| Model | ZSE30AF
(Zmiešaný tlak) | ZSE30A (Vákuový tlak) | ISE30A
(Pozitívny tlak) |
| Menovitý rozsah tlaku | -100,0 ~ 100,0 kPa | 0~-101 kPa | 0,0 až 1 000 MPa |
| Nastavte rozsah tlaku | -101,0 ~ 101,0 kPa | -101,3 ~ 10,0 kPa | -0,100 ~ 1,000 MPa |
| Odolné voči tlaku | 300 kPa | 1,5 MPa |
| Tekutina | Vzduch, nekorozívny, nehorľavý |
| Jednotka tlaku nastavená na minimálnu stupnicu | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| bar | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Napätie | 12 až 24 V DC ±10 %, vrchol zvlnenia pod 10 % |
| Prúd spotreby | ≤40 mA pod (bez zaťaženia) |

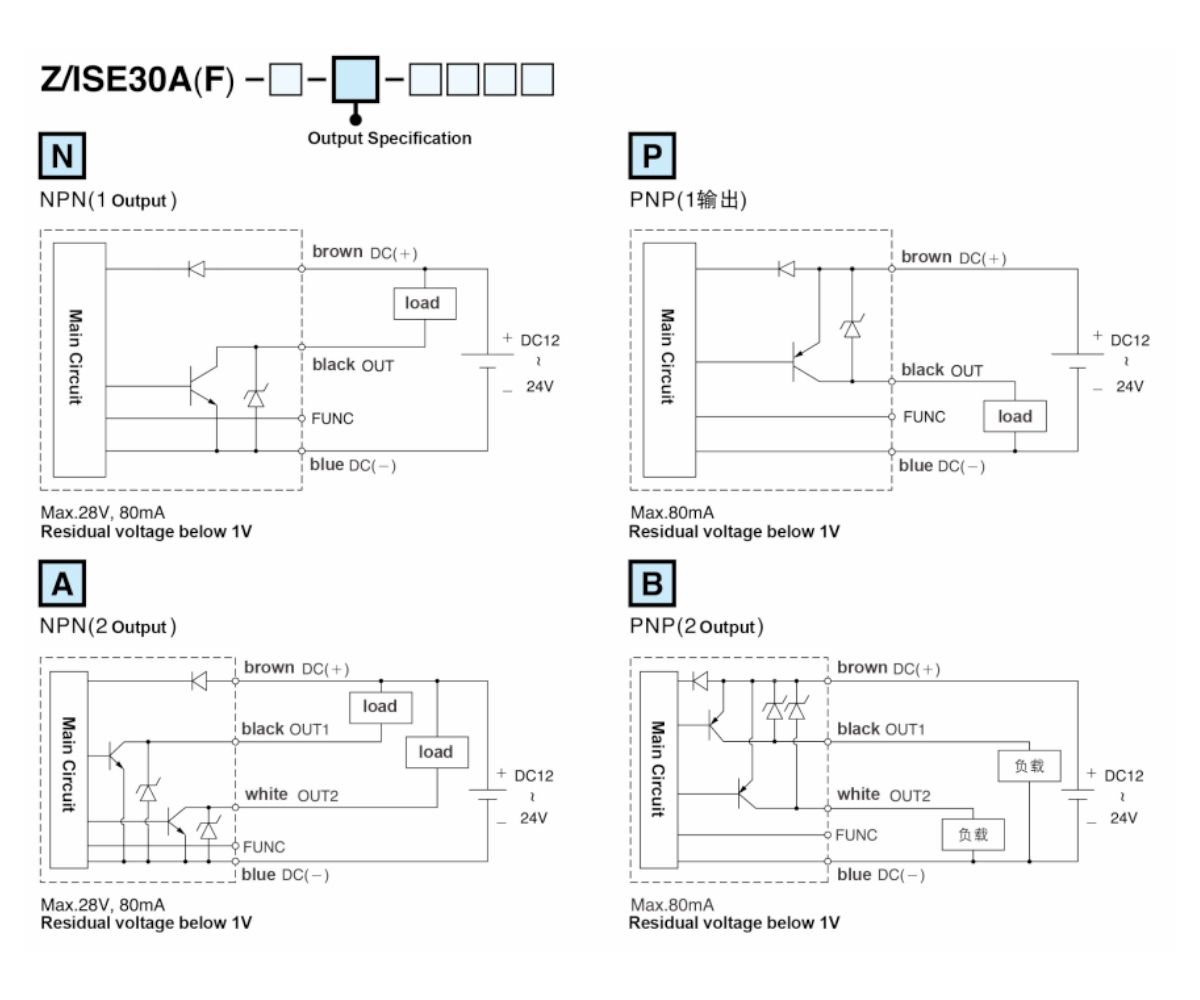

| Prepnite výstup | 2 výstup otvoreného ovládača NPN 2 výstup otvoreného ovládača PNP
Max. záťažový prúd: 125 mA Max. záťažový prúd: 125 mA
Maximálne napájacie napätie: 30 V DC Max. napájacie napätie: 24 V DC
Pokles vnútorného tlaku: 1,5 V nižšie Pokles vnútorného tlaku: 1,5 V nižšie |
Presnosť opakovania
| ± 0,2 % F.S. ±1 číslica nižšie |
| Diferenciál | Model nastavenia jedného bodu | Nastaviteľné (*1) |
| Diferenciál Mode Window |
| Režim porovnávania okien |
| Reakčný čas | ≤2,5 ms (Funkcia na zabránenie nesprávnej činnosti: 25 ms, 100 ms, 250 ms,
500 ms, 1 000 ms, 1 500 ms voliteľné) |
| Ochrana výstupného skratu | áno |

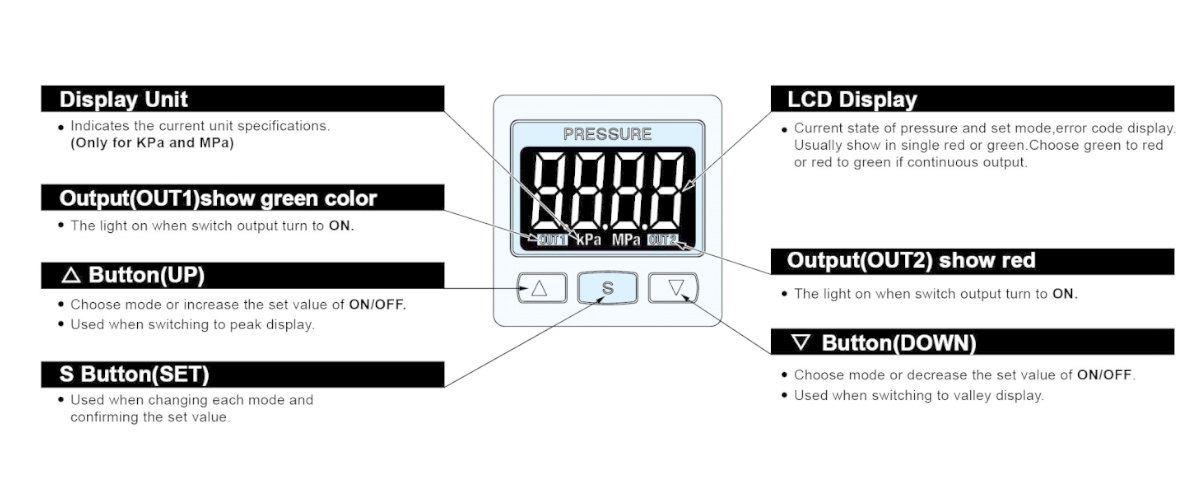

| Displej | 3 farby (červená/zelená/oranžová) displej (rýchlosť vzorkovania: 5-krát za sekundu) |
| Displej Accuracy | ≤ ± 2 % F.S. ±1 číslica (teplota okolia: 25±3 ℃) |
| Akčný indikátor | Oranžová farba (kontrolka 1&2) OUT1 OUT2 |
Lineárny analógový výstup
[Napäťový výstup(*2)] | Výstupné napätie: 1~5V≤±2,5%F.S. (rozsah menovitého tlaku)
Linearita: ≤ ± 1 % F.S.
Výstupná impedancia cca 1kΩ |
Lineárny analógový výstup
[Napäťový výstup(*3)] | Výstupný prúd: 4~20mA≤±2,5%F.S. (rozsah menovitého tlaku)
Linearita: ≤ ± 1 % F.S.
Maximálna záťažová impedancia: 300Ω (napätie je 12V)
600Ω (napätie je 24V)
Minimálna zaťažovacia impedancia: 50Ω |
Environmentálne
Odolný | Úroveň ochrany | IP40 |
| Teplota okolia | Akcia: 0 ~ 50 ℃, Uložiť: -10 ~ 60 ℃ (žiadne rosenie alebo nezmrazené) |
| okolitá vlhkosť | Akcia a úspora: 35 ~ 85 % RH (bez rosenia) |
| Odolné voči tlaku | 1000 V AC 1 minúta (medzi vodičmi a plastovým puzdrom) |
Izolačný odpor | 500 MΩ vyššie (500 V DC) (medzi vodičmi a plastovým puzdrom) |
| Odolné voči vibráciám | Komplexná amplitúda 1,5 mm, každú minútu 10Hz~55Hz~10Hz,2 hodiny v každom smere (X,Y,Z) |
| Odolné voči otrasom | 100 m/s² (10G) 3 hodiny v každom smere (X,Y,Z) |
| Teplotné charakteristiky | ≤±2,5%F.S.Porovnanie referenčnej teploty25℃ (medzi 0-50℃) |

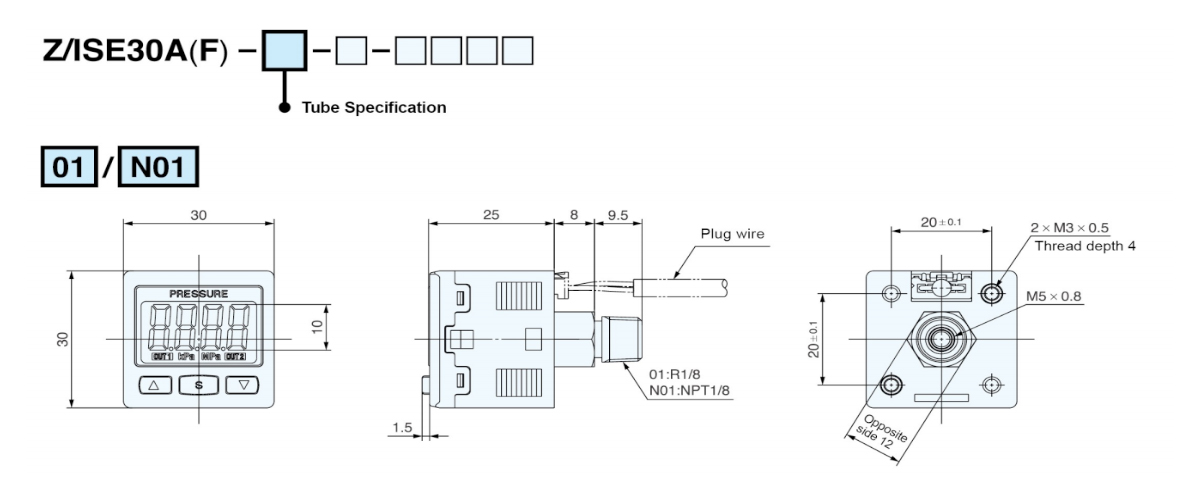

| Priemer pripojenia | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Špecifikácie vodičov | PVC drôt odolný voči olejom (0,15 mm²) |
| Hmotnosť | Približne 80 g (vrátane 2 metrového drôtu) |
Poznámka: 1. Režim jednobodového nastavenia a režim porovnávania okien môžu upraviť odchýlku 1-8 číslic.
2. Pri výbere napäťového výstupu nie je žiadny prúdový výstup. Je možné vybrať len jeden z dvoch typov výstupu.
3. Pri výbere prúdového výstupu nie je výstup napätia. Je možné vybrať len jeden z dvoch typov výstupu. |
