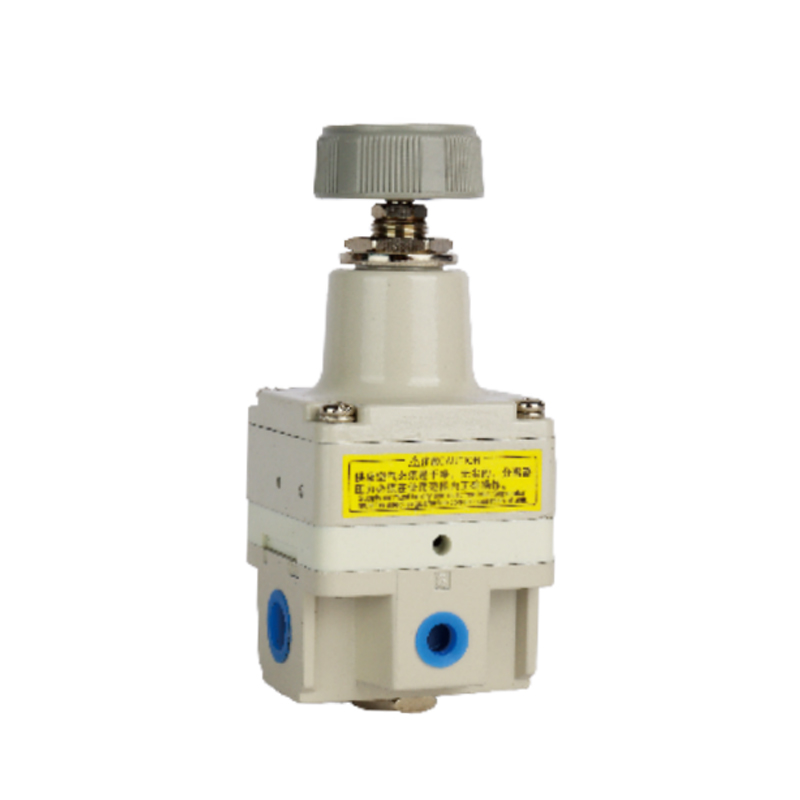

Presný redukčný ventil série IR
  • Presný redukčný ventil série IR
Presný regulátor

Presný redukčný ventil série IR

Presný redukčný ventil série IR je navrhnutý pre požiadavky na vysoko presné riadenie tlaku v priemyselných kvapalinových systémoch. Dosahuje stabilný tlakový výkon vďaka optimalizovanej štruktúre a je základným ovládacím prvkom presných pneumatických a hydraulických obvodov.

1. Vynikajúci výkon stabilizácie tlaku

Dynamický dizajn jadra ventilu a škrtiaca štruktúra spolupracujú, aby zabezpečili, že výstupný tlak bude mať veľmi malú odchýlku od nastavenej hodnoty; dynamická odozva na kolísanie tlaku v smere prúdenia je rýchla, čo výrazne optimalizuje presnosť riadenia systému.

2. Výborná adaptabilita na pracovné podmienky

V podmienkach kolísania vstupného tlaku alebo skokových zmien prietoku môže jeho mechanizmus kompenzácie tlaku a prietoku účinne udržiavať konzistenciu výstupného tlaku a zabezpečiť nepretržitú a stabilnú prevádzku systému.

3. Široký rozsah prietokovej kapacity

Konfigurácia prietokového kanála je optimalizovaná dynamikou tekutín na udržanie lineárnych tlakových charakteristík v rámci menovitého prietokového rozsahu, zníženie interferencie kolísania zaťaženia na výkon stabilizácie tlaku a prispôsobenie dynamickým pracovným podmienkam.

4. Modulárny integrovaný dizajn

Poskytuje viacosové montážne rozhrania a vstavané konzolové konštrukcie, podporuje integráciu ventilových ostrovčekov alebo nezávislé nasadenie, výrazne zjednodušuje zložitosť konštrukcie plynových ciest a zlepšuje využitie priestoru.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok
ĎALŠÍ:Žiadny ďalší článok
  • Model Základný typ Vzduchom riadený typ
    IR10□0 IR20□0 IR30□0 IR2120 IR3120
    Maximálny prívodný tlak MAX.1,0MPa
    Minimálny prívodný tlak Poznámka 1) Nastavený tlak 0,05 MPa Nastavený tlak 0,1 MPa Nastavený tlak 0,05 MPa Nastavený tlak 0,1 MPa
    Nastavte rozsah tlaku
    IR1000:
    0,005 ~ 0,2 MPa
    IR1010:
    0,01 až 0,4 MPa
    IR1020:
    0,01 až 0,8 MPa
    IR2000:
    0,005 ~ 0,2 MPa
    IR2010:
    0,01 až 0,4 MPa
    IR2020:
    0,01 až 0,8 MPa
    IR3000:
    0,01 až 0,2 MPa
    IR3010:
    0,01 až 0,4 MPa
    IR3020:
    0,01 až 0,8 MPa     		0,01 až 0,8 MPa 0,01 až 0,8 MPa
    Tlak vstupného signálu Poznámka 2) —— 0,01 až 0,8 MPa 0,01 až 0,8 MPa
    Poznámka k citlivosti 3)) Do 0,2 % z plnej hodnoty
    Poznámka k opakovateľnosti 3) V rozsahu ±0,5 % celej stupnice
    Poznámka k linearite 4) —— V rozsahu ±1 % plného rozsahu
    Spotreba vzduchu Poznámka 5)
    (pri prívodnom tlaku 1,0 MPa)     		Do 4,4 l/min (ANR) Do 4,4 l/min (ANR) Do 11,5 l/min (ANR) Do 4,4 l/min (ANR) Do 11,5 l/min (ANR)
    Priemer pripojenia Rc1/8 Rc1/4 Rc1/4,3/8,1/2 Rc1/4 Rc1/4,3/8,1/2
    Priemer pripojenia tlakomeru Rc1/8 (2 miesta)
    Teplota okolia a teplota kvapaliny -5 až 60 °C (bez mrazenia)
    Hmotnosť (kg) 0.14 0.30 0.64 0.35 0.71
    Poznámka 1) Podmienkou je, že na výstupnej strane nie je prietok. Minimálny tlakový rozdiel od nastaveného tlaku musí byť 0,05 MPa pre modely IR1000 a IR2000 a 0,1 MPa pre modely IR3000.
    Poznámka 2) Platí len pre pneumaticky ovládané typy IR2120 a IR3120; základné typy sú vylúčené.
    Poznámka 3) Charakteristické hodnoty nezahŕňajú dlhodobé zmeny alebo zmeny teploty.
    Poznámka 4) Označuje linearitu výstupného tlaku vo vzťahu k tlaku vstupného signálu.
    Poznámka 5) Množstvo vzduchu často vypúšťaného do atmosféry cez vetrací otvor alebo výfukový otvor.
