Regulačný ventil otáčok série AS s rýchlovýmenným konektorom Dodávatelia

Domov / Produkty / Pneumatické príslušenstvo / Ventil na reguláciu prietoku/spätný ventil / Ventil na reguláciu prietoku série AS / Regulačný ventil otáčok série AS s rýchlovýmenným konektorom

Regulačný ventil otáčok série AS s rýchlovýmenným konektorom Regulačný ventil otáčok série AS s rýchlovýmenným konektorom
  • Regulačný ventil otáčok série AS s rýchlovýmenným konektorom
  • Regulačný ventil otáčok série AS s rýchlovýmenným konektorom
Ventil na reguláciu prietoku série AS

Regulačný ventil otáčok série AS s rýchlovýmenným konektorom

Ventily na reguláciu otáčok série AS s rýchlovýmennými konektormi sú špeciálne navrhnuté pre prípady, keď je potrebné jednoducho nastaviť rýchlosť pohybu pneumatických pohonov (ako sú valce). Jeho integrovaná konštrukcia rýchleho konektora umožňuje okamžité ukončenie pripojenia a odpojenia nástrojov, čo výrazne zjednodušuje konfiguráciu potrubia a proces prepínania zariadení.

Integrácia základných funkcií: Integrujte funkciu presného nastavenia rýchlosti prietoku plynu a mechanizmus rýchleho pripojenia/odpojenia dráhy tekutiny do jedného telesa ventilu, aby ste dosiahli efektívnu kombináciu riadenia prietoku a pripojenia potrubia.

Presná regulácia prietoku: Poskytuje plynulé a lineárne prietokové charakteristiky, čo umožňuje operátorom vykonávať jemné a spoľahlivé plynulé úpravy rýchlosti pneumatických pohonov podľa pracovných podmienok.

Výhody rýchlej výmeny: Integrované štandardné rozhranie rýchlej výmeny (hlava samica), stačí zatlačiť alebo vytiahnuť príslušný konektor (hlava samca), aby ste vytvorili alebo prerušili pripojenie plynového potrubia, čím sa výrazne zvýši efektívnosť údržby zariadenia, výmeny alebo reorganizácie výrobnej linky.

Široko použiteľné scenáre: Zvlášť vhodné pre automatizačné zariadenia, prípravky a výrobné linky, ktoré potrebujú často vymieňať pneumatické náradie (ako sú pneumatické skrutkovače, brúsky, striekacie pištole) alebo upravovať otáčky jedného valca.

Modulárne a flexibilné prispôsobenie: Konštrukcia berie do úvahy všestrannosť a jej rozhranie pre rýchlu výmenu sa zvyčajne riadi bežnými priemyselnými štandardmi, čo je vhodné na rýchle prispôsobenie rýchlo vymeniteľným komponentom samčieho konektora v existujúcom pneumatickom systéme.

Intuitívne a pohodlné ovládanie: Zvyčajne je vybavený nastavovacím mechanizmom, ktorý sa ľahko ovláda manuálne (napríklad gombíkom), čo umožňuje personálu na mieste ľahko a intuitívne nastaviť rýchlosť bez použitia náradia.

Spoľahlivá kontrola tekutín: Konštrukcia konštrukcie jadra ventilu sa zameriava na stabilitu a nízku vnútornú netesnosť a dokáže udržať nastavenú rýchlosť relatívne konštantnú aj pri zmene prietoku alebo pri určitom kolísaní tlaku.

Kompaktná a odolná konštrukcia: Teleso ventilu je kompaktne skonštruované a väčšinou vyrobené z technických plastov alebo kovových zliatin, aby spĺňalo požiadavky priemyselného prostredia na využitie priestoru a dlhodobú odolnosť.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Regulačný ventil otáčok série AS s rýchlovýmenným konektorom (priamy typ)
ĎALŠÍ:Žiadny ďalší článok
  • Tekutina Vzduch
    Dôkazný tlak 1,5 MPa
    Maximálny prevádzkový tlak 1 MPa
    Minimálny prevádzkový tlak 0,1 MPa
    Okolitá A teplota kvapalín -5-60 ℃ (bez mrazenia)
    Množstvo kruhov 10 (M3 a M5 sú 8)
    Použiteľný priemer hadičky Nylon, polyuretán

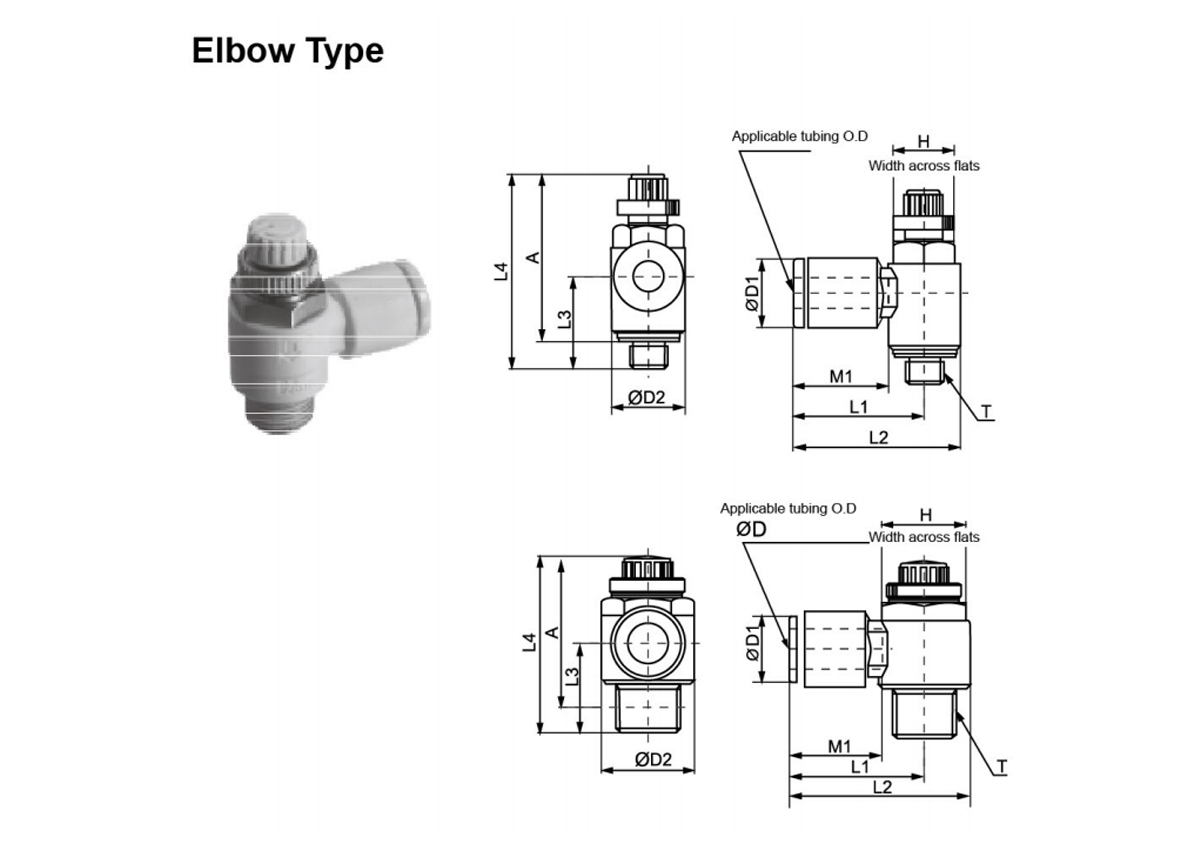

  • ØD Model T H D1 D2 L1 L2 L3 L4 A M1
    Ø4 C-AS12□1F-M3-04 M30.5 5.5 9.3 9.6 17.3 22.1 12 26.6 24.1 24 21.5 12.7 6
    Ø4 C-AS12□1F-M5-04 M50.8 8 9.3 9.6 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS12□1F-M5-06 M50.8 11.6 18.1 22.9 11.7 13.5
    Ø4 C-AS22□1F-01-04S 1/8 12
    (12.7)     		9.3 14.2 20.4 27.5 14.3 36.1 31.1 32.1 27,1- 12.7 17
    Ø6 C-AS22□1F-01-06S 11.6 20.4 27.5 13.5
    Ø8 C-AS22□1F-01-08S 15.2 25..3 32.4 18.5 19
    Ø10 C-AS22□1F-01-10S 18.5 33.1 40.2 15 21 21
    Ø4 C-AS22□1F-02-04S 1/4 17
    (17,5)     		10.4 18.5 25.2 34.4 18.2 40.4 354 34.4 29.4 16 32
    Ø6 C-AS22□1F-02-06S 12.8 25.2 34.4 17
    Ø8 C-AS22□1F-02-08S 15.2 27.2 36.4 18.5 34
    Ø10 C-AS22□1F-02-10S 18.5 33.9 43.2 20 21 36
    Ø6 C-AS32□1F-02-06S 19 12.8 23 27.8 39.3 21.8 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS32□1F-02-08S 15.2 29.5 41 18.5 63
    Ø10 C-AS32□1F-02-10S 18.5 31.8 43.3 21 67
    Ø12 C-AS32□1F-02-12S 20.9 32.8 44.3 22 69
    06 C-AS32□1F-03-06S 3/8 12.8 23 27.8 39.3 20.9 46.5 41.5 40.2 35.2 17 55
    Ø8 C-AS32□1F-03-08S 15.2 29.5 41 18.5 57
    Ø10 C-AS32□1F-03-10S 18.5 31.8 43.3 21 59
    12 C-AS32□1F-03-12S 20.9 32.8 44.3 22 61
    Ø10 C-AS42□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 33.6 47.9 25.4 57.6 50.1 49.6 42.1 21 100
    Ø12 C-AS42□1F-04-12S 20.9 34.6 48.9 22 101

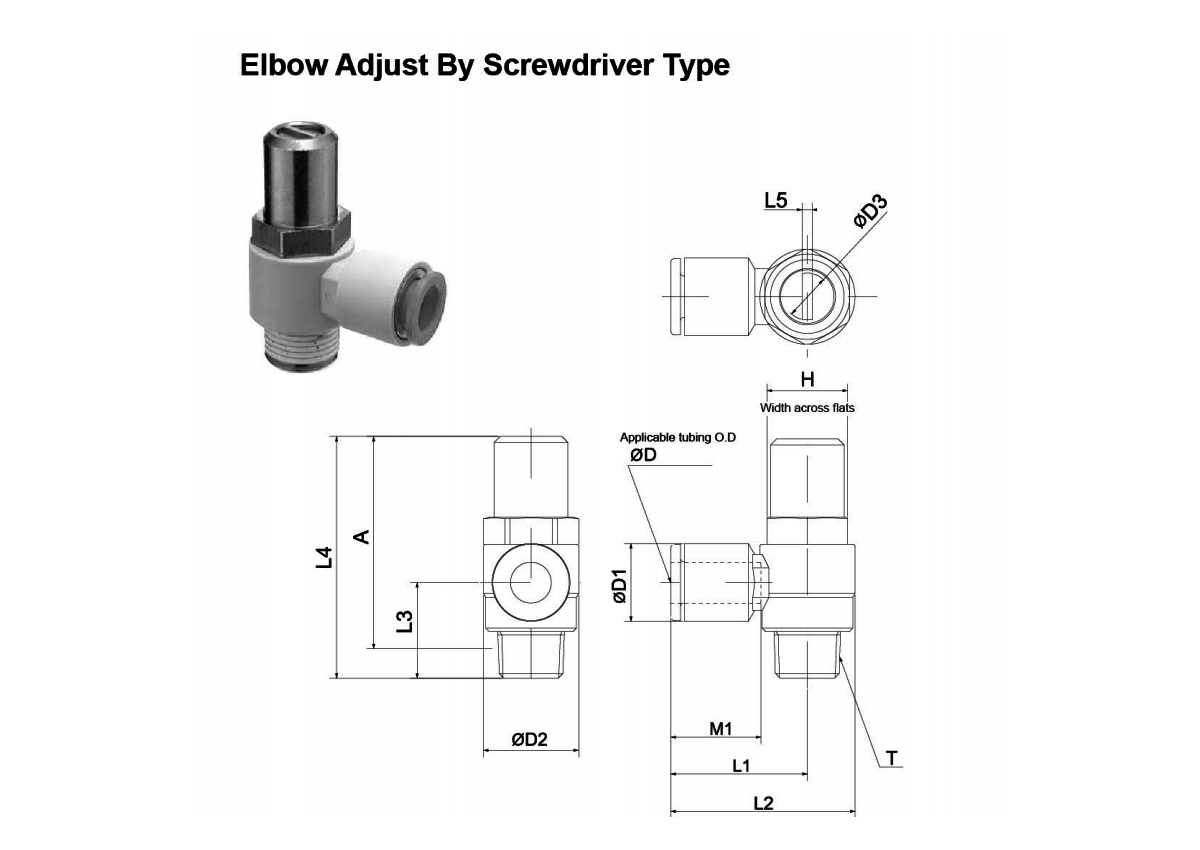

    ØD Model T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Ø3,2 AS12□1F-M5-23○ M5 × 0,8 8 8.4 9.6 4.7 17.3 22.1 2.3 31 0.7 27.4 12.7
    Ø4 AS12□1F-M5-04○ 9.3
    Ø6 AS12□1F-M5-06○ 11.6 8.1 22.9 11.7 3.5
    Ø4 AS22□1F-01-04S○ R 1/8 12 9.3 14.2 7.2 20.4 27.5 14.3 35.6 1.2 31.6 12.7
    Ø6 AS22□1F-01-06S○ 11.6 13.5
    Ø8 AS22□1F-01-08S○ 15.2 25.3 32.4 18.5
    Ø10 AS22□1F-01-10S○ 18.5 33.1 40.2 15 21
    Ø4 AS22□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 25.2 34.4 18.2 40.7 1.2 34.7 16
    Ø6 AS22□1F-02-06S○ 12.8 17
    Ø8 AS22□1F-02-08S○ 15.2 27.2 36.4 18.5
    Ø10 AS22□1F-02-10S○ 18.5 33.9 43.2 20 21
    Ø6 AS32□1F-02-06S○ R 1/4 19 12.8 23 9.8 27.8 39.3 21.8 55.3 1.2 49.3 17
    Ø8 AS32□1F-02-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-02-10S○ 18.5 31.8 43.3 21
    Ø12 AS32□1F-02-12S○ 20.9 32.8 44.3 22
    Ø6 AS32□1F-03-06S○ R 3/8 19 12.8 23 9.8 27.8 39.3 20.9 53.7 1.2 47.4 17
    Ø8 AS32□1F-03-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-03-10S○ 18.5 31.8 43.3 21
    012 AS32□1F-03-12S○ 20.9 32.8 44.3 22
    Ø10 AS42□1F-04-10S○ R 1/2 24 18.5 28.6 12.4 33.6 47.9 25.4 63.8 1.2 55.8 21
    Ø12 AS42□1F-04-12S○ 20.9 34.6 48.9 22

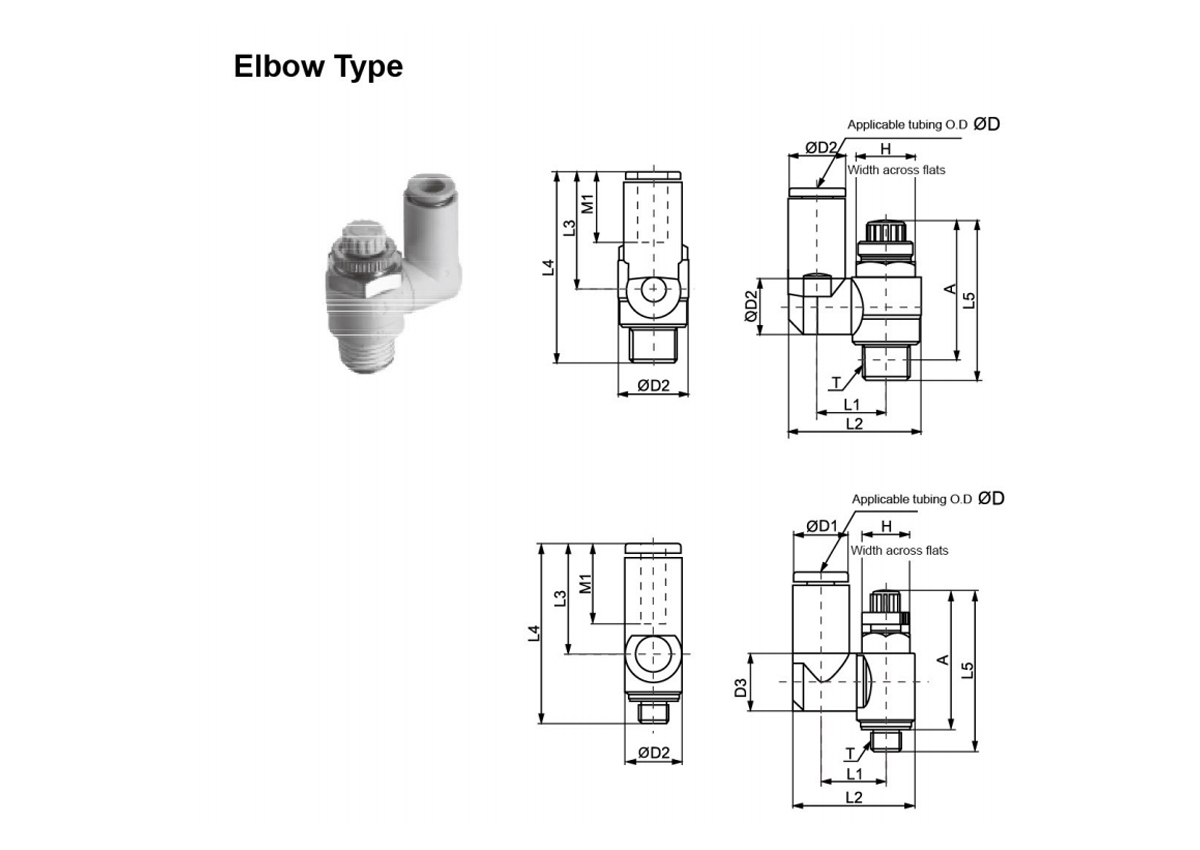

    od Model T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Veľký Malý Veľký Malý
    Ø4 C-AS13□1F-M3-04 M30.5 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5
    Ø4 C-AS13□1F-M5-04 M50.8 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS13□1F-M5-06 M50.8 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S 1/8 12
    (12.7)     		9.3
    14.2     		9.3 13.1 24.9 17.5 31.8
    36.1
    31.1
    32.1
    27.1     		12.7 18
    Ø6 C-AS23□1F-01-06S 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S 15.2 12.9 16.2 30.9 28.2 41.7 18.5 21
    Ø4 C-AS23□1F-02-04S 1/4 17
    (17,5)     		10.4 18.5 10.9 16.2 30.6 21.9 40.1 40.4 35.4 34.4 29.4 16 32
    Ø6 C-AS23□1F-02-06S 12.8 12.9 18.4 34 25.2 42.6 17 33
    Ø8 C-AS23□1F-02-08S 15.2 12.9 18.3 35.2 28.2 45.6 18.5 36
    Ø10 C-AS23□1F-02-10S 18.5 20.2 38.7 31 48.4 21 40
    φ6 C-AS33□1F-02-06S 19 12.8 23 12.9 20.6 38.5 25.2 47 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS33□1F-02-08S 15.2 12.9 23 39.7 28.2 50 18.5 63
    Ø10 C-AS33□1F-02-10S 18.5 16.2 23 43.7 32.6 54.4 21 67
    Ø12 C-AS33□1F-02-12S 20.9 20.6 44.9 34.4 56.2 22 69
    Ø6 C-AS33□1F-03-06S 3/8 12.8 23 12.9 20.6 38.5 25.2 46.1 46.5 41.5 40 35 17 56
    Ø8 C-AS33□1F-03-08S 15.2 12.9 23 39.7 28.2 49.1 18.5 59
    Ø10 C-AS33□1F-03-10S 18.5 16.2 23 43.7 32.6 53.5 21 63
    Ø12 C-AS33□1F-03-12S 20.9 23 44.9 34.4 55.3 22 65
    Ø10 C-AS43□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 16.2 25.8 49.4 32.6 58 57.6 50.1 49.6 42.1 21 104
    Ø12 C-AS43□1F-04-12S 21.7 19.4 26.8 52 36.3 61.7 22 106

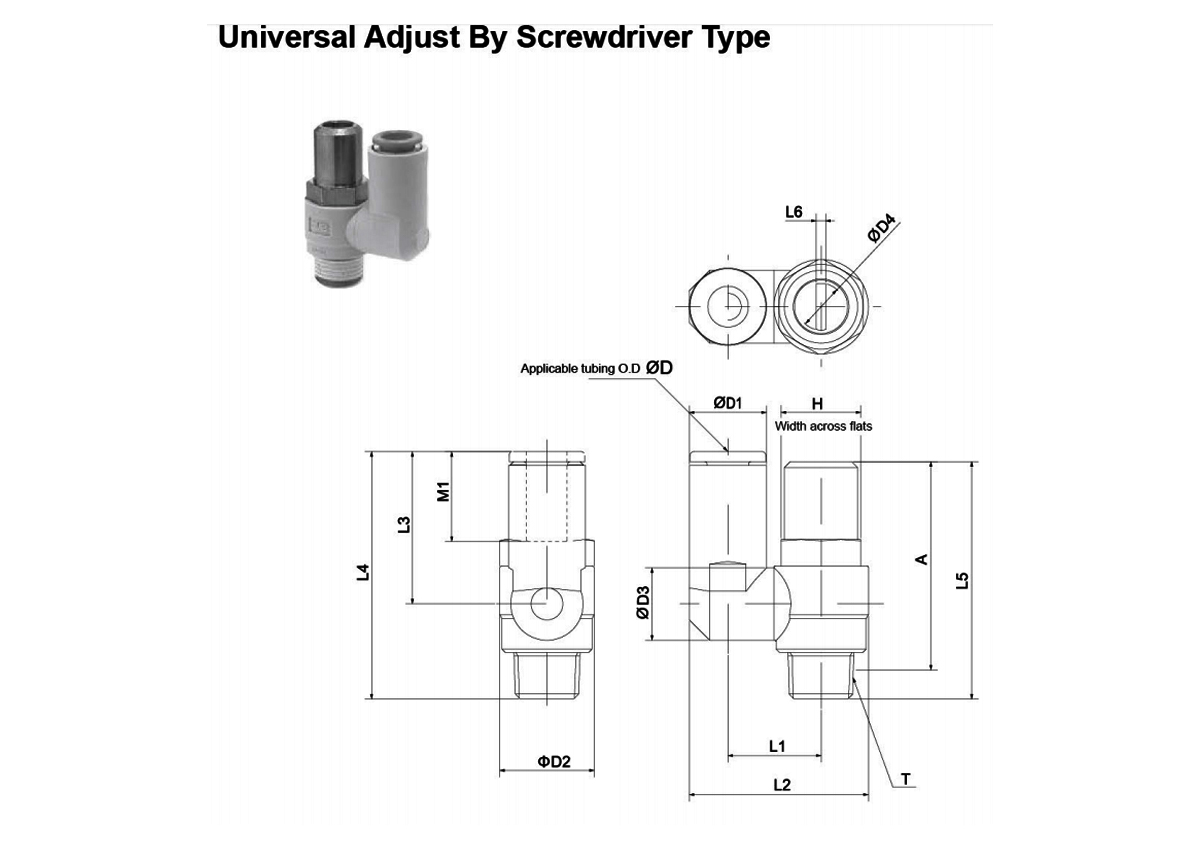

    ØD Model T H D1 D2 D3 D4 L1 L2 L3 L4 L5 L6 A M1
    Ø3,2 C-AS13□1F-M5-23○ M5 × 0,8 8 8.4 9.6 9.3 4.7 10.8 19.8 17.5 28.7 31 0.7 27.4 12.7
    Ø4 C-AS13□1F-M5-04○ 9.3 20.3
    Ø6 C-AS13□1F-M5-06○ 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S○ R 1/8 12 9.3 14.2 9.3 7.2 13.1 24.9 17.5 31.8 35.6 1.2 31.6 12.7
    Ø6 C-AS23□1F-01-06S○ 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S○ 15.2 12.9
    10.9     		16.2 30.9 28.2 41.7 18.5
    Ø4 C-AS23□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 16.2 30.6 21.9 40.1 40.7 1.2 34.7 16
    Ø6 C-AS23□1F-02-06S○ 12.8 12.9 18.4 34 25.2 42.6 17
    Ø8 C-AS23□1F-02-08S○ 15.2 18.3 35.2 28.2 45.6 18.5
    Ø10 C-AS23□1F-02-10S○ 18.5 20.2 38.7 31 48.4 21
    Ø6 C-AS33□1F-02-06S○ R 1/4 19 12.8 23 12.9 9.8 20.6 38.5 25.2 47 55.3 1.2 49.3 17
    Ø8 C-AS33□1F-02-08S○ 15.2 39.7 28.2 50 18.5
    Ø10 C-AS33□1F-02-10S○ 18.5 16.2 23 43.7 32.6 54.4 21
    Ø12 C-AS33□1F-02-12S○ 20.9 44.9 34.4 56.2 22
    Ø6 C-AS33□1F-03-06S○ R3/8 19 12.8 23 12.9 9.8 20.6 38.5 25.2 46.1 53.7 1.2 47.4 17
    Ø8 C-AS33□1F-03-08S○ 15.2 39.7 28.2 49.1 18.5
    Ø10 C-AS33□1F-03-10S○ 18.5 16.2 23 43.7 32.6 53.5 21
    Ø12 C-AS33□1F-03-12S○ 20.9 44.9 34.4 55.3 22
    Ø10 C-AS43□1F-04-10S○ R 1/2 24 18.5 28.6 16.2 12.4 25.8 49.4 32.6 58 63.8 1.2 55.8 21
    Ø12 C-AS43□1F-04-12S○ 20.9 19.4 26.8 52 36.3 61.7 22
