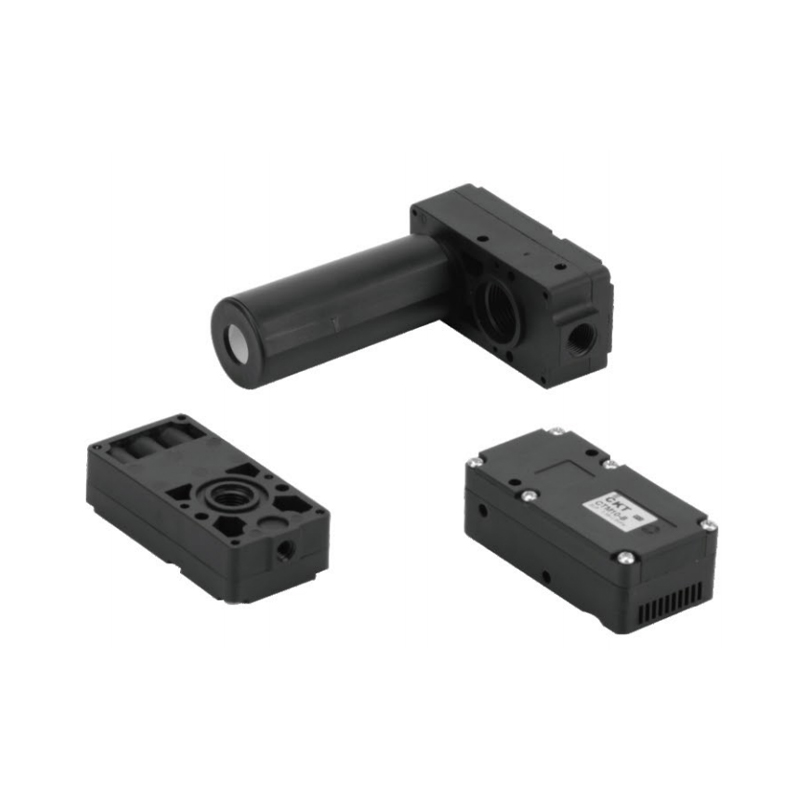

Viacstupňový vákuový generátor série CT MINI
  • Viacstupňový vákuový generátor série CT MINI
Viacstupňový generátor vákua série CT

Viacstupňový vákuový generátor série CT MINI

Malá veľkosť, nízka hmotnosť, jednoduchá inštalácia.
Používa dvojstupňový difúzor na úsporu prietoku a zvýšenie vákuového nasávania.
Dostupné v dvoch špecifikáciách: vstavaný tlmič a externý tlmič.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok
ĎALŠÍ:Žiadny ďalší článok
  • Výkonnostný parameter
    Model Tlak prívodu vzduchu
    (MPa)     		Max. Úroveň vákua
    (-kPa)     		Max. Prietok vákua
    (l/min)     		Spotreba vzduchu
    (l/min)     		Úroveň hluku
    (dB(A))     		Odporúčaný priemer hadice. (mm)
    Prívod vzduchu (P) Vákuum (V)
    CTM05 0,45-0,6 85 35-37 12-20 50-65 6 8
    CTM10 70-75 28-42 55-68 6 10
    CTM   20 141-150 55-85 60-68 8 12
    CTM30 175-220 87-125 60-68 10 12
    CTX   05 93 30-32 18-22 50-65 6 8
    CTX   10 52-63 31-40 55-68 6 10
    CTX   20 100-125 79-89 60 - 69 $ $ 8 12
    CTX   30 180-185 128-137 60 - 69 $ $ 10 12

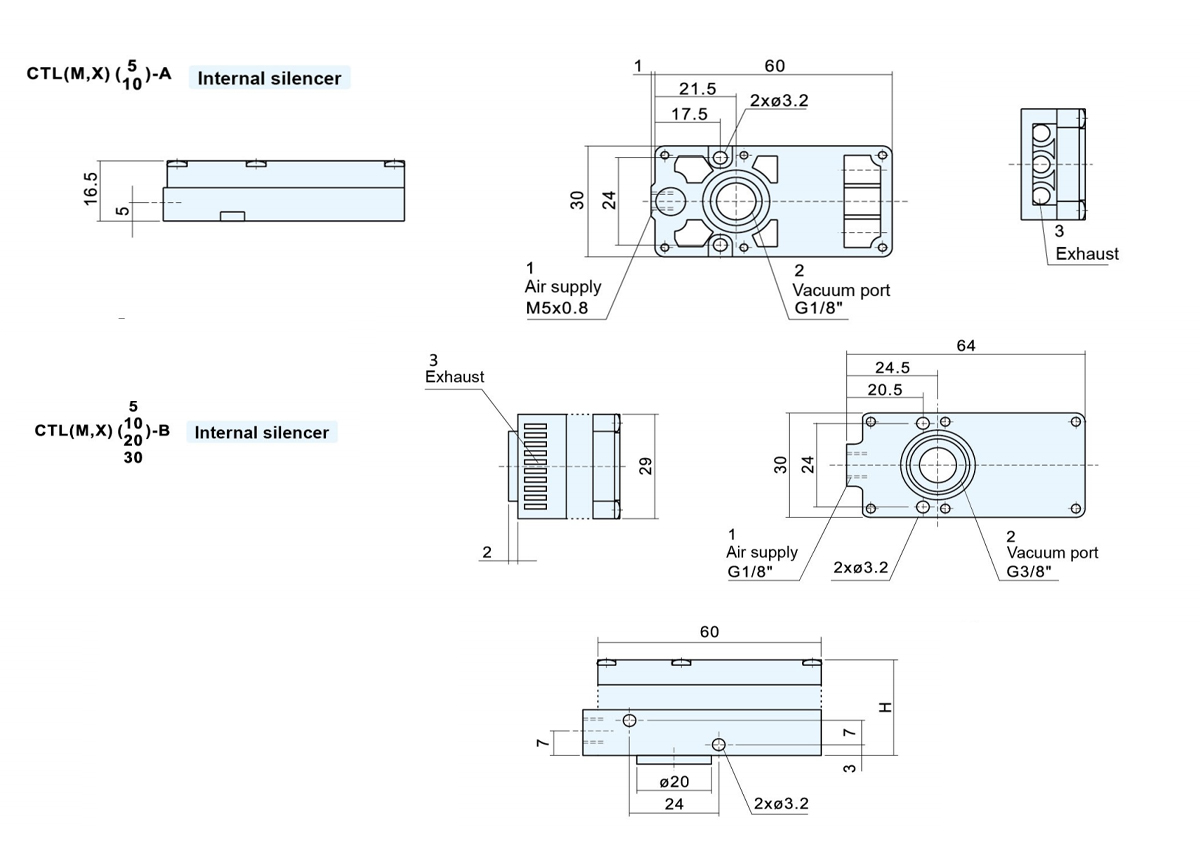

  • Model H
    CTL(M,X)5-B 20.5
    CTL(M,X)10-B 20.5
    CTL(M,X)20-B 28
    CTL(M,X)30-B 35.5

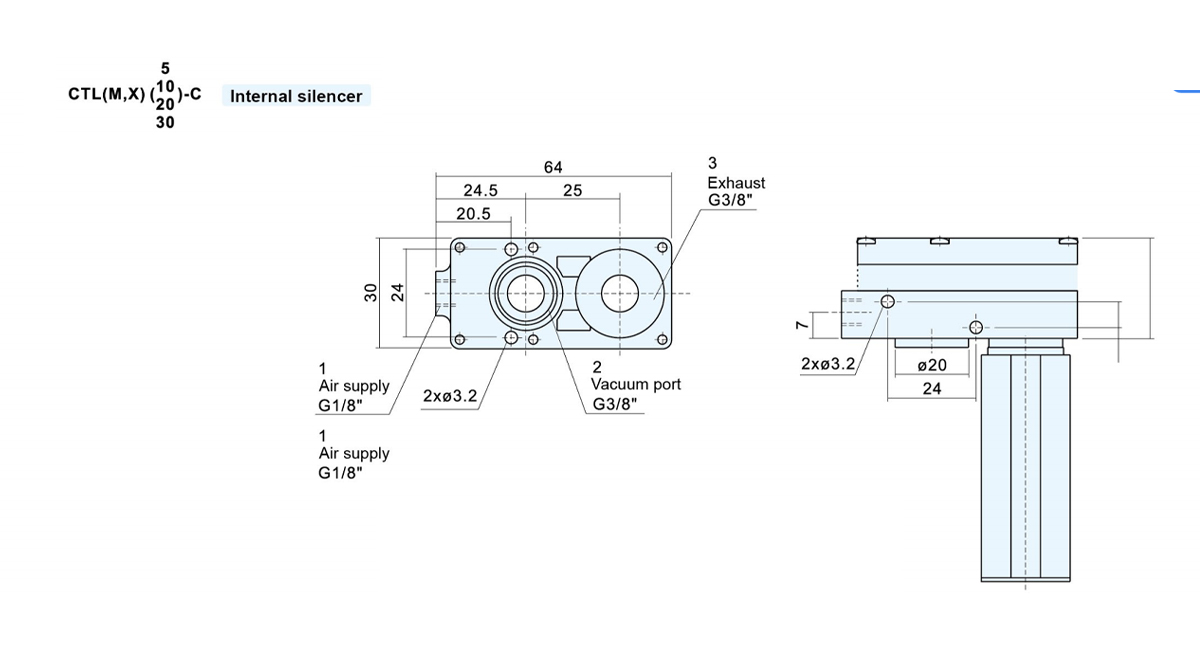

    Model H
    CTL(M,X)5-C 20.5
    CTL(M,X)10-C 20.5
    CTL(M,X)20-C 28
    CTL(M,X)30-C 35.5

    Model Množ
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    Materiál Model
    NBR CT-S1
    Fluórová guma CT-S1-V
    EPDM CT-S1-E

    Model Množ
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    Materiál Model
    NBR CT-S2
    Fluórová guma CT-S2-V
    EPDM CT-S2-E

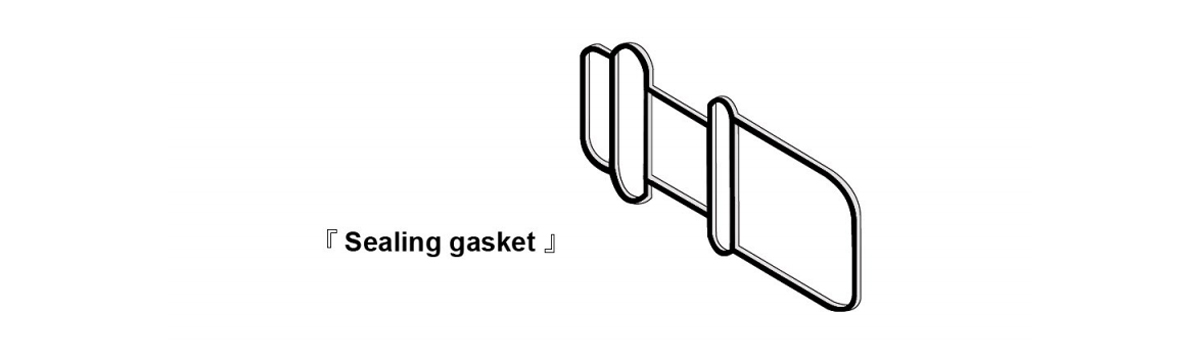

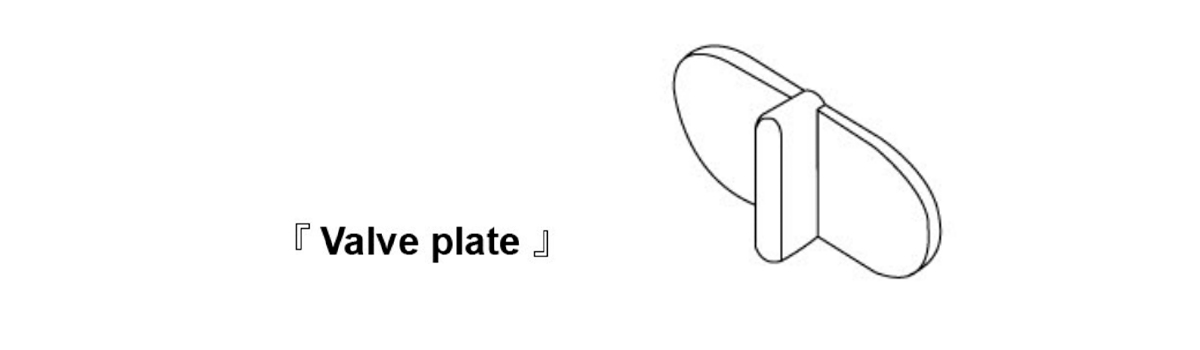

    Súprava obsahuje tesniace tesnenia, platne tesniacich ventilov a kovové filtračné platne.
    Model NBR Fluórová guma EPDM
    CTL(M,X)5 CT-SN-10 CT-SV-10 CT-SE-10
    CTL(M,X)10
    CTL(M,X)20 CT-SN-20 CT-SV-20 CT-SE-20
    CTL(M,X)30 CT-SN-30 CT-SV-30 CT-SE-30

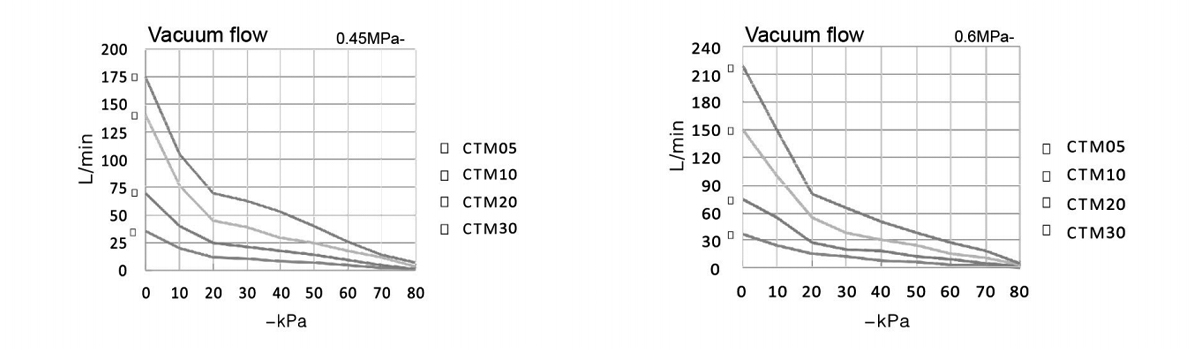

    Prietok vákua série CTM (l/min) pri rôznych úrovniach vákua (-kPa)
    Model Vzduch
    zásobovací tlak
    (MPa)     		Vzduch
    spotreba
    (l/min)     		0 10 20 30 40 50 60 70 80 Max.
    Úroveň vákua
    (-kPa)
    CTM05 0.45 12 35 20.5 12 10.5 8.5 6.5 4.5 2.5 0.8 85
    CTM10 28 70 40.5 25 21 18 14 9.5 5 1.3
    CTM 20 55 141 77 45 39.5 29.5 25 17.5 12 3
    CTM30 0.5 87 175 105 70 63 53 40 26 14 6.5
    CTM05 0.6 20 37 25 15.5 12 8 6 4 2.7 0.6
    CTM10 42 75 55 27 20 18 12 9 5 2
    CTM 20 85 150 100 55 38 30 24 16 11 3.2
    CTM30 125 220 150 81 65 50 38 27 18 5

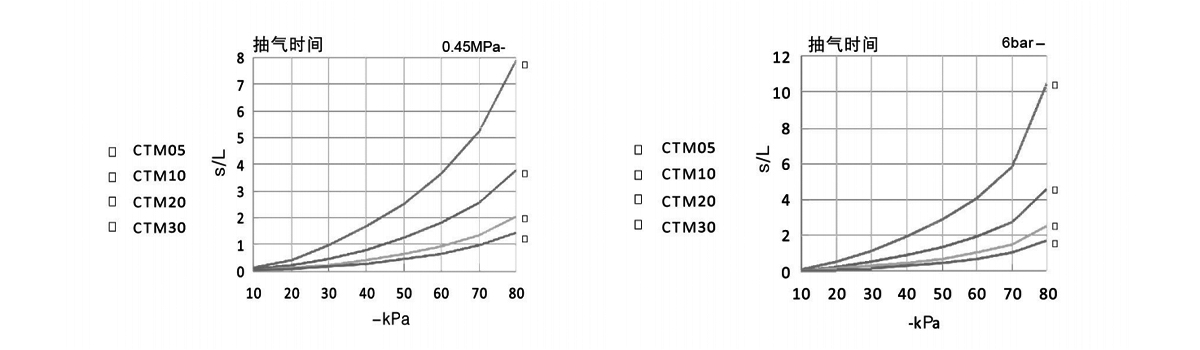

    Séria CTM Doba evakuácie (s/L) na dosiahnutie rôznych úrovní vákua (-kPa)
    Model Vzduch   Supply
    Tlak
    (MPa)     		Vzduch
    Spotreba
    (l/min)     		10 20 30 40 50 60 70 80 Max.
    Úroveň vákua
    (-kPa)
    CTM 05 0.45 12 0.11 0.42 0.95 1.66 2.5 3.65 5.25 7.89 85
    CTM 10 28 0.08 0.2 0.44 0.8 1.24 1.8 2.55 3.8
    CTM 20 55 0.04 0.12 0.23 0.41 0.65 0.93 1.33 2.03
    CTM 30 0.5 87 0.03 0.09 0.16 0.27 0.43 0.66 0.95 1.43
    CTM 05 0.6 20 0.13 0.51 1.15 1.93 2.87 4.09 5.84 10.46
    CTM 10 42 0.03 0.23 0.53 0.92 1.37 1.95 2.77 4.62
    CTM 20 85 0.02 0.15 0.28 0.46 0.71 1.02 1.48 2.55
    CTM 30 125 0.02 0.08 0.14 0.31 0.49 0.69 1.02 1.75

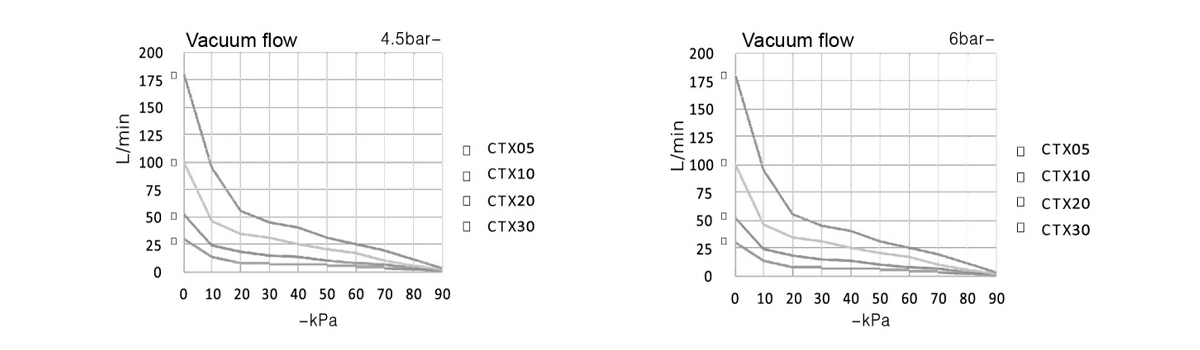

    Séria CTX Prietok vákua (l/min) pri rôznych úrovniach vákua (-kPa)
    Model Vzduch   Supply
    Tlak
    (MPa)     		Vzduch
    Spotreba
    (l/min)     		0 10 20 30 40 50 60 70 80 90 Max.
    Úroveň vákua
    (-kPa)
    CTX 05 $ $ 0.45 18 30 13 7.5 7 6 5 4 3.2 1.8 0.4 92
    CTX 10 31 52 24 18 15 13 10.5 8 6 2.5 0.8
    CTX 20 79 100 46 34 30.5 25 21 17 10.5 5 1.6
    CTX 30 0.5 128 180 95 55 45.5 40.5 30.5 25 19 11.5 3
    CTX 05 $ $ 0.6 22 32 20 8.5 7.5 6 5 4 3 1.5 0.15
    CTX 10 40 63 36 18 16 12.5 10.5 8.5 6 3.5 0.5
    CTX 20 89 125 73 35 30 25 22 18 12 7 0.9
    CTX 30 137 185 103 51 46 38 31 25 19 12 1.8

    Séria CTX Doba evakuácie (s/L) na dosiahnutie rôznych úrovní vákua (-kPa)
    Model Vzduch Supply
    Tlak
    (MPa)     		Vzduch
    Spotreba
    (l/min)     		10 20 30 40 50 60 70 80 90 Max.
    Úroveň vákua
    (-kPa)
    CTX 05 $ $ 0.45 18 0.13 0.6 1.26 2.3 3.2 4.5 6.15 8.5 15.5 92
    10 31 0.11 0.3 0.65 1.1 1.55 2.15 2.85 4.7 10.2
    20 79 0.09 0.16 0.32 0.55 0.8 1.5 1.8 2.7 5
    30 0.5 128 0.06 0.12 0.23 0.36 0.53 0.76 1.1 1.6 2.9
    CTX 05 $ $ 0.6 22 0.15 0.71 1.52 2.54 3.72 5.12 6.95 9.70 21 93
    10 40 0.09 0.32 0.71 1.18 1.74 2.4 3.26 4.55 10.2
    20 89 0.046 0.15 0.31 0.52 0.77 1.08 1.54 2.15 4.92
    30 137 0.025 0.123 0.23 0.38 0.58 0.82 1.11 1.54 3
