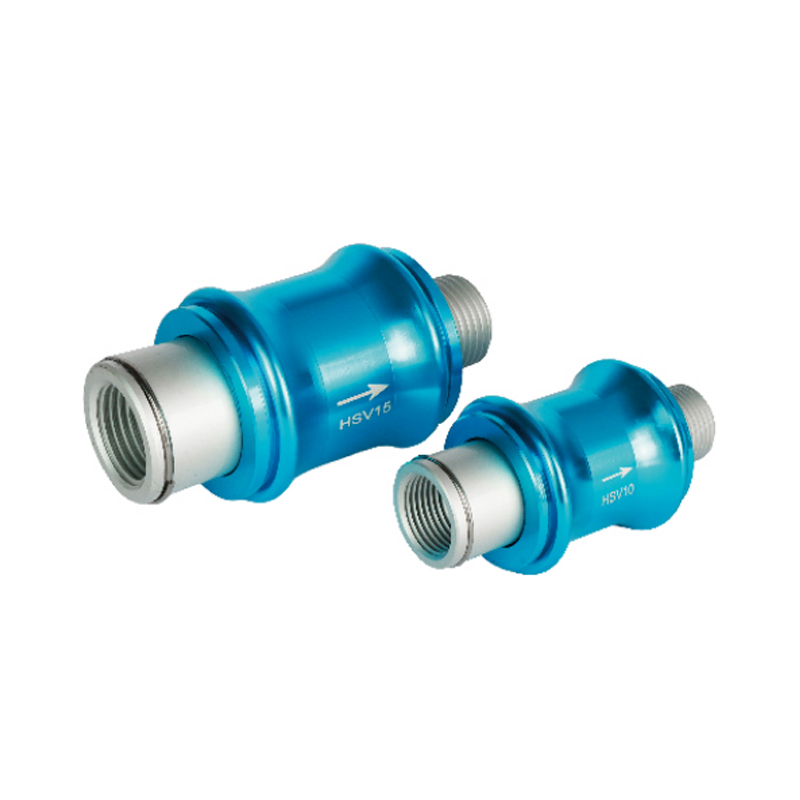

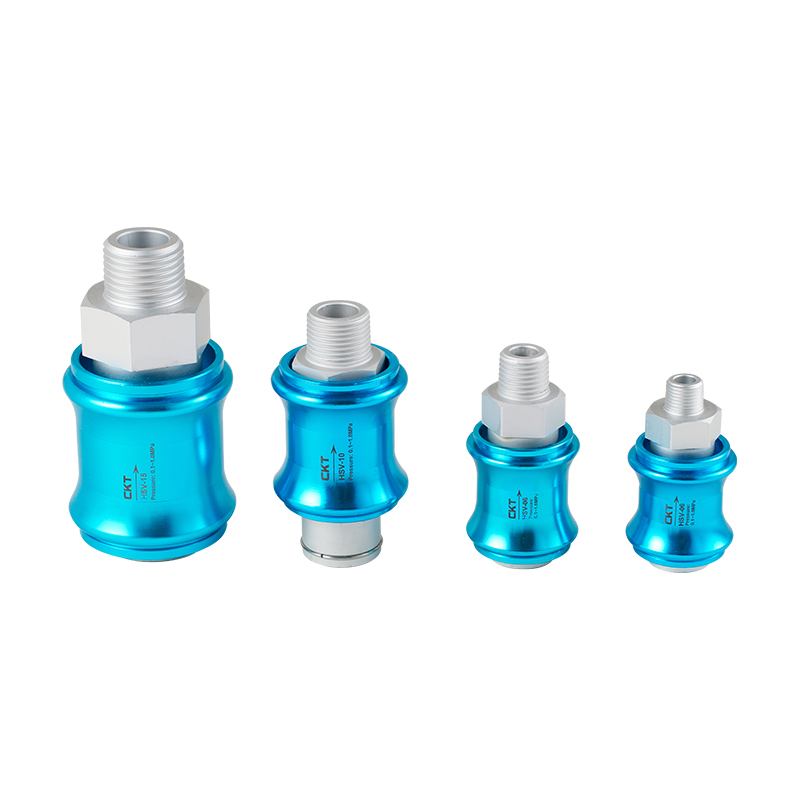

Ručný posuvný ventil série HSV Ručný posuvný ventil série HSV
  • Ručný posuvný ventil série HSV
  • Ručný posuvný ventil série HSV
Manuálny regulačný ventil

Ručný posuvný ventil série HSV

Ručný posuvný ventil série HSV ako kľúčový komponent v oblasti riadenia kvapalín realizuje prepínanie toku cez jadro posuvného ventilu a svojou kompaktnou štruktúrou a spoľahlivým tesniacim výkonom spĺňa požiadavky na presné riadenie priemyselných systémov pre smer prúdenia média.

Dizajn kompatibilný s rozhraním
Poskytuje viacero špecifikácií riešení pre pripojenie vnútorných a vonkajších závitov, prispôsobuje sa rôznym špecifikáciám rozhrania potrubia a zjednodušuje zložitosť systémovej integrácie.

Dynamický prevádzkový výkon
Jadro ventilu a teleso ventilu sú presne prispôsobené a nastavené, koeficient trenia počas procesu prepínania je nízky, prevádzkový krútiaci moment je hladký a stabilný a má jasný pocit polohovania.

Optimalizácia účinnosti prietokového kanála
Vnútorný prietokový kanál je topologicky optimalizovaný, aby sa výrazne zvýšil podiel účinného prierezu prietoku a znížila sa strata energie tekutiny.

Ošetrenie na spevnenie povrchu
Základňa jadra ventilu využíva proces tvrdého eloxovania na zvýšenie odolnosti proti opotrebovaniu a telo ventilu je eloxované, aby sa zabezpečila farebná stálosť a ochrana substrátu pri dlhodobých prevádzkových podmienkach.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Prstový ventil série VHK
ĎALŠÍ:2-polohový 5-cestný pneumatický nožný ventil série 4F
  • Model HSV06 HSV08 HSV10 HSV15
    Pracovné médium Vzduch je filtrovaný cez 40μm alebo vyšší filter.
    Akčný režim Ručne ovládané priamočinné
    Priemer meradla 23,0 mm²
    (Cv=1,28)     		40,0 mm²
    (Cv=2,20)     		62,0 mm²
    (Cv=3,50)     		140,0 mm²
    (Cv=7,80)
    Efektívna plocha prierezu PT1/8" PT1/4" PT3/8" PT1/2"
    Mazanie Nie
    Pracovná teplota -20 ~ 70 ℃
    Rozsah prevádzkového tlaku 0~1,0 MPa (0~145 psi)
    Zaručená odolnosť voči tlaku 1,5 MPa (215 psi)
    Počet pozícií 3 port 2 poloha
    Materiál tela Hliník

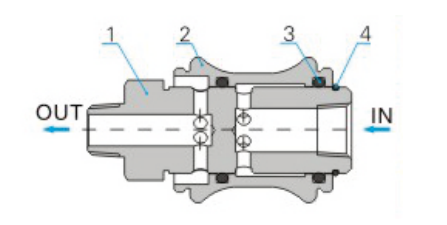

  • NIE Označenie
    1 Cievka
    2 Telo
    3 O Príkaz O
    4 Sústredný poistný krúžok

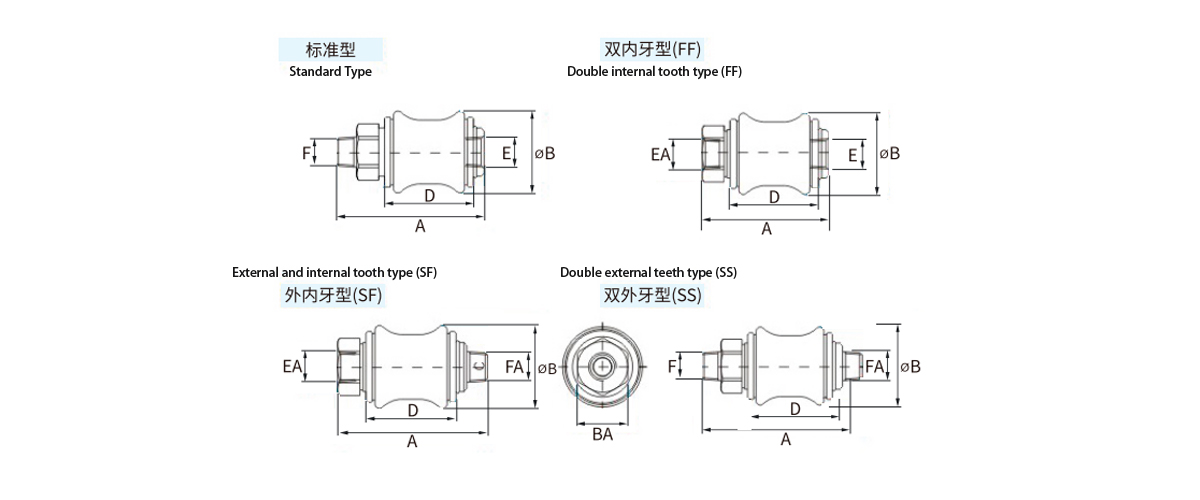

    Model A B BA D E EA F FA
    Štandardné Dvojitý typ vonkajších zubov Dvojitý typ vnútorných zubov Typ vonkajších a vnútorných zubov
    HSV06 50 43 50 57 27.5 17 30 PT1/8 PT1/8 PT1/8 PT1/8
    HSV08 58 47 58 69 30 19 32.5 PT1/4 PT1/4 PT1/4 PT1/4
    HSV10 68.5 55.5 68.5 81.5 35.5 22 39 PT3/8 PT3/8 PT3/8 PT3/8
    HSV15 85.5 70.5 85.5 100.5 44 30 50 PT1/2 PT1/2 PT1/2 PT1/2
