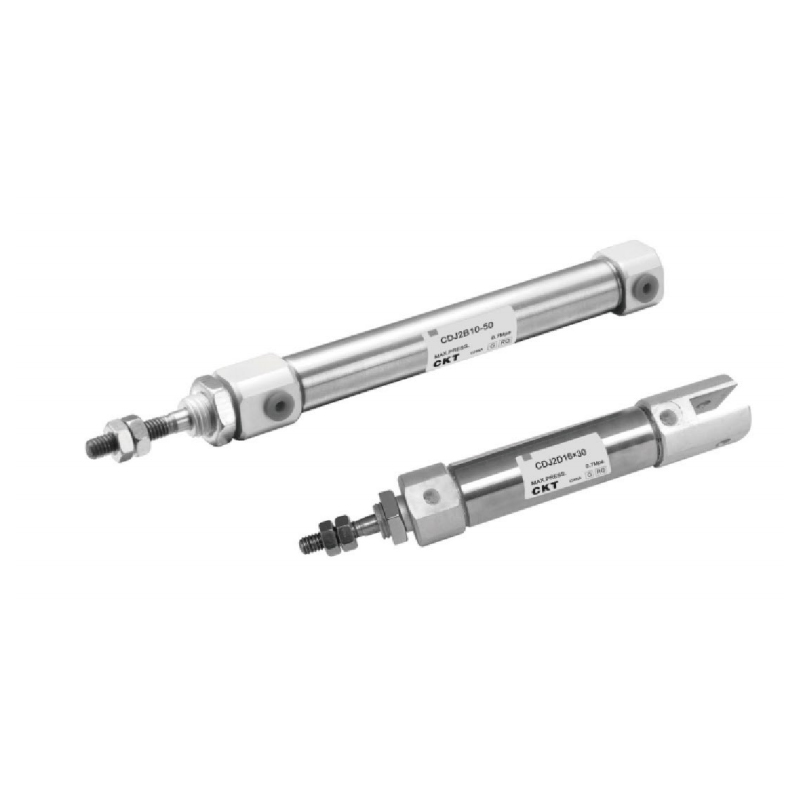

Minivalec z nehrdzavejúcej ocele série CJ2 (dvojčinný)
  • Minivalec z nehrdzavejúcej ocele série CJ2 (dvojčinný)
Mini valec

Minivalec z nehrdzavejúcej ocele série CJ2 (dvojčinný)

Minivalec z nehrdzavejúcej ocele série CJ2 (dvojčinný) je navrhnutý pre automatizačné scenáre s obmedzeným priestorom. Jeho miniaturizovaná štruktúra zohľadňuje požiadavky na nízku hmotnosť a dosahuje základnú toleranciu voči životnému prostrediu prostredníctvom komponentov jadra z nehrdzavejúcej ocele. Je vhodný do pracovných podmienok so špeciálnymi požiadavkami na veľkosť inštalácie a materiál.

Základné vlastnosti
▸Miniatúrna štruktúra
Prijatím princípu miniaturizácie výrazne znižuje priestor zaberaný zariadením, synchrónne optimalizuje vlastnú hmotnosť a prispôsobuje sa integrácii presných zariadení.

▸ Konštrukcia z kompozitných materiálov
Kombinácia krytu z ľahkej zliatiny a tela valca z nehrdzavejúcej ocele zlepšuje odolnosť komponentov pri zachovaní konštrukčnej pevnosti.

▸Bezúdržbový systém mazania
Vopred nainštalované dlhodobé mazacie médium, nie je potrebné dopĺňať mazivo počas celého životného cyklu, čím sa znižuje potreba údržby prestojov.

▸Modulárne inštalačné rozhranie
Poskytuje rôzne riešenia konfigurácie zadného krytu, podporuje viacuhlové pripojenie záťaže a zjednodušuje proces integrácie zariadenia.

▸Základná prispôsobivosť k životnému prostrediu
Konštrukcia tela z nehrdzavejúcej ocele a zostava piestnej tyče odolávajú erózii konvenčných korozívnych médií, čím sa rozširujú hranice jej použitia za špeciálnych pracovných podmienok.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Minivalec z nehrdzavejúcej ocele série CJ2 (jednočinný)
ĎALŠÍ:Žiadny ďalší článok
  • Veľkosť otvoru (mm) 6 10                  16
    Tekutina Vzduch
    Akcia Dvojité pôsobenie
    Maximálny prevádzkový tlak (MPa) 0.7
    Minimálny prevádzkový tlak (MPa) 0.12 0.06
    Teplota okolia a kvapaliny Bez automatického prepínania: -10 ℃ ~ 70 ℃, S automatickým prepínaním: -10 ℃ ~ 60 ℃
    Rýchlosť piestu 50 ~ 750 mm/s
    Vankúš Gumený nárazník/vzduchový nárazník
    Tolerancia dĺžky zdvihu (mm) 1
    * Mazanie Nevyžaduje sa
    Veľkosť portu M5 × 0,8
    Ak chcete použiť mazanie, použite ISOVG32.

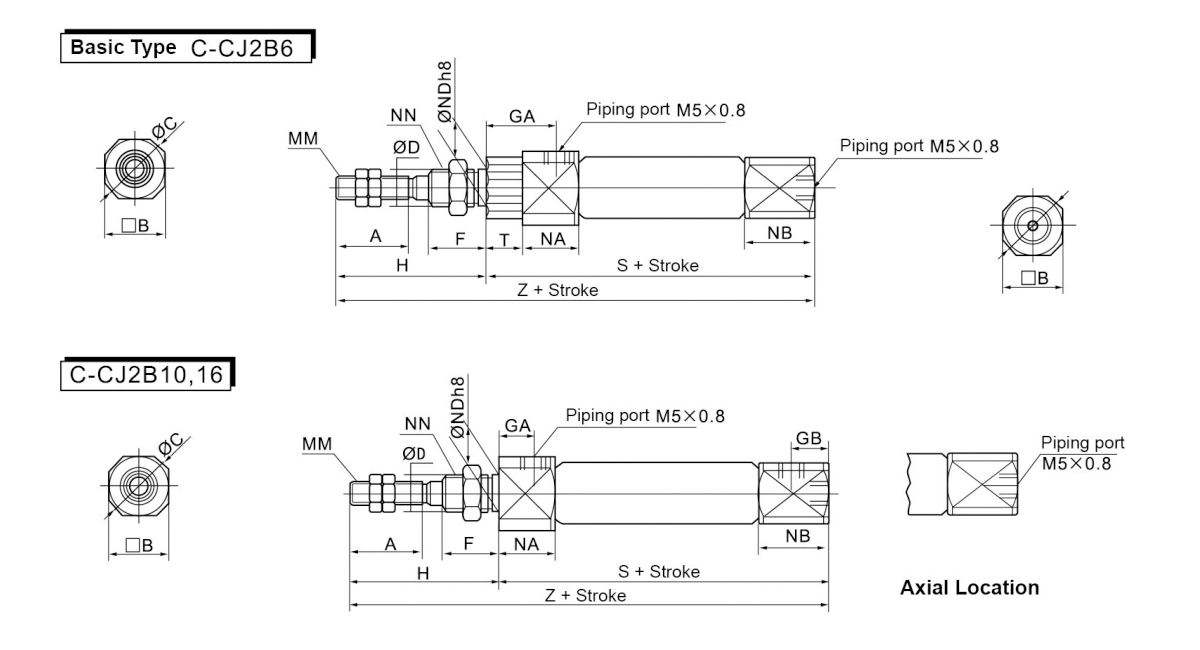

  • Veľkosť otvoru (mm) A B C D F GA GB H MM NA Pozn NDh8 NN S T Z
    6 15 12 14 3 8 14.5 - 28 M3 × 0,5 16 7 6 M6 × 1,0 49 3 77
    10 15 12 14 4 8 8 5 28 M4 × 0,7 12.5 9.5 8 M8 × 1,0 46 - 74
    16 15 18.3 20 5 8 8 5 28 M5 × 0,8 12.5 9.5 10 M10 × 1,0 47 - 75

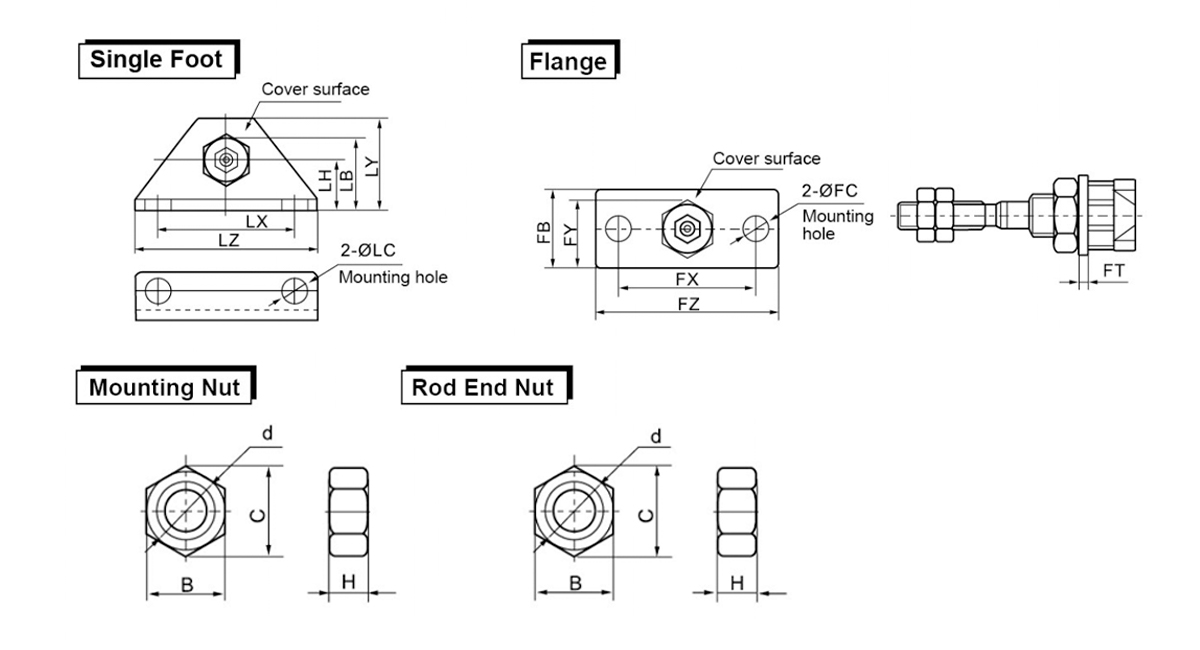

    Bore
    Veľkosť
    (mm)     		Jedna noha Príruba Montážna matica Koncová matica tyče
    Komponenty
    Model     		LB ØLC LH LX LY LZ Komponenty
    Model     		FB ØFC FX FY FZ FT Komponenty
    Model     		B C D H Komponenty
    Model     		B C D H
    6 CJ-L006B 13 4.5 9 24 16.5 32 CJ-F006B 11 4.5 24 14 32 1.6 SNJ-006B 8 9.2 M6×1 4 NTJ-006A 5.5 6.4 M3 × 0,5 2.4
    10 CJ-L010B 15 4.5 9 24 16.5 32 CJ-F010B 13 4.5 24 14 32 1.6 SNJ-010B 11 12.7 M8×1 4 NTJ-010A 7 8.1 M4 × 0,7 3.2
    16 CJ-L016B 23 5.5 14 33 25 40 CJ-F016B 19 5.5 33 20 42 2.3 SNJ-016B 14 16.2 M10×1 4 NTJ-016A 8 9.2 M5 × 0,8 4

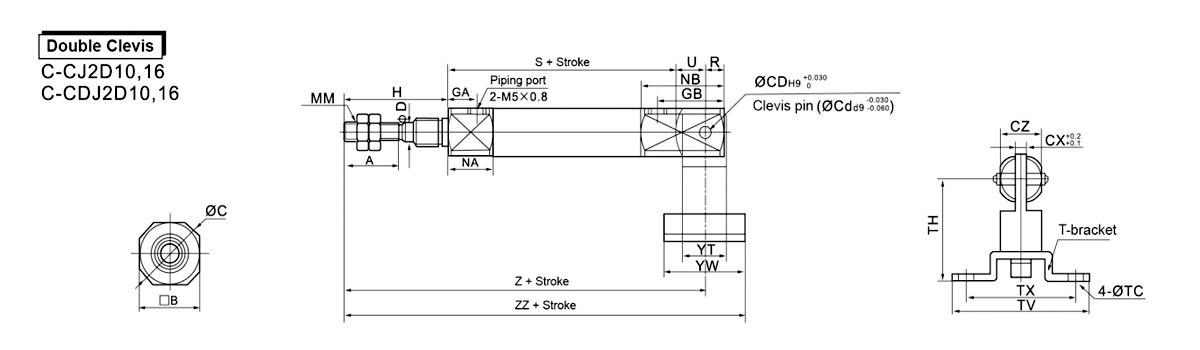

    Veľkosť otvoru (mm) A B C CD (cd) CX CZ D GA GB H MM NA Pozn R S U Z ZZ
    10 15 12 14 3.3 3.2 12 4 8 18 28 M4 × 0,7 12.5 22.5 5 46 8 82 93
    16 15 18 20 5 6.5 18 5 8 23 28 M5 × 0,8 12.5 27.5 8 47 10 85 99

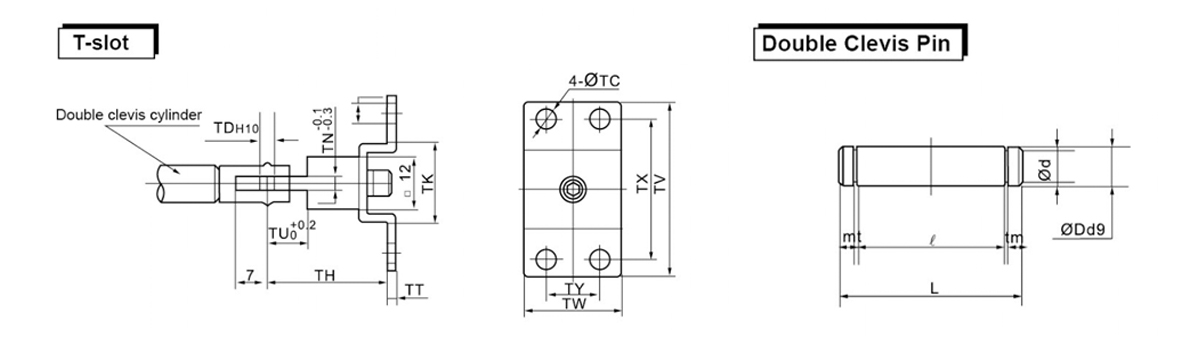

    Veľkosť otvoru
    (mm)     		T-drážka Dvojitý Clevis Pin
    Komponenty
    Model     		TC TC(H10) TH TK TN TT TU TV TW TX TY Komponenty
    Model     		ØDd9 Od L ℓ m t
    10 CJ-T010B 4.5 3.3 0.048 29 18 3.1 2 9 40 22 32 12 CD-J010 5 -0,03 3 15.2 12.2 1.2 0.3
    0 -0,06
    16 CJ-T016B 5.5 5 0,048 0.048 35 20 6.4 2.3 14 48 28 38 16 CD-Z015 3.3 -0,03 4.8 22.7 18.3 1.5 0.7
    0 -0,06

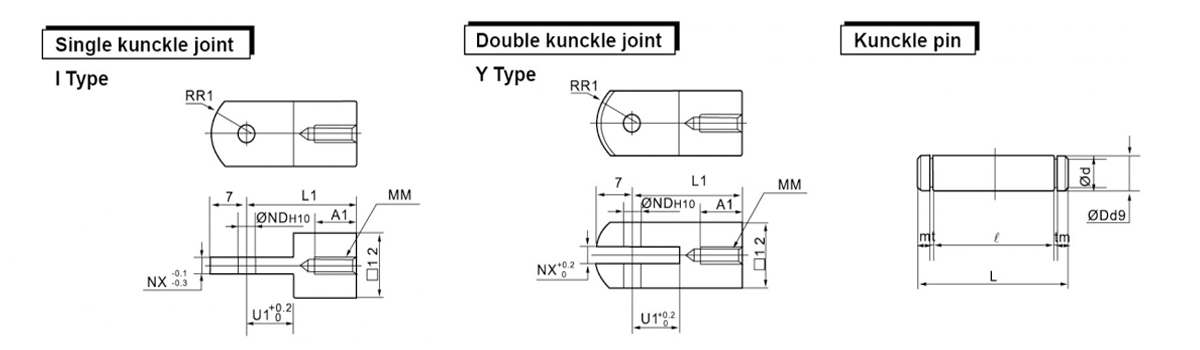

    Veľkosť otvoru
    (mm)     		I Typ Jednoduchý kĺbový kĺb Typ Y Dvojitý kĺb Kunckle pin
    Komponenty
    Model     		A1 ∅ND(H10) L1 MM U1 NX R1 Komponenty
    Model     		A1 ∅ND(H10) L1 MM U NX R1 Komponenty
    Model     		∅Dd9 L ∅d ℓ m t
    10 I-J010B 8 3.3 0.048 21 M4 × 0,7 9 3.1 8 Y-J010B 8 3.3 0.048 M4 × 0,7 10 3.2 8 CD-J010 3.3 -0,03 3 15.2 12.2 1.2 0.3
    0 0 -0,06
    16 I-J016B 8 5 0.048 25 M5 × 0,8 14 6.4 12 Y-J016B 11 5 0.048 M5 × 0,8 10 6.5 12 IY-J015 5 -0,03 16.6 4.8 12.2 1.5 0.7
    0 0 -0,06
