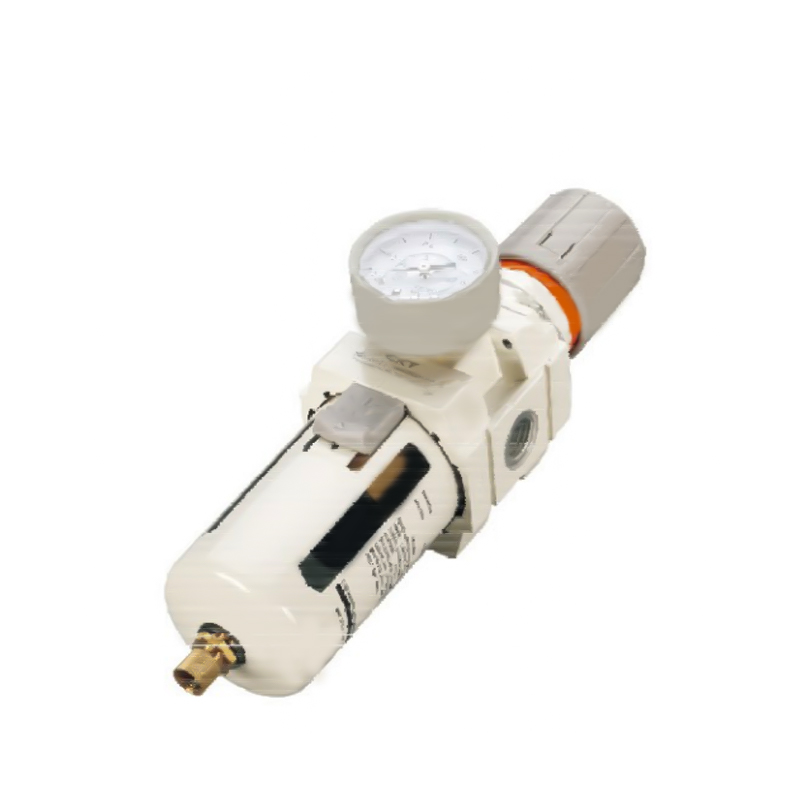

Regulátor tlaku filtra série AW
  • Regulátor tlaku filtra série AW
Modulárny F.R.L. Jednotky série AC

Regulátor tlaku filtra série AW

Regulátor tlaku filtra série AW je kľúčovým komponentom na spracovanie zdroja vzduchu v priemyselných pneumatických systémoch. Integruje funkcie filtrovania a regulácie tlaku na zabezpečenie čistého a tlakovo stabilného stlačeného vzduchu pre pohony, čím sa zabezpečí spoľahlivosť a dlhodobá prevádzka systému.

1. Schopnosť viacstupňového zachytávania nečistôt

Zabudovaná vysoko účinná filtračná štruktúra dokáže hlboko oddeliť pevné častice a kvapalné zvyšky v zdroji vzduchu, čím sa zníži riziko kontaminácie potrubia.


2. Kontrola dynamickej rovnováhy tlaku

Mechanizmus regulácie tlaku má nízku hysteréznu charakteristiku a rozsah kolísania výstupného tlaku je úzky, čo účinne potláča tlakový posun spôsobený zmenami zaťaženia.


3. Modulárne rozhranie zostavy

Je prijatý štandardný dizajn rýchleho pripojenia portu, ktorý je kompatibilný s hlavnými rozdeľovačmi plynu a rozvodmi plynovodov, čo výrazne skracuje cyklus inštalácie na mieste.


4. Úplné pokrytie špecifikácií scenára

Poskytuje úrovne prietoku série 2000/3000/4000/5000 na prispôsobenie sa pracovným podmienkam pneumatických okruhov rôznych veľkostí.


5. Univerzálne prispôsobenie potrubia

Podporuje konfiguráciu potrubia s priečnym priemerom 1/8" až 1" na dosiahnutie rýchleho kompatibilného nasadenia s existujúcimi sieťami dodávky plynu.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Kombinácia filtrov série AC (dva kusy)
ĎALŠÍ:Maznica série AL
  • Dôkazný tlak 1.5Mpa{15.3kgf/cm²}
    Maximálny prevádzkový tlak 1.0Mpa{10.2kgf/cm²}
    Okolitá A teplota kvapalín 5 ~ 60 ℃
    Clona sitka 5 μm
    Materiál misky Polykarbonát
    Bowl Guard C-AW1000~2000 (bez)       C-AW3000~5000 (s)
    Nastavte rozsah tlaku C-AW1000: 0,05 ~ 0,7 MPa (0,51 ~ 7,1 kgf/cm²)
    C-AW2000~5000:0,05~0,85Mpa (0,51~8,7kgf/cm²)
    Poznámka: 2,10,20,40,70,100μm pre voliteľné

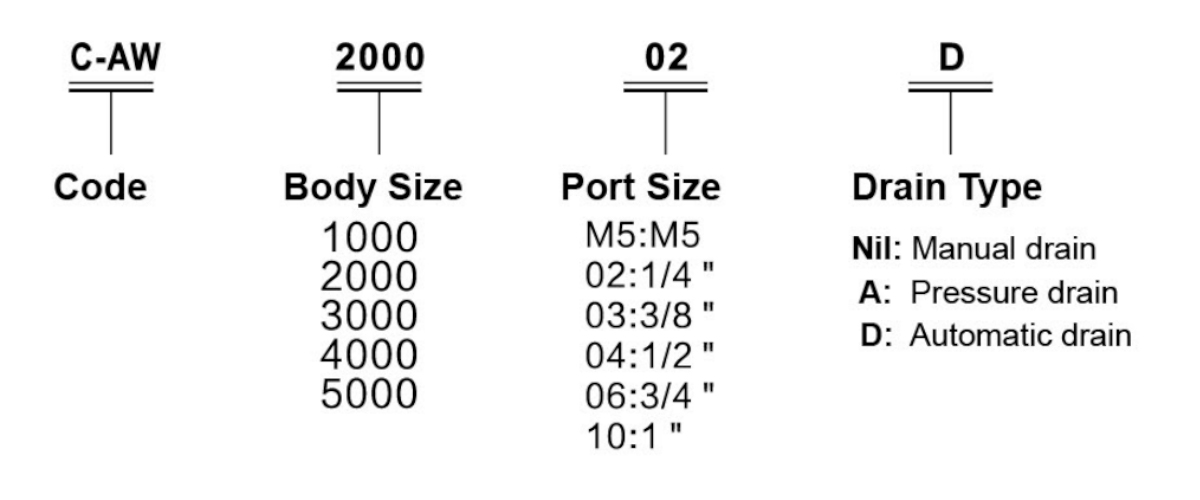

    Model Špecifikácia
    Hodnotený tok Veľkosť portu
    Rc(PT)     		Gauge Port Size
    Rc(PT)     		Hmotnosť
    (kgf)
    Manuálne vypúšťanie Automatické vypúšťanie
    C-AW1000-M5 C-AW1000-M5D 100 M5 × 8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Poznámka: 1. Štandardný automatický odtok je normálne otvorený (N.O.). Séria C-AW3000~4000 ponúka aj možnosť normálne uzavretého (N.C.). Minimálny prevádzkový tlak je: normálne otvorené - 0,1 MPa (1 kgf/cm²), normálne zatvorené - 0,15 MPa (1,5 kgf/cm²).
    2. Pri prívodnom tlaku 0,7 MPa (7,1 kgf/cm²).

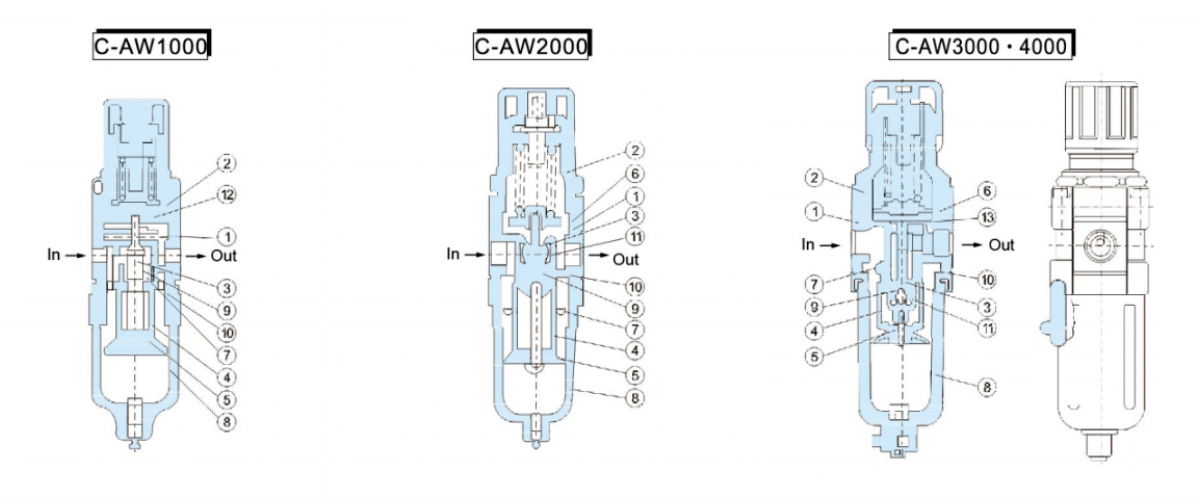

  • Hlavné komponenty
    Položka Meno Materiál Poznámka
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Telo Odliatok zinku Hliník odlievaný pod tlakom Hliník odlievaný pod tlakom Biela
    2 Kapota metacetaldehyd Hliník odlievaný pod tlakom Čierna

    Komponenty
    Položka Meno Materiál Časť  č.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Zostava ventilu Mosadzný NBR - - - - -
    4 Filter Element Živica - - - - -
    5 Prepážka ABS - - - - -
    6 Zostava membrány NBR - - - - -
    7 Vychyľovacia doska ABS - - - - -
    8 Zloženie misy Polykarbonát - - - - -
    9 Pružina ventilu Nerezová oceľ - - - - -
    10 Telo O-ring NBR - - - - -
    11 O-krúžok ventilu NBR - - - - -
    12 MY-prsteň NBR - - - - -
    13 O-krúžok NBR - - - - -

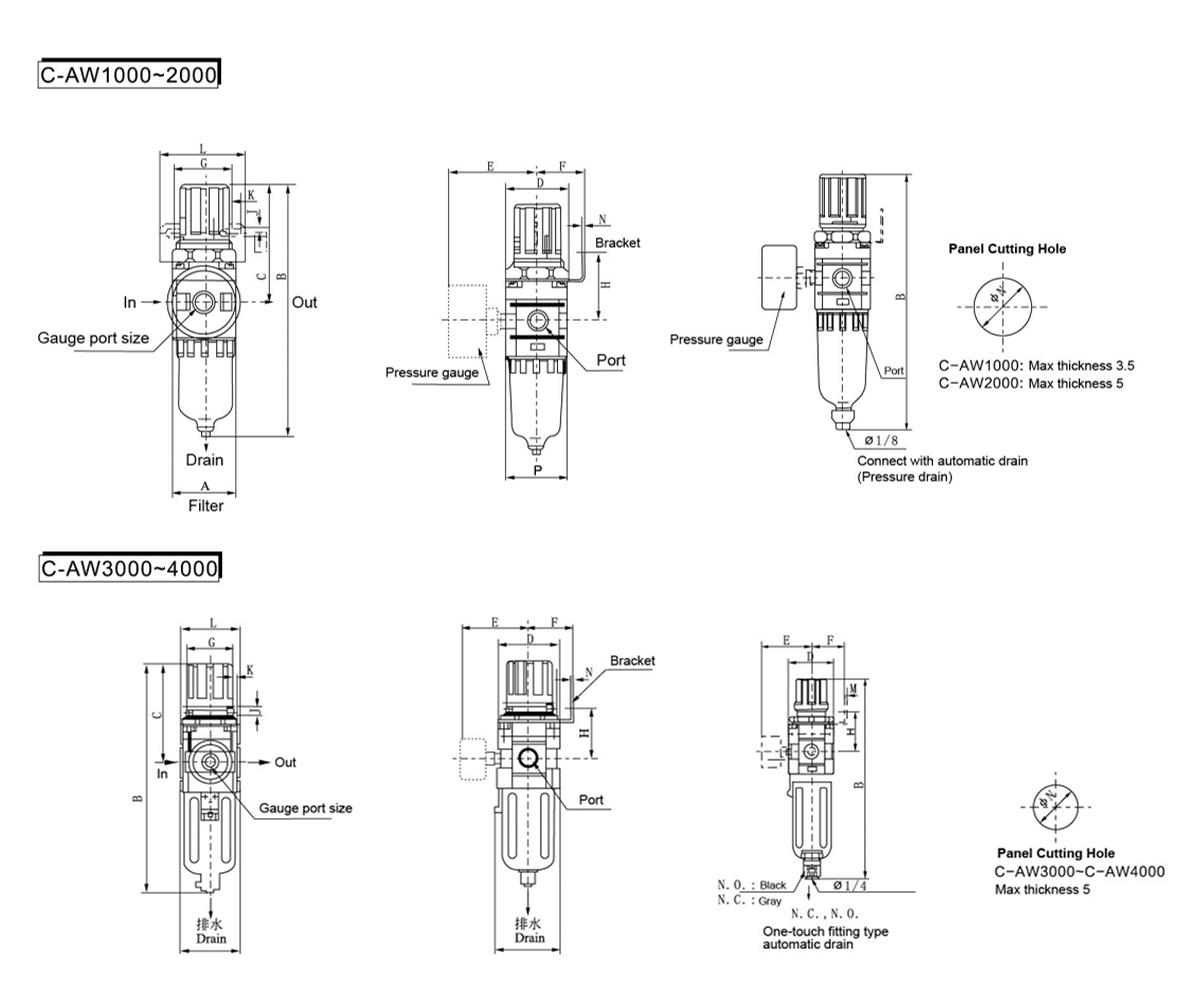

    Model Port
    Veľkosť     		A B C D E F G H J K L M N P Spojte sa s
    Automatické vypúšťanie
    B
    C-AW1000 M5 × 0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
