Viacstupňový vákuový generátor série C
  • Viacstupňový vákuový generátor série C
Viacstupňový vákuový generátor

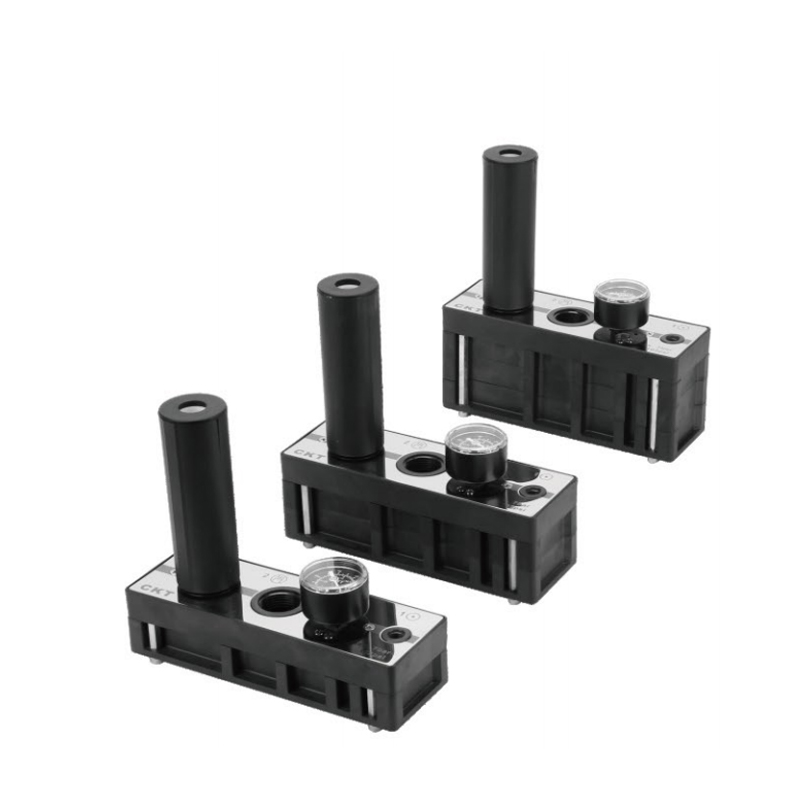

Viacstupňový vákuový generátor série C

Viacstupňový vákuový generátor série C je typ zariadenia, ktoré využíva stlačený vzduch na pohon a vytváranie vákua prostredníctvom špeciálneho dizajnu štruktúry prietokového kanála. Jeho základným princípom je lokálny nízkotlakový efekt spôsobený vysokorýchlostným prúdením vzduchu, ktorý je vhodný najmä pre scenáre priemyselnej automatizácie, ktoré vyžadujú efektívny a kompaktný zdroj vákua a nevyžadujú tradičnú vákuovú pumpu.

Hierarchická architektúra premeny energie:

Na rozdiel od jednostupňového generátora táto séria využíva viacstupňový sériový dizajn presného prietokového kanála. Stlačený vzduch expanduje a zrýchľuje v každej komore jeden po druhom a vďaka superpozícii efektu progresívnej expanzie plynu a Venturiho efektu sa dosiahne úplnejšie a gradientnejšie využitie energie prúdu vzduchu, čím sa získa silnejšia kapacita vákuového nasávania za rovnakých podmienok prívodu vzduchu.

Optimalizovaná geometria a charakteristiky prietokového poľa:

Vnútorný prietokový kanál bol špeciálne topologicky optimalizovaný, vrátane zbiehajúcej sa trysky, zmiešavacej komory a postupne sa rozširujúcej difúznej časti. Táto geometrická konfigurácia môže efektívne viesť prúd vzduchu tak, aby vytvoril vysokorýchlostný prúd, čím sa maximalizuje pevnosť a stabilita vytvárania lokálnej nízkotlakovej zóny. Špecifické obrysy kľúčových častí podporujú efektívne strhávanie a transport molekúl plynu.

Významná rovnováha medzi účinnosťou a spotrebou plynu:

Viacstupňový mechanizmus extrakcie energie je jadrom jeho vysokej účinnosti. Rozložením jediného procesu expanzie plynu do viacerých energetických krokov sa výrazne zlepší stupeň vákua alebo rýchlosť čerpania, ktoré je možné vytvoriť na jednotku spotreby stlačeného vzduchu. Vďaka tomu je celková spotreba plynu zvyčajne lepšia ako spotreba bežného jednostupňového generátora pri dosiahnutí rovnakého výkonu vákua, čo odráža lepšiu hospodárnosť prevádzky.

Spoľahlivý vákuový stabilný výstup:

Samotná viacstupňová štruktúra má určitý tlmiaci a regulačný účinok. Pri miernom kolísaní zaťaženia alebo miernych zmenách tlaku prívodu plynu vykazuje výstupná úroveň vákua silnejšiu robustnosť, ktorá poskytuje stabilnejšiu záruku podtlaku pre automatizované uchopenie, adsorpciu a iné procesy.

Kompaktná topológia a prispôsobivosť zaťaženia:

Napriek zložitej vnútornej štruktúre zostáva jeho celkový balík kompaktný a ľahko sa integruje do priestorovo obmedzených usporiadaní zariadení. Jeho čerpacie charakteristiky mu umožňujú lepšie sa prispôsobiť zaťažovacím systémom s rôznou mierou úniku alebo tým, ktoré vyžadujú rýchle vytváranie vákua, najmä na spracovanie obrobkov s poréznym a nepravidelným povrchom.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok
ĎALŠÍ:Žiadny ďalší článok
  • Technické     parametre                                                                     >Odporúčaný priemer hadice Ømm (dĺžka hadice≤2 mm)
    Model Maximálny prietok vákua
    (I/min)     		Max.vzduch
    spotreba
    (I/min)     		Max. úroveň vákua
    (kPa)     		Úroveň hluku
    (dB(A))     		> Minimálny vnútorný priemer hadice v mm (dĺžka hadice ≤ 2 m)
    prívod vzduchu Vákuum Výfuk
    CL25 360 105 -80 65 4 12 12
    CL50 650 210 6 15 15
    CL75 820 315 8 19 22
    CL100 990 420 8 19 22
    CL125 1100 525 10 25 32
    CL150 1300 630 10 25 32
    CL175 1680 735 10 32 40
    CL200 2060 840 10 32 40
    CM25 354 105 -92 4 12 12
    CM50 647 210 6 15 15
    CM75 890 315 8 19 22
    CM100 1100 420 8 19 22
    CM125 1200 525 10 25 32
    CM150 1380 630 10 25 32
    CM175 1490 735 10 32 40
    CM200 1580 840 10 32 40
    CH25 168 156 -98,6 4 12 12
    CH50 365 318 6 15 15
    CH75 504 456 8 19 22

    Vákuum flow(I/min)and Evacuation time(s/L)at different vacuum levels(-kPa)
    Model Vákuum flow(I/min)Evacuation time(s)
    0 10 20 30 40 50 60 70 80 90 98
    CL25 360 210[0,02] 156[0,05] 102[0,1] 54[0,18] 36[0,33] 30[0,33] 21[0,8] - - -
    CL50 650 420[0,01] 265[0,025] 176[0,05] 108[0,09] 72[0,17] 60[0,27] 36[0,4] - - -
    CL75 820 630[0,008] 370[0,017] 245[0,033] 162[0,06] 108[0,11] 90[0,18] 50[0,27] - - -
    CL100 990 740[0,007] 480[0,015] 323[0,029] 206[0,05] 144[0,083] 120[0,13] 70[0,2] - - -
    CL125 1100 848[0,006] 550[0,014] 390[0,026] 240[0,045] 180[0,076] 150[0,11] 87[0,19] - - -
    CL150 1300 910[0,005] 618[0,013] 456[0,022] 280[0,037] 216[0,062] 170[0,095] 102[0,15] - - -
    CL175 1680 1060[0,005] 680[0,012] 510[0,021] 314[0,035] 267[0,06] 190[0,087] 120[0,14] - - -
    CL200 2060 1210[0,004] 740[0,01] 575[0,018] 365[0,03] 294[0,051] 220[0,078] 134[0,12] - - -
    CM25 354 220[0,022] 120[0,062] 78[0,12] 43[0,22] 34[0,37] 25[0,57] 10[1.2] 5[1.9] 0,8[4,2] -
    CM50 647 400[0,011] 240[0,031] 156[0,06] 87[0,11] 69[0,19] 52[0,29] 20[0,6] 10[1.16] 1.6[2.2] -
    CM75 890 600[0,009] 360[0,021] 234[0,04] 131[0,07] 82[0,14] 67[0,19] 30[0,45] 15[0,788] 2,4[1,73] -
    CM100 1100 750[0,006] 480[0,016] 290[0,031] 150[0,063] 109[0,105] 72[0,174] 40[0,3] 20[0,526] 3.2[1.1] -
    CM125 1200 900[0,006] 570[0,014] 350[0,03] 185[0,055] 135[0,092] 89[0,151] 50[0,26] 25[0,46] 4 [1,96] -
    CM150 1380 1020[0,005] 601[0,014] 416[0,028] 220[0,047] 163[0,078] 108[0,129] 60[0,22] 30[0,394] 5[0,823] -
    CM175 1490 1120[0,005] 655[0,013] 474[0,026] 255[0,039] 190[0,065] 129[0,108] 70[0,19] 35[0,329] 5,6[0,686] -
    CM200 1580 1200[0,005] 700[0,011] 525[0,022] 290[0,027] 216[0,054] 144[0,1] 80[0,153] 40[0,274] 6,4[0,67] -
    CH25 168 126[0,032] 90[0,075] 54[0,15] 24[0,32] 18[0,64] 12[1.1] 8[1.7] 6[2.6] 5[3.9] 0,3[12]
    CH50 365 292[0,025] 177[0,045] 132[0,1] 69[0,25] 54[0,49] 40[0,73] 29[1.1] 12[1.6] 5[1.6] 0,45[7,8]
    CH75 504 396[0,018] 282[0,033] 162[0,06] 90[0,11] 72[0,18] 51[0,27] 37[0,42] 25[0,62] 6[1.3] 0,6[5,4]

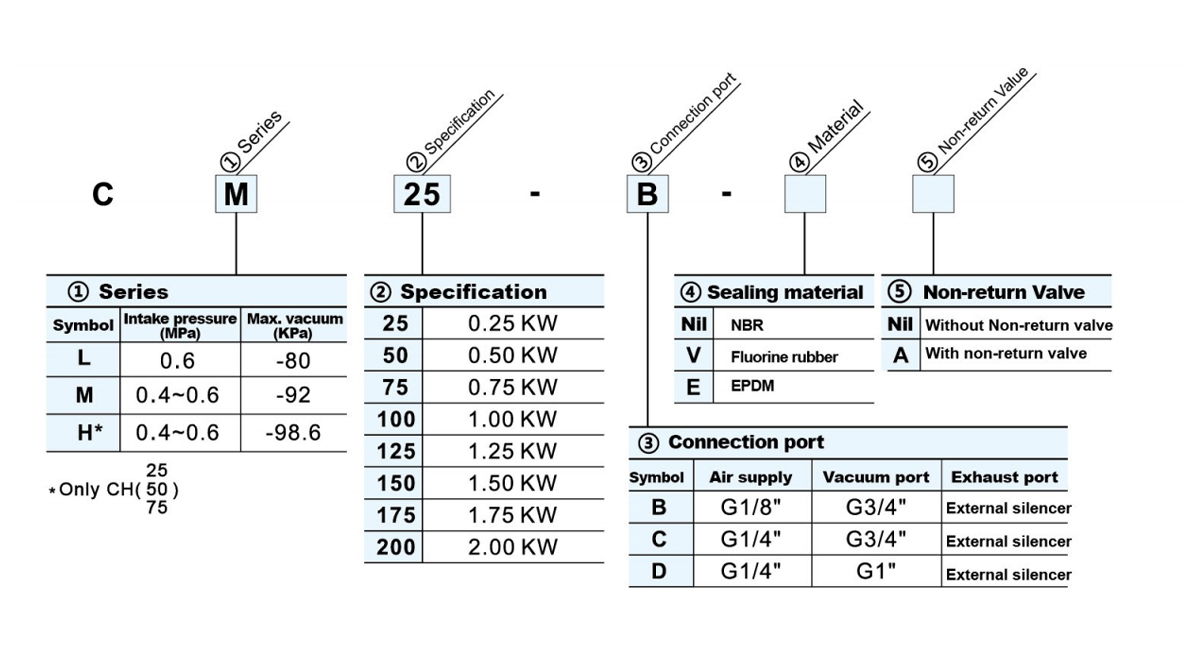

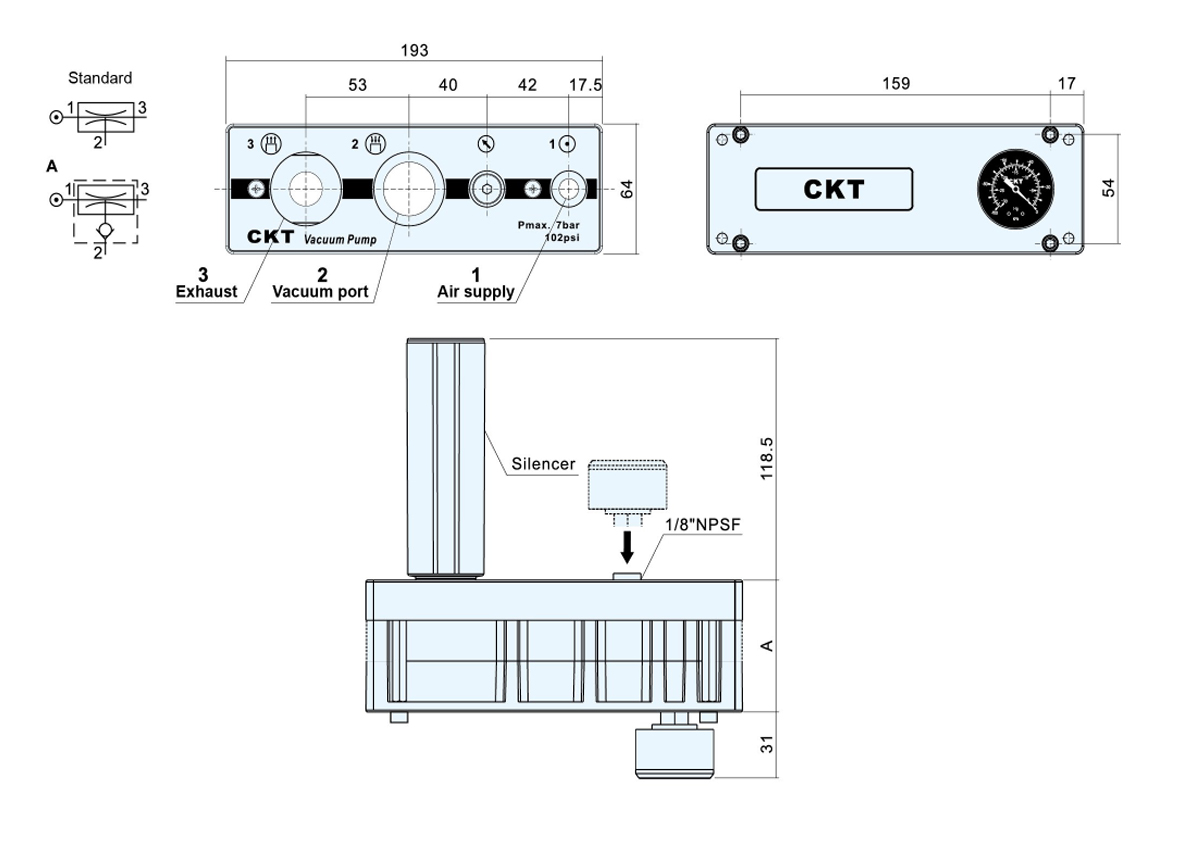

  • Model A
    C□25 45
    C□50
    C□75 65
    C□100
    C□125 85
    C□150
    C□175 105
    C□200

    Model Prívod vzduchu Vákuum Výfuk
    C□□-B G1/8" G3/4" G3/4"
    C□□-C G1/4" G3/4" G3/4"
    C□□-D G1/4" G1" G3/4"

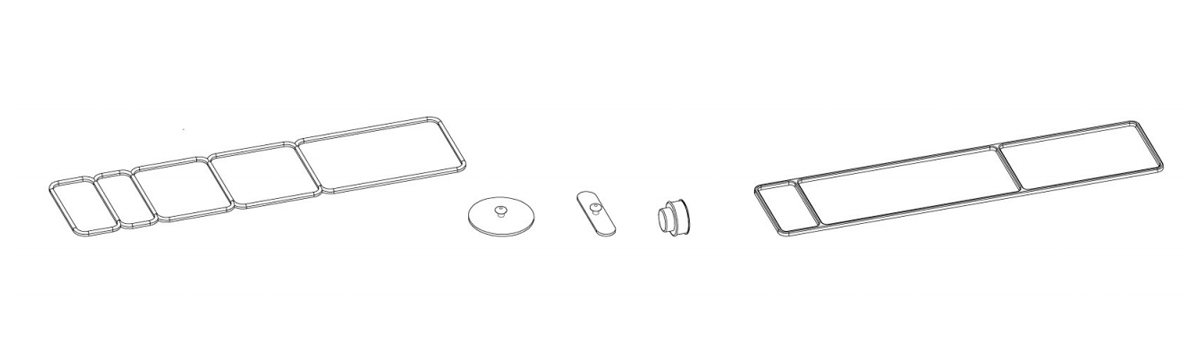

    Utesnenie
    Model NBR Fluórová guma EPDM
    CL(M,H)25 C-SN-25 C-SV-25 C-SE-25
    CL(M,H)75 C-SN-75 C-SV-75 C-SE-75
    CL(M)125 C-SN-125 C-SV-125 C-SE-125
    CL(M)175 C-SN-175 C-SV-175 C-SE-175 $ $
