CJPB Series (jednočinný) ihlový valec Dodávatelia

Domov / Produkty / Vzduchový valec / Ihlový valec / CJPB Series (jednočinný) ihlový valec

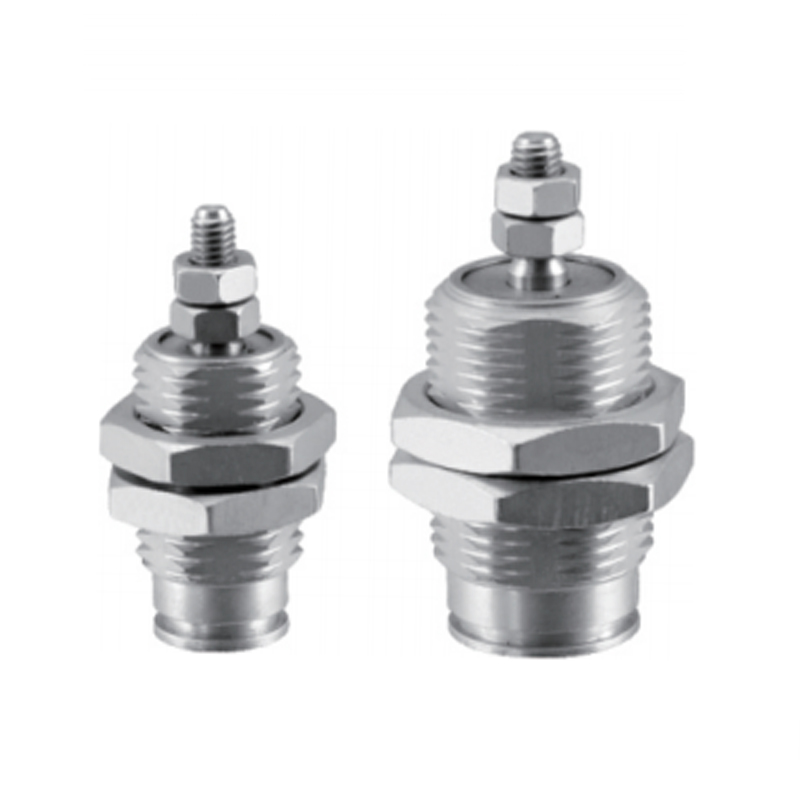

CJPB Series (jednočinný) ihlový valec
  • CJPB Series (jednočinný) ihlový valec
Ihlový valec

CJPB Series (jednočinný) ihlový valec

CJPB Series (jednočinný) ihlový valec je kompaktný pohon navrhnutý pre aplikácie citlivé na priestor. Jeho jadrom je použitie stlačeného vzduchu na pohon piestnej tyče na dosiahnutie jednosmerného lineárneho pohybu a spoliehanie sa na vstavanú pružinu na dosiahnutie automatického resetovania.

• Vysoko integrovaný dizajn: Hlavná konštrukcia tela je mimoriadne kompaktná, nízka hmotnosť a vyžaduje minimálny priestor na inštaláciu.

• Možnosť modulárnej integrácie: Podporuje pohodlnú kombináciu viacerých valcov na vytvorenie integrovaného modulu, poskytuje vysokú flexibilitu inštalácie a optimalizuje využitie priestoru.

• Zjednodušený proces inštalácie: Zvyčajne nie je potrebné žiadne ďalšie inštalačné príslušenstvo, čo zjednodušuje montážne kroky.

• Široká škála špecifikácií: Poskytnite rôzne možnosti priemeru valca, aby ste splnili požiadavky na zaťaženie a zdvih rôznych aplikačných scenárov a prispôsobili sa rôznym pracovným podmienkam.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Ihlový valec série CDJPB (dvojčinný).
ĎALŠÍ:Žiadny ďalší článok
  • Priemer valca (mm) 6 10 15
    Použitá kvapalina Vzduch
    Typ aktivácie Jednočinný návrat pružiny
    Maximálny prevádzkový tlak  MPa 0.7
    Minimálny prevádzkový tlak  MPa 0.2 0.15
    Teplota okolia a kvapaliny -10 ℃ ~ 70 ℃ (ale nie mrazené)
    Ukladanie do vyrovnávacej pamäte žiadne
    Rýchlosť piestu 50~500 mm/s
    Tolerancia zdvihu mm 1.00
    * Mazanie Nevyžaduje sa
    Priemer pripojenia M5×0,8 (typ montáže na panel)
    *Ak je potrebné mazanie, použite turbínový olej č.

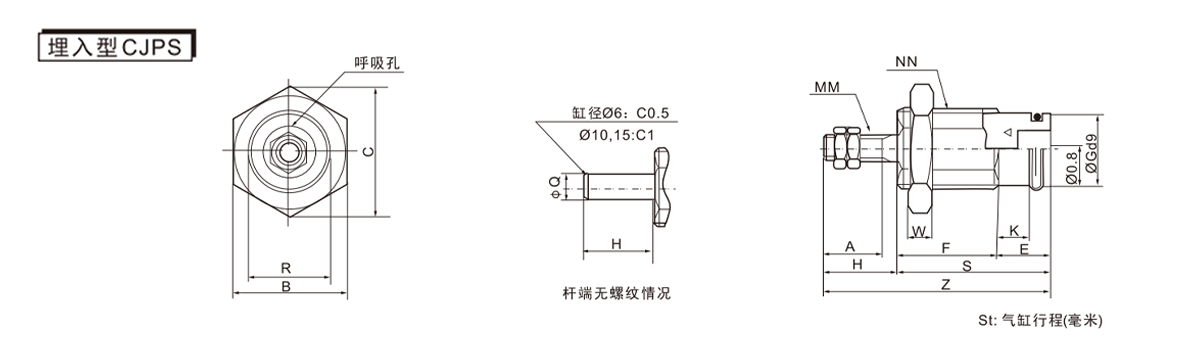

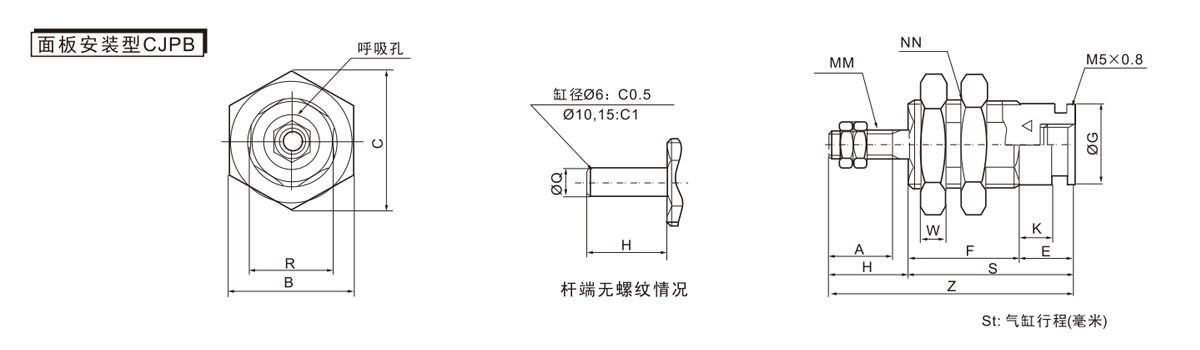

  • Priemer valca
    (mm)     		A B C E F ØG H K MM NN R S W Z Q
    5st 10st 15st 5st 10st 15st 5st 10st 15st
    6 7 12 13.9 6 12.5 19.5 26.5 8.5 9 3.5 M3 × 0,5 M10 × 1,0 9 18.5 22.5 32.5 3 27.5 34.5 41.5 3
    10 10 19 22 6 14.5 21 28 12 12 3.5 M4 × 0,7 M15 × 1,5 13 20.5 27 34 4 32.5 39 46 5
    15 12 27 31 7 16.5 22.5 29 19 14 4.2 M5 × 0,8 M22 × 1,5 20 23.5 29.5 36 5 37.5 43.5 50 6

    Priemer valca
    (mm)     		A B C E F ØG H K MM NN R S W Z Q
    5st 10st 15st 5st 10st 15st 5st 10st 15st
    6 7 12 13.9 6 12.5 19.5 26.5 8.5 9 3.5 M3 × 0,5 M10 × 1,0 9 18.5 22.5 32.5 3 27.5 34.5 41.5 3
    10 10 19 22 6 14.5 21 28 12 12 3.5 M4 × 0,7 M15 × 1,5 13 20.5 27 34 4 32.5 39 46 5
    15 12 27 31 7 16.5 22.5 29 19 14 4.2 M5 × 0,8 M22 × 1,5 20 23.5 29.5 36 5 37.5 43.5 50 6
