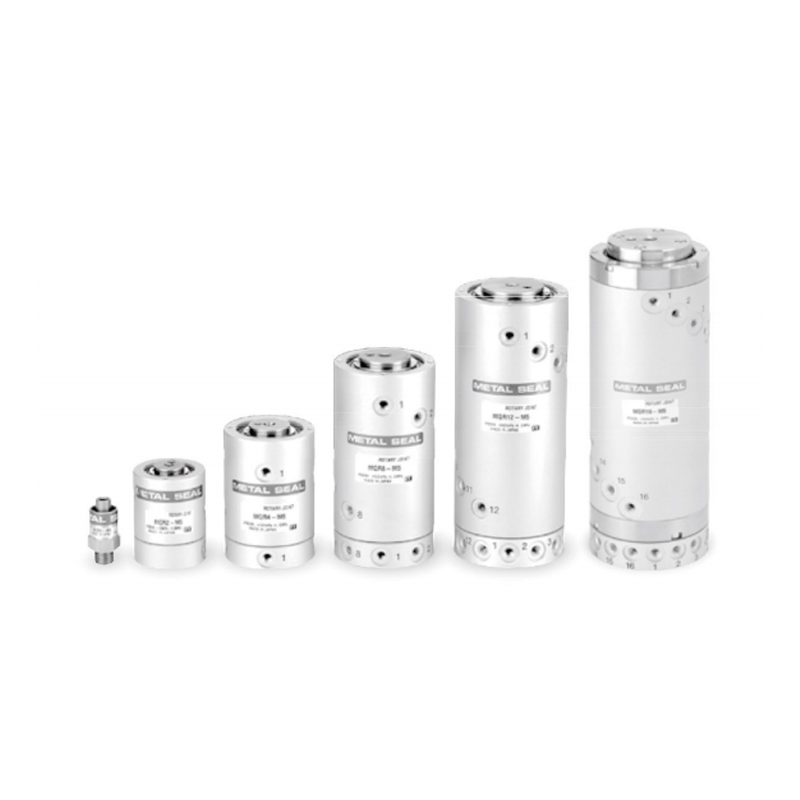

MQR séria Nízky krútiaci moment Rotačná jednodotyková armatúra
  • MQR séria Nízky krútiaci moment Rotačná jednodotyková armatúra
Jednodotyková montáž

MQR séria Nízky krútiaci moment Rotačná jednodotyková armatúra

Metóda kovového tesnenia.
Rotačný mechanizmus・Používa sa na prívod vzduchu k rotujúcim a výkyvným častiam, ako sú ramená robota.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Séria KS/KX Jednodotykové kovanie
ĎALŠÍ:Séria KC Samotesniace kovanie jedným dotykom

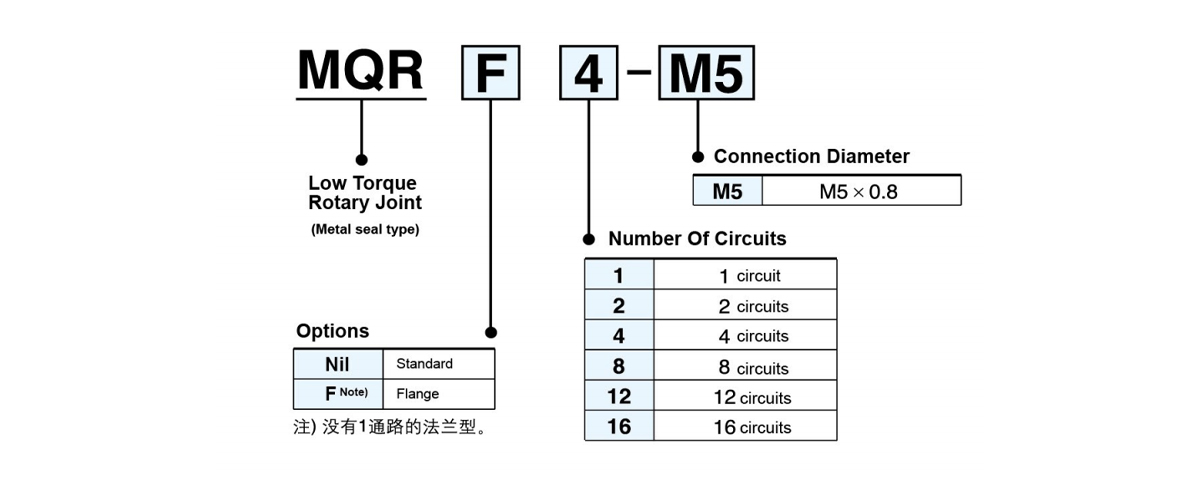

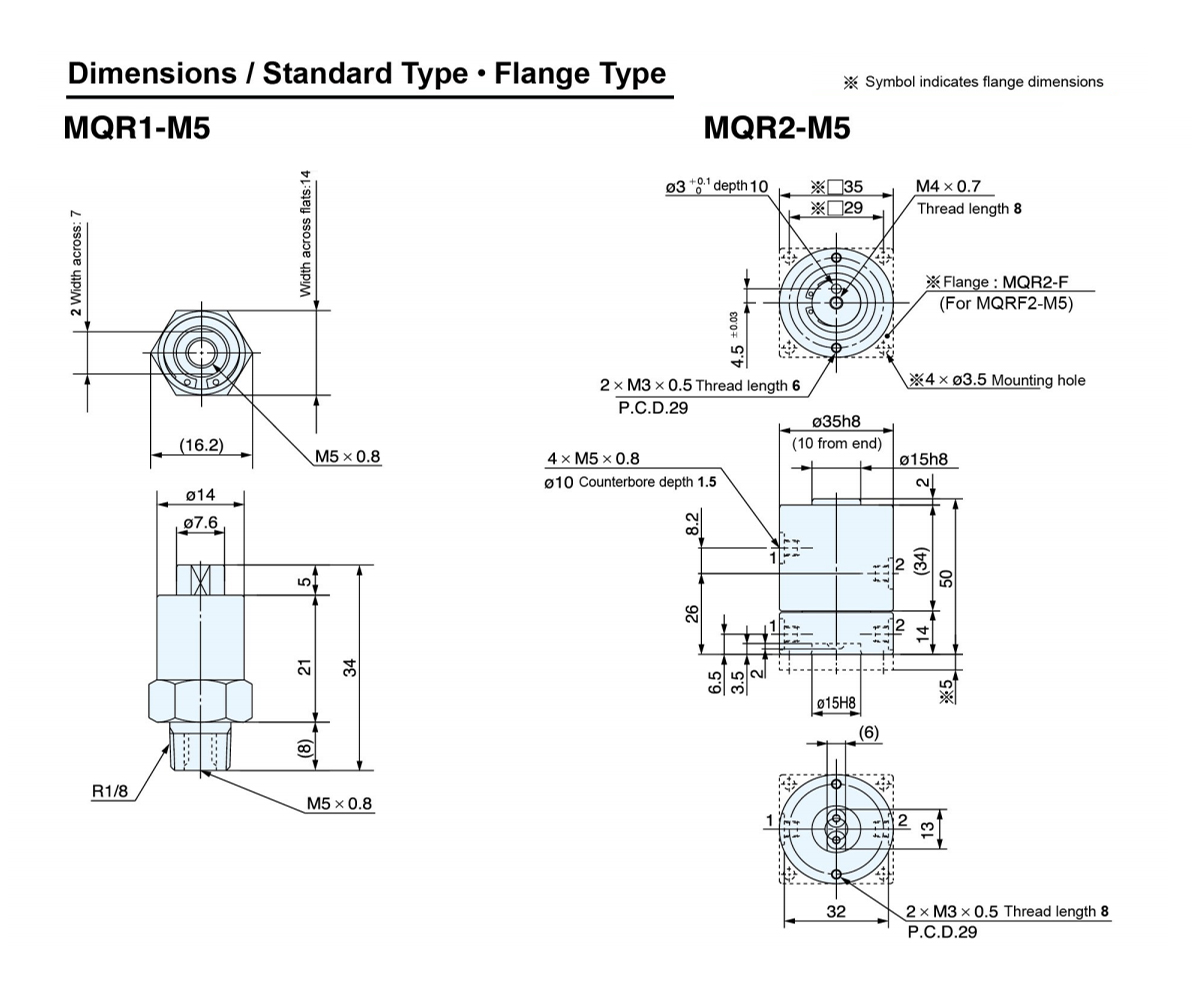

  • Model MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Počet okruhov (počet portov) 1 okruh 2 okruhy 4 obvody 8 okruhov 12 okruhov 16 okruhov
    Tekutina Vzduch · Inertný plyn
    Štruktúra tesnenia Kovové tesnenie
    Štruktúra sprievodcu Ložisko podporované Ložisko podporované at both ends
    Veľkosť portu Muž      R1/8 M5 × 0,8
    Žena     M5×0,8
    Prietok
    Charakteristika     		C 0,50 [dm³/(s ·bar)]
    b 0.40
    CV 0.17
    Mazanie Nevyžaduje sa
    Minimálny prevádzkový tlak -100 kPa
    Maximálny prevádzkový tlak 1,0 MPa
    Poznámka 1)
    Ambient &Prevádzka
    Tekutina Temperature     		-10 ~ 80 ℃
    Poznámka )2
    Maximálny krútiaci moment pri spustení     		0,003 N ·m   alebo   menej 0,03 N ·m   alebo   menej 0,05 N ·m   alebo   menej 0,10N ·m   alebo   menej 0,20 N · m alebo menej 0,50 N · m alebo menej
    Poznámka 5)
    Povolené číslo otočenia Poznámka     		3000 min⁻¹ (ot./min.) alebo menej Poznámka3) 2 000 min⁻¹ (ot./min.) alebo menej 1500 min⁻¹ (ot./min.) alebo menej 900 min⁻¹ (ot./min.) alebo menej 600 min⁻¹ (ot./min.) alebo menej 200 min⁻¹ (ot./min.) alebo menej
    Poznámka 4)
    Povolené radiálne zaťaženie
    (Povolená reakcia osi spriahnutia)     		1N alebo menej 15 Ani menej 30N alebo menej 40N alebo menej 50N alebo menej
    Povolené axiálne zaťaženie
    Hmotnosť 0,025 kg 0,16 kg 0,39 kg 0,76 kg 1,26 kg 2,80 kg
    Poznámka  1) Teplota 80 ℃ zahŕňa zvýšenie teploty počas otáčania;
    Poznámka 2) Rozbehový krútiaci moment sa nemení s prívodným tlakom alebo nepoužívaním (zostáva v rámci maximálneho štartovacieho krútiaceho momentu),
    ale mení sa s číslom rotácie;
    Poznámka 3) Ak používate rýchlosť nad 600 min-1 (ot./min), uistite sa, že rotácia je v smere, v ktorom je spoj pripevnený;

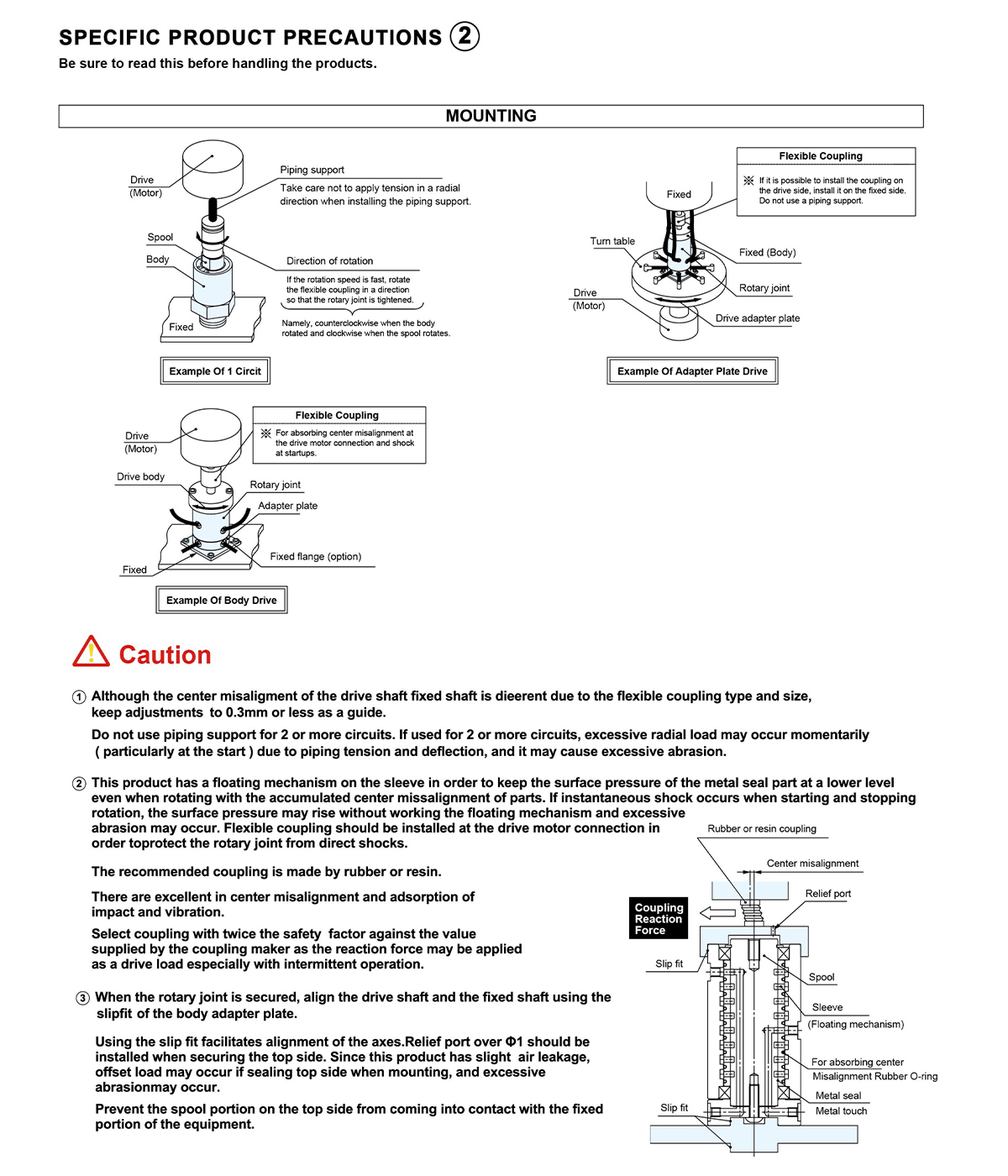

    Poznámka 4) Spojka guma/živica sa odporúča z dôvodu ich vynikajúcej absorpcie otrasov, otrasov a vibrácií;
    Poznámka  5) min-1, počet  otáčok  za  1  minútu.

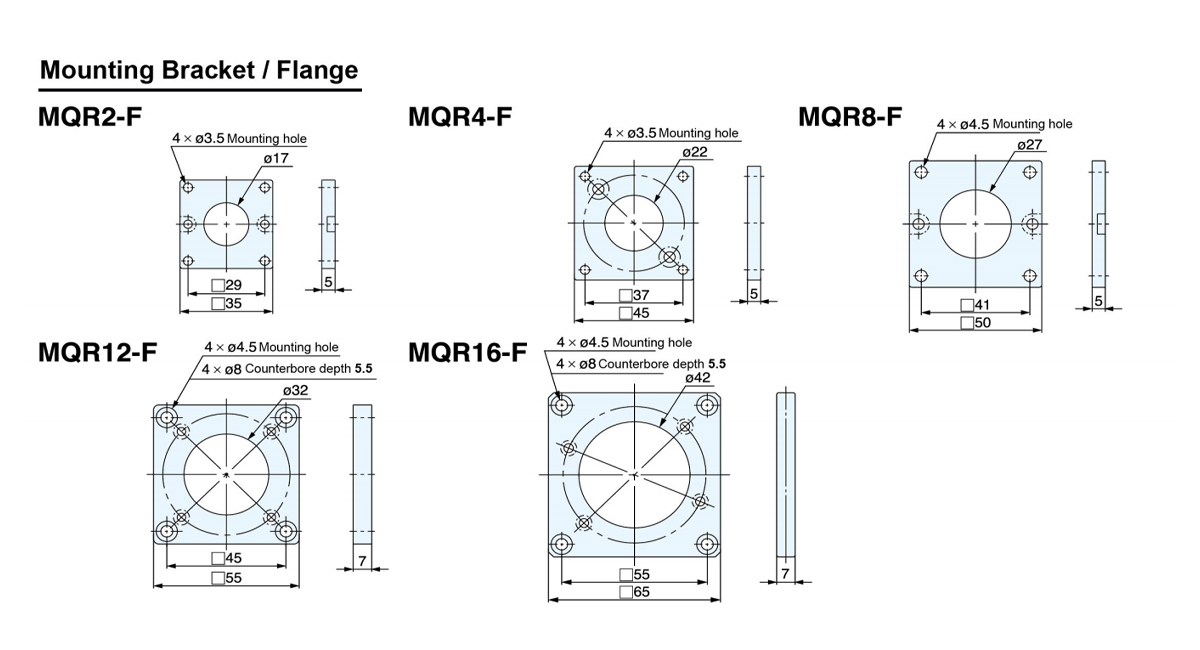

    Počet okruhov Číslo dielu príruby
    2 Obvody MQR2-F
    4 Obvody MQR4-F
    8 Obvodov MQR8-F
    12 Obvodov MQR12-F
    16 Obvodov MQR16-F

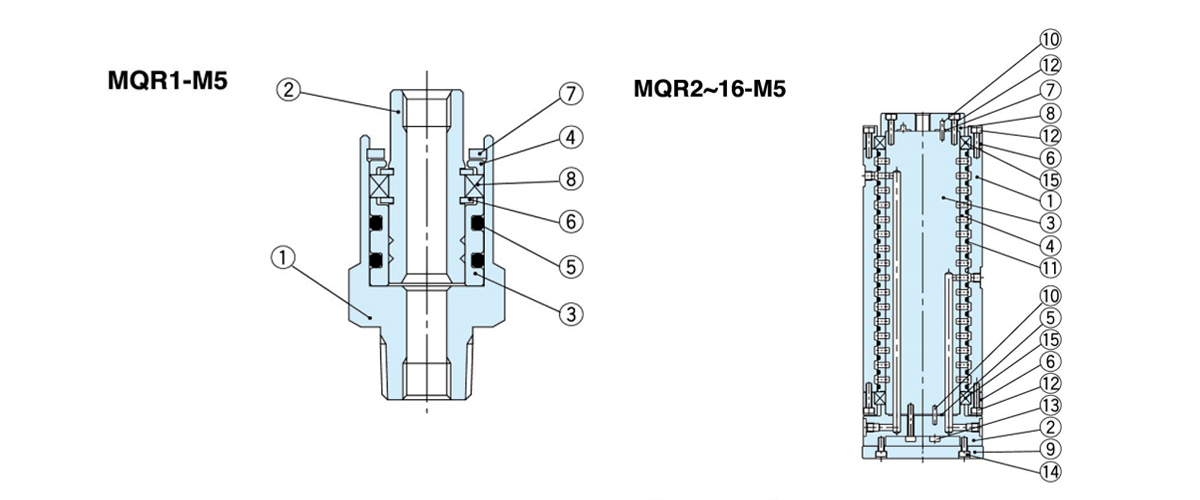

  • Komponentné diely (obvod MQR1-M5,1)
    Položka Meno Materiál Reamrk
    1 Telo Nehrdzavejúca oceľ
    2 Cievka Špeciálna nehrdzavejúca oceľ
    3 Rukáv Špeciálna nehrdzavejúca oceľ
    4 Doska hliník
    5 O-krúžok H-NBR
    6 Poistný krúžok Uhlíková oceľ
    7 Poistný krúžok Uhlíková oceľ
    8 Radiálne ložisko

    Komponentné diely (MQR2 až 16-M5, 2 až 16 obvodov)
    Položka Meno Materiál Reamrk
    1 Telo hliník alloy
    2 Adaptérová doska hliník alloy
    3 Cievka Špeciálna nehrdzavejúca oceľ
    4 Rukáv Špeciálna nehrdzavejúca oceľ
    5 Tesnenie H-NBR
    6 Držiak ložísk Nehrdzavejúca oceľ Len 16 okruhov
    7 Tesnenie H-NBR Len 16 okruhov
    8 Doska hliník alloy Len 16 okruhov
    9 Príruba hliník alloy
    10 Paralelný kolík Uhlíková oceľ Okrem 2 okruhov
    11 O-krúžok H-NBR
    12 Bolt Uhlíková oceľ Len 16 okruhov
    13 Bolt Uhlíková oceľ
    14 Bolt Uhlíková oceľ
    15 Radiálne ložisko -
