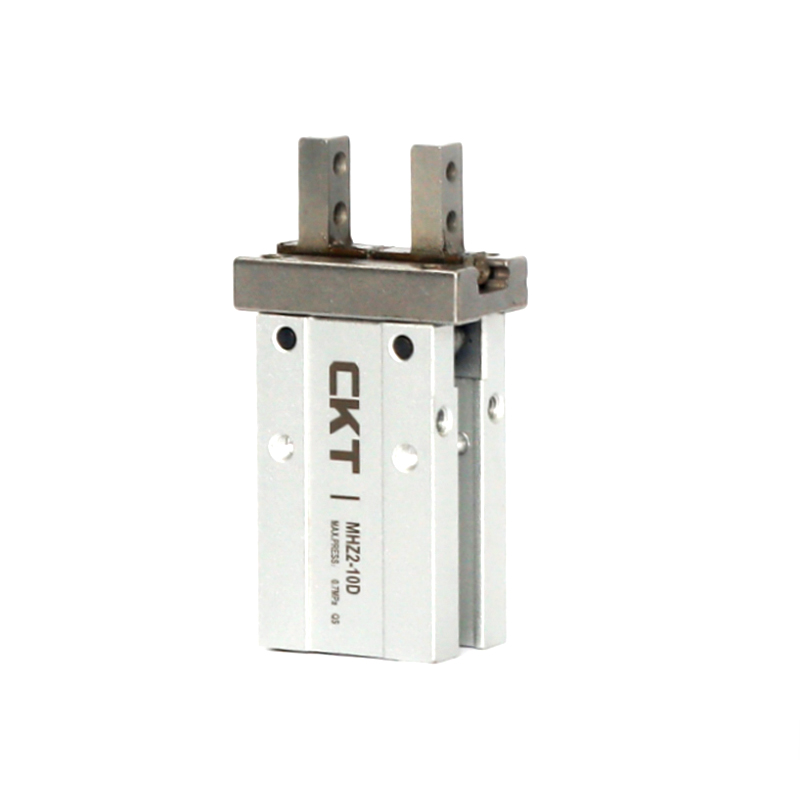

Pneumatický uchopovač radu MHZ2 (typ s paralelným otváraním a zatváraním).

Pneumatický uchopovač radu MHZ2 (typ s paralelným otváraním a zatváraním) sa zameriava na poskytovanie stabilného a spoľahlivého paralelného upínania. Koncepcia jeho dizajnu spočíva v rovnováhe základného výkonu a prispôsobivosti tak, aby vyhovovala základným potrebám presného uchopenia pri vykonávaní automatizácie.

Základné vlastnosti:

1. Integrovaný vodiaci systém: Integrovaný vodiaci mechanizmus zaisťuje, že pohon má počas prevádzky dostatočnú konštrukčnú tuhosť a presnosť činnosti.

2. Vylepšená stabilita vodidla: V spodnej časti vodiaceho komponentu je umiestnená pomocná polohovacia štruktúra na udržanie relatívneho polohového vzťahu medzi kľúčovými pohyblivými časťami a hlavnou konštrukciou a na zlepšenie spoľahlivosti dlhodobej prevádzky.

3. Výkon presného polohovania: Optimalizovaný konštrukčný dizajn prináša dobrú konzistenciu polohovania, čo pomáha dosiahnuť presné upnutie obrobku a zvyšuje istotu procesu upnutia.

4. Flexibilná inštalácia a kompatibilita: Poskytuje množstvo štandardizovaných inštalačných rozhraní pre jednoduchú integráciu do rôznych usporiadaní zariadení alebo priestorovo obmedzených prostredí.

5. Integrovaná pomoc pri kontrole tela: Telo je prednastavené magnetickými komponentmi, čo poskytuje základné pohodlie pre integráciu štandardných zariadení na detekciu polohy.

6. Prispôsobivosť indukčného spínača: Na povrchu tela valca je navrhnutých viacero inštalačných štrbín indukčného spínača, ktoré poskytujú priestor na nastavenie rozloženia detekčného zariadenia na prispôsobenie sa rôznym požiadavkám na zber signálu.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Pneumatický uchopovač radu MHC2 (typ s otváraním a zatváraním otočného bodu).
ĎALŠÍ:Žiadny ďalší článok
  • Priemer valca
    mm     		6 10 16 20 25 32 40
    Použite tekutinu Vzduch
    Prevádzkový tlak
    rozsah (MPa)     		Dvojčinné 0,15 až 0,7 0,2 až 0,7 0,1 až 0,7 0,1 až 0,7
    Jednočinný 0,3 až 0,7 0,35 až 0,7 0,25 až 0,7 0,25 až 0,7
    Teplota kvapaliny pre environmentálne použitie -10 ~ 60 ℃
    Opakovateľnosť (mm) ±0,01 ±0,02
    Maximálna prevádzková frekvencia (c.p.m) 180 (séria MHZL2 je 120) 60
    Dodávka ropy Nevyžaduje sa
    Prevádzkový režim Dvojčinné · Single-acting
    Magnetický spínač (voliteľné) Bezdotykový magnetický spínač (MHZA2, MHZAJ2 bez magnetického spínača)
    Priemer pripojenia M3 × 0,5 M5 × 0,8 $ $

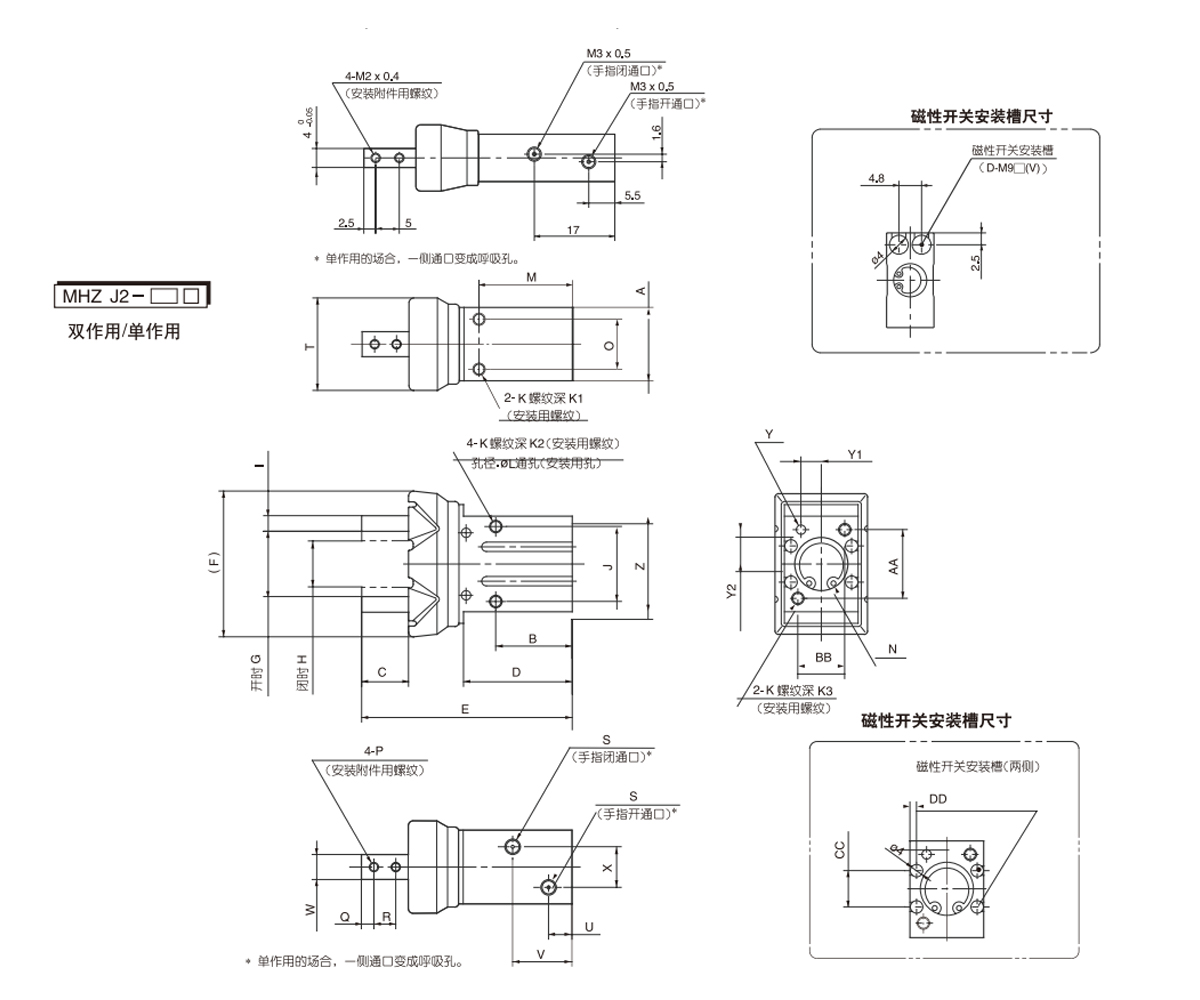

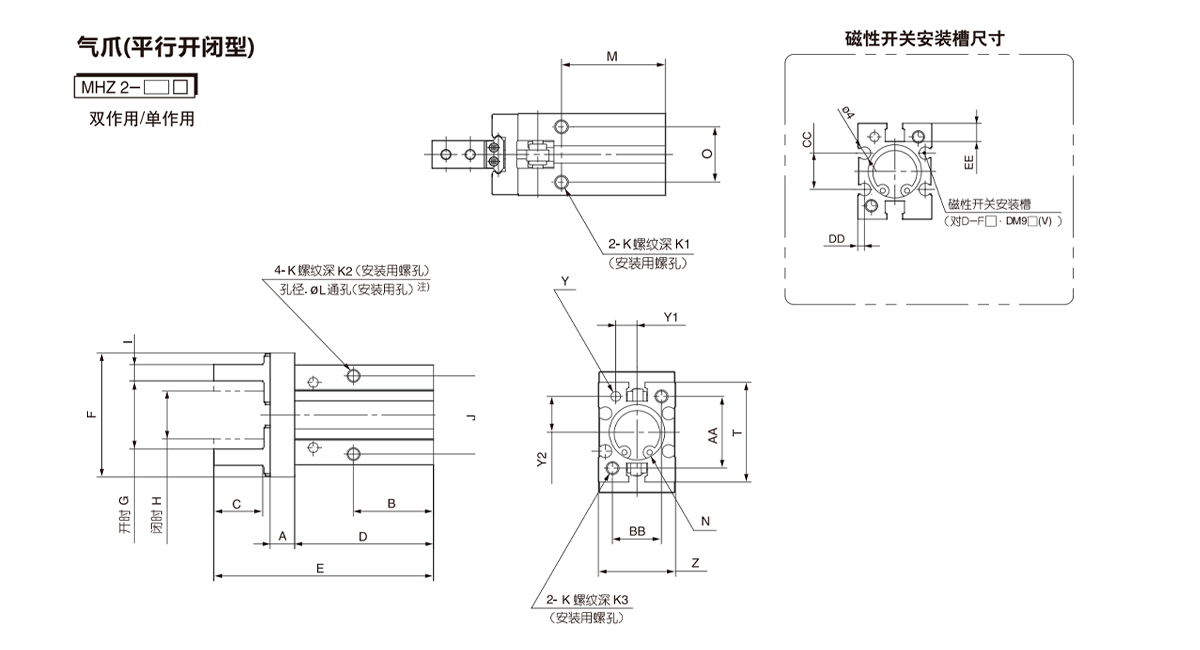

  • Model
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3 × 0,5 6 5.5 6 26 27 Ø11H9 Hlboký 2 11.4 M2,5 × 0,45 3 5.7 M3 × 0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4 × 0,7 4.5 8 8 3.4 30 Ø17H9 Hlboký2 16 M3 × 0,5 4 7 M5 × 0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5 × 0,8 8 10 10 4.3 35 021H9 Hlboký3 18.6 M4 × 0,7 5 9 M5 × 0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Hlboký 3,5 22 M5 × 0,8 6 12 M5 × 0,8
    32 12 40 (49) 29 67(76) 113 (122) 97 48 26 12 46 M6×1 10 13 13 5.1 48 (57) 034H9 Hlboký4 26 M6×1 7 14 M5 × 0,8
    40 15 49 (62) 36 83 (96) 139 (152) 119 60 30 14 56 M8 × 1,25 13 16 17 6.6 58(71) 042H9 Hlboký4 32 M8 × 1,25 9 17 M5 × 0,8

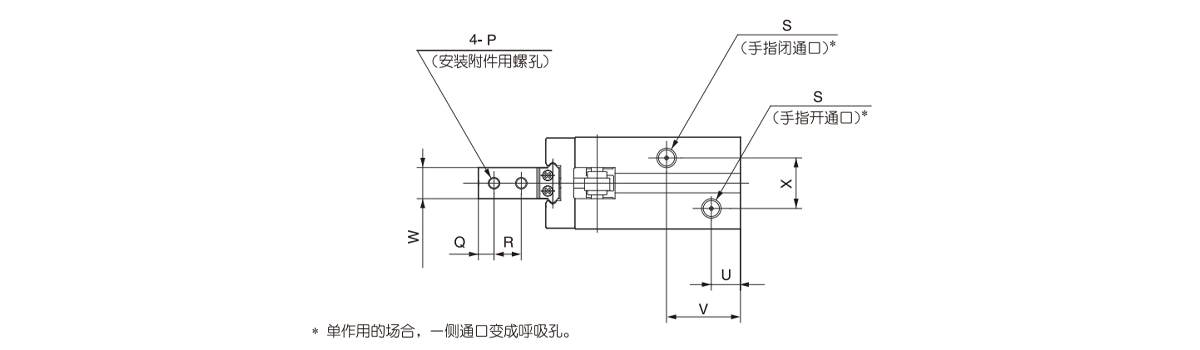

    Model
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Hlboký3 16,4 ± 0,05 5,2 ± 0,02 7,6 ± 0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Hlboký3 23,6 ± 0,05 6,5 ± 0,02 11 ± 0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Hlboký4 27,6 ± 0,05 7,5 ± 0,02 16,8 ± 0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Hlboký4 33,6 ± 0,05 10 ± 0,02 21,8 ± 0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Hlboké5 40 ± 0,1 12 ± 0,02 23 ± 0,02 46 26 24 3.3 11.5
    40 72 12 38 (45) 18 28 Ø5H9 Hlboké5 48 ± 0,1 14 ± 0,02 29 ± 0,02 56 32 29.4 3.7 13

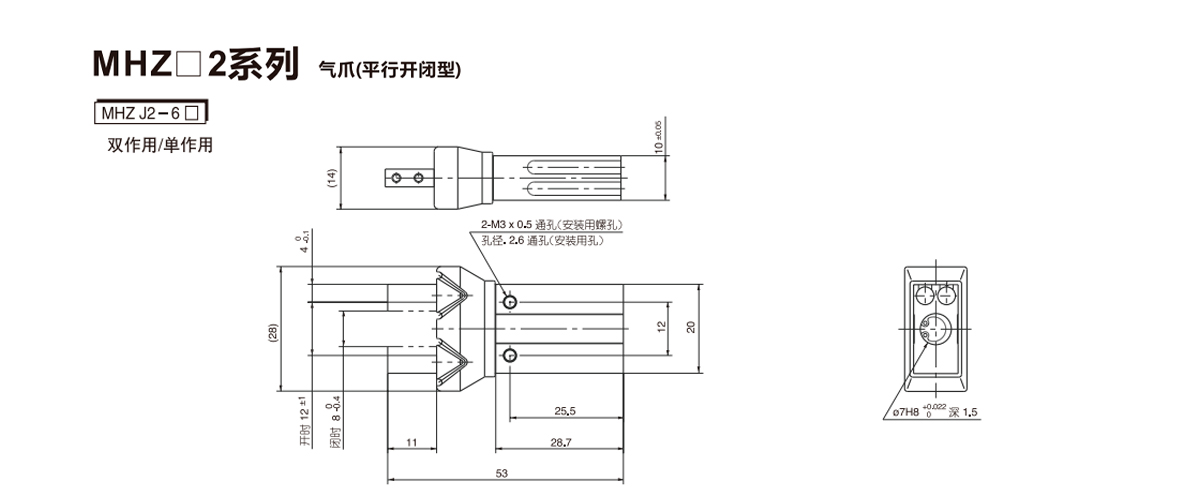

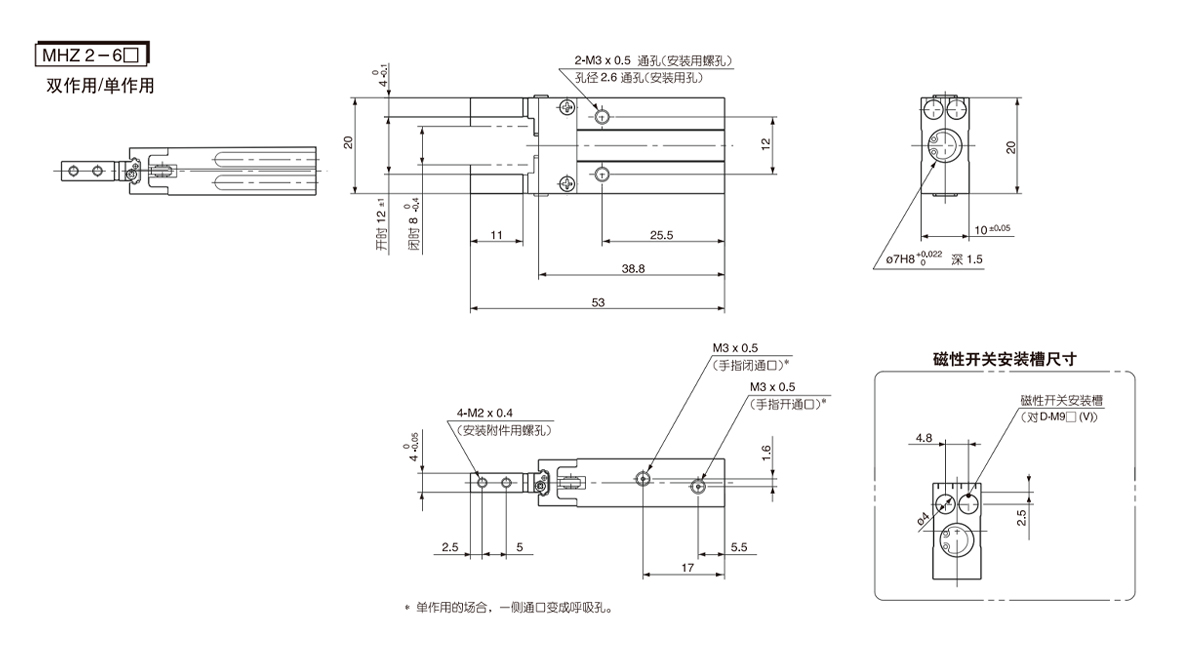

    Priemer valca
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16,4 ± 0,05 23 2 31 57 34 15.2 11.2 4 16 M3 × 0,5 6 5.5 6: 2.6 27 Ø11H9 Hlboký2 11.4 M2,5x4,5 3 5.7 M3 × 0,5 21 7 19 5 11 Ø2H9 Hlboký3 5,2 ± 0,02 7,6 ± 0,02 23 18 12 - 2.5
    16 23,6 ± 0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4 × 0,7 4.5 8 8 3.4 30 Ø17H9 Hlboký2 16 M3 × 0,5 4 7 M5 × 0,8 29.6 7.5 19 8 13 Ø3H9 Hlboký3 6,5 ± 0,02 11 ± 0,02 30.6 22 15 11.6 2
    20 27,6 ± 0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5 × 0,8 8 10 10 4.3 35 Ø21H9 Hlboký3 18.6 M4 × 0,7 5 9 M5 × 0,8 34.5 8.5 23 10 15 Ø4H9 Hlboký4 7,5 ± 0,02 16,8 ± 0,02 42 32 18 14 2
    25 33,6 ± 0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Hĺbka3,5 22 M5 × 0,8 6 12 M5 × 0,8 42 9 24 12 20 Ø4H9 Hlboký4 10 ± 0,02 21,8 ± 0,02 52 40 22 19 3.5
