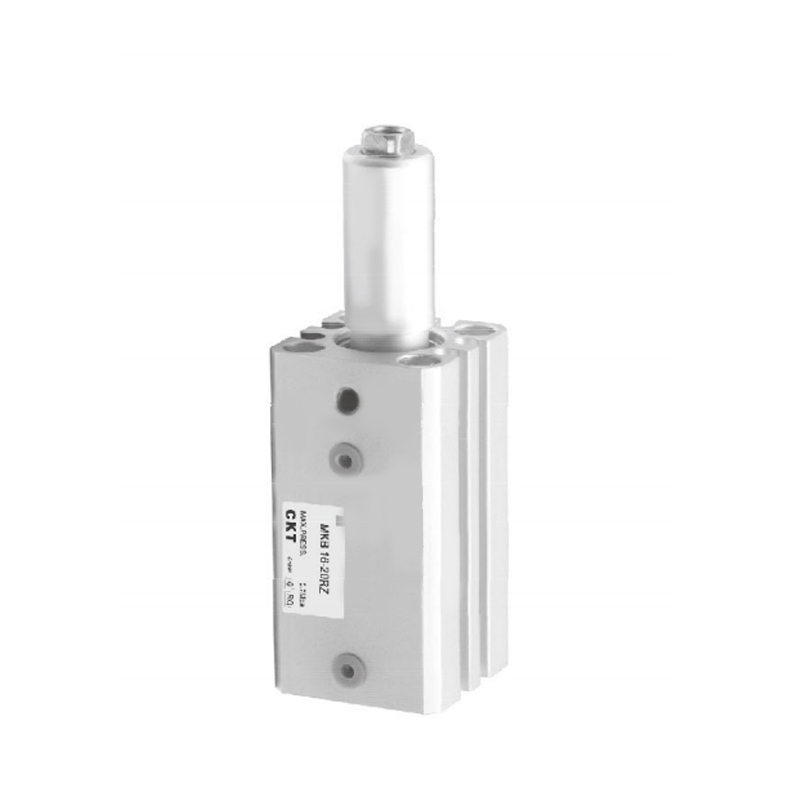

Rotačný upínací valec série MK
  • Rotačný upínací valec série MK
Rotačný valec

Rotačný upínací valec série MK

Rotačný upínací valec série MK je kompozitný pneumatický pohon s integrovaným rotačným pohonom a funkciami radiálneho upínania. Jeho integrovaná konštrukcia dosahuje rotačné polohovanie obrobku a pevné uzamykanie synchrónne prostredníctvom jedného valca, čím sa výrazne optimalizuje zložitosť mechanického systému.

Základné vlastnosti:
▸ Dvojčinná kompozitná štruktúra

Časové prepojenie otáčania a upínania sa realizuje pri pohone vzduchovým okruhom, bez potreby dodatočného prevodového mechanizmu, čím sa eliminuje chyba koordinácie viacerých pohonov

▸Výhoda úspory miesta

Os otáčania a upínacia čeľusť sú koaxiálne usporiadané, čo znižuje axiálny inštalačný priestor o viac ako 40% v porovnaní s deleným riešením

▸Zamykanie s vysokou tuhosťou

Mechanizmus klinového rozpínania sily vytvára mechanický samosvorný účinok v koncovej polohe a upínacia sila zostáva neovplyvnená kolísaním zdroja vzduchu

▸Prispôsobivosť v širokom rozsahu

Modulárne rozhranie je kompatibilné so štandardnými montážnymi doskami ISO a podporuje prispôsobený zdvih upínacej čeľuste a uhol natočenia (90°/180°)

▸Dlhodobá ochrana tesnenia

Vodiaca časť má tesniaci krúžok odolný proti opotrebeniu s dvojitým okrajom a vnútorná integrovaná štruktúra na škrabanie prachu je vhodná na rezanie prostredia olejovej hmly

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok
ĎALŠÍ:Žiadny ďalší článok

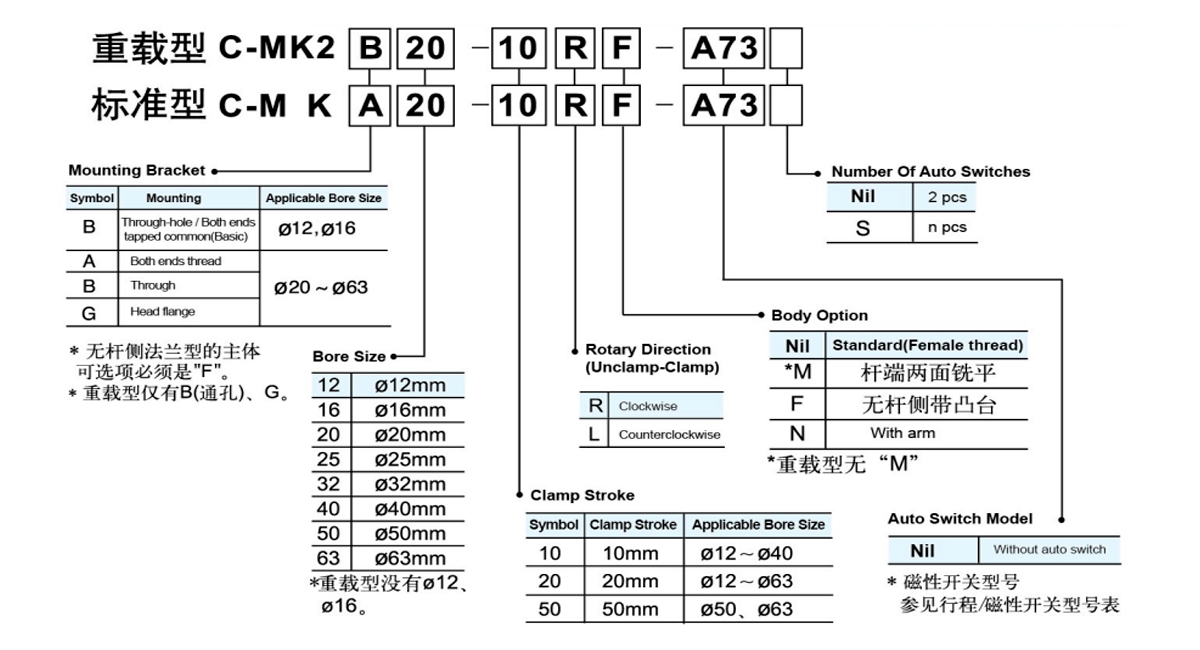

  • Veľkosť otvoru (mm) 12 16 20 25 32 40 50 63
    Tekutina Vzduch
    Akcia Dvojité pôsobenie
    Maximálny prevádzkový tlak 1 MPa
    Minimálny prevádzkový tlak 0,1 MPa
    Teplota okolia a kvapaliny S automatickým prepínaním: -10~ 60 ℃ Bez automatického prepínania: -10~ 70 ℃
    Rýchlosť piestu 50-200 mm/s
    Vankúš Gumový nárazník
    Tolerancia dĺžky zdvihu (mm) 0.6
    -0,4
    * Mazanie Nevyžaduje sa
    Rotačný uhol 90°±10°
    Smer otáčania V smere hodinových ručičiek · Proti smeru hodinových ručičiek
    Rotačný zdvih (mm) 7.5 9.5 15 19
    Zdvih svorky (mm) 10 ·20 20 ·50
    Prípustný ohybový moment (M · m) 1 3.8 7 13 27 47 107 182
    **Teoretická upínacia sila (N) 40 7.5 100 185 300 525 825 1400
    Nerotačná presnosť (časť svorky) ±14° ±1,2° ±0,9° ±0,7°
    Potrubný port M5 × 0,8 Rc¹/8 Rc¹/4
    *Ak chcete použiť mazanie, použite ISOVG32.
    * * Pri tlaku 0,5 MPa.

  • Zdvih   /Auto   Prepnutie   Model
    Použiteľné
    Veľkosť otvoru
    (mm)     		* Model s automatickým prepínaním
    Základný typ
    In-line Ø12,Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    Perpend-
    icular     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Označenie dĺžky drôtu: Bez označenia - 0,5 m, L - 3 m, Z - 5 m
    Príklad: A73, A73L

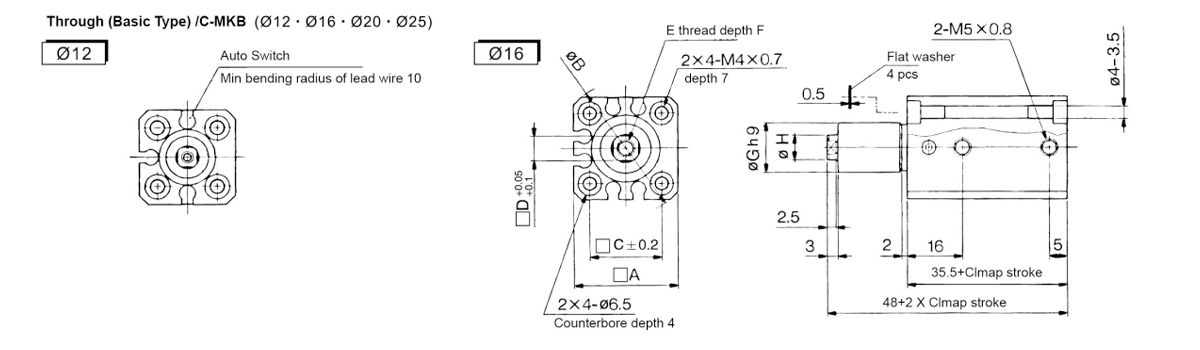

  • Základné
    Model A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3 × 0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5 × 0,8 6.5 14 8

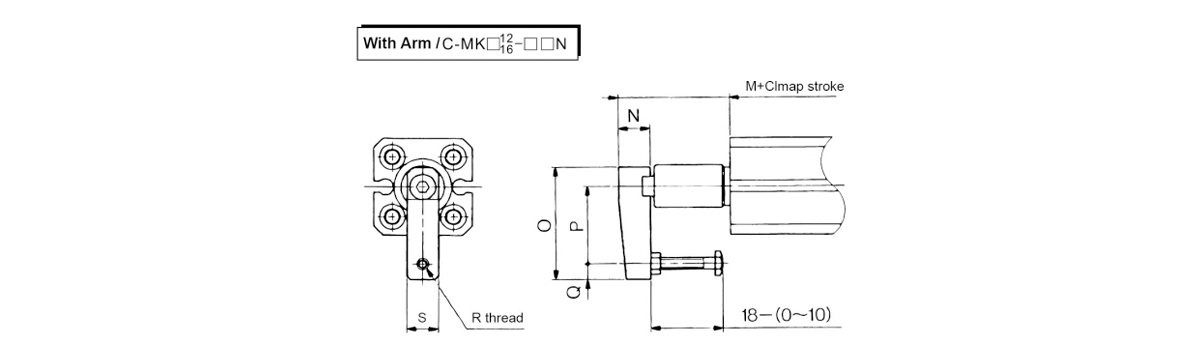

    S Arm
    Model M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3 × 0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4 × 0,7 11

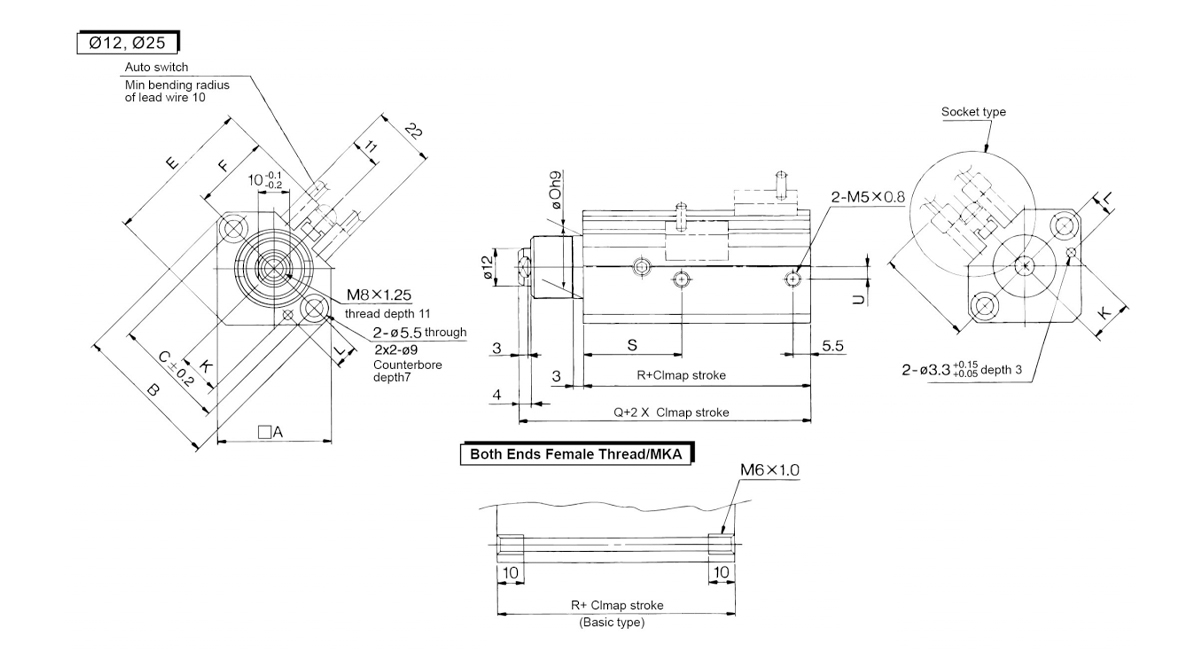

    Model A B C E F K L Oh9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5 = 0,15 7,5 ± 0,15 20-8,052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16 ± 0,15 8 ± 0,15 238052 73.5 63 32 5
    Poznámka 1) Vyššie uvedené rozmery vychádzajú z magnetického spínača D-A73L.
    Poznámka 2) Keď je piestna tyč úplne vysunutá, pridajte upínací zdvih a spätný zdvih na príslušné rozmery.

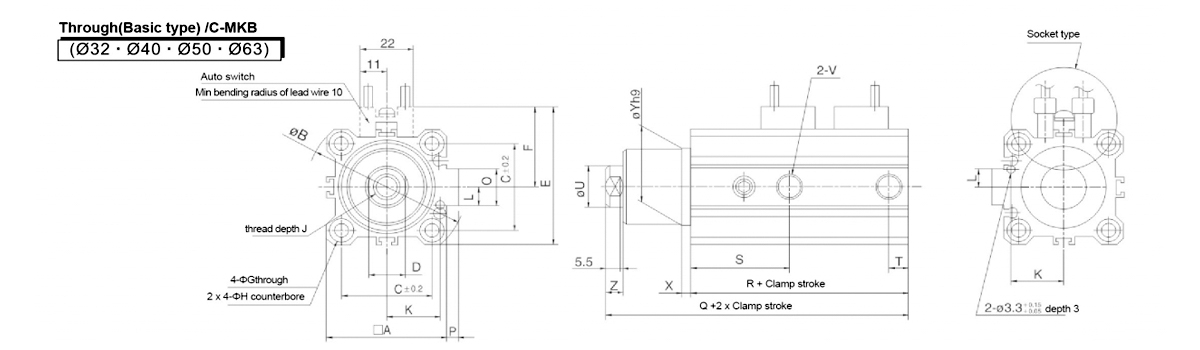

    Model A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 hlboko 7 M10 × 1,5 12 20 ± 0,15 7 ± 0,15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 hlboko 7 M10 × 1,5 12 24 ± 0,15 7 ± 0,15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 hlboko 8 M12 × 1,75 15 30 ± 0,15 8 ± 0,15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0,2 -0,062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 hlboký 10,5l M12 × 1,75 15 35±0,15 9 ± 0,15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0,2 -0,062

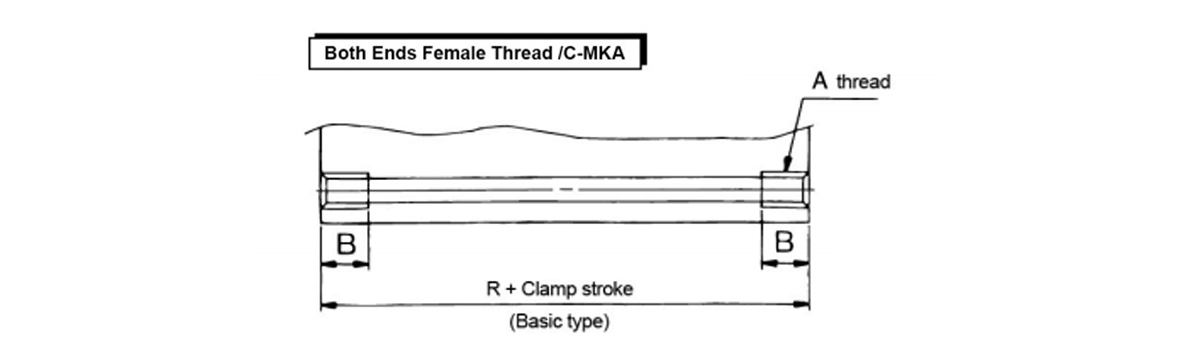

    Model A B
    C-MKA32 M6 × 1,0 10
    C-MKA40 M6 × 1,0 10
    C-MKA50 M8 × 1,25 14
    C-MKA63 M10 × 1,5 18

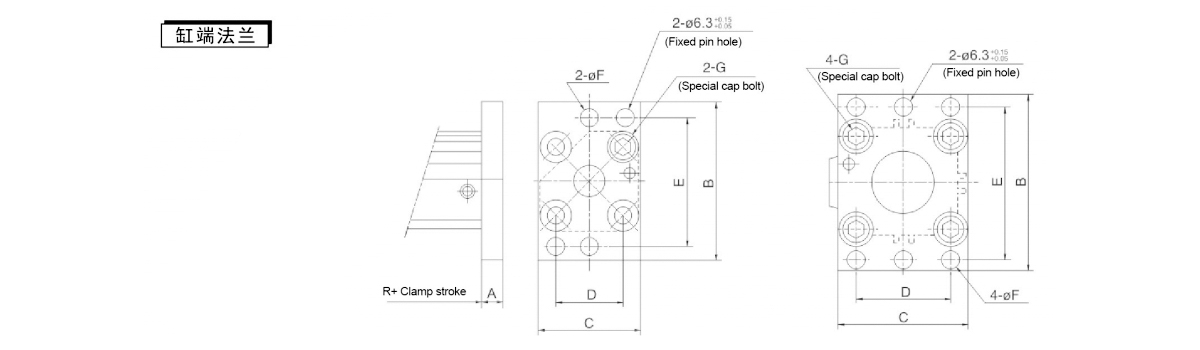

    Koncová príruba valca
    Komponenty Použiteľné
    Veľkosť otvoru     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6 × 1,0
    C-MK-F025 25 8 64 42 28 52 6.6 M6 × 1,0
    C-MK-F032 32 8 65 48 34 56 5.5 M6 × 1,0
    C-MK-F040 40 8 72 54 40 62 5.5 M6 × 1,0
    C-MK-F050 50 9 89 67 50 76 6.6 M8 × 1,25
    C-MK-F063 63 9 8 80 60 92 9 M10 × 1,5
    Poznámka: Pri inštalácii príruby sa uistite, že ste vybrali typ inštalácie bočného krytu valca bez pístnice: C-MK□□-□□F.

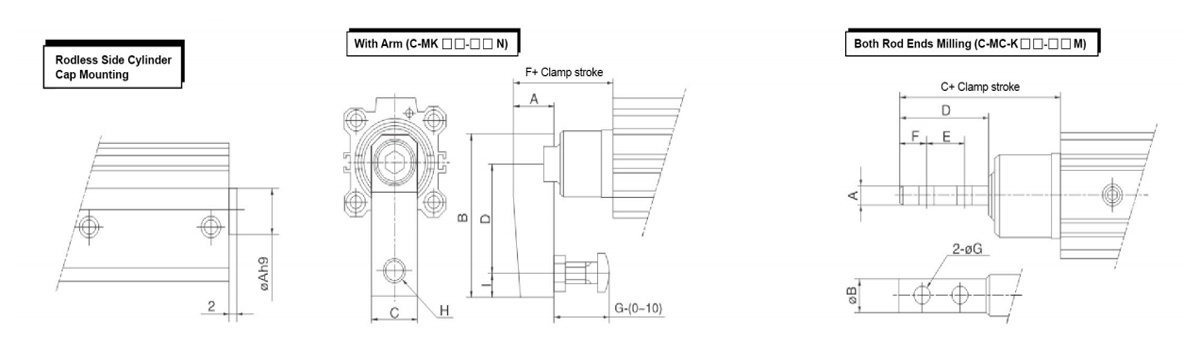

    Montáž uzáveru bočného valca bez tyče S Arm Frézovanie oboch tyčí
    Model A B C D F G H I Model A B C D E F G
    Model Ah9 C-MKD20-□ON 14 51 16 35 22 22 M6 × 1,0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6 × 1,0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8 × 1,25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8 × 1,25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10 × 1,5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10 × 1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
