Posuvný valec série MXS (krížové valčekové vedenie) Typ s dvoma valcami Dodávatelia

Domov / Produkty / Vzduchový valec / Posuvný valec / Posuvný valec série MXS (krížové valčekové vedenie) Typ s dvoma valcami

Posuvný valec série MXS (krížové valčekové vedenie) Typ s dvoma valcami Posuvný valec série MXS (krížové valčekové vedenie) Typ s dvoma valcami
  • Posuvný valec série MXS (krížové valčekové vedenie) Typ s dvoma valcami
  • Posuvný valec série MXS (krížové valčekové vedenie) Typ s dvoma valcami
Posuvný valec

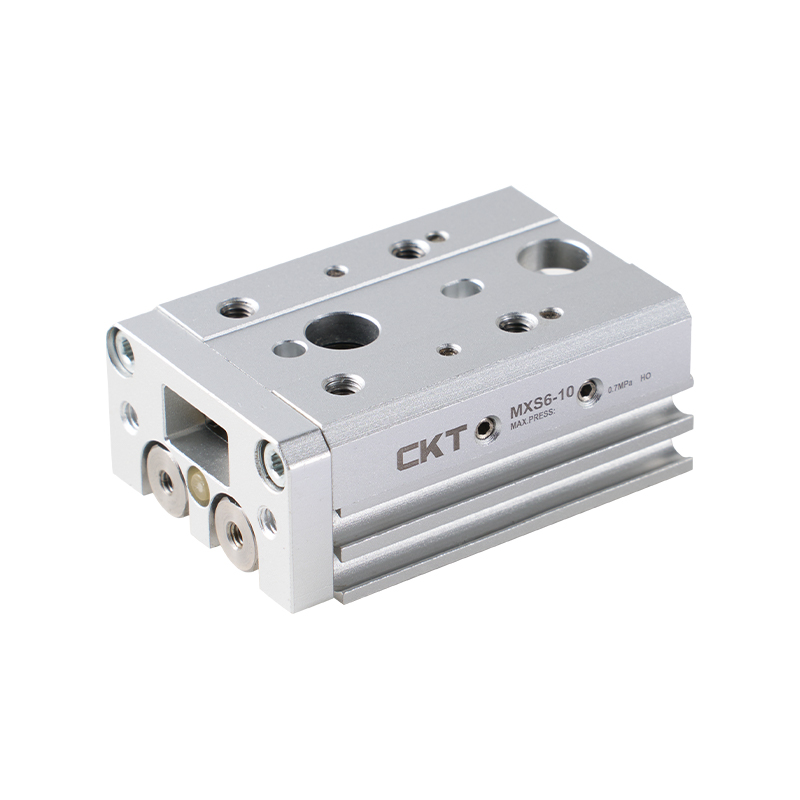

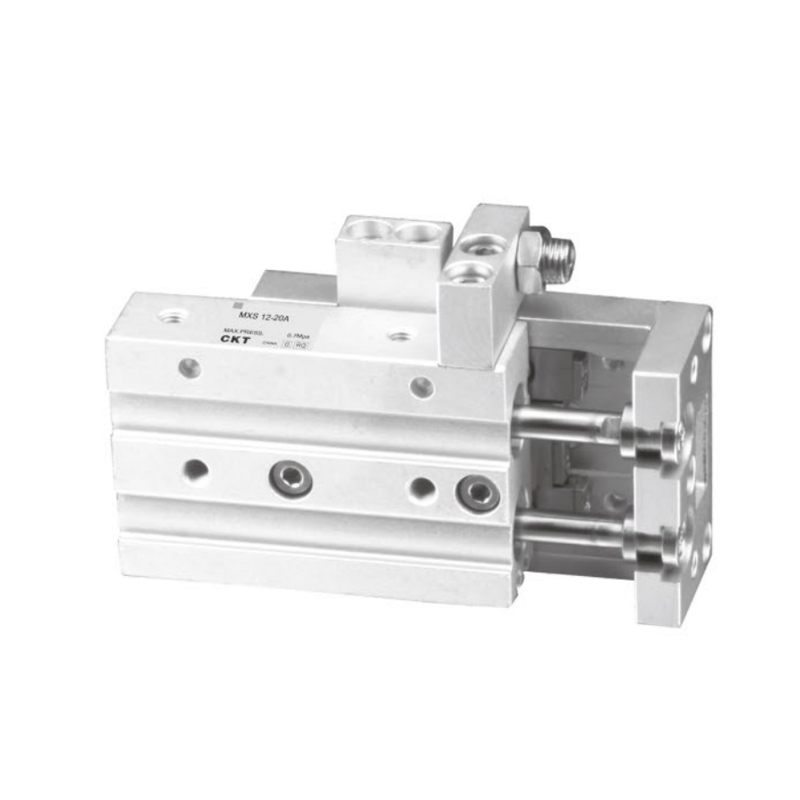

Posuvný valec série MXS (krížové valčekové vedenie) Typ s dvoma valcami

1. Voliteľné s nastaviteľným zdvihovým zariadením (0-5 mm);
2. Konštrukcia dvojitého valca, 2-násobok výstupnej sily, tenký objem;
3. Valec a pracovný stôl sú kombinované, aby sa zmenšila celková veľkosť;
4. Je prijatý dizajn krížového valcového vedenia, trenie je malé, medzi valcom a pracovným stolom nie je žiadna medzera, vhodná na presnú montáž;
5. Môže byť inštalovaný z troch strán;
6. Vstavaný typ magnetického krúžku, možno nainštalovať magnetický spínač.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Posuvný valec série MXQ (obehové lineárne vedenie) Typ s dvojitým valcom (Ø6~Ø25)
ĎALŠÍ:Žiadny ďalší článok
  • Špecifikácia

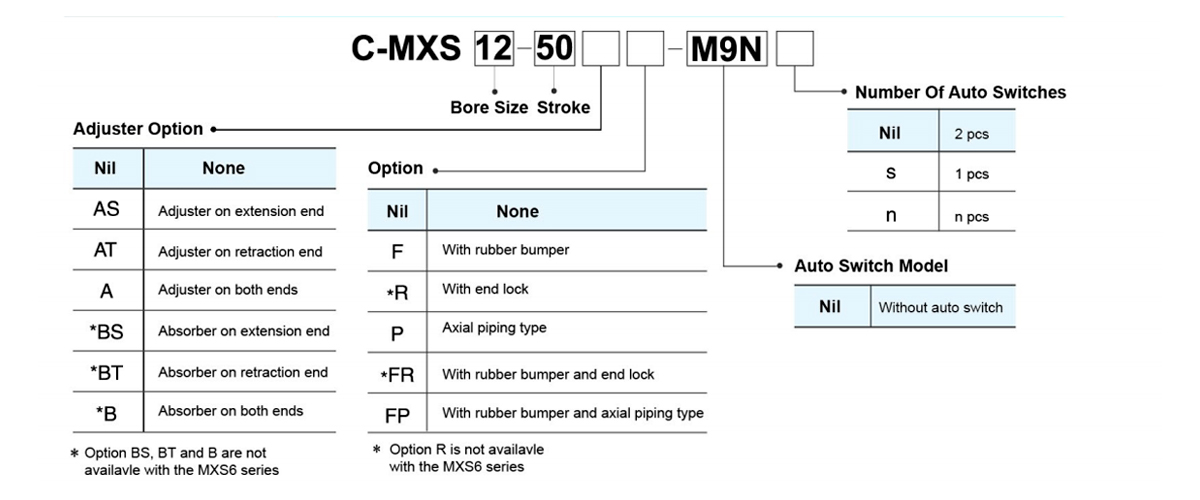

    Model C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     16 C-MXS     20 C-MXS     25
    Veľkosť otvoru mm) Ø6x2
    (rovná sa Ø8)     		Ø8x2
    (rovná sa Ø11)     		Ø12x2
    (rovná sa Ø17)     		Ø16x2
    (rovná sa Ø22)     		Ø20x2
    (rovná sa Ø28)     		Ø25x2
    (rovná sa Ø35)
    Tekutina Vzduch
    Akcia Dvojité pôsobenie
    Max. Sorking Pressure 07 MPa
    Min.pracovný tlak 0,15 MPa
    Teplota -10～ 60℃ (bez mrazenia)
    Rýchlosť piestu 50 až 500 mm/s
    Vankúš Gumový nárazník (štandard)
    Mazanie Nevyžaduje sa
    Priemer pripojenia M3 × 0,5 M5 × 0,8 Rc 1/8
    *Ak chcete použiť mazanie, použite  ISOVG32 .

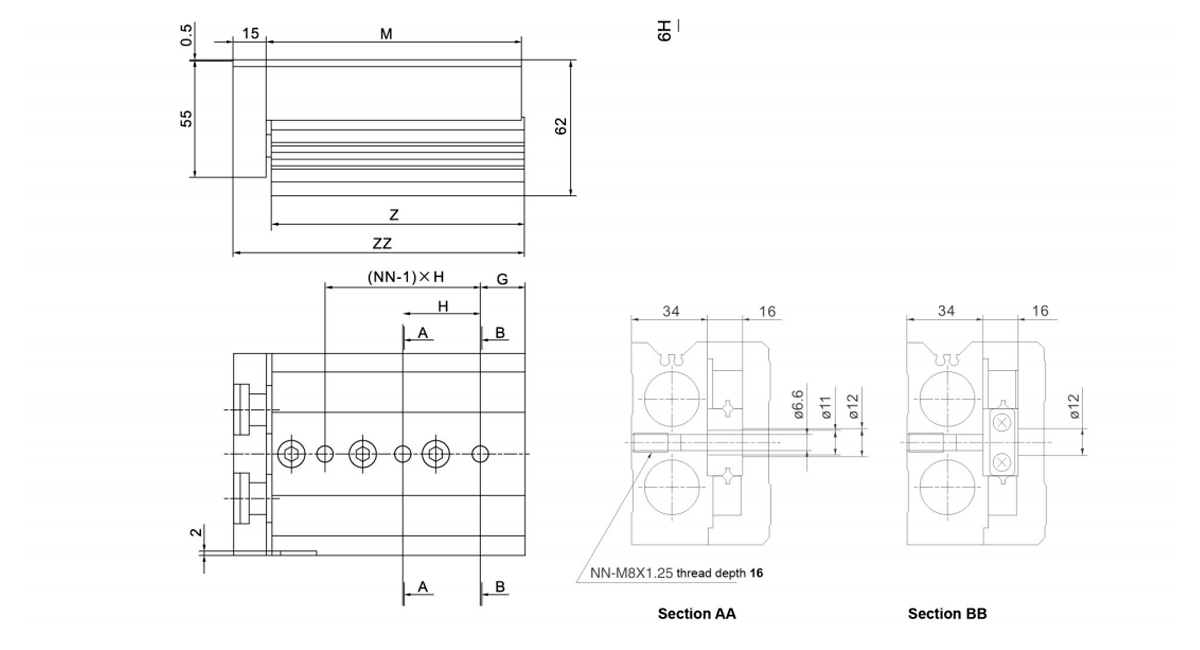

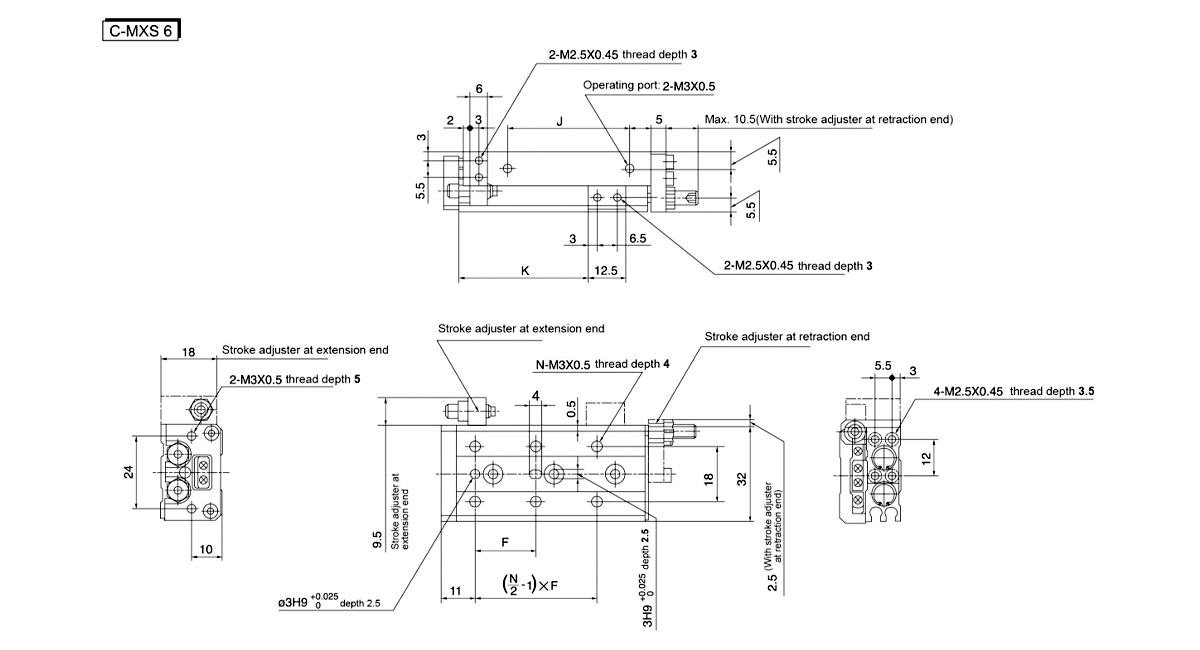

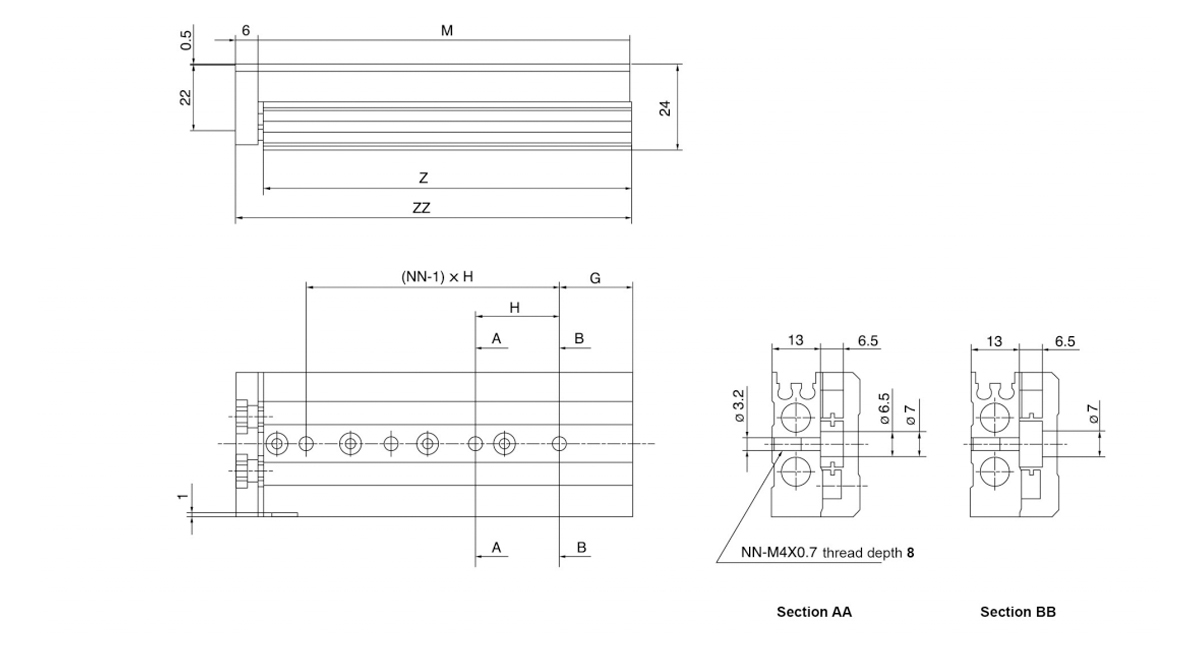

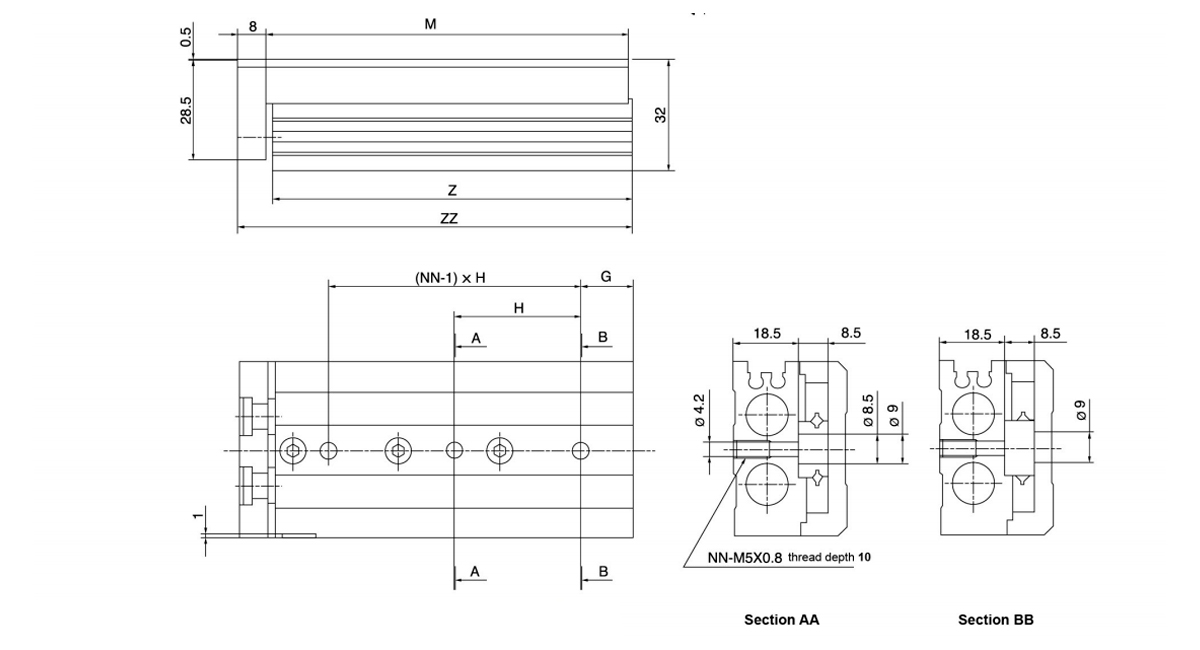

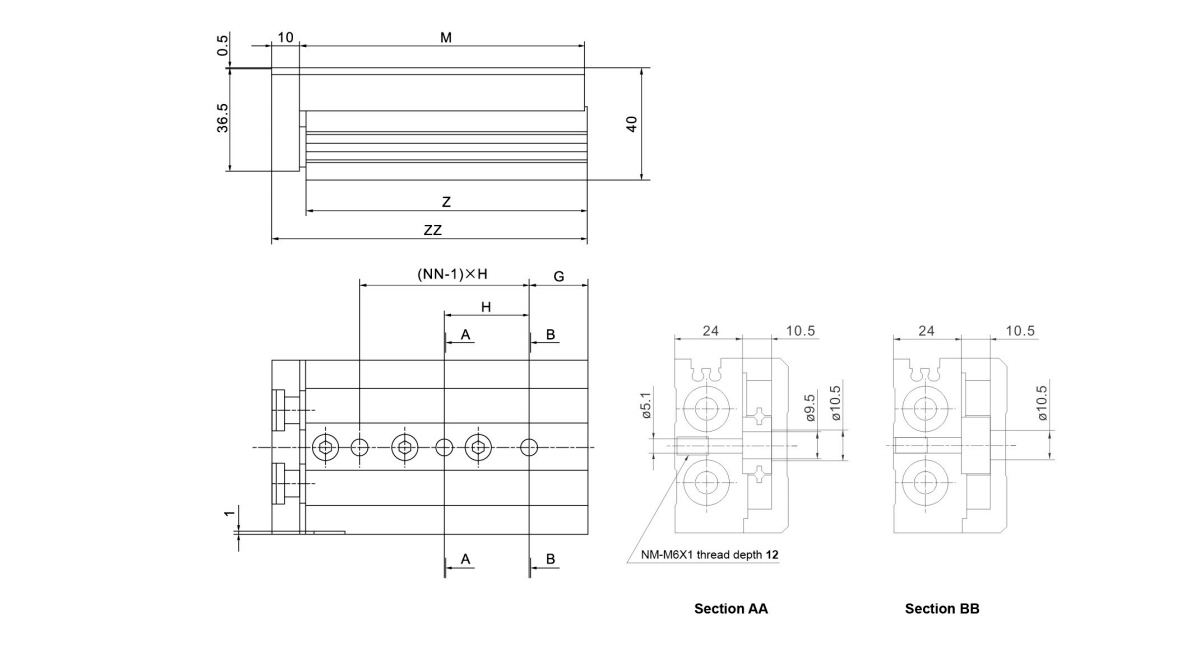

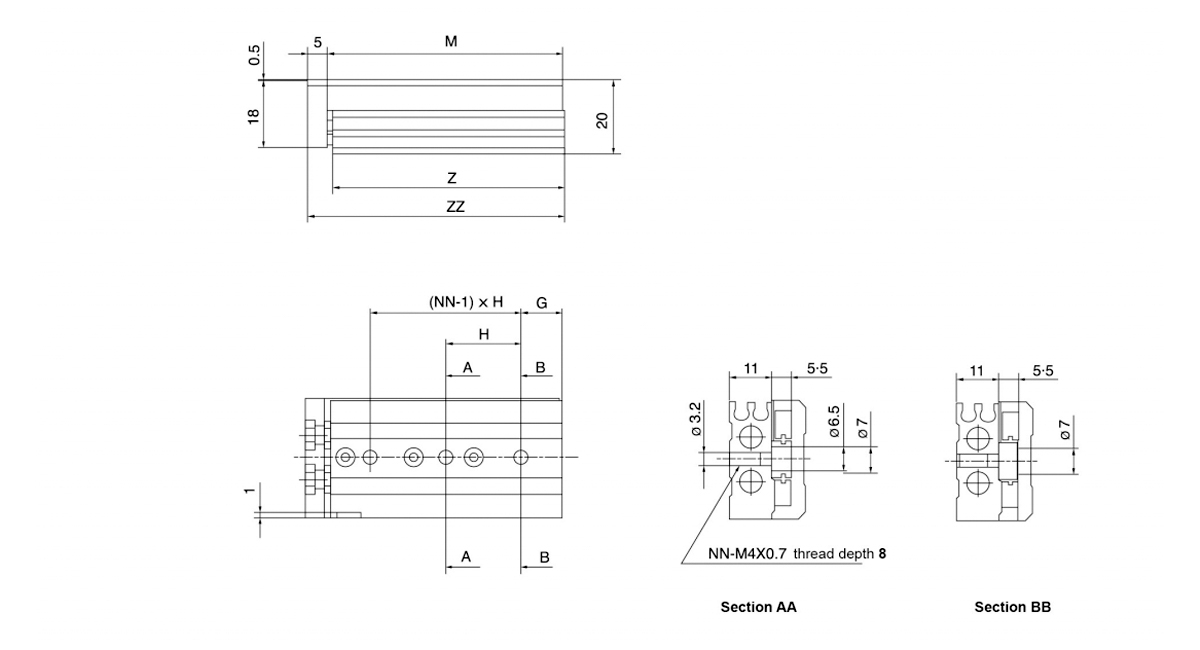

  • Model F N G H NN 1 J K M Z ZZ
    C-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    C-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    C-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    C-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    C-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

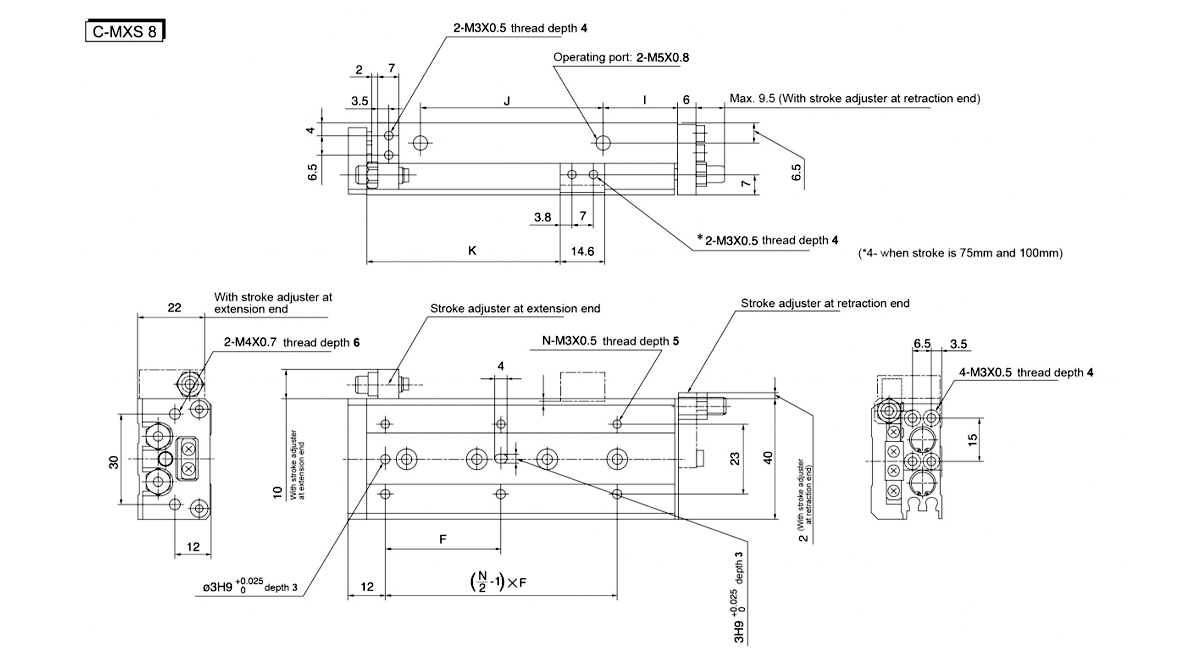

    Model F N G H NN I J K M Z ZZ
    C-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    C-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    C-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    C-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    C-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    C-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

    Model F N G H NN 1 J K M Z ZZ

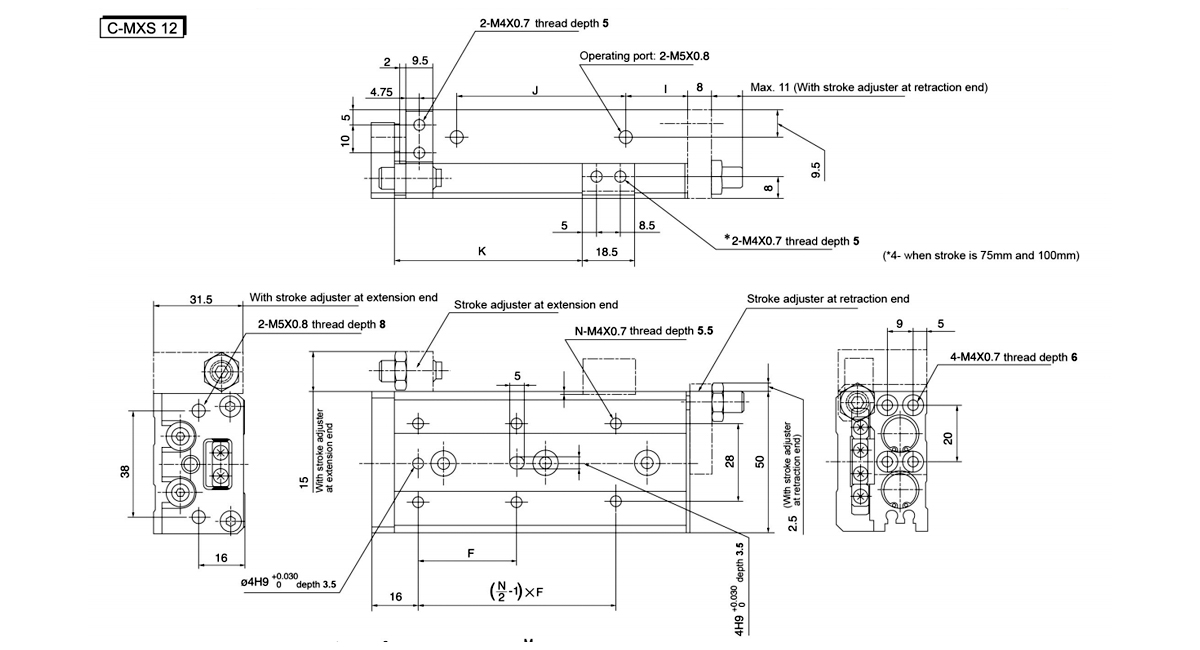

    C-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    C-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    C-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    C-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    C-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    C-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    C-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

    Model F N G H NN 1 J K M Z ZZ

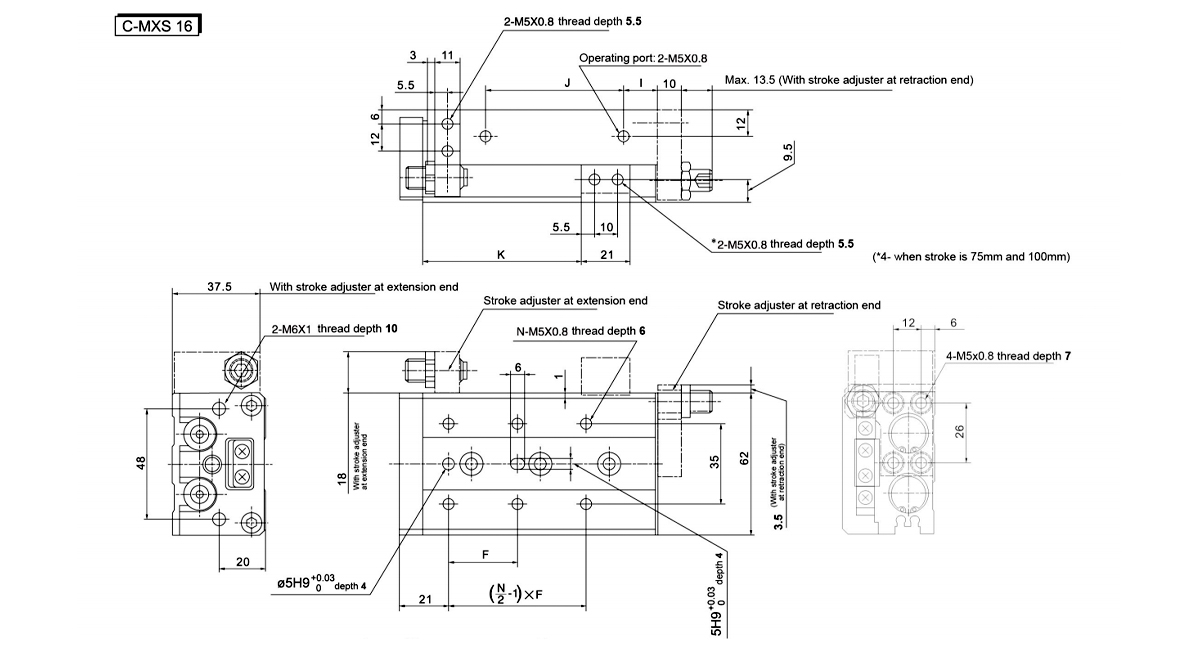

    C-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    C-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    C-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    C-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    C-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    C-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    C-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    C-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

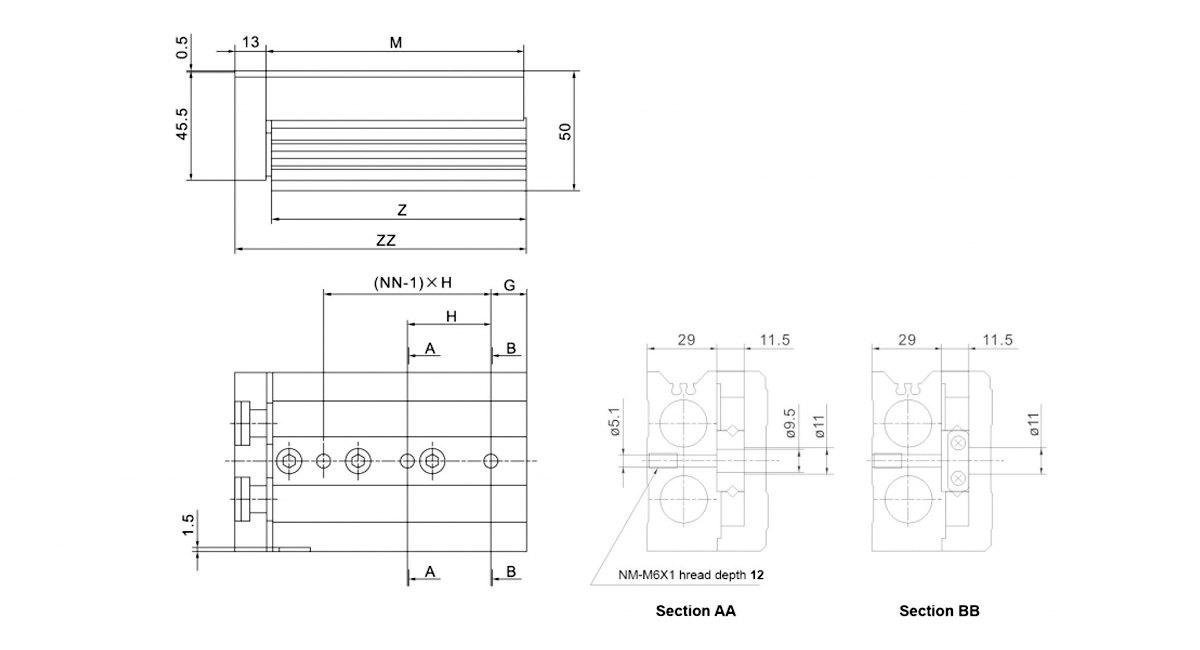

    Model F FF N G H NN - J K M Z ZZ

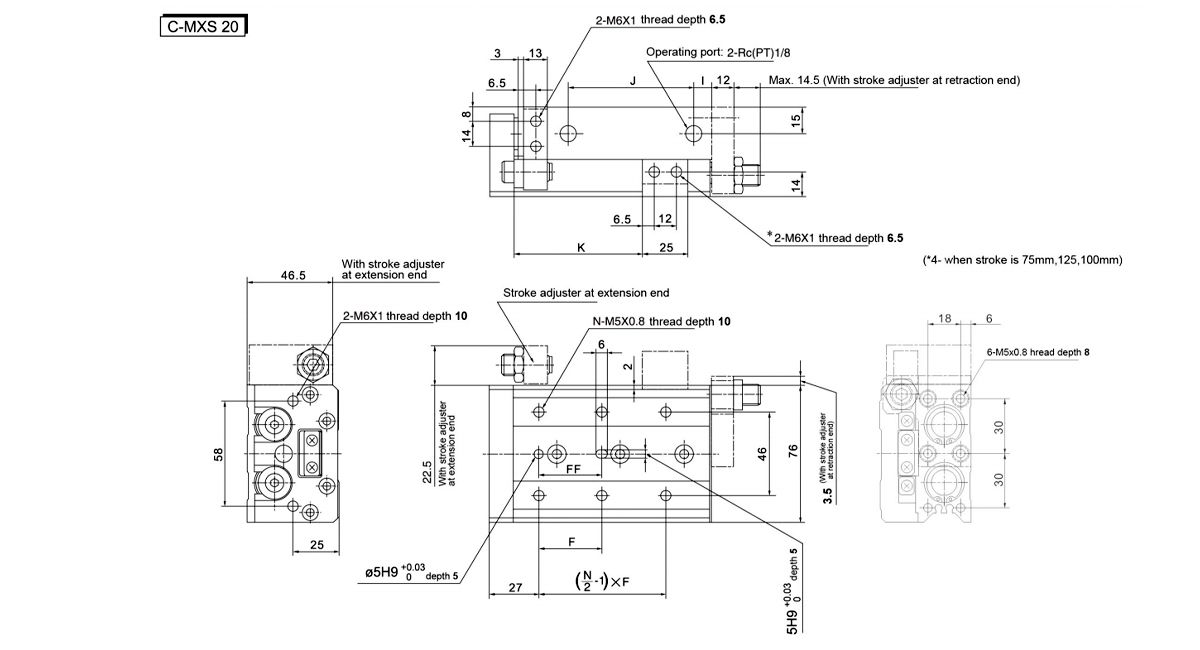

    C-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    C-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    C-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    C-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    C-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    C-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    C-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    C-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    C-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

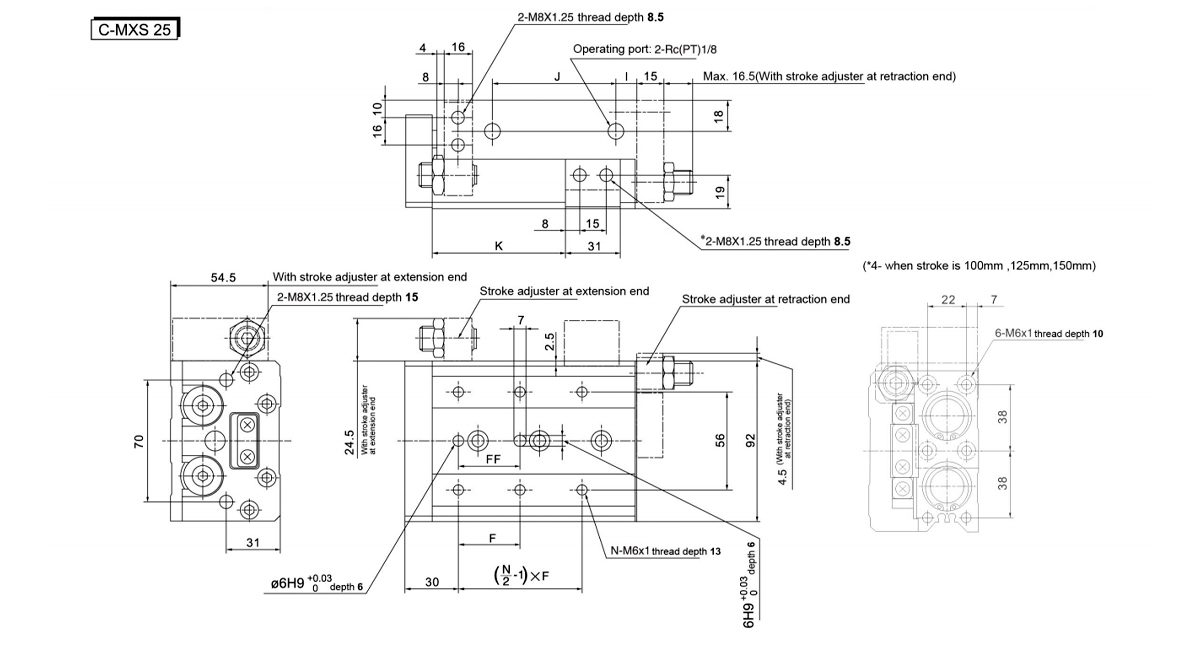

    Model F FF N G H NN I J K M Z ZZ
    C-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    C-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    C-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    C-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    C-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    C-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    C-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    C-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

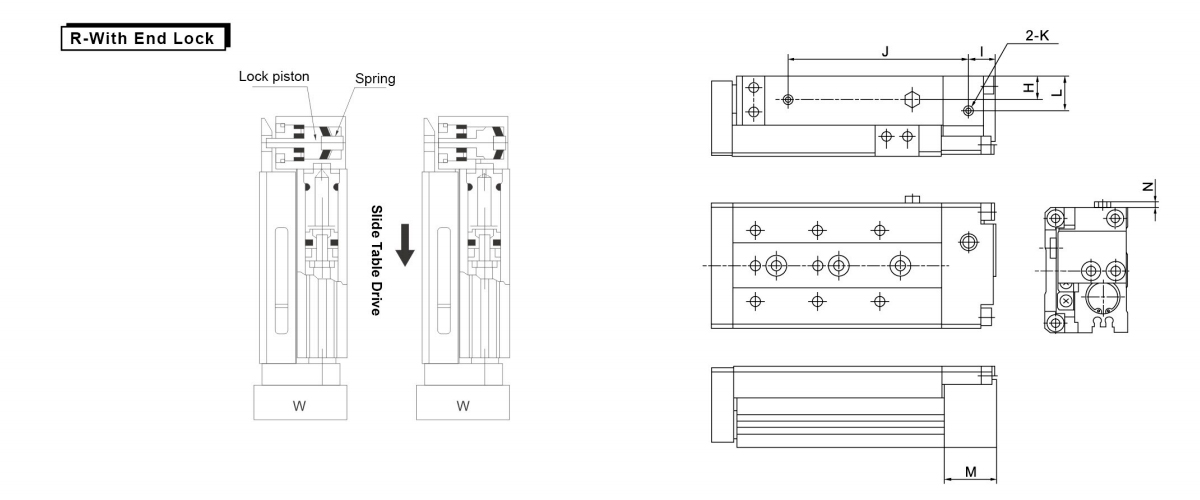

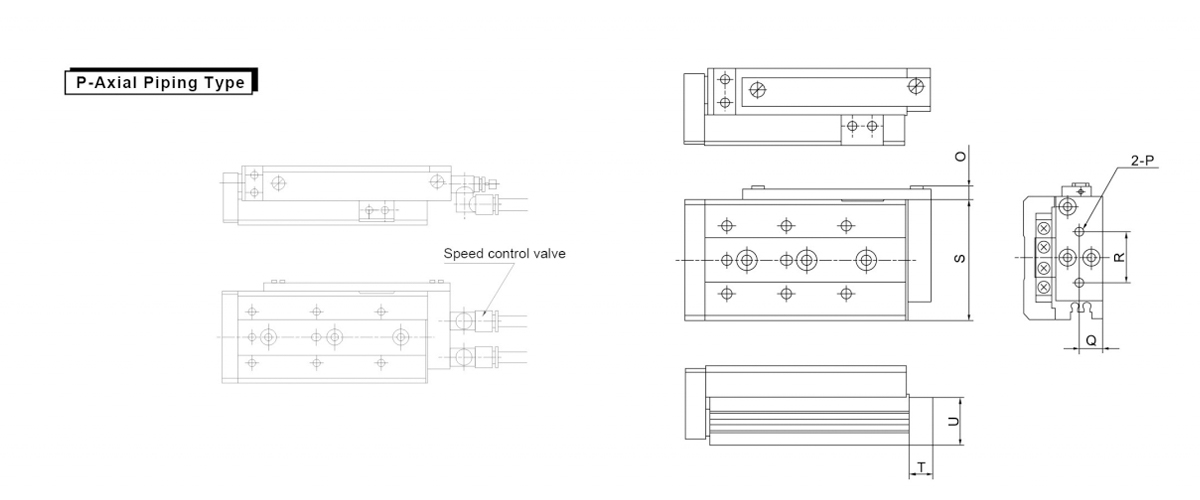

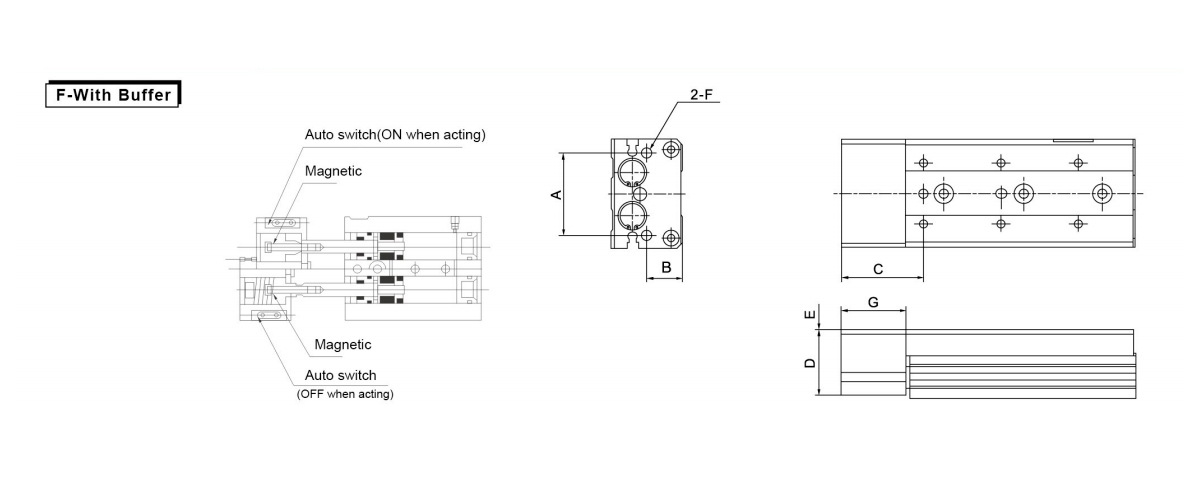

    Model A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 M3 × 0,5 22 - - - - - - - - - - - - - - - 5.6 M3X0,5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 M4 × 0,7 22.5 6.5 9 39 44 55 73 91 141 - - - M3X0,5 10 15.5 3 6.5 M5X0,8 6.5 15 40 12 13.5
    C-MXS12 38 16 37 30 0.5 M5 × 0,8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - M5X0,8 14.5 20 3 6.5 M5X0,8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 M6×1 30 12 13 62 62 62 72 87 137 185 235 - M5X0,8 18 25 3 6.5 M5X0,8 12 26 62 12 23.5
    C-MXS20 58 25 44.5 45.5 0.5 M6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 Rc1/8 20 30 11.5 Rc1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 M8 × 1,25 35 18 18 76 76 76 86 99 140 181 239 279 Rc1/8 25.5 35 11.5 Rc1/8 18 40 92 20 35.5
