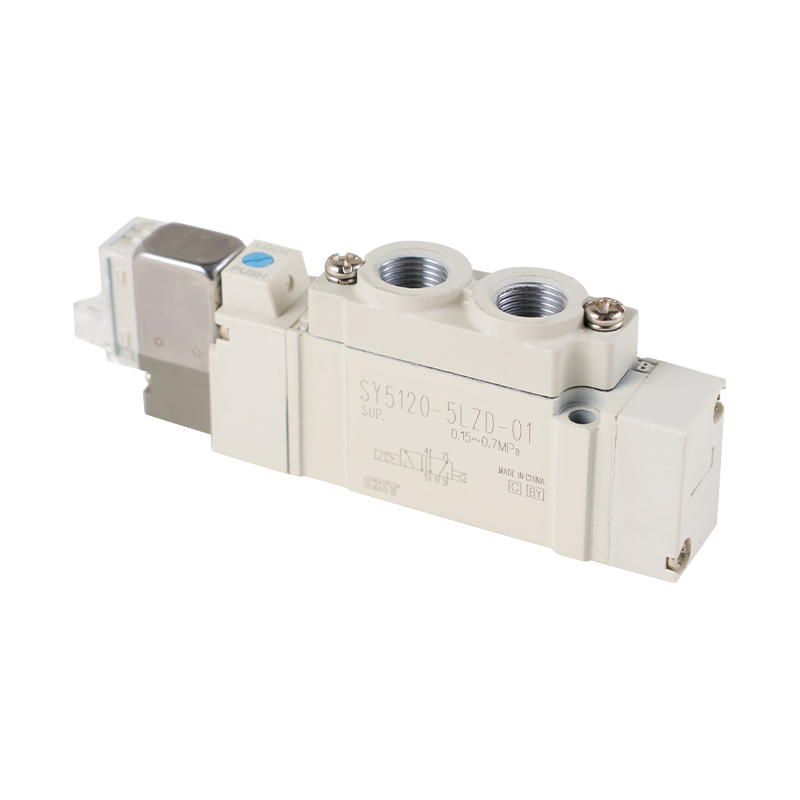

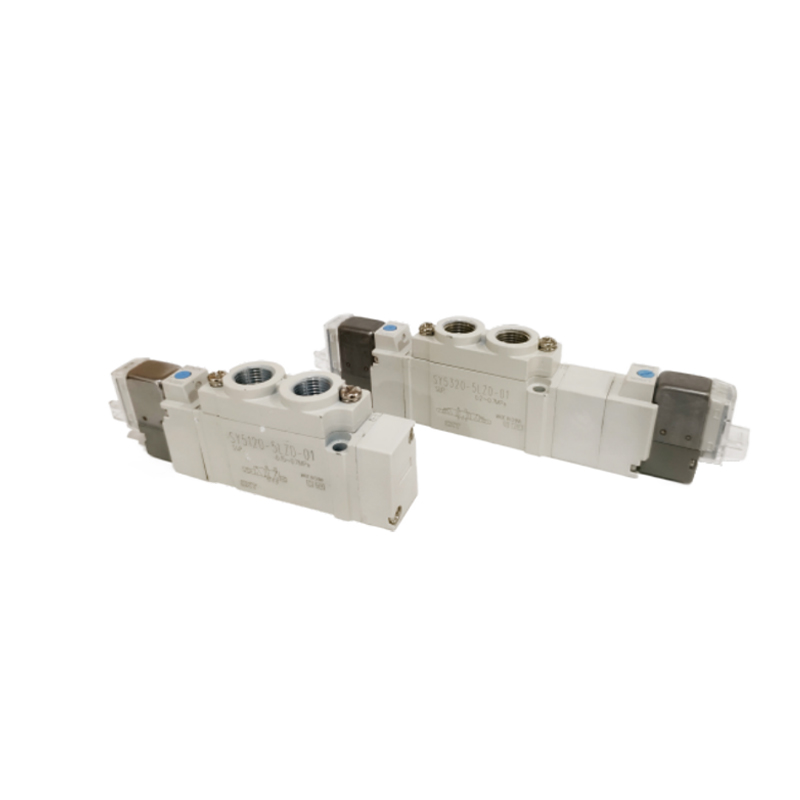

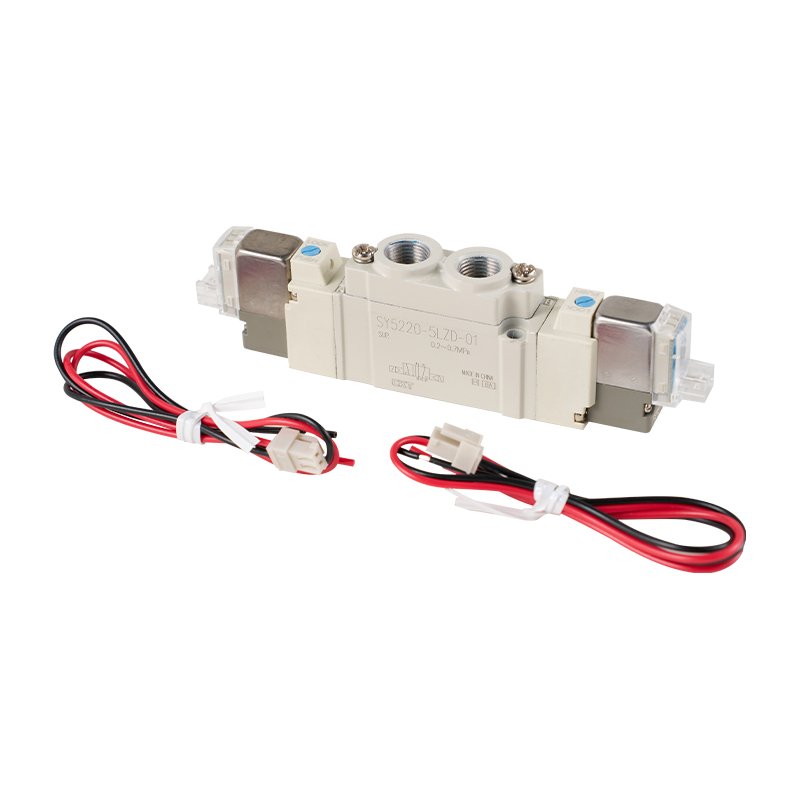

5-cestný solenoidový ventil série SY Typ s priamym potrubím/jednotlivý typ

5-cestný solenoidový ventil série SY s priamym potrubím/jednoduchý typ je základný pohon vhodný pre pneumatické riadiace systémy. Prijíma dizajn monolitickej konštrukcie, podporuje priame pripojenie potrubia a zjednodušuje proces inštalácie a konfigurácie systému.

Hlavné vlastnosti:
Kompaktná architektúra a flexibilné rozšírenie: Jeho miniaturizovaná fyzická štruktúra výrazne šetrí priestor zariadenia a jeho modulárna štruktúra podporuje rýchlu kombináciu so štandardnou základňou, vďaka čomu je ľahké vybudovať centralizovaný riadiaci integrovaný systém ventilových ostrovčekov.

Charakteristiky efektívneho prenosu tekutiny: Vnútorný prietokový kanál je topologicky optimalizovaný tak, aby účinne potláčal straty tlakovej energie, zlepšoval účinnosť stredného prietoku a pomáhal znižovať celkovú úroveň spotreby energie systému.

Diverzifikované riešenia konfigurácie rozhrania: Poskytuje dve štandardné formy rozhrania: závitové pripojenie a rýchly zásuvný modul, ktorý sa môže prispôsobiť požiadavkám na pripojenie potrubia za rôznych pracovných podmienok a zvýšiť kompatibilitu nasadenia na mieste.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok
ĎALŠÍ:Priamočinný 3-cestný solenoidový ventil série 35 MAC ventil
  • séria SY3000 SY5000 SY7000
    Používanie tekutín Atmosféra
    Typ interného pilota
    Rozsah prevádzkového tlaku
    MPa     		2-polohové jednoduché elektrické ovládanie 0,15 až 0,7
    2-polohové duálne elektrické ovládanie 0,1 až 0,7
    Teplota okolia a stredná teplota ℃ -10~50 (ale nie zmrazené)
    Maximálna pracovná frekvencia Hz 2-polohové jednoduché elektrické ovládanie, double electric control 10 5 5 5
    3-polohový 3 3 3 3
    Metóda manuálnej prevádzky Neuzamykateľný tlačidlový typ, otočný uzamykací typ s otočným stlačením nástroja, otočný uzamykací typ s ručným stlačením
    Spôsob odvzdušnenia pilotného ventilu Centralizované odvzdušňovanie hlavných a riadiacich ventilov
    Dodávka ropy Nie
    Montážna poloha Sloboda
    Niete) Shock/vibration resistance m/s² 150/30
    Ochranná konštrukcia Prachotesný (IP65 pre typ zásuvky DIN a typ konektora M8)
    Niete) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Odolnosť voči vibráciám: Pozdĺž axiálneho smeru cievky hlavného ventilu a pohybujúceho sa železného jadra a kolmo na axiálny smer sa pri každej podmienke pod napätím a bez napájania vykoná vibračný test podľa 45~2000 Hz a nevyskytuje sa žiadna porucha (pre počiatočnú hodnotu).

  • Špecifikácie solenoidu
    Menovité napätie cievky V DC 24, 12.
    AC 50 % oHz 220
    Prípustné kolísanie napätia
    Príkon W DG Štandardné 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    S obvodom na úsporu energie 0,1 ((so svetlom)
    ※ Zdanlivý výkon VA AC 220 V
    [230 V]     		1,30 (so svetlami: 1,34)
    [1,42 (so svetlami: 1,46]     		1,27 (so svetlami: 1,46)
    [1,39 (so svetlami: 1,60)]
    Obvod prepäťovej ochrany Dióda (typ zásuvky DIN, nepolarizovaný typ ako variabilný odpor)
    Kontrolka LED (neónové pre zásuvku DIN typu AC)
    Čas odozvy
    SY3000 SY5000 SY7000
    Funkcia Čas odozvy ms (pri 0,5 MPa) Funkcia Čas odozvy ms (pri 0,5 MPa) Funkcia Čas odozvy ms (pri 0,5 MPa)
    Žiadne kontrolky a prepätie
    Ochranné obvody     		Žiadne kontrolky a prepätie
    Ochranné obvody     		Žiadne kontrolky a prepätie
    Ochranné obvody
    2-polohové jednoduché elektrické ovládanie Menej ako 12 2-polohové jednoduché elektrické ovládanie Menej ako 19 2-polohové jednoduché elektrické ovládanie Menej ako 31
    2-polohové duálne elektrické ovládanie Menej ako 10 2-polohové duálne elektrické ovládanie Menej ako 18 2-polohové duálne elektrické ovládanie Menej ako 27A
    Charakteristiky toku/hmotnostné tabuľky
    Model /séria SY3000
    Ventil
    Modelky     		Funkcia Kaliber prijímača Charakteristiky prietoku Kvalita g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Priame
    Outlet     		tvar L,
    M-tvar
    Socket     		Tvar W
    M8
    Kovanie
    C[dm³
    s bar)]     		b CV C[dm³
    s bar)]
    SY3□20
    -□-M5     		2-bitovýovýový Jedno elektrické ovládanie
    Dvojité elektrické ovládanie     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Model / séria SY5000
    Ventil
    Modelky     		Funkcia Kaliber prijímača Charakteristiky prietoku Kvalita g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Priame
    Outlet     		tvar L,
    M-tvar
    Socket     		Tvar W
    M8
    Kovanie
    C[dm³
    s bar)]     		b CV C[dm³
    s bar)]
    SY5□20
    -□-01     		2-bitovýovýový Jedno elektrické ovládanie
    Dvojité elektrické ovládanie     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Model /séria SY7000
    Ventil
    Modelky     		Funkcia Kaliber prijímača Charakteristiky prietoku Kvalita g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Priame
    Outlet     		tvar L,
    M-tvar
    Socket     		Tvar W
    M8
    Kovanie
    C[dm³
    s bar)]     		b CV C[dm³
    s bar)]
    SY7□20
    -□-02     		2-bitovýovýový Jedno elektrické ovládanie
    Dvojité elektrické ovládanie     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

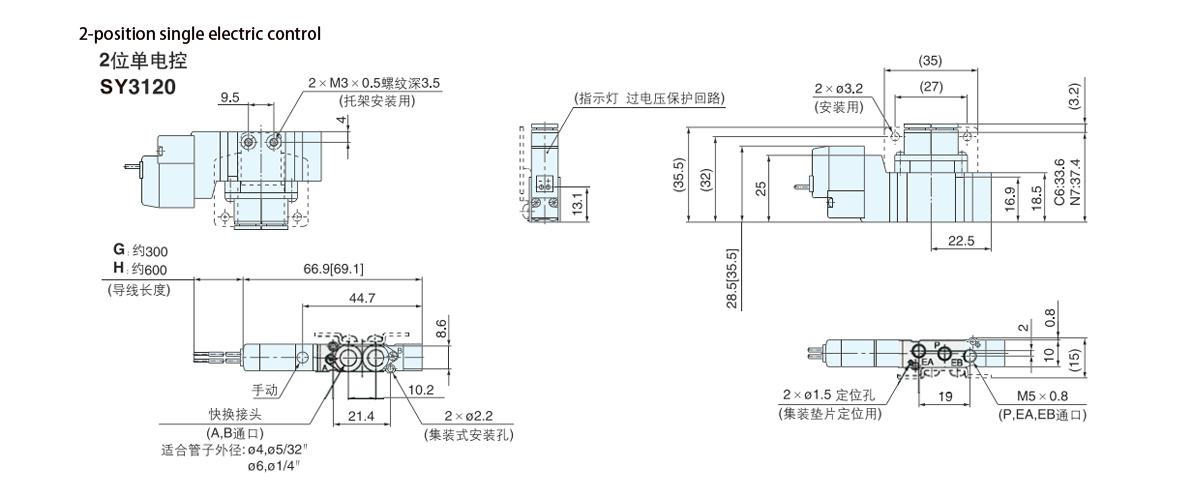

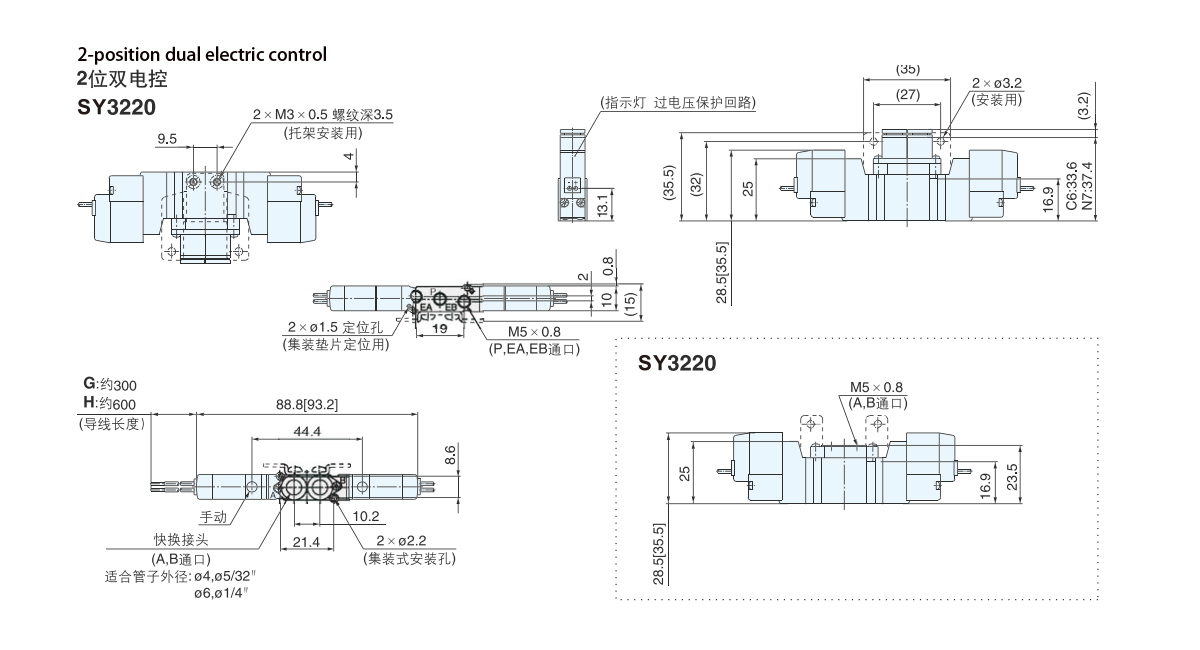

  • Vonkajšie rozmery série SY3000

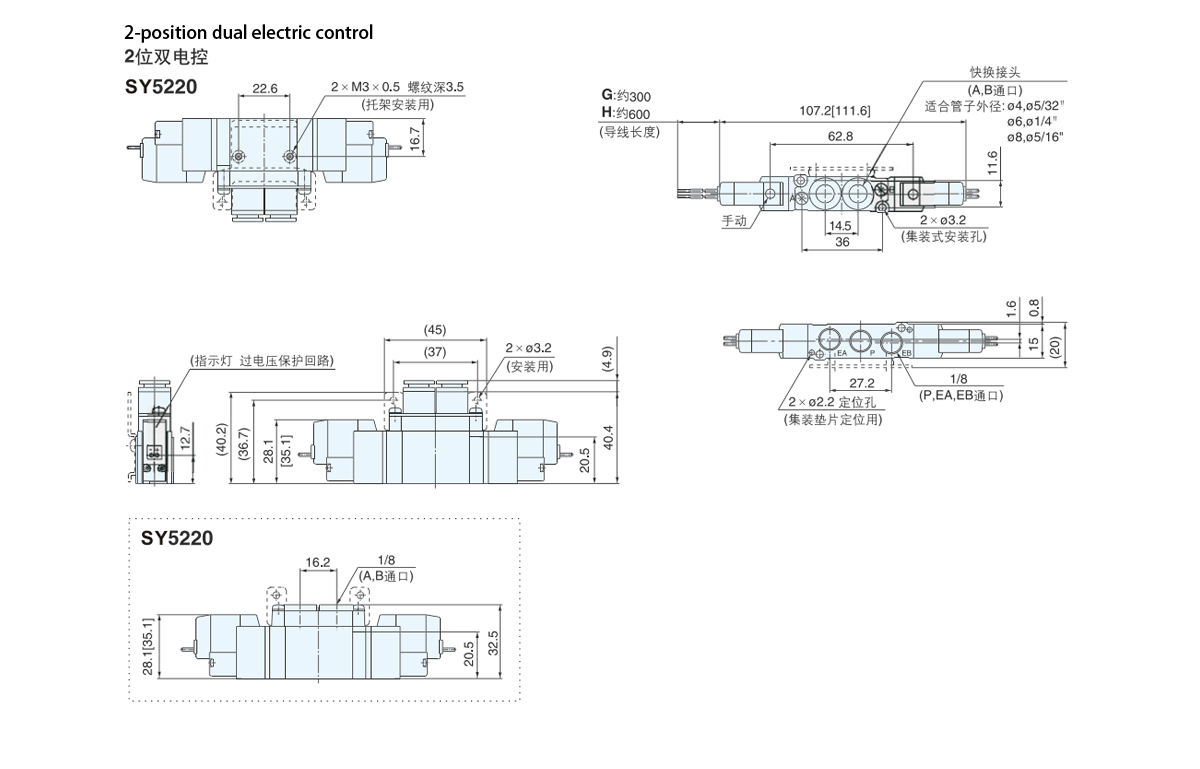

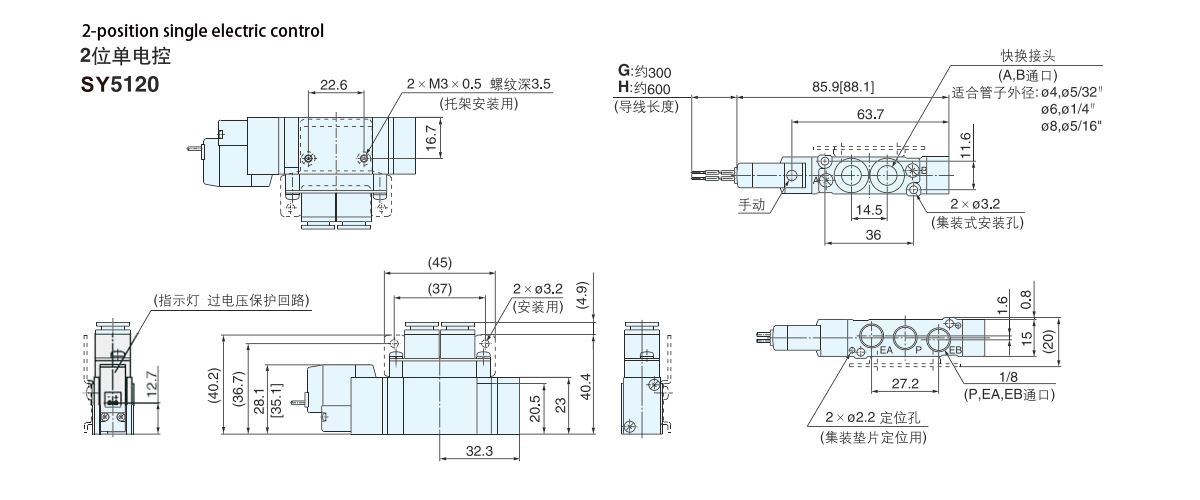

    Vonkajšie rozmery série SY5000

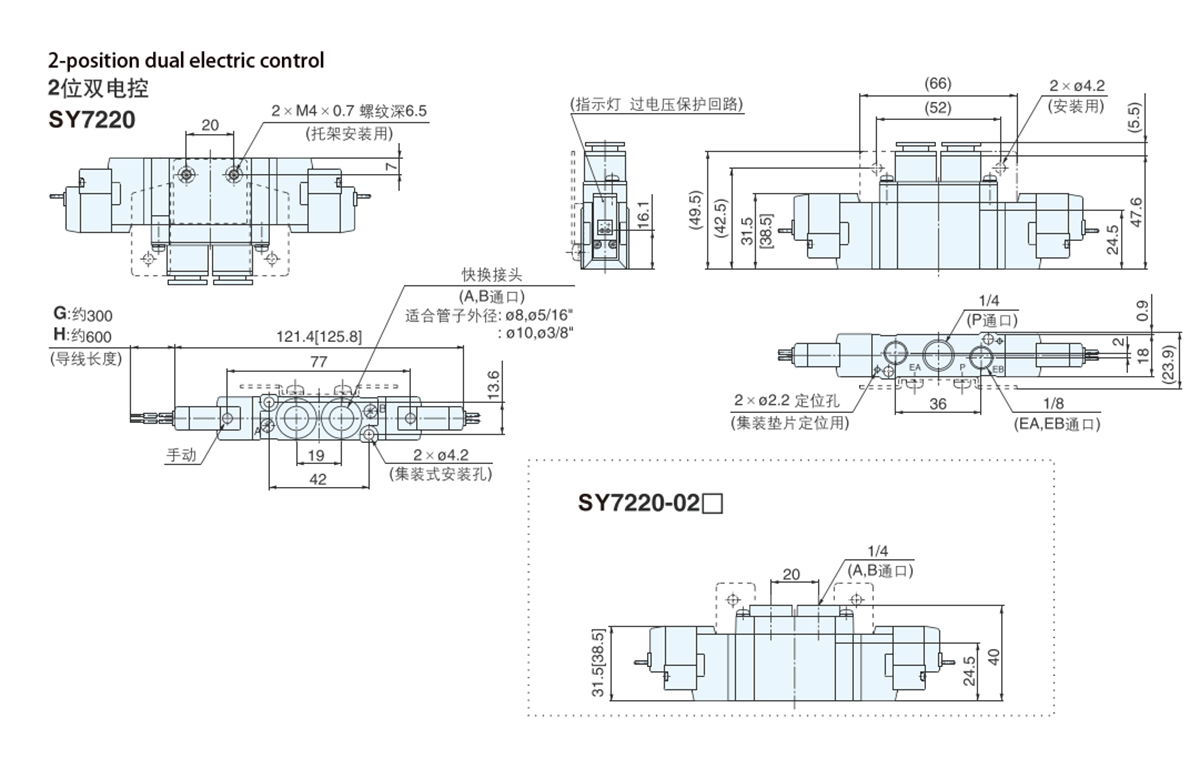

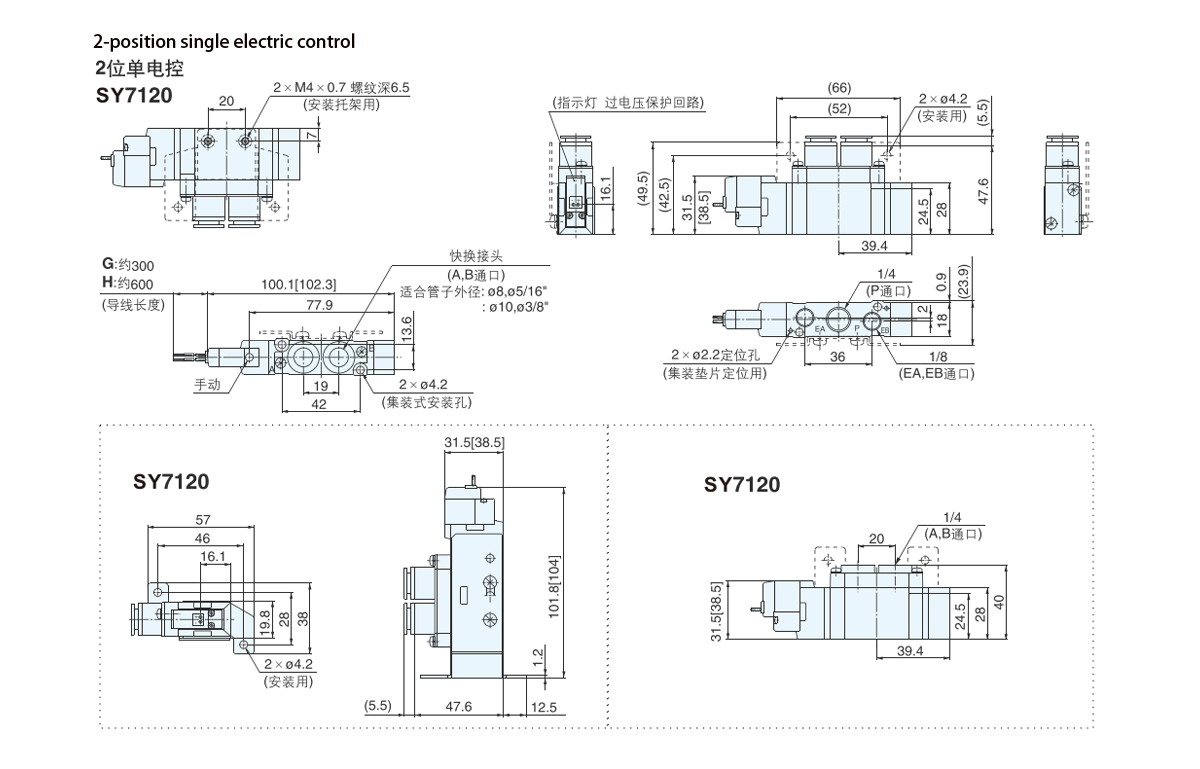

    Vonkajšie rozmery série SY7000
