Jednodotykové kovanie z nehrdzavejúcej ocele série KQB2
  • Jednodotykové kovanie z nehrdzavejúcej ocele série KQB2
Jednodotykové kovanie z nehrdzavejúcej ocele

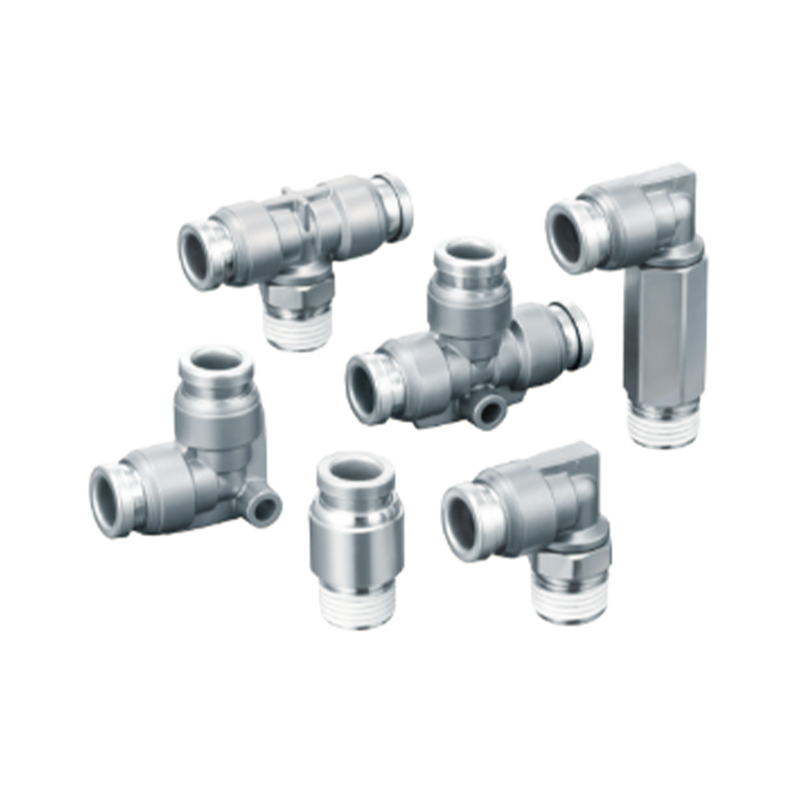

Jednodotykové kovanie z nehrdzavejúcej ocele série KQB2

Jednodotyková armatúra z nehrdzavejúcej ocele série KQB2 využíva vysokokvalitnú integrovanú technológiu lisovania z nehrdzavejúcej ocele, ktorá je špeciálne navrhnutá pre scenáre prenosu tekutín, ktoré vyžadujú rýchlu demontáž a spoľahlivé tesnenie, spĺňajúce komplexné požiadavky na čistotu a odolnosť v priemyselnom prostredí.

Základné vlastnosti
Stabilita materiálu: Celonerezová konštrukcia má prirodzenú odolnosť proti korózii, zabraňuje riziku kontaminácie média a prispôsobuje sa acidobázickému prostrediu a kolísaniu teploty a tlaku
Okamžitý uzamykací mechanizmus: Dizajn jednosmerného zámku push-pull realizuje slepé prevádzkové pripojenie a vstavaný samokompenzačný tesniaci krúžok eliminuje riziká úniku
Rozšírenie kompatibility systému: Podporuje modulárne sériové pripojenie viacerých priemerov potrubí, čo umožňuje flexibilnú konfiguráciu uzlov odbočiek v zložitých potrubiach
Optimalizácia nákladov na údržbu: Funkcia demontáže a montáže bez použitia náradia výrazne skracuje prestoje zariadenia a štruktúru prídržnej pružiny je možné vymeniť nezávisle, aby sa znížili náklady na údržbu

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:KQG2 Séria SUS316 z nehrdzavejúcej ocele jedným dotykom
ĎALŠÍ:Žiadny ďalší článok
  • Špecifikácie
    Použitá kvapalina Vzduch, voda, para
    Rozsah tlaku Poznámka 2) -100 kPa až 1 MPa Poznámka 3)
    Tlaková skúška tlak 3,0 MPa
    Teplota okolia a teplota kvapaliny Poznámka 4) -5 až 150 °C (ale nezmrazené) Poznámka 3)
    Použitý tuk Bez špecifikácie maziva
    Tesnenie závitových častí S tmelom
    Poznámka 1) Voda nemôže byť použitá s mäkkými nylonovými hadicami.
    Poznámka 2) Keďže netesnosť nie je nulová, nepoužívajte údržbu vákua na skúšky tesnosti atď. Poznámka 3) Skontrolujte rozsah prevádzkového tlaku a rozsah prevádzkovej teploty potrubia.
    Poznámka 4) Nainštalujte vložku za nasledujúcich podmienok (okrem □3.2).
    · Pri použití v prostrediach alebo s kvapalinami vystavenými náhlym zmenám teploty.
    · Pri použití pri vysokých teplotách.

    Vhodné pre potrubia
    Materiál rúrky FEP, PFA, nylon, mäkký nylon Poznámka 1), polyuretán, polyolefín
    Vonkajší priemer rúry Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Obloženie nastavené teplotné podmienky
    Použité rúrky Teplota
    Rúry FEP/séria TH Nad 80°C
    Rúry PFA/séria TL Nad 120°C
    Náhradné diely
    Meno Vonkajší priemer potrubia Model Materiál
    Tesnenie 一 M-5G3 SUS316
    Špeciálne FKM
    Montážna matica na panel Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

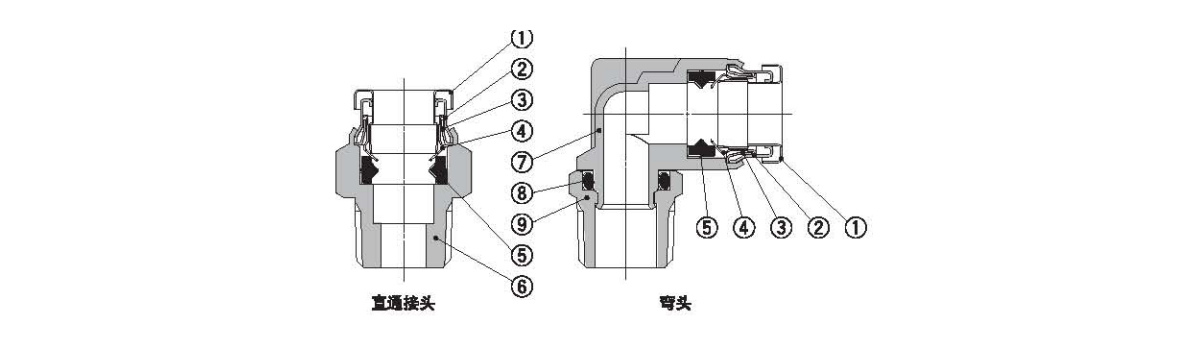

  • Nie Meno Materiál
    1 Uvoľňovacie puzdro SUS304
    2 Vodiace puzdro 1 SUS304
    3 Vodiace puzdro 2 SU8304
    4 Pružinový klip SUS304
    5 Pečať Špeciálny FKM (fluórový náter)
    6 Priame telo konektora C3604 (bezelektrické poniklovanie)
    7 Telo lakťa SU8316
    8 O-krúžok Špeciálny FKM (fluórový náter)
    9 Tlačidlo na zatlačenie C3804 (bezelektrické pokovovanie berýliovým niklom)

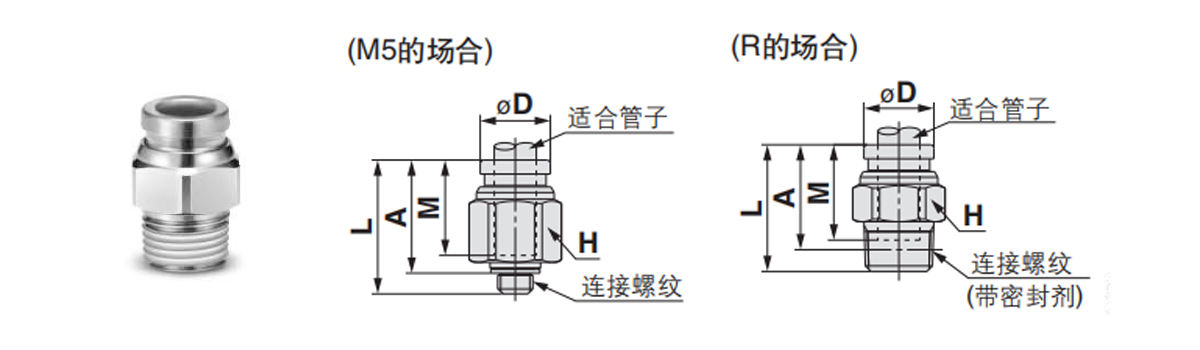

  • Priamy konektor: KQB2H
    Vhodné pre vonkajší priemer potrubia mm Pripojovací závit
    R,M     		Model H
    (šesťhranné protiľahlé strany)     		Poznámka ØD 1) L A※ M Poznámka 2) Efektívna plocha prierezu mm² Kvalita g
    Ø3,2 M5 × 0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5 × 0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Referenčné rozmery po zaskrutkovaní skrutky.
    Poznámka 1) Ø označuje maximálny priemer.
    Poznámka 2) Označuje hodnotu pri použití hadičky FEP.
    Ø16 označuje hodnotu len pri použití nylonovej hadice.

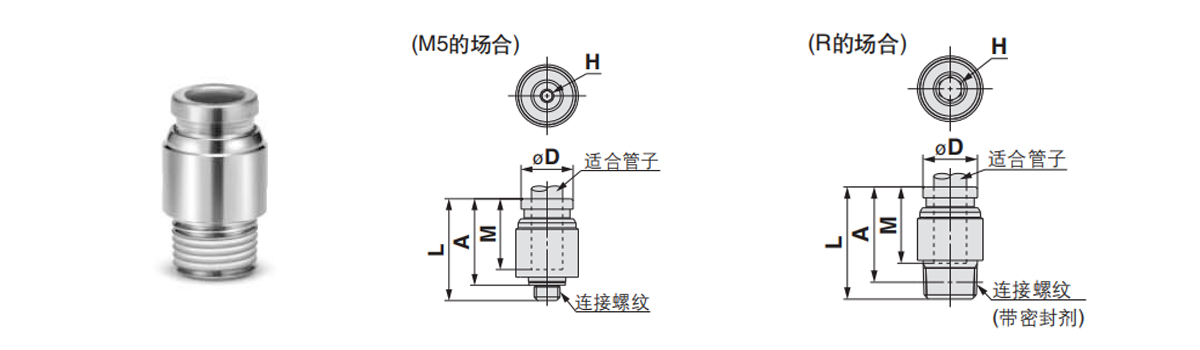

    Šesťhranný priamy konektor: KQB2S
    Vhodné pre vonkajší priemer potrubia mm Pripojovací závit
    R,M     		Model H
    (šesťhranné protiľahlé strany)     		Poznámka ØD 1) L A※ M Poznámka 2）Efektívny poplatok Plocha mm² Kvalita g
    Ø3,2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5 × 0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Referenčné rozmery po zaskrutkovaní závitu.
    Poznámka 1) ØD znamená maximálny priemer.
    Poznámka 2) Označuje hodnoty pri použití trubíc FEP.
    Ø16 označuje hodnoty len pri použití nylonových trubíc.

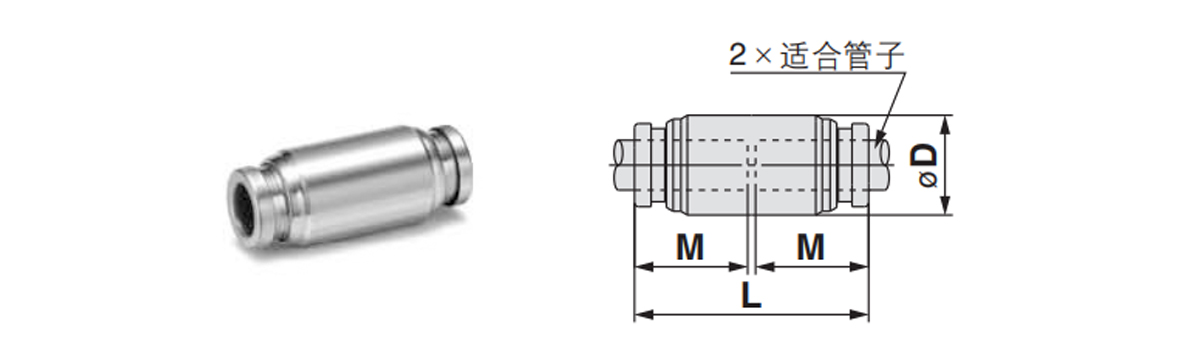

    Priamy konektor: KQB2H
    Vhodné pre vonkajší priemer potrubia mm Model Poznámka ØD 1) L M Poznámka 2) Efektívna plocha prierezu mm² Kvalita g
    Ø3,2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Poznámka 1) ØD znamená maximálny priemer.
    Poznámka 2) Označuje hodnoty pri použití hadičky FEP.
    Ø16 označuje hodnoty len pri použití nylonovej hadice.

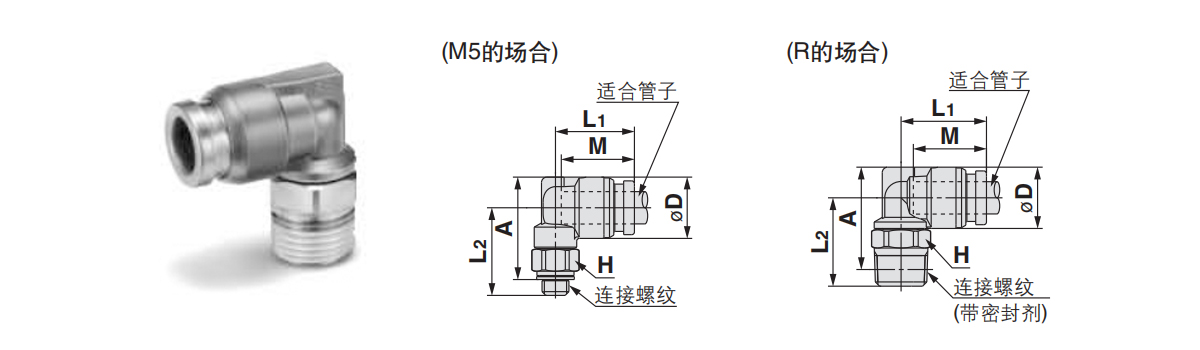

    Lakte: KQB2L
    Vhodné pre vonkajší priemer potrubia mm Pripojovací závit
    R,M     		Model H
    (šesťhranné protiľahlé strany)     		Poznámka 1)
    ØD     		L1 L2 A※ M Poznámka 2)
    Efektívna plocha prierezu mm 2     		Kvalita g
    Ø3,2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※ Referenčné rozmery po zaskrutkovaní R závitu.
    Poznámka 1) ØD znamená maximálny priemer.
    Poznámka 2) Označuje hodnoty pri použití hadičky FEP.
    Ø16 označuje hodnoty pri použití nylonovej hadice.

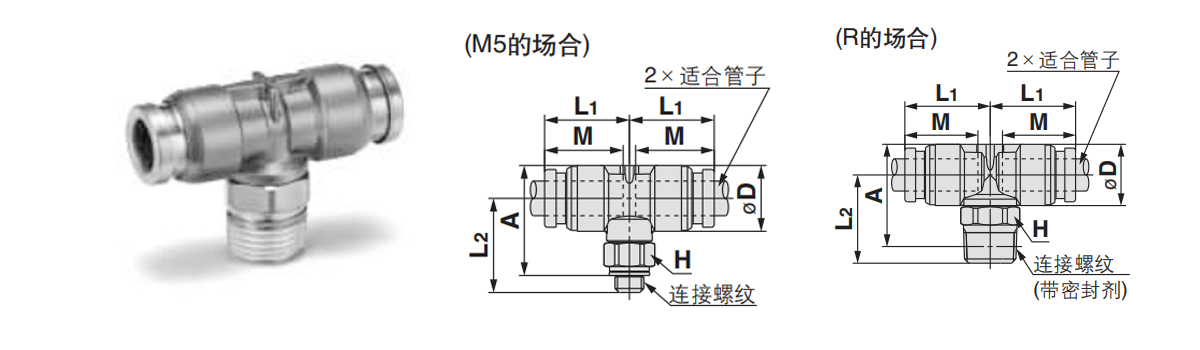

    Dvojrúrkový konektor v tvare T: KQB2T
    Vhodné pre vonkajší priemer potrubia mm Pripojovací závit
    R,M     		Model H
    (šesťhranné protiľahlé strany)     		Poznámka 1)
    ØD     		L1 L2 A※ M Poznámka 2)
    Efektívna plocha prierezu mm²     		Kvalita g
    Ø3,2 M5 × 0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※ Referenčné rozmery po zaskrutkovaní R závitu.
    Poznámka 1) ØD znamená maximálny priemer.
    Poznámka 2) Označuje hodnoty pri použití hadičky FEP.
    Ø16 označuje hodnoty len pri použití nylonovej hadice.

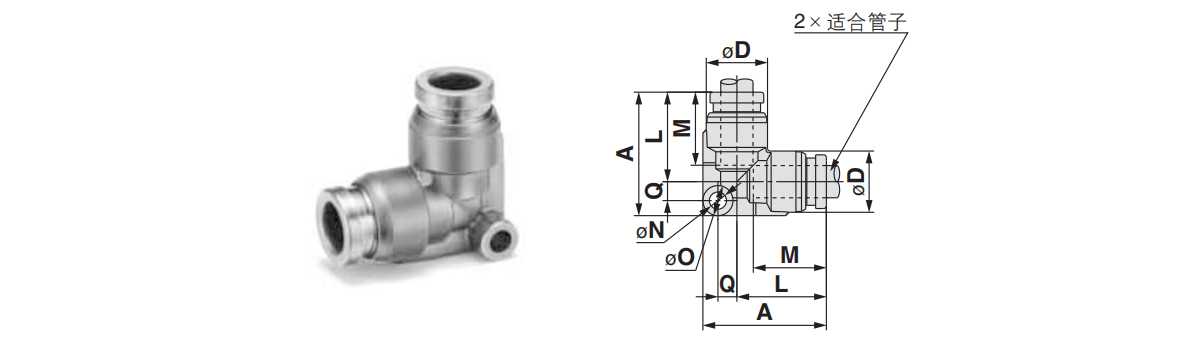

    Koleno pravého uhla: KQB2L
    Vhodné pre vonkajší priemer potrubia mm Model Poznámka 1)
    6D     		L A Q M ØN O Poznámka 2)
    Efektívna plocha prierezu mm²     		Kvalita g
    Ø3,2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Poznámka 1) ØD znamená maximálny priemer.
    Poznámka 2) Označuje hodnoty pri použití hadičky FEP.
    Ø18 označuje hodnoty len pri použití nylonových hadičiek.

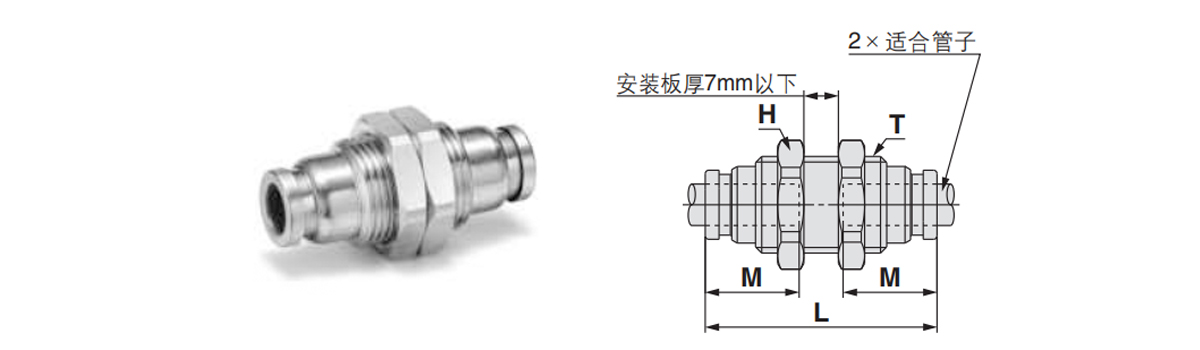

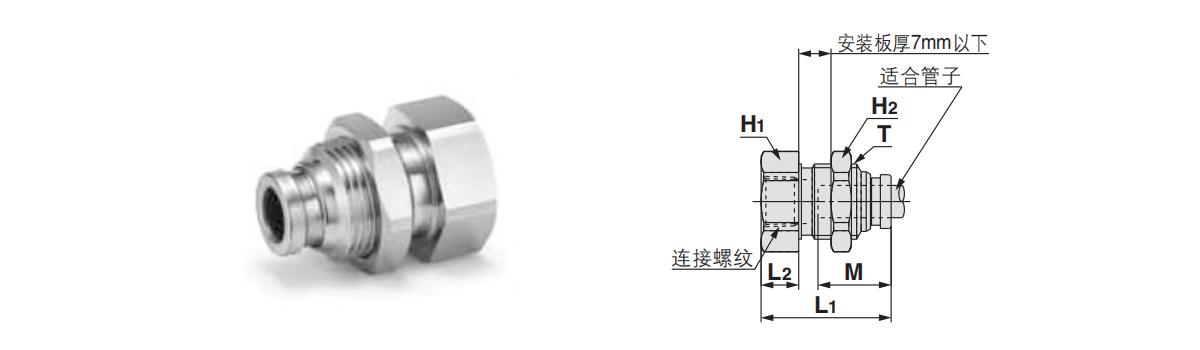

    Priamy konektor namontovaný na paneli: KQB2E
    Vhodné pre vonkajší priemer potrubia mm Model T
    (M)     		H
    (šesťhranné protiľahlé strany)     		L Montážne otvory M Poznámka 2)
    Efektívna plocha prierezu mm²     		Kvalita g
    Ø3,2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Poznámka: Hodnoty označujú hodnoty pre hadičky FEP.
    Ø16 označuje hodnoty len pre nylonové hadičky.

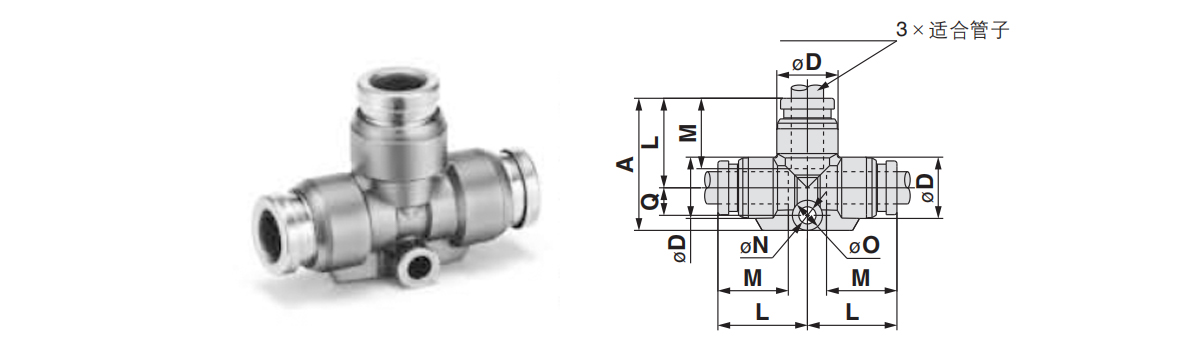

    Potrubná tvarovka v tvare T: KQB2T
    Vhodné pre vonkajší priemer potrubia mm Model Poznámka 1)
    D     		L A Q M ØN ØO Poznámka 2)
    Efektívna plocha prierezu mm²     		Kvalita g
    Ø3,2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Poznámka 1) ØD znamená maximálny priemer.
    Poznámka 2) Označuje hodnoty pri použití hadičky FEP.
    Ø16 označuje hodnoty len pri použití nylonovej hadice.

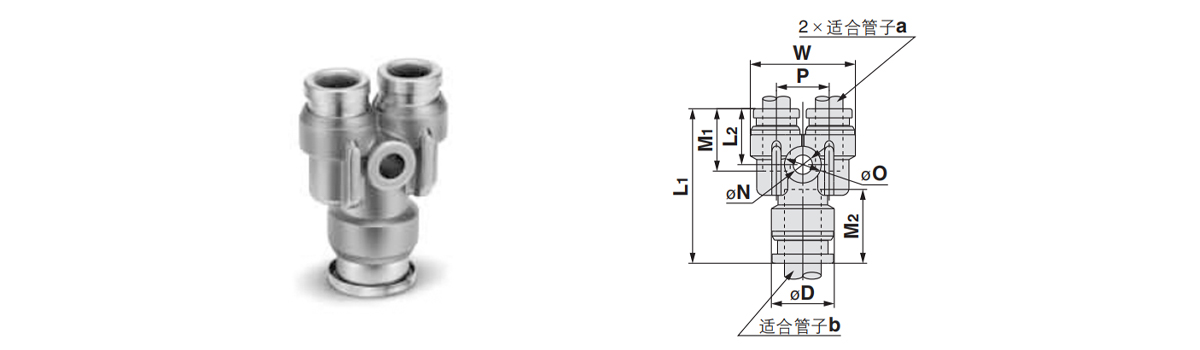

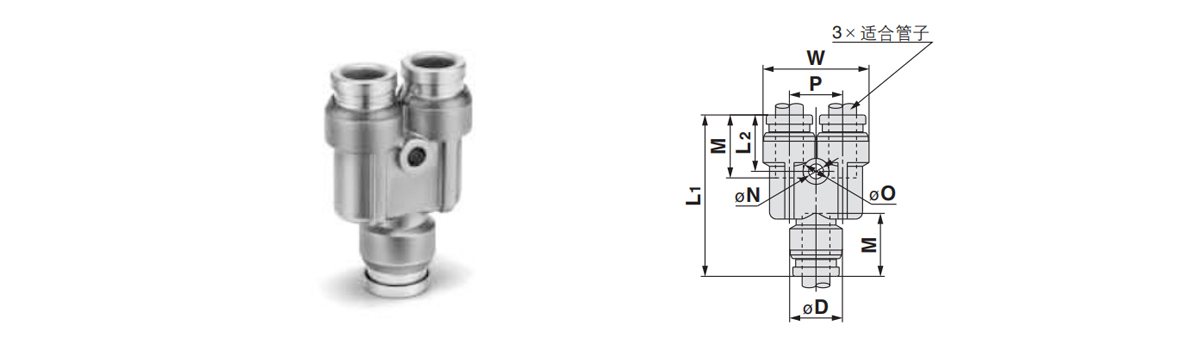

    Potrubná tvarovka v tvare Y: KQB2U
    Vhodné pre vonkajší priemer potrubia mm Model Poznámka 1)
    ØD     		W L1 L P M ØN 60 Poznámka 2)
    Efektívna plocha prierezu mm²     		Kvalita g
    Ø3,2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Poznámka 1)②ØD means maximum diameter.
    Poznámka 2) Označuje hodnoty pri použití trubíc FEP.
    Ø16 označuje hodnoty len pri použití nylonových trubíc.

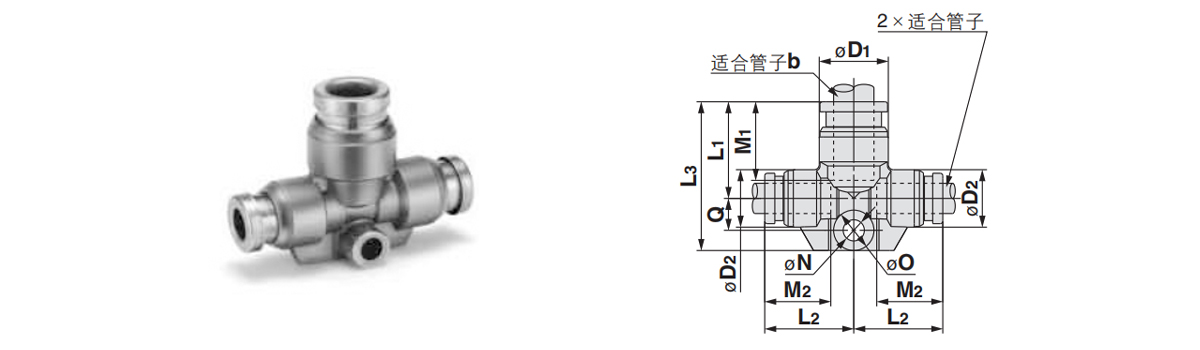

    Zmenšovacie tričko: KQB2T
    Vhodné pre vonkajší priemer potrubia mm Model Poznámka 1)
    ØD1     		Poznámka 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Poznámka 2)
    Efektívna plocha prierezu mm²     		Kvalita g
    a b
    Ø3,2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Poznámka 1) ØD1, ØD2  means maximum diameter.
    Poznámka 2) Indicates values when using FEP pipes.

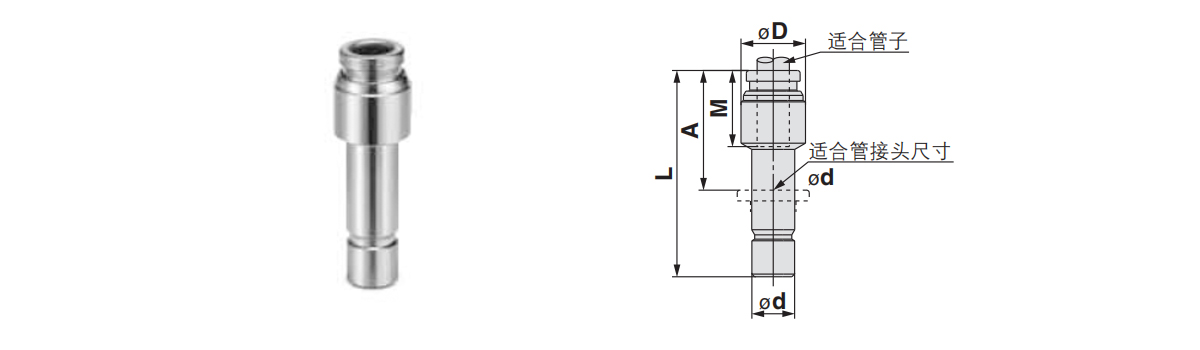

    Zástrčka: KQB2R
    Vhodné pre vonkajší priemer potrubia mm Vhodná veľkosť spoja potrubia od Model Poznámka ØD 1) L A M Poznámka 2)
    Efektívna plocha prierezu mm²     		Kvalita g
    Ø3,2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Poznámka 1) ØD znamená maximálny priemer.
    Poznámka 2) Označuje hodnoty pri použití trubíc FEP.

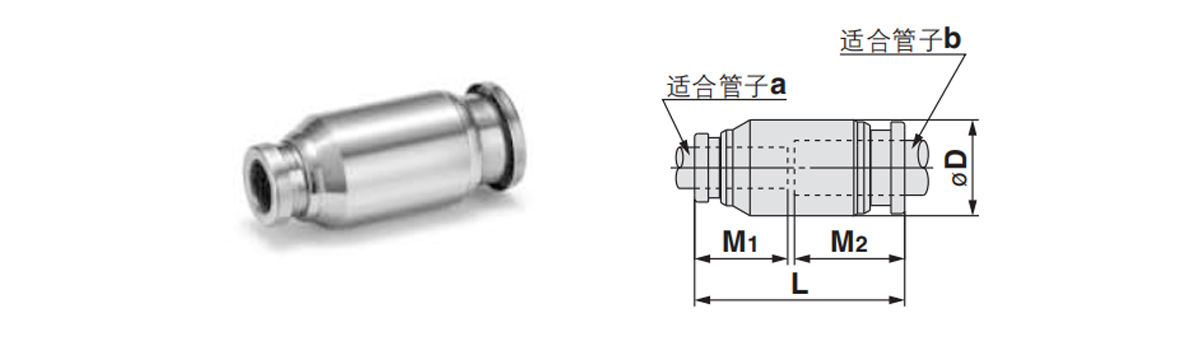

    Redukčná priama rúrka: KQB2H
    Vhodné pre vonkajší priemer potrubia mm Model Poznámka ØD 1) L M1 M2 Poznámka 2)
    Efektívna plocha prierezu mm²     		Kvalita g
    a b
    Ø3,2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Poznámka 1) ØD znamená maximálny priemer.
    Poznámka 2) Označuje hodnoty pri použití trubíc FEP.

    Redukčná potrubná tvarovka v tvare Y: KQB2U
    Vhodné pre vonkajší priemer potrubia mm Model Poznámka 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Poznámka 2)
    Efektívna plocha prierezu mm²     		Kvalita g
    a b
    Ø3,2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Poznámka 1) ØD znamená maximálny priemer.
    Poznámka 2) Indicates values when using FEP pipes.

    Priamy potrubný konektor namontovaný na paneli: KQB2E
    Vhodné pre vonkajší priemer potrubia mm Spojovací závit
    Pe     		Model T
    (M)     		Šesťhranné protiľahlé strany L1 L2 Montážny otvor M Poznámka 2)
    Efektívna plocha prierezu mm²     		Kvalita g
    ahoj H2
    Ø3,2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Poznámka: Hodnoty označujú hodnoty pre hadičky FEP.
    Ø16 označuje hodnoty len pre nylonové hadičky.

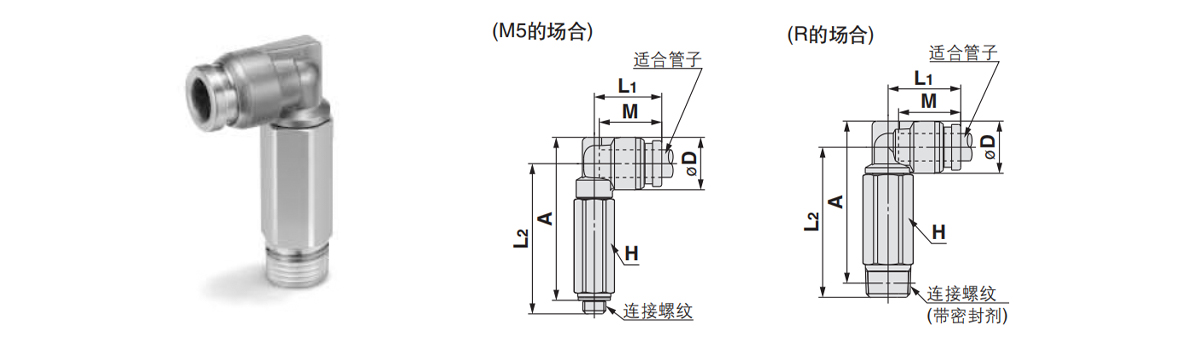

    Dlhé lakeť: KQB2W
    Vhodné pre vonkajší priemer potrubia mm Pripojovací závit
    R,M     		Model H
    Šesťhranné protiľahlé strany     		Poznámka ØD 1) L1 L A※ M Poznámka 2)
    Efektívna plocha prierezu mm²     		Kvalita g
    Ø3,2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※ Referenčné rozmery po zaskrutkovaní závitu F.
    Poznámka 1) ØD znamená maximálny priemer.
    Poznámka 2) Označuje hodnoty pri použití trubíc FEP.
    Ø18 označuje hodnoty len pri použití nylonových trubíc.

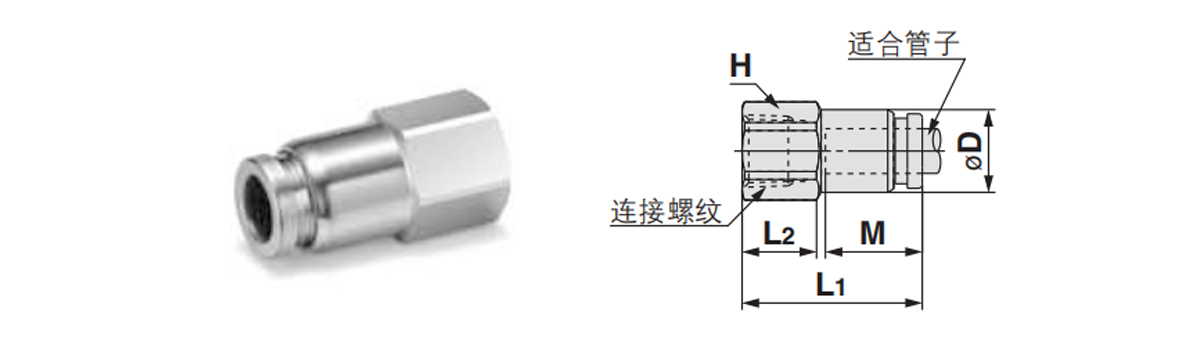

    Vnútorný závit priamy: KQB2F
    Vhodné pre vonkajší priemer potrubia mm Pripojovací závit
    Rc     		Model H
    (Šesťhranné protiľahlé strany)     		Poznámka ØD 1) L1 L2 M Poznámka 2)
    Efektívna plocha prierezu mm²     		Kvalita g
    Ø3,2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Poznámka 1) ØD znamená maximálny priemer.
    Poznámka 2) Označuje hodnoty pri použití hadičky FEP.
    Ø16 označuje hodnoty len pri použití nylonovej hadice.

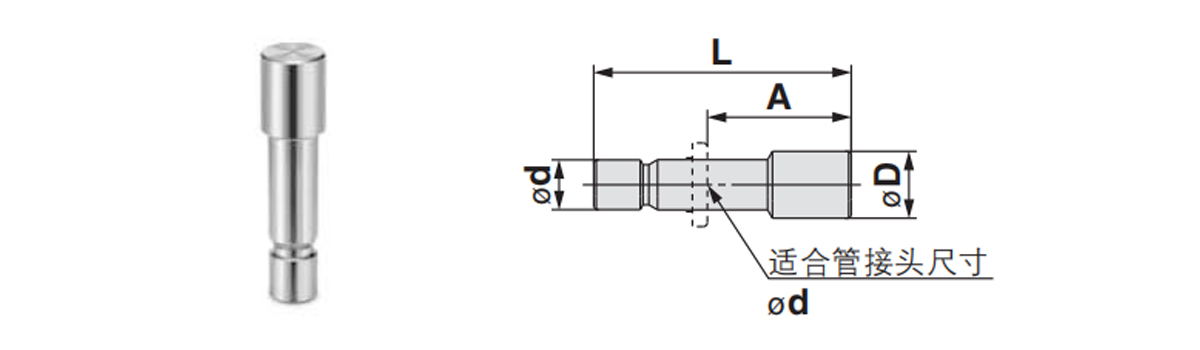

    Zástrčka: KQG2P
    Vhodná veľkosť spoja potrubia od Model ØD L A Kvalita g
    Ø3,2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P – 16 $ $ 18 38.8 17.8 89.2

Súvisiace produkty

Blog a novinky

Naše najnovšie novinky a
blog

Zobraziť viac

Autentická spoľahlivá kvalita prirodzene vyniká.

Voľba pochádza z dôvery a spolupráca z čestnosti.

  • Q: Ako skoro môžeme dostať odpoveď po tom, čo vám pošleme dotaz?

    Odpovieme vám do 24 hodín po obdržaní dopytu v pracovných dňoch.

  • Q: Ste priamy výrobca alebo obchodná spoločnosť?

    Sme výrobca a máme vlastné medzinárodné obchodné oddelenie. Takže môžeme vyrábať a predávať všetko sami. $ $

  • Q: Môžete vyrábať prispôsobené produkty?

    Áno, môžeme vyvíjať a vyrábať produkty podľa výkresov alebo vzoriek poskytnutých zákazníkmi. $ $

  • Q: Ako vaša spoločnosť garantuje kvalitu produktov?

    V prvom rade vykonáme kontrolu po každom procese. Pre hotové výrobky vykonáme 100% kontrolu podľa požiadaviek zákazníkov a medzinárodného štandardu. $ $

  • Q: Kam sa vaše výrobky prevažne vyvážajú?

    Naše výrobky sa vyvážajú hlavne do Nemecka, Spojených štátov amerických, Dánska a viac ako tuctu krajín v Európe a Severnej Amerike $ $
