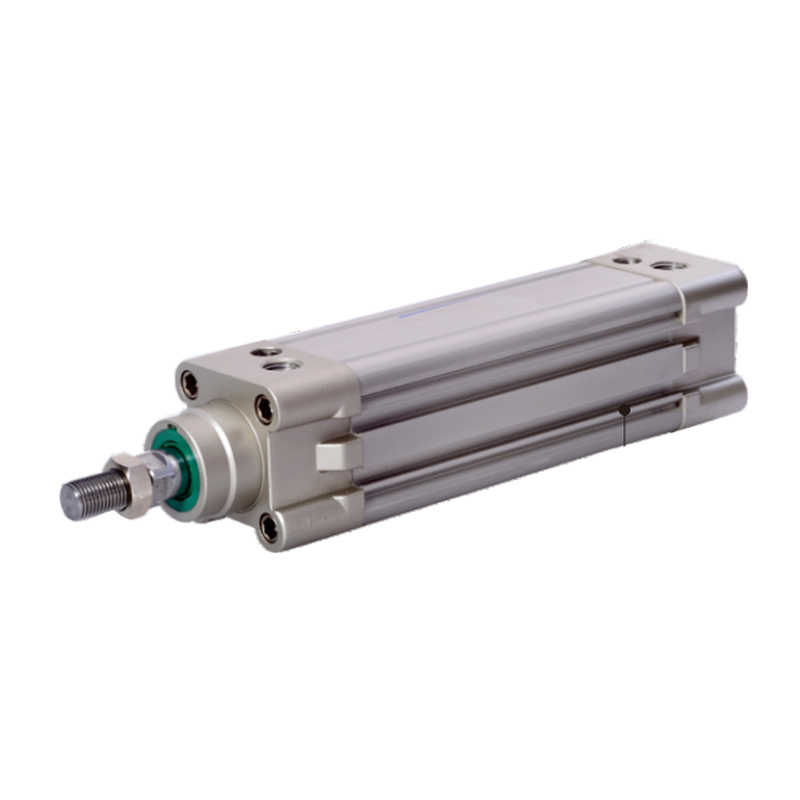

Štandardný valec série SE (typ bez spojovacej tyče)
  • Štandardný valec série SE (typ bez spojovacej tyče)
Štandardný valec

Štandardný valec série SE (typ bez spojovacej tyče)

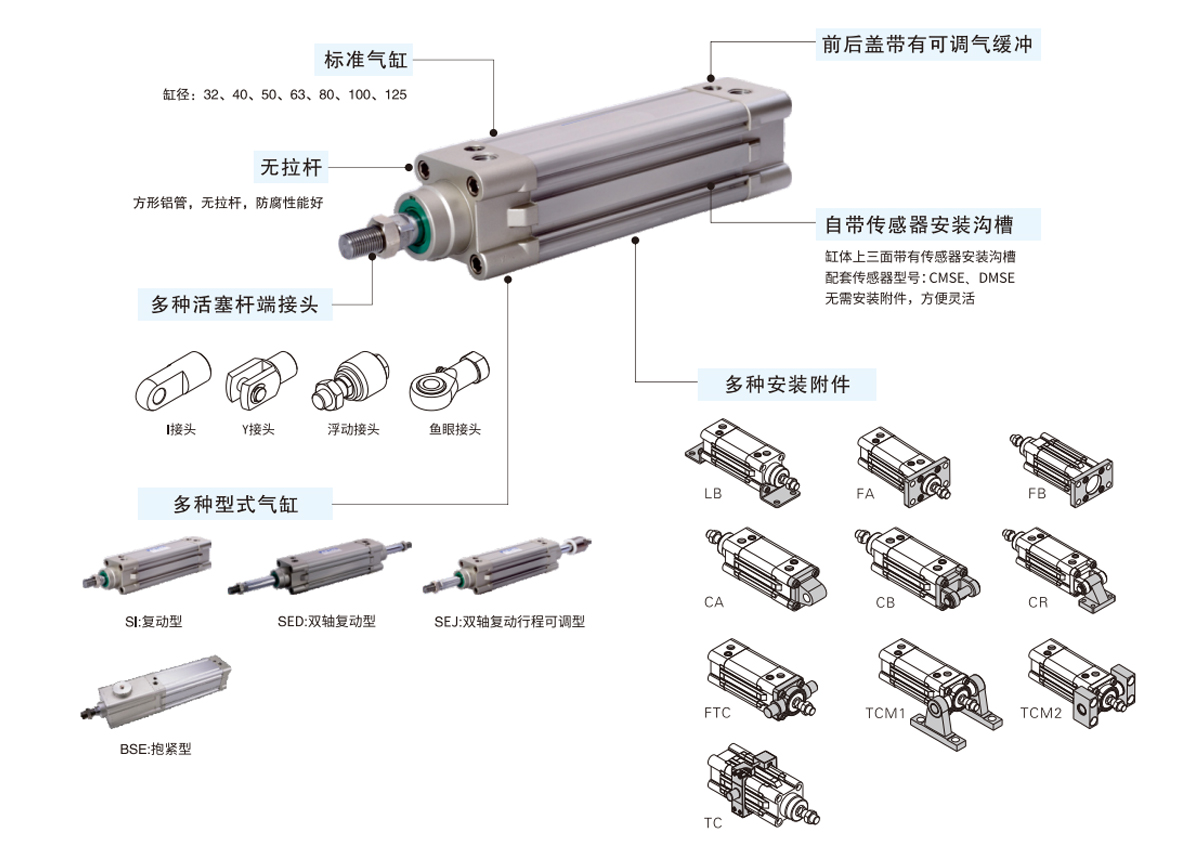

1. Tesnenie piestu využíva špeciálne tvarovanú obojsmernú tesniacu štruktúru s kompaktnou veľkosťou a funkciou skladovania oleja;
2. Štvorcová hliníková rúrka, bez spojovacej tyče, dobrý antikorózny výkon;
3. Nastavenie vyrovnávacej pamäte valca je stabilné;
4. Nádrže a príslušenstvo na inštaláciu fliaš rôznych špecifikácií si môžu zákazníci vybrať.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Štandardné valce série CA2
ĎALŠÍ:Štandardný valec série SI (bez spojovacej tyče)
  • Vnútorný priemer (mm) 32 40 50 63 80 100 125
    Prevádzkový režim Recipročný typ
    Pracovné médium Vzduch (filtrovaný cez 40μm filter)

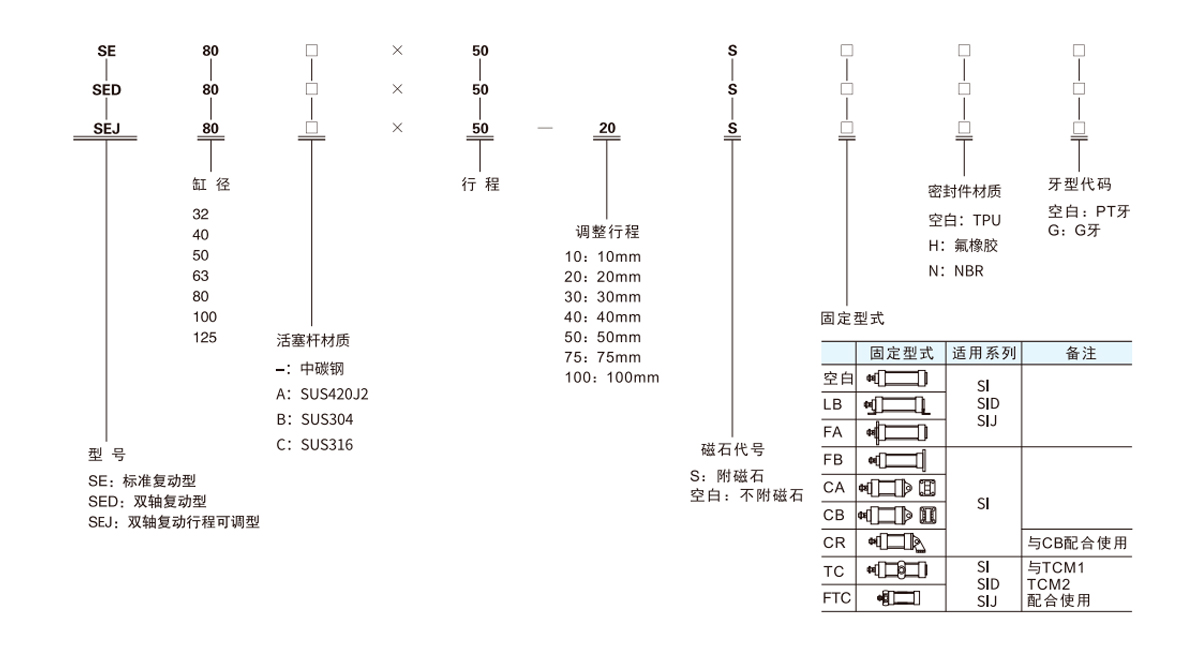

    Pevný typ Séria SE Základný typ FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D, SE J série Základný typ FA LB TC TCM1 TCM2 FTC
    Rozsah prevádzkového tlaku 0,15~1,0MPa (22~145psi) (1,5~10,0bar)
    Zaručená odolnosť voči tlaku 1,5 MPa (215 psi) (15 barov)
    Pracovná teplota °C -20-70
    Rozsah prevádzkových otáčok mm/s 30~800 30~500
    Rozsah tolerancie cestovania 0~250 60251~1000 151001~1500 20
    Typ vyrovnávacej pamäte Nastaviteľný nárazník
    Zdvih nárazníka mm 27 30 36 40
    * Priemer prevzatia PT1/8 PT1/4 PT3/8 PT1/2
    *Pre pripojenie sú k dispozícii typy závitov NPT a G.

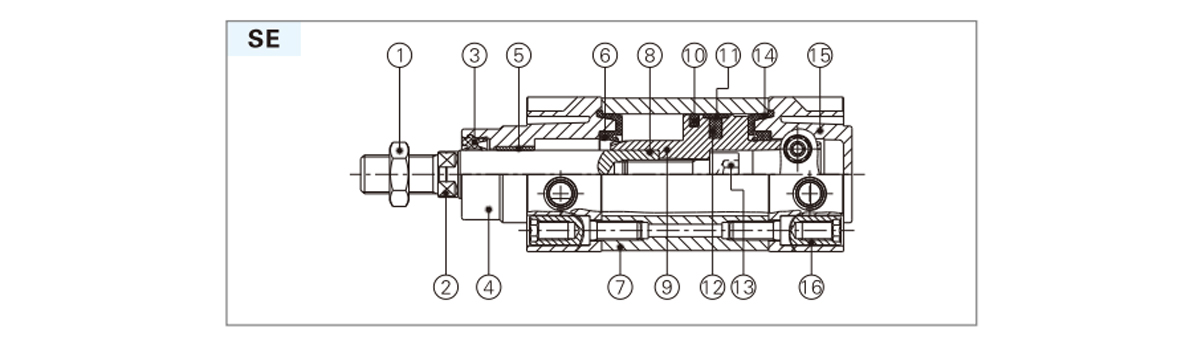

  • Meno Materiál Meno Materiál
    1 Orech Uhlíková oceľ/nehrdzavejúca oceľ 9 Piest Zliatina hliníka
    2 Piest rod S45C tvrdo chrómovaná brúsna tyč 10 Piest O-ring TPU
    Nehrdzavejúca oceľ Materiál odolný voči opotrebovaniu
    3 O-krúžok predného krytu TPU 11 Nosný krúžok Plast (φ100 alebo menej)
    4 Predný kryt Zliatina hliníka 12 Magnet Guma (iná)
    5 Objímka Materiál odolný voči opotrebovaniu 13 Skrutka s vnútorným šesťhranom Uhlíková oceľ
    6 O-krúžok nárazníka TPU 14 Podložka na tesnenie nárazníka TPU
    7 Telo valca Zliatina hliníka 15 Zadný kryt Zliatina hliníka
    8 Piest rod O-ring NBR 16 Podporná matica Uhlíková oceľ/nehrdzavejúca oceľ

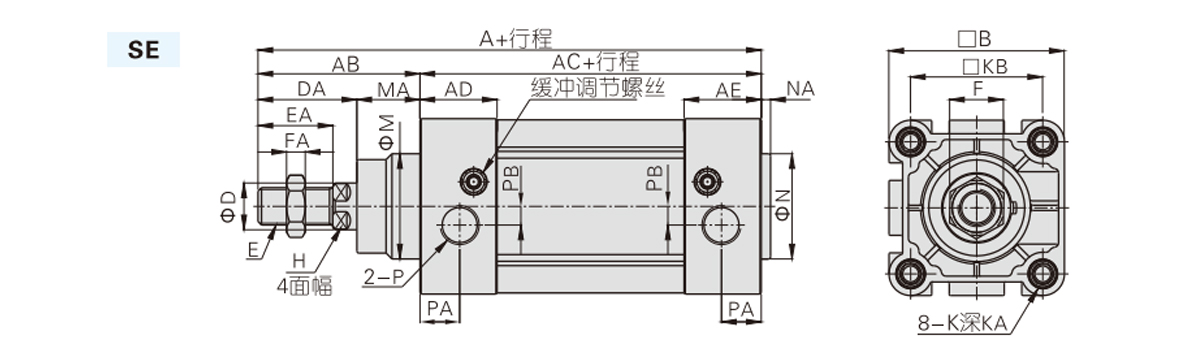

    Priemer valca/symbol A AB AC AD AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10 × 1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2 × 1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16 × 1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16 × 1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20 × 1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20 × 1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27 × 2,0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Poznámka: Rozmery magnetického a nemagnetického typu sú rovnaké.

    Priemer valca/symbol A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1,25 6
    40 213 208 54 105 33 28 M12X1,25 7
    50 244 231 69 106 42 29 M16X1,5 8
    63 259 246 69 121 42 29 M16X1,5 8
    80 300 282.5 86 128 53 35.5 M20X1,5 10
    100 320 300.5 91 138 55 35.5 M20X1,5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Poznámka: Rozmery magnetických a nemagnetických typov sú rovnaké. Rozmery, ktoré nie sú uvedené, sú rovnaké ako štandardné typy SI.
