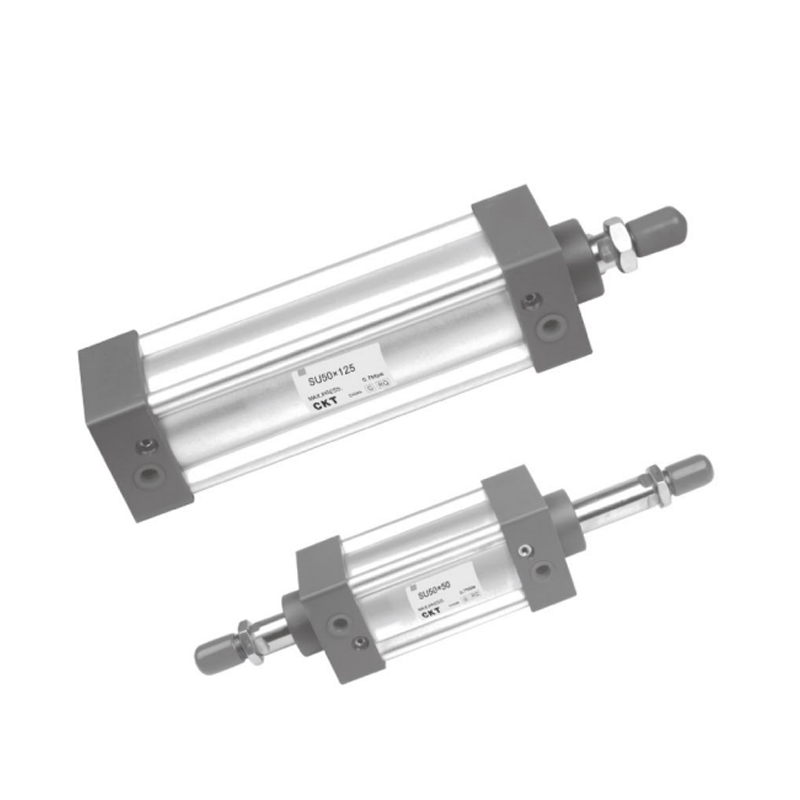

Štandardný valec série SU (bez spojovacej tyče)
  • Štandardný valec série SU (bez spojovacej tyče)
Štandardný valec

Štandardný valec série SU (bez spojovacej tyče)

1. Tesnenie piestu využíva špeciálne tvarovanú obojsmernú tesniacu štruktúru s kompaktnou veľkosťou a funkciou skladovania oleja;
2. Hliníková rúrka je rúrka v tvare M bez spojovacej tyče a má dobrý antikorózny výkon;
3. V porovnaní so štandardnými valcami ISO15552 je dĺžka valcov série SU s rovnakým priemerom valca menšia;
4. Nastavenie vyrovnávacej pamäte valca je stabilné;
5. Príslušenstvo na inštaláciu valcov je spoločné s valcami série SC;
6. Výber tesniacich materiálov odolných voči vysokej teplote môže zabezpečiť normálnu prevádzku valca pri teplote 150 °C.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Štandardný valec série SI (bez spojovacej tyče)
ĎALŠÍ:Štandardný valec série MBB
  • Veľkosť otvoru (mm) 32 40 50 63 80 100
    Akcia Dvojité pôsobenie
    Tekutina Vzduch (filtrovaný 40μm filtračným prvkom)
    Montáž

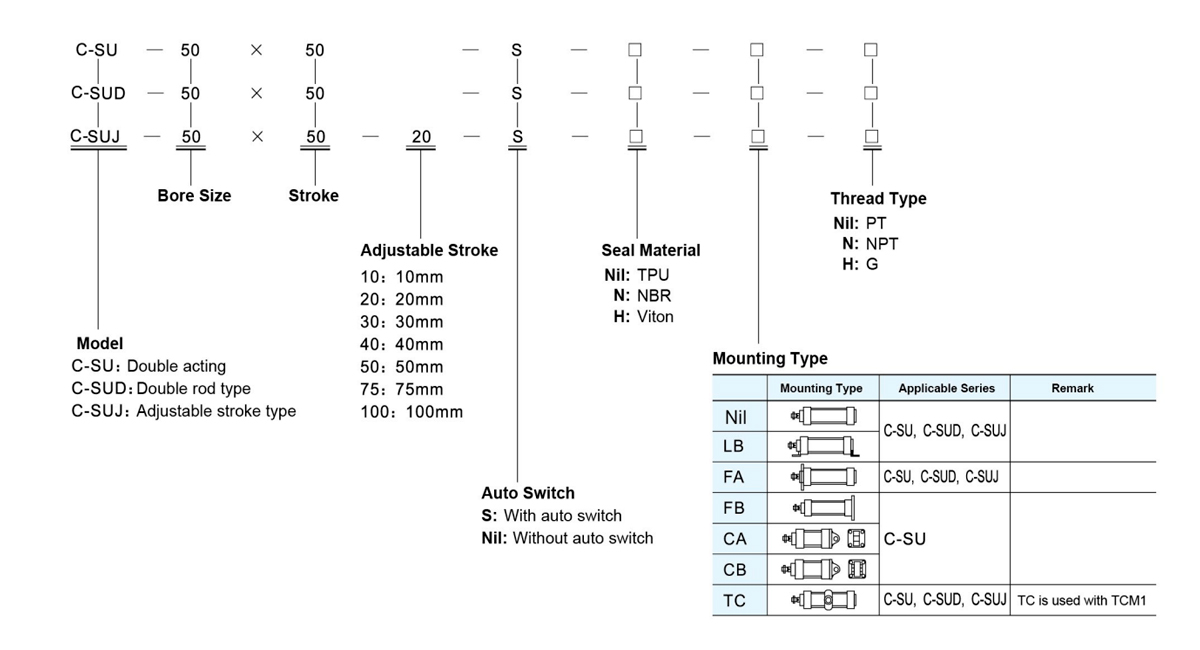

    Typ     		Séria C-SU Bacis FA FB CA CB LB TC TCM1
    Séria C-SUD,C-SUJ Bacis FA LB TC TCM1
    Rozsah prevádzkového tlaku 0,1~1,0MPa (14~145Psi)
    Dôkazný tlak 1,5 MPa (215 Psi)
    Prevádzková teplota (℃) -20-80
    Rozsah prevádzkovej rýchlosti (mm/s) 30~800
    Tolerancia dĺžky zdvihu 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Vankúš Nastaviteľný vankúš
    Vankúš Stroke 21 28 29
    *Veľkosť portu PT1/8 PT1/4 PT3/8 PT1/2
    *Pre pripojenie sú k dispozícii typy závitov NPT a G.

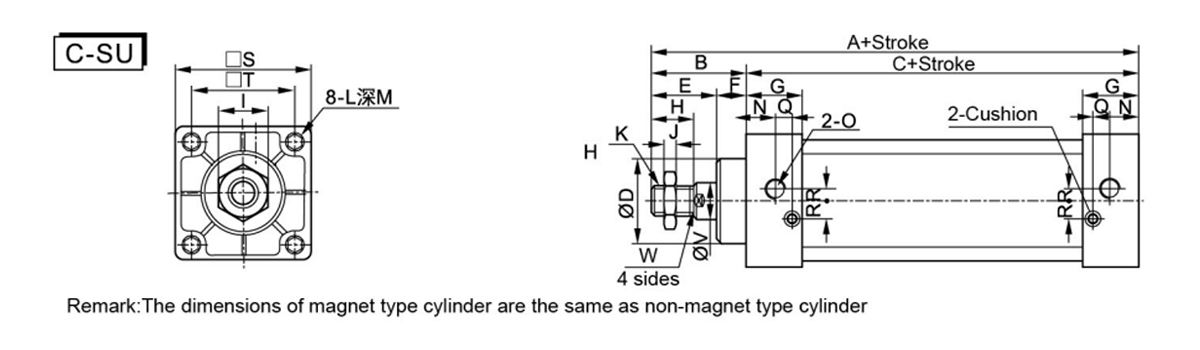

  • Veľkosť otvoru/symbol A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10 × 1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12 × 1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16 × 1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16 × 1,5 M8 × 1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20 × 1,5 M10 × 1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20 × 1,5 M10 × 1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

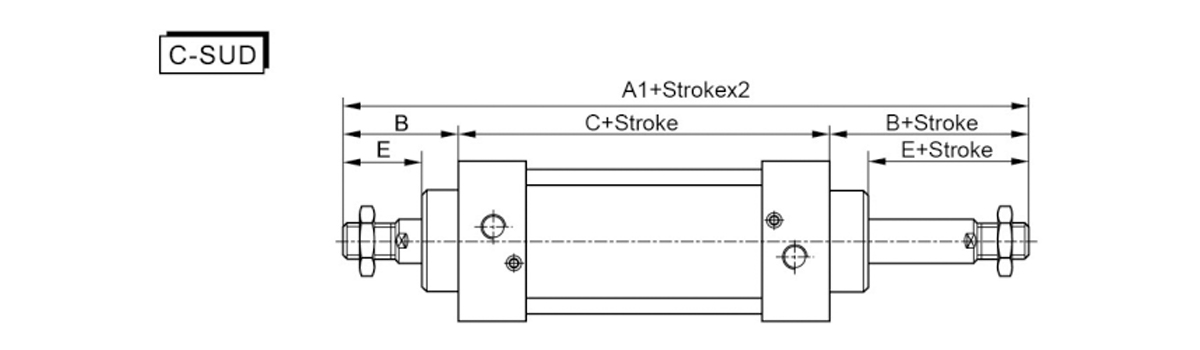

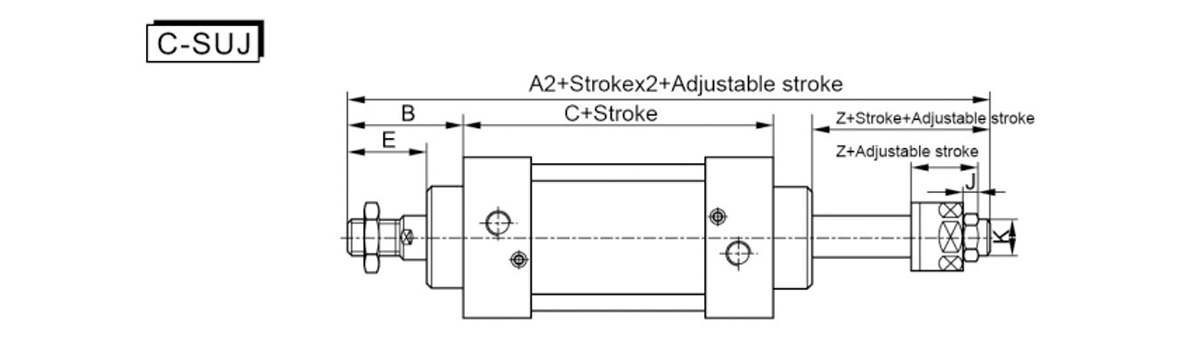

    Veľkosť otvoru/symbol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10 × 1,25
    40 191 185 49 93 34 28 7 M12 × 1,25
    50 207 194 57 93 42 29 8 M16 × 1,5
    63 210 197 57 96 42 29 8 M16 × 1,5
    80 257 238.5 75 107 54 35.5 10 M20 × 1,5
    100 263 244.5 75 113 54 35.5 10 M20 × 1,5
    Poznámka:1.Rozmery magnetového typu valca sú rovnaké ako bezmagnetického typu valca;2.Rovnaká veľkosť ako štandardný typ C-SU pre model bez zobrazenia veľkosti.

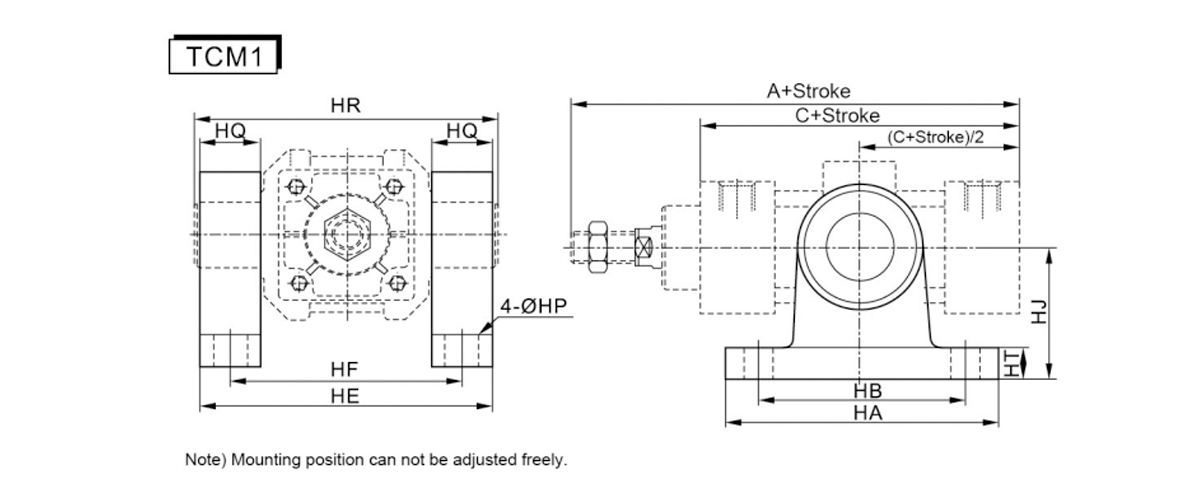

    Veľkosť otvoru/symbol A C HA HB ON HF HP HQ HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

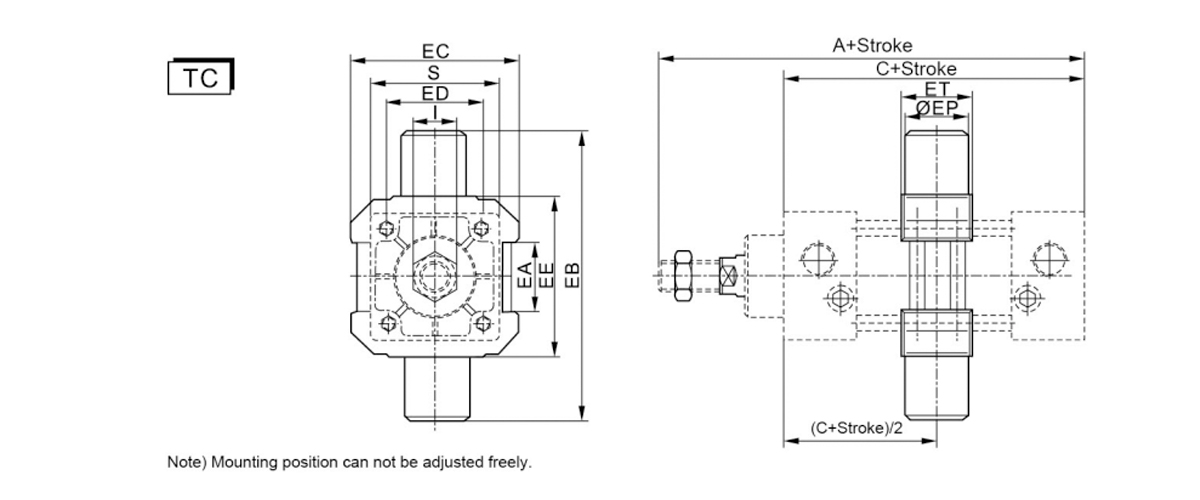

    Veľkosť otvoru/symbol A C EA EB EC ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Inštalačné rozmery ostatných nadstavcov sú presne rovnaké ako u valcov série C-SC.
