Tenký dvojosový viacpolohový valec série SDAW
  • Tenký dvojosový viacpolohový valec série SDAW
Tenký valec

Tenký dvojosový viacpolohový valec série SDAW

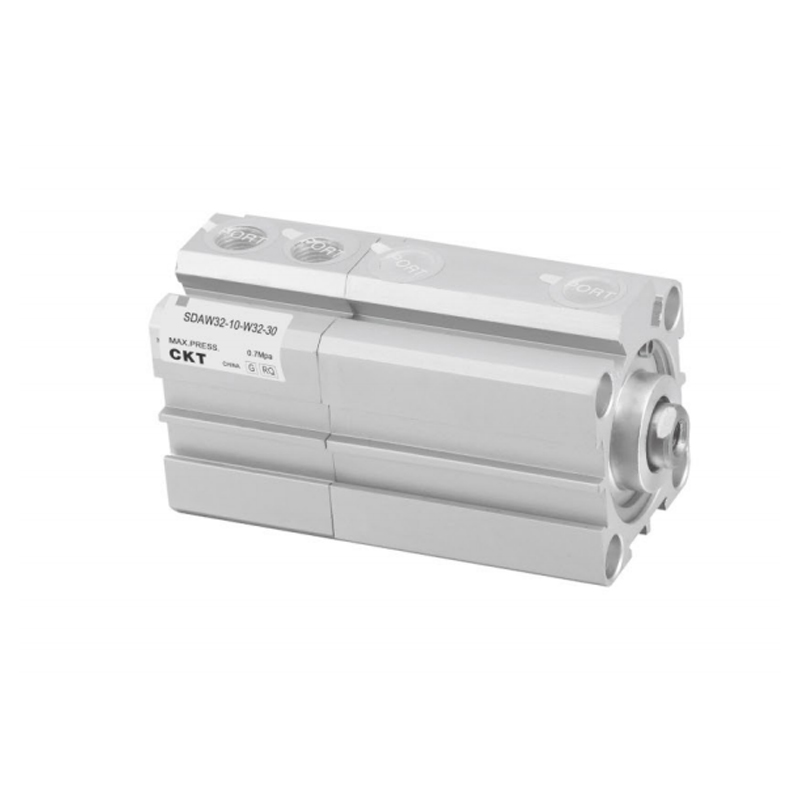

Tenký dvojosový viacpolohový valec série SDAW je tenký valec navrhnutý pre vysokú priestorovú efektívnosť a požiadavky na viacero staníc. Jeho dvojosová vodiaca štruktúra a viacpolohová parkovacia schopnosť výrazne optimalizujú kompaktnosť rozloženia zariadenia a istotu dráhy pohybu.

(1) Ultratenký dizajn tela
Prelomením hranice hrúbky tradičných valcov je axiálna veľkosť značne stlačená, vhodná na integráciu automatizačných modulov s prísnymi priestorovými obmedzeniami.

(2) Obojstranná tuhá konštrukcia vodiacej tyče
Vysoko pevné vodiace tyče konfigurované paralelne účinne potláčajú vychyľovací moment piestnej tyče a zabezpečujú presnosť trajektórie koncového efektora pri komplexnom zaťažení.

(3) Viacpolohové programovateľné parkovanie
Podporuje presné uzamknutie a opakované polohovanie viac ako dvoch vopred určených polôh v rámci rozsahu jazdy prostredníctvom externých brzdových jednotiek alebo konfigurácií skupiny ventilov.

(4) Vysoko prispôsobivý pohon
Na splnenie požiadaviek mechanickej/elektrickej integrácie bežných automatizačných platforiem sú k dispozícii voliteľné sloty pre magnetické spínače a diverzifikované montážne rozhrania (typ spodnej/koncovej príruby).

(5) Ľahká dynamická odozva
Vnútorná dráha prietoku a zostava piestu valca sú optimalizované tak, aby sa zvýšila frekvencia vratného pohybu pri zachovaní výstupného ťahu, aby sa splnili požiadavky pracovných podmienok náročných na údery.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok
ĎALŠÍ:Tenký viacpolohový valec série SDAT

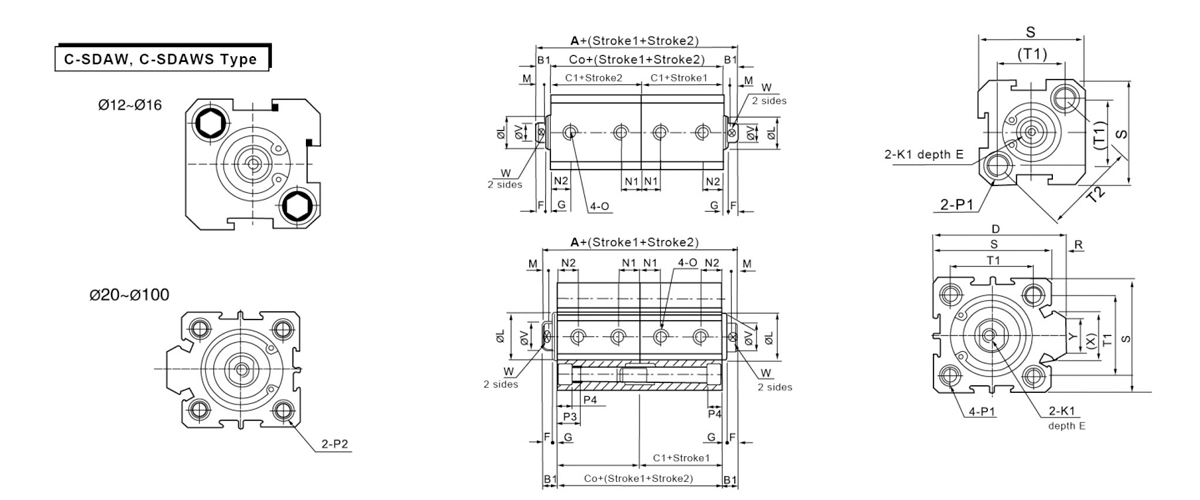

  • Formulár Bez automatického prepínania S automatickým prepínaním B1 D E F G K1 L M N1 N2
    sormSize A CO C1 A CO C1 S = 5 S>5 S = 5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3 × 0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5 × 0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8 × 1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10 × 1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10 × 1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14 × 1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18 × 1,5 55 4 16 20.5 16 20.5

    Veľkosť otvoru
    ISymbol     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 φ6,5 závit M5×0,8 priechodná diera:φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5 × 0,8 Φ6,5 závit M5×0,8 priechodný otvor:4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5 × 0,8 Obe strany: φ6,5 závit M5×0,8 priechodný otvor:φ4,2 Obe strany: φ6,5 priechodný otvor: φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Obe strany:φ8,2 závit M6×1,0 priechodný otvor:φ4,6 Obe strany: φ8,2 priechodný otvor: φ6,2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Obe strany:φ8,2 závit M6×1,0 priechodný otvor:φ4,6 Obe strany: φ8,2 priechodný otvor: φ6,2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obe strany: φ10 závit M8×1,25 priechodný otvor:φ6,5 Obe strany: 10 priechodný otvor: φ8,2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obe strany:Φ11 závit M8×1,25 priechodný otvor:φ6,5 Obe strany: φ11 priechodný otvor: φ8,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obe strany:Φ11 závit M8×1,25 priechodný otvor:φ6,5 Obe strany: Φ11 priechodný otvor: φ8,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Obe strany:φ14 závit M12×1,75 priechodný otvor:φ9,2 Obe strany:φ14 priechodný otvor:φ12,3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Obe strany:φ17,5 závit M14×2priechodný otvor:φ11,3 Obe strany: φ17,5 priechodný otvor: 14,2 30 13 10 114 90 - 32 27 35 26
