Viacstupňový vákuový ejektor radu ZL3/ZL6 Dodávatelia

Domov / Produkty / Vákuové komponenty / Viacstupňový vákuový generátor / Viacstupňový generátor vákua série ZL / Viacstupňový vákuový ejektor radu ZL3/ZL6

Viacstupňový vákuový ejektor radu ZL3/ZL6 Viacstupňový vákuový ejektor radu ZL3/ZL6
  • Viacstupňový vákuový ejektor radu ZL3/ZL6
  • Viacstupňový vákuový ejektor radu ZL3/ZL6
Viacstupňový generátor vákua série ZL

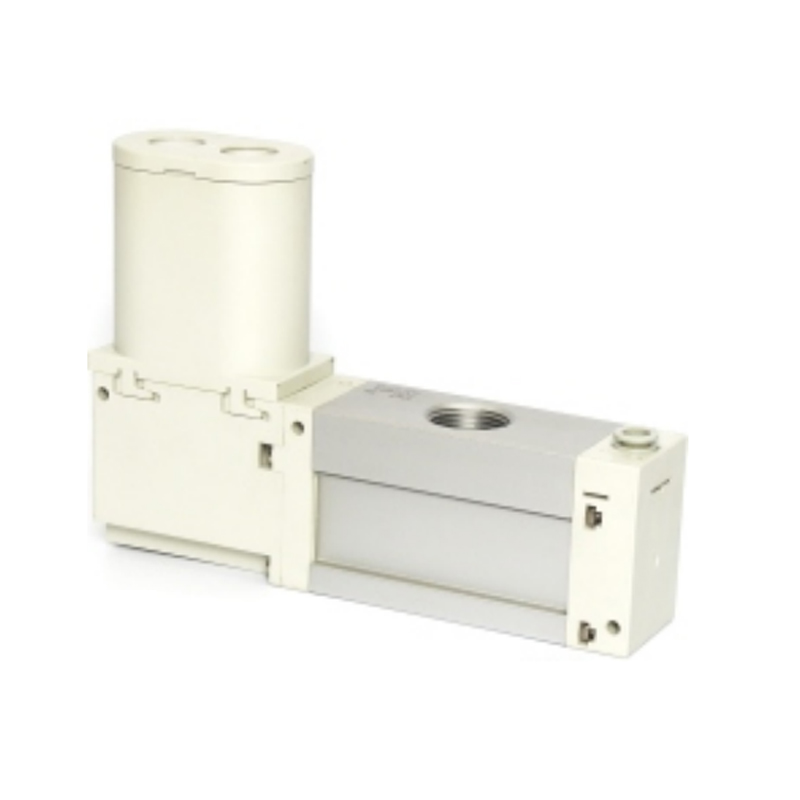

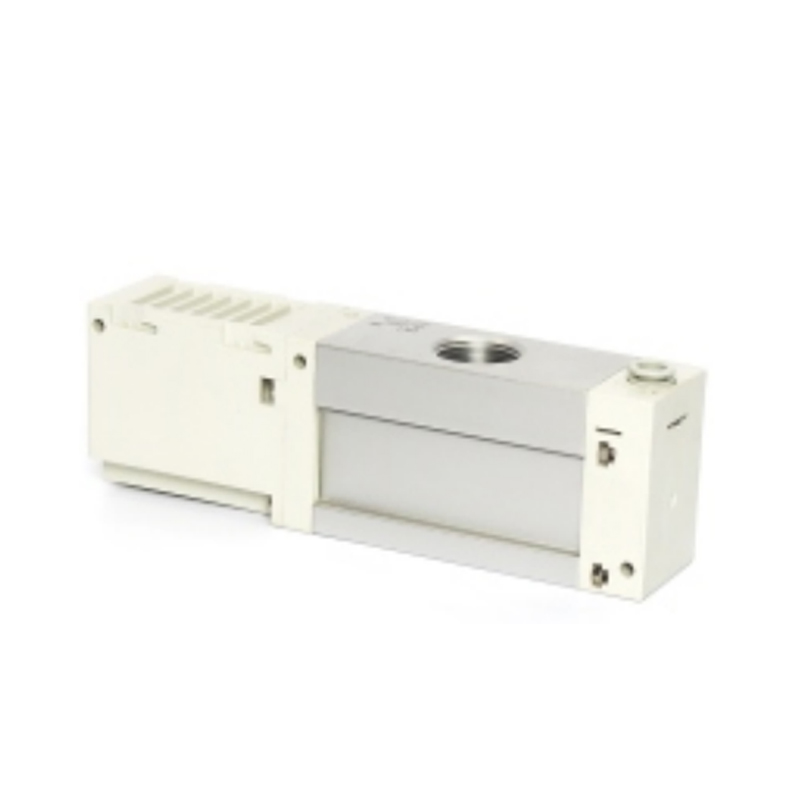

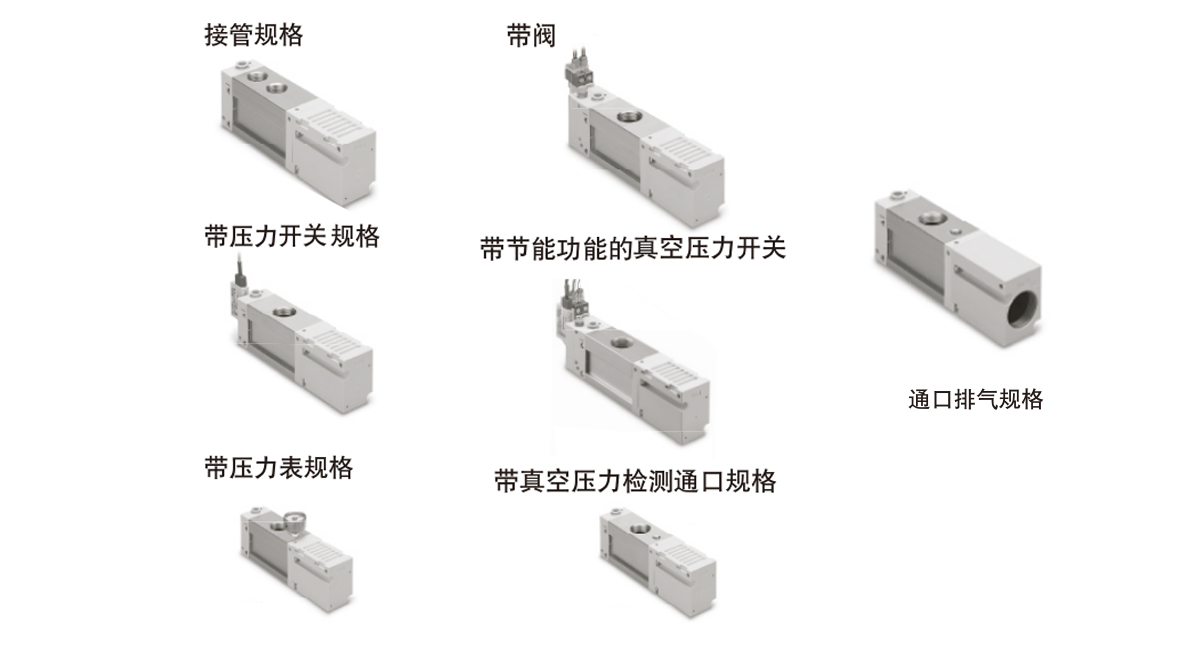

Viacstupňový vákuový ejektor radu ZL3/ZL6

Viacstupňový vákuový ejektor série ZL3/ZL6 je modulárna jednotka na generovanie vákua postavená na princípe viacstupňovej Venturiho trubice. Je určený pre scenáre, kde je potrebné rýchlo vytvoriť stabilný podtlak v priemyselnej automatizácii a je vhodný na uchopenie, adsorbovanie alebo fixáciu rôznych obrobkov.

• Viacstupňový dizajn konštrukcie

Konštrukcia sériovej Venturiho trubice je prispôsobená na dosiahnutie postupnej premeny energie stlačeného vzduchu. Prúd vzduchu sa rozširuje vo viacerých stupňoch, aby sa postupne zosilnil efekt vákua. V porovnaní s jednostupňovou konštrukciou pri rovnakých podmienkach zdroja vzduchu môže produkovať vyššiu saciu kapacitu alebo znížiť spotrebu stlačeného vzduchu.

• Optimalizácia stability vákua

Vnútorný prietokový kanál je špeciálne optimalizovaný tak, aby potláčal turbulencie a vyrovnával kolísanie tlaku na každej úrovni. Táto konštrukcia zaisťuje stabilnú úroveň vákua pri nepretržitej práci alebo miernych zmenách zaťaženia, čím sa znižuje riziko uvoľnenia nasávaného predmetu.

•Flexibilné prispôsobenie sa pracovným podmienkam

Komponenty jadra majú široký rozsah tolerancie prietoku a sú kompatibilné s rôznymi protitlakmi výfukových plynov a podmienkami úniku. Je obzvlášť vhodný pre adsorpčné operácie neštandardných obrobkov s poréznym povrchom, zložitým zakrivením alebo stopovou priepustnosťou vzduchu.

• Vlastnosti rýchlej odozvy

Predkompresná dutina a prietokový kanál s nízkou zotrvačnosťou spolupracujú na dosiahnutí milisekundového vytvorenia a uvoľnenia vákua. Spĺňa požiadavky aplikácie na časté spúšťanie a zastavovanie vo vysokorýchlostnom rytme automatizácie a skracuje čakaciu dobu cyklu.

• Integrácia modulárnych funkcií

Hlavné telo si vyhradzuje štandardné rozhranie plynovej cesty a inštalačné polohovacie štruktúry na podporu rýchlej integrácie vákuového spínača, filtračnej jednotky alebo komponentu tlmiča. Funkčné moduly je možné flexibilne konfigurovať podľa zložitosti systému, aby sa znížila celková zložitosť potrubia.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok
ĎALŠÍ:Viacstupňový vákuový ejektor série ZL1

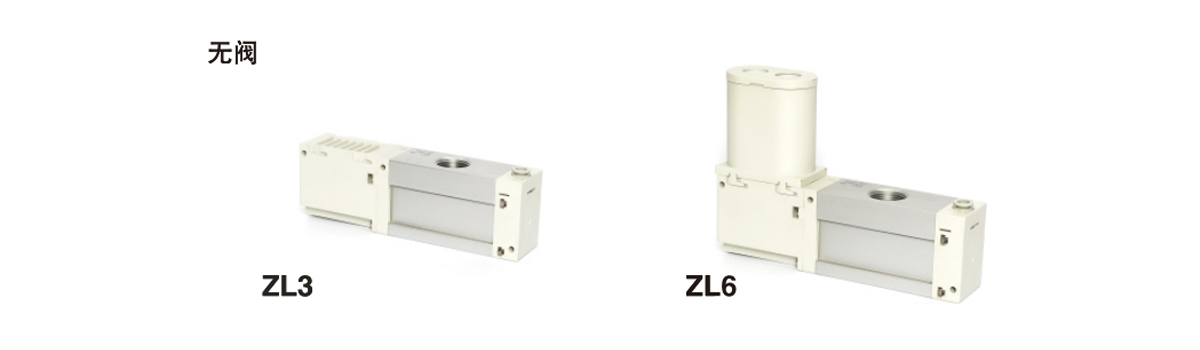

  • ZL3 ZL6
    Model ZL3M□□ ZL3H□□ Model ZL6M□□ ZL6H□□
    Priemer trysky [mm] 1.9 1.5 Priemer trysky [mm] 1,9 × 2 1,5×2
    Štandardný prívodný tlak [MPa] 0.35 0.50 Štandardný prívodný tlak [MPa] Bez ventilu 0.35 0.50
    Maximálny vákuový tlak [kPa] Poznámka 1) -91 -93 S ventilom 0.37 0.52
    Maximálna rýchlosť nasávania [l/min (ANR)] 280 Maximálny vákuový tlak [kPa] Poznámka 1) -91 -93
    300 Maximálna rýchlosť inhalačného prietoku [l/min (ANR)] 580
    Spotreba vzduchu [l/min (ANR)] 150 135 Špecifikácie prevzatia/vetrania 600
    Rozsah prívodného tlaku [MPa] 0,2 až 0,6 Spotreba vzduchu [l/min (ANR)] 300 270
    Rozsah prevádzkovej teploty [°C] -5 až 50 (žiadne mrazenie alebo kondenzácia) Rozsah prívodného tlaku [MPa] 0,2 až 0,6
    Prevádzková kvapalina Vzduch Rozsah prevádzkovej teploty [℃] -5 až 50 (žiadne mrazenie alebo kondenzácia)
    Odolnosť voči vibráciám [m/s²] Poznámka 2) 20 Prevádzková kvapalina Vzduch
    Odolnosť proti nárazu [m/s²] Poznámka 3) 100 Odolnosť voči vibráciám [m/s²] Poznámka 2) 20
    Odolnosť proti nárazu [m/s²] Poznámka 3) 100
    Poznámka 1) Hodnoty získané za podmienok merania našej spoločnosti pri štandardnom prívodnom tlaku. Tieto hodnoty sa môžu líšiť v závislosti od atmosférického tlaku (klíma, nadmorská výška atď.) alebo metód merania.
    Poznámka 2) 10 až 500 Hz, 2 hodiny v každom zo smerov X, Y a Z (bez napájania, počiatočné hodnoty).
    Poznámka 3) 3-krát v každom zo smerov X, Y a Z (bez napájania, počiatočné hodnoty).

    Špecifikácie prívodného ventilu, prietržného ventilu
    Model ZL3-JSY3140
    Čas odozvy (pri 0,5 MPa) Menej ako 27 ms Poznámka 1)
    Maximálna pracovná frekvencia 5 Hz
    Manuálna prevádzka Neuzamykateľný tlačný typ
    Menovité napätie cievky DC 24V
    Prípustné kolísanie napätia ±10 % menovitého napätia
    Spotreba energie 0,4 W

    Špecifikácie tlakomeru
    Model GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Tlaková jednotka kPa inHg a psi sa používajú spolu na označenie
    Rozsah tlaku -100 až 100 kPa -30inHg～14psi
    Pripojovací závit R1/8 NPT1/8
    Presnosť Vákuová strana ±3 % F.S., pretlaková strana ±5 % F.S.
    Hmotnosť 30 g

    Hluk výfuku (referenčná hodnota)
    Model ZL3 ZL6
    Hlučnosť výfuku [dB(A)] 68

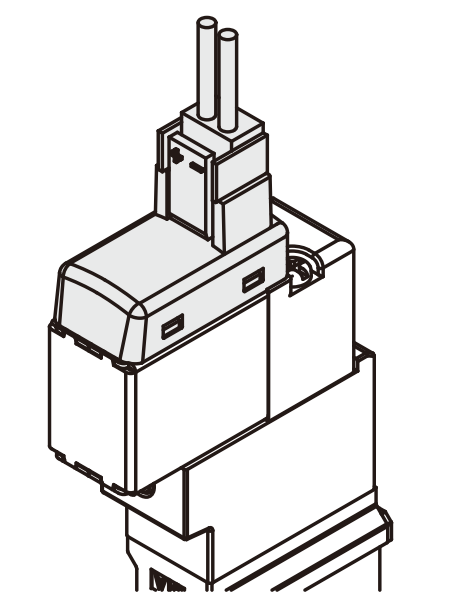

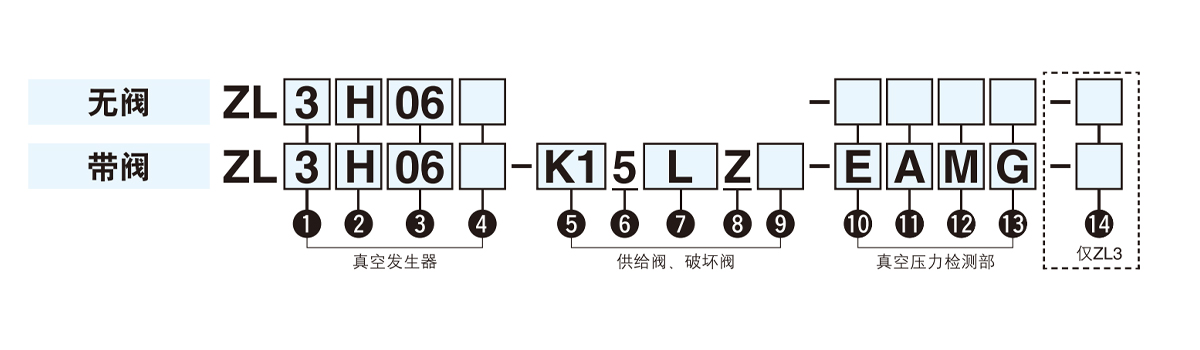

  • ① Maximálny nasávaný prietok ② Štandardný prívodný tlak ④ Špecifikácie výfuku ⑦ Metóda vedenia vodiča
    3 300 l/min (ANR)※1 H 0,50 MPa Neoznačené Výfuk tlmiča Typ zásuvky v tvare L
    6 600 l/min (ANR)※1 P Otvorený výfuk
    ※1 Pri pripájaní potrubí a odvzdušňovaní

    L: Dĺžka drôtu 0,3 m

    ③ Veľkosť vákuového (2/V)/napájacieho (1/P) portu vhodného pre vonkajší priemer potrubia
    Marka Vákuový (2/V) ventil Napájanie (1/P) Cez port
    06 Rc3/4 Priamy konektor 8 mm
    04 2×Rc1/2 (špecifikácie vedľajšieho rozvodného potrubia)
    06L G3/4 Kolenová spojka 8 mm
    04L 2×G1/2 (špecifikácie odbočiek)
    ⑤ Kombinácia prívodného ventilu a prietržného ventilu ⑩ Oddelenie pre testovanie vákuového tlaku
    K1 Napájací ventil (N.C.), prerušovací ventil (N.C.) Neoznačené žiadne
    ⑥ Menovité napätie GN S portom na testovanie vákuového tlaku (G):
    5 DC 24V
    G Tlakomer
    ⑧ Kontrolka a obvod ochrany proti prepätiu
    Z S kontrolkou a obvodom prepäťovej ochrany E Vákuový tlakový spínač (vákuum 2 výstupy)
    ⑨Manuálna prevádzka F Vákuový tlakový spínač (zmiešané 2 výstupy)
    Neoznačené Neuzamykateľný tlačný typ

    ⑩ Použiteľné len vtedy, keď je v sekcii detekcie podtlaku zvolené E/F/V.
    ⑪ Špecifikácie výstupu Platí len pre ZL3
    A NPN otvorený kolektor ⑭Voliteľné položky
    Neoznačené Nie sú dostupné žiadne možnosti
    B PNP otvorený kolektor

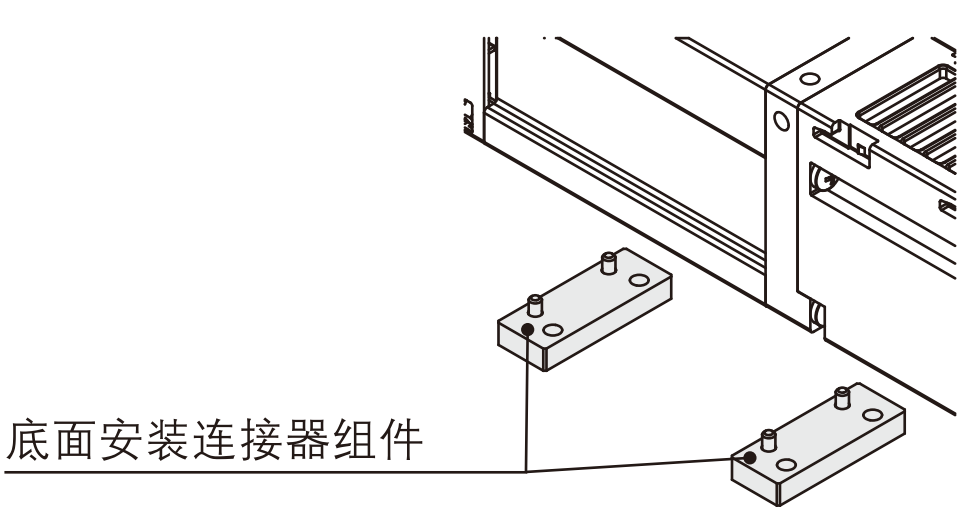

    B Zostava konektora na spodnú povrchovú montáž※9 (súčasť balenia)
    ⑫ Špecifikácie jednotky

    ※9
    Na prispôsobenie sa zostavám konektorov s rozstupom skrutiek 27 mm na spodnej ploche predchádzajúceho modelu ZL212. Vyžaduje sa pri výmene predchádzajúceho modelu ZL212 so spodnou povrchovou montážou. (2 kusy v sade, vrátane 4 skrutiek). Bočné montážne otvory sú zameniteľné aj bez možnosti.

    Neoznačené S funkciou prevodu jednotiek
    M Pevná jednotka SI (kPa)
    P S funkciou prevodu jednotiek (initial value psi)※10
    ⑬ Špecifikácie vodičov
    Neoznačené Odpojený drôt
    G Elektroinštalácia so zástrčkou (2 m dlhá) (rovnaké balenie)

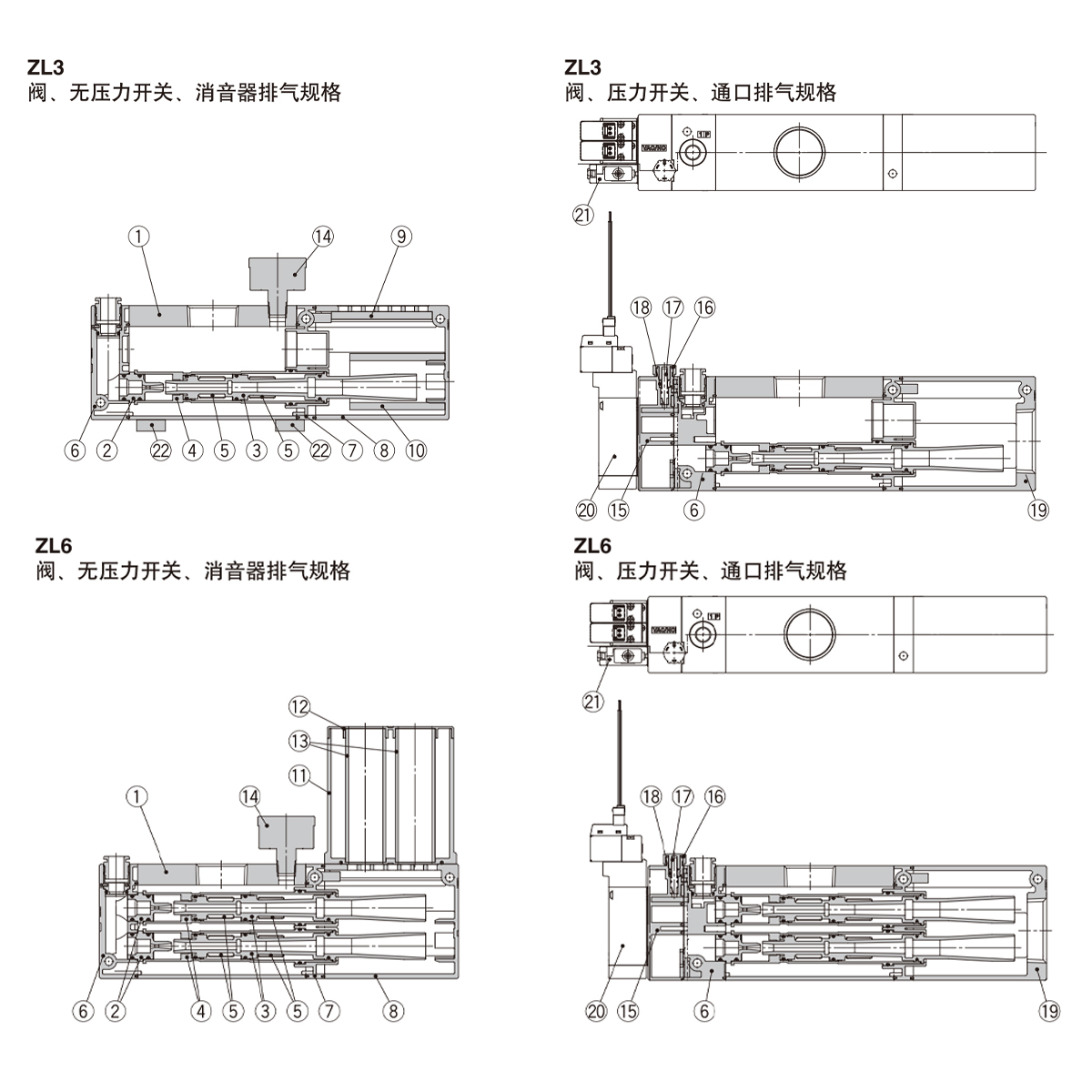

  • Súčiastky
    číslo Meno Materiál Poznámka číslo Meno Materiál Poznámka
    1 Hlavné telo „Zliatina hliníka
    (eloxovaný)"     		- 14 Tlakomer - -
    15 Ventilová doska PBT -
    2 Tryska POM - 16 Ručné koleso POM -
    3 Lavalova tryska PBT 17 Ihlový ventil PBT -
    4 Príloha POM 18 Ihlový ventil guide rod mosadz (bezelektrické poniklovanie) -
    5 Jednosmerný ventil FKM -
    6 Predný konektor PBT - 19 Blok s priechodnými otvormi Zliatina hliníka (chrómovaná, potiahnutá) -
    7 Zadný konektor PBT -
    8 Plášť tlmiča 1 PBT - 20 Prívodný ventil, prietržný ventil - -
    9 Materiál tlmiča 1 Živica 21 Vákuový tlakový spínač - -
    10 Materiál tlmiča 2 Netkaná textília 22 Zostava konektora pre spodnú montáž mosadz (bezelektrické poniklovanie) -
    11 Plášť tlmiča 2 PBT - -
    12 Kryt tlmiča POM 23 Tesniaci materiál (O-krúžky atď.) HNBR/NBR -
    13 Materiál tlmiča 3 Netkaná textília (Neodnímateľná zostava tlmiča musí byť vymenená) 24 Montážne skrutky Oceľ (trojmocný chromát) -
    - - - -

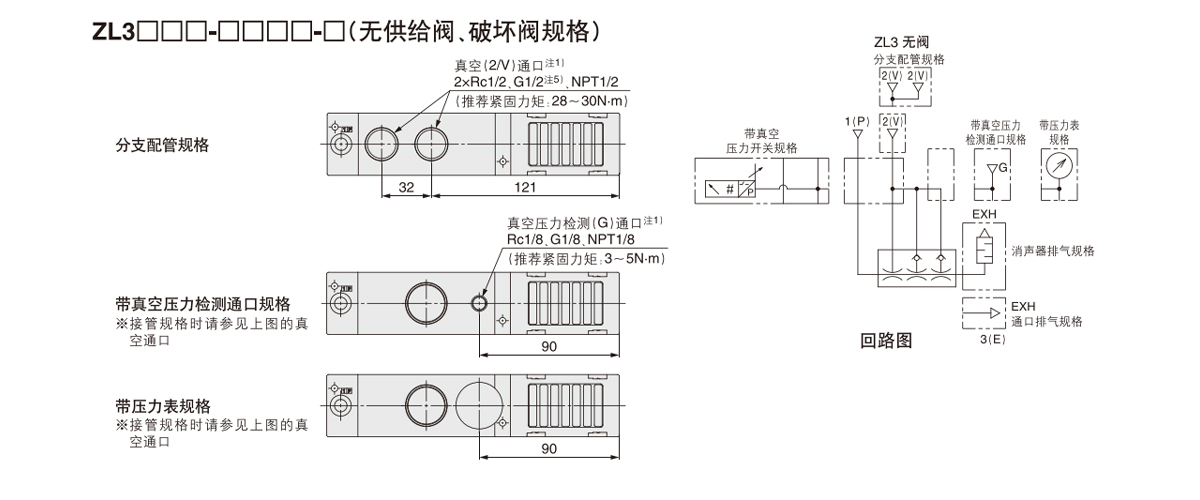

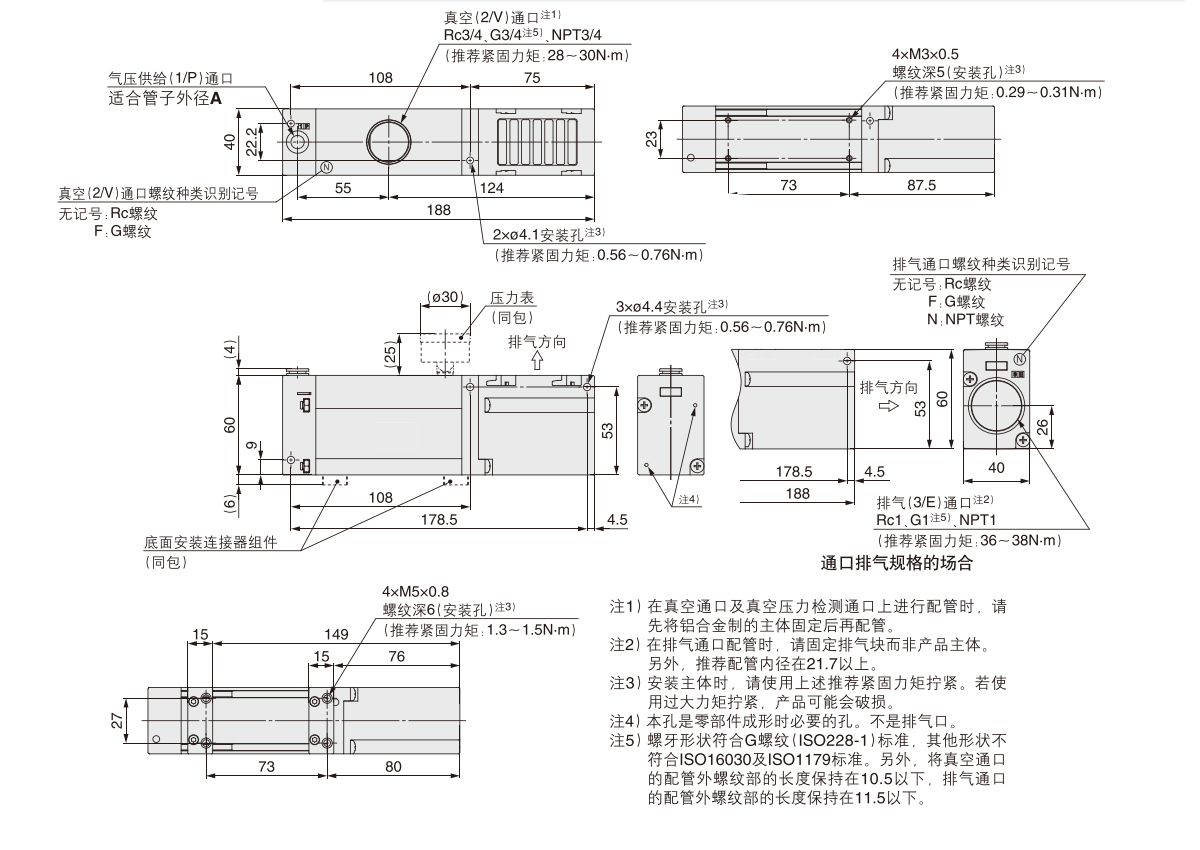

    Prívod tlaku vzduchu (1/P) je vhodný pre vonkajší priemer potrubia.
    A Farba uvoľneného rukáva
    ZL3[ □□ 8 Svetlo šedá

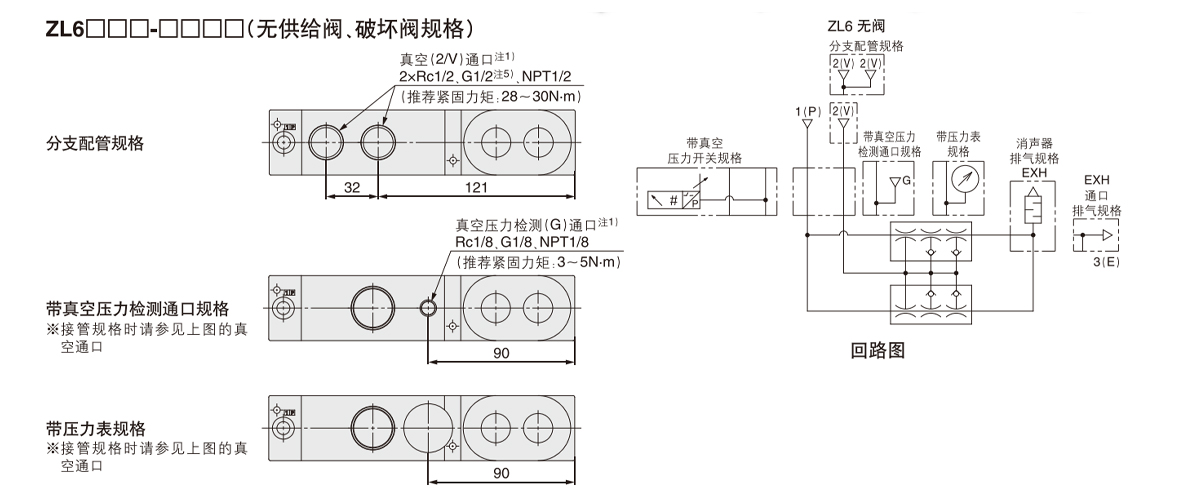

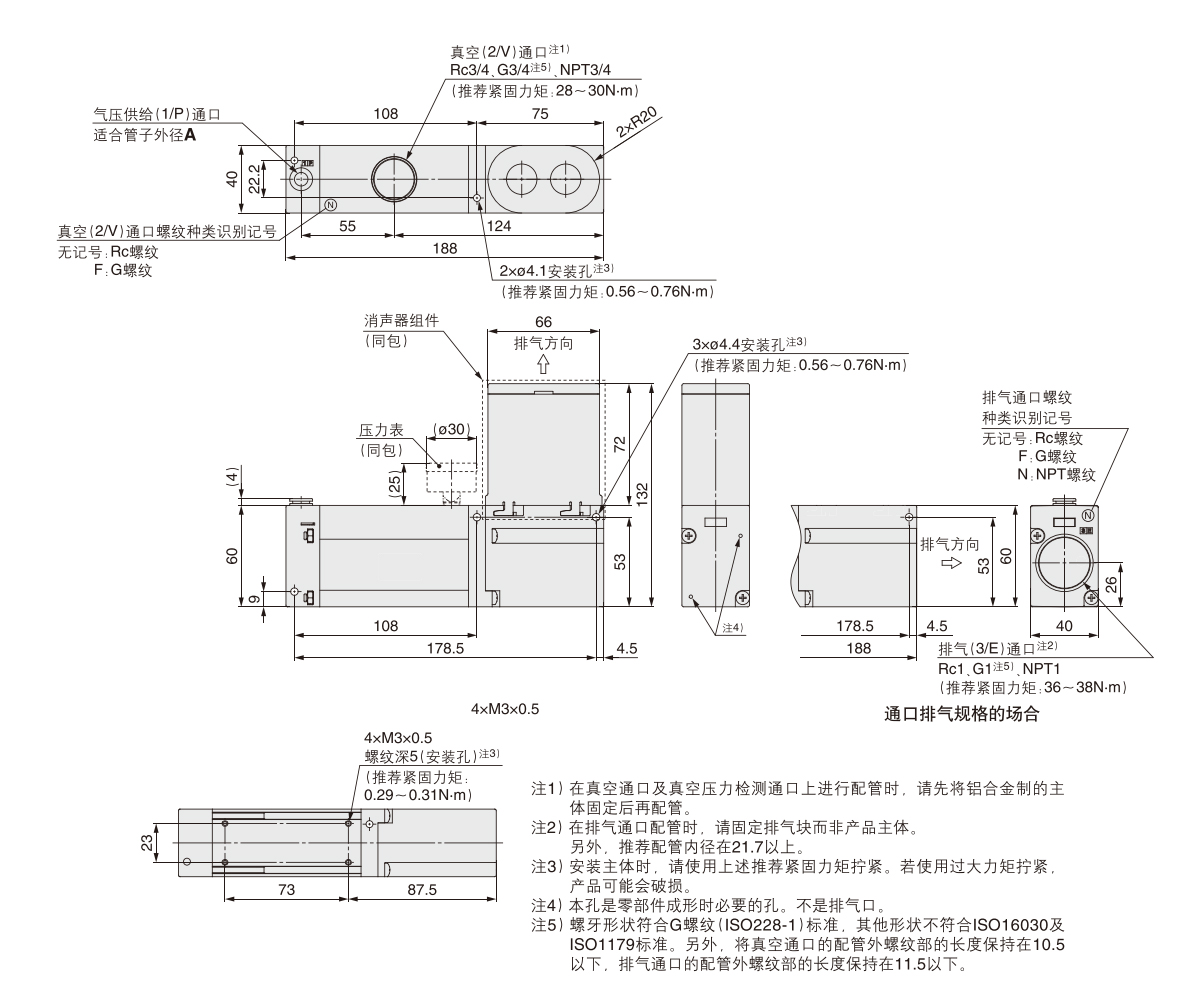

    Prívod tlaku vzduchu (1/P) je vhodný pre vonkajší priemer potrubia.
    A Farba uvoľneného rukáva
    ZL6  □ 8 Svetlo šedá
