Vysokovýkonná vákuová prísavka, adaptér a držiak nárazníka série ZP

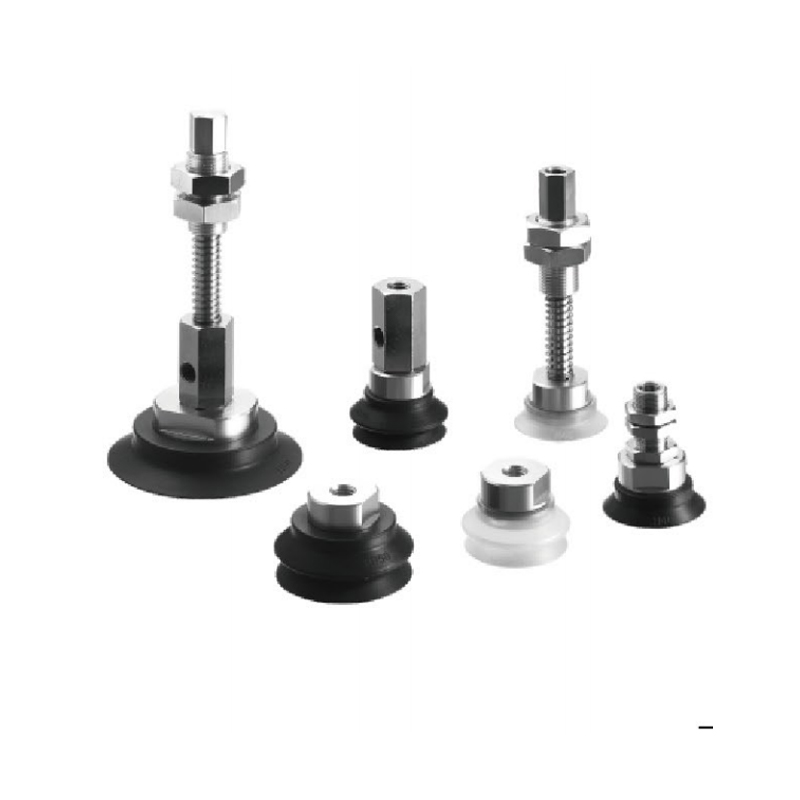

Vysokovýkonná vákuová prísavka série ZP s adaptérom a držiakom nárazníka (Ø32~Ø340)

Vysokovýkonná vákuová prísavka série ZP s adaptérom a držiakom na vyrovnávaciu pamäť (Ø32~Ø340) predstavuje integrované riešenie vákuovej manipulácie navrhnuté tak, aby spĺňalo náročné priemyselné potreby uchopenia. Integruje hlavnú odolnú prísavku, adaptér kľúčového rozhrania a požadovaný držiak nárazníka do jedného, pokrývajúceho širokú škálu veľkostí, a je navrhnutý tak, aby poskytoval spoľahlivú a prispôsobiteľnú základnú jednotku s vákuovým uchopením na manipuláciu s ťažkými, nepravidelnými alebo hladkými obrobkami.

Základné vlastnosti:
Prispôsobivosť podmienkam vysokého zaťaženia: Základná koncepcia dizajnu sa točí okolo zvýšenia hornej hranice nosnosti vákuového systému, aby sa splnili potreby manipulácie s ťažkými obrobkami, ktoré presahujú kapacitu bežných prísaviek, a aby sa splnili požiadavky na pevnosť priemyselných lokalít.

Pokrytie širokého spektra: Poskytuje rôzne možnosti telesa prísavky od menších rozmerov až po ultra veľké plochy (pokrývajúce rozsah Ø32 až Ø340), ktoré môžu flexibilne zodpovedať rôznym veľkostiam obrobkov, obrysom a požiadavkám na rozloženie hmotnosti.

Integrované rozhranie adaptéra: Štandardný adaptér slúži ako vyhradený prenosový rozbočovač medzi telom prísavky a následným vákuovým systémom (ako je generátor, distribútor) alebo pohonom (ako je koniec ramena robota), čím sa zaisťuje efektívne pripojenie cesty plynu a fyzická kompatibilita.

Vstavaný mechanizmus vyrovnávacej pamäte: Vstavaný prvok držiaka nárazníka je podstatou dizajnu. Jeho základná hodnota spočíva v absorpcii kinetickej energie nárazu v momente kontaktu a nízkofrekvenčných vibrácií počas prevádzky, čím sa výrazne znižuje mechanické namáhanie povrchu obrobku, konštrukcie prísavky a predradeného zariadenia.

Zhoda systémovej integrácie: Návrh celkového riešenia uprednostňuje pohodlie integrácie s bežnými automatizačnými platformami (ako sú konce ramien robota a vodiace lišty), čím sa znižuje zložitosť inžinierskych úprav pre nasadenie v teréne.

Odolnosť a odolnosť: Výber komponentov a konštrukčný návrh sa zameriavajú na zlepšenie dlhodobého prevádzkového výkonu v nepretržitých cykloch vysokého zaťaženia, potenciálnych kolíziách a typických priemyselných prostrediach, čím sa zabezpečí stabilný prevádzkový cyklus.

Záruka výkonu vákuového tesnenia: Štruktúra prísavného okraja a zloženie materiálu sú optimalizované pre aplikácie s vysokým zaťažením, ktoré sa snažia dosiahnuť a udržať účinný stav vákuového tesnenia na zložitých povrchoch (umožňujúci určitý stupeň nerovností).

Univerzálne aplikačné scenáre: Dizajnová koncepcia tejto série je prirodzene vhodná pre rôzne priemyselné scenáre zahŕňajúce plechy, veľké kompozitné materiály, ťažké baliace jednotky, formy atď., ktoré vyžadujú silné a jemné uchopenie a uvoľnenie.

E-mail: manager@cktworld.com

Stiahnuť

PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok
ĎALŠÍ:ZP Series Heavy Duty vákuová prísavka (Ø32~Ø340)

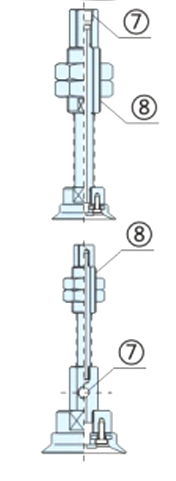

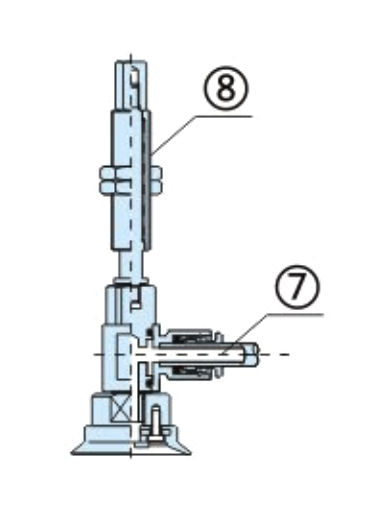

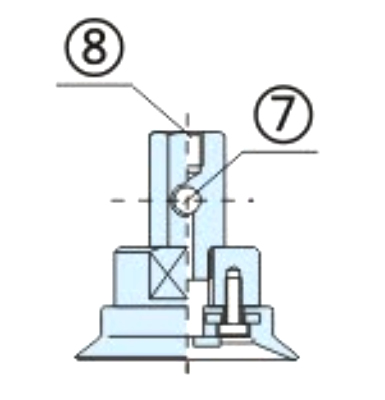

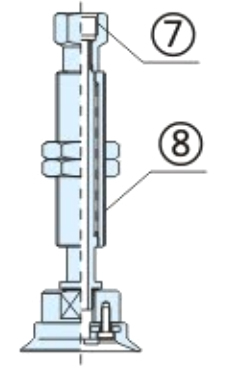

Vnútorná štruktúra
Hlavný rozmer (mm)
Kontaktujte nás

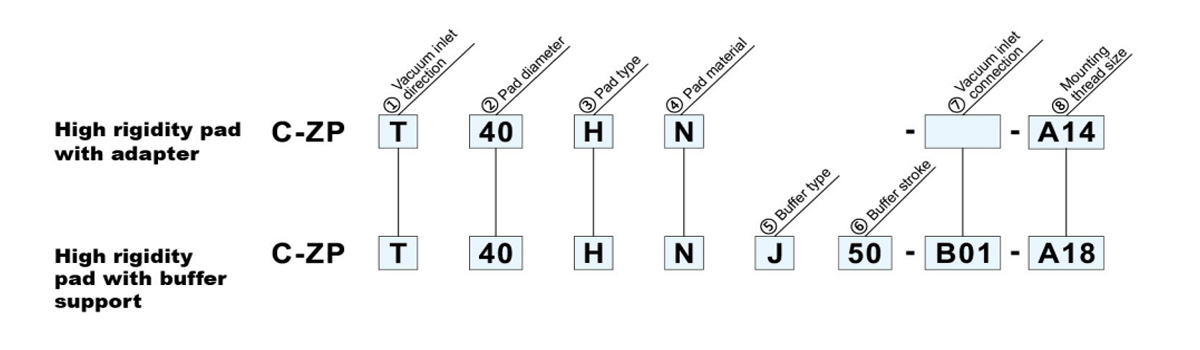

④Materiál podložky □

② Priemer podložky (mm)○/③Typ podložky☆

ja*

NBR

100

125

150

200

250

300

340

silikónová guma

Ø32

Ø40

Ø50

Ø63

Ø80

Ø100

Ø125

Ø150

Ø200

Ø250

Ø300

Ø340

Ploché s rebrami

●

①

Prívod vákua
smer HB

2 mechy

●

S adaptérom

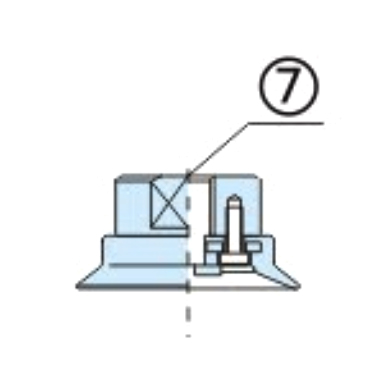

Vertikálne

⑦ Prípojka na prívod vákua

M5 × 0,8

●

M8 × 1,25

●

B10

M10 × 1,5

●

B12

M12 × 1,75

●

B16

M16 × 1,5

●

B18

M18 × 1,5

●

B04

Rp1/2

●

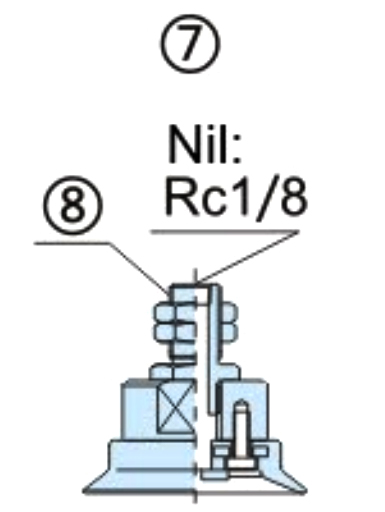

⑧ Montážny závit

A14*

M14 × 1,5

●

A16

M16 × 1,5

●

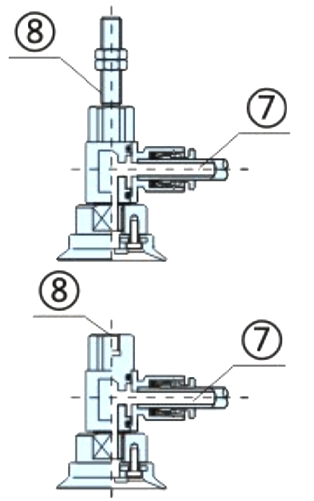

Bočné

M8 × 1,25

●

B10

M10 × 1,5

●

B12

M12 × 1,75

●

⑦ Prívod vákua

B01

Rc1/8

●

Ø4

●

Ø6

●

Ø8

●

⑧ Montážny závit

M6 × 1,0

●

M8 × 1,0

●

M6 × 1,0

●

M8 × 1,25

●

S prispôsobenou vyrovnávacou pamäťou

⑤
●

Rotačné

●

Nedá sa
otáčať

●

Vertikálne

⑥ Vyrovnávacia pamäť

10 mm

●

20 mm

●

30 mm

●

50 mm

●

⑦ Prívod vákua connection◇

M5 × 0,8

●

B01

Rc1/8

●

Bočné

Ø4

●

Ø6

●

Ø8

●

⑧

A14

M14 × 1,0

●

S vyrovnávacou pamäťou

⑤
●

●

Vertikálne

⑥ Vyrovnávacia pamäť

20 mm

●

25 mm

●

50 mm

●

75 mm

●

Bočné

100

100 mm

●

⑦

B01

Rc1/8

●

B02

Rc1/4

⑧ Montážny závit size

A18

M18 × 1,5

●

A22

M22 × 1,5

●

A30

M30 × 1,5

*A14-3: Prispôsobená inštalácia typu predĺženej skrutky

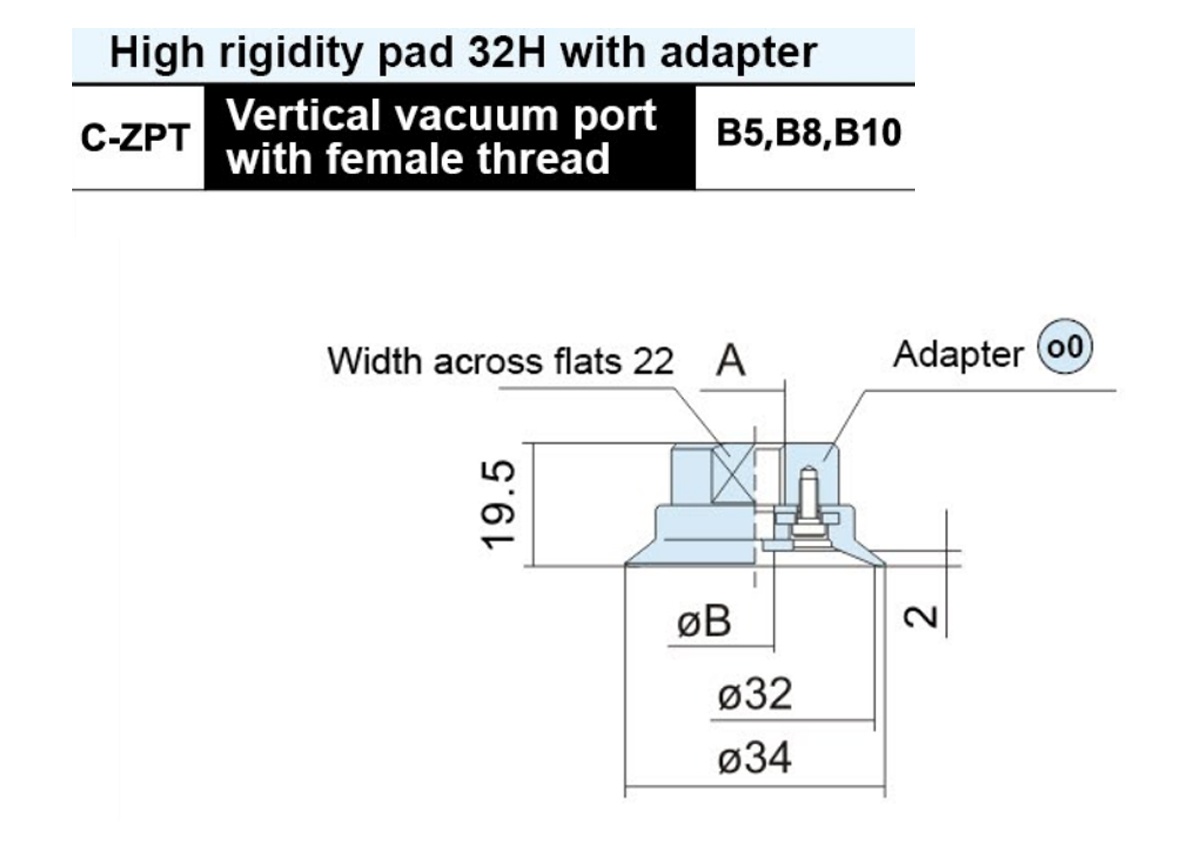

Model	A	ØB	Adaptor Model

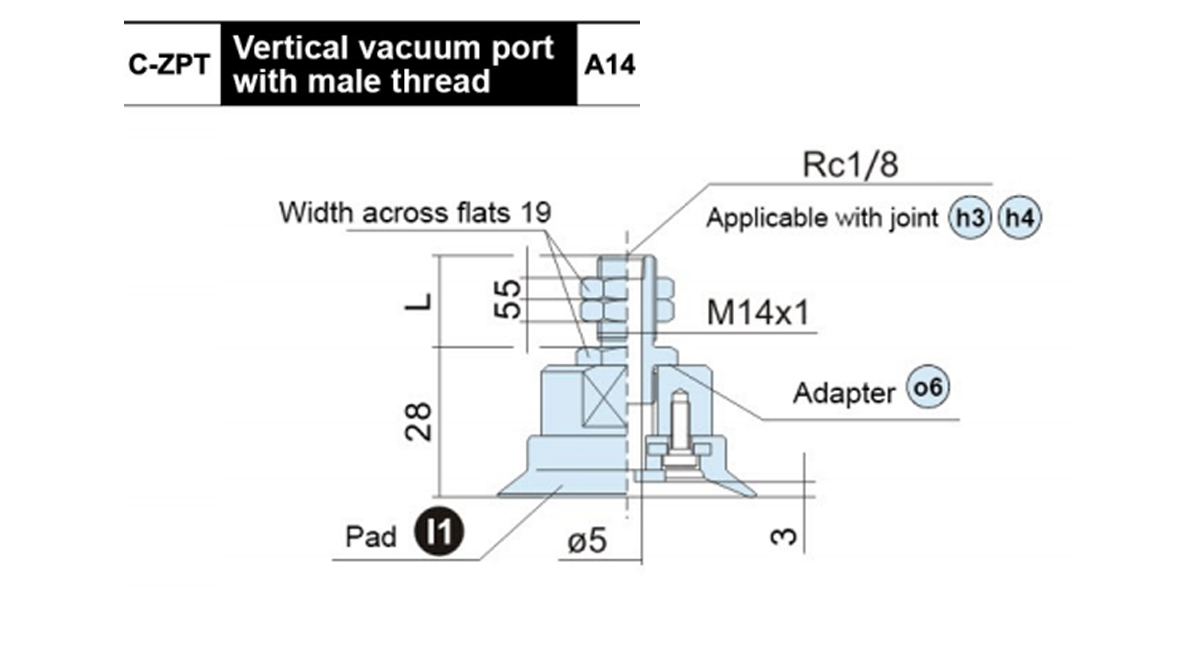

C-ZPT32H □ -B5	M5×0.8	4.2	ZPT0-B5
C-ZPT32H □ -B8	M8×1.25	5	ZPT0-B8
C-ZPT32H □ -B10	M10×1.5	5	ZPT0-B10
□ Pad material:NBR(N)S,Silicone(S)

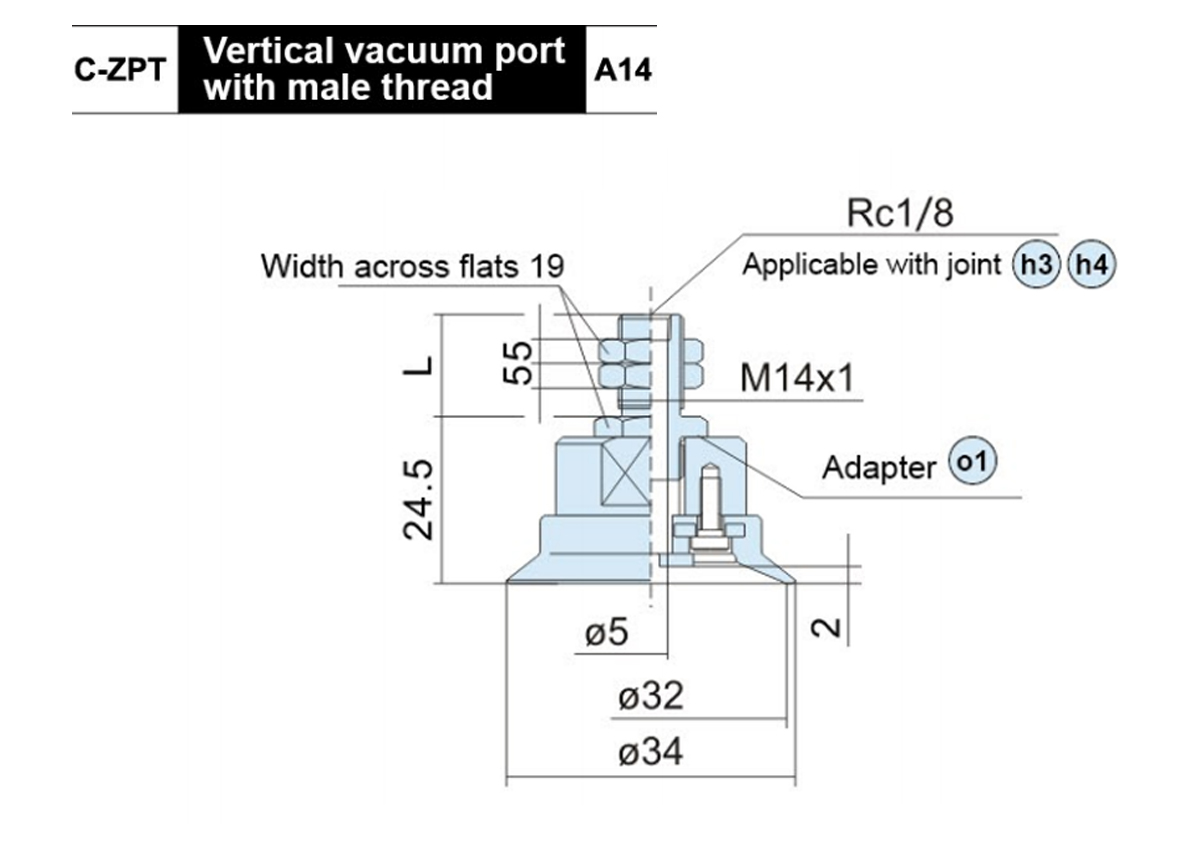

Model	L	Adaptor Model

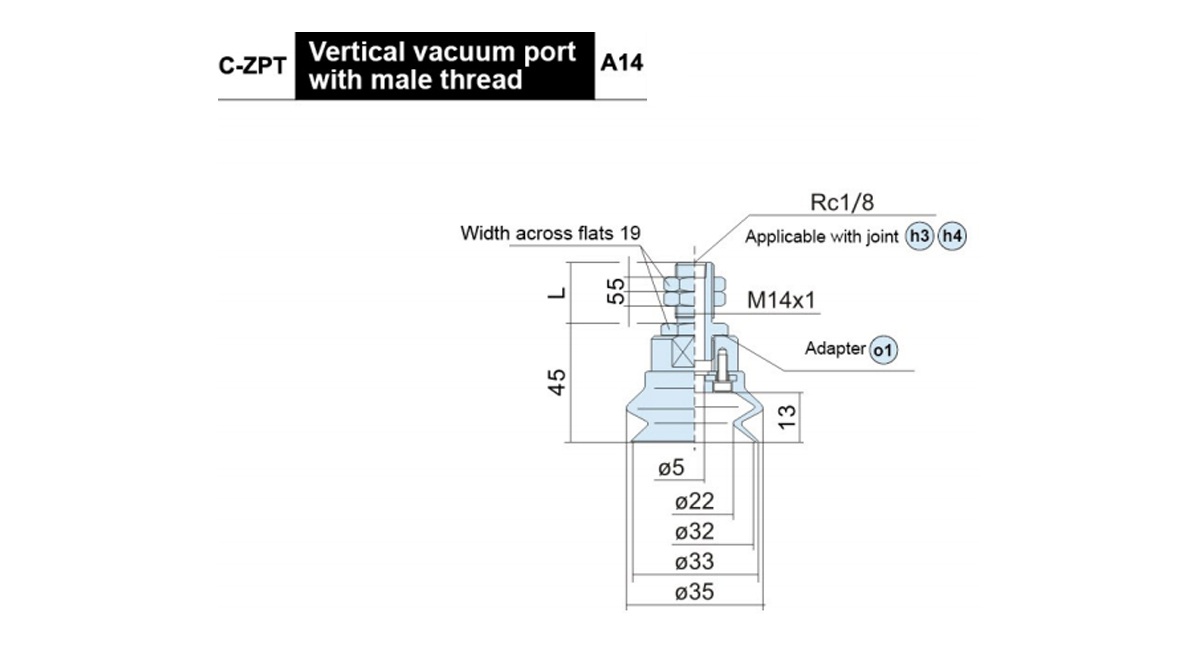

C-ZPT32H □- A14	25	ZPT0-A14
C-ZPT32H □- A14-3	40	ZPT0-A14-3
□ Pad material:NBR(N)S.Silicone(S)

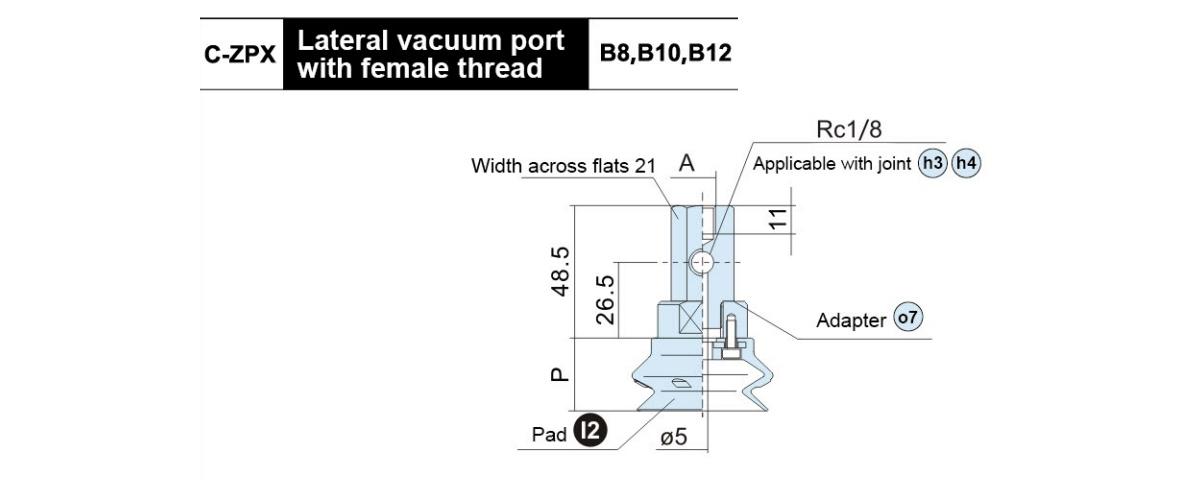

Model	A	Adaptor Model

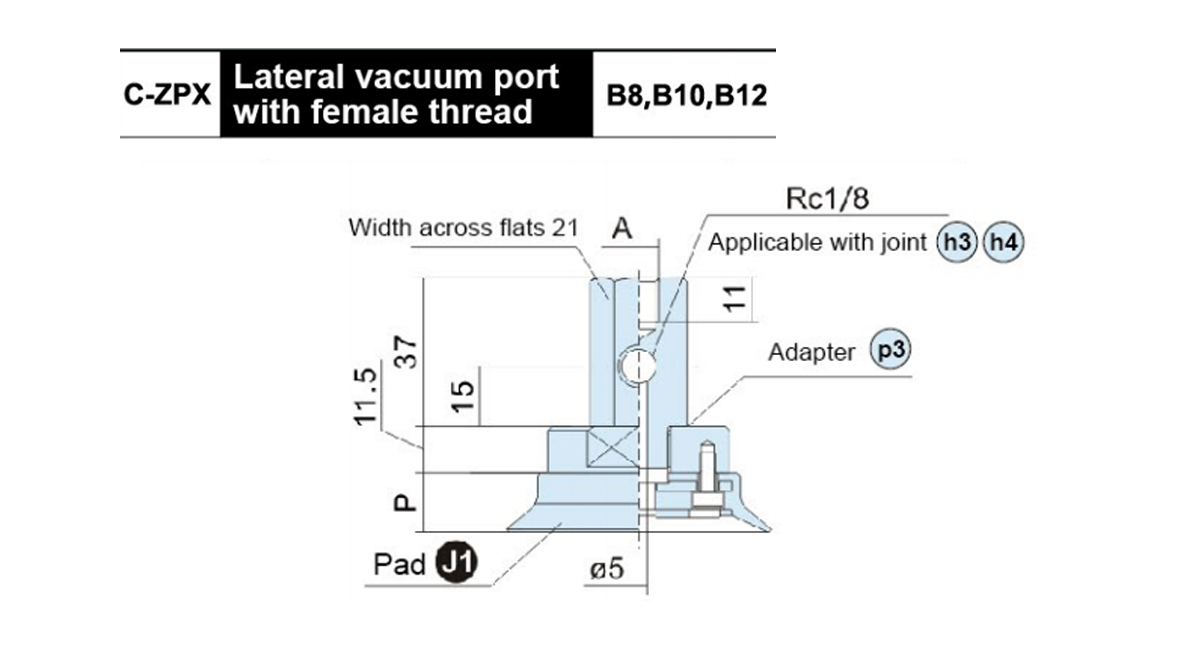

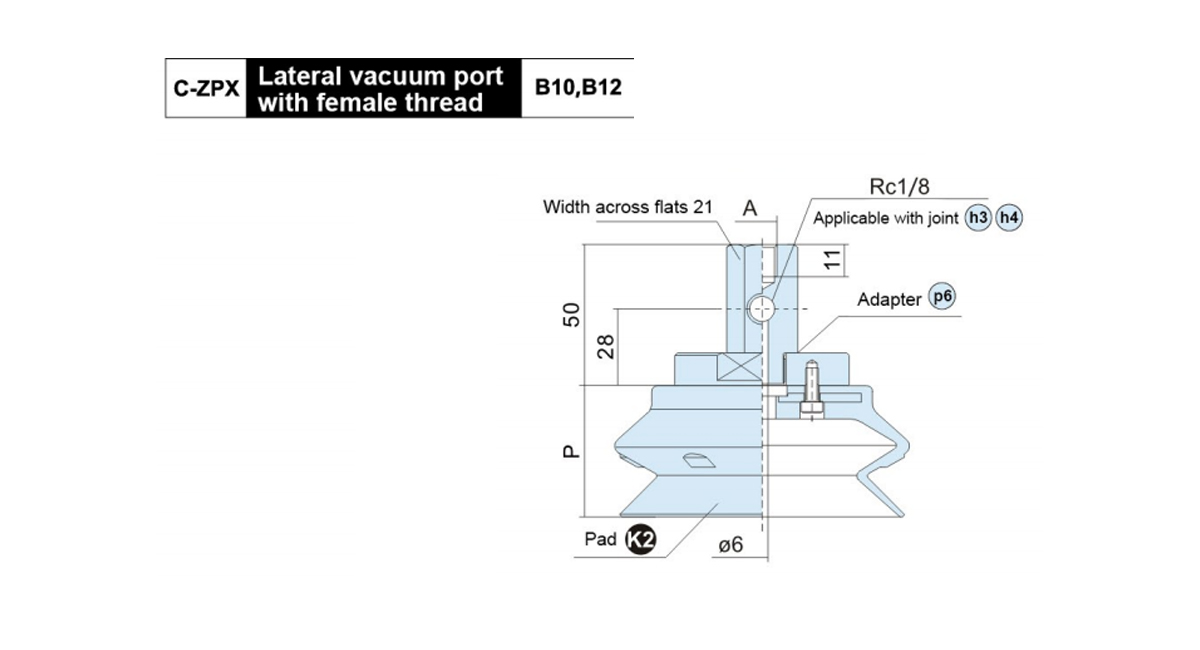

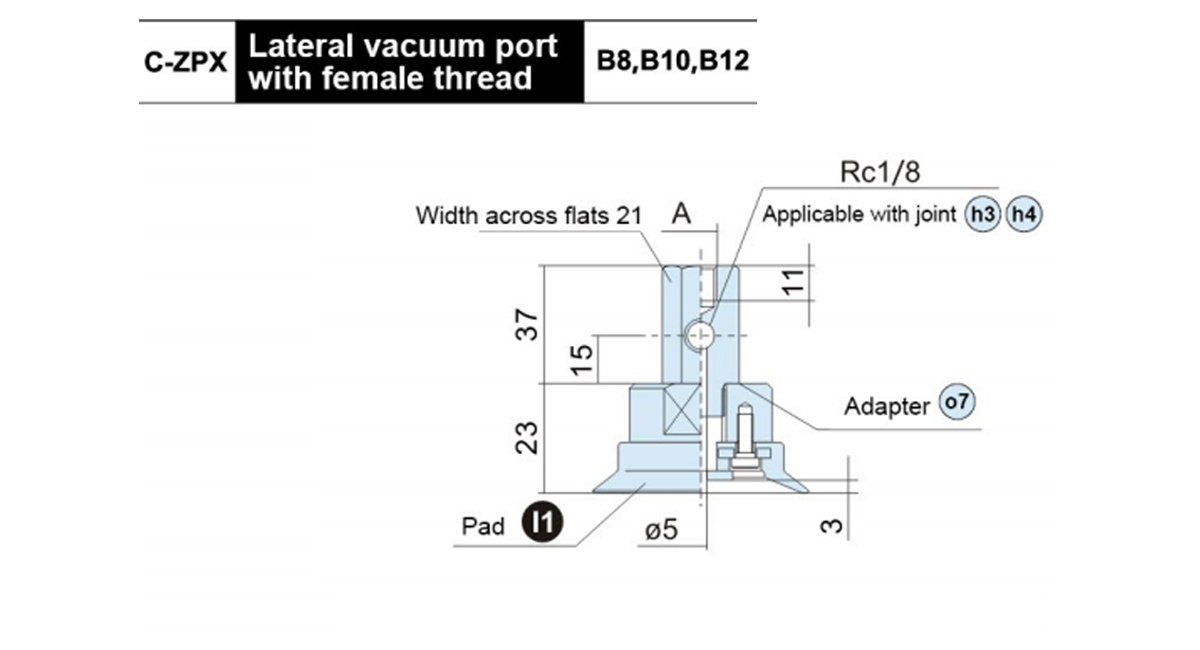

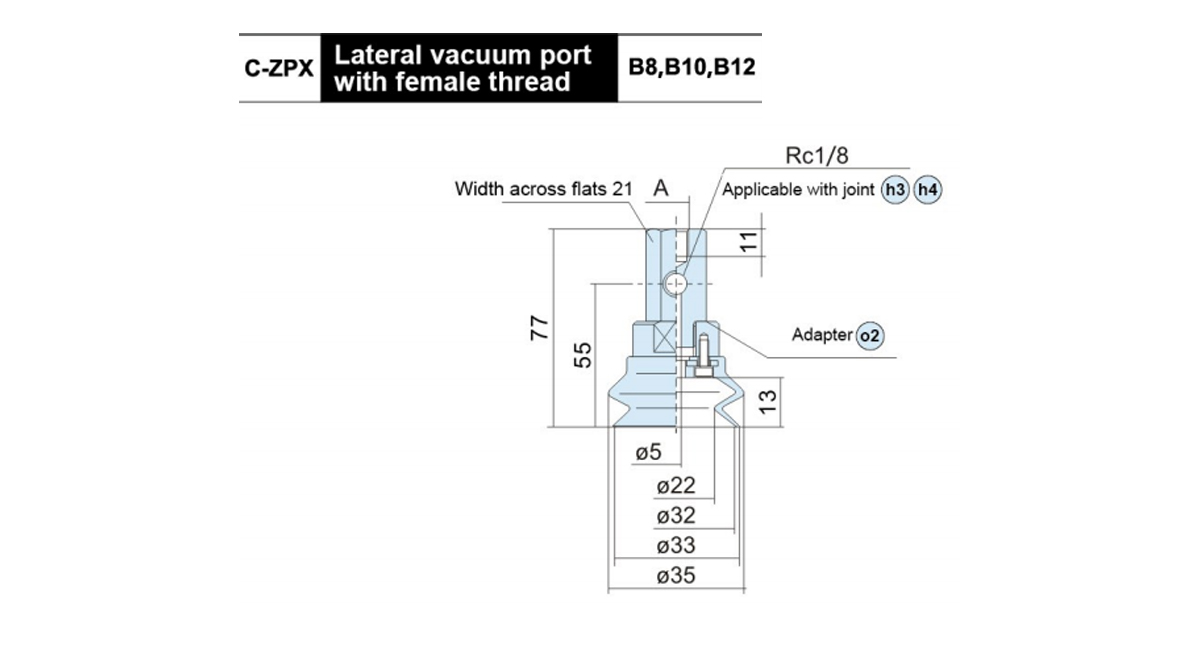

C-ZPX32H □- B8	M8×1.25	ZPX0-B01-B8
C-ZPX32H □- B10	M10×1.5	ZPX0-B01-B10
C-ZPX32H □- B12	M12×1.75	ZPX0-B01-B12
□Pad material:NBR(N)S,Silicone(S)

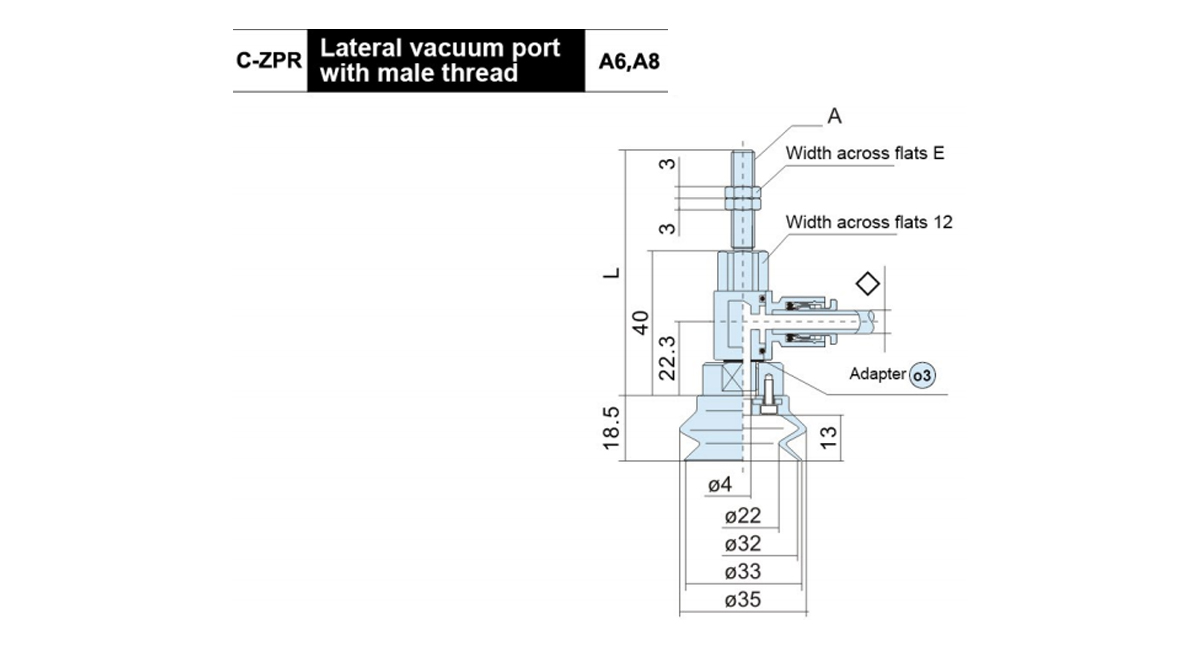

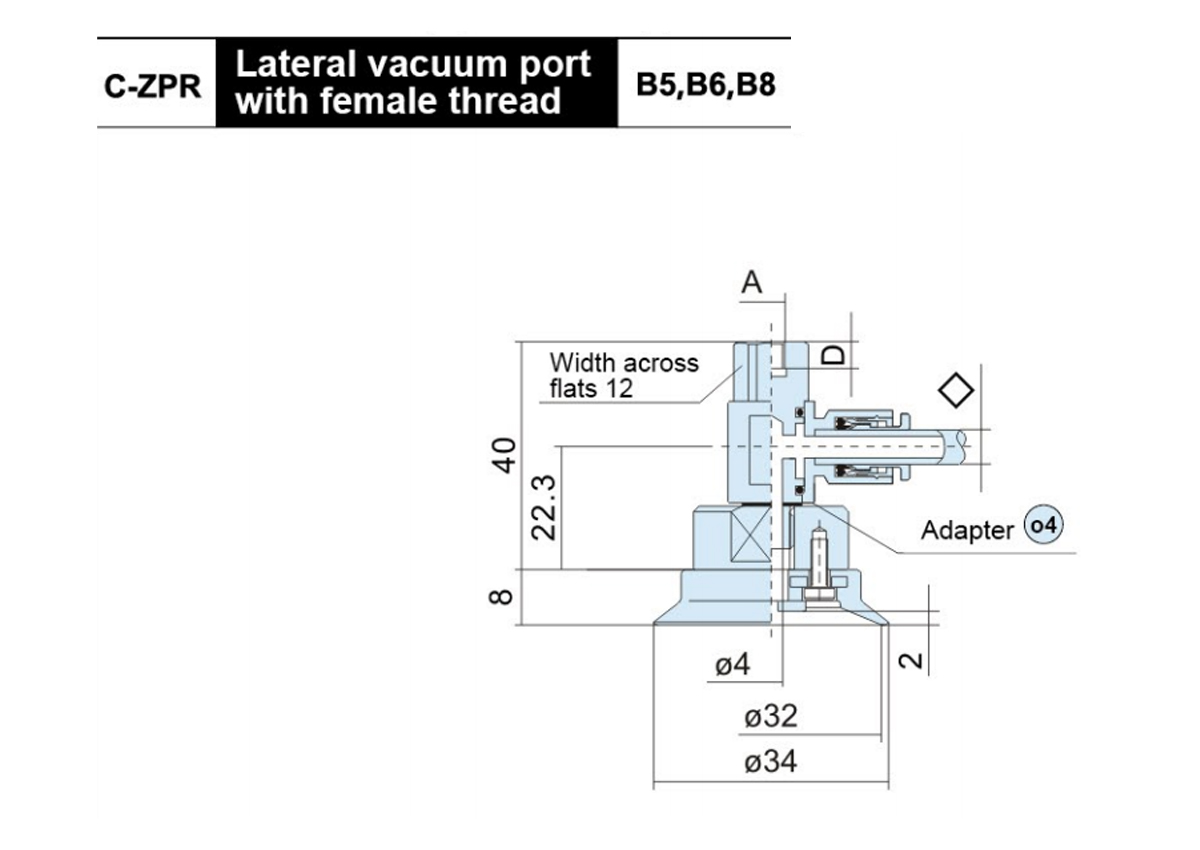

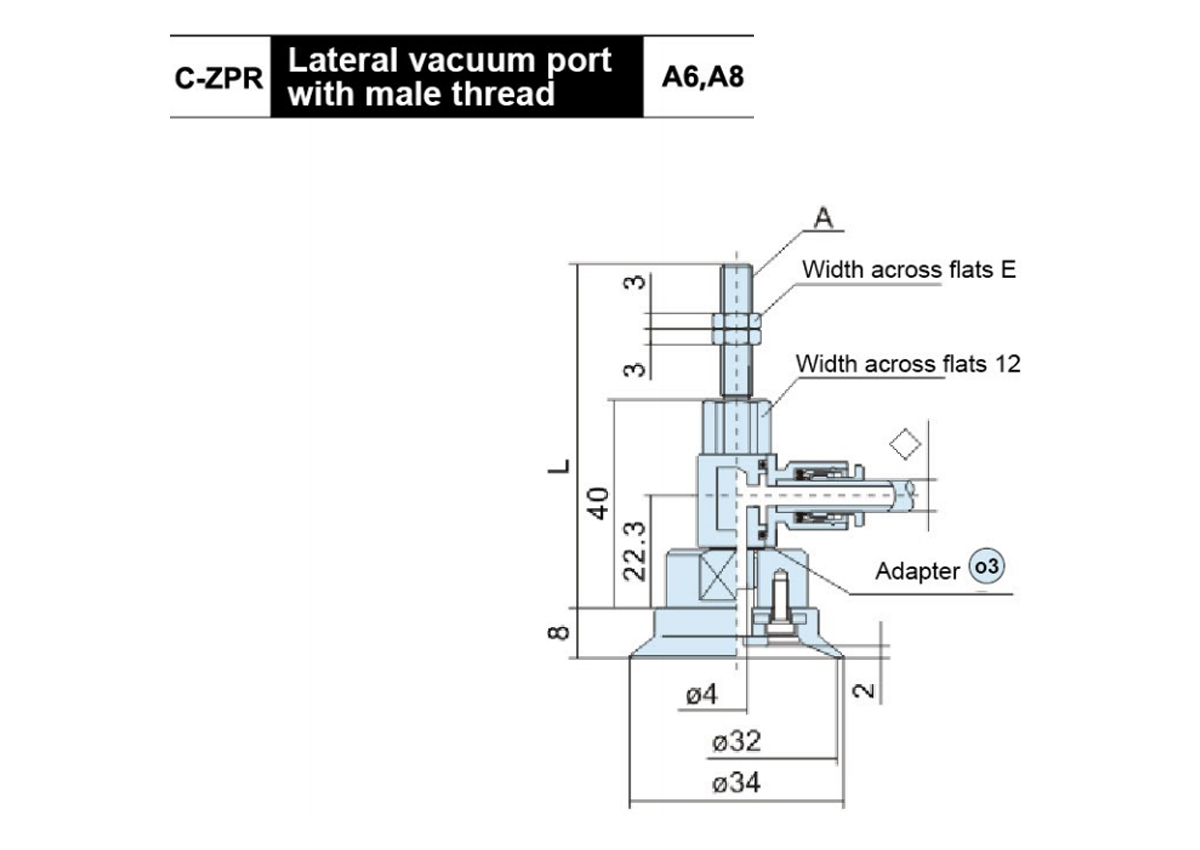

Model	A	E	L	Adaptor Model

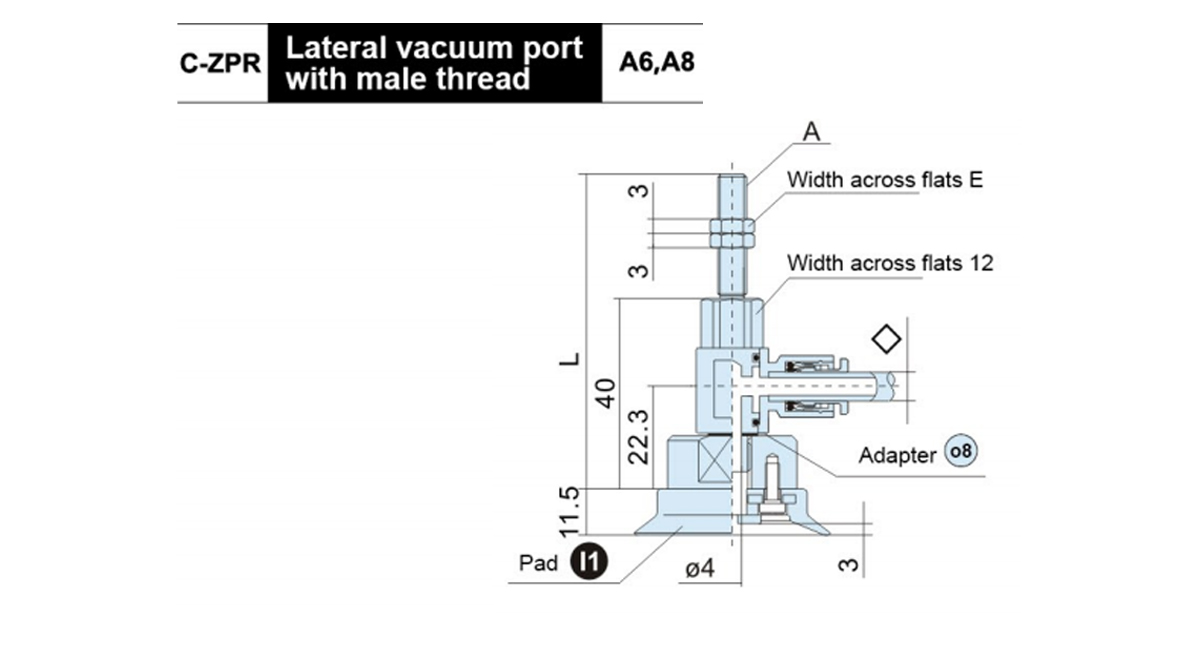

C-ZPR32H □-◇ -A6	M6×1.0	8	66	ZPROH-◇-A6
C-ZPR32H □-◇- A8	M8×1.0	12	56	ZPROH-◇-A8
□Pad material:NBR(N)S,Silicone(S) ◇Vacuum inlet connection:04,06,08

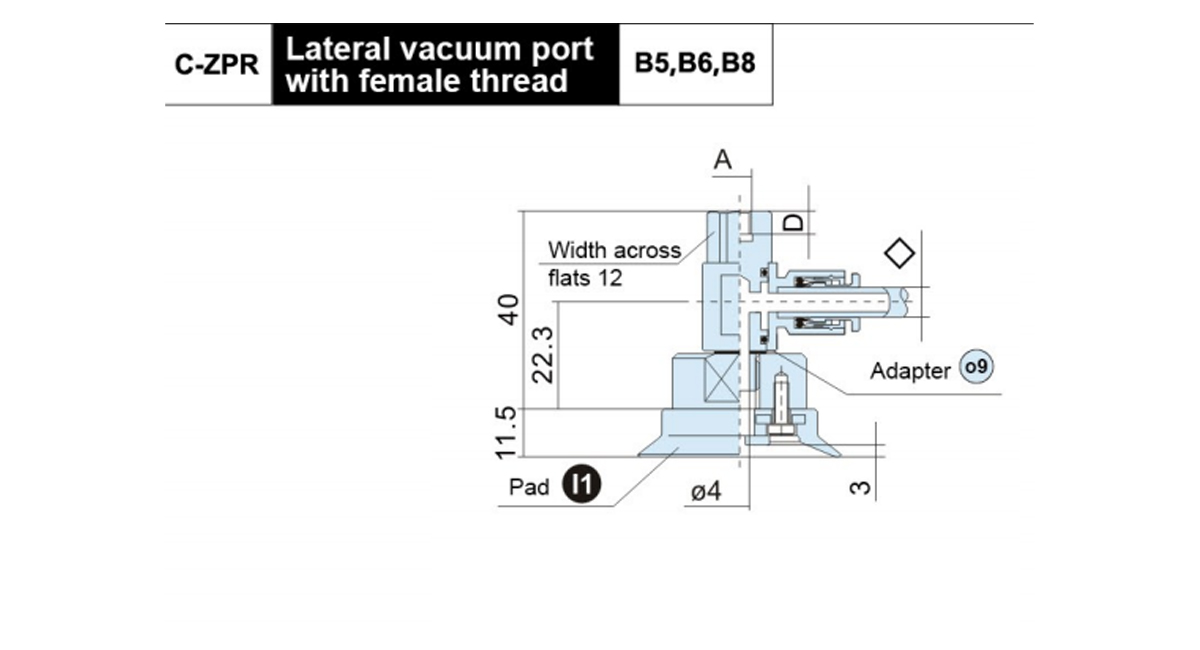

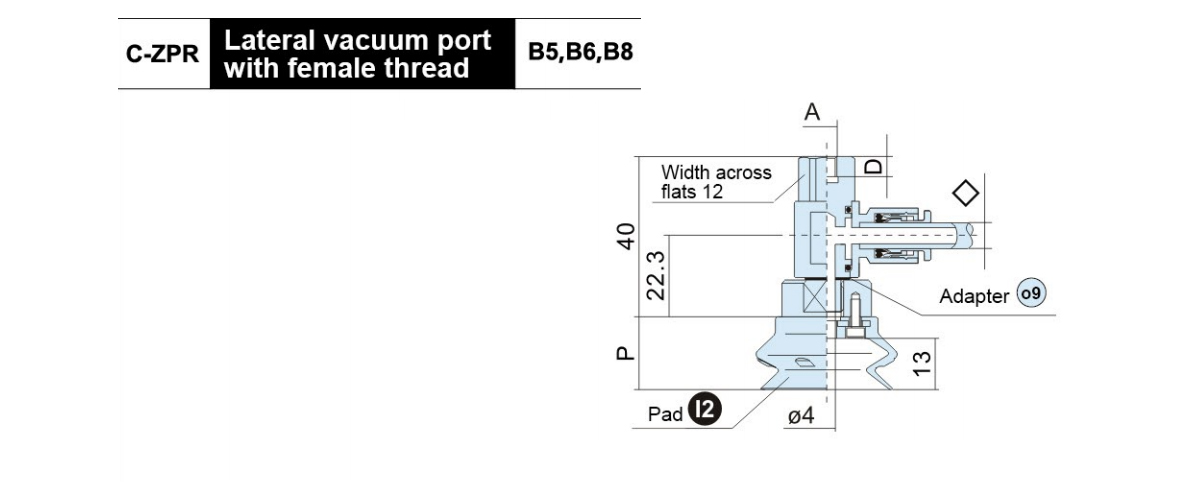

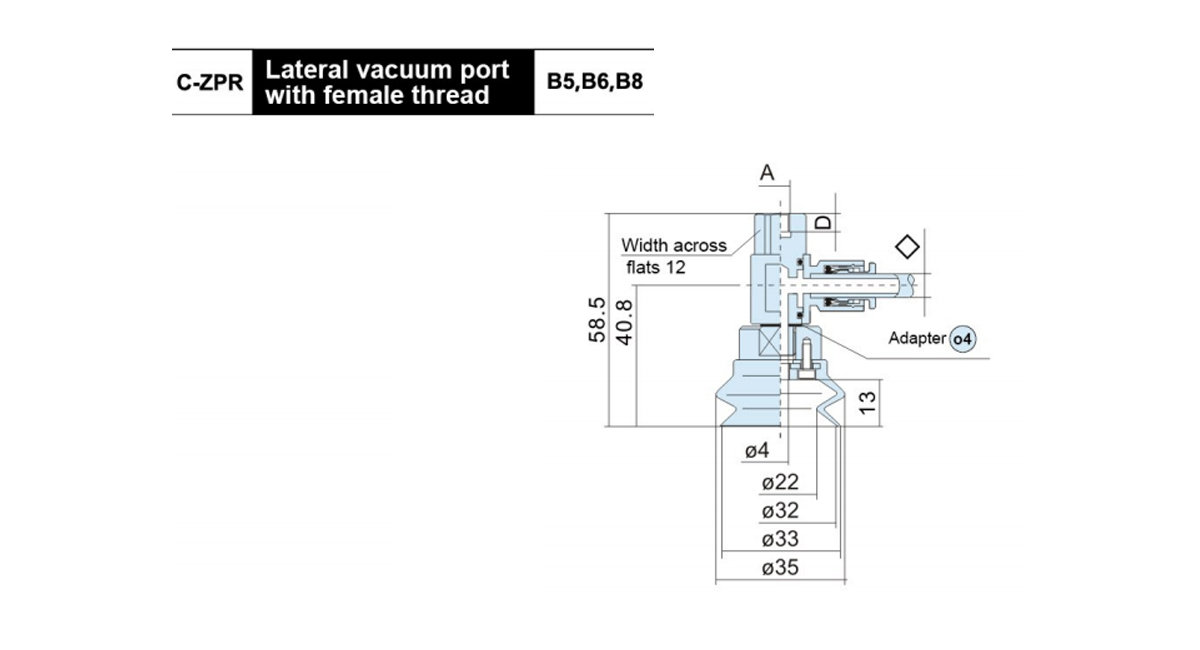

Model	A	D	Adaptor Model
C-ZPR32H □-◇- B5	M5×0.8	5	ZPROH-◇-B5
C-ZPR32H □-◇- B6	M6×1.0	6	ZPROH-◇-B6
C-ZPR32H □-◇- B8	M8×1.25	8	ZPROH-◇-B8
□Pad material:NBR(N)S,Silicone(S) ◇Vacuum inlet connection:04,06,08

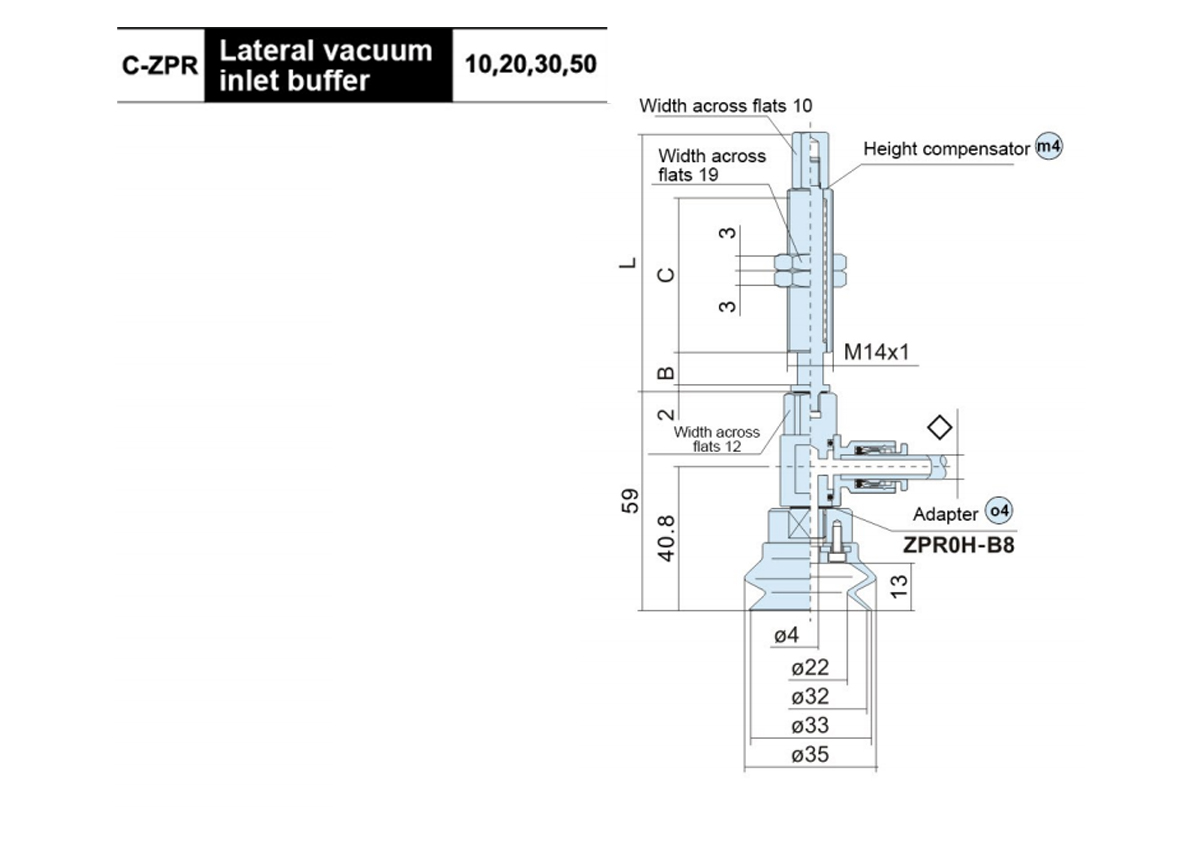

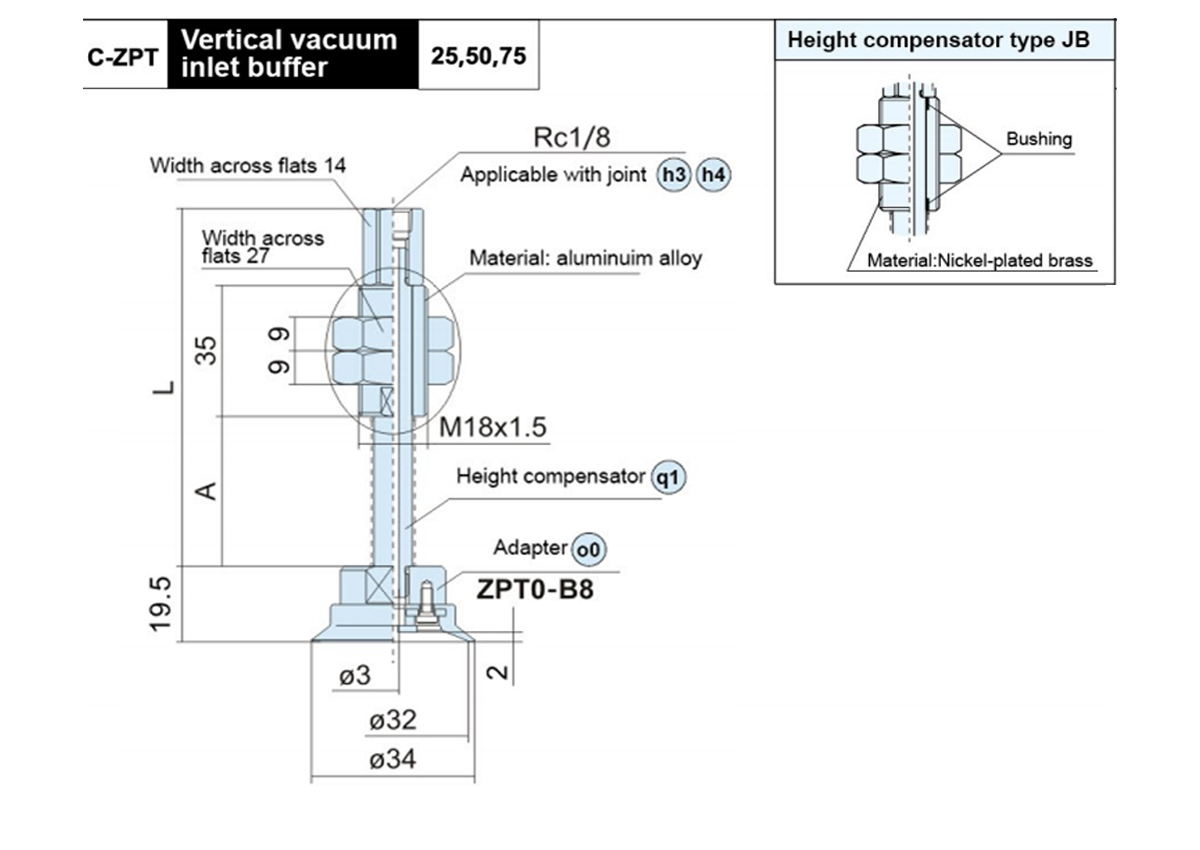

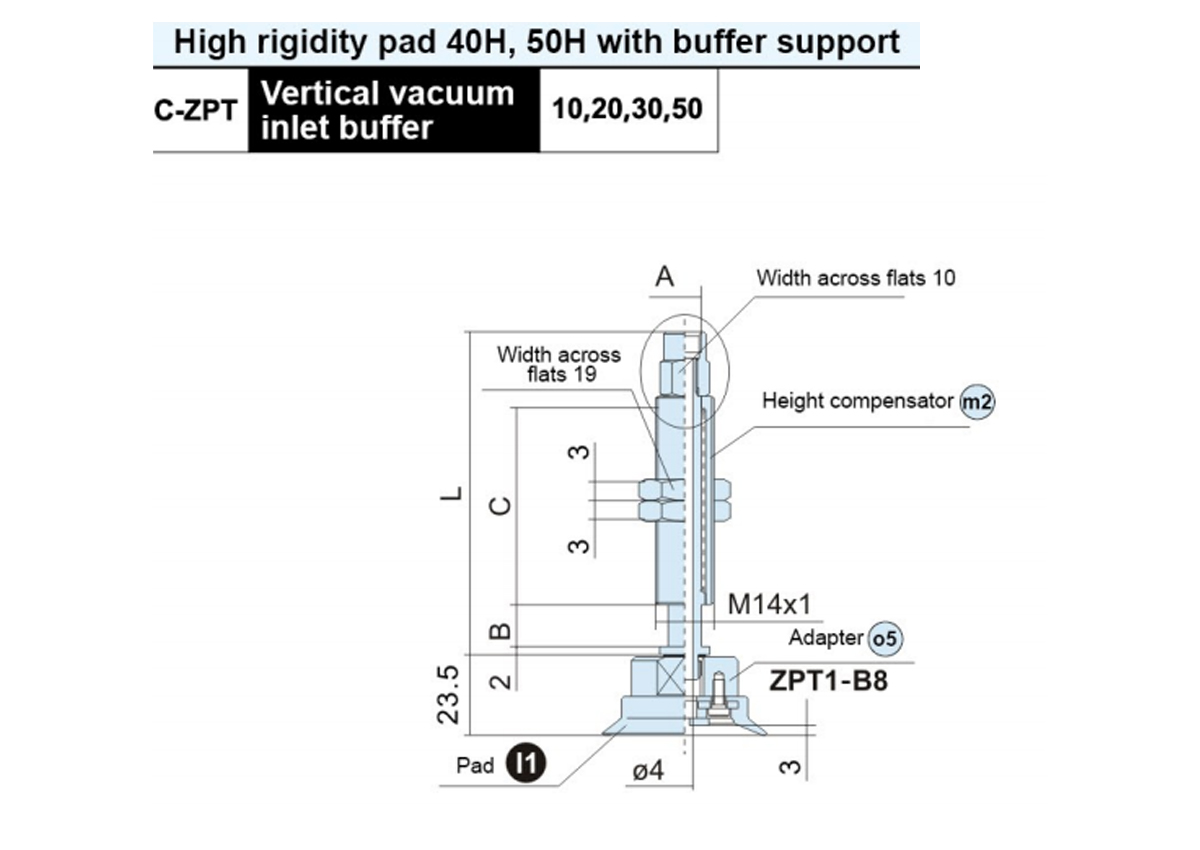

Model	A	B	C	L	m2 O0 Buffer Support Model

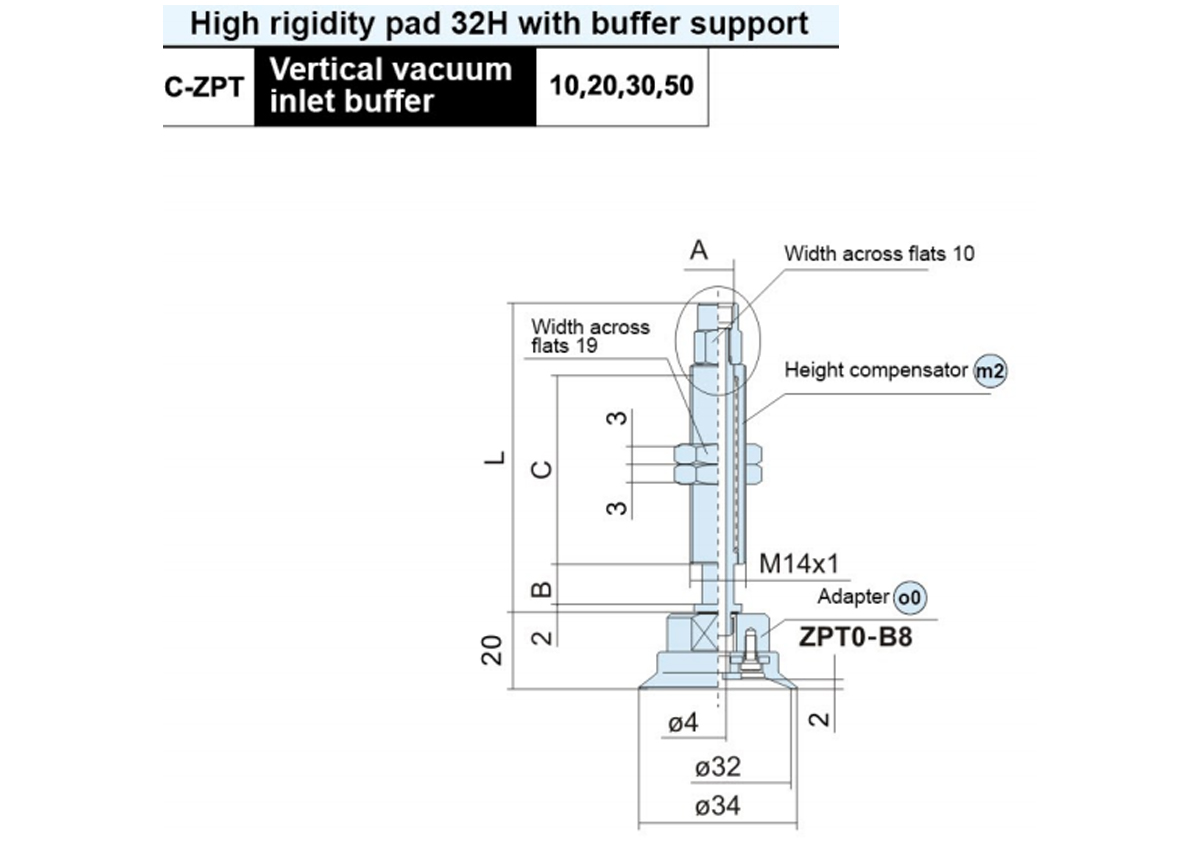

C-ZPT32H □● 10-B5-A14	M5×0.8	10	50	77	ZPT0-●10-B5-A14
C-ZPT32H □● 20-B5-A14		20		81	ZPT0-●20-B5-A14
C-ZPT32H □● 30-B5-A14		30		91	ZPT0-●30-B5-A14
C-ZPT32H □● 50-B5-A14		50	75	136	ZPT0-●50-B5-A14
C-ZPT32H □● 10-B01-A14	Rc1/8	10	50	78.5	ZPT0-●10-B01-A14
C-ZPT32H □● 20-B01-A14		20		84	ZPT0-●20-B01-A14
C-ZPT32H □● 30-B01-A14		30		94	ZPT0-●30-B01-A14
C-ZPT32H □● 50-B01-A14		50	75	139	ZPT0-●50-B01-A14
□Pad material:NBR(N)S,Silicone(S) ● Height compensator type:Rotative(J) Unable to rotate(K)

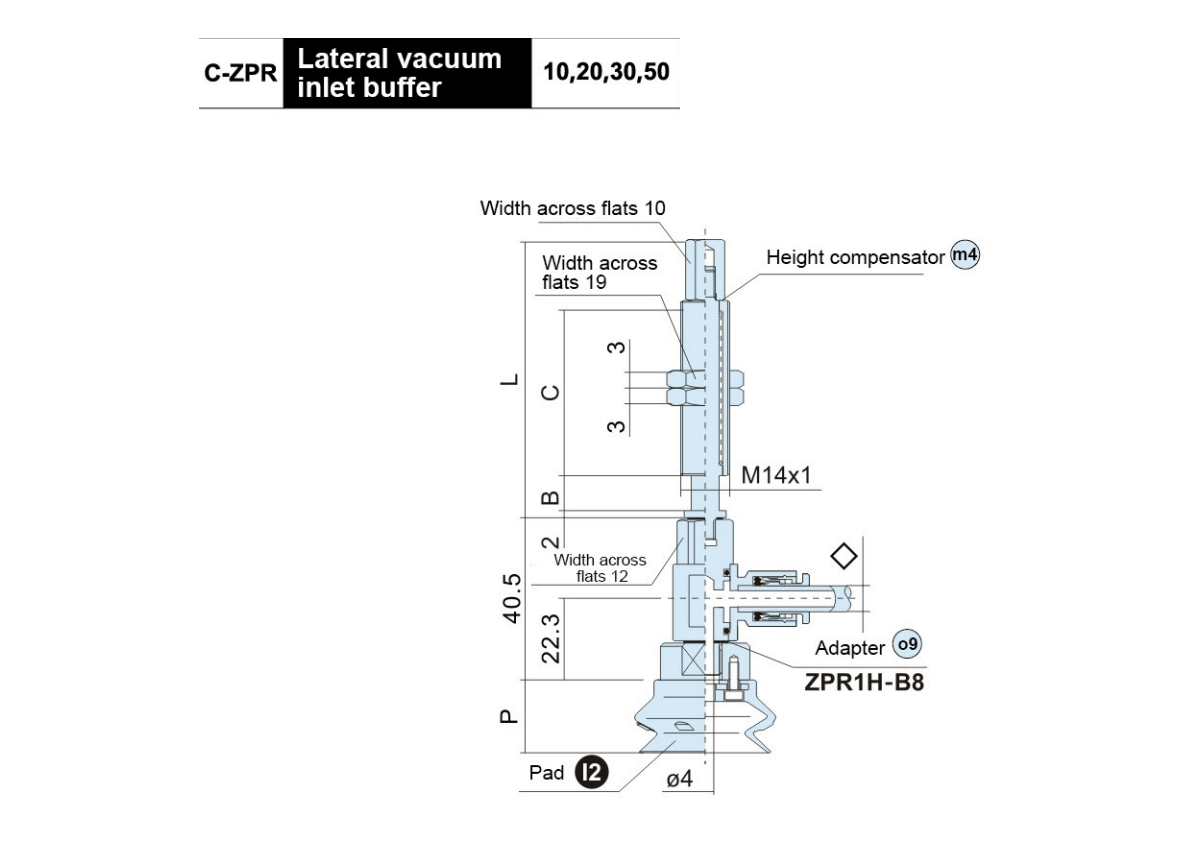

Model	B	C	L	m4 O4 Buffer Support Model

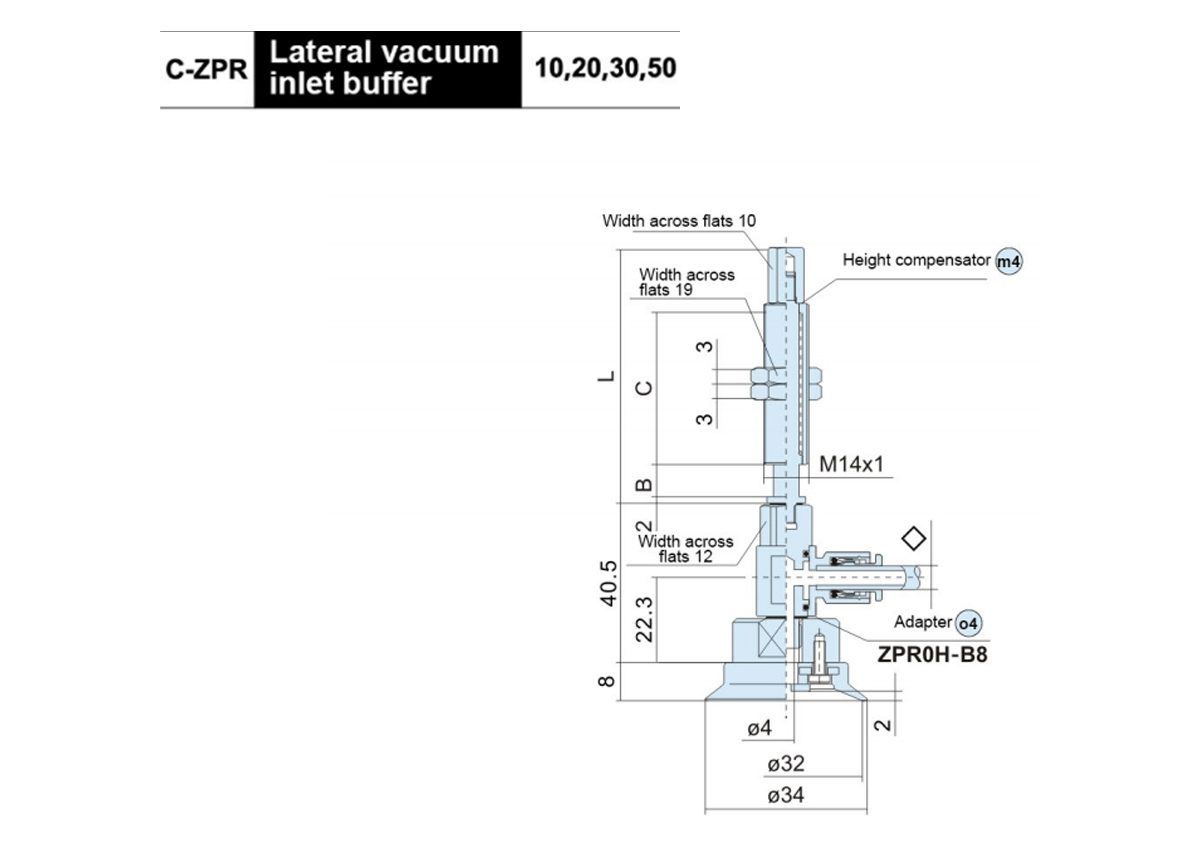

C-ZPR32H □● 10 -◇ -A14	10	50	80	ZPR0 -●10-◇-A14
C-ZPR32H □● 20 -◇- A14	20		77	ZPRO-●20-◇-A14
C-ZPR32H □● 30 -◇ -A14	30		87	ZPRO-●30-◇-A14
C-ZPR32H □● 50 -◇- A14	50	75	132	ZPR0- ●50-◇-A14
□ Pad material:NBR(N)S,Silicone(S) ◇ Vacuum inlet connection:04,06,08 ● Height compensator type:Rotative(J) Unable to rotate(K)

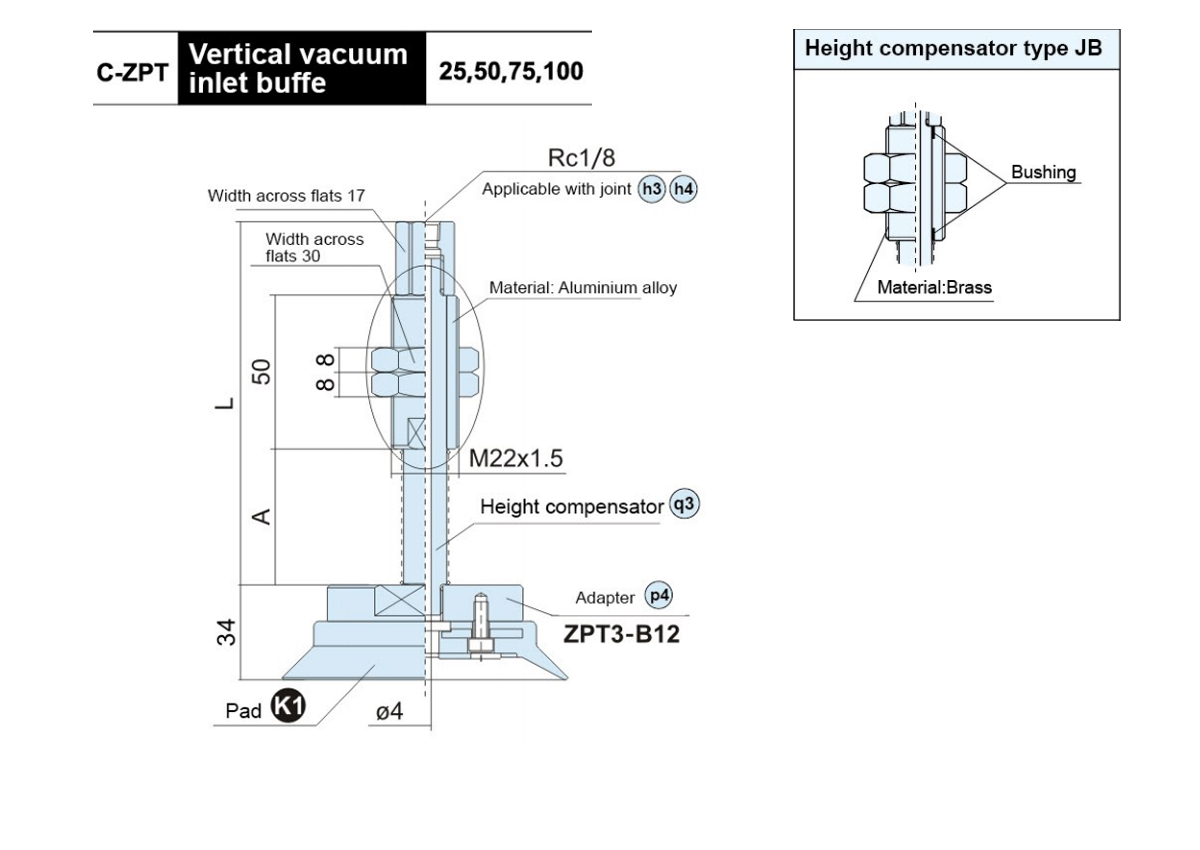

Model	A	L	q1 O0 Buffer Support Model

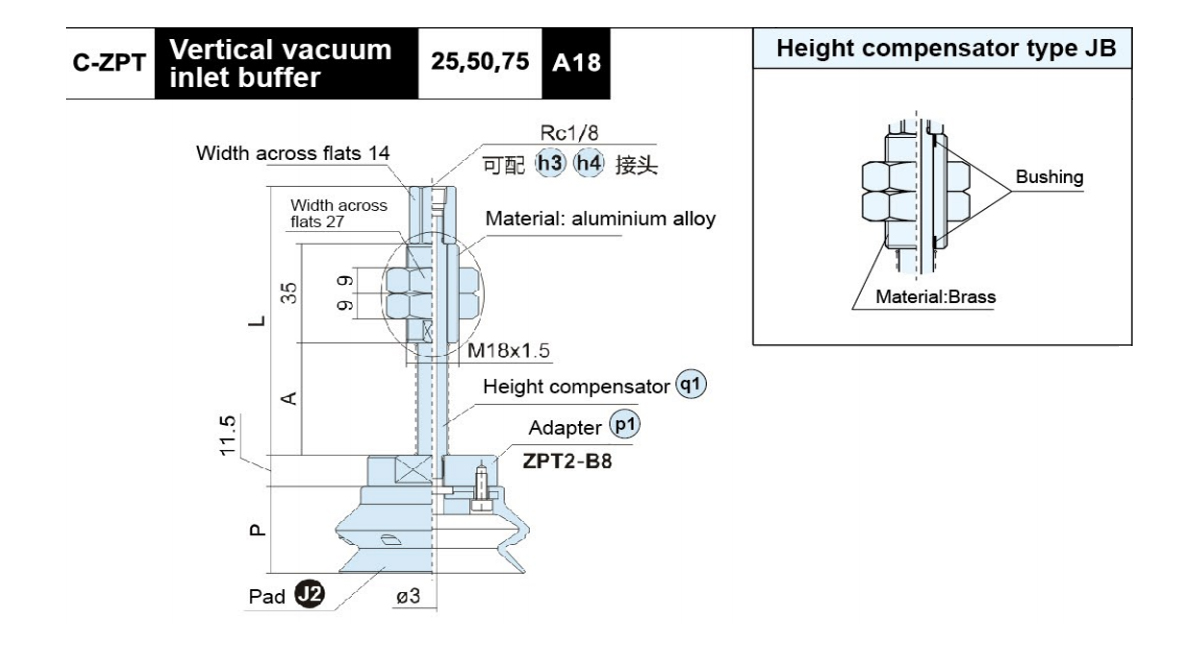

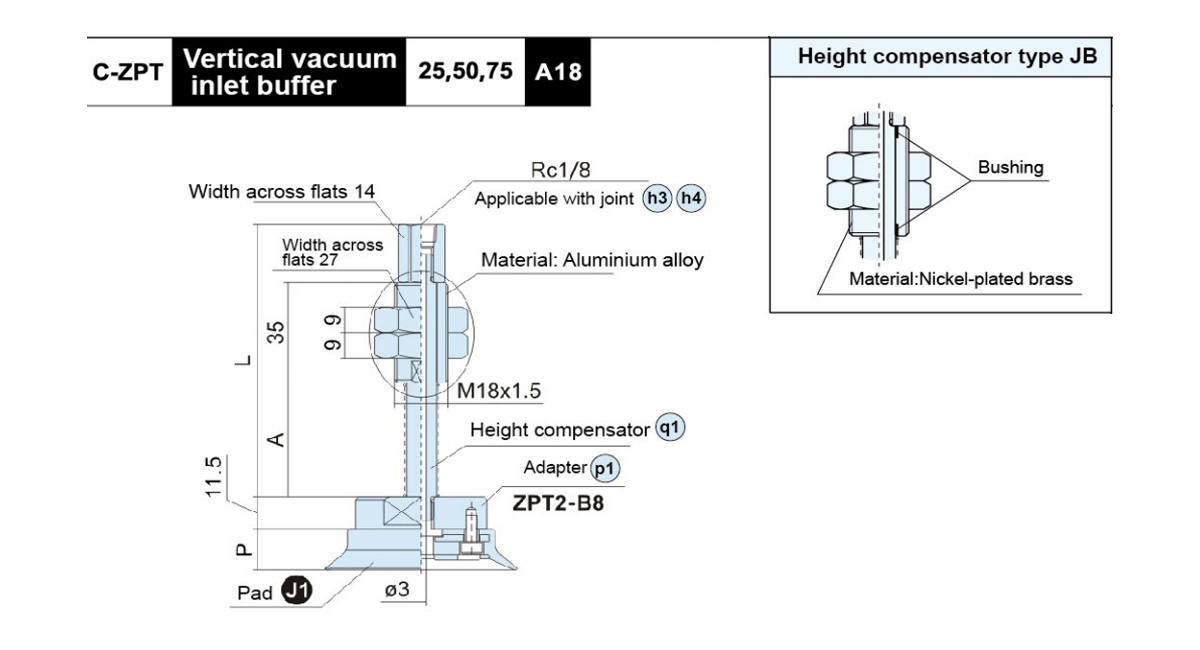

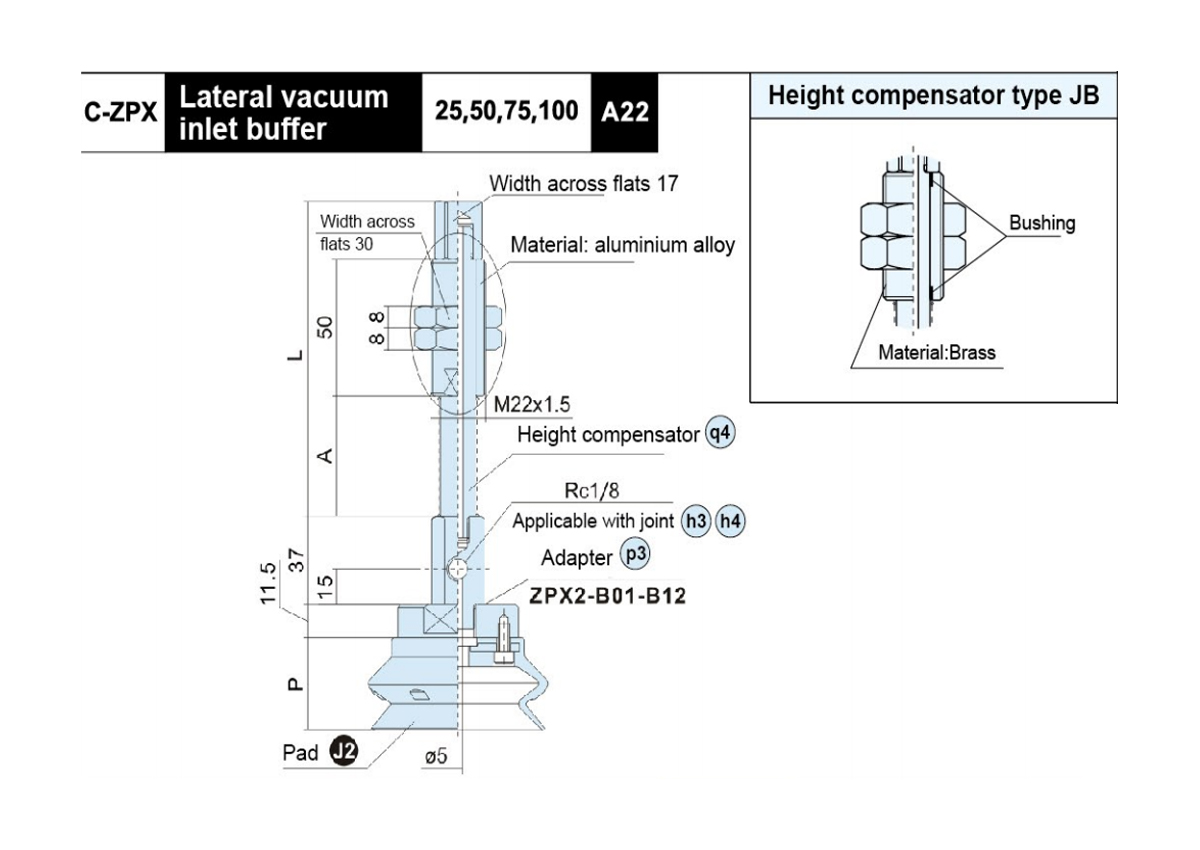

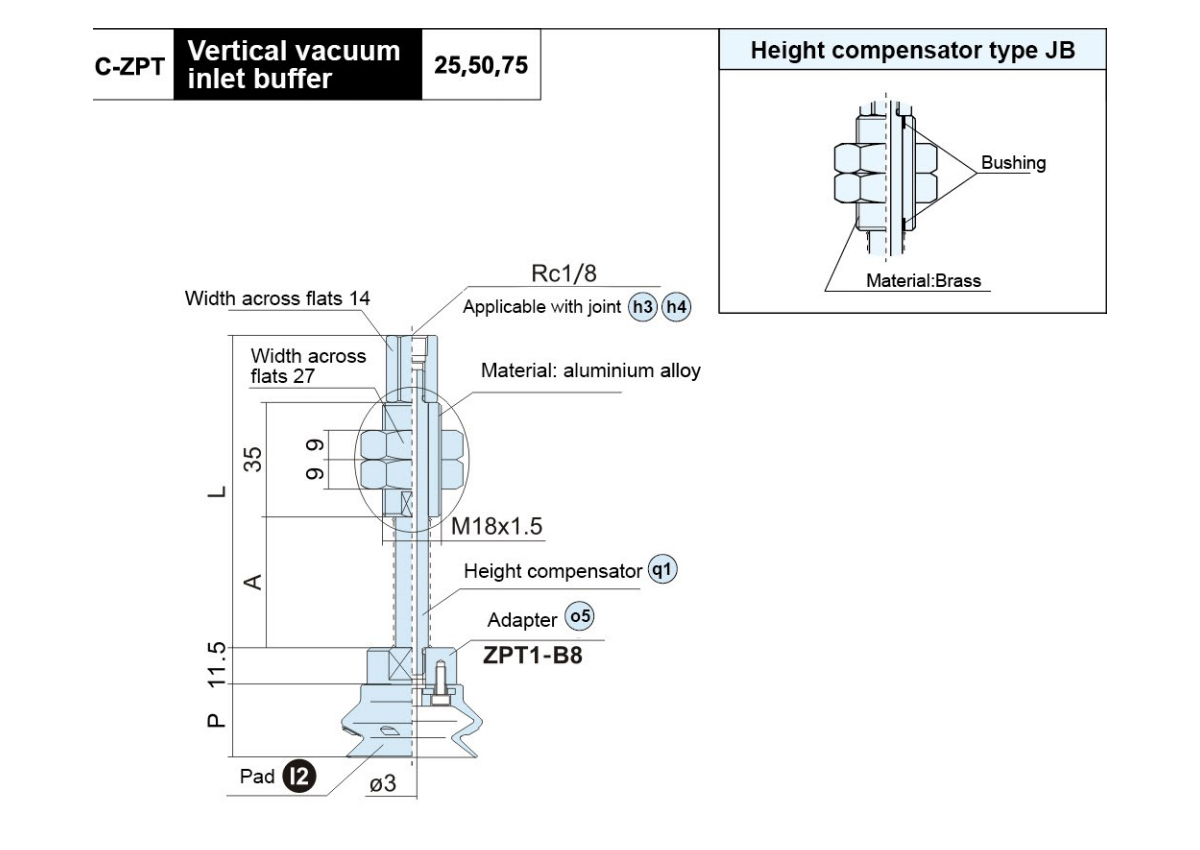

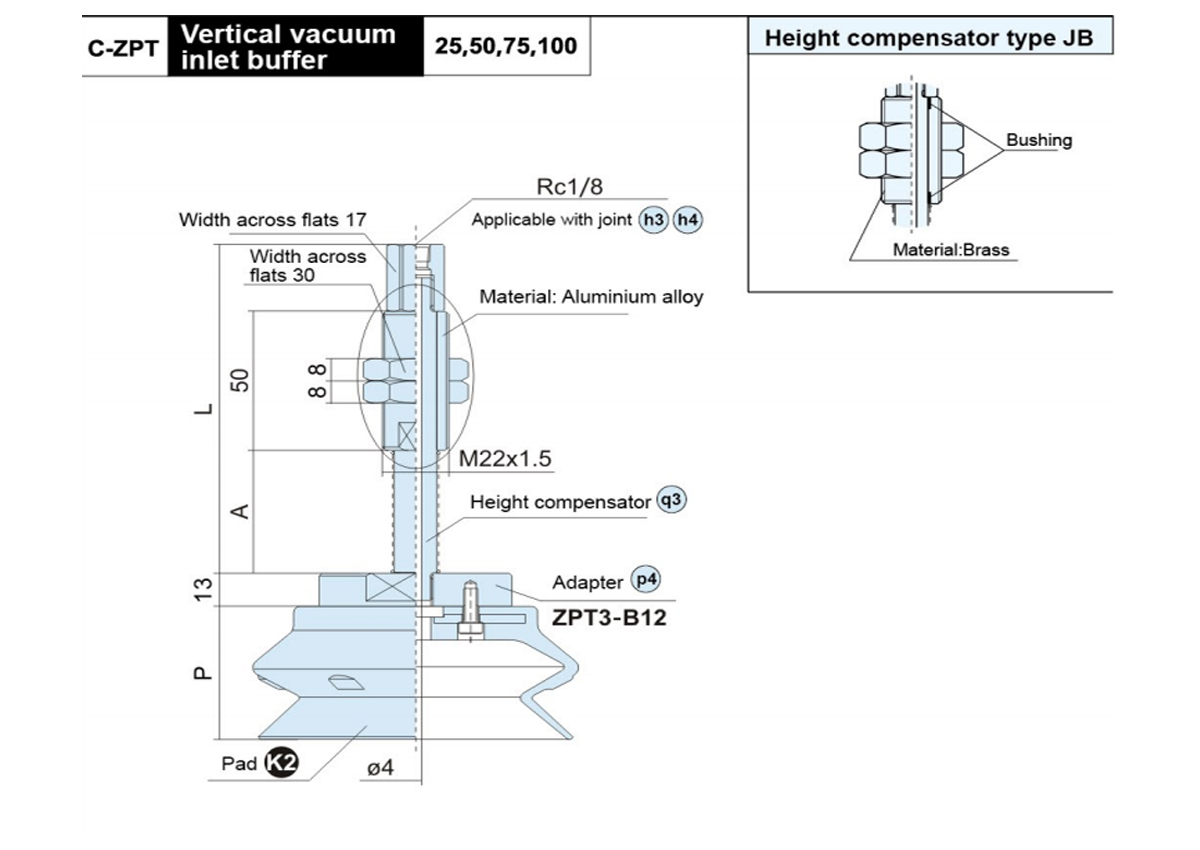

C-ZPT32H □● 25-B01-A18	40	95.5	ZPB0 ●25-B01-A18
C-ZPT32H □● 50-B01-A18	75	130.5	ZPBO ●50-B01-A18
C-ZPT32H □● 75-B01-A18	111	166.5	ZPB0 ●75-B01-A18
□ Pad material:NBR(N)S,Silicone(S) ● Height compensator type:Aluminium alloy(J) Brass(JB)

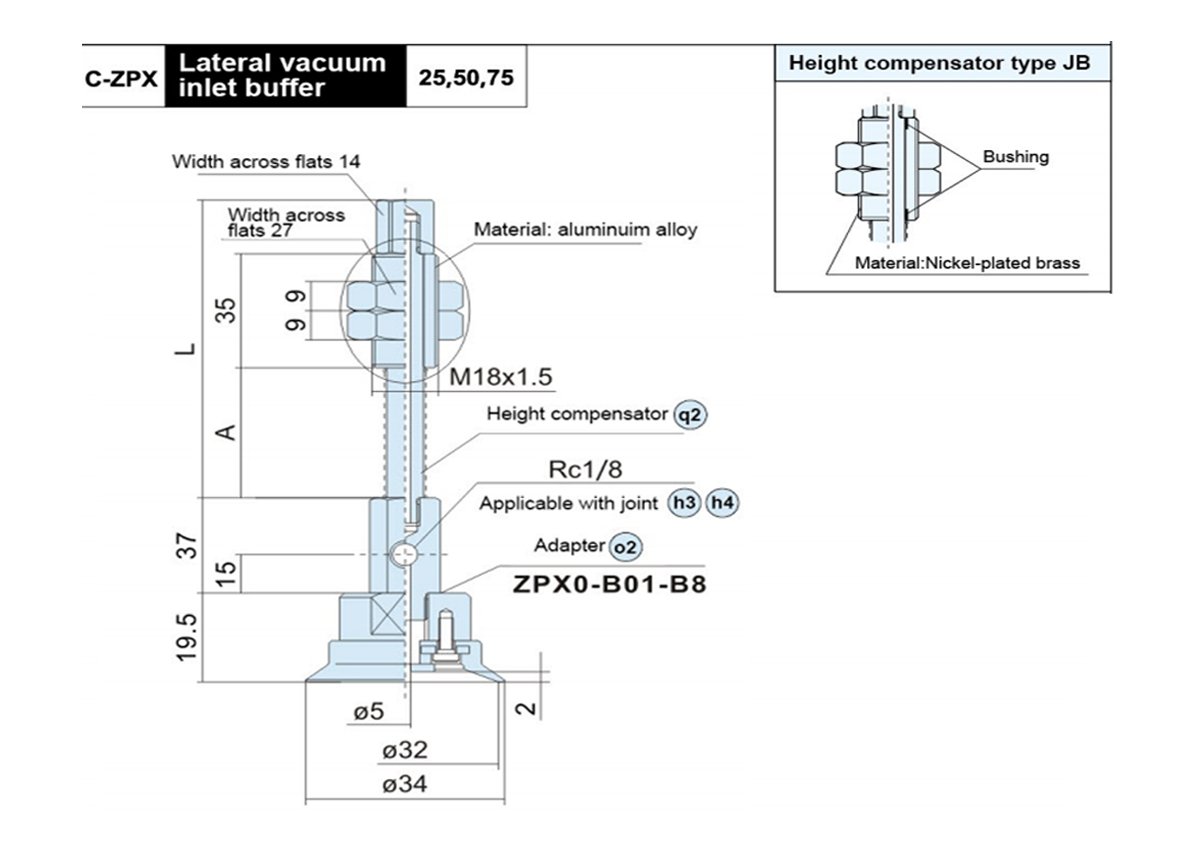

Model	A	L	q2 O2 Buffer Support Model

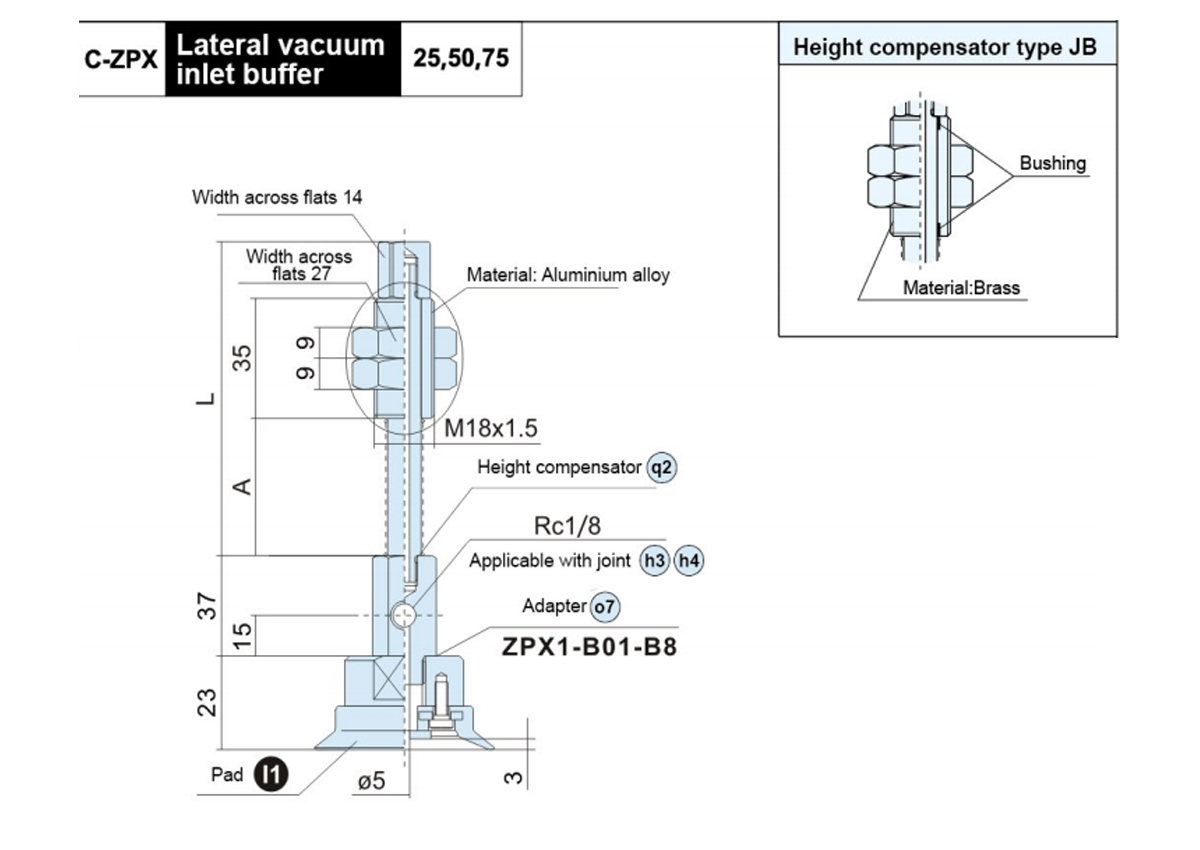

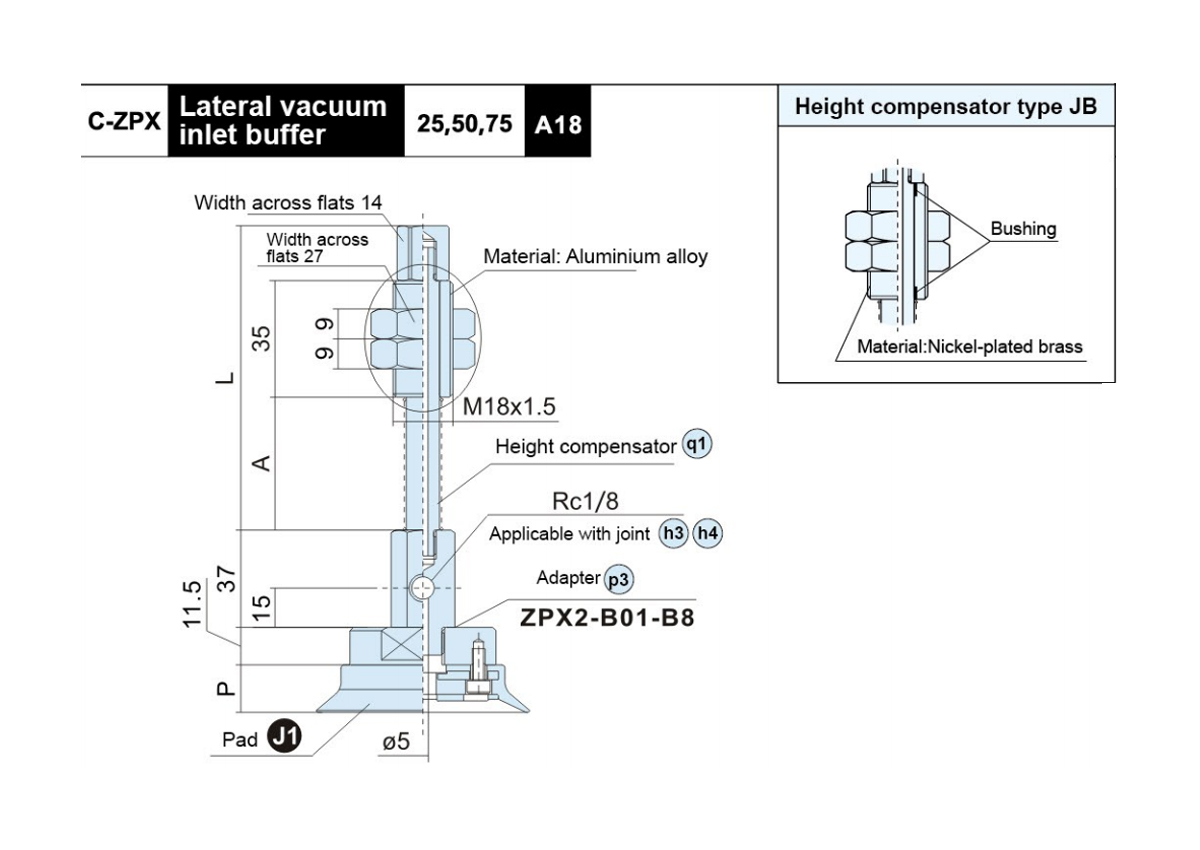

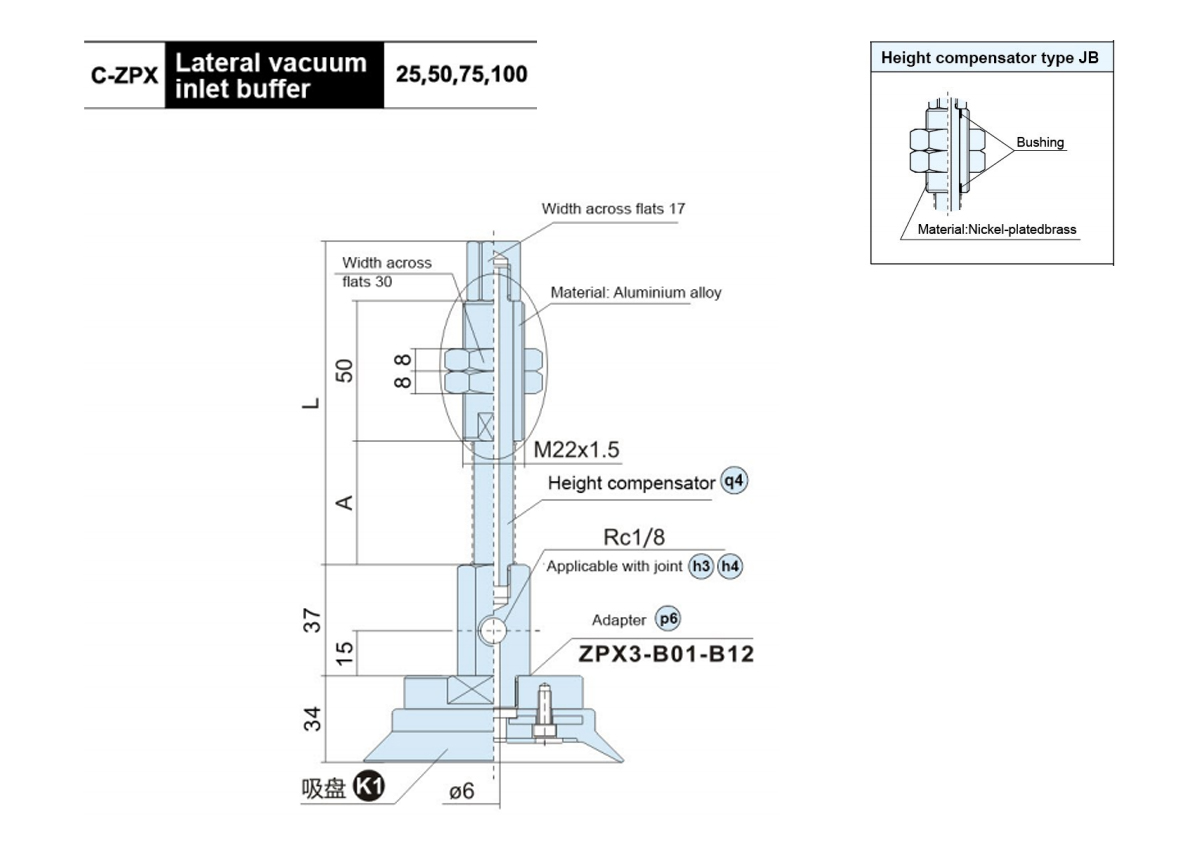

C-ZPX32H □● 25-B01-A18	40	91	ZPX0 ●25-B01-A18
C-ZPX32H □● 50-B01-A18	75	126	ZPX0 ●50-B01-A18
C-ZPX32H □● 75-B01-A18	111	162	ZPX0 ●75-B01-A18
□ Pad material:NBR(N)S,Silicone(S) ●Height compensator type:Aluminium alloy(J) Brass(JB)

Model	A	ØB	Adaptor Model

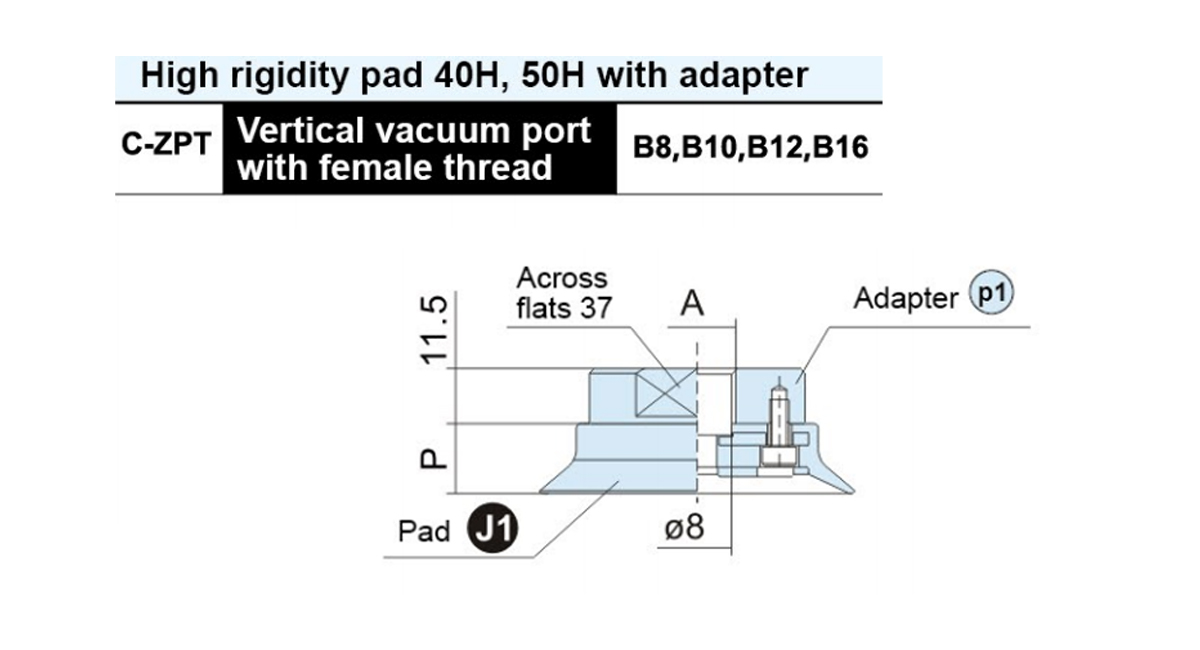

C-ZPT ○ H□- B5	M5×0.8	4.2	ZPT1-B5
C-ZPT ○ H□- B8	M8×1.25	5	ZPT1-B8
C-ZPT ○ H□- B10	M10×1.5	5	ZPT1-B10
○ Pad diameter symbol:40,50 □ Pad material:NBR(N)Silicone rubber(S)

Model	L	Adaptor Model
C-ZPT ○ H□ -A14	25	ZPT1-A14
C-ZPT ○ H□- A14-3	40	ZPT1-A14-3
○ Pad diameter symbol:40,50 □ Pad material:NBR(N)Silicone rubber(S)

Model	A	Adaptor Model
C-ZPX ○ H □- B8	M8×1.25	ZPX1-B01-B8
C-ZPX ○ H □- B10	M10×1.5	ZPX1-B01-B10
C-ZPXH □- B12	M12×1.75	ZPX1-B01-B12
○Pad diameter symbol:40,50 □ Pad material:NBR(N)Silicone rubber(S)

Model	A	E	L	Adaptor Model
C-ZPR ○ H □-◇ -A6	M6×1.0	8	66	ZPR1H -◇-A6
C-ZPR ○ H □-◇ -A8	M8×1.0	12	56	ZPR1H -◇-A8
○Pad diameter symbol:40,50 □ Pad material:NBR(N)Silicone rubber(S) Vacuum inlet connection:06,08

Model	A	D	Adaptor Model
C-ZPR ○ H□-◇- B6	M6×1.0	6	ZPR1H -◇-B6
C-ZPR ○ H□-◇ -B8	M8×1.25	8	ZPR1H -◇-B8
○Pad diameter symbol:40,50 □ Pad material:NBR(N)Silicone rubber(S) ◇Vacuum inlet connection:06,08

Model	A	B	C	L	m2 O5 Buffer Support Model
C-ZPT ○ H□● 10-B5-A14	M5×0.8	10	50	77	ZPT1-●10-B5-A14
C-ZPT ○ H□● 20-B5-A14		20		81	ZPT1-●20-B5-A14
C-ZPT ○ H□● 30-B5-A14		30		91	ZPT1-●30-B5-A14
C-ZPT ○ H□● 50-B5-A14		50	75	136	ZPT1-●50-B5-A14
C-ZPT ○ H□● 10-B01-A14	Rc1/8	10	50	78.5	ZPT1-●10-B01-A14
C-ZPT ○ H□● 20-B01-A14		20		84	ZPT1-●20-B01-A14
C-ZPT ○H□● 30-B01-A14		30		94	ZPT1-●30-B01-A14
C-ZPT ○ H □● 50-B01-A14		50	75	139	ZPT1-●50-B01-A14
○Pad diameter symbol:40,50 □Pad material:NBR(N)S,Silicone rubber(S) ● Height compensator type:Rotative(J),Unable to rotate(K)

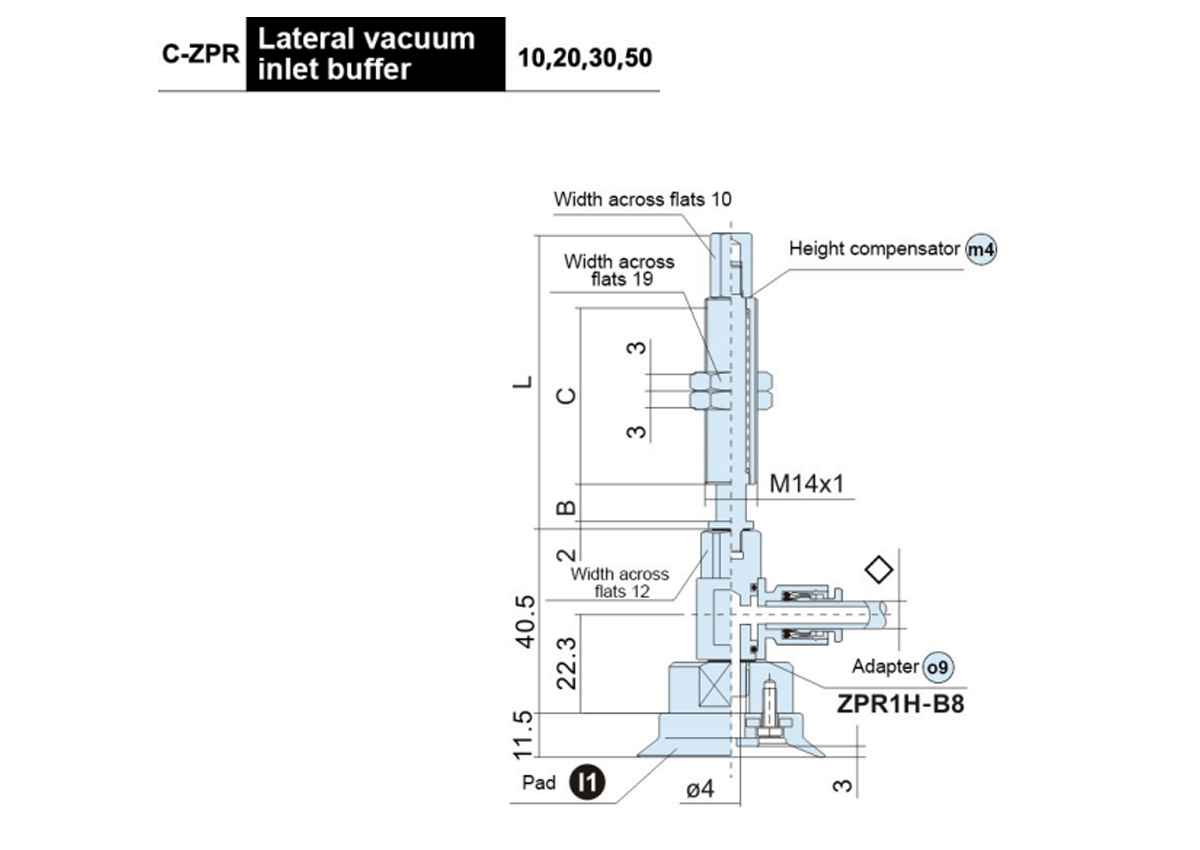

Model	B	C	L	m4 O9 Buffer Support Model
C-ZPR ○ H□● 10 -◇- A14	10	50	80	ZPR1 -●10-◇ -A14
C-ZPR ○ H□● 20 -◇ -A14	20		77	ZPR1-●20-◇-A14
C-ZPR ○ H□● 30- ◇ -A14	30		87	ZPR1-●30-◇-A14
C-ZPR ○ H □● 50 -◇ -A14	50	75	132	ZPR1-●50-◇-A14
○Pad diameter symbol:40,50 □ Pad material:NBR(N)S,Silicone rubber(S) ◇ Vacuum inlet connection:06,08 ●Height compensator type:Rotative(J),Unable to rotate(K)

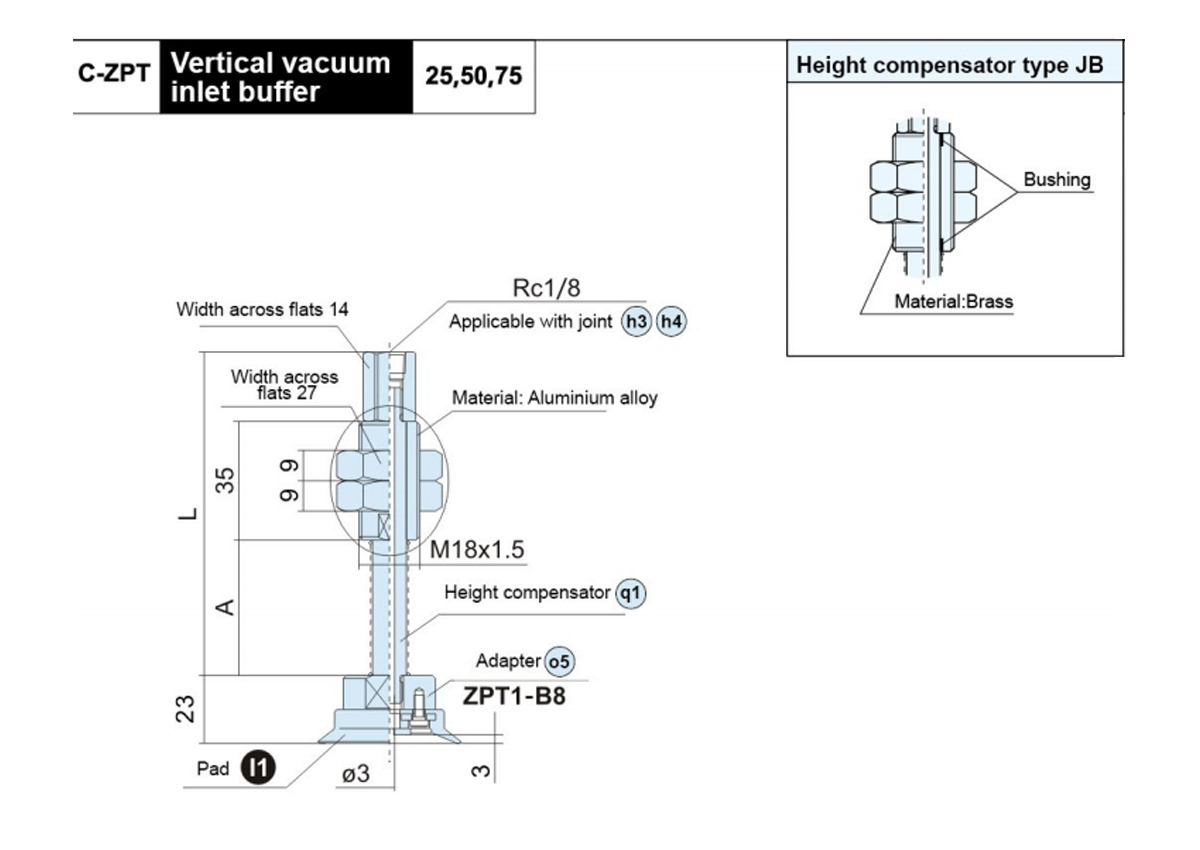

Model	A	L	q1 O5 Buffer Support Model
C-ZPT ○ H□● 25-B01-A18	40	95.5	ZPB1 ●25-B01-A18
C-ZPT ○ H□● 50-B01-A18	75	130.5	ZPB1 ●50-B01-A18
C-ZPT ○ H□● 75-B01-A18	111	166.5	ZPB1 ●75-B01-A18
○Pad diameter symbol:40,50 □ Pad material:NBR(N)S,Silicone rubber(S) Height compensator type:Aluminium alloy(J) Brass(JB)

Model	A	L	q2 O7 Buffer Support Model

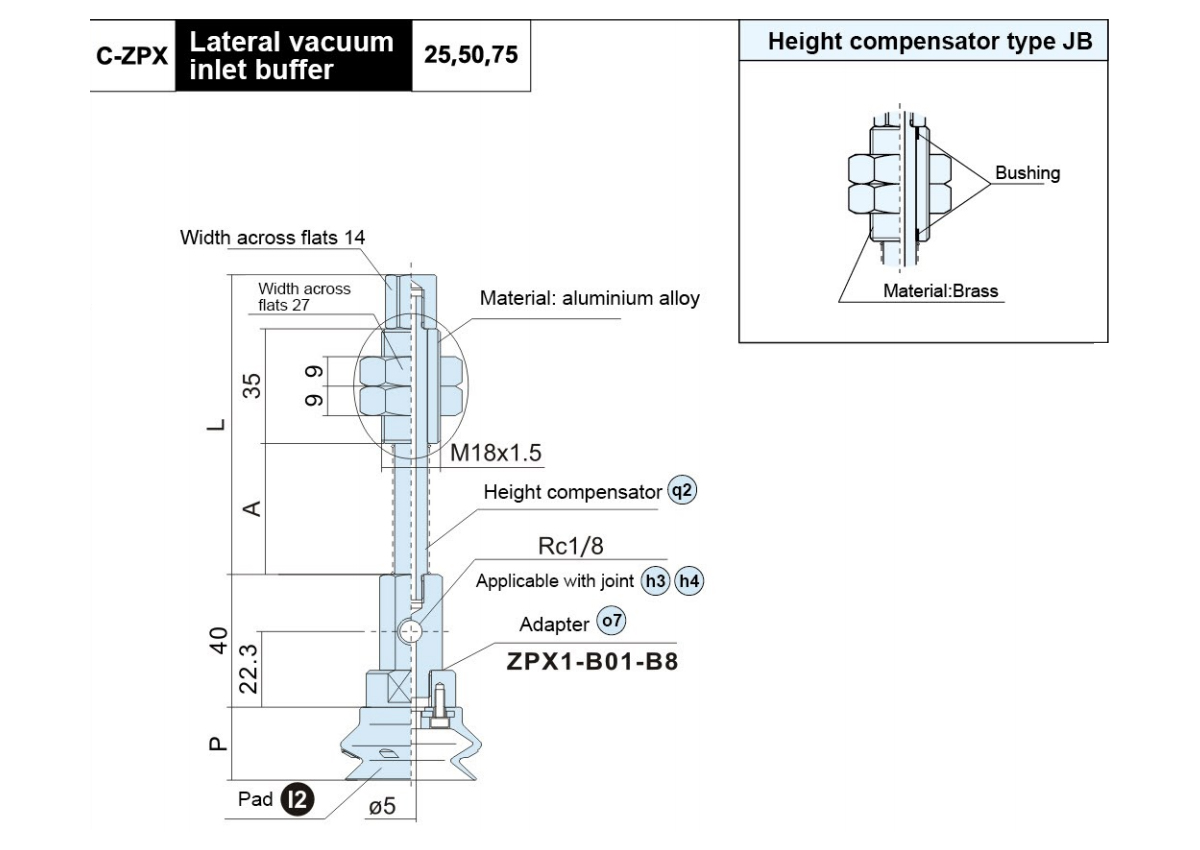

C-ZPX ○ H□● 25-B01-A18	40	91	ZPX1 ●25-B01-A18
C-ZPX ○ H□● 50-B01-A18	75	126	ZPX1 ●50-B01-A18
C-ZPX ○ H □● 75-B01-A18	111	162	ZPX1 ●75-B01-A18
○Pad diameter symbol:40,50 □ Pad material:NBR(N)S,Silicone rubber(S) ● Height compensator type:Aluminium alloy(J) Brass(JB)

Model	A	Pad Diameter		P	Adaptor Model
		63	80
C-ZPT ○ H□-B8	M8×1.25	14.5	16.5		ZPT2-B8
C-ZPT ○ H□-B10	M10×1.5				ZPT2-B10
C-ZPT○H□-B12	M12×1.75				ZPT2-B12
C-ZPT ○ H□-B16	M16×1.5				ZPT2-B16
○ Pad diameter symbol:63,80 □Pad material:NBR(N),Silicone rubber(S)

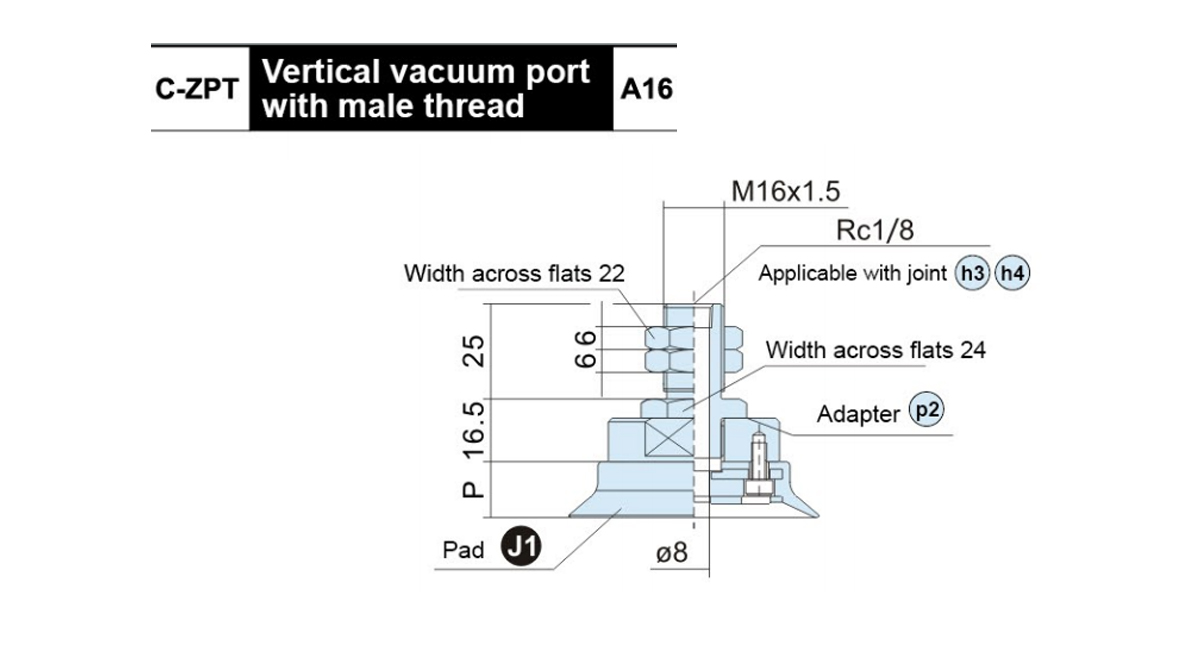

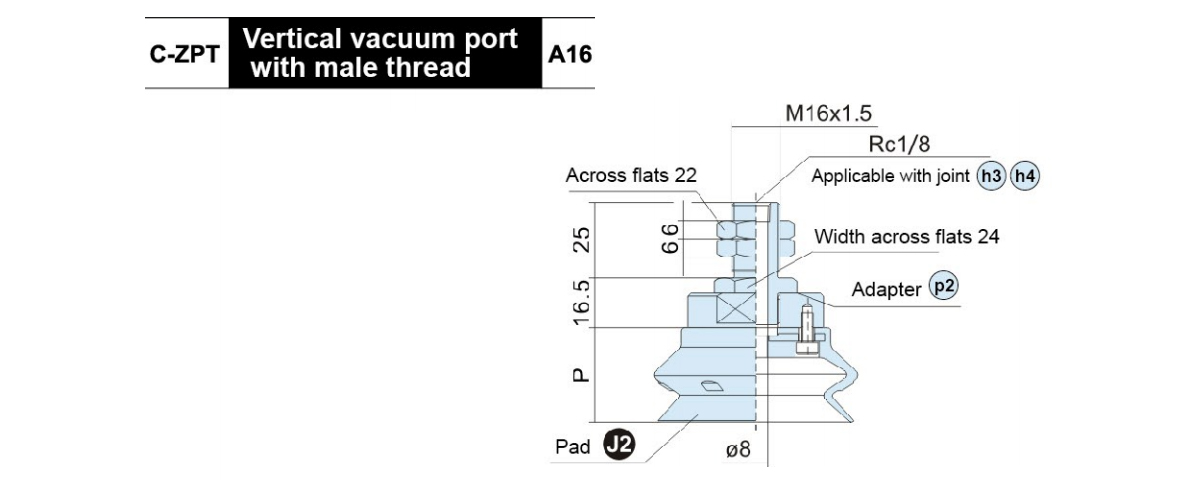

Model	P	Adaptor Model

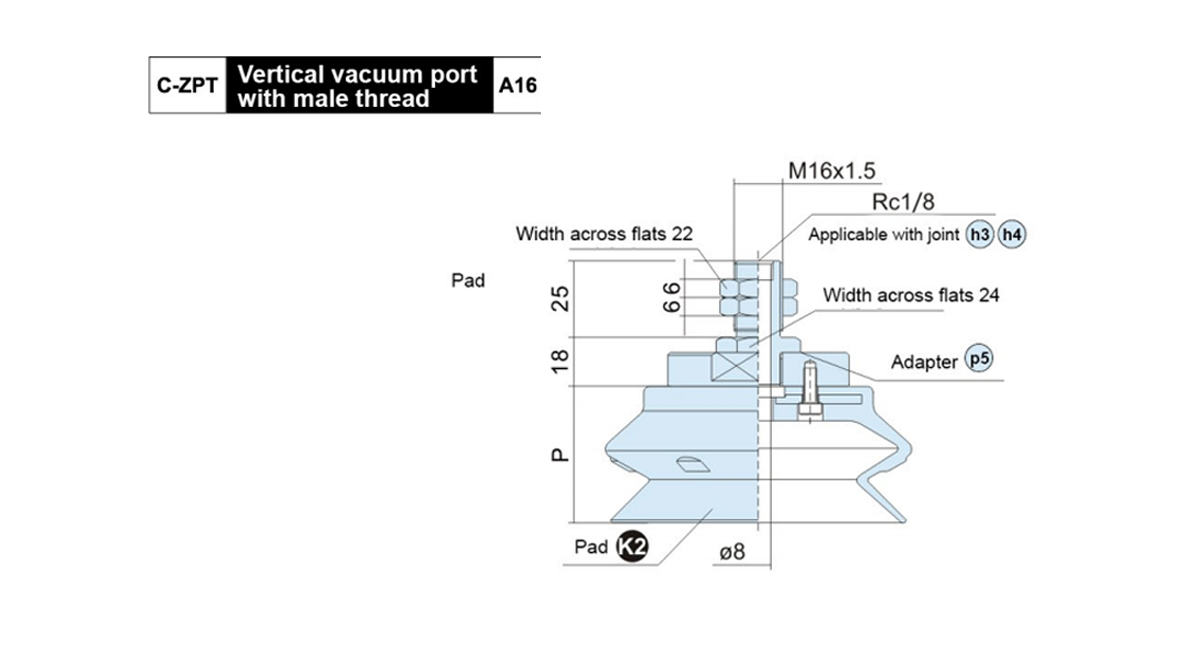

C-ZPT63H □- A16	14.5	ZPT2-A16
C-ZPT80H □-A16	16.5	ZPT2-A16
□ Pad material:NBR(N),Silicone rubber(S)

Model	A	Pad Diameter P

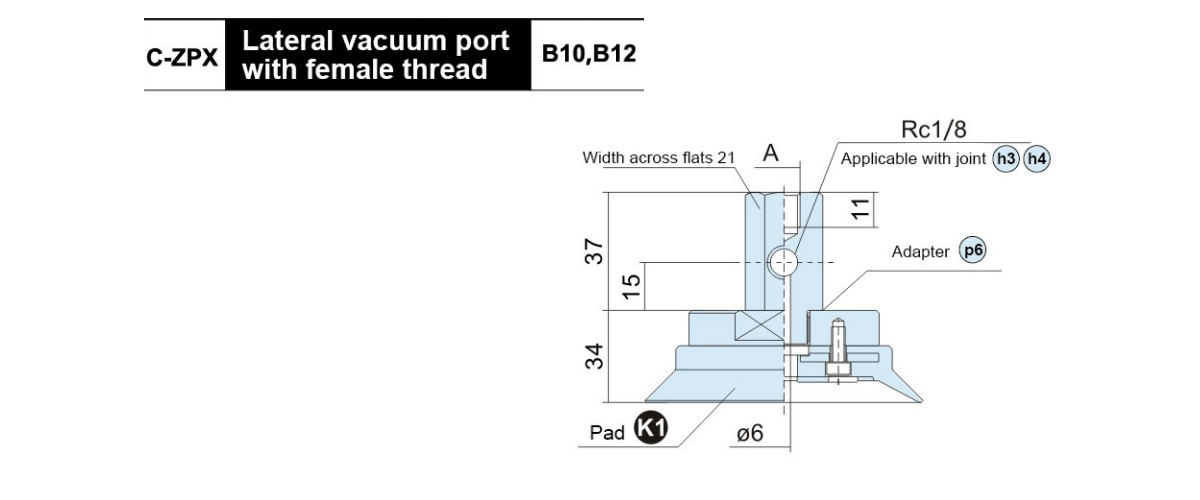

		63	80
C-ZPX ○ H□- B01-B8	M8×1.25	14.5	16.5
C-ZPX ○ H□- B01-B10	M10×1.5
C-ZPX ○ H □- B01-B12	M12×1.75
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	Pad Diameter		P	q1 P1 Buffer Support Model
			63	80
C-ZPT ○ H□● 25-B01-A18	40	95.5	14.5	16.5		ZPB2 ● 25-B01-A18
C-ZPT ○ H□● 50-B01-A18	75	130.5				ZPB2 ●50-B01-A18
C-ZPT ○ H□● 75-B01-A18	111	166.5				ZPB2 ● 75-B01-A18
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

Model	A	L	Pad Diameter		P	q3 p1 Buffer Support Model
			63	80

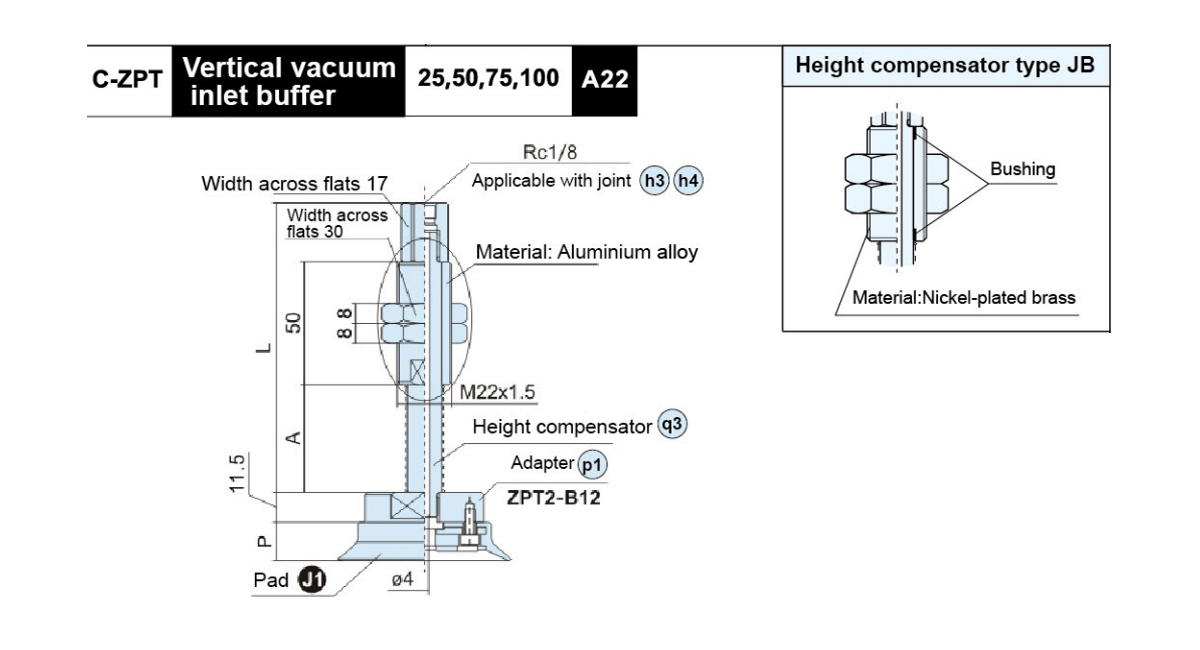

C-ZPT ○ H□● 25-B01-A22	44	118	14.5	16.5		ZPB2 ●25-B01-A22
C-ZPT ○ H□● 50-B01-A22	80	154				ZPB2●50-B01-A22
C-ZPT ○ H□● 75-B01-A22	120	194				ZPB2●75-B01-A22
C-ZPT ○ H□● 100-B01-A22	155	229				ZPB2 ●100-B01-A22
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

Model	A	L	Pad Diameter		P	q2 p3 Buffer Support Model
			63	80

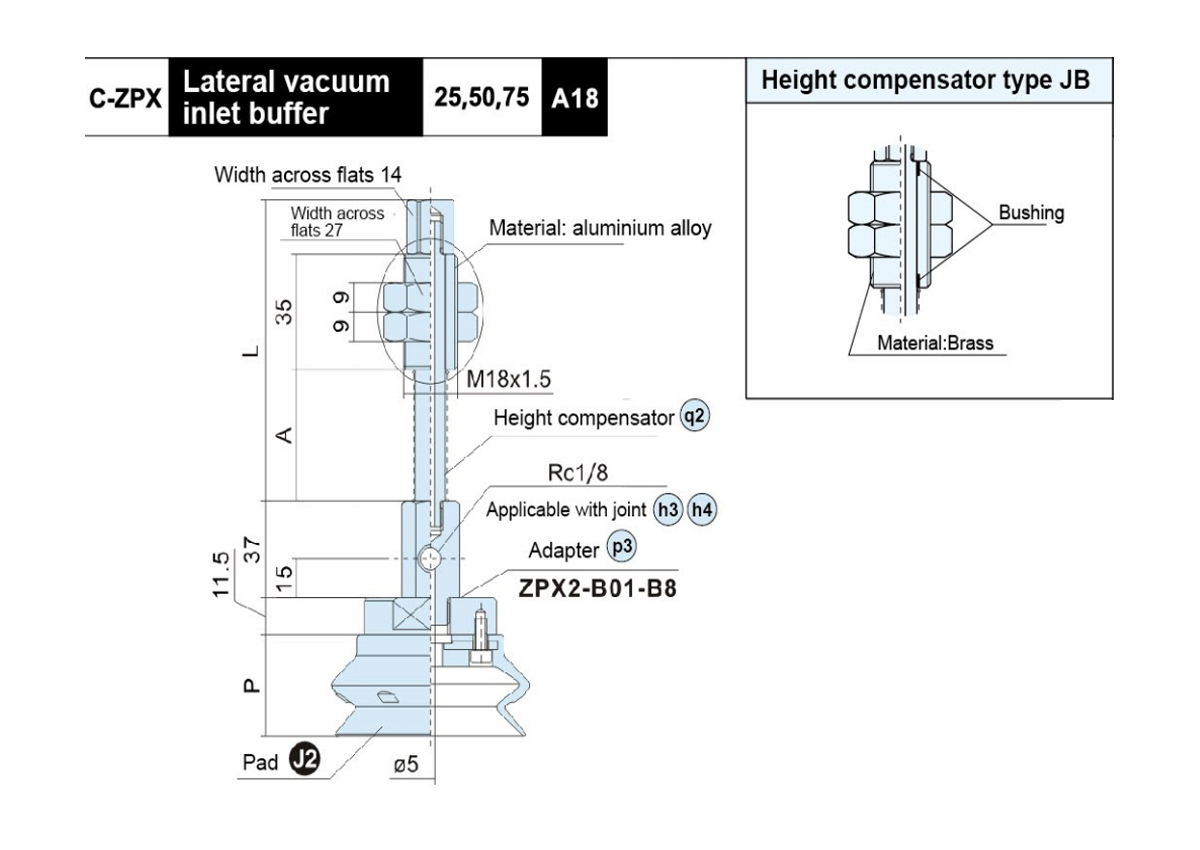

C-ZPX ○ H □● 25-B01-A18	40	95.5	14.5	16.5		ZPX2 ●25-B01-A18
C-ZPX ○ H □● 50-B01-A18	75	130.5				ZPX2 ●50-B01-A18
C-ZPX ○ H □● 75-B01-A18	111	166.5				ZPX2 ●75-B01-A18
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S) ●Height compensator type:Aluminium alloy(J),Brass(JB)

Model	A	L	Pad Diameter P		q4 p3 Buffer Support Model
			63	80
C-ZPX ○ H □● 25-B01-A22	44	118	14.5	16.5	ZPX2●25-B01-A22
C-ZPX ○ H □● 50-B01-A22	80	154			ZPX2●50-B01-A22
C-ZPX ○ H □● 75-B01-A22	120	194			ZPX2●75-B01-A22
C-ZPX ○ H □● 100-B01-A22	155	229			ZPX2●100-B01-A22
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

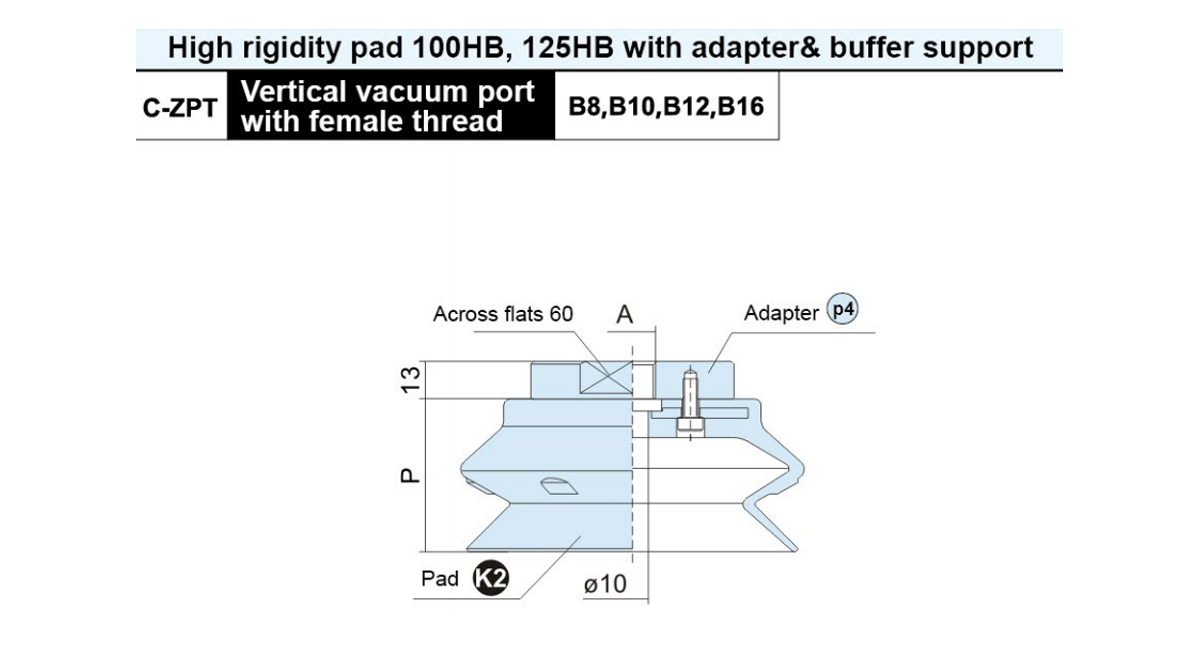

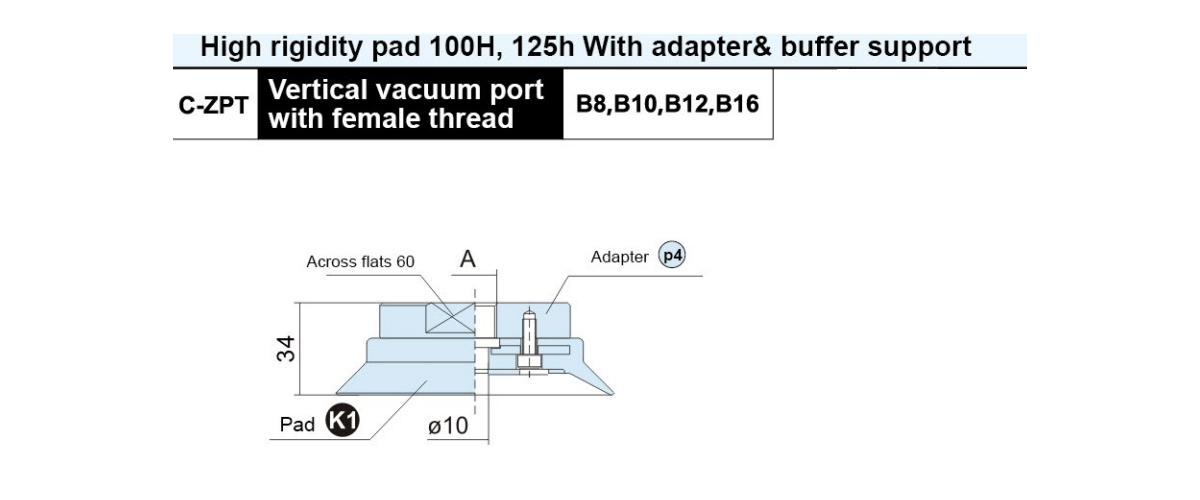

Model	A	Adaptor Model
C-ZPT ○ H□- B12	M12×1.75	ZPT3-B12
C-ZPT ○ H □- B16	M16×1.5	ZPT3-B16
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S)

Model	Adaptor Model

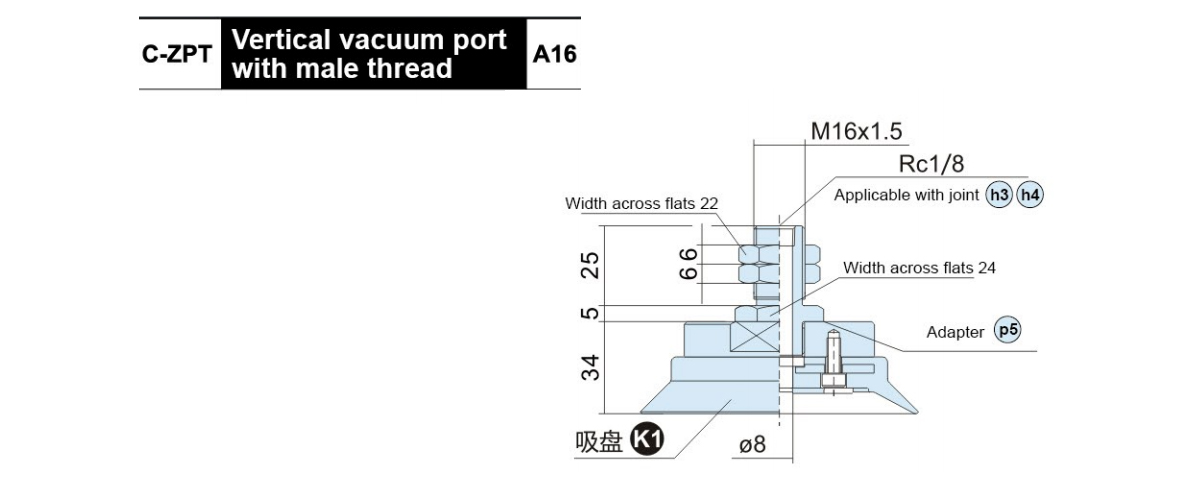

C-ZPT100H □-A16	ZPT3-A16
C-ZPT125H □-A16
□ Pad material:NBR(N),Silicone rubber(S)

Model	A	Adaptor Model
C-ZPX ○ H□- B01-B10	M10×1.5	ZPX3-B01-B10
C-ZPX ○ H□- B01-B12	M12×1.75	ZPX3-B01-B12
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	q3 p4 Adaptor Model
C-ZPT ○ H □● 25-B01-A22	44	118	ZPB3 ●25-B01-A22
C-ZPT ○ H □● 50-B01-A22	80	154	ZPB3 ●50-B01-A22
C-ZPT ○ H □● 75-B01-A22	120	194	ZPB3●75-B01-A22
C-ZPT ○ H □● 100-B01-A22	155	229	ZPB3●100-B01-A22
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J) Brass(JB)

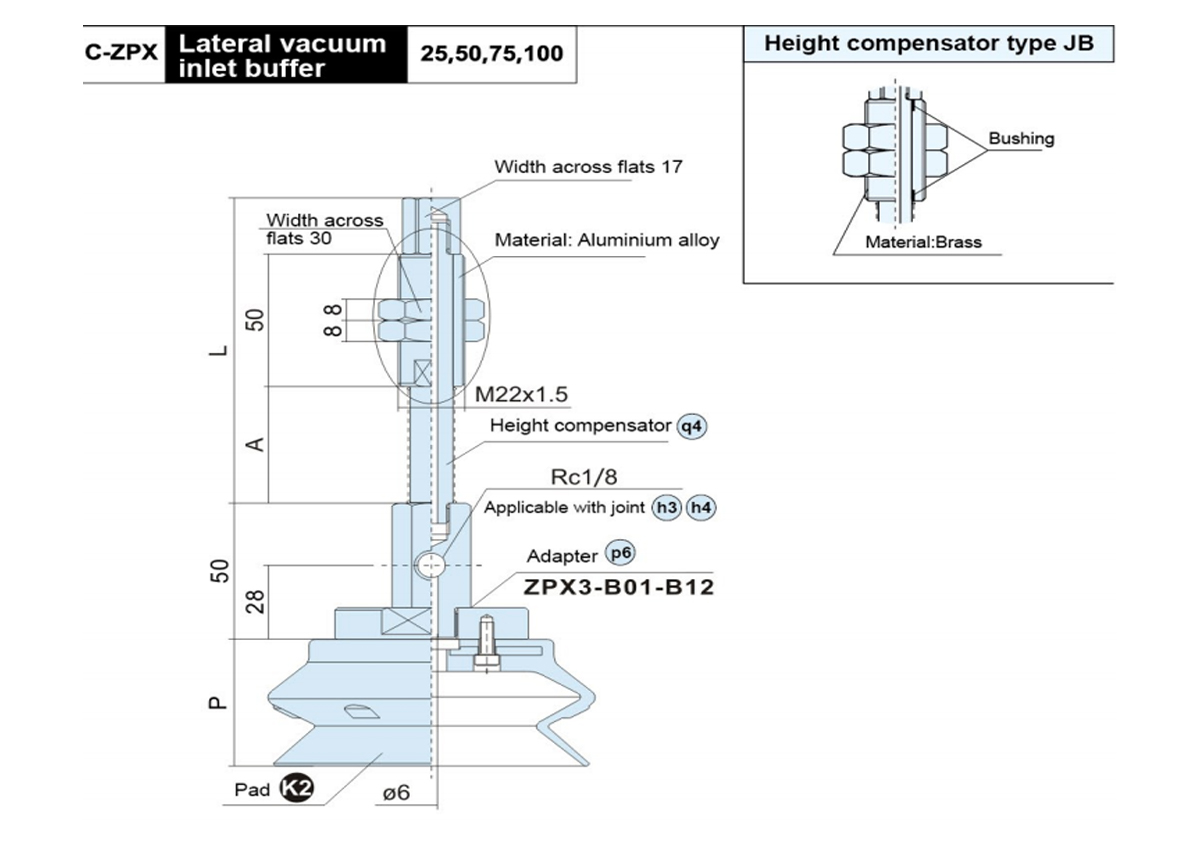

Model	A	L	q4 p6 Adaptor Model
C-ZPX ○ H□● 25-B01-A22	44	118	ZPX3 ●25-B01-A22
C-ZPX ○ H□● 50-B01-A22	80	154	ZPX3 ●50-B01-A22
C-ZPX ○H□● 75-B01-A22	120	194	ZPX3 ●75-B01-A22
C-ZPX ○H□● 100-B01-A22	155	229	ZPX3 ●100-B01-A22
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J) Brass(JB)

Model	A	Pad Diameter P		Adaptor Model
		150	200
C-ZPT ○ H□-B16	M16×1.5	33	36	ZPT4-B16
C-ZPT ○ H□-B18	M18×1.5			ZPT4-B18
○ Pad diameter symbol:150,200 □ Pad material:NBR(N),Silicone rubber(S)

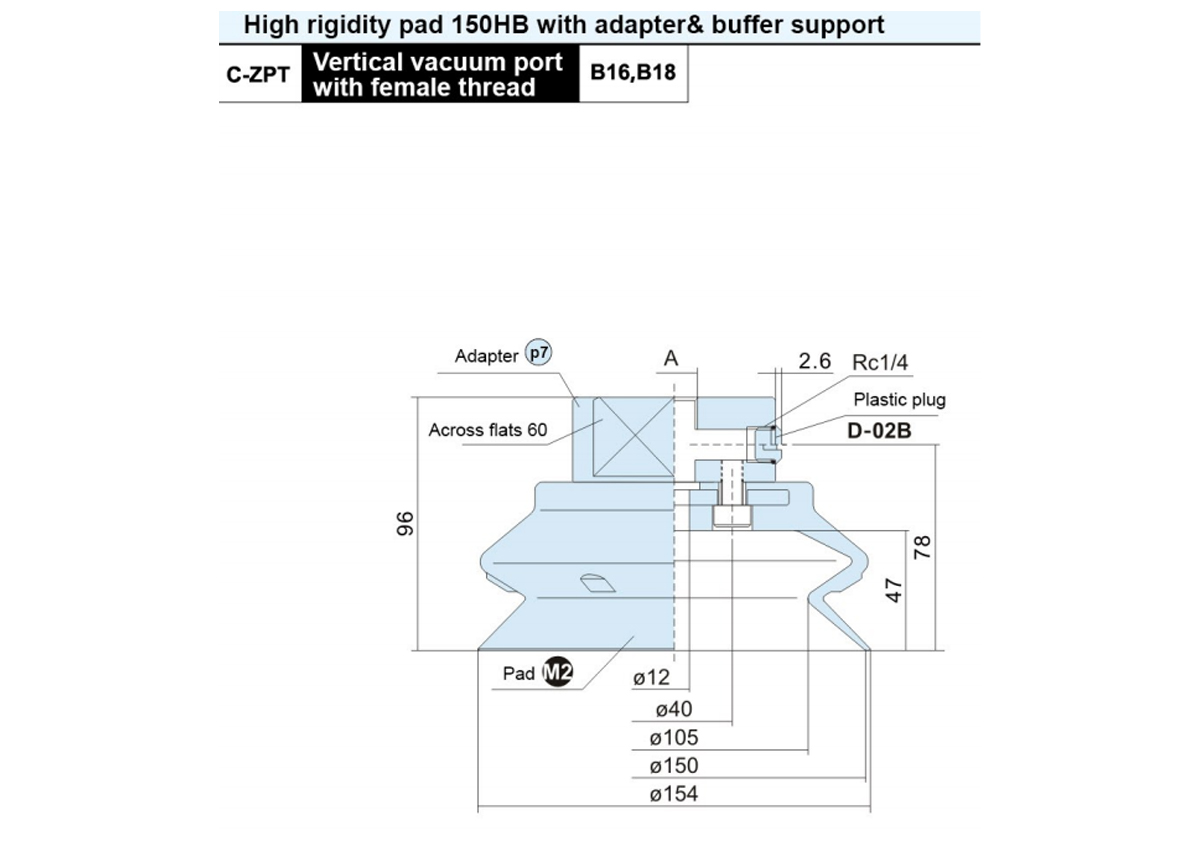

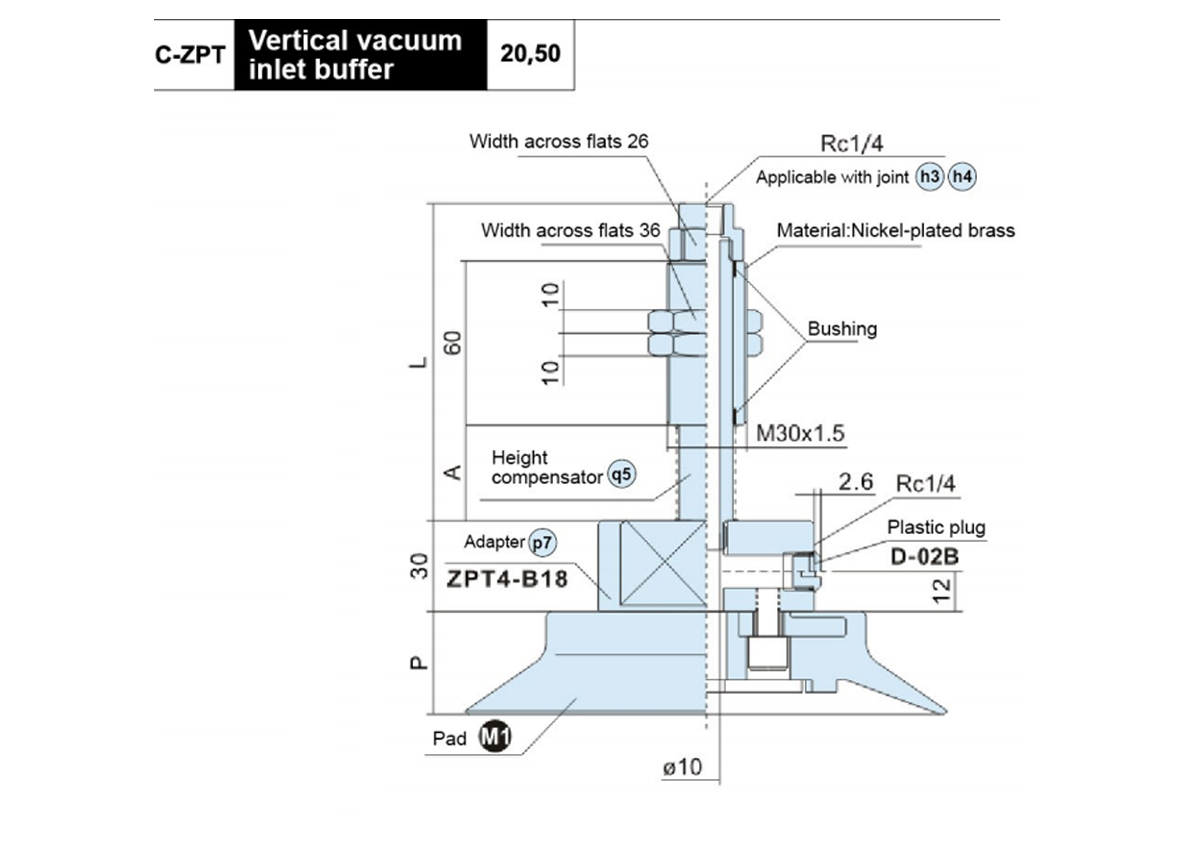

Model	A	L	Pad Diameter P		q5 p7 Buffer Support Model
			150	200
C-ZPT ○ H □ JF20-B02-A30	35	118	33	36	ZPB4JF20-B02-A30
C-ZPT ○ H □ JF50-B02-A30	75	154			ZPB4JF50-B02-A30
○ Pad diameter symbol:150,200 □ Pad material:NBR(N),Silicone rubber(S)

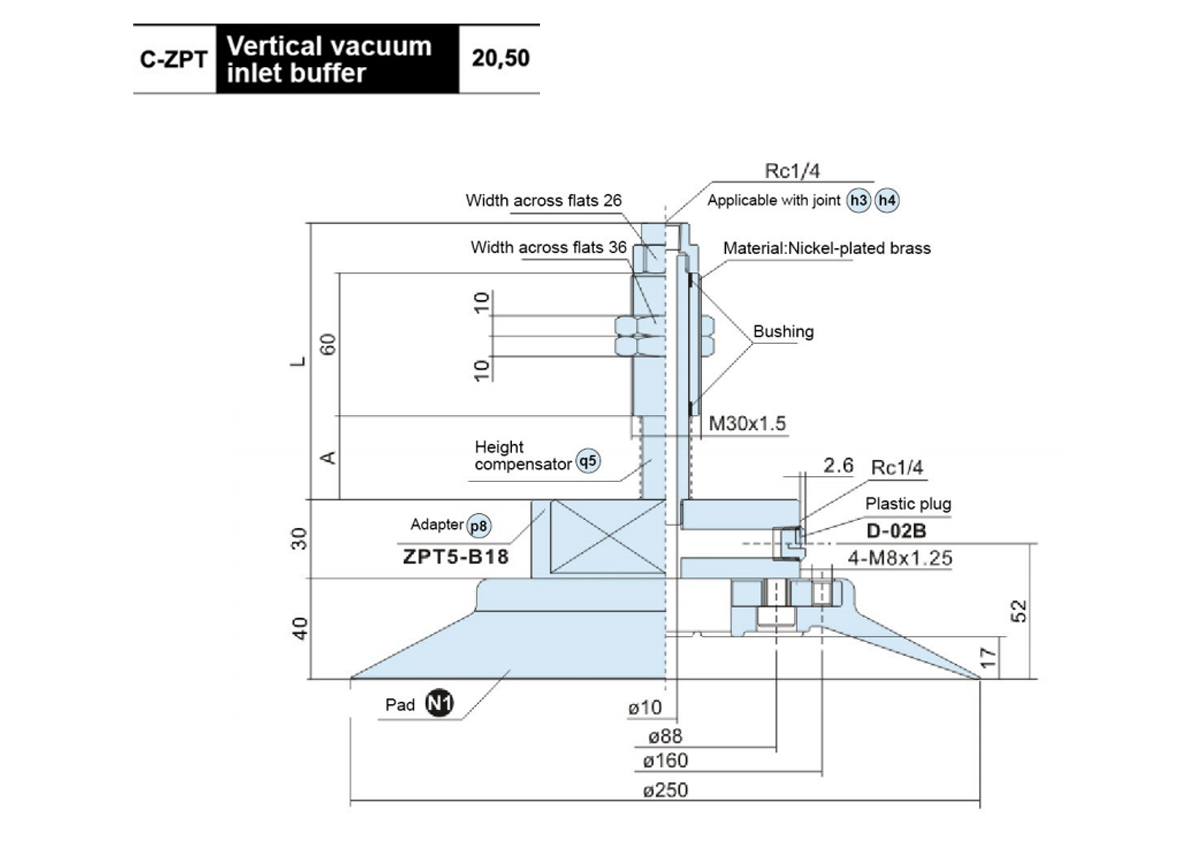

Model	Adaptor Model
C-ZPT250H□-B18	ZPT5-B18
□ Pad material:NBR(N),Silicone rubber(S)

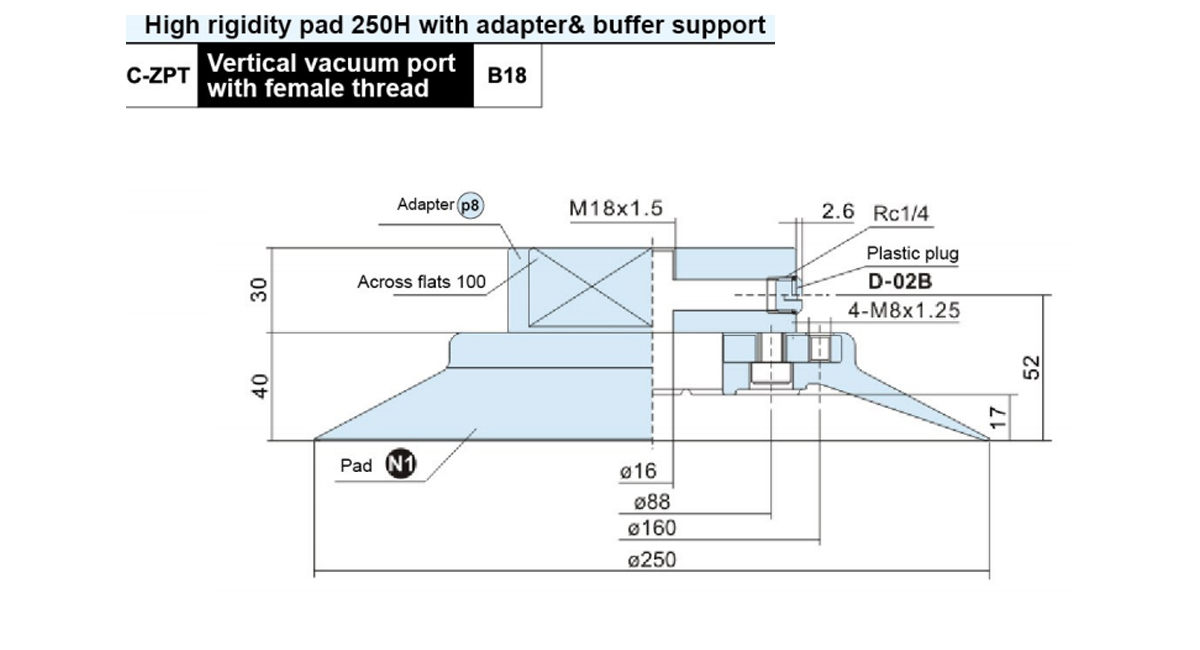

Model	A	L	q5 p8 Buffer Support Model
C-ZPT250H□JF20-B02-A30	35	118	ZPB5JF20-B02-A30
C-ZPT250H□JF50-B02-A30	75	154	ZPB5JF50-B02-A30
□ Pad material:NBR(N),Silicone rubber(S)

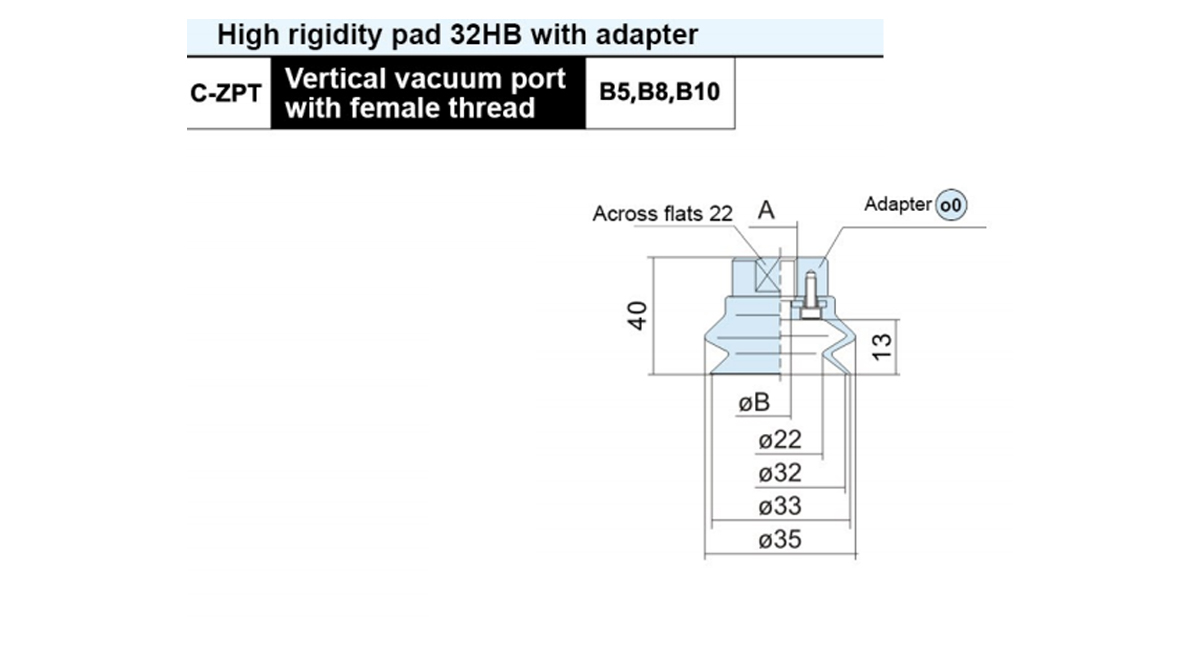

Model	A	ØB	Adaptor Model
C-ZPT32HB □ -B5	M5×0.8	4.2	ZPT0-B5
C-ZPT32HB □ -B8	M8×1.25	5	ZPT0-B8
C-ZPT32HB □- B10	M10×1.5	5	ZPT0-B10
□ Pad material:NBR(N),Silicone rubber(S)

Model	L	Adaptor Model
C-ZPT32HB □ -A14	25	ZPT0-A14
C-ZPT32HB □-A14-3	40	ZPT0-A14-3
□ Pad material:NBR(N),Silicone rubber(S)

Model	A	Adaptor Model
C-ZPX32HB □- B8	M8×1.25	ZPX0-B01-B8
C-ZPX32HB □-B10	M10×1.5	ZPX0-B01-B10
C-ZPX32HB □- B12	M12×1.75	ZPX0-B01-B12
□Pad material:NBR(N),Silicone rubber(S)

Model	A	E	L	Adaptor Model
C-ZPR32HB □-◇ -A6	M6×1.0	8	66	ZPROH-◇-A6
C-ZPR32HB □-◇- A8	M8×1.0	12	56	ZPROH-◇-A8
□Pad material:NBR(N),Silicone rubber(S) ◇ Vacuum inlet connection:04,06,08

Model	A	D	Adaptor Model
C-ZPR32HB □-◇- B5	M5×0.8	5	ZPROH-◇-B5
C-ZPR32HB □-◇- B6	M6×1.0	6	ZPROH-◇-B6
C-ZPR32HB □-◇ -B8	M8×1.25	8	ZPROH-◇-B8
□Pad material:NBR(N),Silicone rubber(S) ◇ Vacuum inlet connection:04,06,08

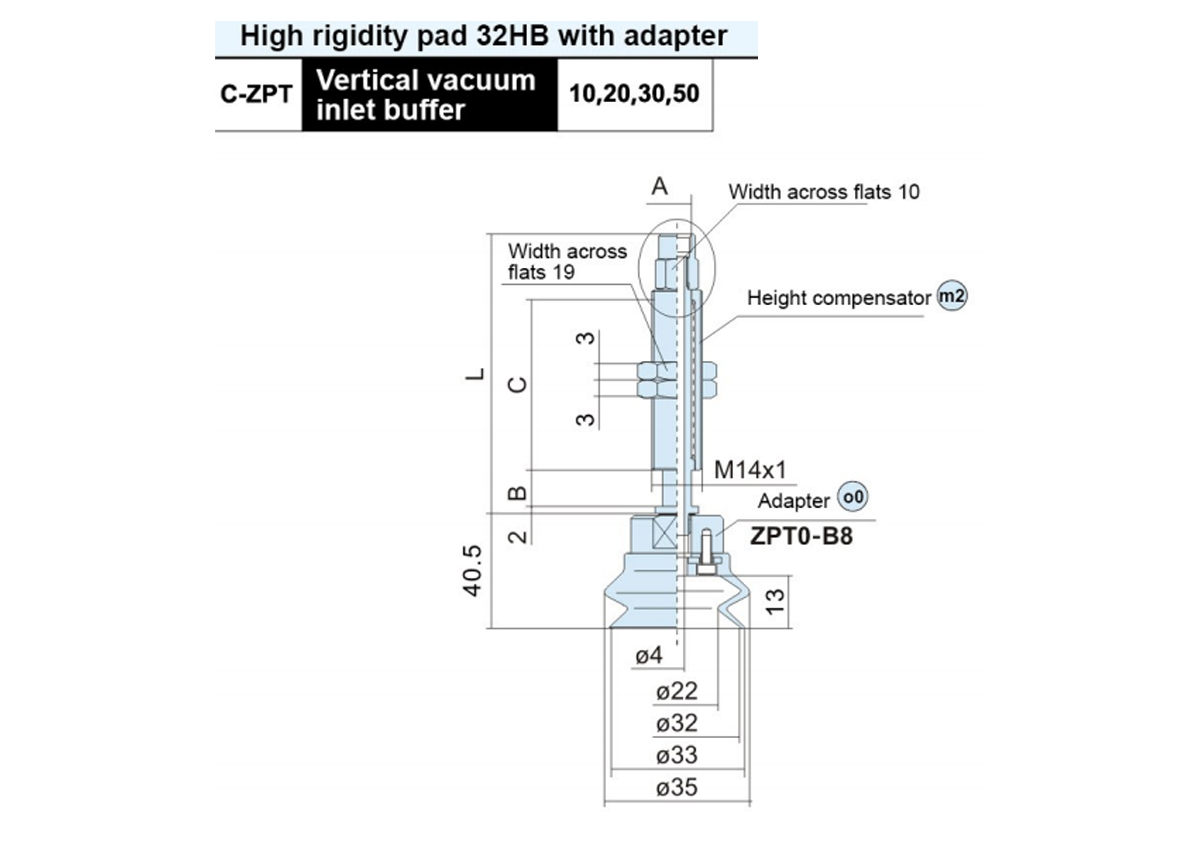

Model	A	B	C	L	m2 O0 Buffer Support Model
C-ZPT32HB □● 10-B5-A14	M5×0.8	10	50	77	ZPTO-●10-B5-A14
C-ZPT32HB □● 20-B5-A14		20		81	ZPT0-●20-B5-A14
C-ZPT32HB □● 30-B5-A14		30		91	ZPT0-●30-B5-A14
C-ZPT32HB □● 50-B5-A14		50	75	136	ZPT0-●50-B5-A14
C-ZPT32HB □● 10-B01-A14	Rc1/8	10	50	78.5	ZPT0-●10-B01-A14
C-ZPT32HB □● 20-B01-A14		20		84	ZPT0-●20-B01-A14
C-ZPT32HB □● 30-B01-A14		30		94	ZPT0-●30-B01-A14
C-ZPT32HB □● 50-B01-A14		50	75	139	ZPT0-●50-B01-A14
●Height compensator type:Rotative(J) □Pad material:NBR(N),Silicone rubber(S) Unable to rotate(K)

Model	B	C	L	m4 O4 Buffer Support Model
C-ZPR32HB □● 10 -◇- A14	10	50	80	ZPR0-●10-◇ -A14
C-ZPR32HB □● 20 -◇ -A14	20		77	ZPRO-●20-◇-A14
C-ZPR32HB □● 30 -◇- A14	30		87	ZPR0-●30-◇-A14
C-ZPR32HB □● 50 -◇ -A14	50	75	132	ZPR0-●50-◇-A14
□Pad material:NBR(N),Silicone rubber( ) ●Height compensator type:Rotative(J) ◇Vacuum inlet connection:04,06,08 Unable to rotate(K)

Model	A	L	q1 O0 Buffer Support Model
C-ZPT32HB □● 25-B01-A18	40	95.5	ZPB0 ● 25-B01-A18
C-ZPT32HB □● 50-B01-A18	75	130.5	ZPB0 ● 50-B01-A18
C-ZPT32HB □● 75-B01-A18	111	166.5	ZPB0 ● 75-B01-A18
□Pad material:NBR(N),Silicone rubber(S) ●Height compensator type:Aluminium alloy(J),Brass(JB)

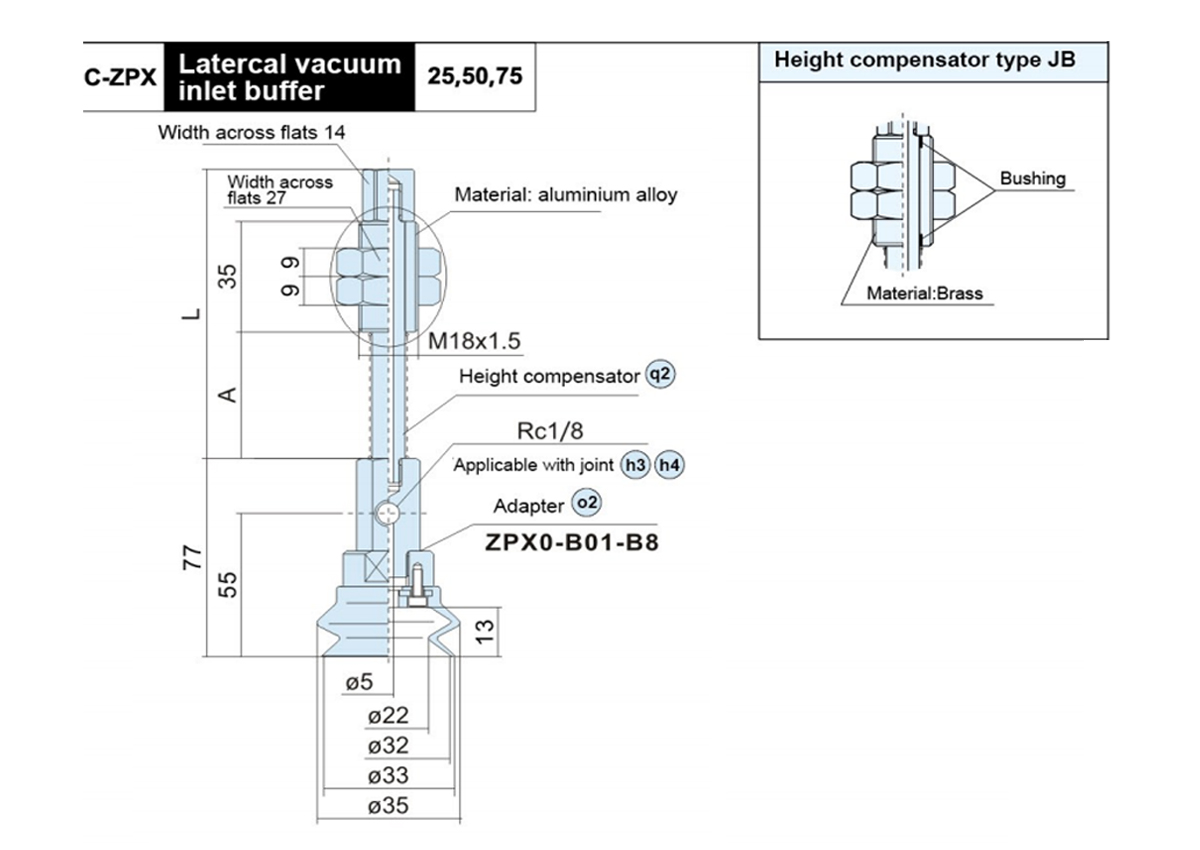

Model	A	L	q2 O2 Buffer Support Model
C-ZPX32HB □● 25-B01-A18	40	91	ZPX0 ● 25-B01-A18
C-ZPX32HB □● 50-B01-A18	75	126	ZPX0 ● 50-B01-A18
C-ZPX32HB □● 75-B01-A18	111	162	ZPX0 ● 75-B01-A18
□Pad material:NBR(N),Silicone rubber(S) ●Height compensator type:Aluminium alloy(J),Brass(JB)

Model	A	B	Pad Diameter P		Adaptor Model
			40	50

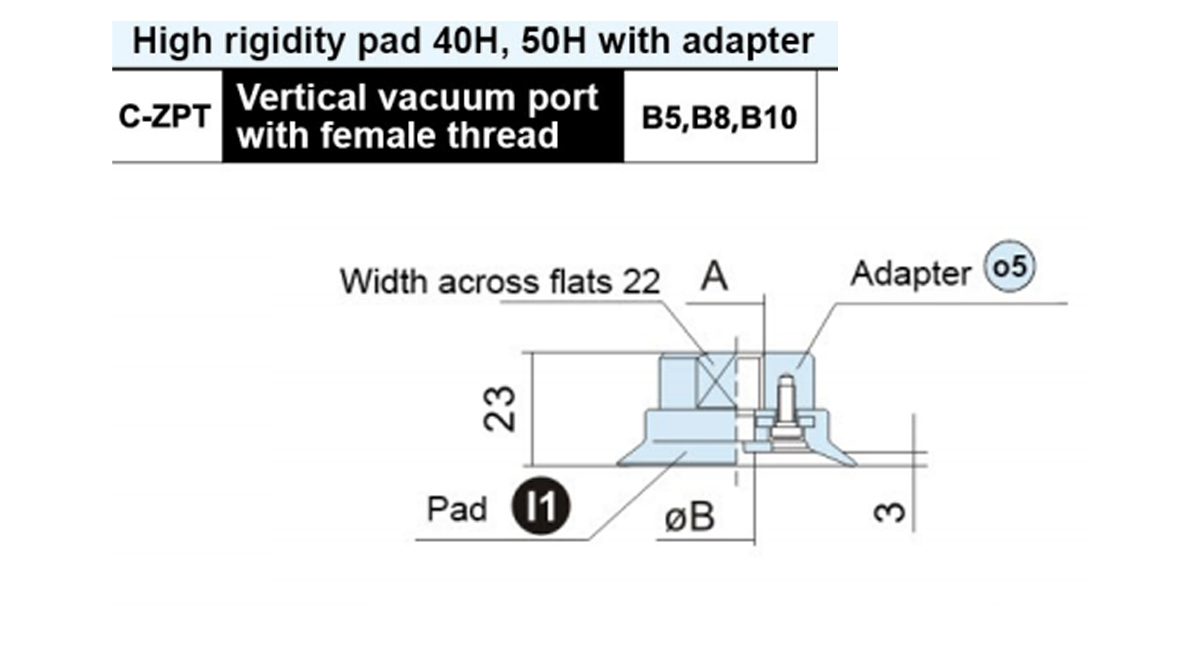

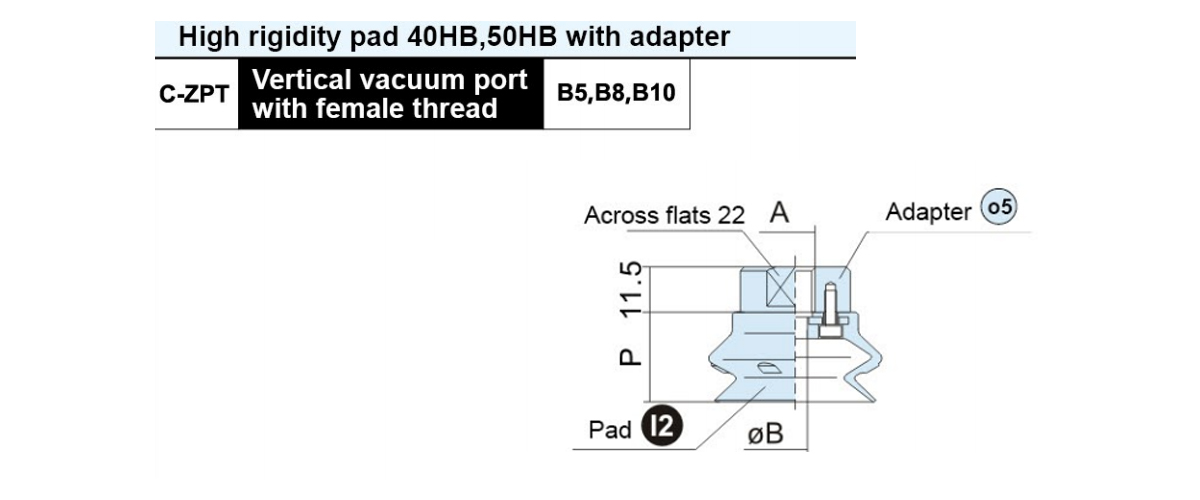

C-ZPT ○ HB □ -B5	M5×0.8	4.2	20.5	24	ZPT1-B5
C-ZPT ○ HB □- B8	M8×1.25	5			ZPT1-B8
C-ZPT ○ HB □- B10	M10×1.5				ZPT1-B10
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S)

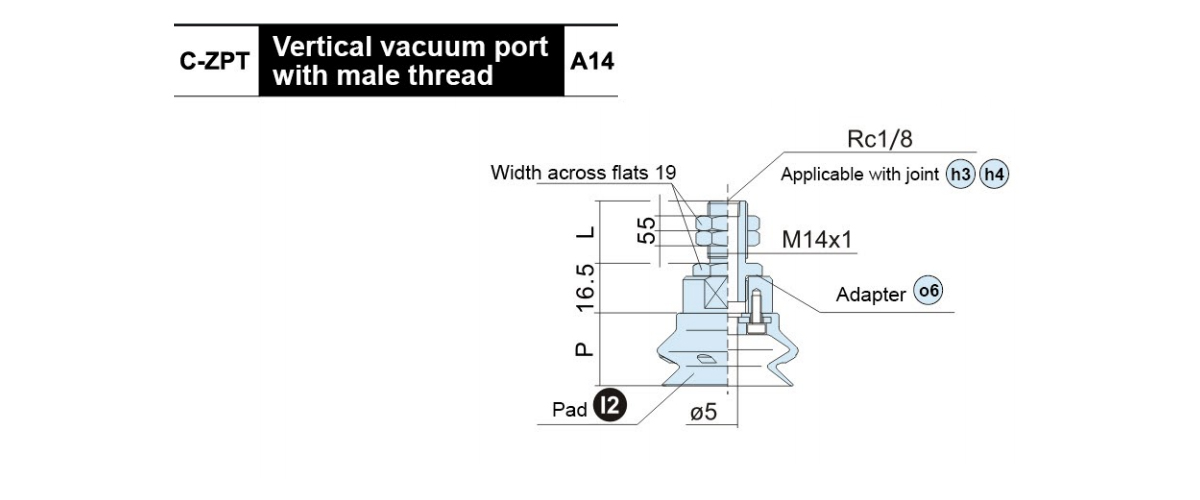

Model	L	○Pad Diameter		P	Adaptor Model
		40	50
C-ZPT ○ HB □ -A14	25	20.5	24		ZPT1-A14
C-ZPT ○ HB □ -A14-3	40				ZPT1-A14-3
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S)

Model	A	○Pad Diameter P		Adaptor Model
		40	50

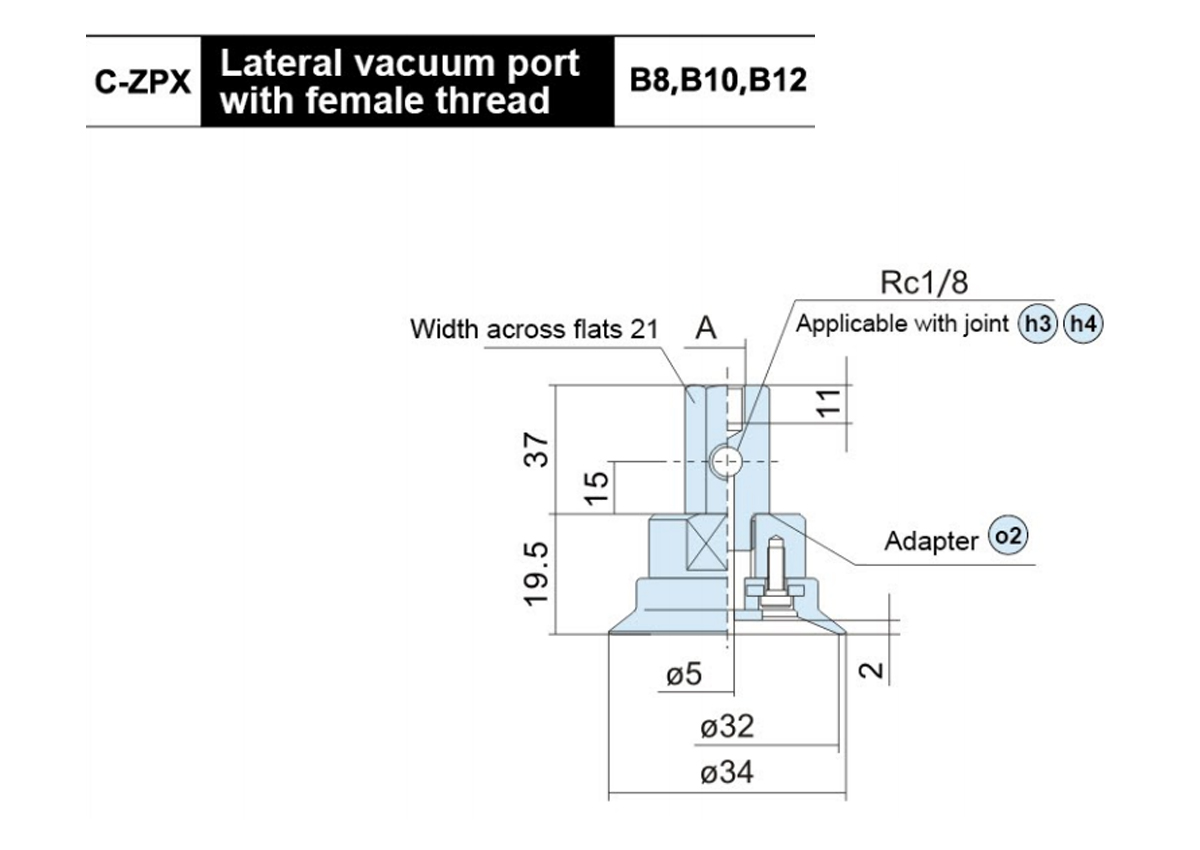

C-ZPX ○ HB □- B8	M8×1.25	20.5	24	ZPX1-B01-B8
C-ZPX ○ HB □- B10	M10×1.5			ZPX1-B01-B10
C-ZPX ○ HB □ -B12	M12×1.75			ZPX1-B01-B12
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S)

Model	A	E	L	○Pad Diameter		P	Adaptor Model
				40	50

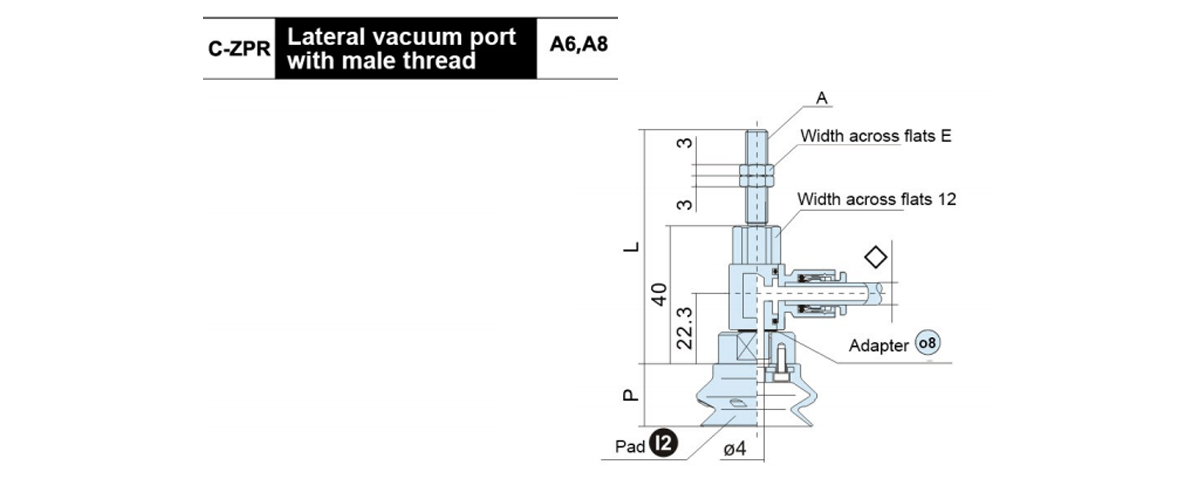

C-ZPR ○ HB □-◇ -A6	M6×1.0	8	66	20.5	24		ZPR1H-◇-A6
C-ZPR ○ HB □-◇ -A8	M8×1.0	12	56				ZPR1H-◇-A8
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S) ◇Vacuum inlet connection:06,08

Model	A	D	○Pad Diameter P		Adaptor Model
			40	50
C-ZPR ○ HB □-◇- B6	M6×1.0	6	20.5	24	ZPR1H-◇-B6
C-ZPR ○ HB □-◇- B8	M8×1.25	8			ZPR1H-◇-B8
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S) ◇ Vacuum inlet connection:06,08

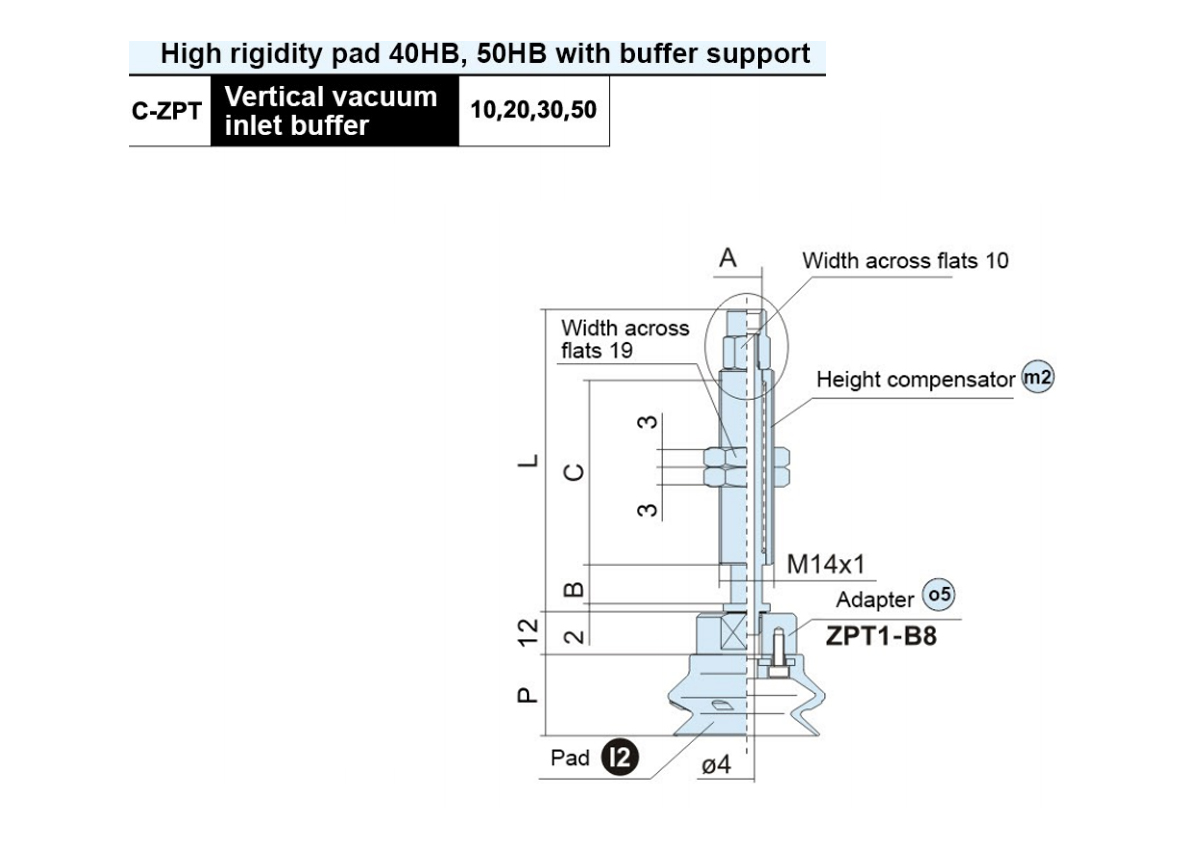

Model	A	B	C	L	○ Pad Diameter P		m2 O5 Buffer Support Model
Model	A	B	C	L	40	50	m2 O5 Buffer Support Model
C-ZPT ○ HB □● 10-B5-A14	M5×0.8	10	50	77	20.5	24	ZPT1-●10-B5-A14
C-ZPT ○ HB□● 20-B5-A14		20		81			ZPT1-●20-B5-A14
C-ZPT ○ HB □● 30-B5-A14		30		91			ZPT1-●30-B5-A14
C-ZPT ○ HB□● 50-B5-A14		50	75	136			ZPT1-●50-B5-A14
C-ZPT ○ HB□● 10-B01-A14	Rc1/8	10	50	78.5			ZPT1-●10-B01-A14
C-ZPT ○ HB□● 20-B01-A14		20		84			ZPT1-●20-B01-A14
C-ZPT ○ HB □● 30-B01-A14		30		94			ZPT1-●30-B01-A14
C-ZPT ○ HB □● 50-B01-A14		50	75	139			ZPT1-●50-B01-A14
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Rotative(J),Unable to rotate(K)

Model	B	C	L	○ Pad Diameter P		m4 O9 Buffer Support Model
				40	50
C-ZPT ○ HB□● 10 -◇ -A14	10	50	80	20.5	24	ZPR1-●10-◇-A14
C-ZPT ○ HB □● 20 -◇ -A14	20		77			ZPR1-●20-◇-A14
C-ZPT ○ HB □● 30 -◇ -A14	30		87			ZPR1-●30-◇-A14
C-ZPT ○ HB □● 50 -◇- A14	50	75	132			ZPR1-●50-◇-A14
○Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Rotative(J),Unable to rotate(K) Vacuum inlet connection:06,08

Model	A	L	○ Pad Diameter P		q1 O 5 Buffer Support Model
			40	50

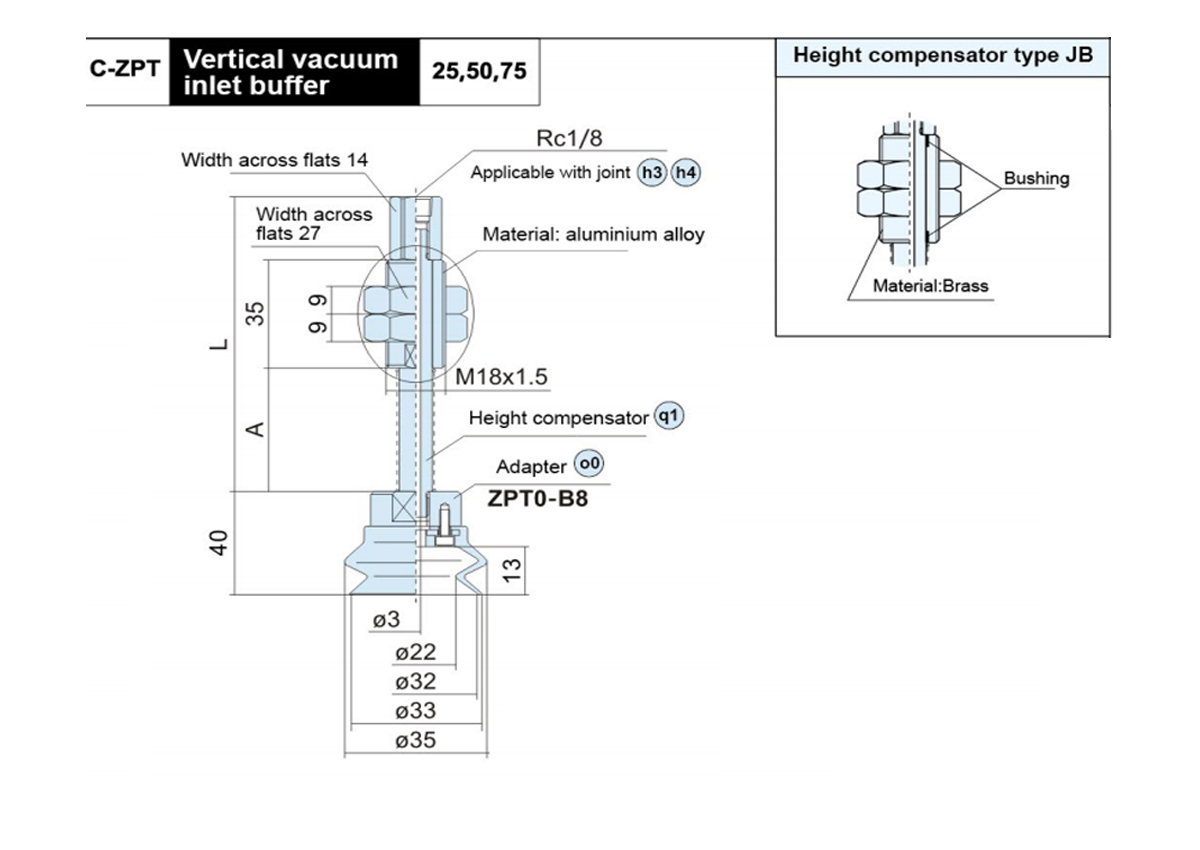

C-ZPT ○ HB □● 25-B01-A18	40	95.5	20.5	24	ZPB1 ●25-B01-A18
C-ZPT ○ HB □● 50-B01-A18	75	130.5			ZPB1 ●50-B01-A18
C-ZPT ○ HB □● 75-B01-A18	111	166.5			ZPB1 ●75-B01-A18
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

Model	A	L	○ Pad Diameter P		q2 O7 Buffer Support Model
			40	50
C-ZPX ○ HB □● 25-B01-A18	40	95.5	20.5	24	ZPX1 ●25-B01-A18
C-ZPX ○ HB □● 50-B01-A18	75	130.5			ZPX1 ●50-B01-A18
C-ZPX ○ HB □● 75-B01-A18	111	166.5			ZPX1 ●75-B01-A18
○ Pad diameter symbol:40,50 □ Pad materal:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

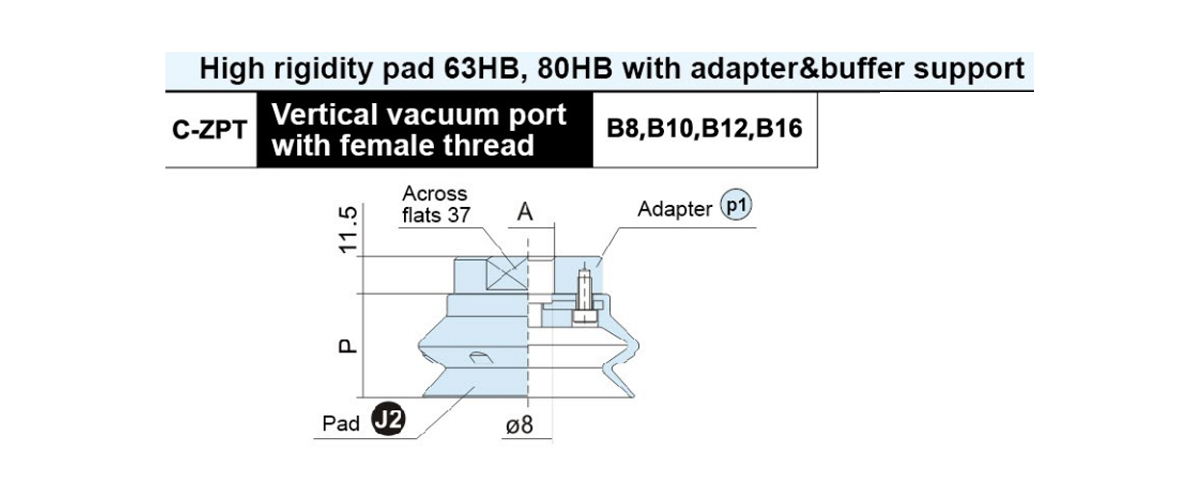

Model	A	○ Pad Diameter		P	Adaptor Model
		63	80
C-ZPT ○ HB□- B8	M8×1.25	31.5	37		ZPT2-B8
C-ZPT ○ HB□-B10	M10×1.5				ZPT2-B10
C-ZPT ○ HB□-B12	M12×1.75				ZPT2-B12
C-ZPT ○ HB □- B16	M16×1.5				ZPT2-B16
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S)

Model	P	Adaptor Model
C-ZPT63HB □- A16	31.5	ZPT2-A16
C-ZPT80HB □-A16	37	ZPT2-A16
□ Pad material:NBR(N),Silicone rubber(S)

Model	A	○ Pad Diameter P
		63	80

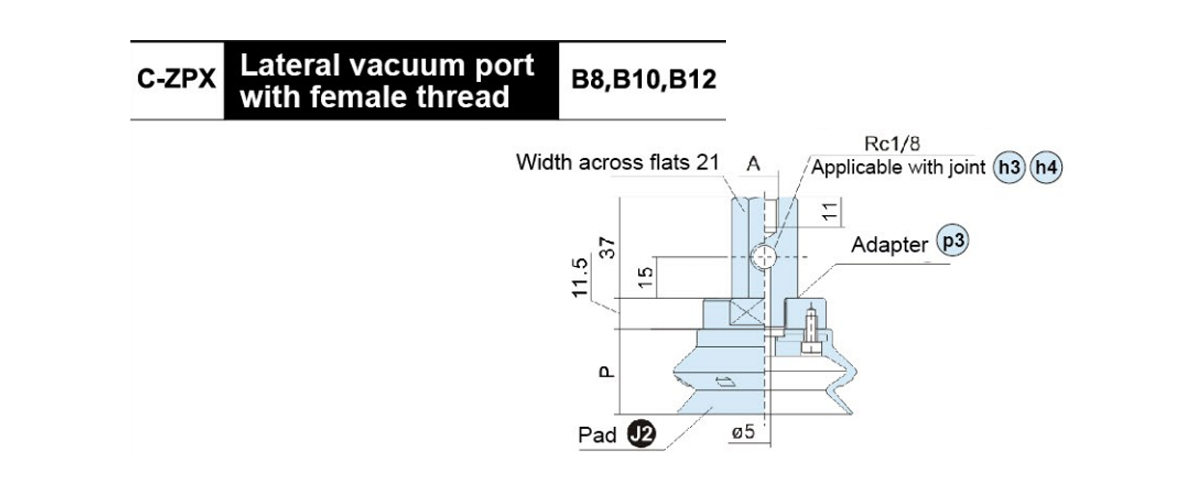

C-ZPX ○ HB□- B01-B8	M8×1.25	31.5	37
C-ZPX ○ HB□- B01-B10	M10×1.5
C-ZPX ○ HB□- B01-B12	M12×1.75
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	○ Pad Diameter P		q1 p1 Buffer Support Model
			63	80
C-ZPT ○ HB □● 25-B01-A18	40	95.5	31.5	37	ZPB2 ●25-B01-A18
C-ZPT ○ HB □● 50-B01-A18	75	130.5			ZPB2 ●50-B01-A18
C-ZPT ○ HB □● 75-B01-A18	111	166.5			ZPB2 ●75-B01-A18
○ Pad diameter symbol:63,80 ● Height compensator type:Aluminium alloy(J) □ Pad material:NBR(N),Silicone rubber(S) Brass(JB)

Model	A	L	○ Pad Diameter		P	q3 P Buffer Support Model
			63	80

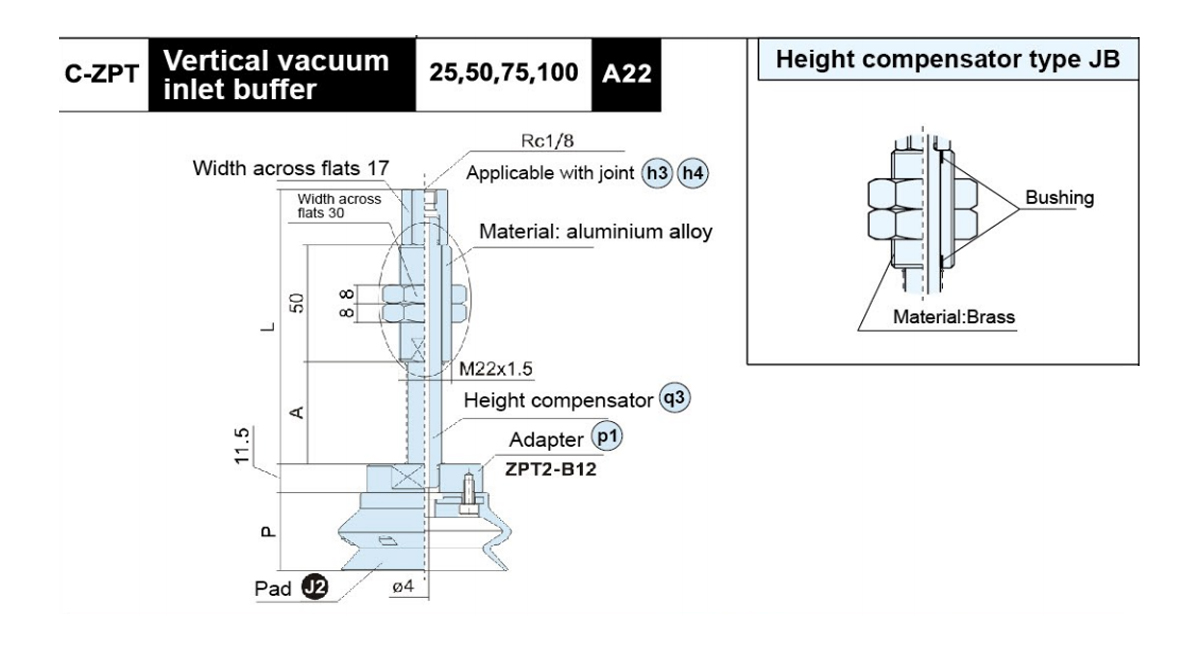

C-ZPT ○ HB□● 25-B01-A22	44	118	31.5	37		ZPB2 ●25-B01-A22
C-ZPT ○ HB□● 50-B01-A22	80	154				ZPB2●50-B01-A22
C-ZPT ○ HB □● 75-B01-A22	120	194				ZPB2●75-B01-A22
C-ZPT ○ HB □● 100-B01-A22	155	229				ZPB2 ●100-B01-A22
○ Pad diameter symbol:63,80 ● Height compensator type:Aluminium alloy(J) Brass(JB) □ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	○ Pad Diameter P		q2 p3 Buffer Support Model
			63	80
C-ZPX ○ HB □● 25-B01-A18	40	95.5	31.5	37	ZPX2 ●25-B01-A18
C-ZPX ○ HB □● 50-B01-A18	75	130.5			ZPX2 ●50-B01-A18
C-ZPX ○ HB □● 75-B01-A18	111	166.5			ZPX2 ●75-B01-A18
○ Pad diameter symbol:63,80 ● Height compensator type:Aluminium alloy(J) □ Pad material:NBR(N),Silicone rubber(S) Brass(JB)

Model	A	L	○ Pad Diameter P		q4 p3 Buffer Support Model
			63	80

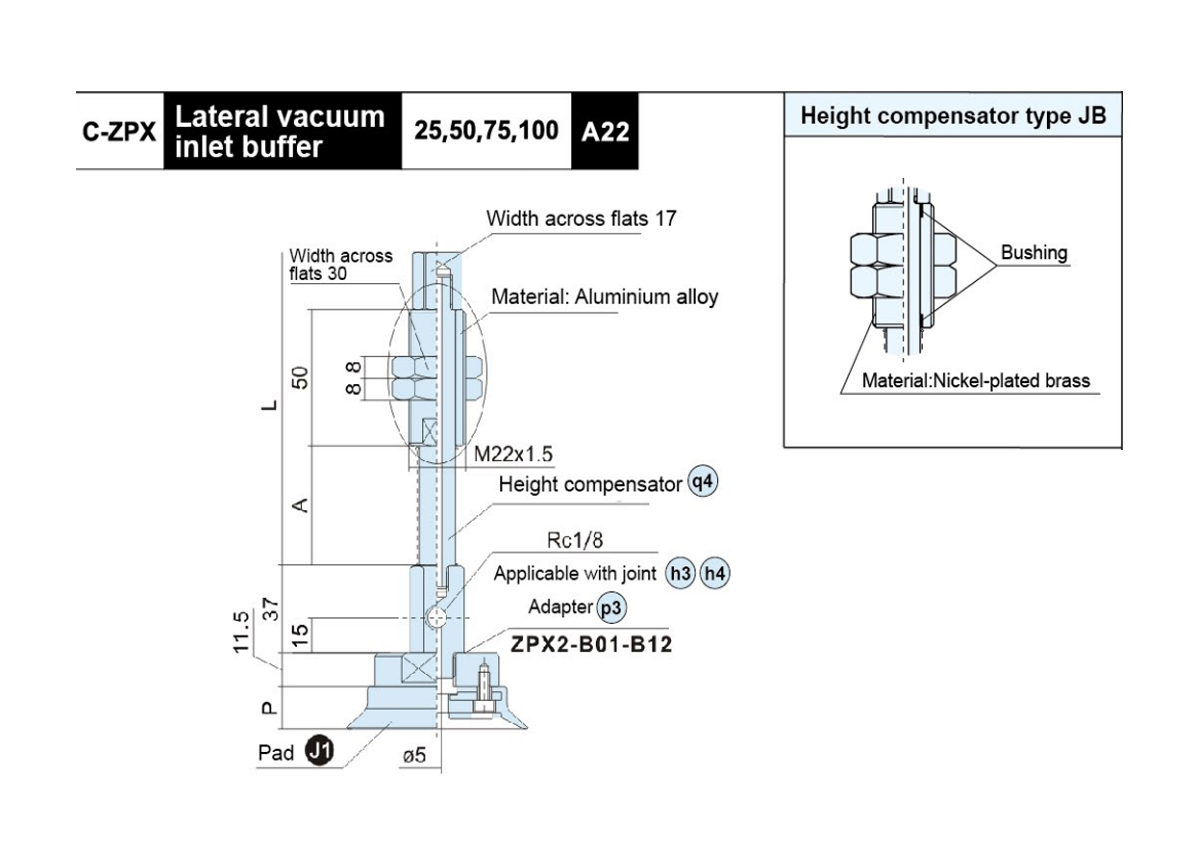

C-ZPX ○ HB□● 25-B01-A22	44	118	31.5	37	ZPX2 ●25-B01-A22
C-ZPX ○ HB □● 50-B01-A22	80	154			ZPX2 ●50-B01-A22
C-ZPX ○ HB □● 75-B01-A22	120	194			ZPX2 ●75-B01-A22
C-ZPX ○ HB □● 100-B01-A22	155	229			ZPX2 ●100-B01-A22
○ Pad diameter symbol:63,80 ● Height compensator type:Aluminium alloy(J) Brass(JB) □ Pad material:NBR(N),Silicone rubber(S)

Model	A	○ Pad Diameter	P	Adaptor Model
		100	125
C-ZPT ○ HB □ -B12	M12×1.75	47.5	56	ZPT3-B12 ZPT3-B16
C-ZPT ○ HB □- B16	M16×1.5
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	. Pad Diameter		P	q3 p4 Bumper Support Model
			100	125
C-ZPT O HB □● 25-B01-A22	44	118	47.5	56		ZPB3 ●25-B01-A22
C-ZPT O HB □● 50-B01-A22	80	154				ZPB3●50-B01-A22
C-ZPT O HB □● 75-B01-A22	120	194				ZPB3 ●75-B01-A22
C-ZPT O HB □● 100-B01-A22	155	229				ZPB3 ●100-B01-A22
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

Model	P	Adaptor Model
C-ZPT100HB □ -A16	47.5	ZPT3-A16
C-ZPT125HB □ -A16	56	ZPT3-A16
□ Pad material:NBR(N),Silicone rubber(S)

Model	A	○Pad Diameter P		Adaptor Model
		100	125
C-ZPX ○ HB□-B01-B10	M10×1.5	47.5	56	ZPX3-B01-B10
C-ZPX ○ HB□-B01-B12	M12×1.75			ZPX3-B01-B12
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	○ Pad Diameter P		q4 p6 Bumper Support Model
			100	125
C-ZPX ○ HB □● 25-B01-A22	44	118	47.5	56	ZPX3 ●25-B01-A22
C-ZPX ○ HB □● 50-B01-A22	80	154			ZPX3 ●50-B01-A22
C-ZPX ○ HB □● 75-B01-A22	120	194			ZPX3 ●75-B01-A22
C-ZPX ○ HB □● 100-B01-A22	155	229			ZPX3 ●100-B01-A22
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

Model	A	Adaptor Model

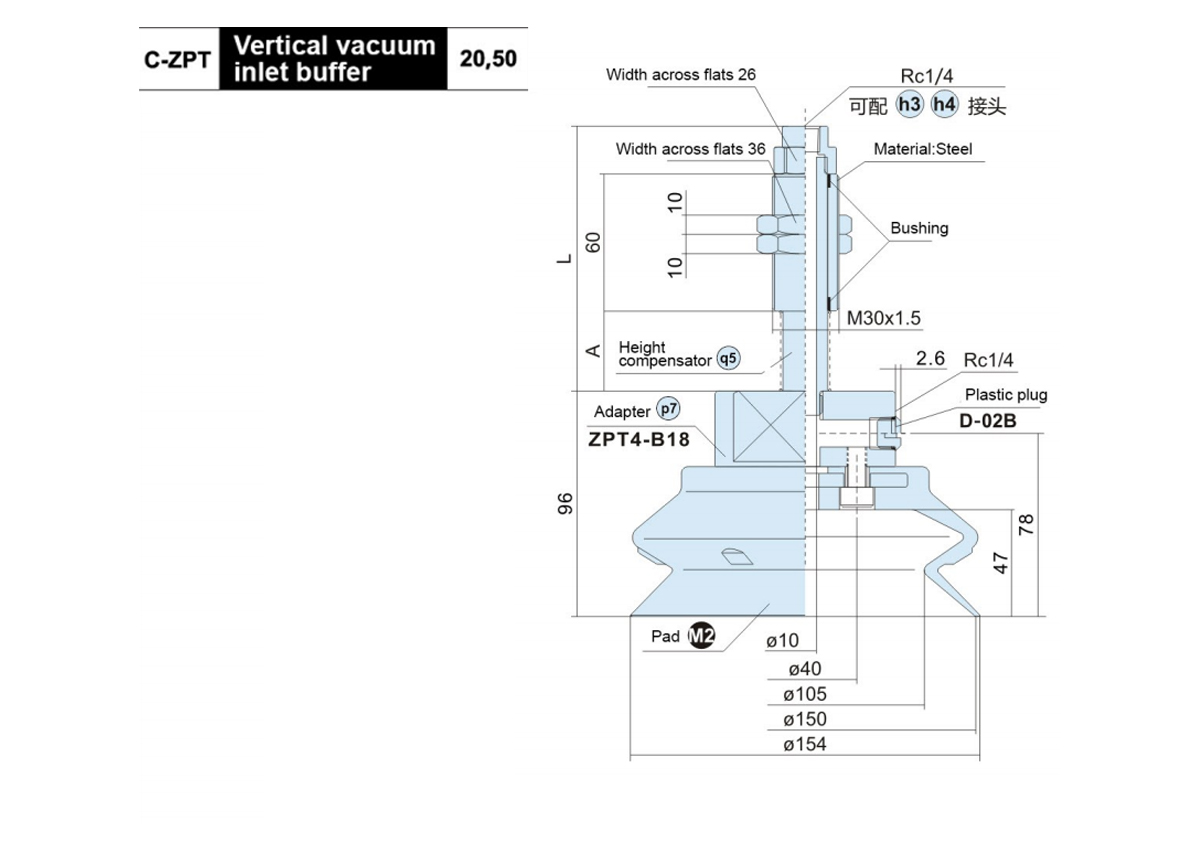

C-ZPT150HB □ -B16	M16×1.5	ZPT4-B16
C-ZPT150HB □- B18	M18×1.5	ZPT4-B18
□ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	q5 p7 Bumper Support Model

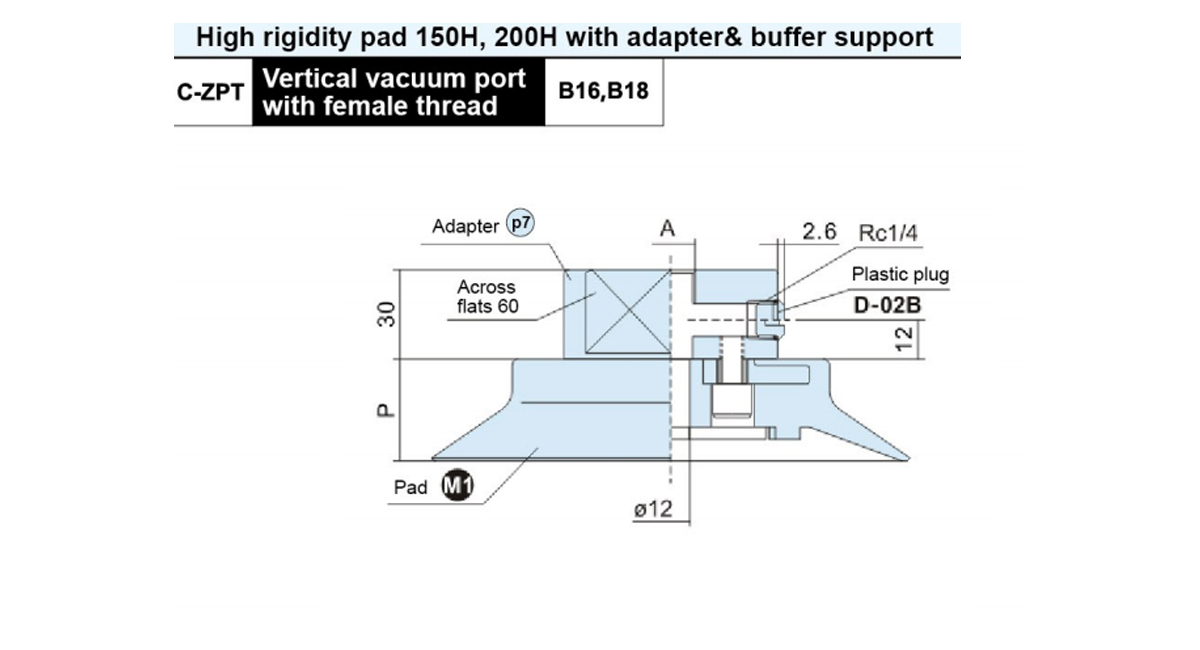

C-ZPT150HB □ JF20-B02-A30	35	118	ZPB4JF20-B02-A30
C-ZPT150HB □ JF50-B02-A30	75	154	ZPB4JF50-B02-A30
□ Pad material:NBR(N),Silicone rubber(S)

Blog a novinky

Naše najnovšie novinky a
blog

Zobraziť viac

2026/09/21

Fail Open vs Fail Close: Ako si vybrať správny ventil pre pneumatické systémy

Priama odpoveď: Čo sa vlastne stane, keď dôjde k strate moci Keď pneumatický ventil stratí riadiaci signál alebo elektrickú energiu, nezostane vo svojej aktuálnej polohe. Vracia sa do vopred ...
Čítať viac
2026/09/14

Sprievodca pneumatickým valcom: Typy, výber a aplikácie pre automatizáciu | CKT

Základy pneumatického valca: Čo potrebujete vedieť ako prvé Pneumatický valec je mechanický pohon, ktorý premieňa energiu stlačeného vzduchu na lineárnu silu a pohyb. Je to najpoužívanejší koncový o...
Čítať viac
2026/09/07

Sprievodca dvojčinným valcom: Princípy činnosti, typy, tipy na výber a často kladené otázky

Pre takmer každý automatizovaný stroj, ktorý potrebuje presný, opakovateľný lineárny pohyb, a dvojčinný valec je štandardná voľba. Záver je jednoduchý: keď potrebujete riadenú silu v smere vysú...
Čítať viac
2026/08/31

Hlaveň pneumatického valca: Materiály, typy, tolerancie a sprievodca výberom

Hlaveň pneumatického valca je miesto, kde kvalita valca skutočne žije Ak si o sudoch pneumatického valca pamätáte len jednu vec, toto si ponechajte: hlaveň definuje tlak, plynulosť pohybu a životnos...
Čítať viac

Autentická spoľahlivá kvalita prirodzene vyniká.

Voľba pochádza z dôvery a spolupráca z čestnosti.

Q: Ako skoro môžeme dostať odpoveď po tom, čo vám pošleme dotaz?

Odpovieme vám do 24 hodín po obdržaní dopytu v pracovných dňoch.
Q: Ste priamy výrobca alebo obchodná spoločnosť?

Sme výrobca a máme vlastné medzinárodné obchodné oddelenie. Takže môžeme vyrábať a predávať všetko sami. $ $
Q: Môžete vyrábať prispôsobené produkty?

Áno, môžeme vyvíjať a vyrábať produkty podľa výkresov alebo vzoriek poskytnutých zákazníkmi. $ $
Q: Ako vaša spoločnosť garantuje kvalitu produktov?

V prvom rade vykonáme kontrolu po každom procese. Pre hotové výrobky vykonáme 100% kontrolu podľa požiadaviek zákazníkov a medzinárodného štandardu. $ $
Q: Kam sa vaše výrobky prevažne vyvážajú?

Naše výrobky sa vyvážajú hlavne do Nemecka, Spojených štátov amerických, Dánska a viac ako tuctu krajín v Európe a Severnej Amerike $ $

Jazyk

O nás

Novinky
