Vákuová prísavka série ZP s poistným krúžkom (Ø9~Ø50) Dodávatelia

Domov / Produkty / Vákuové komponenty / Vákuová prísavka / Vákuová prísavka série ZP s poistným krúžkom, adaptérom a držiakom nárazníka / Vákuová prísavka série ZP s poistným krúžkom (Ø9~Ø50)

Vákuová prísavka série ZP s poistným krúžkom (Ø9~Ø50) Vákuová prísavka série ZP s poistným krúžkom (Ø9~Ø50)
  • Vákuová prísavka série ZP s poistným krúžkom (Ø9~Ø50)
  • Vákuová prísavka série ZP s poistným krúžkom (Ø9~Ø50)
Vákuová prísavka série ZP s poistným krúžkom, adaptérom a držiakom nárazníka

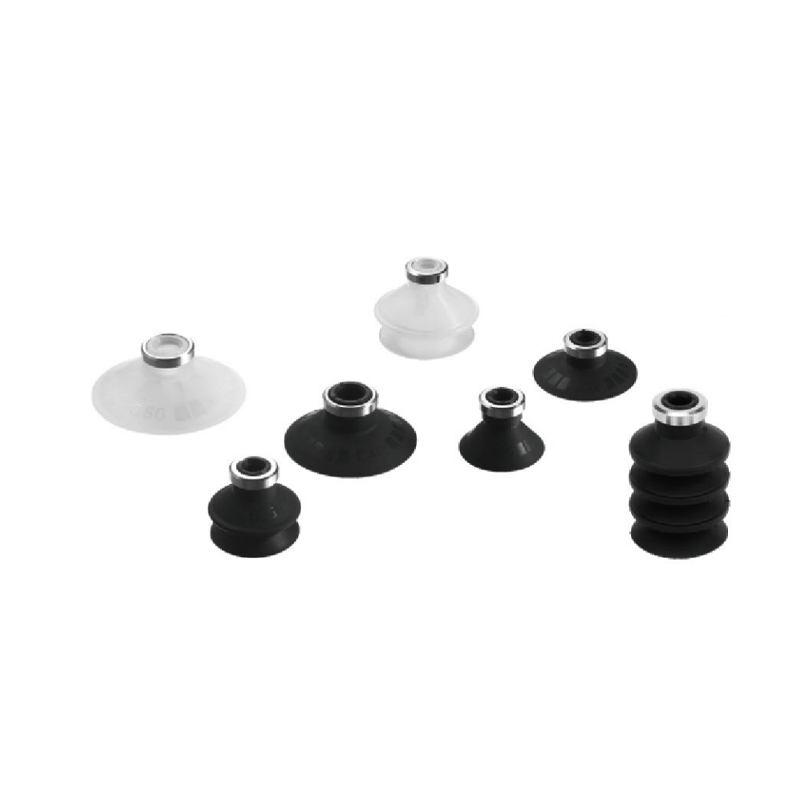

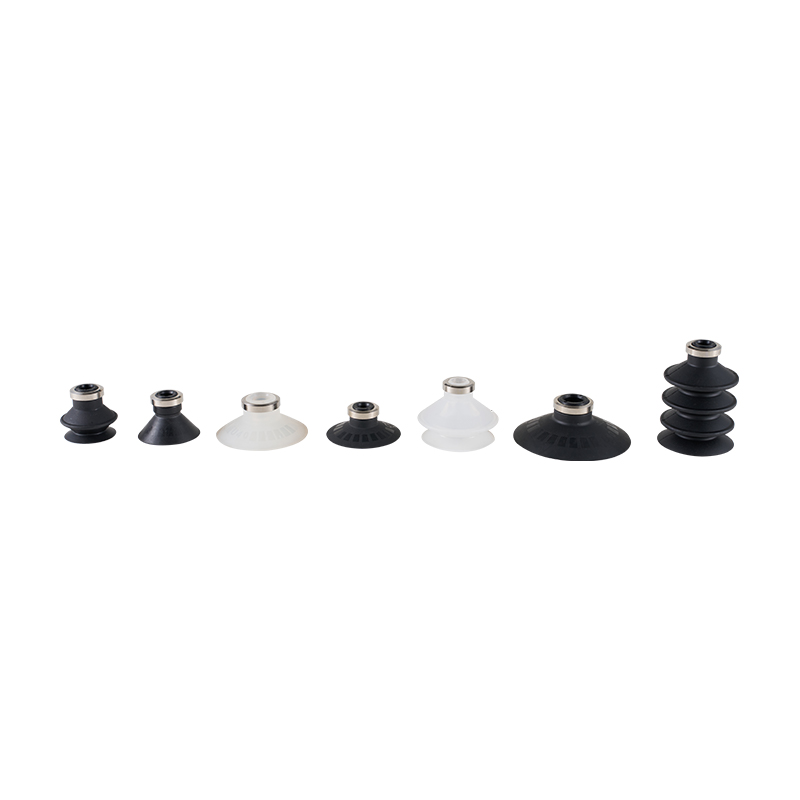

Vákuová prísavka série ZP s poistným krúžkom (Ø9~Ø50)

Vákuová prísavka série ZP s poistným krúžkom (Ø9~Ø50) je základným komponentom navrhnutým na zlepšenie stability vákuového uchopenia. Jeho unikátna prstencová štruktúra poistného krúžku môže účinne obmedziť voľnosť obrobku počas adsorpčného procesu a poskytuje spoľahlivú adsorpčnú ochranu pre rôzne scenáre automatizovanej manipulácie a presného polohovania.

Základné vlastnosti:

Blokovací adsorpčný mechanizmus: Jedinečný dizajn prstencového poistného krúžku vytvára fyzické obmedzenie v pracovnom stave, výrazne potláča tendenciu vychýlenia alebo otáčania obrobku, keď je vystavený sile, a zlepšuje smerovú stabilitu procesu uchopenia.

Zvýšená spoľahlivosť adsorpcie: Štruktúra poistného krúžku spolupracuje s podtlakom a vytvára dvojitý ochranný mechanizmus, ktorý účinne odoláva vonkajším poruchám (ako je zrýchlenie, vibrácie a mierne kolízie) a znižuje potenciálne riziko náhodného uvoľnenia.

Flexibilný kontakt a tesnenie: Telo prísavky je zvyčajne vyrobené zo špecifických elastických materiálov, aby sa zabezpečilo prispôsobivé prispôsobenie povrchu obrobku, čím sa vytvorí efektívne vákuové tesnenie a prispôsobí sa miernym výkyvom povrchu.

Optimalizované pre tenké/malé predmety: Tento rad veľkostí (Ø9~Ø50) je vhodný najmä na uchopenie tenkých doskových materiálov, malých presných dielov alebo ľahkých obrobkov s hladkým povrchom. Štruktúra uzamykacieho krúžku je obzvlášť dôležitá pre také obrobky, ktoré sa ľahko premiestňujú alebo sú ovplyvnené prúdením vzduchu.

Univerzálnosť inžinierskych aplikácií: Široko sa používa v scenároch vyžadujúcich smerovú fixáciu alebo manipuláciu proti otáčaniu, bežne používanú pri montáži elektronických komponentov, triedení malých vstrekovacích dielov, doprave tenkých plechov (kovových/nekovových), automatizácii balenia a iných procesných prepojeniach.

Špecifikácie pokrývajú bežné potreby: Poskytnutý rozsah priemerov pokrýva bežné štandardy veľkosti uchopenia obrobkov malých až stredných rozmerov v oblasti automatizácie, čo je vhodné pre výber a prispôsobenie inžinierov.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Vákuová prísavka série ZP s poistným krúžkom, adaptérom a držiakom nárazníka (Ø9~Ø50)
ĎALŠÍ:Žiadny ďalší článok

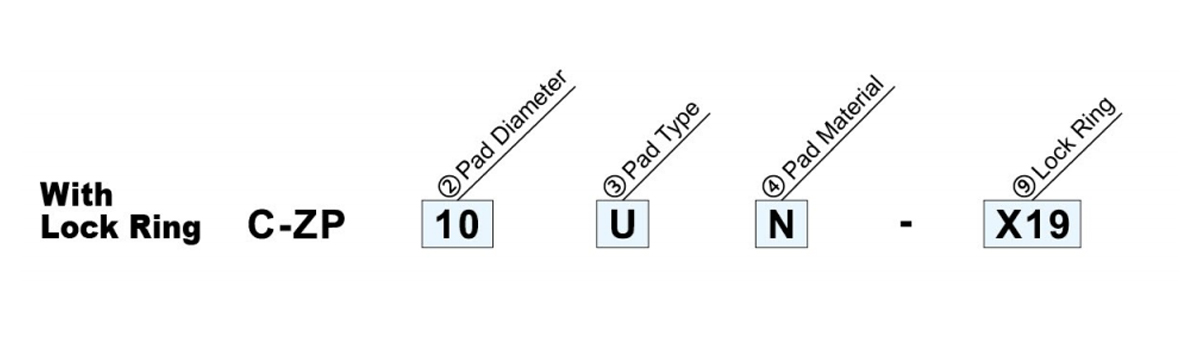

  • ②Priem. (mm)/③Typ podložky☆ E* F* G* ④Materiál     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Silikónová guma
    U Plochý typ - ● ● - ● ● ● - ● ● ● * Materiál nájdete na strane 4.
    C Plochý typ With Ribs - ● ● - ● ● ● - ● ● ●
    D Hlboký - ● - - ● - ● - - ● - ⑨Materiál
    B 2-stupňový mech - ● ● - ● ● ● - ● ● ● nula S poistným krúžkom
    J 34-stupňový mech ● - - ● ● - ● ● - - - X19 Bez uzamykacieho krúžku

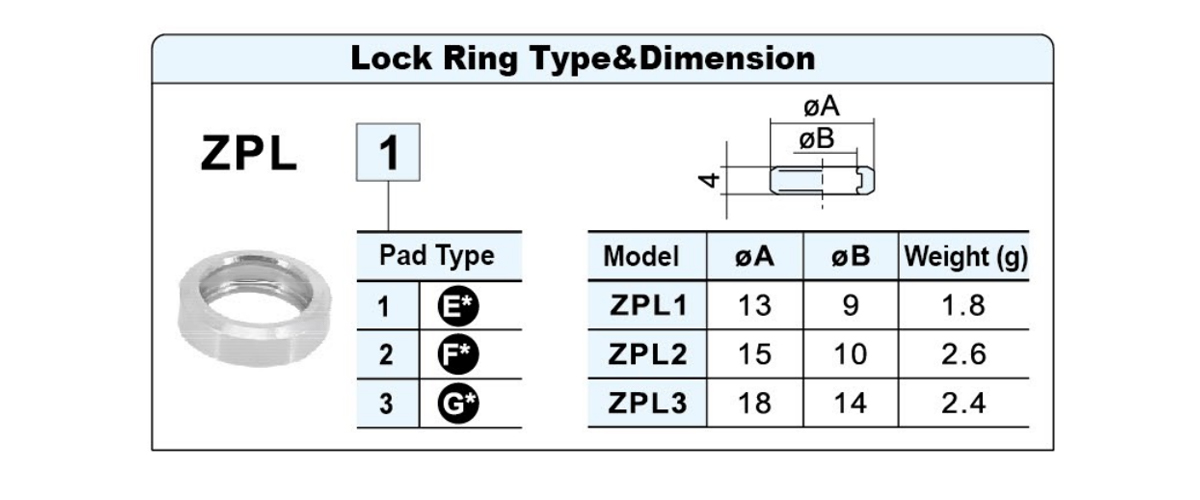

    ●Rovnaké začiatočné písmená označujú, že poistný krúžok a adaptér sú zameniteľné.

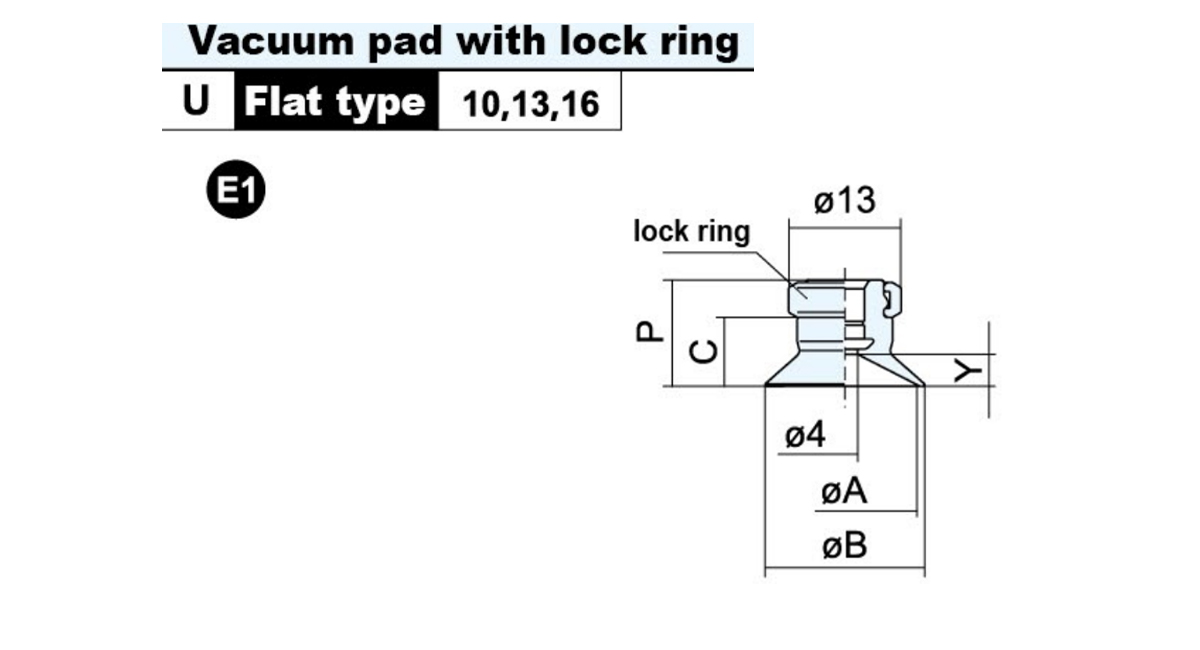

  • Model ØA ØB C P Y Hmotnosť (g)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

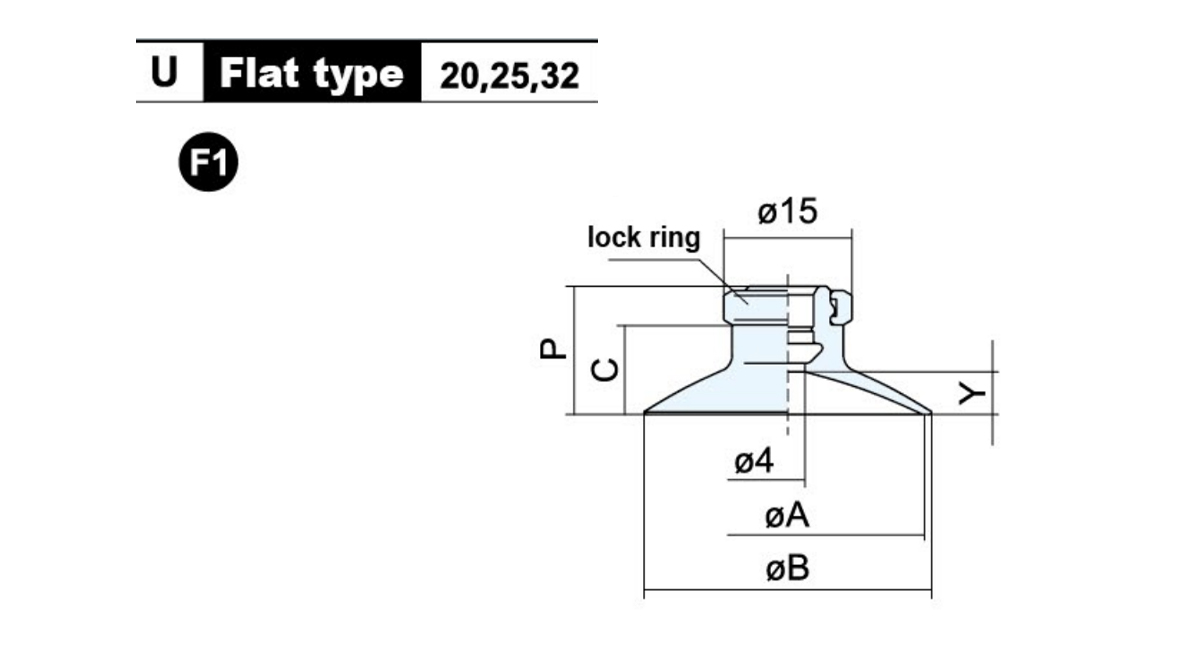

    Model ØA ØB C P Y Hmotnosť (g)
    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

    Model ØA ØB C P Y Hmotnosť (g)

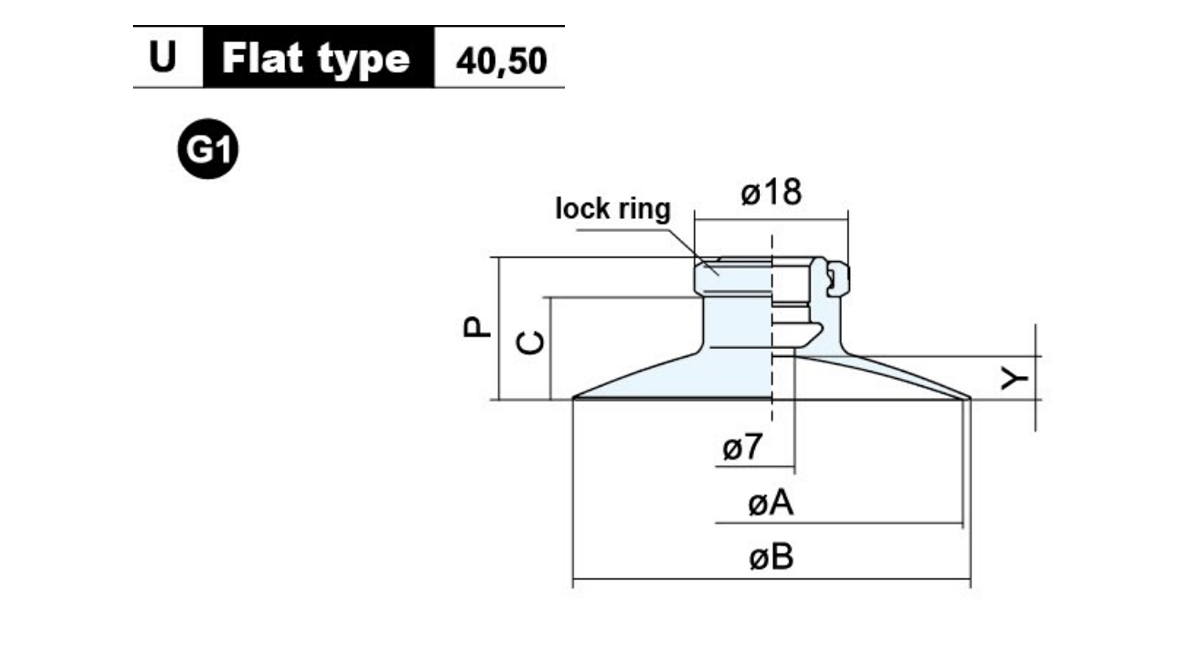

    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

    Model ØA ØB C P Y Hmotnosť (g)

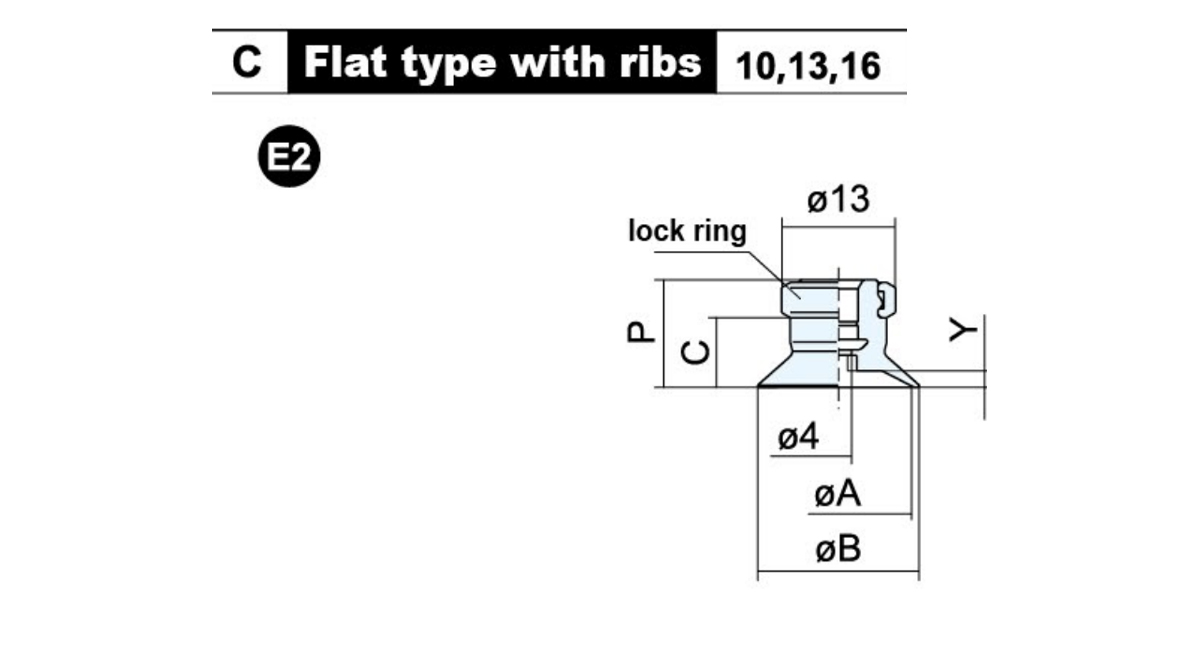

    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

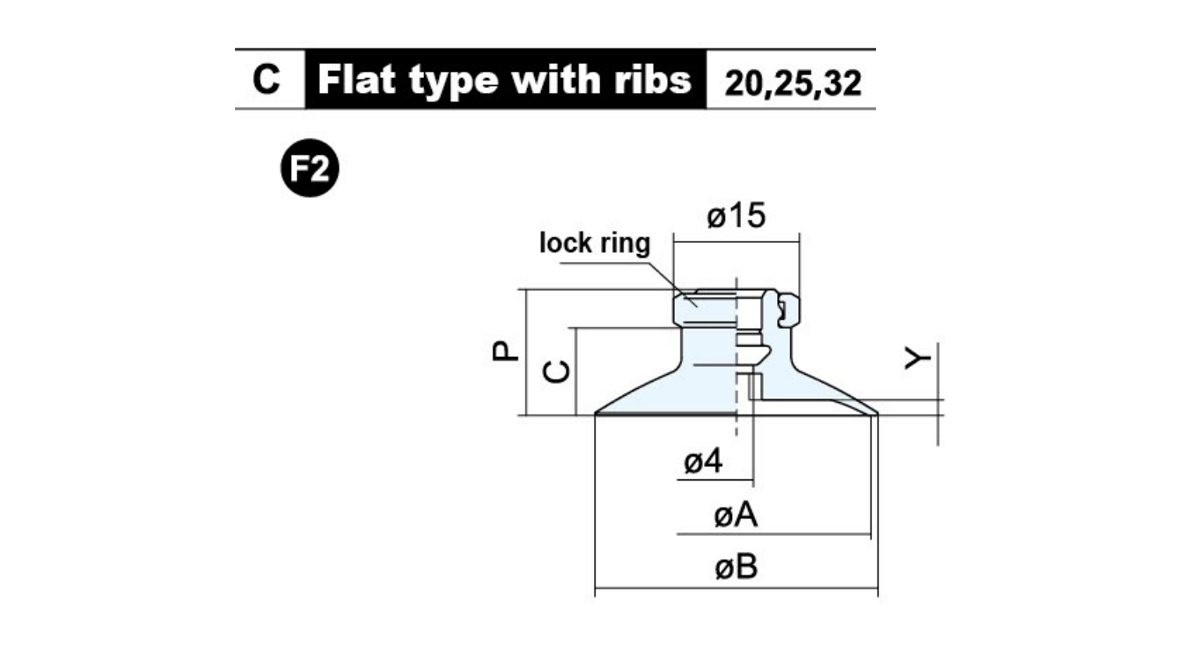

    Model ØA ØB C P Y Hmotnosť (g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

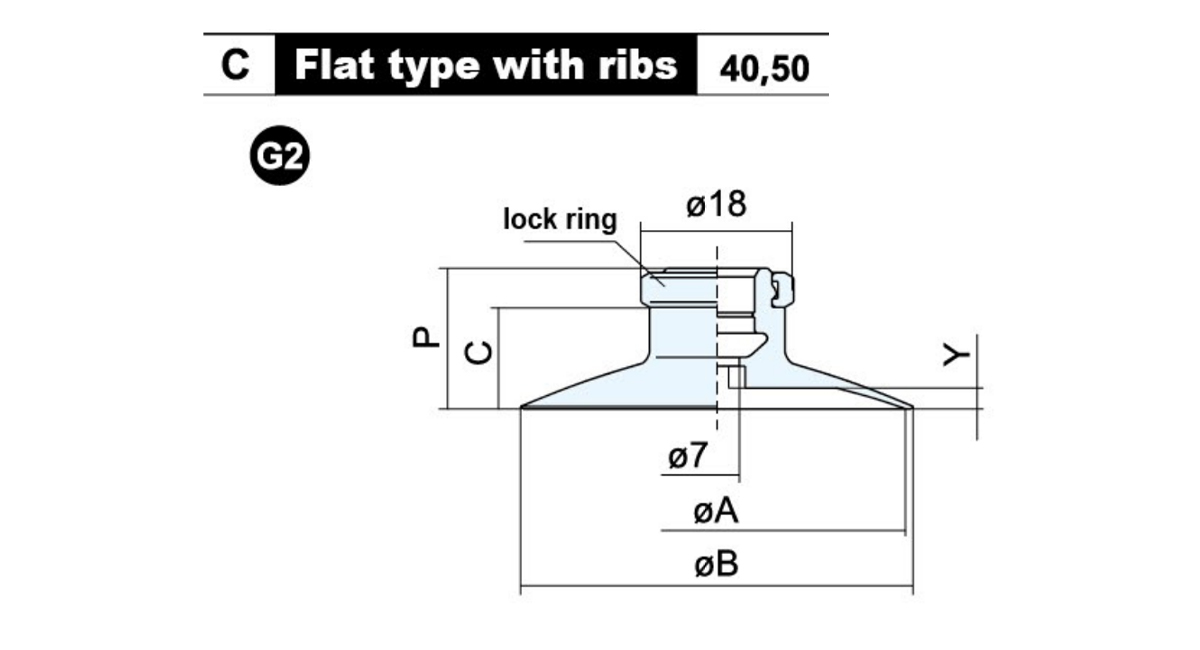

    Model ØA ØB C P Y Hmotnosť (g)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

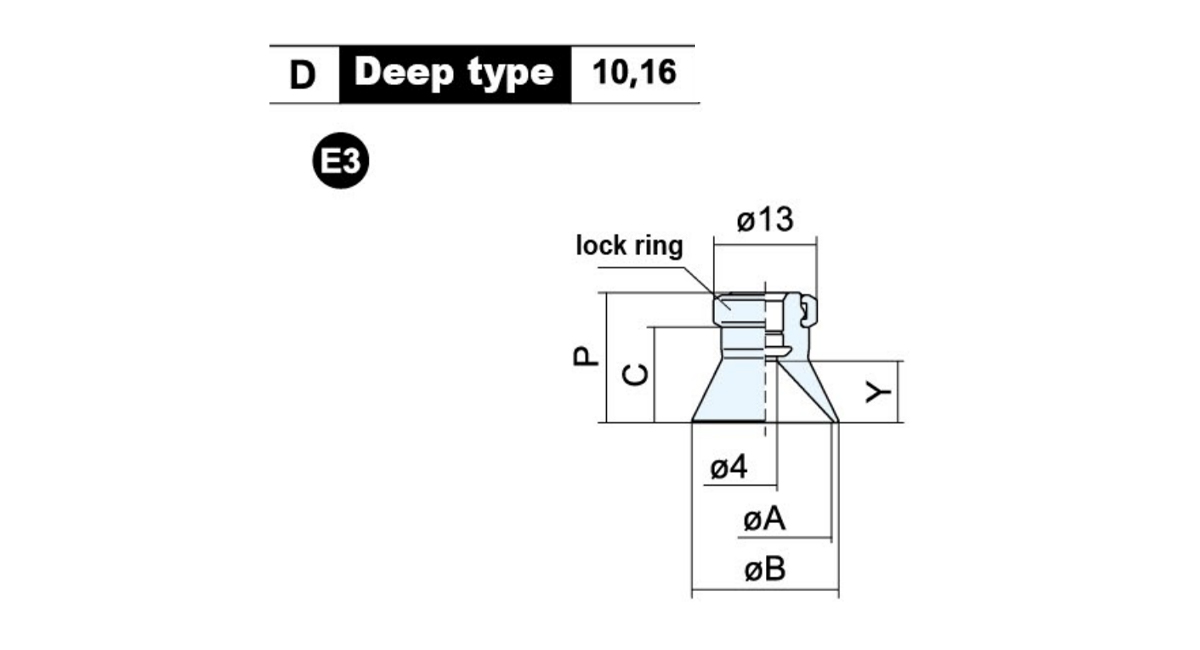

    Model ØA ØB C P Y Hmotnosť (g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

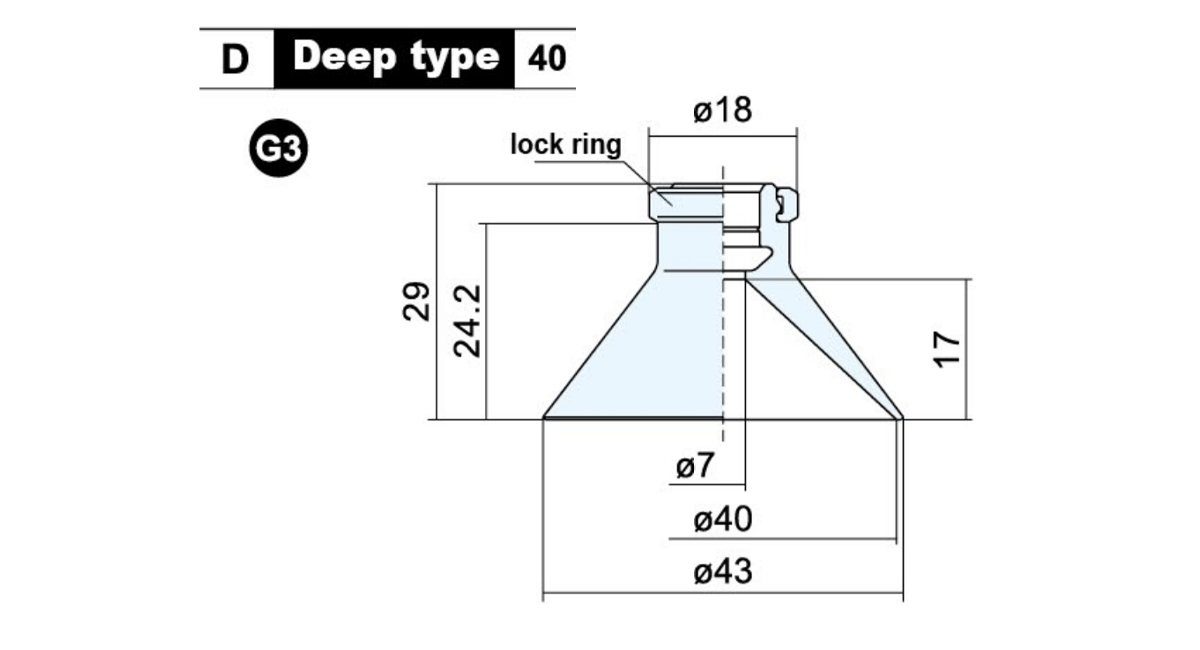

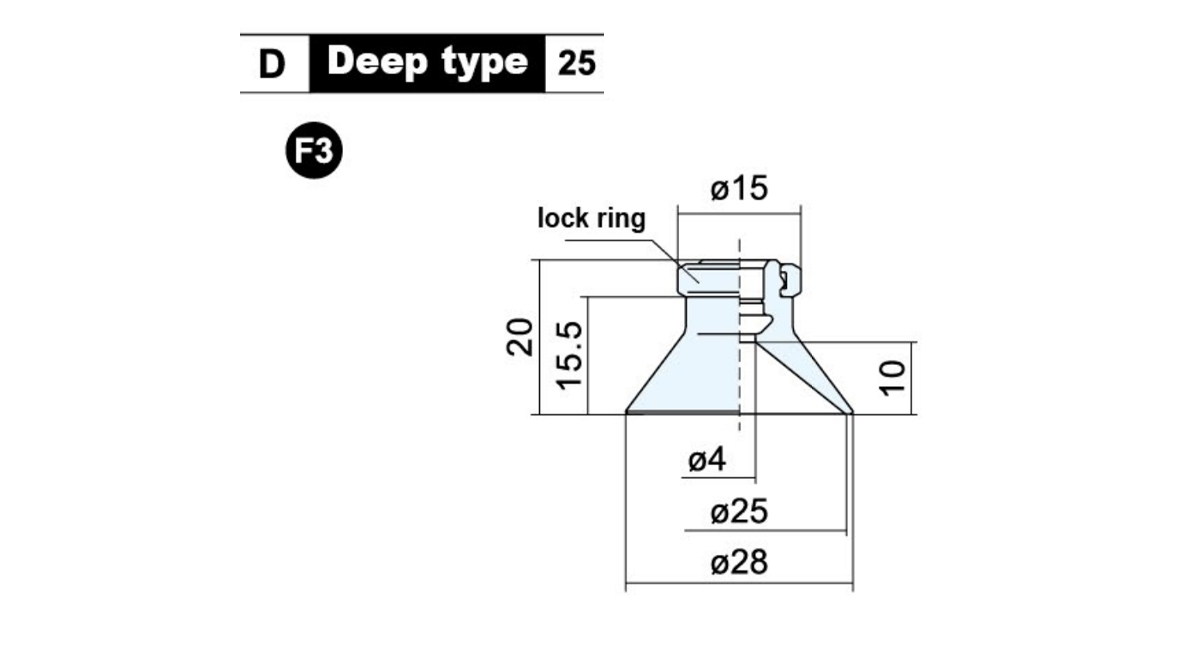

    Model Hmotnosť (g)
    C-ZP25D□ 4.9

    Model Hmotnosť (g)
    C-ZP40D□ 9.3

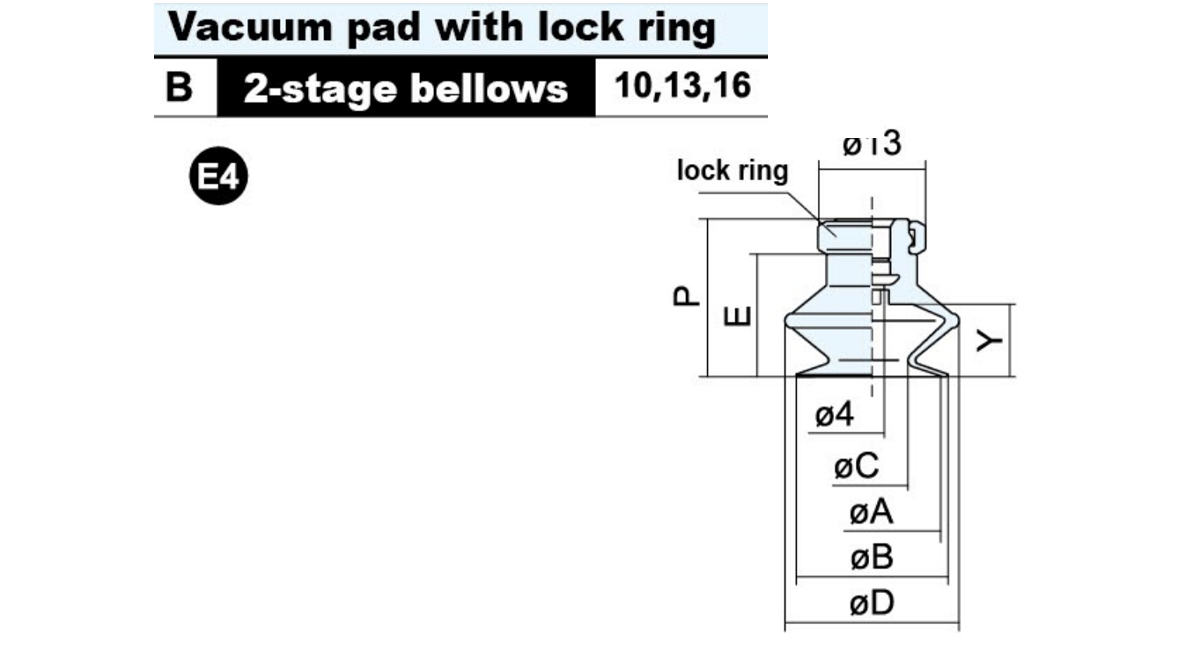

    Model ØA ØB ØC ØD E P Y Hmotnosť (g)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

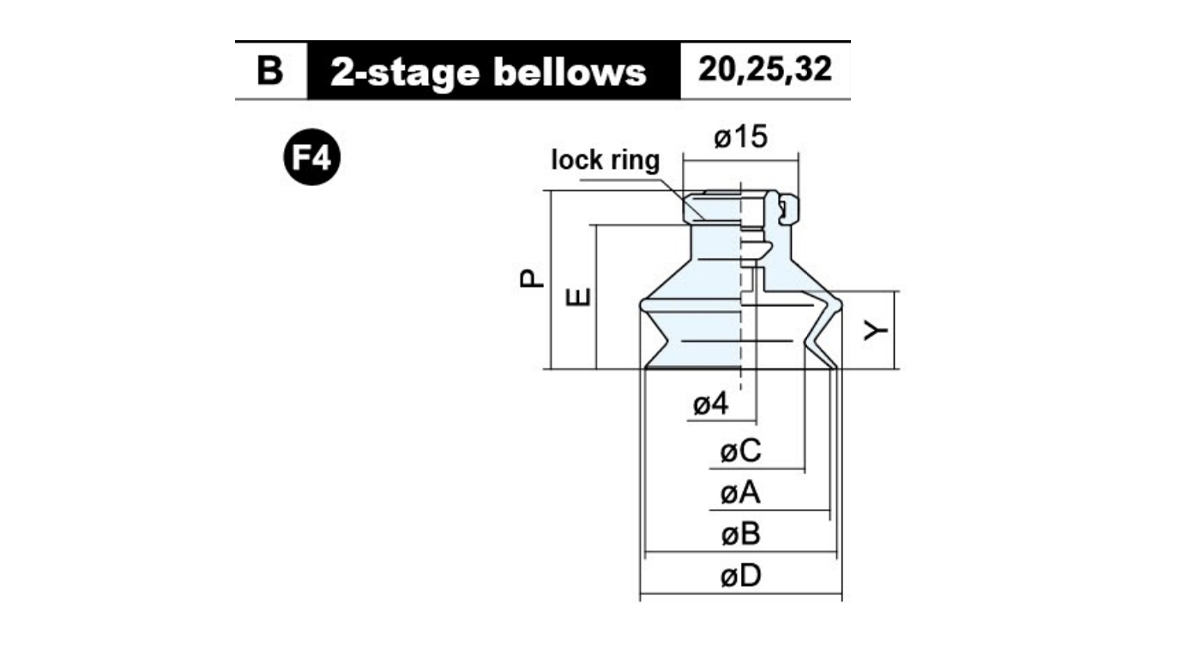

    Model ØA ØB ØC ØD E P Y Hmotnosť (g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

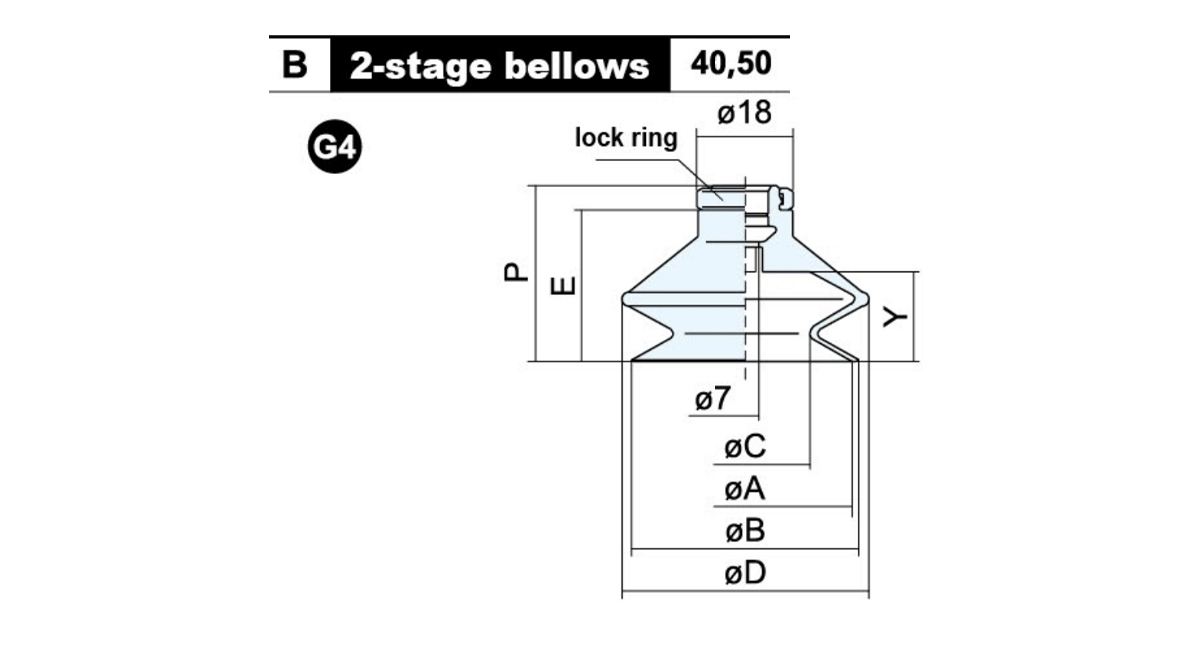

    Model ØA ØB ØC ØD E P Y Hmotnosť (g)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

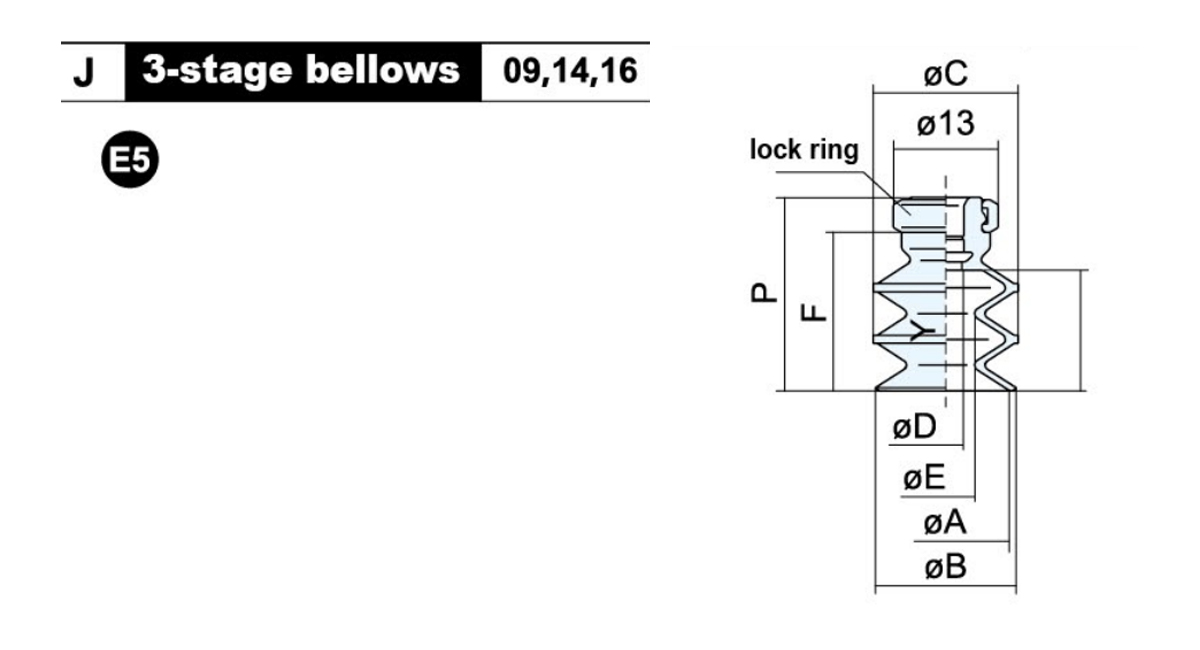

    Model ØA ØB ØC ØD ØE F P Y Hmotnosť (g)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

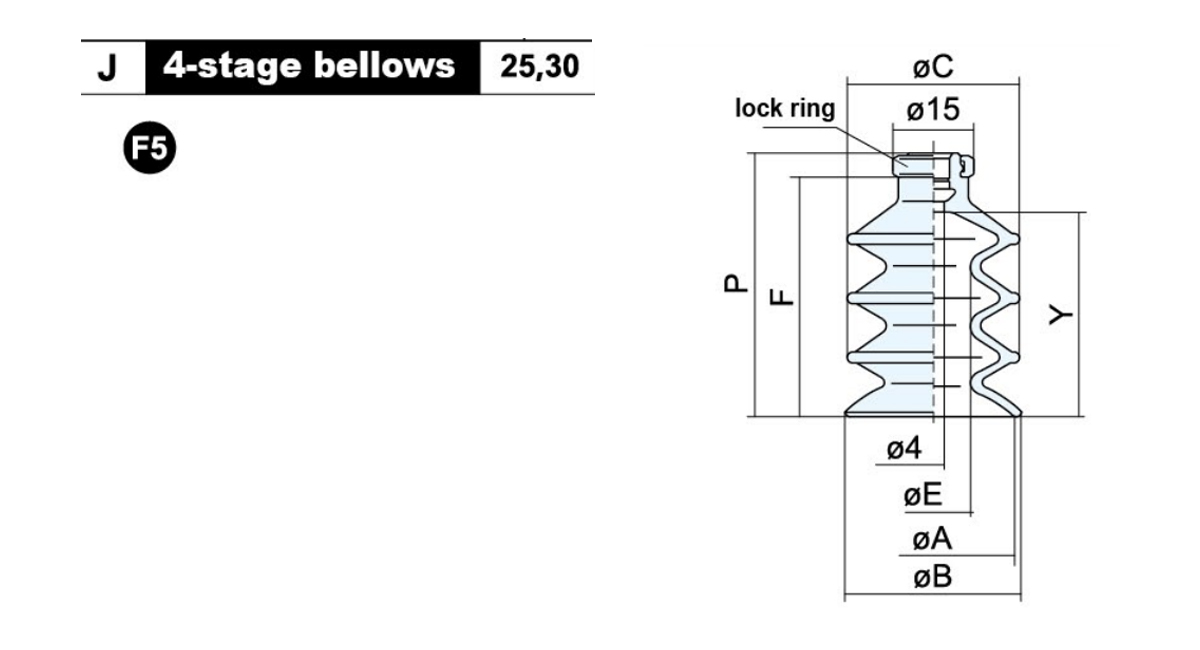

    Model ØA ØB ØC ØE F P Y Hmotnosť (g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

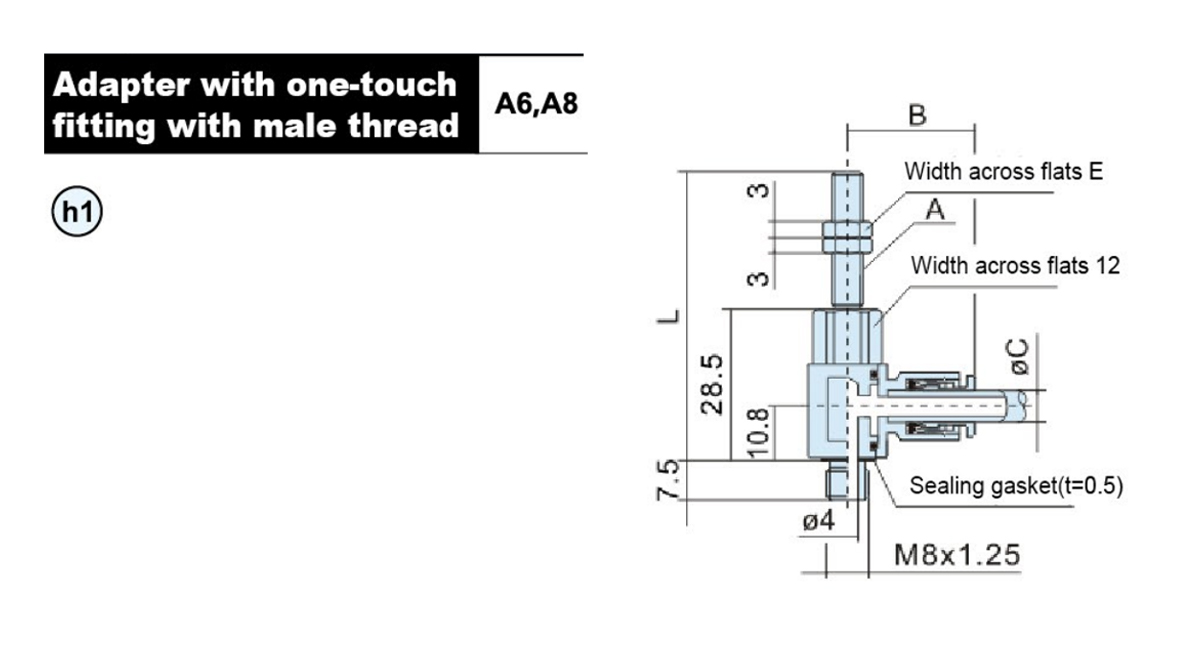

    Model A B ØC E L Hmotnosť (g)
    ZPRL-04-A6 M6 × 1,0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8 × 1,0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

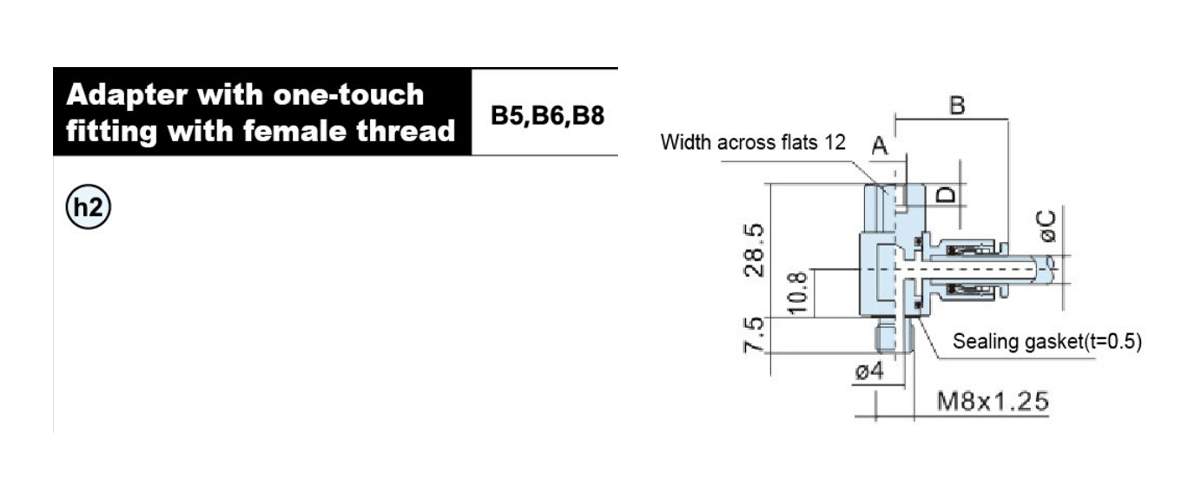

    Model A B ØC D Hmotnosť (g)
    ZPRL-04-B5 M5 × 0,8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6 × 1,0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8 × 1,25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

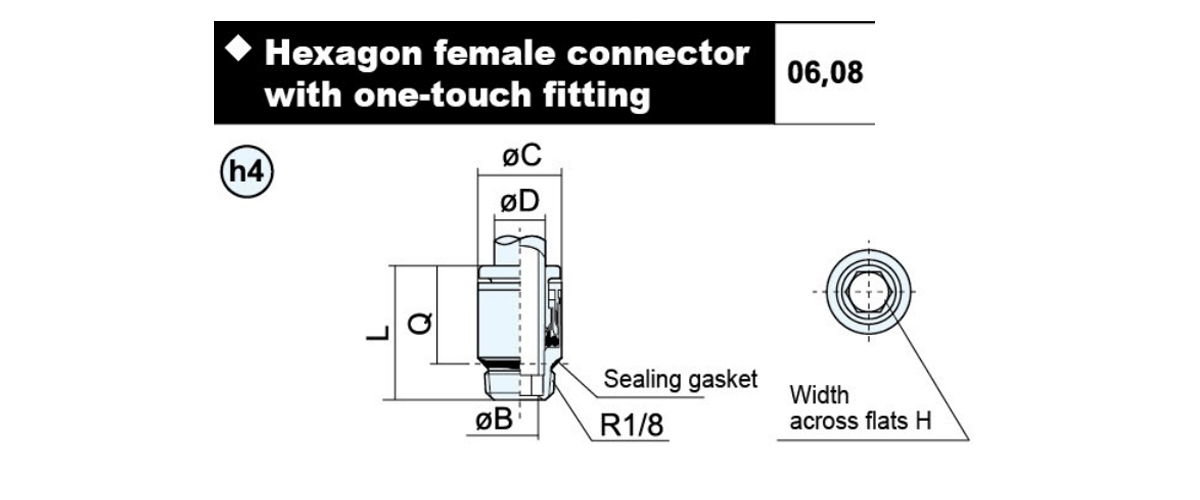

    ØD Model ØB H L Q Hmotnosť (g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

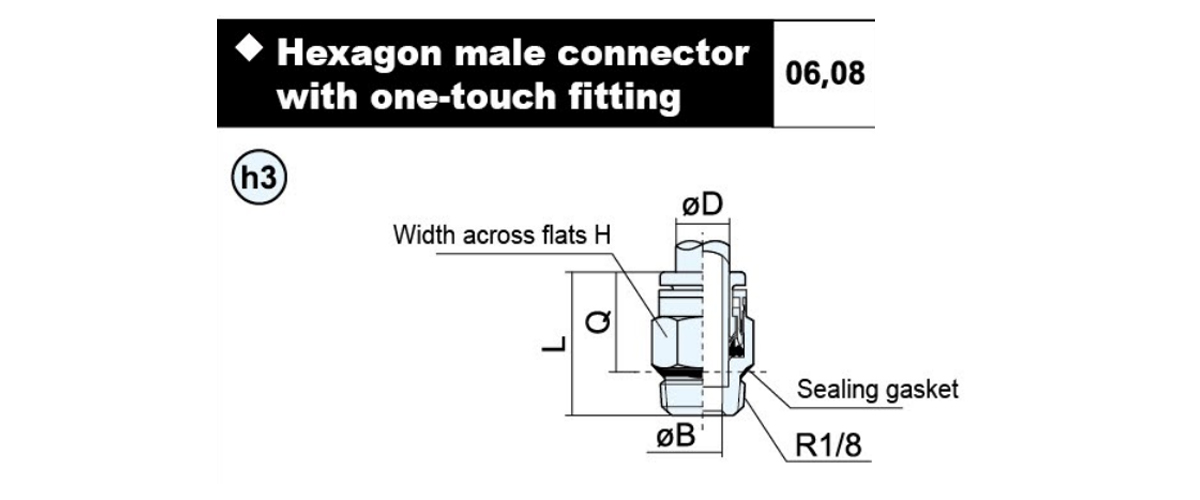

    ØD Model ØB C H L Q Hmotnosť (g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

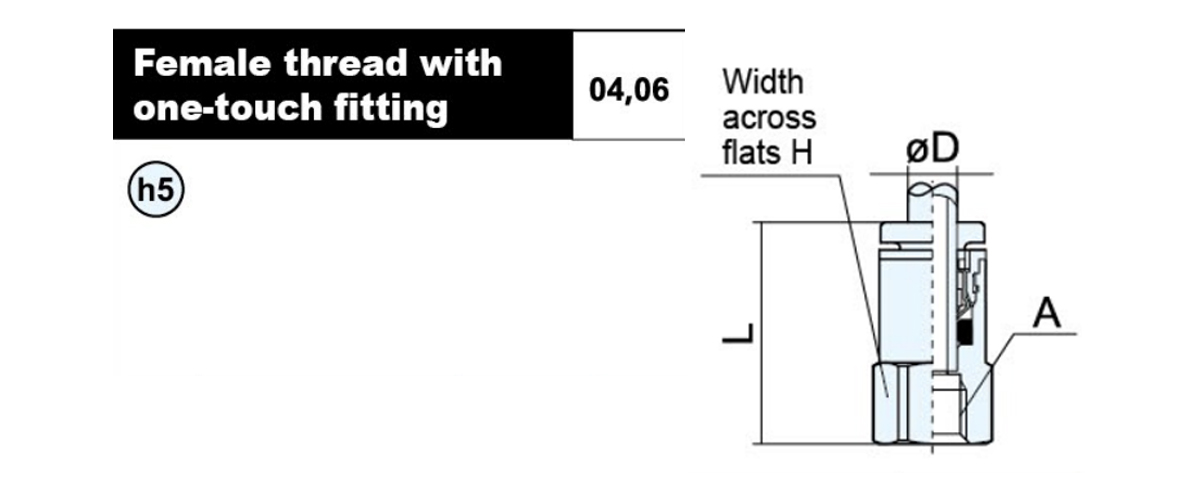

    ØD Model A H L Hmotnosť (g)
    4 KJF04-M5-B M5 × 0,8 8 18.8 3.8
    KJF04-M6-B M6 × 1,0 19.3 3.2
    6 KJF06-M5-B M5 × 0,8 10 18 5.2
    KJF06-M6-B M6 × 1,0 20 6.6
    KJF06-M8-B M8 × 1,0 12 21 9.6

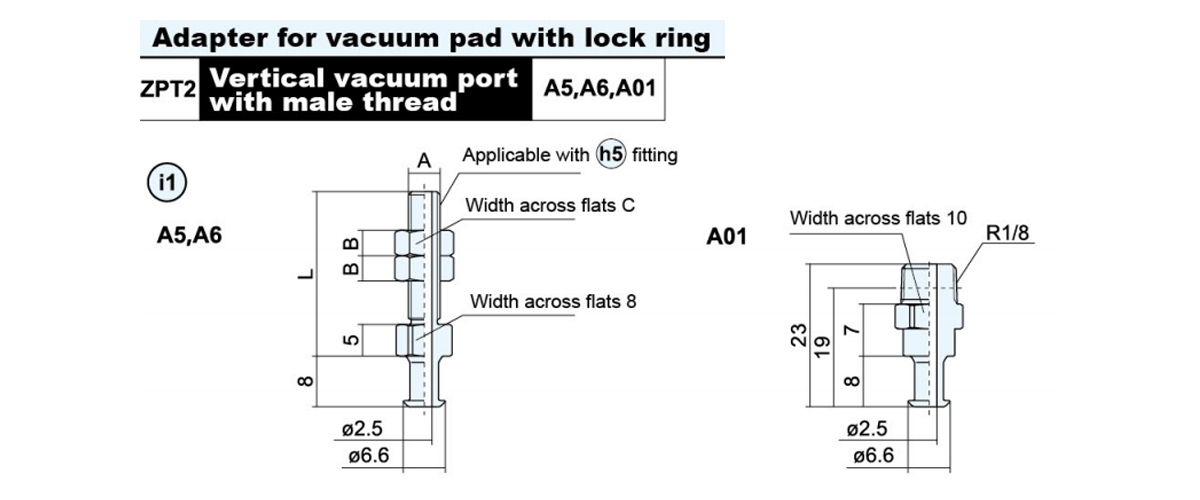

    Model adaptéra A B C L Hmotnosť (g) Použiteľná podložka
    ZPT2-A5 M5 × 0,8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6 × 1,0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

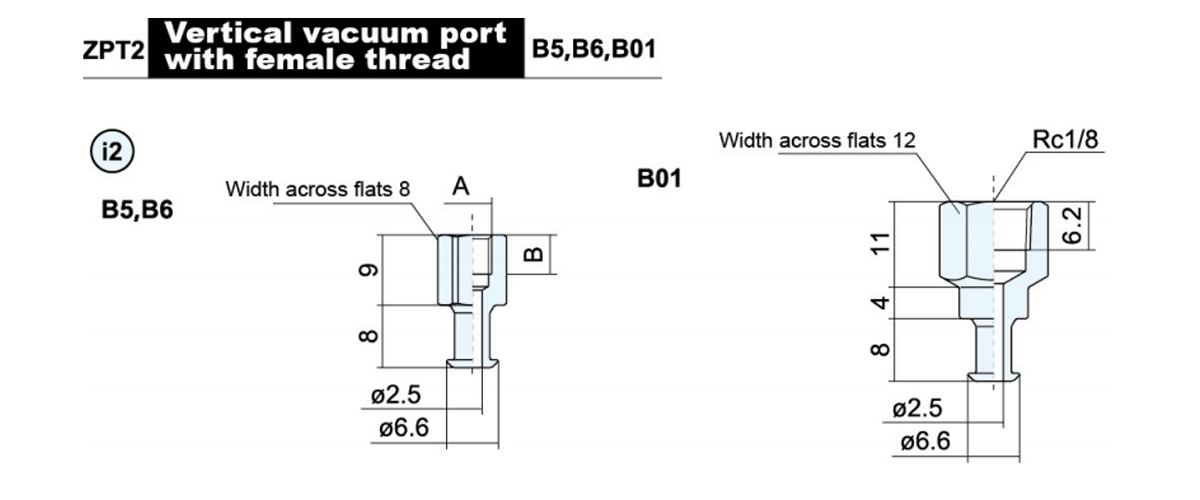

    Model adaptéra A B Hmotnosť (g) Použiteľná podložka
    ZPT2-B5 M5 × 0,8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6 × 1,0 6 3.7
    ZPT2-B01 - - 9

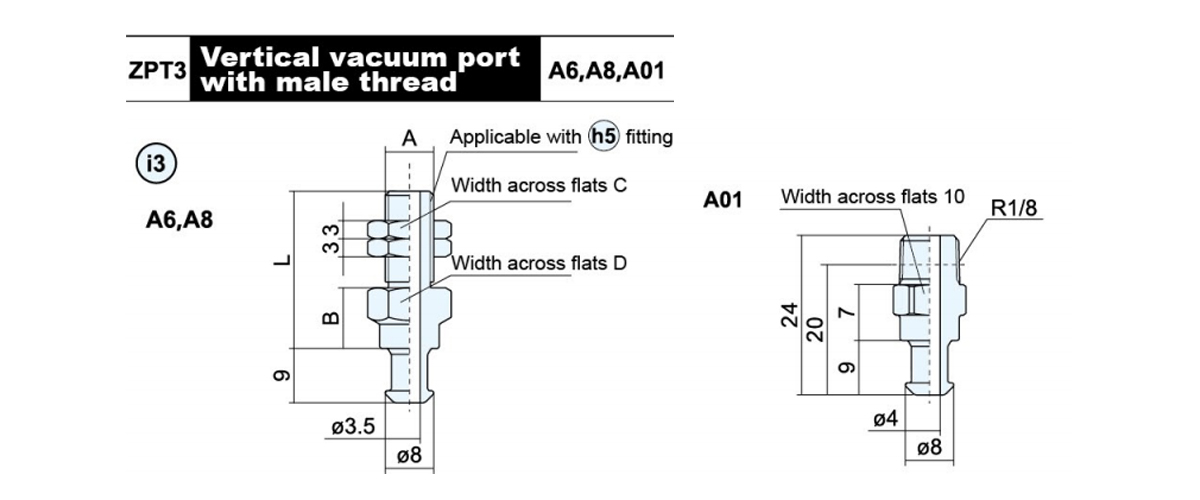

    Model adaptéra A B C D L Hmotnosť (g) Použiteľná podložka
    ZPT3-A6 M6 × 1,0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8 × 1,0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

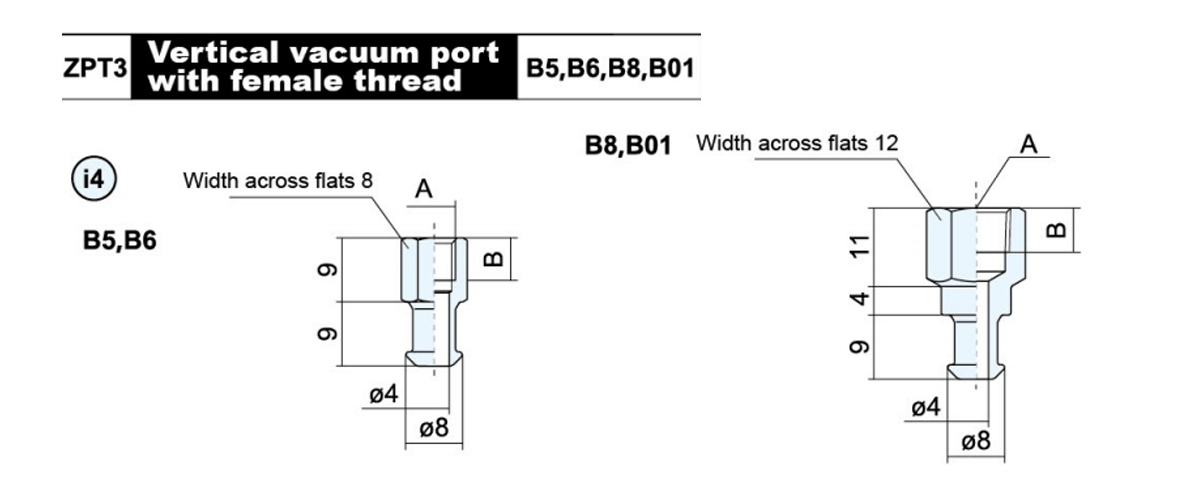

    Model adaptéra A B Hmotnosť (g) Použiteľná podložka
    ZPT3-B5 M5 × 0,8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6 × 1,0 6 4.3
    ZPT3-B8 M8 × 1,25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

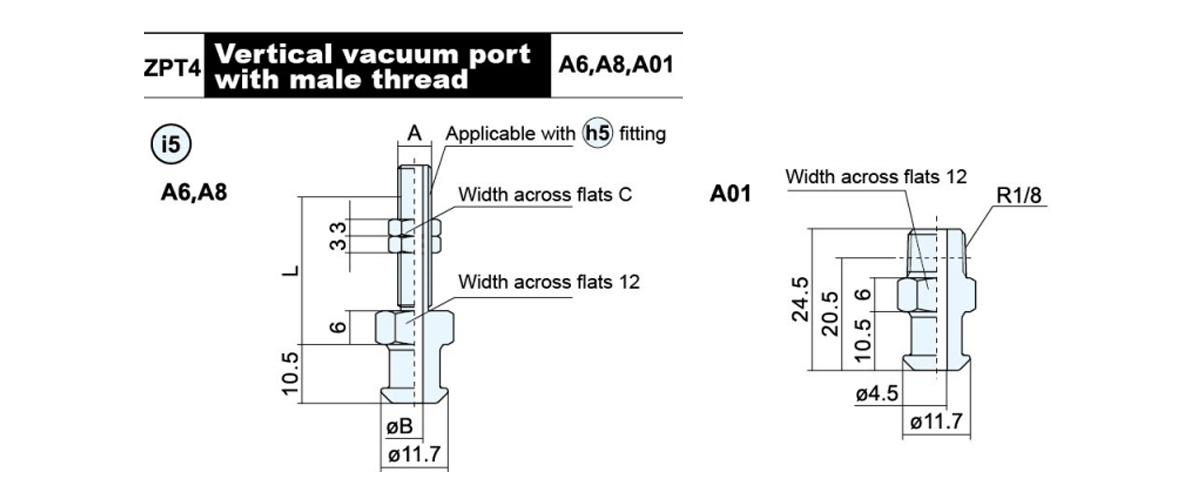

    Model adaptéra A ØB C L Hmotnosť (g) Použiteľná podložka
    ZPT4-A6 M6 × 1,0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8 × 1,0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

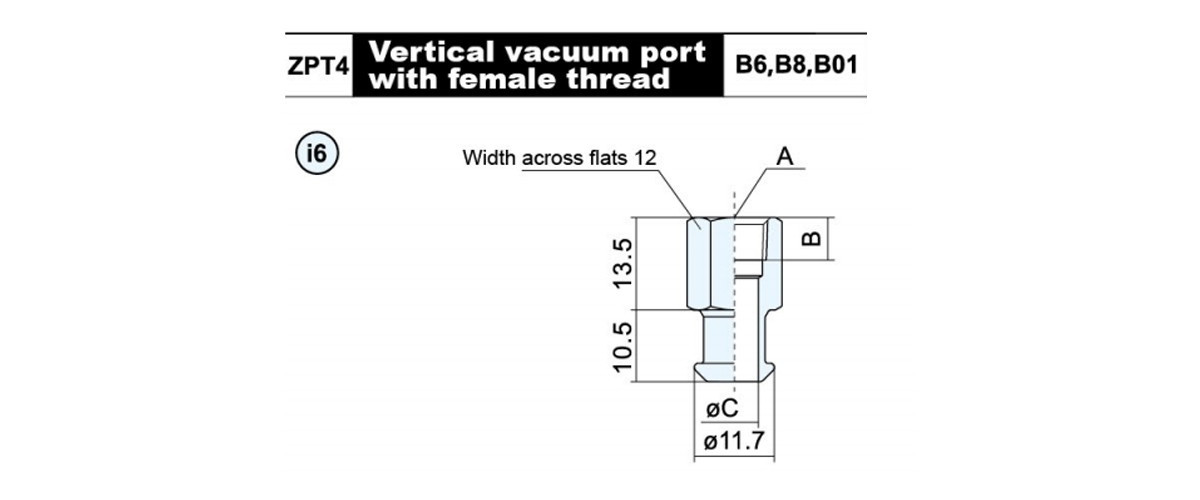

    Model adaptéra A B ØC Hmotnosť (g) Použiteľná podložka
    ZPT4-B6 M6 × 1,0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8 × 1,25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

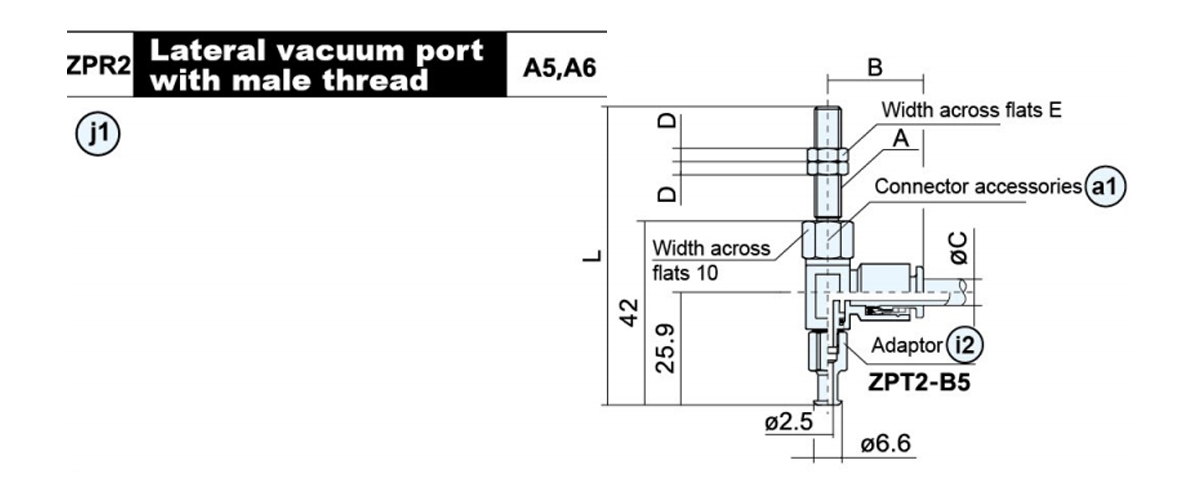

    Model adaptéra A B ØC D E L Hmotnosť (g) Model konektora
    príslušenstvo     		Použiteľná podložka
    ZPR2-04-A5 M5 × 0,8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6 × 1,0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

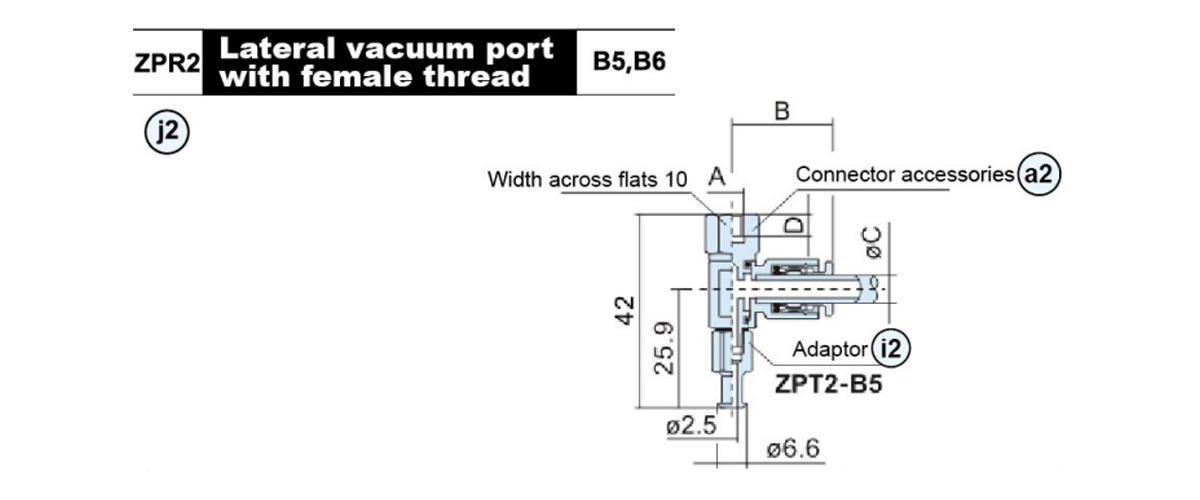

    Model adaptéra A B ØC D Hmotnosť (g) Model konektora
    príslušenstvo     		Použiteľná podložka
    ZPR2-04-B5 M5 × 0,8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6 × 1,0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

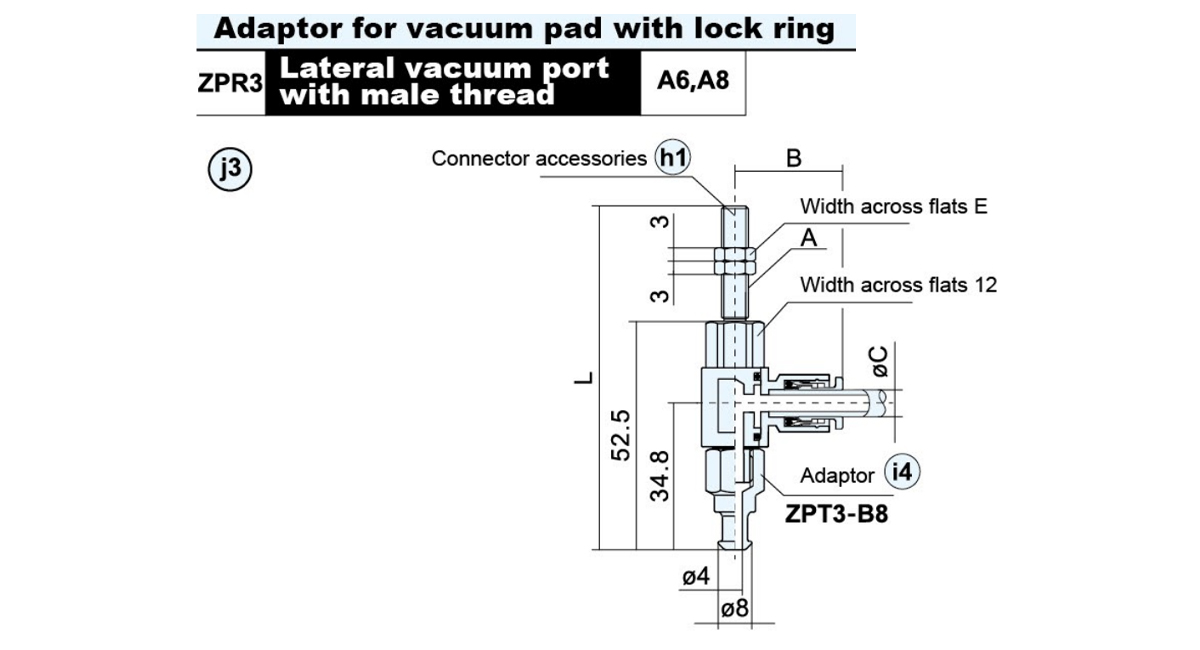

    Model A B ØC E L Hmotnosť (g) Použiteľná podložka
    ZPR3-04-A6 M6 × 1,0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8 × 1,0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

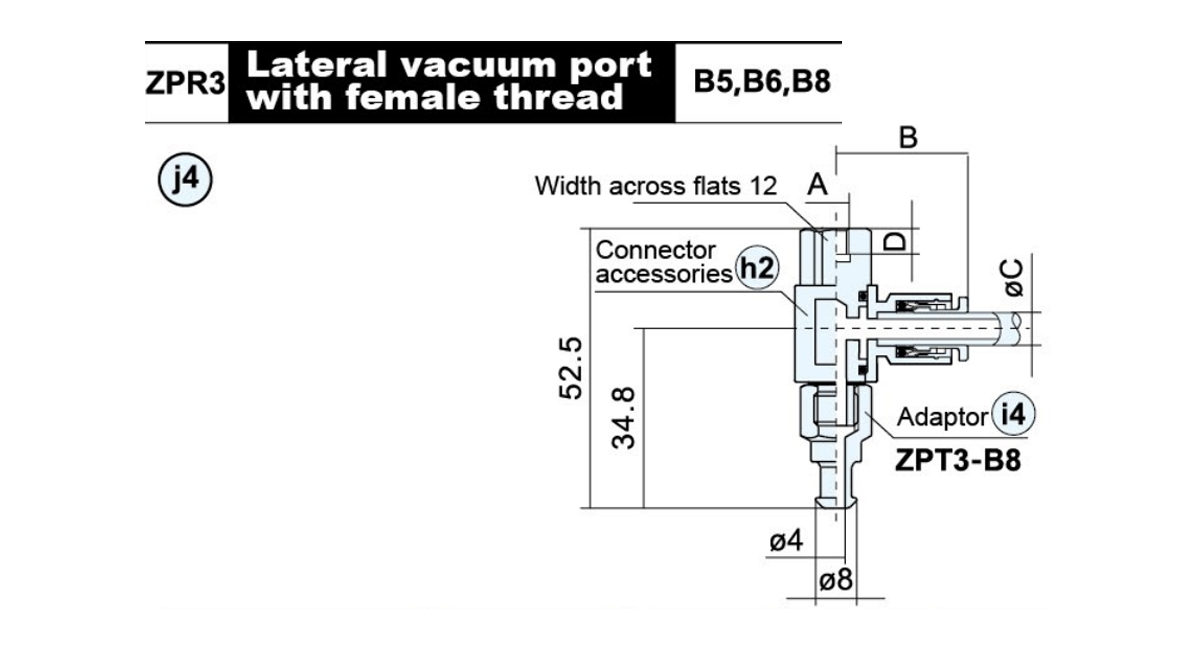

    Model A B ØC D Hmotnosť (g) Použiteľná podložka
    ZPR3-04-B5 M5 × 0,8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6 × 1,0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8 × 1,25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

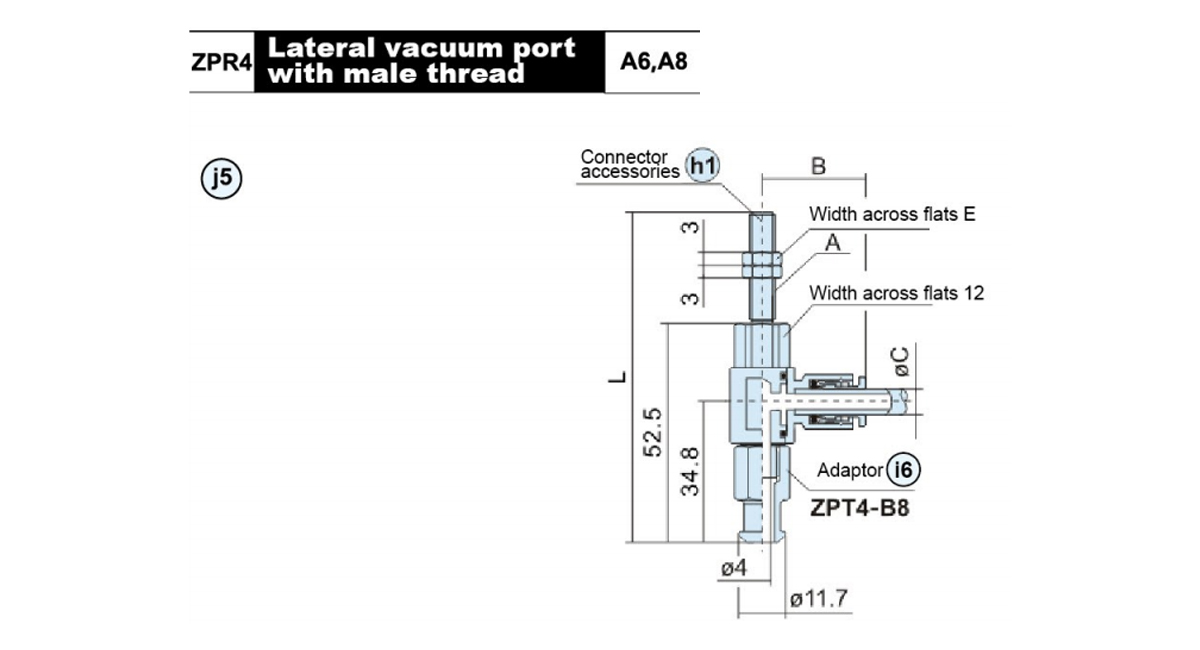

    Model A B ØC E L Hmotnosť (g) Použiteľná podložka
    ZPR4-06-A6 M6 × 1,0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8 × 1,0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

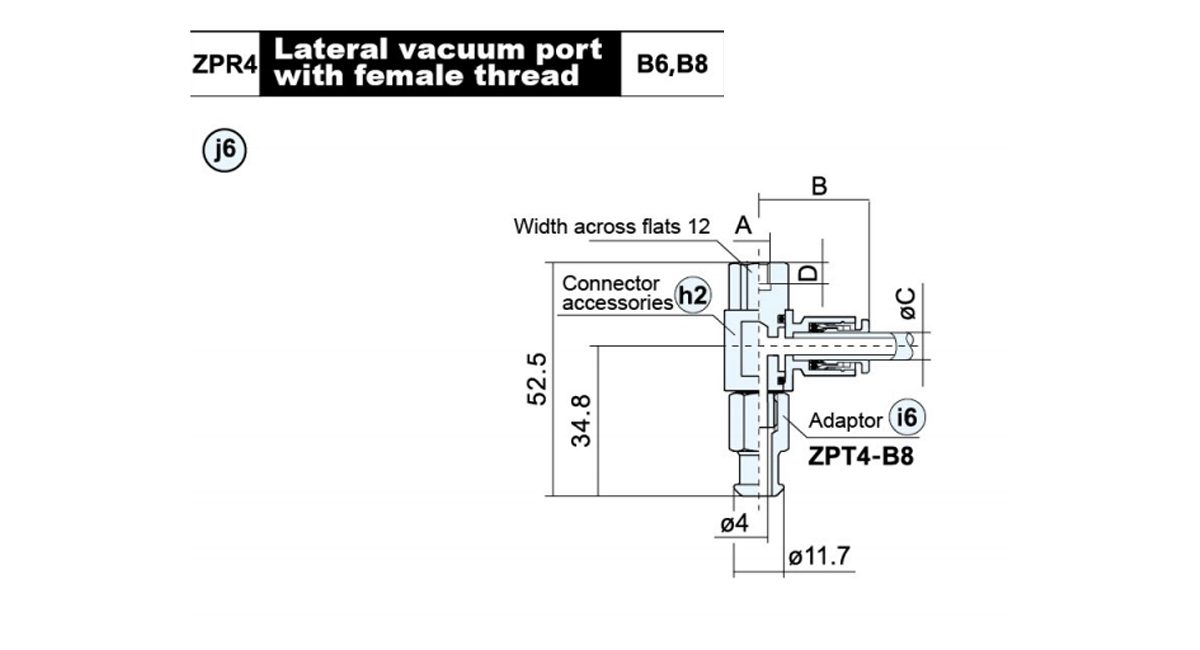

    Model A B ØC D Hmotnosť (g) Použiteľná podložka
    ZPR4-06-B6 M6 × 1,0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8 × 1,25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

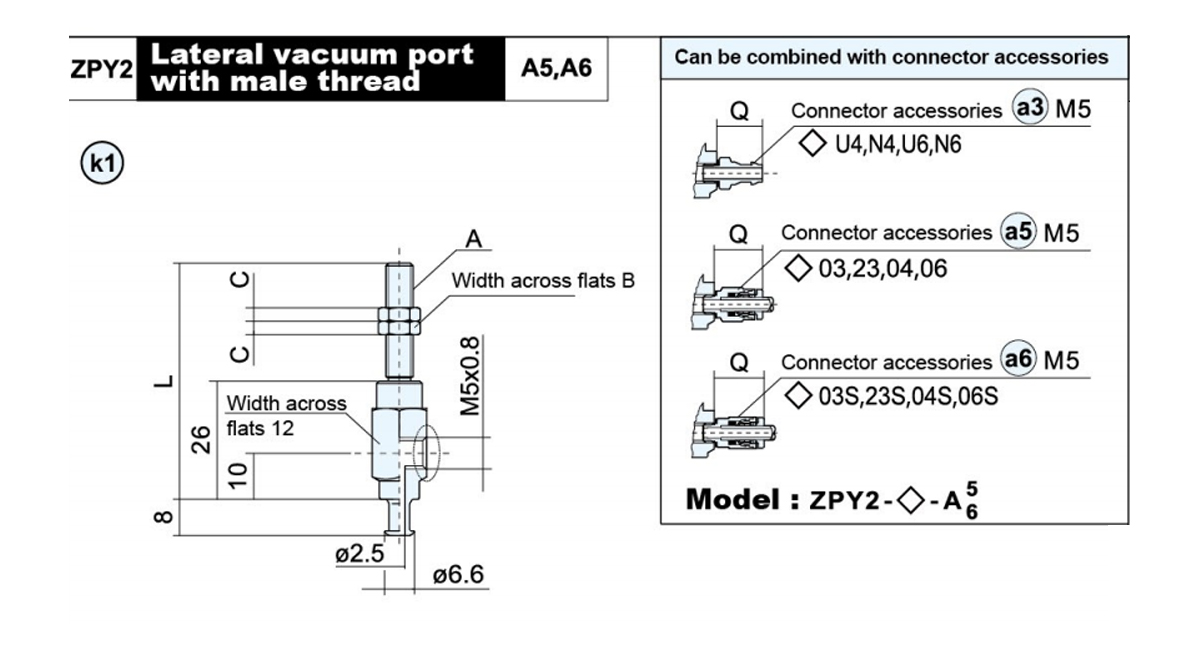

    Model A B C L Hmotnosť (g) Použiteľná podložka
    ZPY2-B5-A5 M5 × 0,8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6 × 1,0 8 3 52 28.4

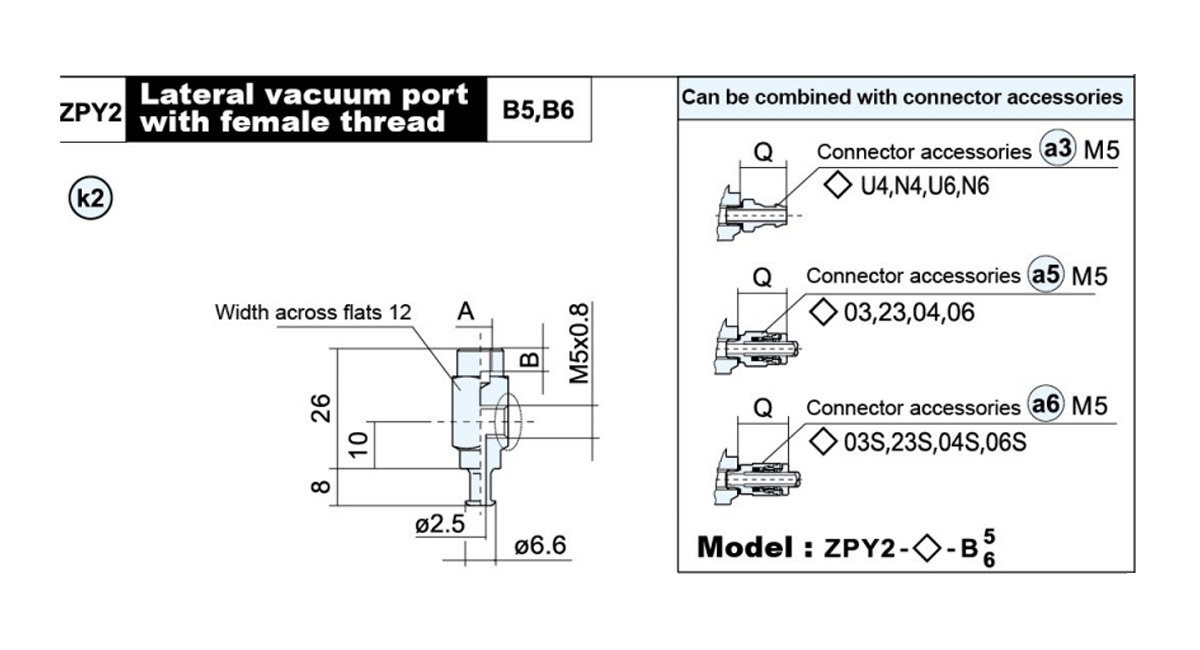

    Model A B Hmotnosť (g) Použiteľná podložka
    ZPY2-B5-B5 M5 × 0,8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6 × 1,0 6 20.6

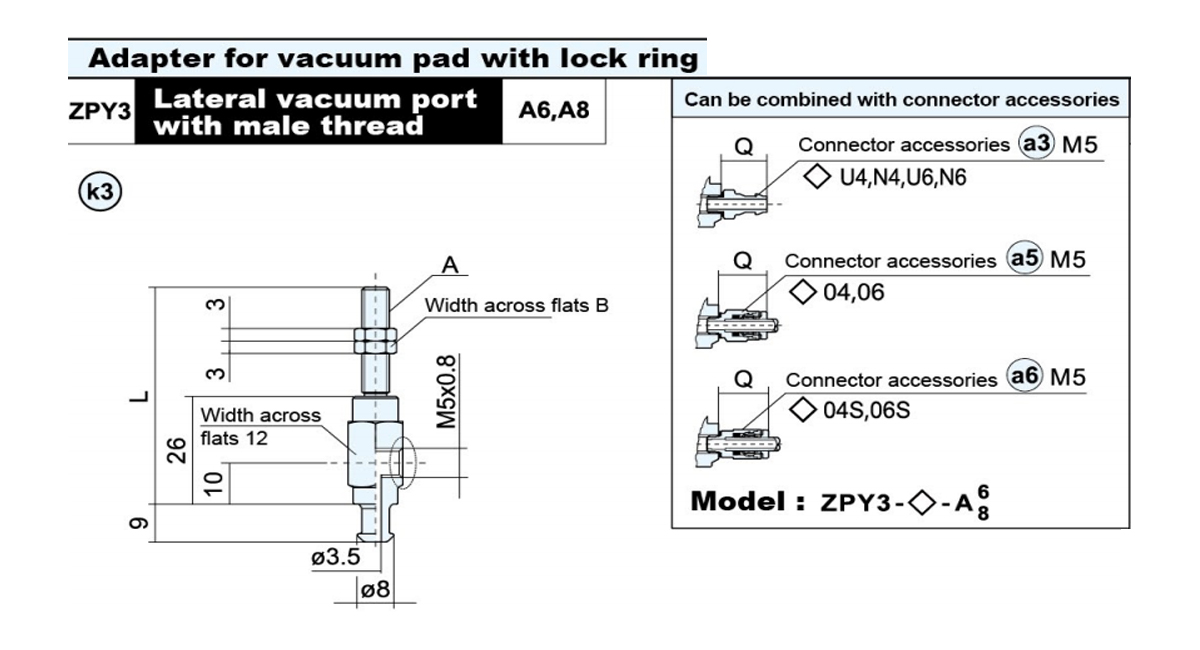

    Model adaptéra A B L Hmotnosť (g) Použiteľná podložka
    ZPY3-B5-A6 M6 × 1,0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8 × 1,0 12 44 34.4

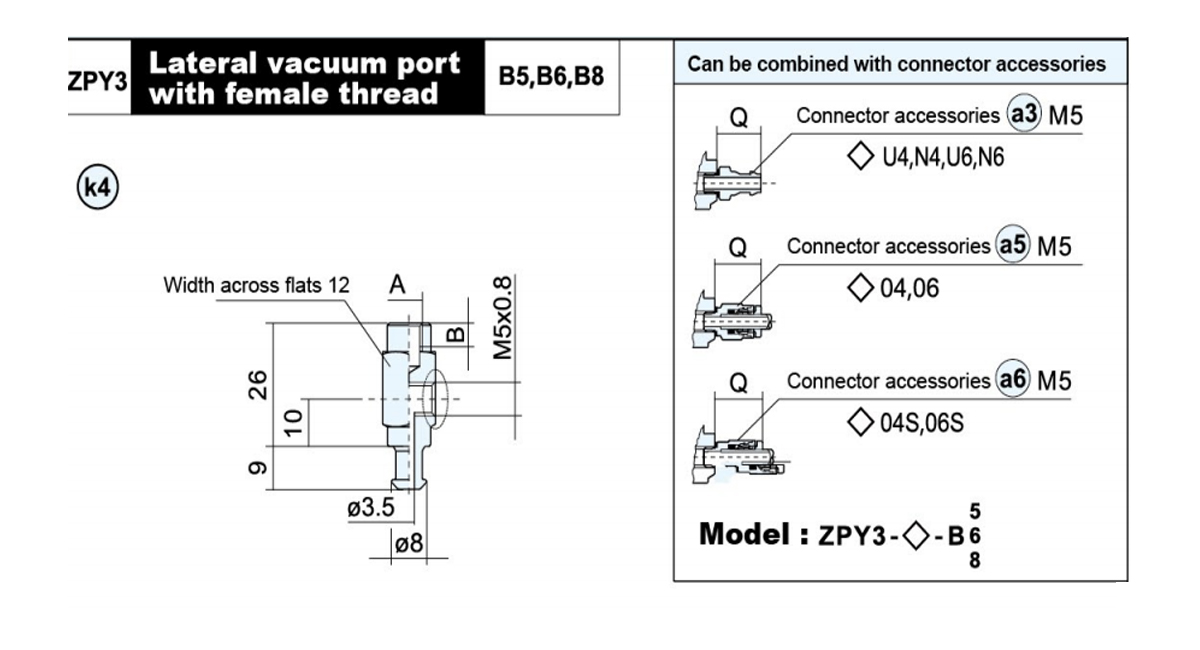

    Model adaptéra A B Hmotnosť (g) Použiteľná podložka
    ZPY3-B5-B5 M5 × 0,8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6 × 1,0 6 23.8
    ZPY3-B5-B8 M8 × 1,25 8 21.7

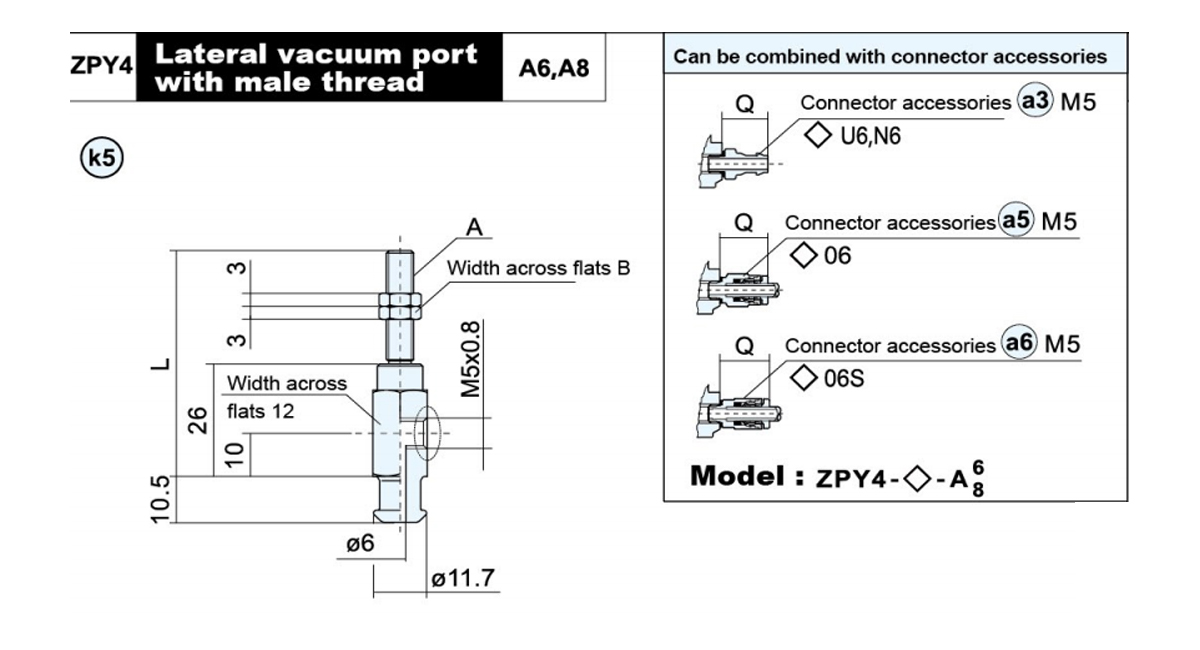

    Model adaptéra A B L Hmotnosť (g) Použiteľná podložka
    ZPY4-B5-A6 M6 × 1,0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8 × 1,0 12 44 38.9

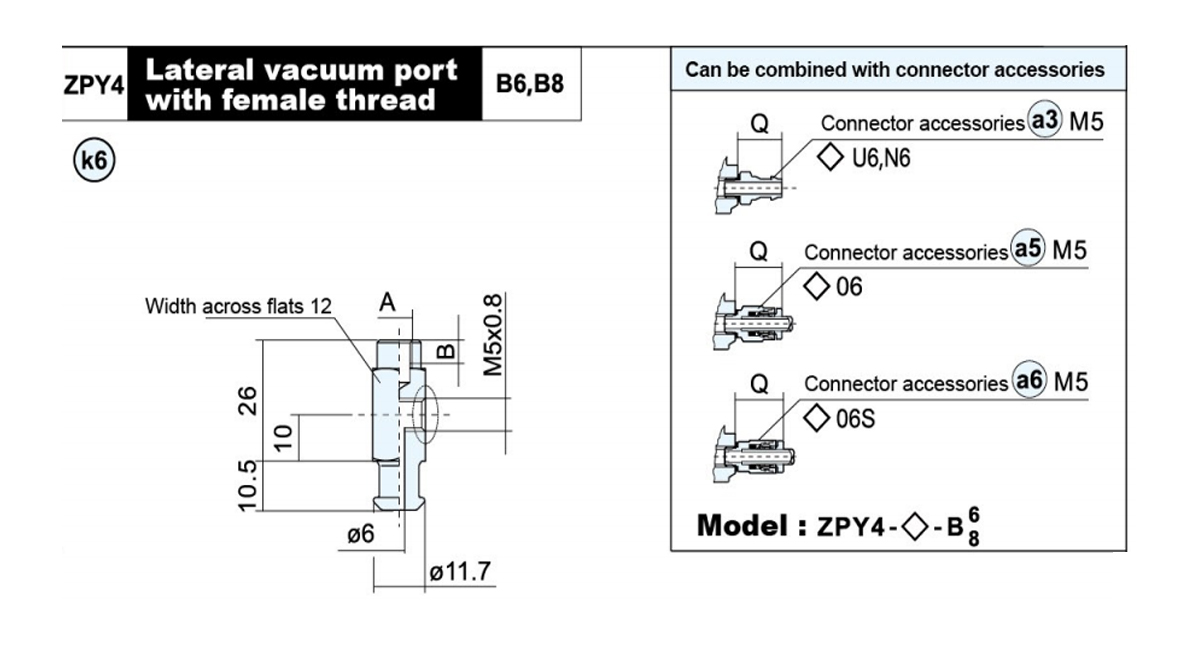

    Model adaptéra A B Hmotnosť (g) Použiteľná podložka
    ZPY4-B5-B6 M6 × 1,0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8 × 1,25 8 26.1

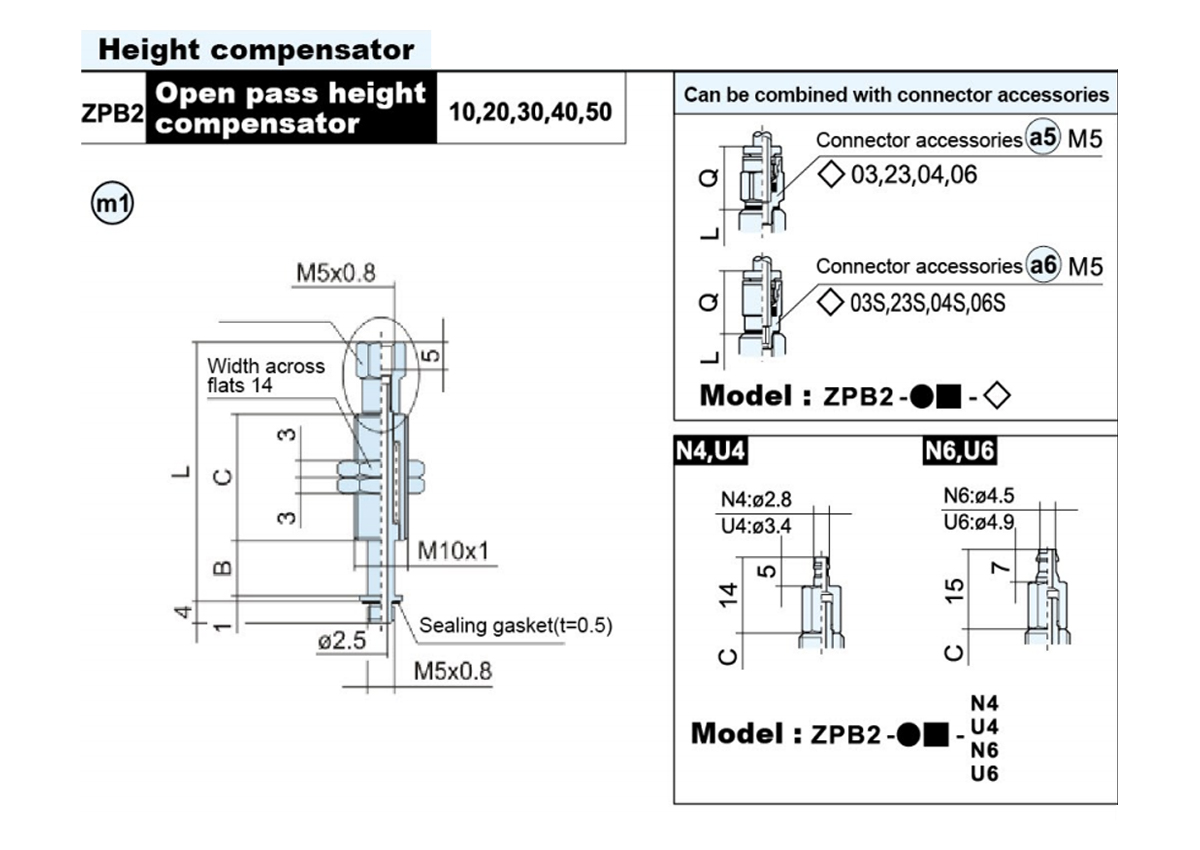

    Model B C L ●hmotnosť  (g)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

    Model

    A

    		B C D L ●hmotnosť (g)
    J K
    ZPB3-●10-B5 M5 × 0,8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●Typ kompenzátora výšky: Rotačný (J), Nedá sa otáčať (K)    ■ Zdvih nárazníka (mm): 10,20,30,50

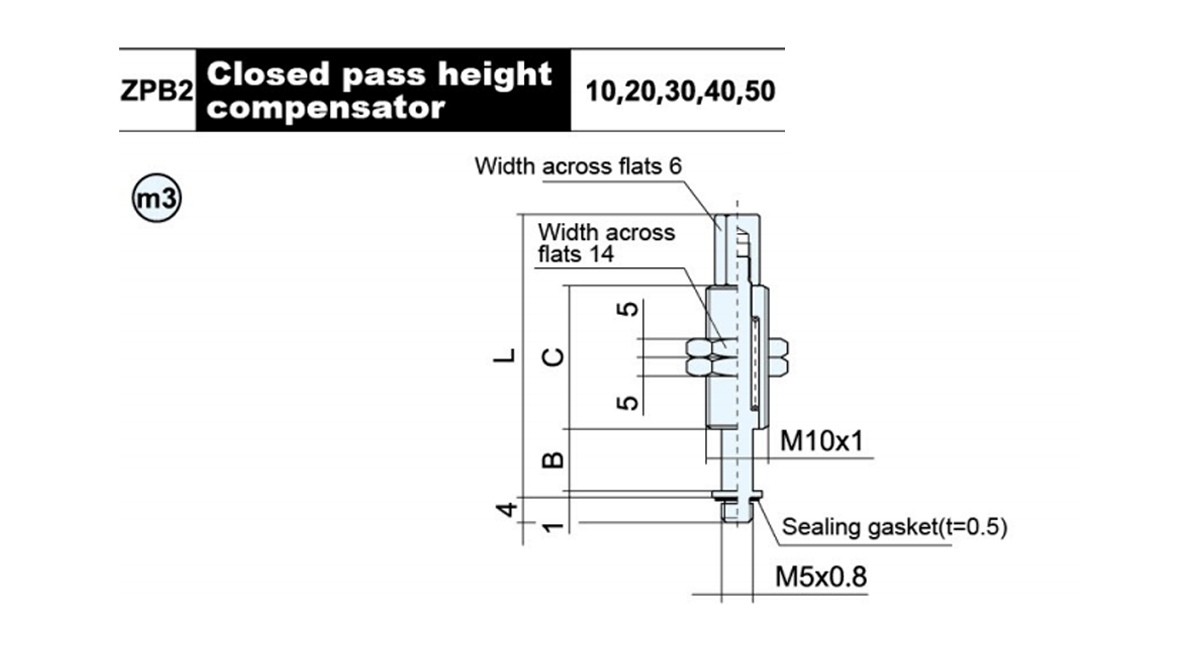

    Model B C L ●hmotnosť  (g)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●Typ kompenzátora výšky: Rotačný (J), Nedá sa otočiť (K)
    ■Zdvih nárazníka (mm): 10, 20, 30, 40, 50

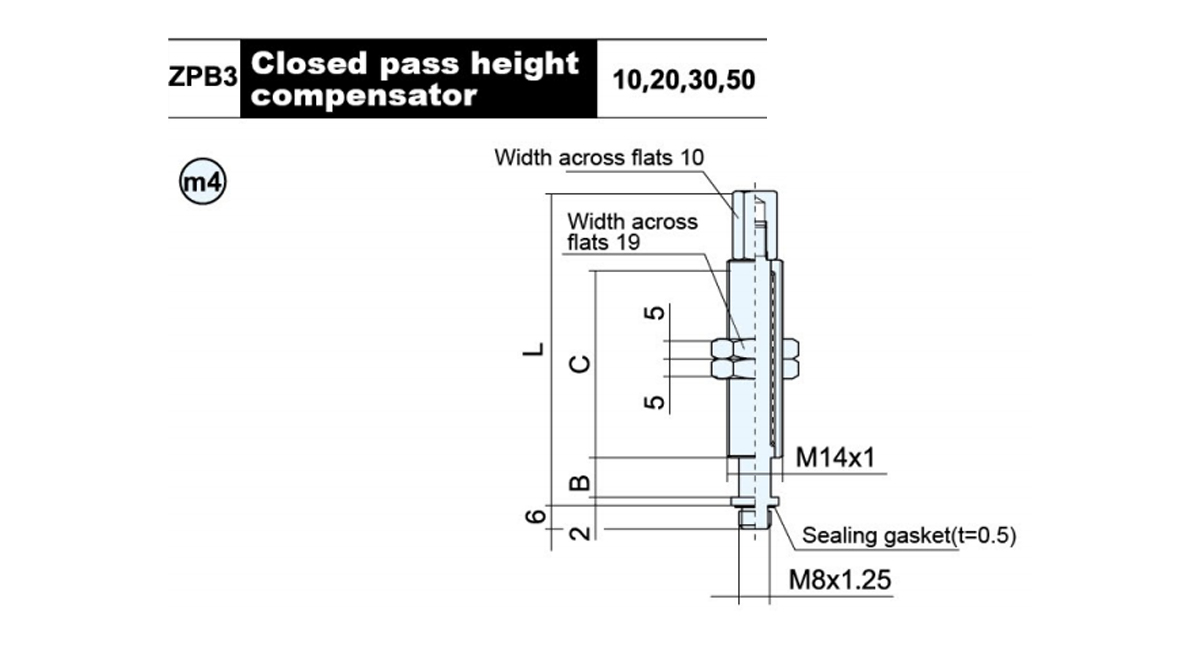

    Model B C L ●hmotnosť (g)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●Typ kompenzátora výšky: Rotačný (J), Nedá sa otočiť (K)■Buffer stroke(mm):10,20,30,50
