Vákuový generátor série VY Dodávatelia

Domov / Produkty / Vákuové komponenty / Kombinovaný vákuový generátor / Vákuový generátor série VY

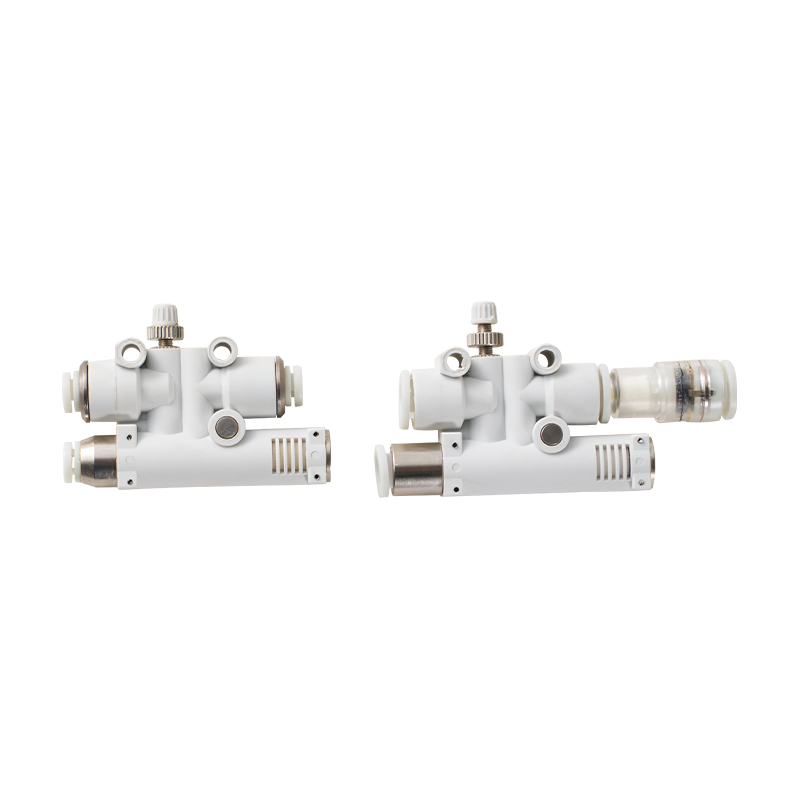

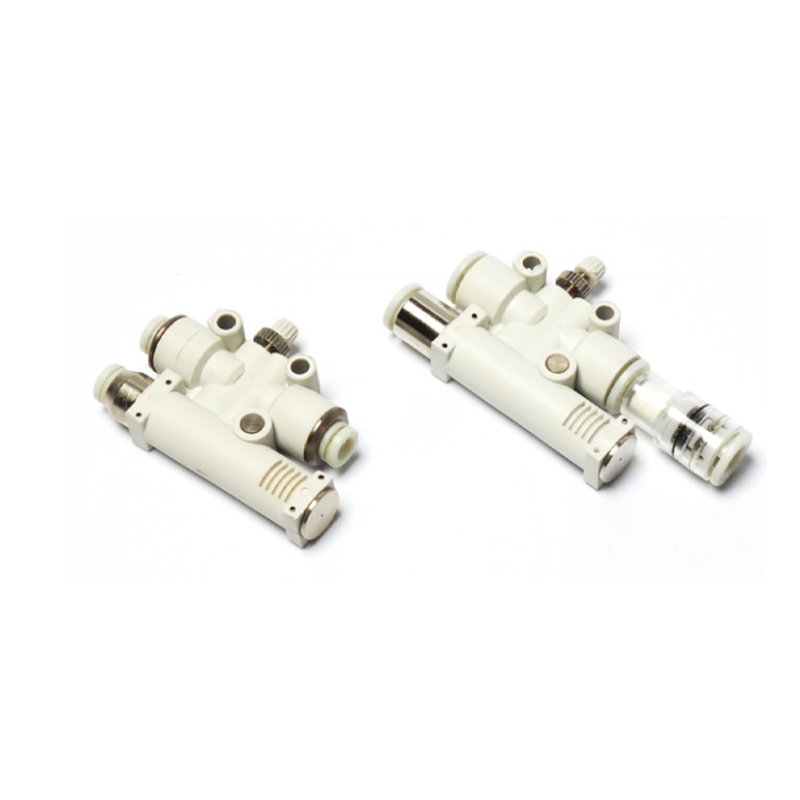

Vákuový generátor série VY Vákuový generátor série VY
  • Vákuový generátor série VY
  • Vákuový generátor série VY
Kombinovaný vákuový generátor

Vákuový generátor série VY

1. V porovnaní s konvenčnými vákuovými generátormi so elektromagnetickými ventilmi sa tento produkt zameriava viac na nákladovú efektívnosť.
2. Proces deštrukcie sa generuje, zatiaľ čo vyhadzovacie zariadenie zastaví prívod vzduchu, aby sa zabezpečilo funkčné uvoľnenie. V porovnaní s konvenčnými nezávislými vyhadzovacími zariadeniami je možné dosiahnuť vysokorýchlostnú cirkuláciu zaťažením uzatváracieho ventilu.
3. Tento produkt má malú veľkosť a nízku hmotnosť, čo umožňuje jeho inštaláciu na koniec vákuového okruhu ejekčného zariadenia.
4. Deštrukčný mechanizmus môže byť integrovaný s vyhadzovacím zariadením. Otvorením a zatvorením prívodu vzduchu do zariadenia možno zariadenie úplne premeniť z vytvárania vákua na uvoľňovanie vákua

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok
ĎALŠÍ:Vákuový generátor série ZK2A
  • Tekutina Vzduch
    Rozsah tlaku (0,3 až 0,7 MPa)
    Menovitý tlak H, L: (0,5 MPa)/E: (0,35 MPa)
    Rozsah prevádzkových teplôt 41 až 122 °F (5 až 50 °C)
    Mazanie Žiadne požiadavky

    Špecifikácie vákuovej filtrácie
    Tekutina Vzduch
    Rozsah tlaku -29,5 až 0 inHg (-100 až 0 kPa)
    Presnosť filtra 10 μm
    Rozsah teplôt 32 až 140 °F (0 až 60 °C) (bez mrazenia)
    Oblasť filtra Veľkosť 44: 0,8 cm² / Veľkosť 66: 1,1 cm²

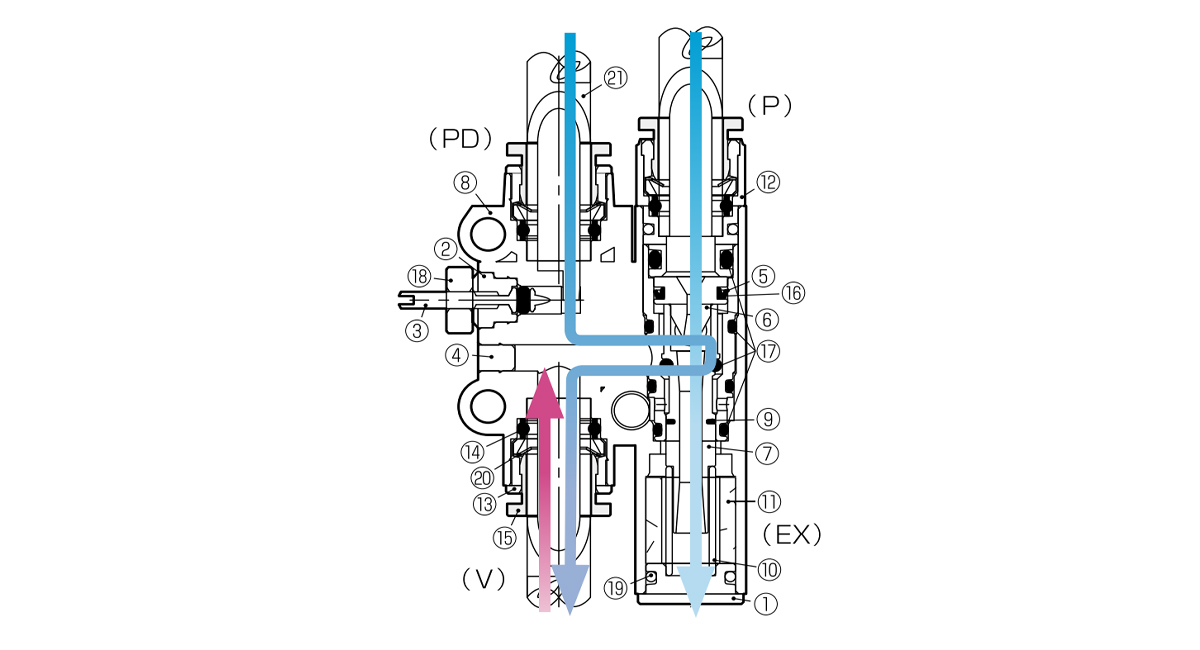

  • Nie Časť Nikel
    ① Koncová zástrčka Nikel-plated copper
    ② Teleso ventilu Nikel-plated copper
    ③ Nastavovacia ihla Nehrdzavejúca oceľ
    ④ Zástrčka Nikel-plated copper
    ⑤ Rukáv Nikel-plated copper
    ⑥ Piest dýzy Nikel-plated copper
    ⑦ Hriadeľ difúzora Nikel-plated copper
    ⑧ Plastové telo PBT
    ⑨ Guma tesnenia hriadeľa Prírodný kaučuk
    ⑩ Guma tesnenia difúzora Nehrdzavejúca oceľ
    ⑪ Prvok tlmiča Polyvinylalkohol formaldehyd
    ⑫ Medená škrupina Jeden
    ⑬ Vodiaci krúžok Nikel-plated copper
    ⑭ Elastický rukáv Nitrilová guma
    ⑮ Uvoľňovací krúžok Čerpacia stanica
    ⑯ Y tesniaca guma Nitrilová guma
    ⑰ O-krúžok Nitrilová guma
    ⑱ Poistná matica hliník
    ⑲ Pružinový kolík Nehrdzavejúca oceľ
    ⑳ Zámok pazúr Nehrdzavejúca oceľ
    ㉑ Vzduchové potrubie Polyuretán, nylon atď.

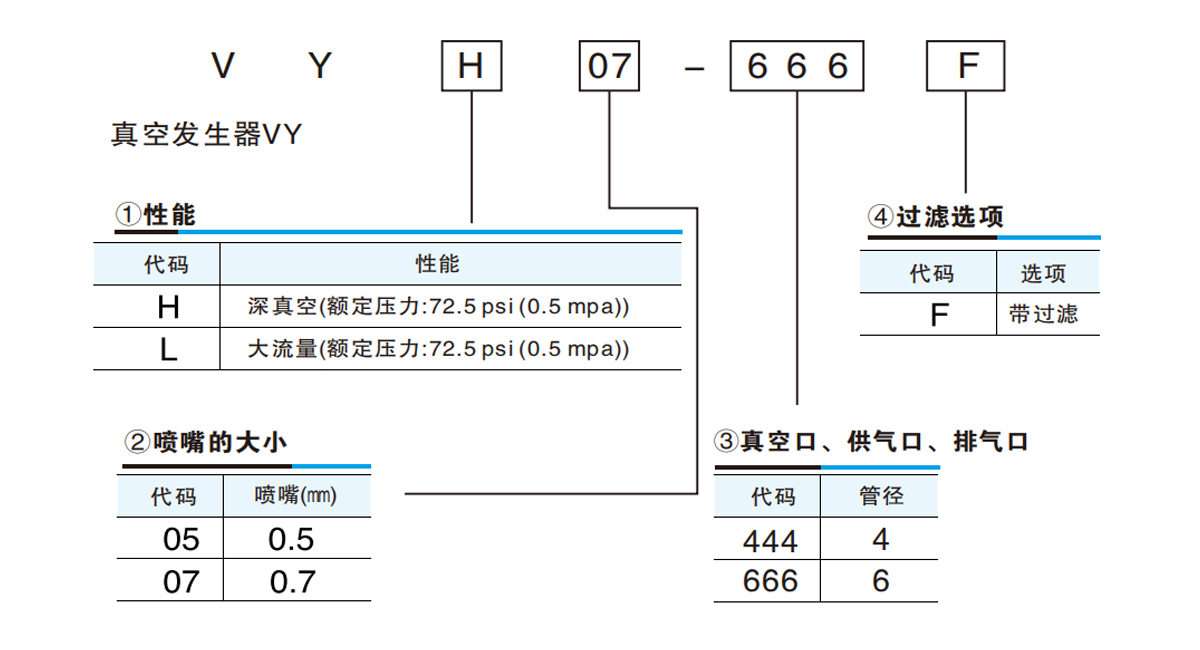

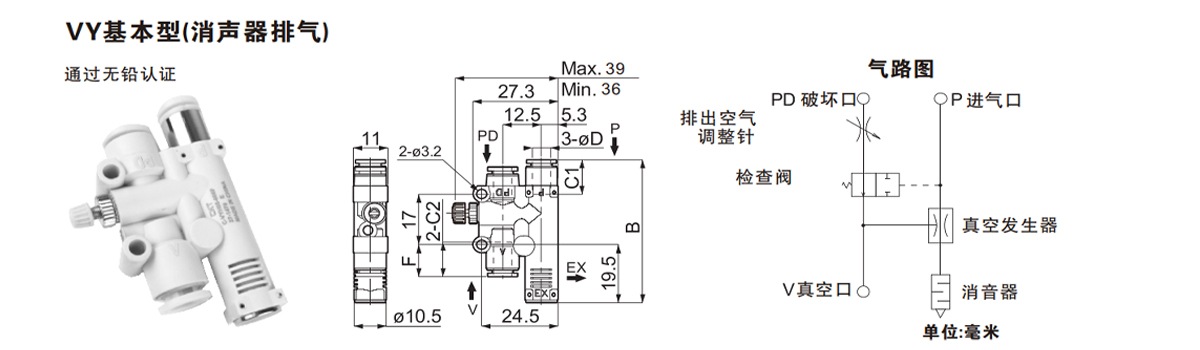

    Model Priemer potrubia ØD B F C1 C2 Priemer dýzy Menovitý tlak (MPa) Vákuum (-kPa) Inhalačný prietok (l/min) Spotreba (l/min) Hmotnosť (g)
    VYH05-444 4 50 10.4 10.9 11 0.5 0.5 90 7 11.5 19
    VYH05-666 6 52 10.8 11.7 16 20
    VYH07-444 4 50 10.4 10.9 11 0.7 92 12.5 23
    VYH07-666 6 52 10.8 11.7 16
    VYL05-444 4 50 10.4 10.9 11 0.5 0.5 66 12 11.5 19
    VYL05-666 6 52 10.8 11.7 16 20
    VYL07-444 4 50 10.4 10.9 11 0.7 18 23 19
    VYL07-666 6 52 10.8 11.7 16 21 20

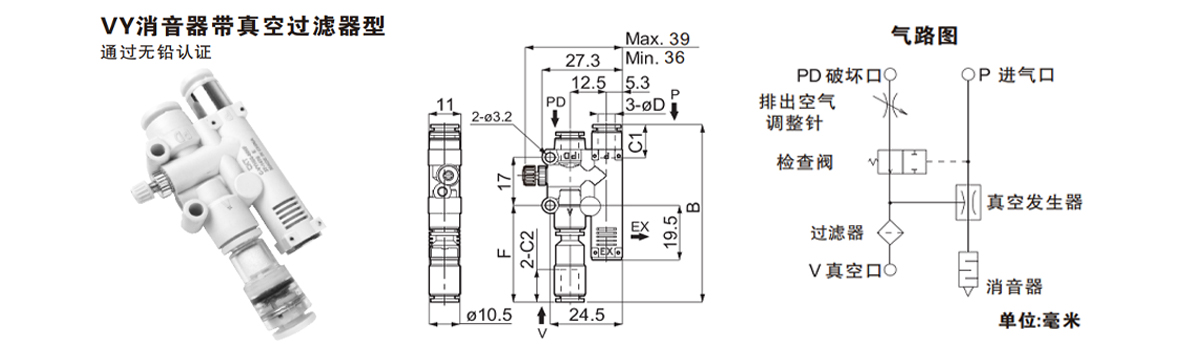

    Model Priemer potrubia ØD B F C1 C2 Priemer dýzy Menovitý tlak (MPa) Vákuum (-kPa) Inhalačný prietok (l/min) Spotreba (l/min) Hmotnosť (g)
    VYH05-444F 4 65 34.1 10.9 11 0.5 0.5 90 7 11.5 21
    VYH05-666F 6 68 34.4 11.7 11.6 22
    VYH07-444F 4 65 34.1 10.9 11 0.7 92 12.5 23 21
    VYH07-666F 6 68 34.4 11.7 11.6 22
    VYL05-444F 4 65 34.1 10.9 11 0.5 0.5 66 12 11.5 21
    VYL05-666F 6 68 34.4 11.7 11.6 22
    VYL07-444F 4 65 34.1 10.9 11 0.7 18 23 21
    VYL07-666F 6 68 34.4 11.7 11.6 21 22

    Jednotka: mm

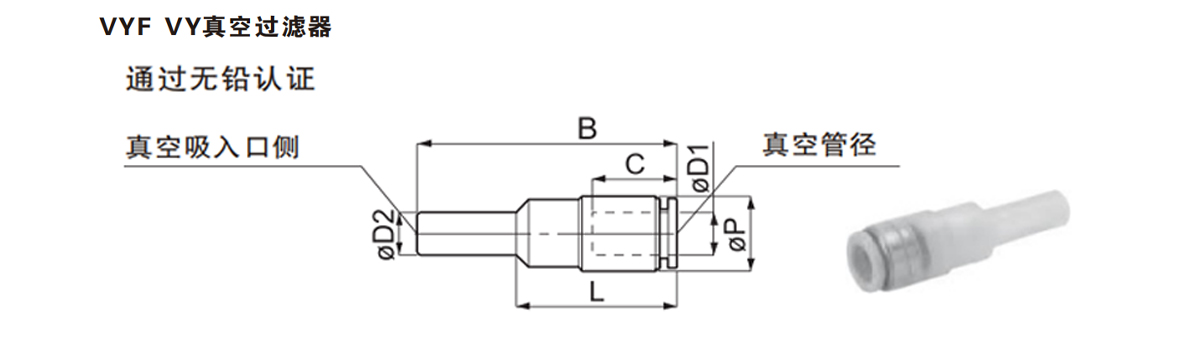

    Model Potrubie 0.D. ØD1 Konektor O.D. ØD2 B L C ØP Hmotnosť (g) Plocha filtra (cm²)
    VYF44M 4 4 34.7 21.5 11 8 1.5 0.8
    VYF66M 6 6 35.2 21.8 11.6 10.5 2.5 1.1

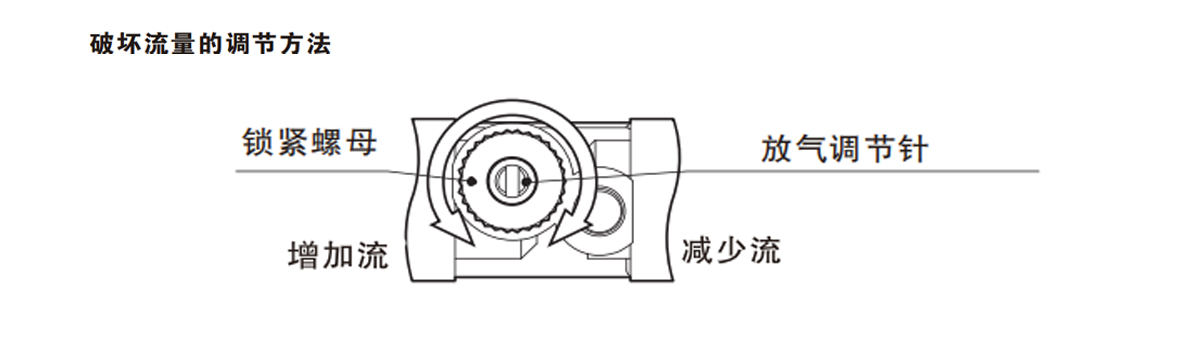

    Pri nastavovaní prietoku otočte nastavovaciu ihlu v smere hodinových ručičiek, aby ste znížili prietok a proti smeru hodinových ručičiek, aby ste zvýšili prietok. Po dokončení nastavenia nezabudnite maticu zaistiť.

    Vákuový generátor V
    1. V porovnaní s bežnými vákuovými generátormi so elektromagnetickými ventilmi kladie tento produkt väčší dôraz na hospodárnosť.
    2. Vytvára proces deštrukcie, zatiaľ čo vyhadzovacie zariadenie zastaví prívod vzduchu, čím sa zabezpečí uvoľnenie práce. V porovnaní s konvenčnými nezávislými vyhadzovacími zariadeniami je možné dosiahnuť vysokorýchlostné cyklovanie naložením uzatváracieho ventilu.
    3. Tento produkt je kompaktný a ľahký, čo umožňuje jeho inštaláciu na koniec vákuového okruhu ejekčného zariadenia.

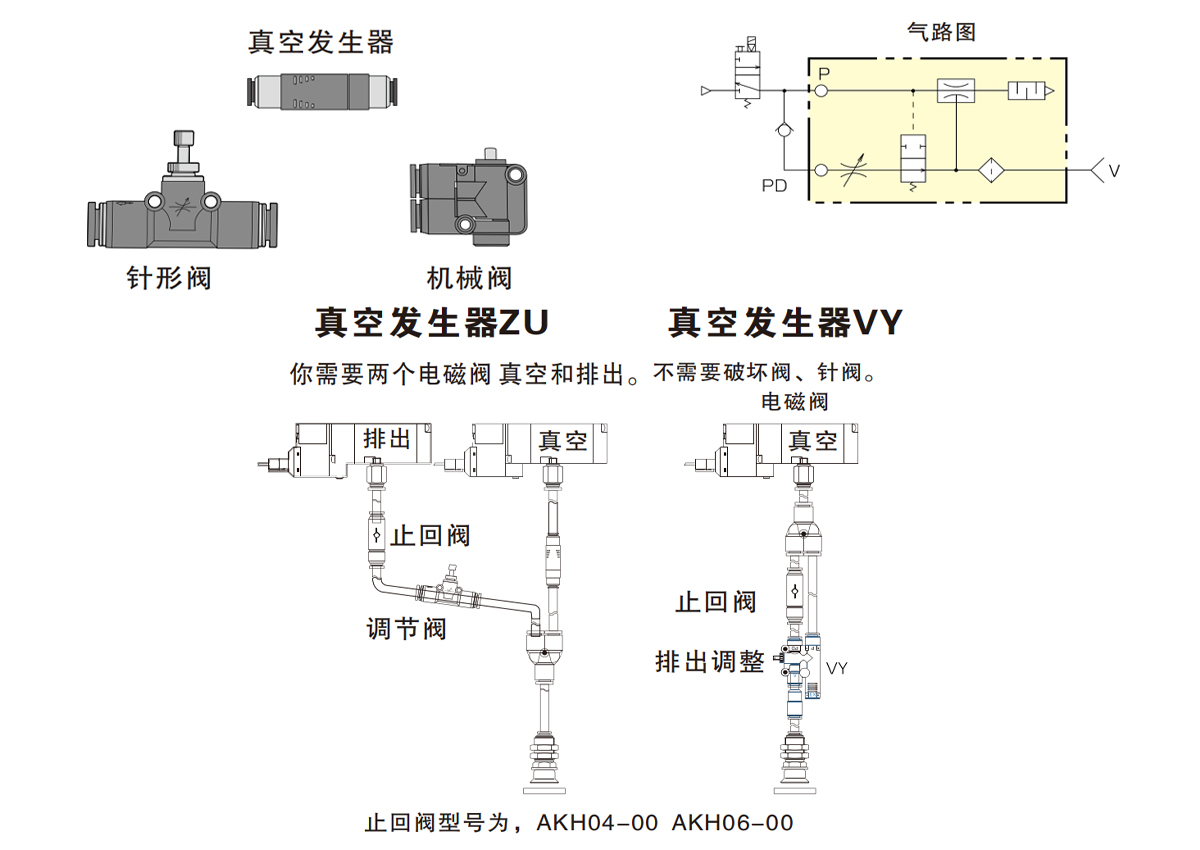

    4. Prerušovací mechanizmus môže byť integrovaný s vyhadzovacím zariadením. Riadením prívodu vzduchu do zariadenia možno zariadenie plne prepnúť z vytvárania vákua na uvoľňovanie vákua.

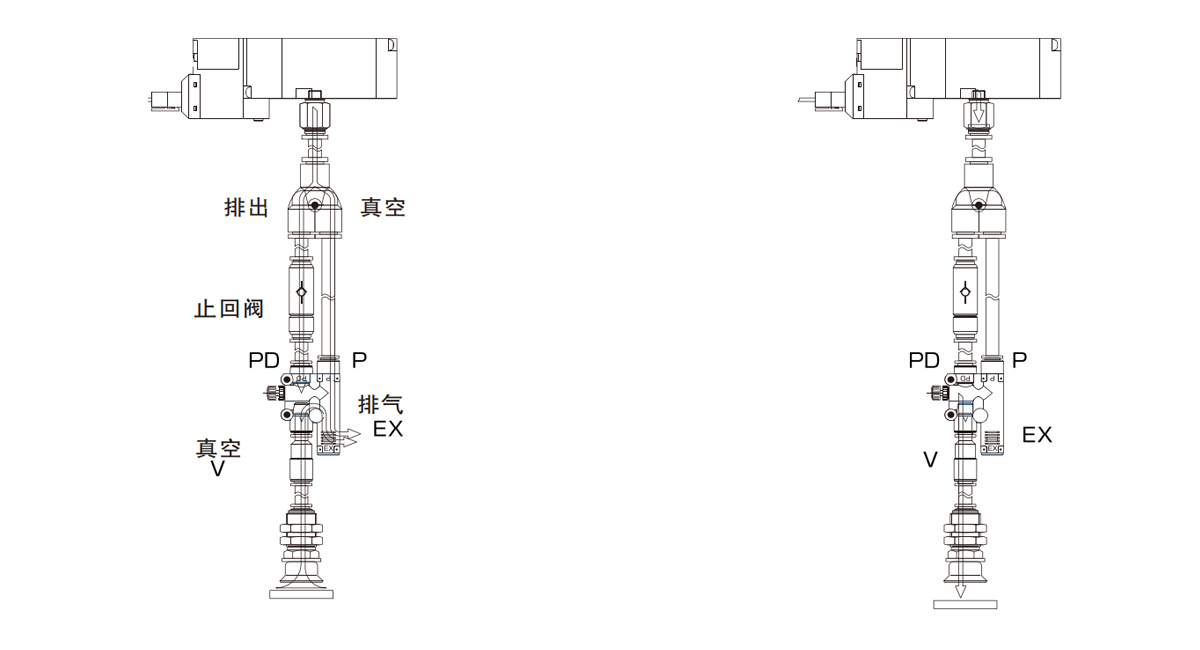

    1. Pripojte port P a port PD k spätnému ventilu (predáva sa samostatne).
    2. Zvyškový tlak medzi spätným ventilom a portom PD sa zmení na fúkaný vzduch.
    3. Prietok vyfukovaného vzduchu sa nastavuje uvoľňovacou ihlou.
    4. Čas vyfukovania vzduchu je možné ovládať dĺžkou potrubia medzi spätným ventilom a portom PD.
