Kombinovaný vákuový generátor

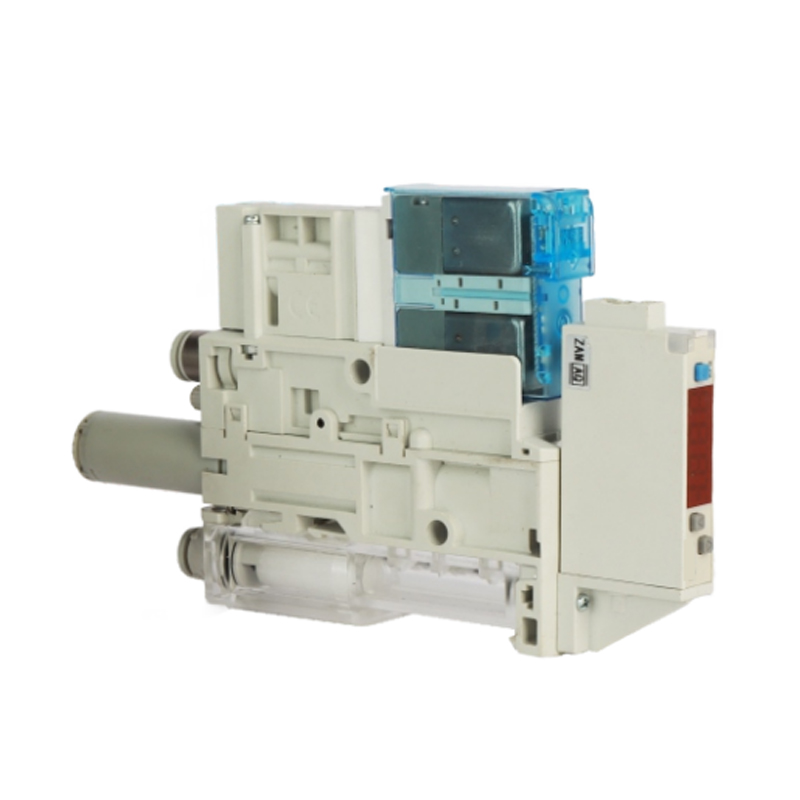

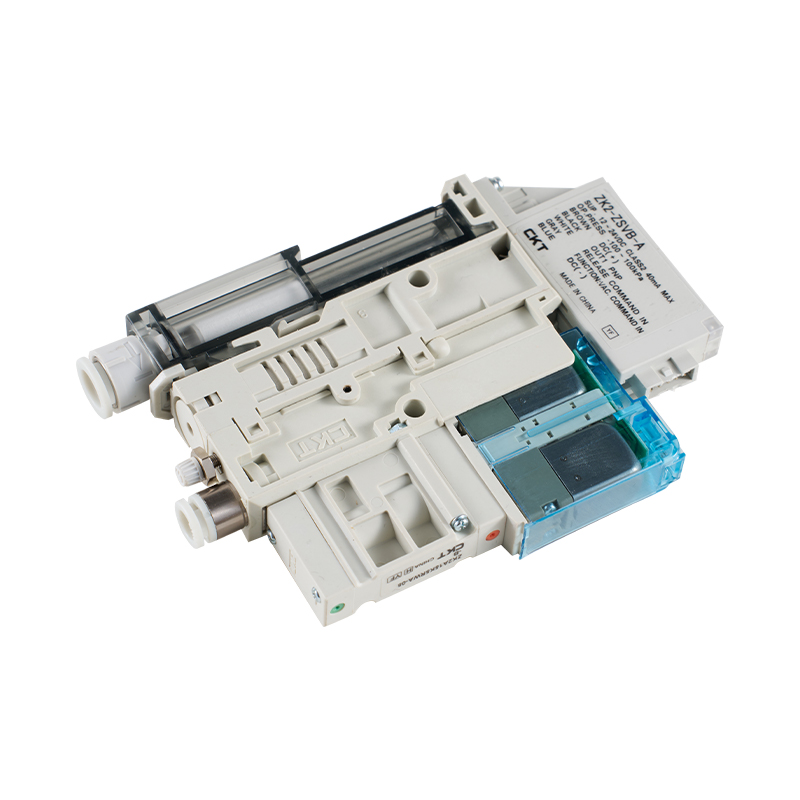

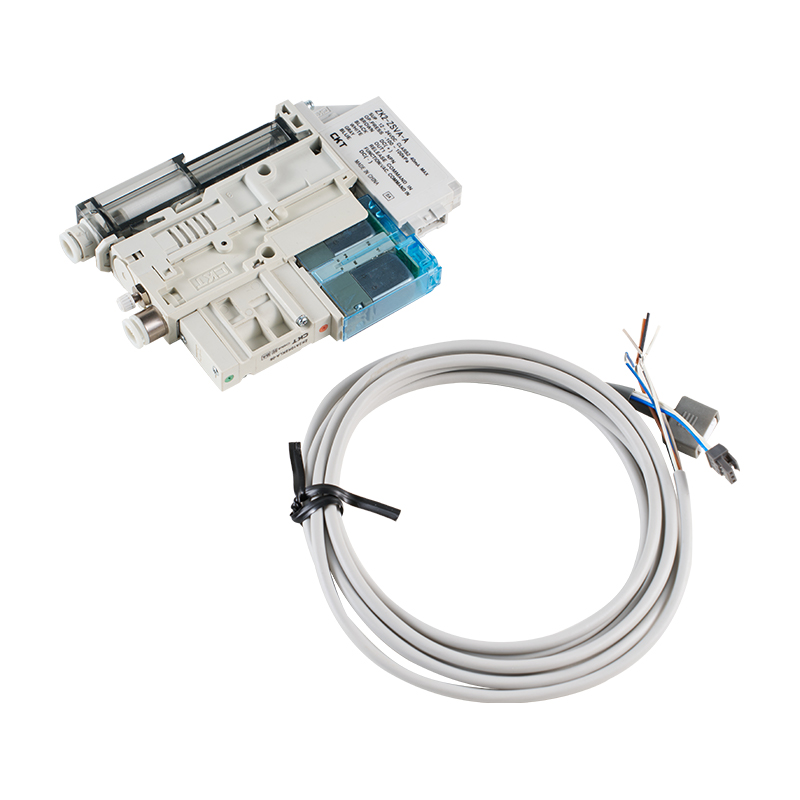

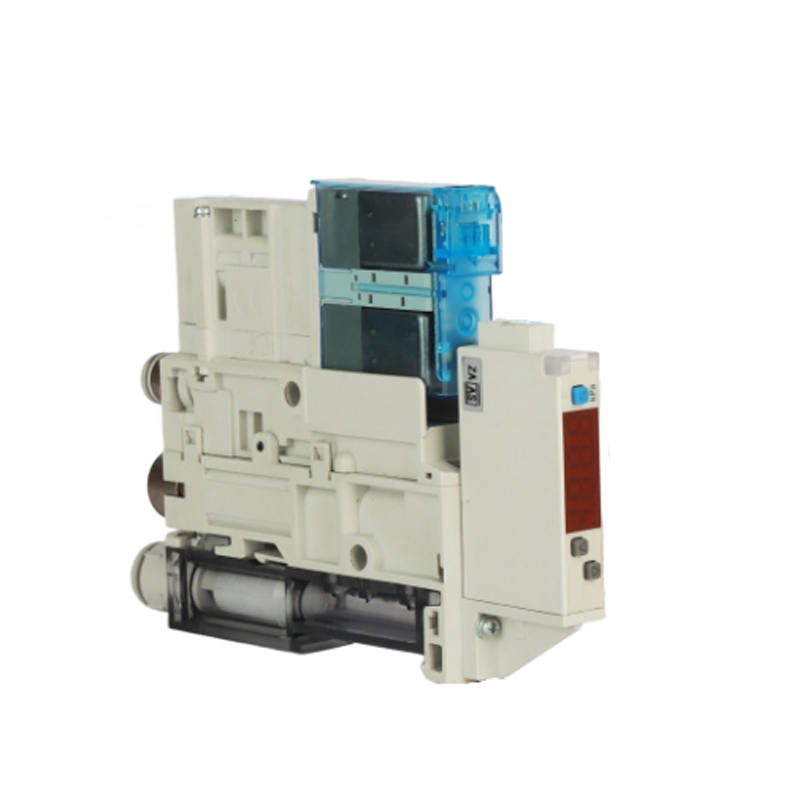

Vákuový generátor série ZK2A

Vákuový generátor série ZK2A je integrované riešenie na generovanie vákua navrhnuté pre efektívnu adsorpciu materiálu a manipuláciu v scenároch priemyselnej automatizácie. Jeho kompaktná štruktúra integruje funkcie generovania vákua, monitorovania stavu a regulácie prúdenia vzduchu a dosahuje rýchle vytvorenie a uvoľnenie vákua prostredníctvom Venturiho princípu, ktorý je vhodný pre stabilné potreby uchopenia rôznych ľahkých až stredných záťaží.

Základné vlastnosti
1. Návrh efektívnej spotreby plynu: Optimalizujte vnútorné prietokové kanály na zníženie spotreby stlačeného vzduchu, vyváženie spotreby energie a sacieho výkonu
2. Modulárne rozhranie: Štandardné plynové a elektrické rozhrania podporujú rýchlu integráciu do konca ramena robota alebo potrubia nástrojov
3. Mechanizmus spätnej väzby stavu: Zabudovaný port na snímanie vákua je možné pripojiť k externému tlakovému spínaču na monitorovanie stavu adsorpcie v reálnom čase
4. Štruktúra proti znečisteniu: Konštrukcia bez pohyblivých častí znižuje poruchovosť a prispôsobuje sa zložitým pracovným podmienkam, ako je prach a nečistoty
5. Viacstupňová konfigurácia vákua: Poskytnite rôzne varianty špecifikácie hrdla, aby ste splnili diferencované požiadavky na prietok a vákuum
6. Kompaktné balenie: Integrovaný plášť znižuje externé potrubné spojenia, zjednodušuje inštalačný priestor a zložitosť údržby

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Vákuový generátor série VY
ĎALŠÍ:Vákuová jednotka/vákuový generátor série ZK2
  • Model (štandardný model pre spínaciu jednotku) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Menovitý tlakový rozsah 0~-101 kPa -100 až 100 kPa
    Nastavte rozsah tlaku, zobrazte rozsah tlaku 10~-105 kPa -105 ~ 105 kPa
    Odolnosť voči tlaku 500 kPa
    Minimálna jednotka nastavenia 0,1 kPa
    Napájacie napätie DC 12–24 V ±10 %, impulz (p-p) menej ako 10 % (s ochranou proti spätnému pripojeniu)
    Aktuálna spotreba Pod 40 mA
    Prepnúť výstup Výstupný formát NPN alebo PNP kolektor otvorený okruh 2 výstupy (voliteľné)
    Maximálny zaťažovací prúd 80 mA
    Maximálne použité napätie 28V (pri výstupe NPN)
    Zvyškové napätie Pod 2V (keď je zaťažovací prúd 80 mA)
    Čas odozvy Menej ako 2,5 ms (pri použití antioscilačnej funkcie: vyberte 20, 100, 500, 1000 alebo 2000 ms)
    Ochrana proti skratu Mať
    Opakovateľnosť ± 0,2 % F.S. ±1 číslica
    Oneskorenie Oneskorenie mode Premenná od 0 poznámky)
    Režim porovnávania hornej a dolnej hranice
    Režim zobrazenia 31/2-miestny 7-segmentový LED 1-farebný displej (červený)
    Presnosť zobrazenia ± 2 % plného rozsahu ± 1 číslica (pri teplote okolia 25 ± 3 °C)
    Svetelný indikátor akcie Keď je výstup spínača zapnutý, svetlo svieti. OUT1: zelená OUT2: červená
    Odolný voči životnému prostrediu Ochranná konštrukcia IP40
    Rozsah teplôt Podmienky skladovania: -10 až 60°C (bez kondenzácie, bez mrazu)
    Rozsah vlhkosti Počas prevádzky a skladovania: 35–85 % RH (bez kondenzácie)
    Vydržať napätie AC1000V 1 minúta medzi nabíjacou jednotkou a krytom
    Izolačný odpor 50 MΩ alebo viac (DC 500 V megaohmov) medzi nabíjacou jednotkou a krytom
    Teplotné charakteristiky ± 2 % F.S. (na základe okolitej teploty 25°C)
    Drôt Oleju odolný kábel izolovaný etylénovou gumou, 5 žíl, 0,35 mm², 2 m Plocha prierezu vodiča: 0,15 mm² (AWG 26) Vonkajší priemer izolácie: 1,0 mm
    Poznámka: Keď tlak kolíše okolo nastavenej hodnoty, dôjde k oscilácii, ak hysterézia nie je nastavená nad rozsah kolísania.

    Vákuový tlakový spínač s funkciou úspory energie
    Model ZK2-ZSV□□□-A
    Menovitý tlakový rozsah -100 ~ 100 kPa
    Nastavte rozsah tlaku -105 až 105 kPa
    Odolnosť voči tlaku 500 kPa
    Minimálna jednotka nastavenia 0,1 kPa
    Napájacie napätie DC 12–24 V ±10 % impulz (p-p) menej ako 10 % (s ochranou proti spätnému pripojeniu)
    Aktuálna spotreba Pod 40 mA
    Prepnúť výstup Výstupný formát NPN alebo PNP otvorený kolektor OUT1: Všeobecné použitie: OUT2: Na ovládanie ventilu
    Maximálny zaťažovací prúd 80 mA
    Maximálne použité napätie DC 26,4V
    Zvyškové napätie Pod 2V (keď je zaťažovací prúd 80 mA)
    Čas odozvy Menej ako 2,5 ms (pri použití antioscilačnej funkcie: vyberte 20, 100, 500, 1000 alebo 2000 ms)
    Ochrana proti skratu Mať
    Opakovateľnosť ± 0,2 % F.S. ±1 číslica
    Oneskorenie Oneskorenie mode Premenná od 0 poznámky)
    Režim zobrazenia 31/2-miestny 7-segmentový farebný LED displej (červený)
    Presnosť zobrazenia ± 2 % plného rozsahu ± 1 číslica (pri teplote okolia 25 ± 3 °C)
    Svetelný indikátor akcie Keď je výstup spínača zapnutý, svetlo svieti. OUT1: zelená OUT2: červená
    Odolný voči životnému prostrediu Ochranná konštrukcia IP40
    Rozsah prevádzkových teplôt 5 ~ 50 ℃
    Vydržať napätie AC1000V 1-minútová nabíjacia jednotka a kryt
    Izolačný odpor 50 MΩ alebo viac (DC 500 V megaohmov) medzi nabíjacou jednotkou a krytom
    Teplotné charakteristiky ± 2 % F.S. (pri 25 °C v rozsahu prevádzkovej teploty 5 až 50 °C)

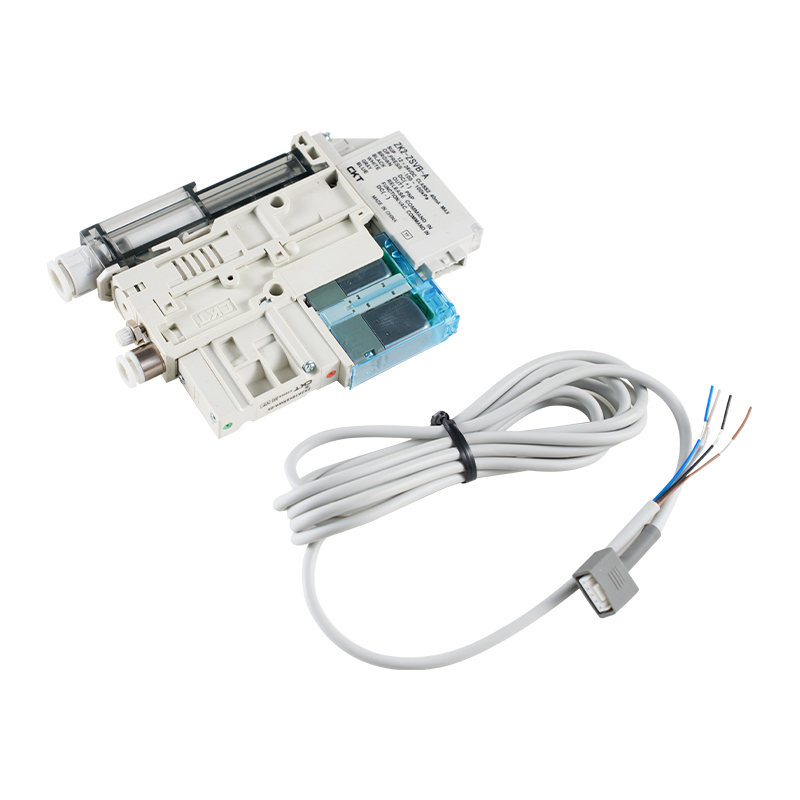

    Drôt 5-žilový kábel Ø3,5, 2m Prierez vodiča: 0,15mm² (AWG26) Vonkajší priemer izolátora: 1,0mm
    Poznámka: Keď tlak kolíše okolo nastavenej hodnoty, dôjde k oscilácii, ak hysterézia nie je nastavená nad rozsah kolísania.

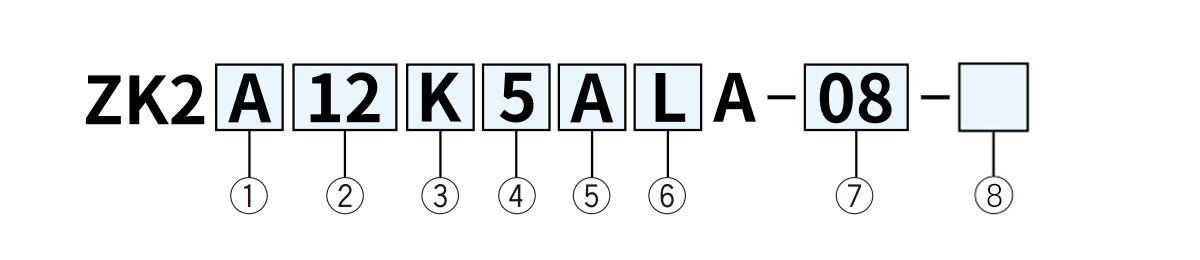

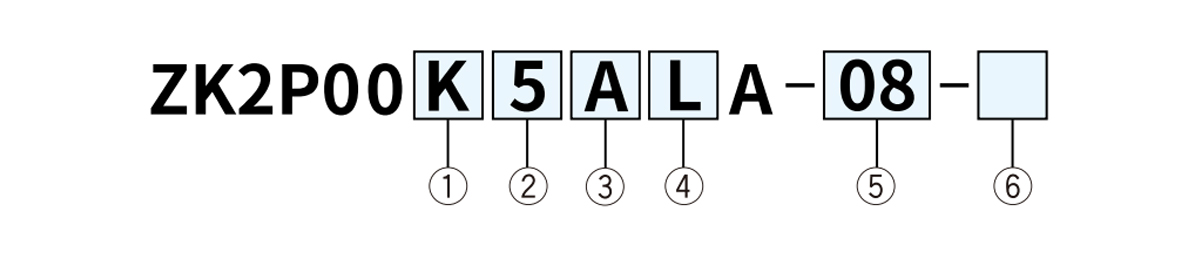

  • ① Kombinácia prívodného ventilu a prietržného ventilu ③Vákuový tlakový spínač, snímač tlaku
    Markaaaaaaaaaaa Prívodný ventil Deštrukčný ventil Markaaaaaaaaaaa Typ Rozsah tlaku
    [kPa]     		Špecifikácie
    N.C. Sebaudržateľný N.C. NPN PNP Prevod jednotiek
    Funkcia Poznámka 3)
    K ● - ● 2 výstupy
    R - ●Poznámka 2) ● A Vákuový tlakový spínač 0~-101 ● - ●
    Poznámka 1) Nastavte poistný ventil alebo atmosférický sací ventil do stredu vákuového potrubia.
    Poznámka 2) Keď je napájaný na 20 ms alebo dlhšie, stav vytvárania vákua sa udržiava a keď je aktivovaný prietržný ventil, vákuum sa zastaví.     		B ● - Žiadne (pevná jednotka SI)
    C - ● ●
    ② Menovité napätie (napájací ventil, prietržný ventil) D - O Žiadne (pevná jednotka SI)
    Markaaaaaaaaaaa Napätie E -100~100 ● - ●
    5 DC 24V F ● - Žiadne (pevná jednotka SI)
    H - ● ●
    6 DC 12V J - ● Žiadne (pevná jednotka SI)
    Špecifikácia bez prepočtu jednotiek je pevne stanovená na kPa.
    ④ Špecifikácie zástrčky (napájací ventil, prietržný ventil, vákuový tlakový spínač ⑤ Priechod vákua (V).
    Markaaaaaaaaaaa Prívodný ventil ·Destruction valve used 300 mm(plug assembly) Poznámka 4) 2 m (zapojené so zástrčkou) pre vákuový tlakový spínač 3 m (integrovaný drôt) používaný v komponentoch snímača tlaku Markaaaaaaaaaaa Vákuový (V) port
    L ● ● 06 Ø 6
    L1 žiadne ● 08 Ø 8
    L2 ● žiadne

    ② Priemer dýzy ④ Menovité napätie (napájací ventil, prietržný ventil) ⑤ Vákuový tlakový spínač/tlakový snímač
    Markaaaaaaaaaaa Priemer dýzy Markaaaaaaaaaaa Napätie Markaaaaaaaaaaa Typ Rozsah tlaku
    [kPa]     		Špecifikácie
    07 Ø 0.7 5 DC 24V NPN PNP S funkciou prevodu jednotiek Poznámka 4)
    10 Ø 1.0 2 výstupy
    12 Ø 1.2 6 DC 12V A Vákuový tlakový spínač 0~-101 ● - ●
    15 Ø 1.5 B ● — Žiadne (pevná jednotka SI)
    C — ● ●
    D - ● Žiadne (pevná jednotka SI)
    ③Kombinácia prívodného ventilu a prietržného ventilu E -100 až 100 ● — ●
    Markaaaaaaaaaaa Prívodný ventil Deštrukčný ventil F ● — Žiadne (pevná jednotka SI)
    N.C. Samoúdržbový typ N.C. H — ● ●
    K ● ● J — ● Žiadne (pevná jednotka SI)
    R - ● Poznámka 3) ● K Vákuový tlakový spínač with energy-saving function -100 až 100 ● - ●
    Poznámka 3) Pri aktivácii na 20 ms alebo dlhšie sa stav vytvárania vákua udržiava a keď je aktivovaný deštrukčný ventil, vákuum sa zastaví. Q ● -
    —     		Žiadne (pevná jednotka SI)
    R — ● ●
    S - ● Žiadne (pevná jednotka SI)
    ⑥ Špecifikácie zástrčky (napájací ventil, prietržný ventil, vákuový tlakový spínač)
    Markaaaaaaaaaaa Prívodný ventil, rupture valve used 300 mm (plug assembly) Poznámka 5) 2 m (zapojené so zástrčkou) používané pre vákuový tlakový spínač ⑦Vákuový (V) port
    L ● ● Markaaaaaaaaaaa Vákuový (V) port
    L1 žiadne ● 06 Ø 6
    L2 ● žiadne 08 Ø 8
    W S funkciou úspory energie Používa sa vo vákuových tlakových spínačoch

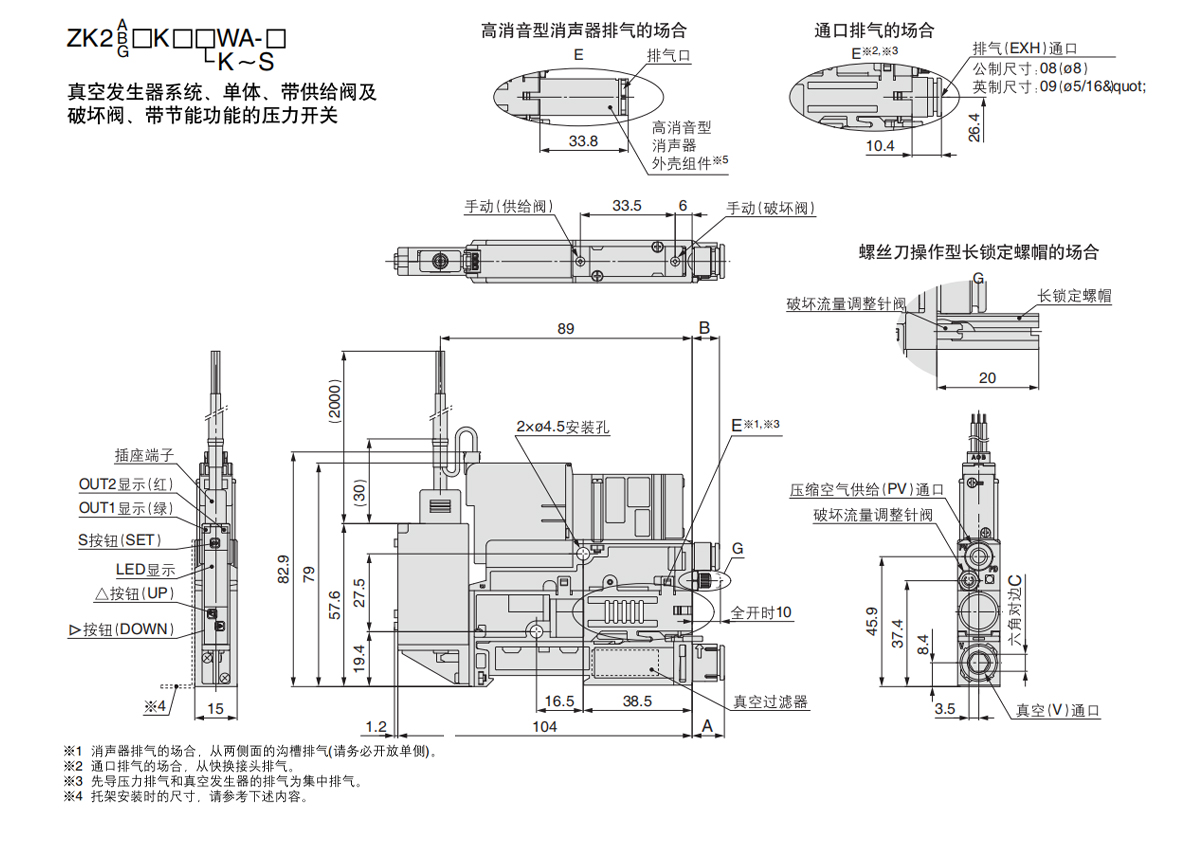

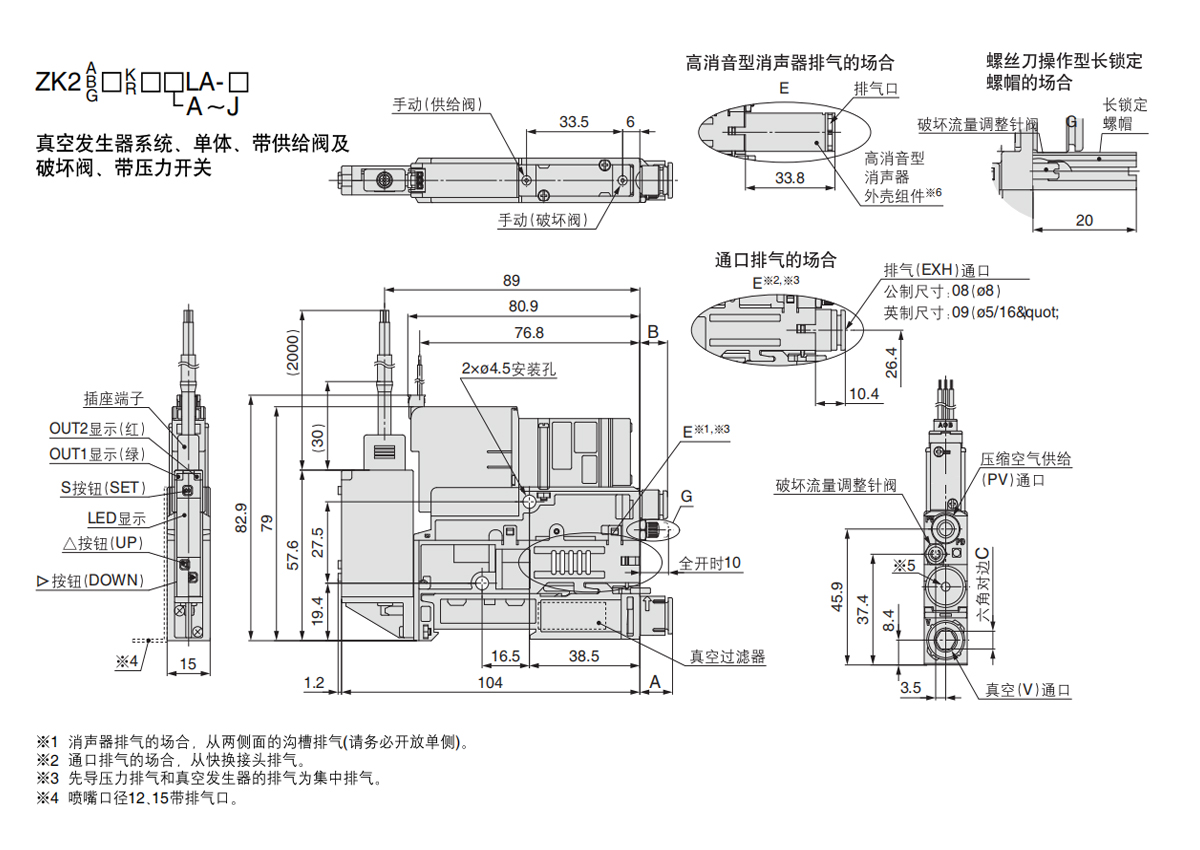

  • Otváranie typu V A C Typ FV pripojenia B
    Metrické rozmery 06 Ø6 8.25 4 Metrické rozmery 06 06 9.7
    08 08 11.4 6
    Imperiálne rozmery 07 01/4" 9.7 4.76 Imperiálne rozmery 07 01/4" 12.3
    09 05/16" 11.4 6

    Otváranie typu V A C Typ FV pripojenia B
    Metrické rozmery 06 06 8.25 4 Metrické rozmery 06 Ø6 9.7
    08 08 11.4 6
    Imperiálne rozmery 07 01/4" 9.7 4.76 Imperiálne rozmery 07 01/4" 12.3
    09 Ø5/16" 11.4 6

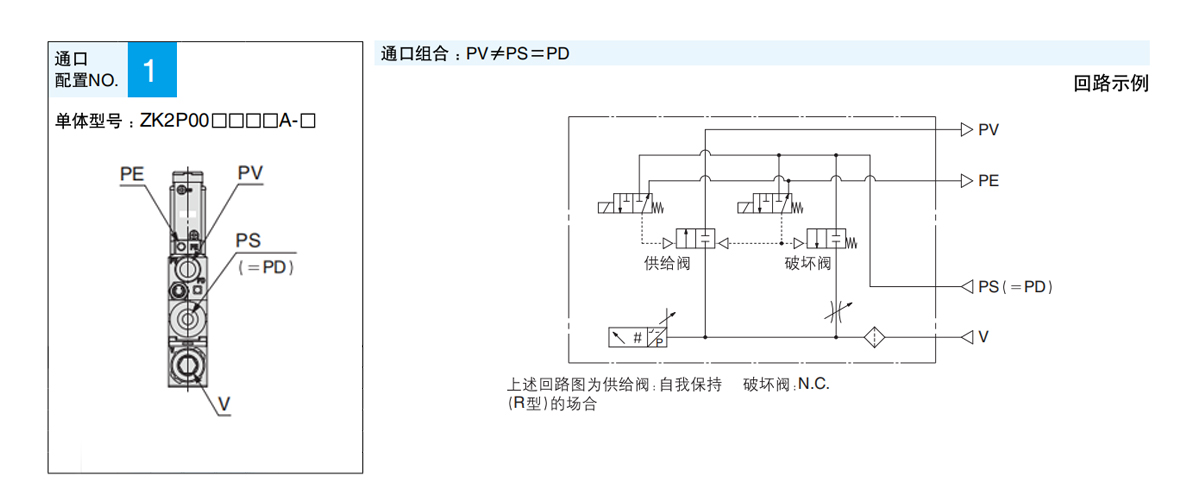

    systém Vákuová pumpa
    Hlavný typ Jedna jednotka
    Metóda výfuku Žiadny tlmič
    Príklady použitia, účelov atď. tejto špecifikácie Úroveň vákua -
    Výfuk -
    Prelomový tlak Rovnaký tlak ako PS

    systém Vákuový generátor
    Hlavný typ Jedna jednotka
    Metóda výfuku Výfuk tlmiča
    Príklady použitia, účelov atď. tejto špecifikácie Úroveň vákua -
    Výfuk Emisie v prevádzkovom prostredí
    Prelomový tlak Rovnako ako tlak PV

    systém Vákuový generátor
    Hlavný typ Jedna jednotka
    Metóda výfuku Otvorený výfuk
    Príklady použitia, účelov atď. tejto špecifikácie Úroveň vákua -
    Výfuk Vyžaduje samostatný výfuk po potrubí
    Prelomový tlak Rovnako ako tlak PV

    systém Vákuový generátor
    Hlavný typ Jedna jednotka
    Metóda výfuku Tlmič výfuku s vysokou redukciou hluku
    Príklady použitia, účelov atď. tejto špecifikácie Úroveň vákua -
    Výfuk Emisie v prevádzkovom prostredí
    Prelomový tlak Rovnako ako tlak PV
