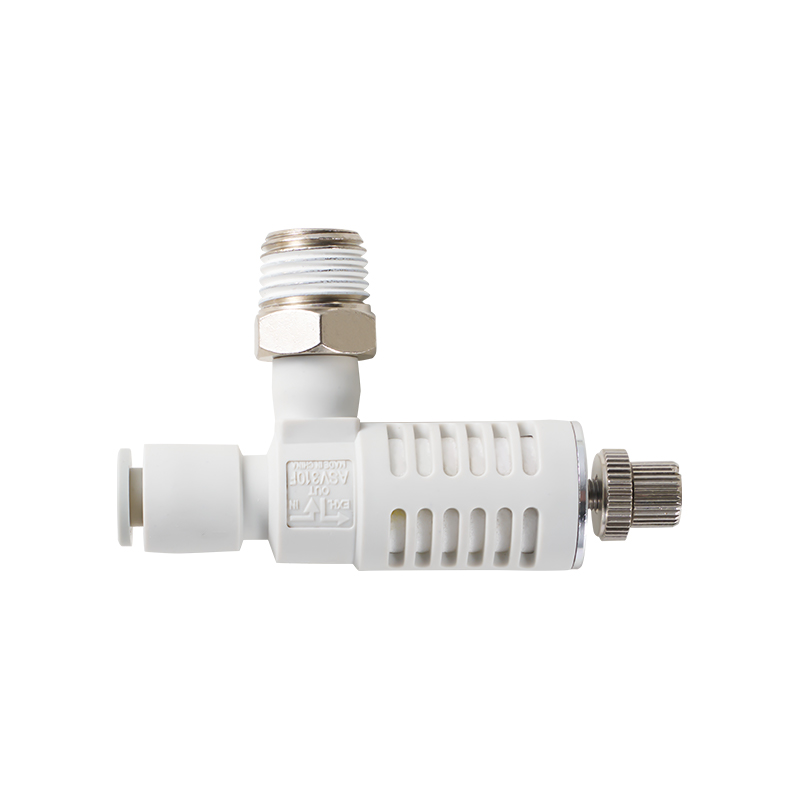

Rýchlovýfukový ventil série ASV
  • Rýchlovýfukový ventil série ASV
Ventil na reguláciu prietoku/spätný ventil

Rýchlovýfukový ventil série ASV

Rýchly výfukový ventil série ASV je špeciálny ventil používaný na urýchlenie výfukového procesu pohonu v pneumatickom systéme. Skracuje dobu odozvy na resetovanie valca alebo pneumatického komponentu optimalizáciou výfukovej cesty a zlepšuje dynamický výkon systému.

Základné vlastnosti
Optimalizácia cesty výfuku

Vytvorte nízkoodporový kanál priamo do atmosféry, aby ste zabezpečili nerušené uvoľnenie tlaku plynu vo vnútornej dutine pohonu a eliminovali oneskorenie činnosti spôsobené protitlakom.


Integrovaný funkčný dizajn

Teleso s jedným ventilom integruje duálne funkcie, ako je presmerovanie rozdielu nasávacieho tlaku a rýchly výfuk, bez potreby externých zložitých riadiacich obvodov, čím sa zjednodušuje štruktúra systému.


Prispôsobivosť pracovných podmienok

Štruktúra vnútornej dynamickej rovnováhy sa prispôsobuje kolísaniu tlaku vzduchu a udržiava stabilné charakteristiky výfuku pri častých podmienkach štart-stop alebo mutácie zaťaženia.


Zlepšenie účinnosti systému

Skrátením výfukového cyklu a skrátením doby nečinnosti zariadenia sa nepriamo zlepší rýchlosť cyklu a účinnosť využitia energie pneumatického zariadenia.


Mechanizmus na zmiernenie porúch

Automaticky prepnúť do režimu odsávania pri prerušení prívodu vzduchu, aby sa predišlo nekontrolovateľnému posunutiu pohonu v dôsledku zvyškového tlaku.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Spätný ventil série AK
ĎALŠÍ:Regulačný ventil otáčok série ASP s pilotným spätným ventilom

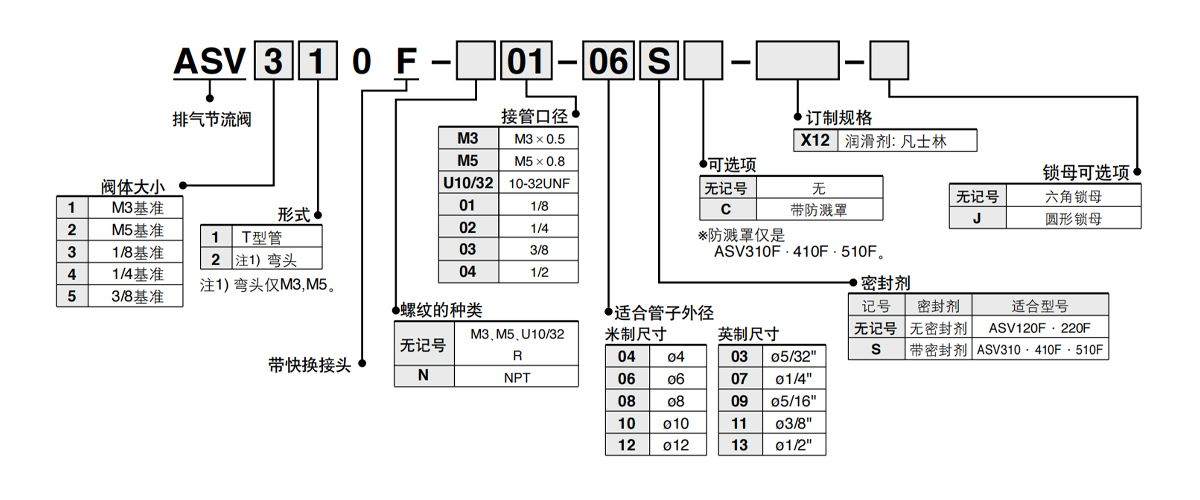

  • Model ASV120F ASV220F ASV310F ·410F ASV510F
    Použitá kvapalina Vzduch
    Zaručená odolnosť voči tlaku 1,5 MPa
    Maximálny prevádzkový tlak 1 MPa
    Minimálny prevádzkový tlak 0,1 MPa
    Teplota okolia a teplota kvapaliny -5 až 60 °C (ale nezmrazené)
    Poznámka 1 Vhodný materiál potrubia Nylon, mäkký nylon, polyuretán
    Voliteľné Kruhová poistná matica S ochranou proti striekaniu, okrúhlou poistnou maticou
    Poznámka 1) Dávajte pozor na maximálny prevádzkový tlak mäkkého nylonu a polyuretánu.

    Integrovaný rýchly výfukový ventil a výfukový škrtiaci ventil. Možno použiť na vysokorýchlostný pohon valcov.
    ●Približne 2-násobok efektívnej plochy prierezu (v porovnaní s ventilmi na reguláciu rýchlosti)
    Zodpovedajúce modely: ASV310F, 410F, 510F
    ● Vybavené tlmičom hluku a rýchlovýmenným konektorom
    ● Telo ventilu zo živice spomaľujúcej horenie je štandardné (UL špecifikácia V-0)
    Zodpovedajúce modely: ASV310F, 410F, 510F
    ● Všetky mosadzné časti sú elektrolyticky poniklované

  • Model Preberací priemer Vhodné pre vonkajší priemer potrubia (mm) Rýchlosť zvuku prietok dm³/(s ·bar) Pomer kritického tlaku
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" N-OUT OUT-EXH IN-OUT OUT-EXH.
    ASV120F-M3 M3 × 0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5 × 0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

  • Súčiastky

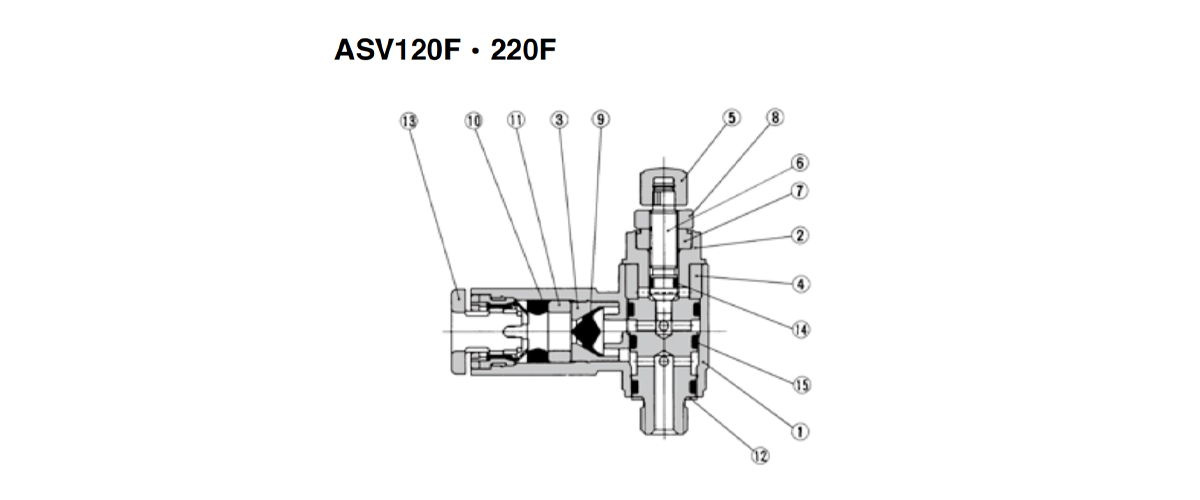

    číslo Názov dielu Materiál Poznámka
    1 Teleso ventilu A PBT
    2 Teleso ventilu B Mosadzná nota 1) Bezprúdové niklovanie
    3 Krúžok sedla ventilu Mosadz Bezprúdové niklovanie
    4 Tlmiaci materiál PVA špongia
    5 Ručné koleso PBT Typ M3: Mosadzné bezprúdové poniklovanie
    6 Ihlový ventil Mosadz Bezprúdové niklovanie
    7 Ihlový ventil guide seat Mosadz Bezprúdové niklovanie
    8 Poistná matica Oceľová poznámka 3) Chróman zinočnatý Poznámka 2)
    9 Jadro ventilu HNBR
    10 Tesniaci kus NBR
    11 Oddeľovací krúžok POM
    12 Tesniaca podložka Nehrdzavejúca oceľ/NBR Typ M3 je PVC
    13 Uvoľňovacie puzdro -
    14 O-krúžok NBR
    15 O-krúžok NBR
    Poznámka 1) M3 type is made of stainless steel.
    Poznámka 2) Round lock nuts are electroplated with nickel.
    Poznámka 3) Round lock nuts are made of brass.

    Súčiastky

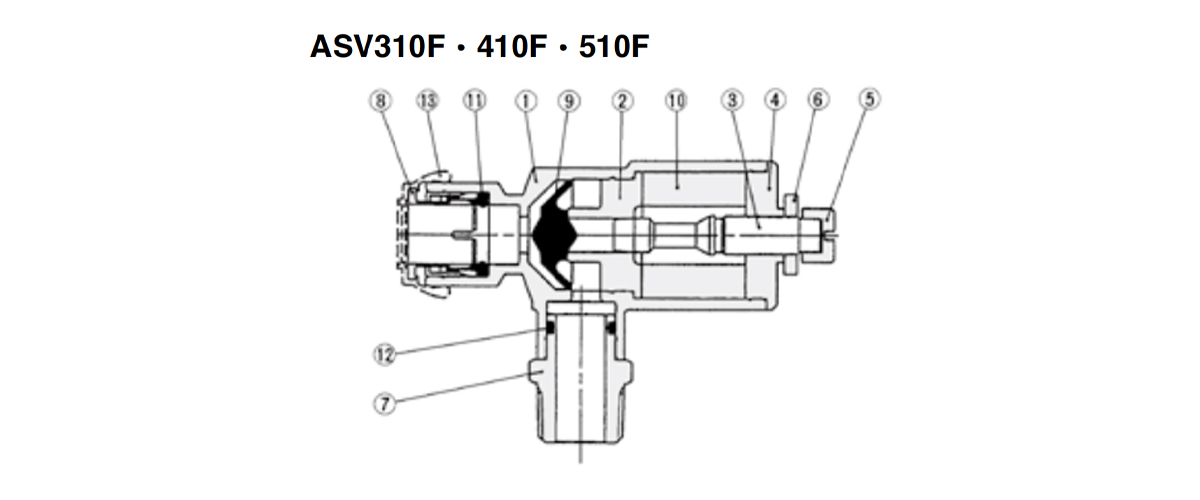

    číslo Názov dielu Materiál Poznámka
    1 Teleso ventilu A PBT UL94V-0
    2 Krúžok sedla ventilu Zliatina hliníka Úprava chrómom
    3 Ihlový ventil Zliatina hliníka Bezprúdové niklovanie
    4 Ihlový ventil guide seat Zliatina hliníka Bezprúdové niklovanie
    5 Ručné koleso Mosadz Bezprúdové niklovanie
    6 Poistná matica Oceľová poznámka 2) Chróman zinočnatý Poznámka 1)
    7 Lisovaný spoj Mosadz Bezprúdové niklovanie
    8 Uvoľňovacie puzdro -
    9 Jadro ventilu Polyuretánová guma
    10 Materiál na zníženie hluku PVA špongia
    11 Tesniaci kus NBR
    12 O-krúžok NBR
    13 Kryt CR spomaľujúca horenie UL94V-0
    Poznámka 1) Round lock nuts are electroplated with nickel.
    Poznámka 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

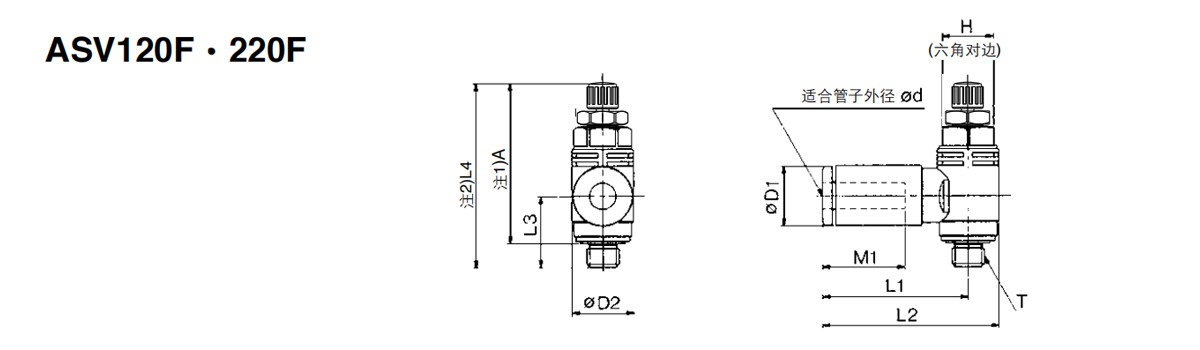

    Metrické rozmery
    Model Vhodné pre vonkajší priemer potrubia d T H D1 D2 L1 L2 L3 L4 ※A M1 Kvalita
    g
    Max. Min. Max. Min.
    ASV120F-M3-04 4 M3 × 0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5 × 0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5 × 0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Poznámka 1) Reference dimensions after screwing in M thread
    Poznámka 2) L4 is the reference dimension.

    Imperiálne rozmery
    Model Vhodné pre vonkajší priemer potrubia d T H D1 D2 L1 L2 L3 L4 ※A M1 Kvalita
    g
    Max. Min. Max. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Poznámka 1) Reference dimensions after screwing in U10/32 thread.
    Poznámka 2) L4 is the reference dimension.

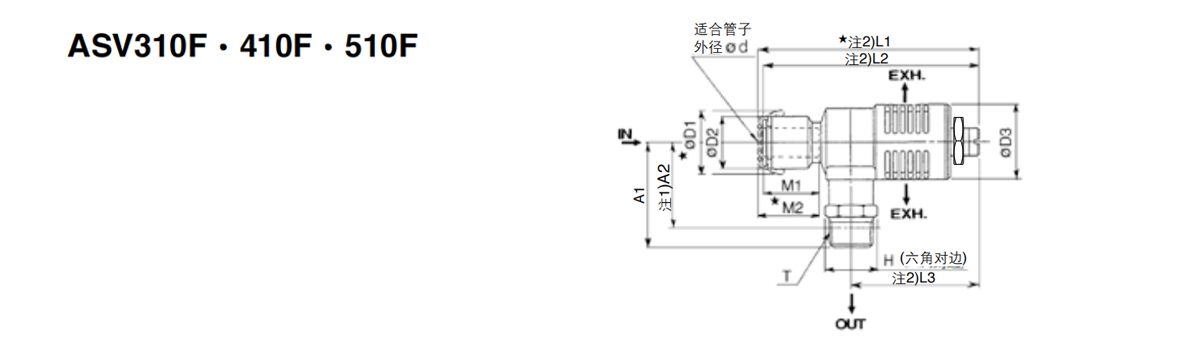

    Metrické rozmery
    Model Vhodné pre vonkajší priemer potrubia d T H □D1 D2 D3 □L1 L2 L3 Poznámka 2)
    A1     		A2 M1 ★M2 Kvalita
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Rozmery s krytom.
    Poznámka 1) Reference dimensions after screwing in R thread.
    Poznámka 2) L1, L2, and L3 are reference dimensions.

    Imperiálne rozmery
    Model Vhodné pre vonkajší priemer potrubia d T H ★D1 D2 D3 ★L1 L2 L3 Poznámka 2)
    A1     		Poznámka 1)
    A2     		M1 ★M2 Kvalita
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Rozmery s krytom.
    Poznámka 1) Reference dimensions after NPT thread is screwed in.
    Poznámka 2) L1, L2, and L3 are reference dimensions.
