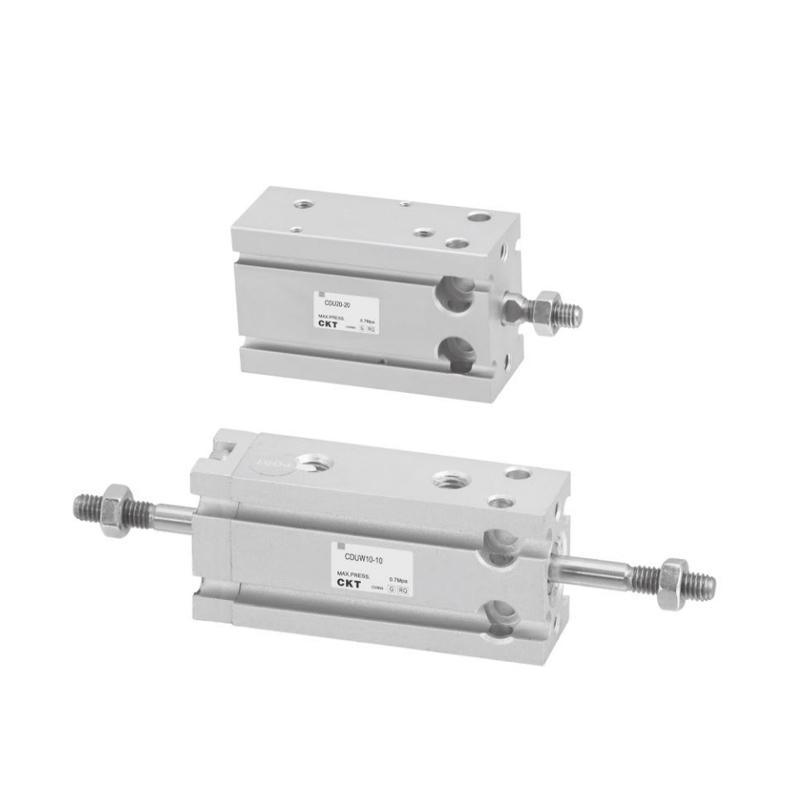

Valec s voľnou montážou série CU/CUK
  • Valec s voľnou montážou série CU/CUK
Voľný montážny valec

Valec s voľnou montážou série CU/CUK

Valec s voľnou montážou série CU/CUK je modulárny valec s voľnou montážou, ktorý dosahuje vysoko flexibilnú mechanickú integráciu prostredníctvom štrukturálnej optimalizácie. Jeho dizajn sa zameriava na zjednodušenie procesu inštalácie a prispôsobenie sa viacerým pracovným podmienkam a je vhodný pre požiadavky na presné riadenie pohybu pri scenároch dynamického zaťaženia.

Základné vlastnosti
▸ Štrukturálna voľnosť: Telo poskytuje viacosové pevné rozhrania, podporuje neštandardné inštalačné polohy a eliminuje komponenty adaptéra;

▸ Ľahká a kompaktná konštrukcia: Dizajn karosérie s nízkou zotrvačnosťou výrazne znižuje zaťaženie systému a optimalizuje využitie priestoru;

▸ Viaceré možnosti špecifikácie: Pokrýva širokú škálu priemerov valcov a kombinácií zdvihov, prispôsobuje sa rôznym scenárom zaťaženia a zdvihu;

▸ Vodidlo s vysokou stabilitou: Jednodielna presne brúsená vodiaca konštrukcia piestnej tyče na dosiahnutie dlhodobej a stabilnej prevádzky bez oleja;

▸ Vstavaný senzorový systém: Zabudovaný dizajn balenia spínača s magnetickou spojkou eliminuje riziko vonkajšieho rušenia a integruje spätnú väzbu o polohe.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Malý bezplatný inštalačný valec série CUJB
ĎALŠÍ:Žiadny ďalší článok
  • Veľkosť otvoru (mm) 6 10 16 20 25 32
    Tekutina Vzduch
    Akcia Dvojité pôsobenie
    Jednočinné: Pružinový návrat/predĺženie
    Max.Prevádzkové Tlak 0,7 MPa
    Min.
    Operating
    Pressure
    (MPa)     		Dvojité
    herectvo     		Jeden pól 0.12 0.06 0.05
    Dvojité rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Nerotačný typ s dvojitou tyčou 0.18 0.13 0.11
    Slobodný
    herectvo     		Štandardné 0.2 0.15 0.13
    Neotočná tyč 0.23 0.18 0.16
    Okolitá A teplota kvapalín S automatickým prepínaním: -10~60 ℃, bez automatického prepínania: -10~70 ℃
    Vankúš Gumový nárazník na oboch koncoch
    Rýchlosť piestu 50 ~ 500 mm/s
    Tolerancia dĺžky ťahu (mm) 1
    Mazanie Nevyžaduje sa
    Montáž Voľná montáž (niekoľko montážnych otvorov)
    Presnosť tyče, ktorá sa neotáča ±0,8° ±0,5°
    Veľkosť portu M5 × 0,8 45665
    *Ak je potrebné olejovanie, použite turbínový olej č. 1 ISOVG32.

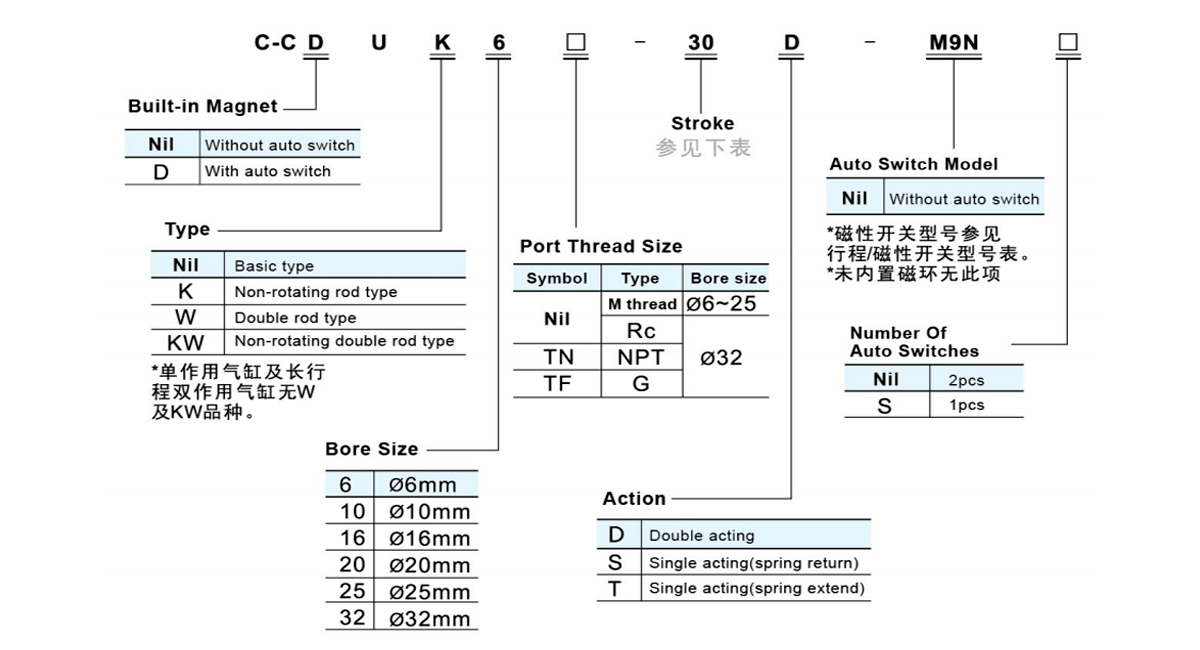

  • Model StrokelAuto Switch
    Bore
    veľkosť
    (mm)     		Štandardný zdvih (mm) Dlhý ťah
    (dvojité hranie)
    *Automatické prepínanie modelu
    (priama montáž)
    Dvojité pôsobenie Samostatný herecký výkon
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Označenie dĺžky drôtu: Bez označenia - 0,5 m, L - 3 m, Z - 5 m Príklad: M9N, M9NL

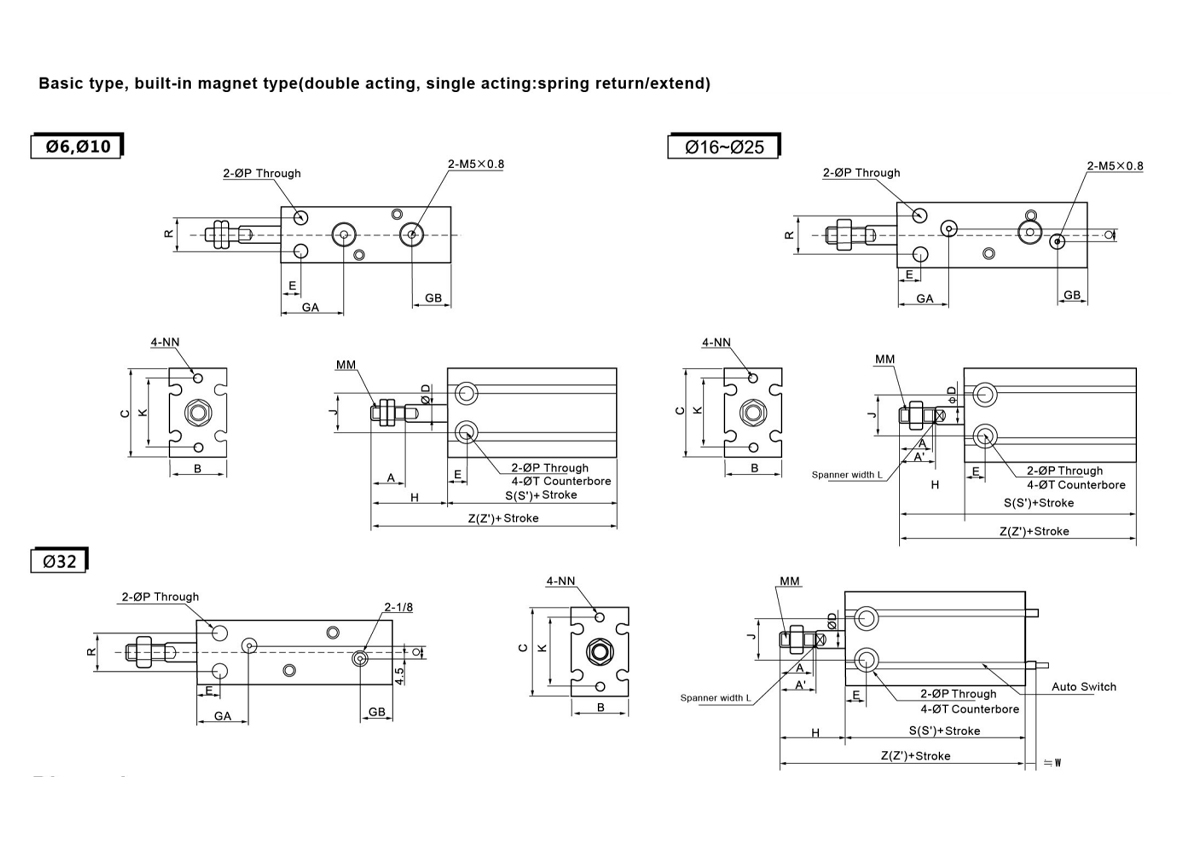

  • Rozmer
    Model A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3 × 0,5 M3 × 0,5
    Hlboký5     		3.2 - 7 6hlboká4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4 × 0,7 M3 × 0,5 Deep5 3.2 - 9 6hlboká5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5 × 0,8 M4 × 0,7 Deep6 4.5 4 12 7,6 hlboká6,5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6 × 1,0 M5 × 0,8 Deep8 5.5 9 16 9,3 hlboké8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8 × 1,25 M5 × 0,8Deep8 5.5 9 20 9.3 hlboká9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10 × 1,25 M6 × 1,0Deep9 6.6 13.5 24 11hlboká11.5
    Dvojitá dimenzia
    Model H Základný typ Vstavaný magnet
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 $ $ 52 79
    Jednočinný (jarný návrat) rozmer
    Model H Základný typ Vstavaný magnet
    S Z W S' Z'
    5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 $ $ 57 62 72 84 89 99
    Jednočinný (jarné rozšírenie) rozmer
    Model H Základný typ Vstavaný magnet
    S Z W S' Z'
    5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 $ $ 57 62 72 89 99 114

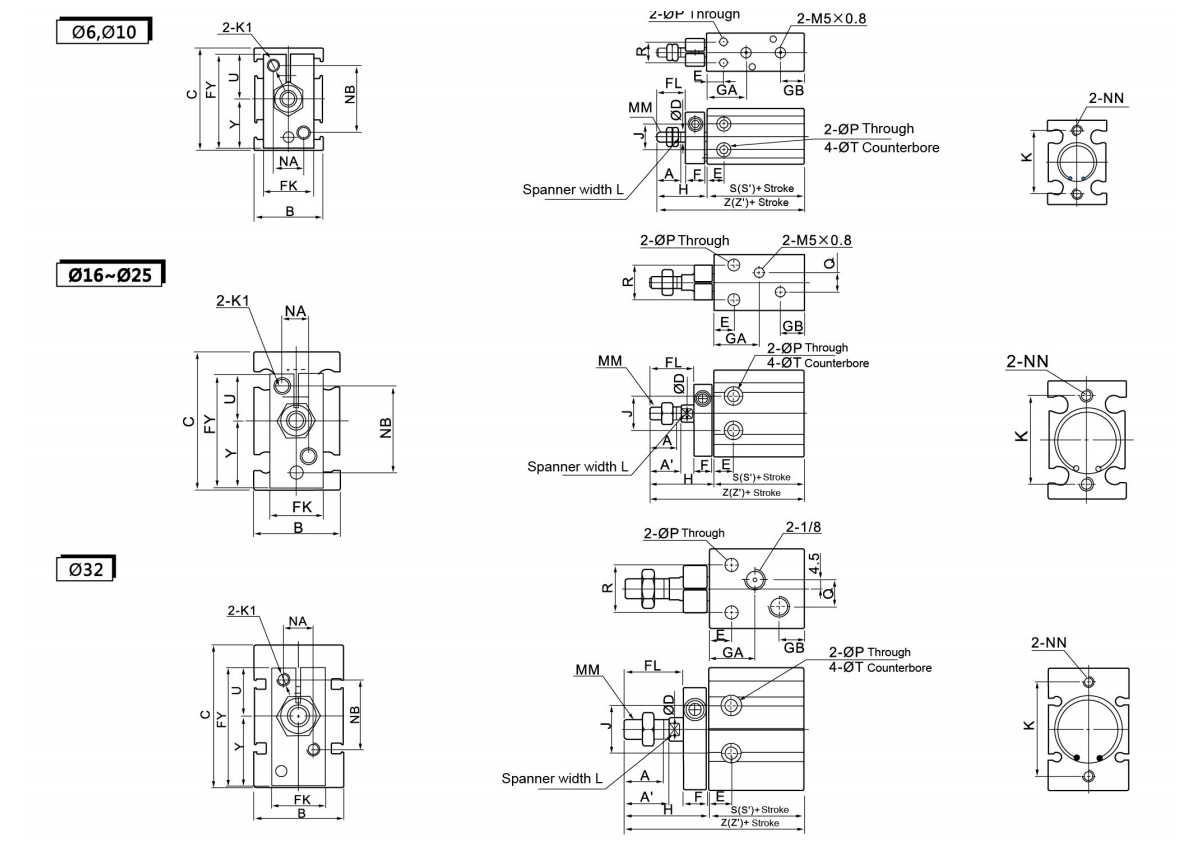

    Rozmer
    Model A A' B C ØD E F FL FK FY GA GB H J K L MM NA Pozn NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3 × 0,5 6 14 M3 × 0,5deep5 3.4 - 7 6hlboká4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4 × 0,7 7 15 M3 × 0,5deep5 3.4 - 9 6hlboká5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5 × 0,8 6 18 M4 × 0,7deep6 4.5 4 12 7,6 hlboká6,5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6 × 1,0 8 20 M5 × 0,8deep8 5.5 9 16 9,3 hlboké8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8 × 1,25 10 28 M5 × 0,8deep8 5.5 9 20 9.3 hlboká9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10 × 1,25 12 32 M6 × 1,0deep9 6.6 13.5 24 11hlboká11.5 21 30.5 M5
    Dvojitá dimenzia
    Model H Bez Automaticky
    Prepínač     		Vstavaný
    Magnetický spínač
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 $ $ 52 94
    Jednočinný (jarný návrat) rozmer
    Model H Bez automatického prepínania Vstavaný magnet Switch
    S Z W S Z'
    5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 $ $ 57 62 72 99 104 114
    Jednočinný (jarné rozšírenie) rozmer
    Model H ØT U Y Bez Automaticky Switch Vstavaný magnet Switch
    S Z W S' Z'
    5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st
    C-C□ UK6-□T 23 28 33 6Hlboké4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6 Hlboký 5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6 Hlboký6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9,5 Hlboký8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5 Hlboký9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Hlboké11.5 21 30.5 47 52 62 94 104 119 -4 $ $ 57 62 72 104 114 129
