Malý bezplatný inštalačný valec série CUJB Dodávatelia

Domov / Produkty / Vzduchový valec / Voľný montážny valec / Malý bezplatný inštalačný valec série CUJB

Malý bezplatný inštalačný valec série CUJB Malý bezplatný inštalačný valec série CUJB
  • Malý bezplatný inštalačný valec série CUJB
  • Malý bezplatný inštalačný valec série CUJB
Voľný montážny valec

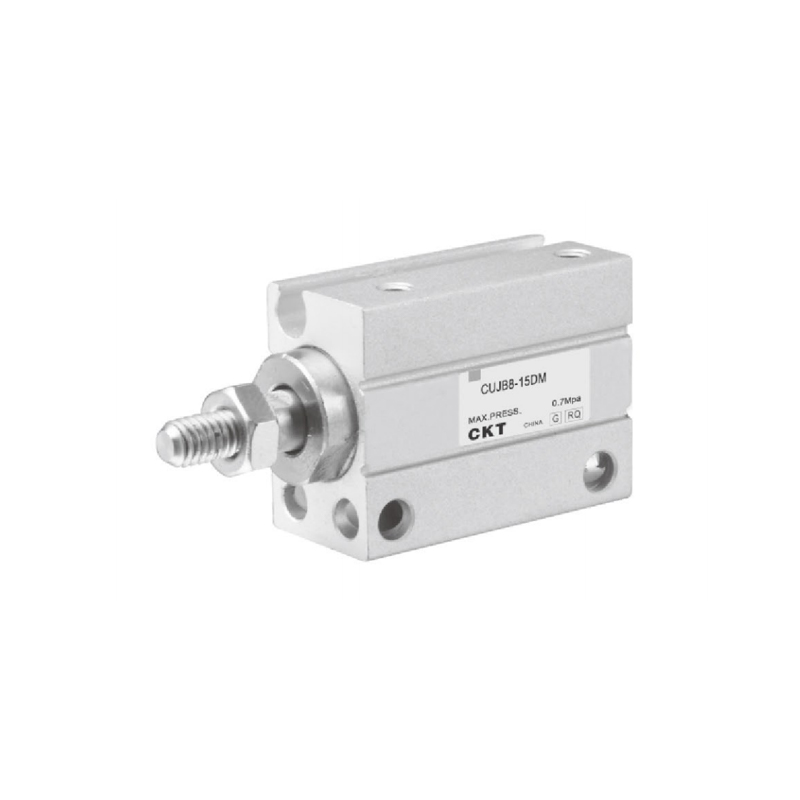

Malý bezplatný inštalačný valec série CUJB

Malý bezplatný inštalačný valec série CUJB je vhodný pre pracovné podmienky s obmedzeným priestorom. Jeho hlavnou vlastnosťou je, že poskytuje základný lineárny pohyb a zároveň dosahuje vysoko flexibilnú mechanickú integráciu a možnosti rozšírenia senzorov na základe štrukturálnej optimalizácie.

Kľúčové vlastnosti

● Dizajn kompatibilný s viacsmernou inštaláciou
Hlavné telo integruje viacero referenčných pevných rozhraní, podporuje rýchle polohovanie a uzamknutie v štyroch smeroch axiálneho/radiálneho a výrazne zlepšuje prispôsobivosť zostavy zariadenia a voľnosť priestorového rozloženia.

● Rozšíriteľný modul snímania polohy
Zabudovaná súprava magnetického krúžku môže byť voliteľne vybavená na generovanie posunových signálov prostredníctvom princípu bezkontaktnej magnetickej väzby, ktorá poskytuje základnú spätnú väzbu o stave pre riadenie pneumatického systému v uzavretej slučke.

● Integrovaná štruktúra pripojenia snímača
Telo valca je prednastavené so štandardizovanými vodiacimi drážkami spínača snímača, ktoré sú kompatibilné s polohovou inštaláciou hlavných bezdotykových spínačov bez použitia nástrojov, čím sa zjednodušuje proces pridávania funkcií jednotky detekcie polohy.

● Vysoko prispôsobivá konfigurácia mechanického rozhrania
Koniec piestnej tyče využíva paradigmu priemyselného univerzálneho pripojenia a s viacrozmerným montážnym povrchom hlavného telesa môže realizovať nasadenie riešenia prepojenia mechanizmu bez smerových obmedzení.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok
ĎALŠÍ:Valec s voľnou montážou série CU/CUK
  • Veľkosť otvoru (mm) 4 6 8 10
    Tekutina Vzduch
    Akcia Dvojčinný Jednočinný: Pružinový návrat
    Max.Operating Pressure 0,7 MPa
    Min.Prevádzka
    Tlak (MPa)     		Dvojité pôsobenie 0.15 0.1
    Samostatný herecký výkon 0.35 0.3 0.2
    Okolitá &teplota kvapalín S automatickým prepínaním: -10~60 ℃, bez automatického prepínania: -10~70 ℃
    Tekutina nula
    Prevádzková rýchlosť piestu 50 ~ 500 mm/s
    Tolerancia dĺžky ťahu 0.50
    Mazanie Nevyžaduje sa
    Montáž Priechodný otvor, voľná montáž
    Veľkosť portu M3 × 0,5 $ $

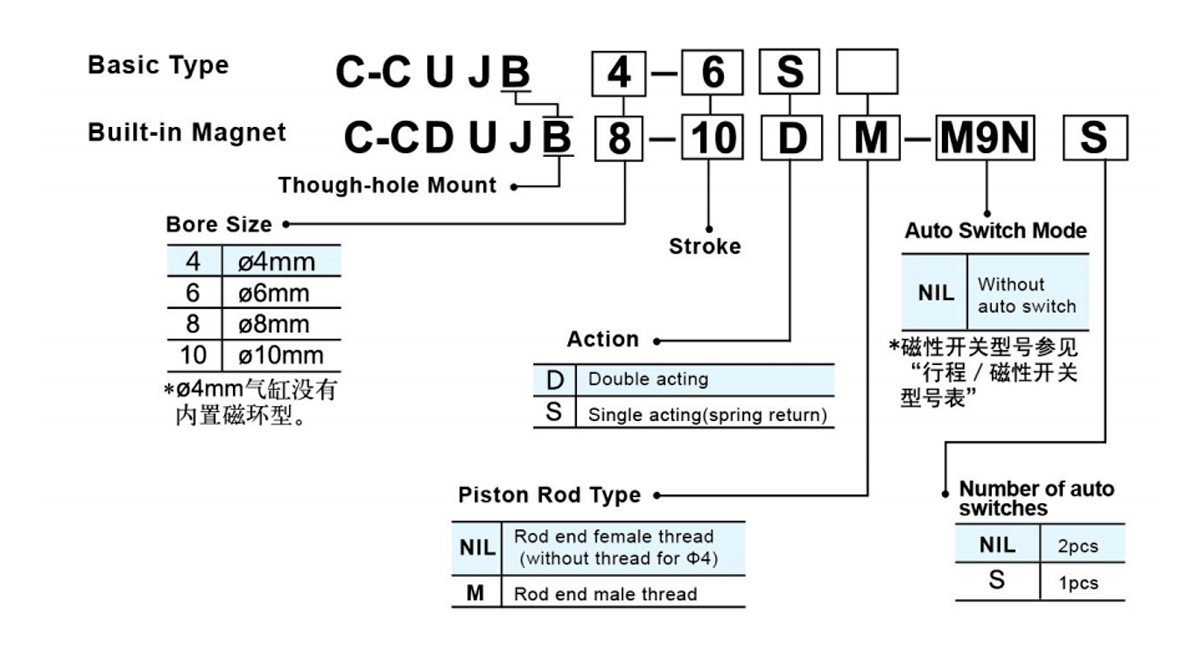

  • Model zdvihu/automatického prepínania

    Veľkosť otvoru
    (mm)     		Zdvih (mm) Inštalácia koľaje
    Dvojité pôsobenie Samostatný herecký výkon *Automatické prepínanie modelu
    4 4,6,8,10,15,20 4,6 M9N
    M9P
    M9B
    6 4,6,8,10,15,20,25,30 4,6,8
    8 4,6,8,10,15,20,25,30 4,6,8,10
    10
    Za magnetickým spínačom Číslo modelu je dĺžka vodiča označená symbolom: žiadny symbol označuje 0,5 m, L označuje 3 m a Z označuje 5 m.

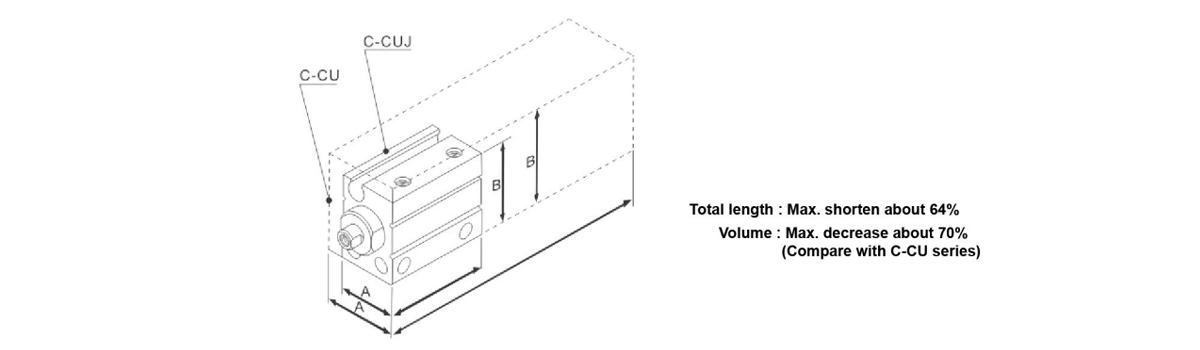

  • Menší objem

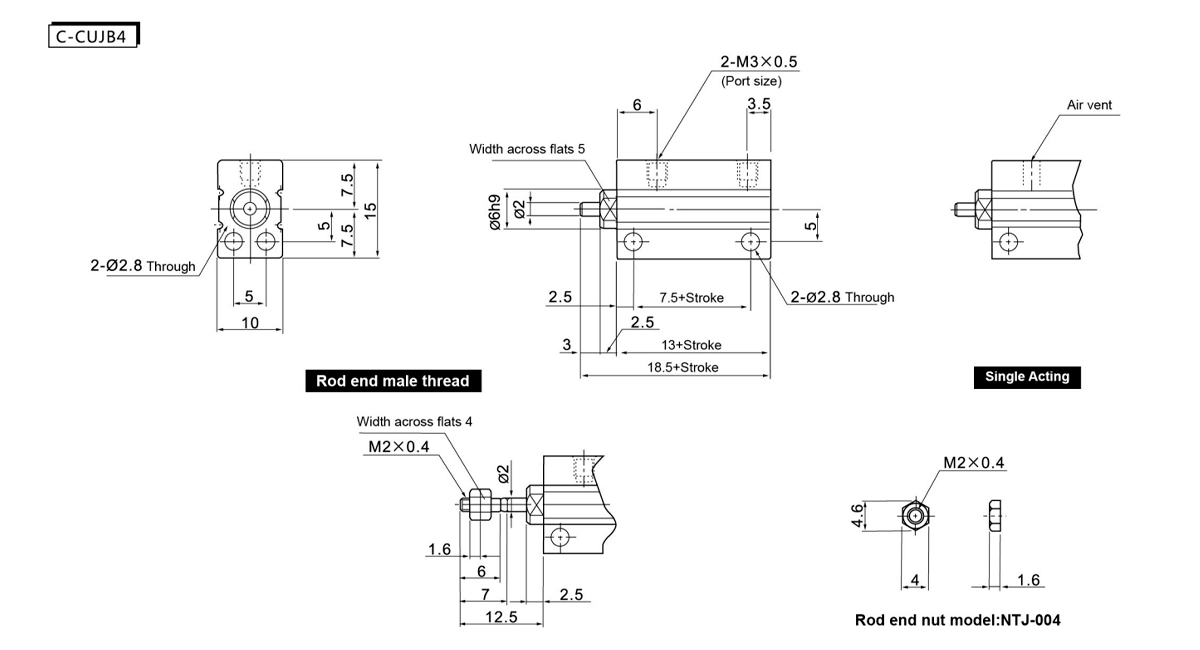

    Minimálny priemer valca 04 mm
    Veľkosť otvoru A B C
    4 10 15 13
    6 13(13) 19(22) 13(33)
    8 13 21 13
    10 13,5 (15) 22(24) 13(36)
    (): Rozmery série C-CU sú uvedené v zátvorkách.

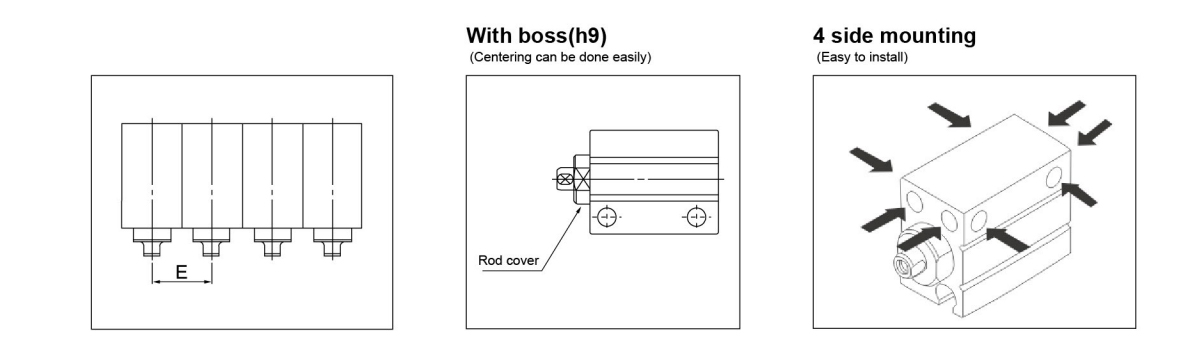

    Skráťte vzdialenosť
    (Jednoduché použitie vedľa seba)
    Veľkosť otvoru E
    4 10
    6 13
    8 13
    10 13.5

    Model A B C

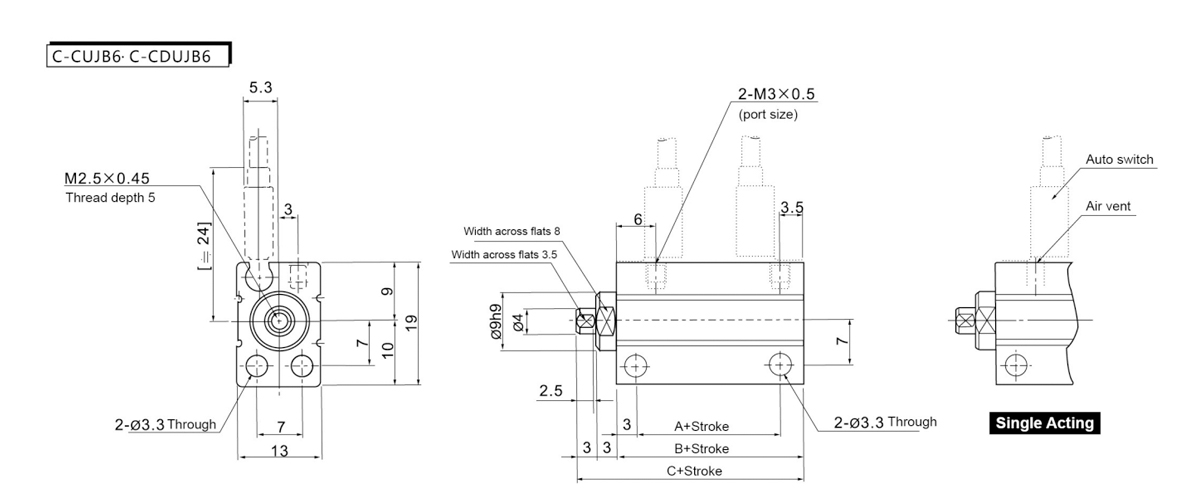

    C-CUJB6 6.5 13 19
    C-CDUJB6 11.5 18 24

    Model A B C

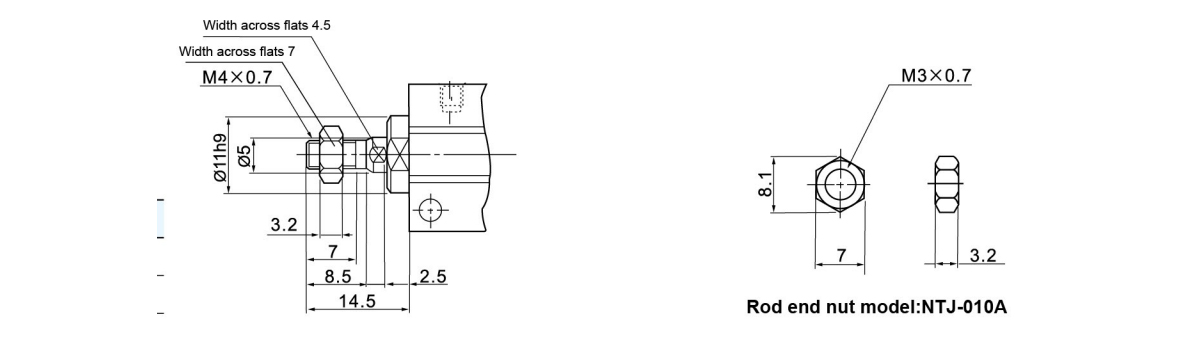

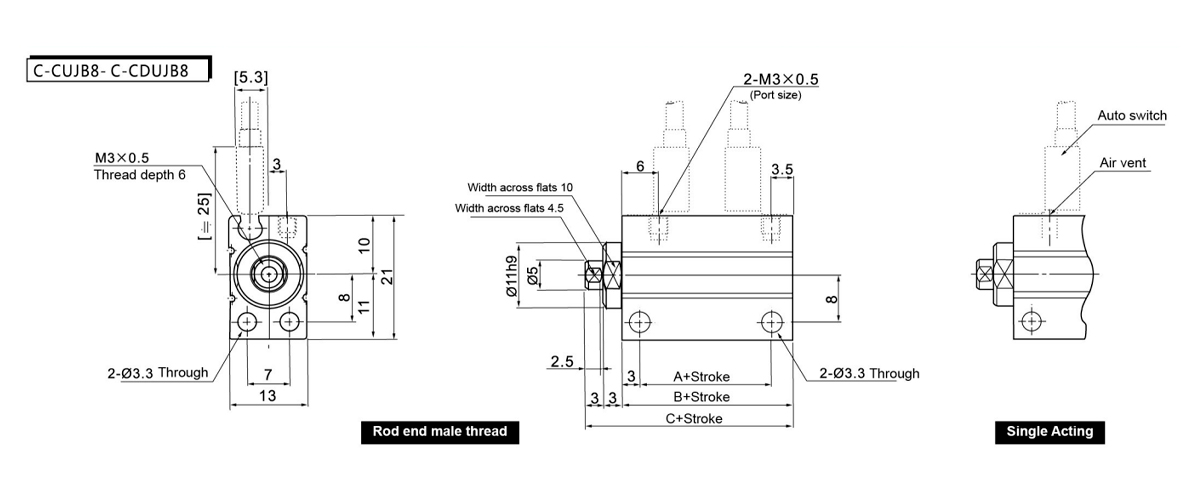

    C-CUJB8 6.5 13 19
    C-CDUJB8 11.5 18 24

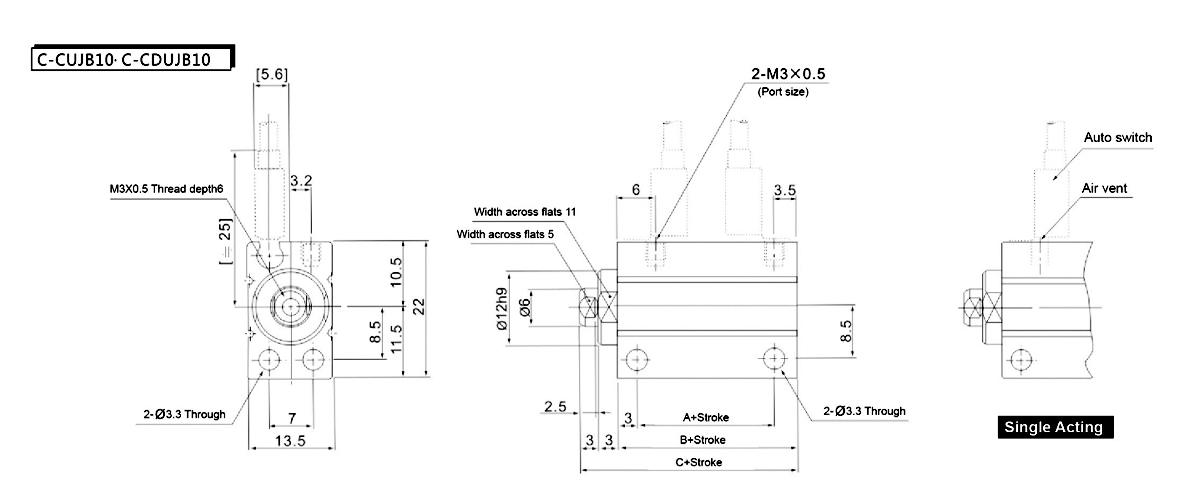

    Model A B C

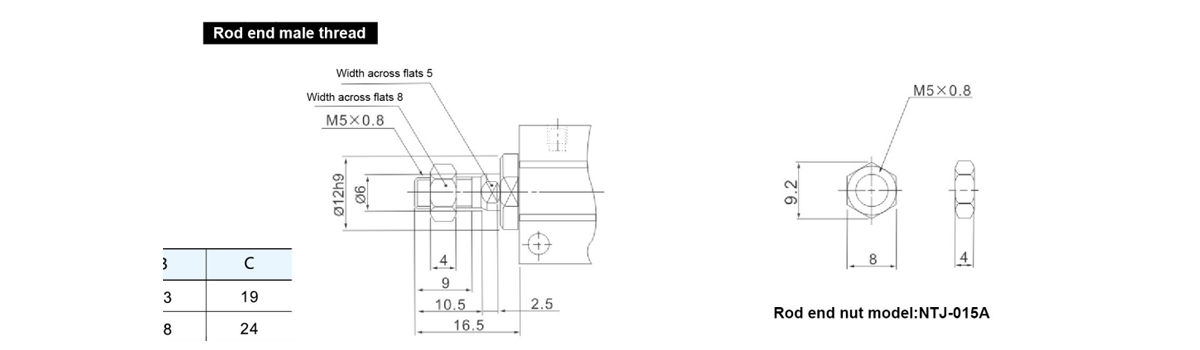

    C-CUJB10 6.5 13 19
    C-CDUJB10 11.5 18 24
