5-cestný manuálny ventil série 4H Dodávatelia

Domov / Produkty / Komponenty pneumatického ovládania / Manuálny regulačný ventil / 5-cestný manuálny ventil série 4H

5-cestný manuálny ventil série 4H 5-cestný manuálny ventil série 4H 5-cestný manuálny ventil série 4H
  • 5-cestný manuálny ventil série 4H
  • 5-cestný manuálny ventil série 4H
  • 5-cestný manuálny ventil série 4H
Manuálny regulačný ventil

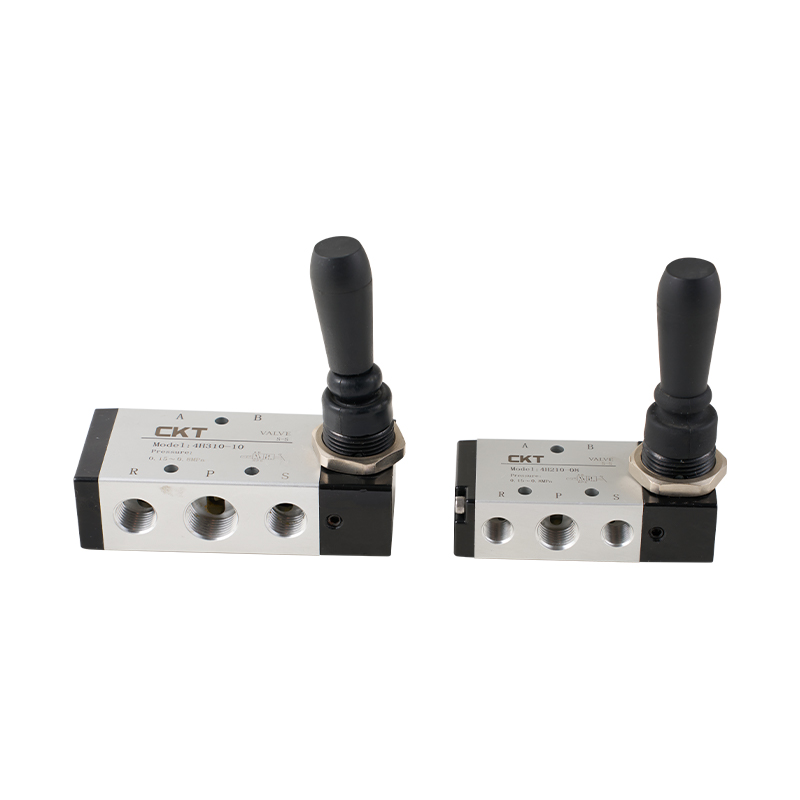

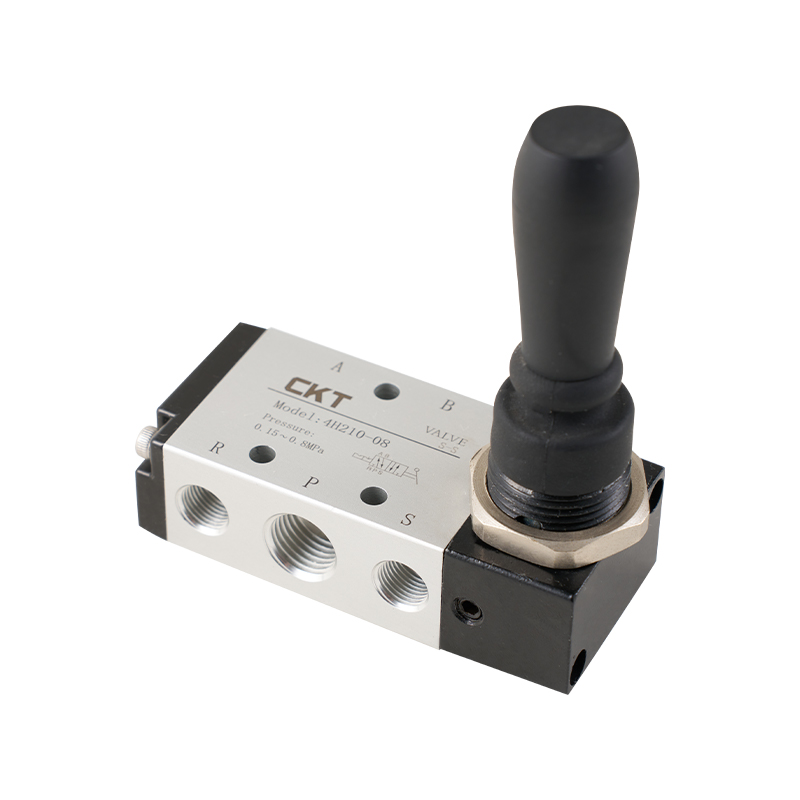

5-cestný manuálny ventil série 4H

5cestný ručný ventil série 4H je základný ručný reverzný ovládací prvok určený na presné spínanie prívodných a výfukových ciest dvojčinných valcov alebo iných pohonov v priemyselných pneumatických systémoch.

Hlavné vlastnosti:
Spoľahlivá a presná prevádzka: Používa sa intuitívna metóda manuálneho pohonu, proces ovládania drieku ventilu je plynulý a umiestnenie je jasné a jasné, čo zaisťuje presnosť spínania a pocit dôvery v prevádzku.

Kompaktná tesniaca štruktúra: Konštrukcia jadra ventilu s posuvným stĺpikom v jadre v kombinácii so sofistikovaným tesniacim riešením účinne izoluje vnútorné úniky, celkové usporiadanie konštrukcie je vynikajúce, hmotnosť je nízka a každodenná údržba a demontáž sú pohodlné.

Dlhodobá prevádzka s nízkym odporom: Kanál s vnútorným otvorom kľúča je ošetrený špecifickou metódou povrchovej úpravy, ktorá výrazne znižuje trecí odpor vnútorných pohyblivých častí a pomáha predĺžiť celkovú životnosť ventilu.

Bezúdržbové mazanie: Konštrukcia nevyžaduje externý mazací olej na mazanie, čo zjednodušuje proces používania a znižuje nároky na následnú údržbu.

Pohodlná inštalácia a prispôsobenie: Funkcia panelovej inštalácie je poskytovaná na zjednodušenie procesu integrácie systému a inštalácia je jednoduchá a stabilná, čo zvyšuje použiteľnosť ventilu v rôznych aplikačných scenároch.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:4HV séria 2/3 4-cestný ručný ventil
ĎALŠÍ:Žiadny ďalší článok

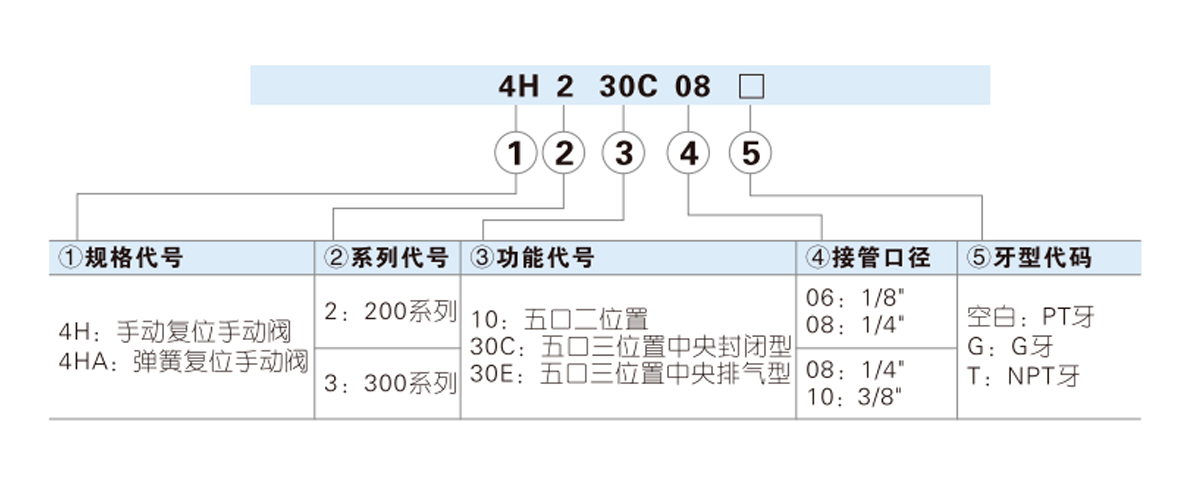

  • Model 210-06 230-06 210-08 230-08 310-08 330-08 310-10 330-10
    Pracovné médium Vzduch (filtrovaný 40 μm alebo viac)
    Prevádzkový režim Ručne ovládané priamočinné
    Priemer meradla [Poznámka 1] Vstup = Výstup
    =Výfuk vzduchu = PT1/8     		Vstup = Výstup =PT1/4;
    Výfuk = PT1/8     		Vstup = Výstup
    =Výfuk vzduchu = PT1/4     		Vstup = Výstup =PT3/8;
    Výfuk = PT1/4
    Efektívna plocha prierezu [Poznámka 3] 4H210-08:17,0 mm² (Cv=1,0)
    4H230C-08:13,6 mm² (Cv=0,8)     		4H310-10:28,0 mm² (Cv=1,65)
    4H330C-10:21,3 mm² (Cv=1,25)
    Počet pozícií 5-portový 2-polohový 5-portový 3-polohový 5-portový 2-polohový 5-portový 3-polohový 5-portový 2-polohový 5-portový 3-polohový 5-portový 2-polohový 5-portový 3-polohový
    Mazanie [Poznámka 2] Nie
    Rozsah prevádzkového tlaku 0~1,0MPa (0~145psi)
    Zaručená odolnosť voči tlaku 1,5 MPa (215 psi)
    Prevádzková teplota -20 ~ 70 ℃
    Materiál tela hliník
    Prevádzkový uhol výkyvu ±15° ±8,5° ±15° ±8,5° ±18° ±10° ±18° ±10°
    [Poznámka 1] Pre prijímač sú k dispozícii zuby G a NPT.
    [Poznámka 2] Ak existuje olejové mazanie, nesmie sa zastaviť uprostred a odporúčané mazivo je ISO VG32 alebo olej rovnakej triedy.
    [Poznámka 3] Efektívna plocha prierezu a hodnoty Cv sú vypočítané na základe údajov testovacieho toku.

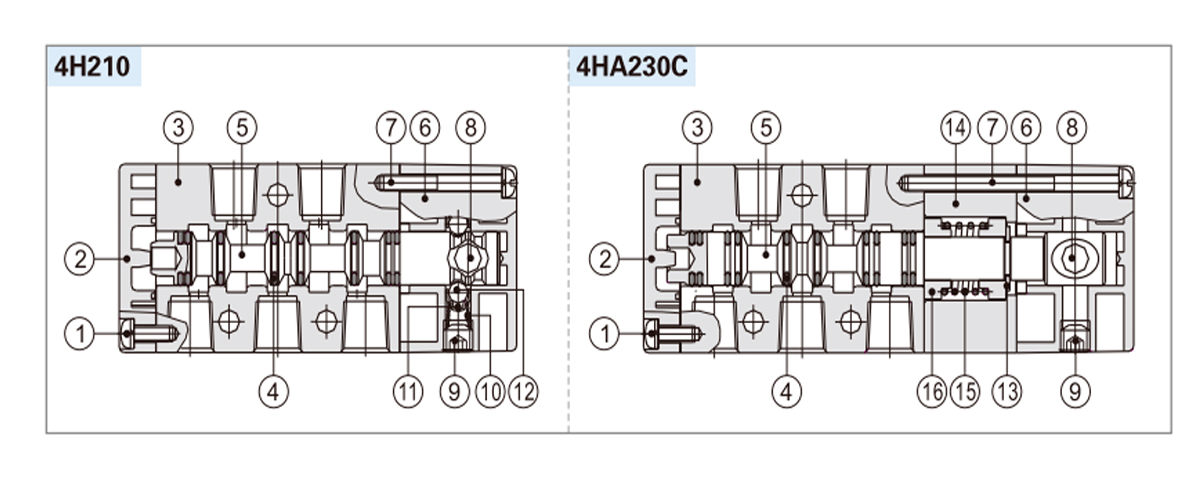

  • NIE Meno NIE Meno
    1 Phillips skrutky s okrúhlou hlavou 9 Dorazová skrutka so šesťhrannou hlavou
    2 Spodný kryt 10 jar
    3 Telo 11 Chránič lopty
    4 O-krúžok 12 Lopta
    5 Cievka 13 E-krúžok
    6 Manuálne ovládaný horný kryt ventilu 14 Bočný kryt
    7 Phillips skrutky s okrúhlou hlavou 15 jar
    8 Hlava hriadeľa 16 Spätný držiak

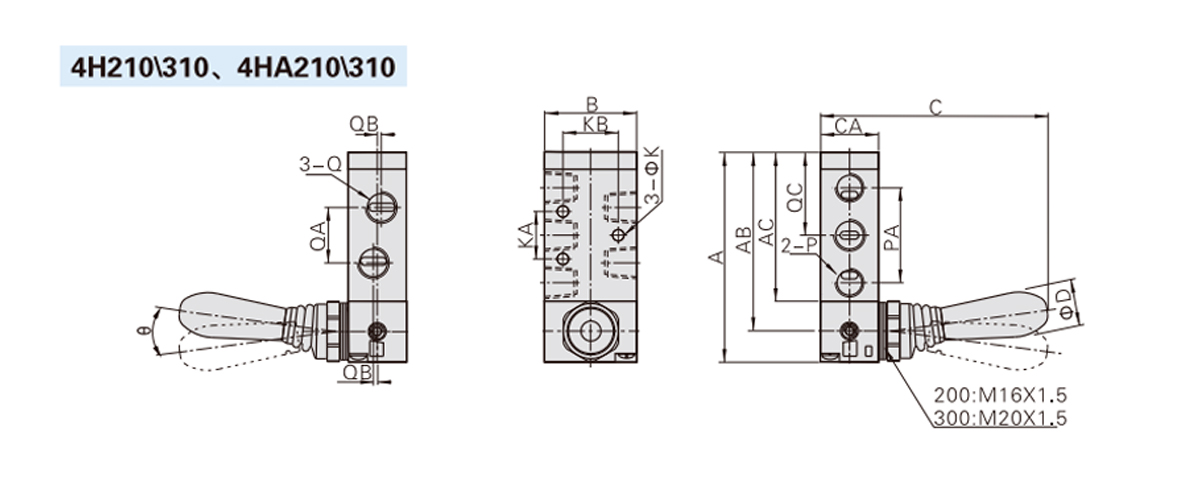

    Model/Symbol A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4H210-06
    4HA210-06     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 15
    4H210-08
    4HA210-08     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 15
    4H310-08
    4HA310-08     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 18
    4H310-10
    4HA310-10     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 18

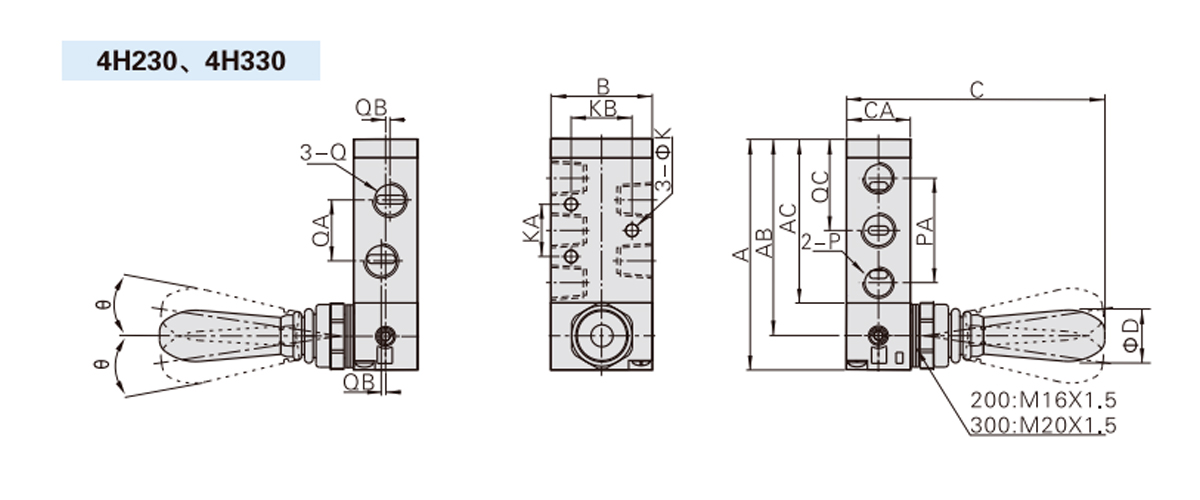

    Model/Symbol A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4H230C-06
    4H230E-06     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4H230C-08
    4H230E-08'     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4H330C-08
    4H330E-08     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4H330C-10
    4H330E-10     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10

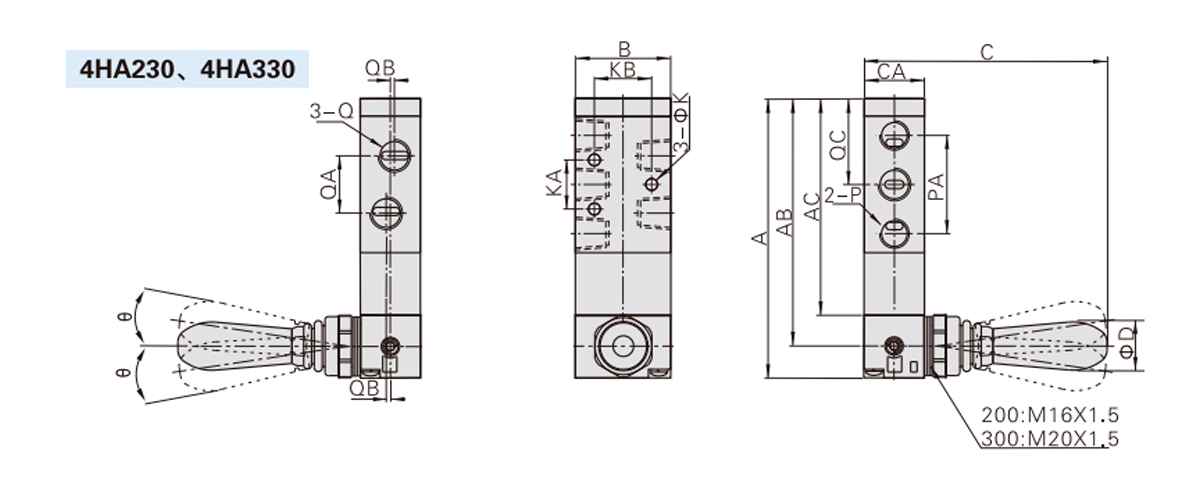

    Model/Symbol A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4HA230C-06
    4HA230E-06     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4HA230C-08
    4HA230E-08     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4HA330C-08
    4HA330E-08     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4HA330C-10
    4HA330E-10     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10
