4HV séria 2/3 4-cestný ručný ventil Dodávatelia

Domov / Produkty / Komponenty pneumatického ovládania / Manuálny regulačný ventil / 4HV séria 2/3 4-cestný ručný ventil

4HV séria 2/3 4-cestný ručný ventil 4HV séria 2/3 4-cestný ručný ventil 4HV séria 2/3 4-cestný ručný ventil 4HV séria 2/3 4-cestný ručný ventil
  • 4HV séria 2/3 4-cestný ručný ventil
  • 4HV séria 2/3 4-cestný ručný ventil
  • 4HV séria 2/3 4-cestný ručný ventil
  • 4HV séria 2/3 4-cestný ručný ventil
Manuálny regulačný ventil

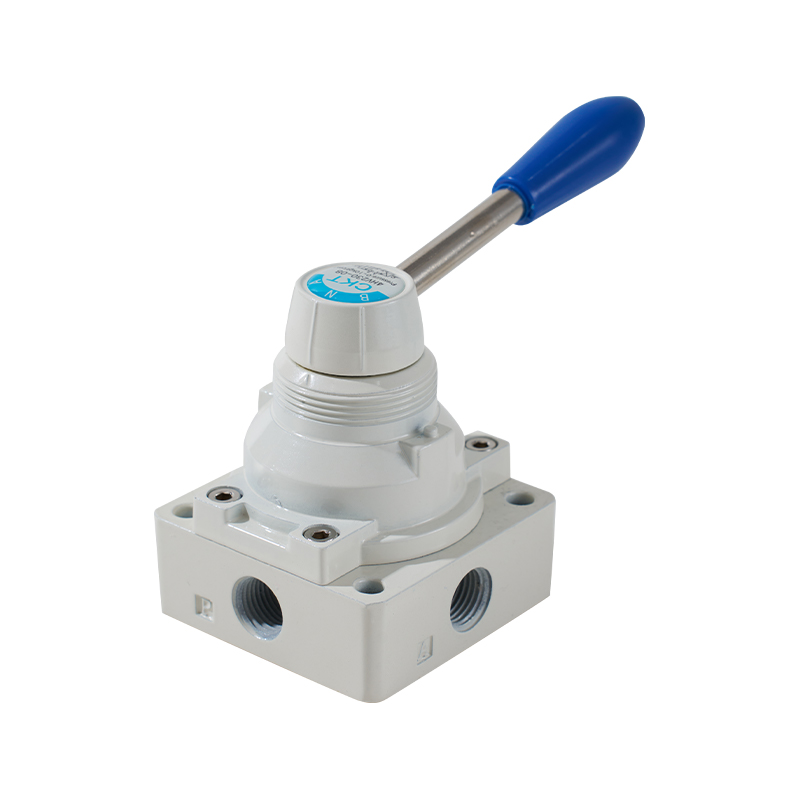

4HV séria 2/3 4-cestný ručný ventil

1. Ľahká spätná rotácia, dobrý pocit z ruky, presné polohovanie;
2. Veľká efektívna prietoková plocha, malá tlaková strata;
3. K dispozícii sú dva typy inštalácie: panelová a spodná, panelová inštalácia s montážnymi maticami.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:2-polohový 5-cestný pneumatický nožný ventil série 4F
ĎALŠÍ:5-cestný manuálny ventil série 4H
  • Štandardná špecifikácia
    Model 4HV2□□
    -06 (L)     		4HV2□□
    -08 (L)     		4HV3□□
    -08 (L)     		4HV3□□
    -10 (L)     		4HV4□□
    -15 (L)     		4HV4□□
    -20 (L)
    Tekutina Vzduch (filtrovaný 40μm filtračným prvkom)
    Akcia Manuálne ovládanie typu s priamym účinkom
    Veľkosť portu PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Efektívna sekčná oblasť 14,0 mm²
    (Cv=0,78)     		16,0 mm²
    (Cv=0,89)     		30,0 mm²
    (Cv=1,67)     		33,0 mm²
    (Cv=1,83)     		88,0 mm²
    (Cv=4,89)     		95,0 mm²
    (Cv=5,27)
    pozícia 4 port 2 pozície, 4 port 3 pozície
    Mazanie Nevyžaduje sa
    Rozsah prevádzkového tlaku 0~1,0MPa (0~145psi)
    Dôkazný tlak 1,5 MPa (215 psi)
    Prevádzková teplota -20 ~ 70 ℃
    Prevádzkový uhol 90°(45°ak 4 porty 3 pozície)

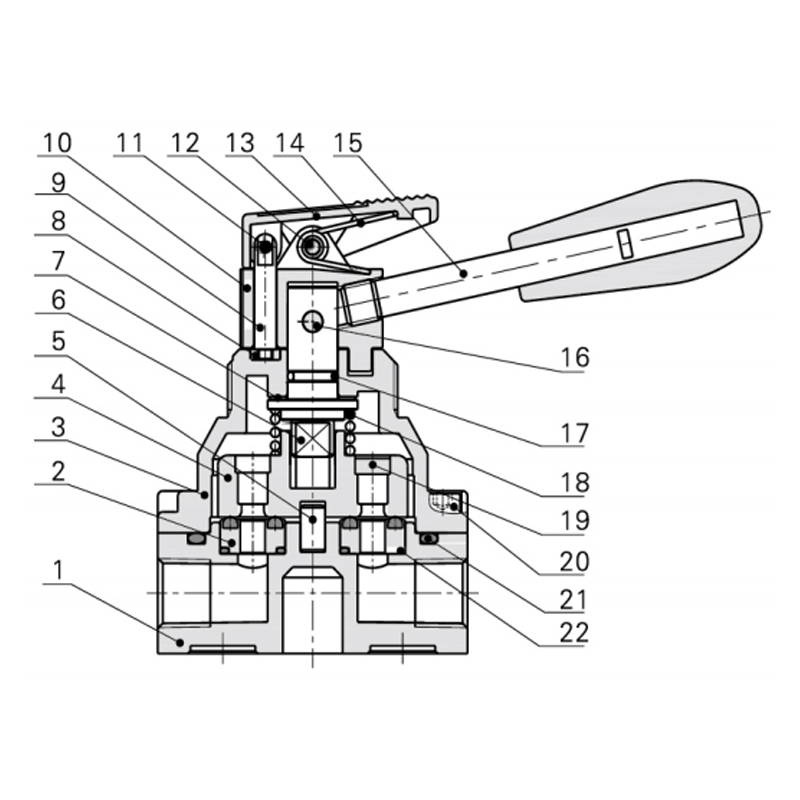

  • Položka Model Položka Model
    1 Hlavné telo 12 Pin-1
    2 Základňa tesnenia 13 Predný obal
    3 Kryt ventilu 14 jar
    4 Zástrčka ventilu 15 Rukoväť
    5 Pin stĺpca 16 Pin-2
    6 Hriadeľ 17 Hriadeľ O Ring
    7 Podložka 18 jar
    8 Upevňovacia doska 19 Železná doska
    9 Zaisťovací kolík 20 Upevňovacia skrutka
    10 Ventilový uzáver 21 Hlavné telo O-ring
    11 jar Pin 22 Základňa tesnenia O-ring

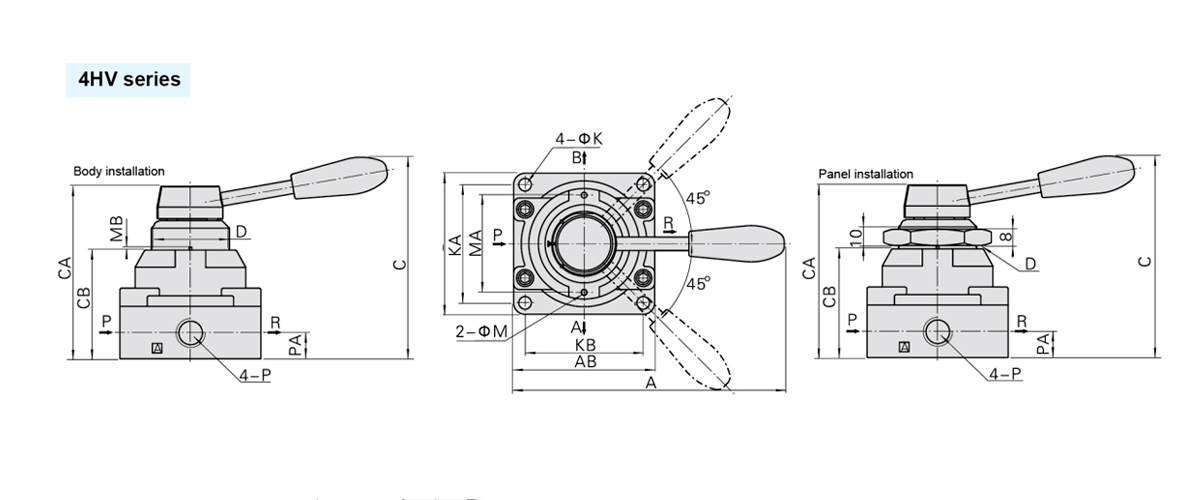

    Model /Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34 × 1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34 × 1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40 × 1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40 × 1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52 × 1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52 × 1,5 6.5 89 81 3 64 2 PT3/4 18

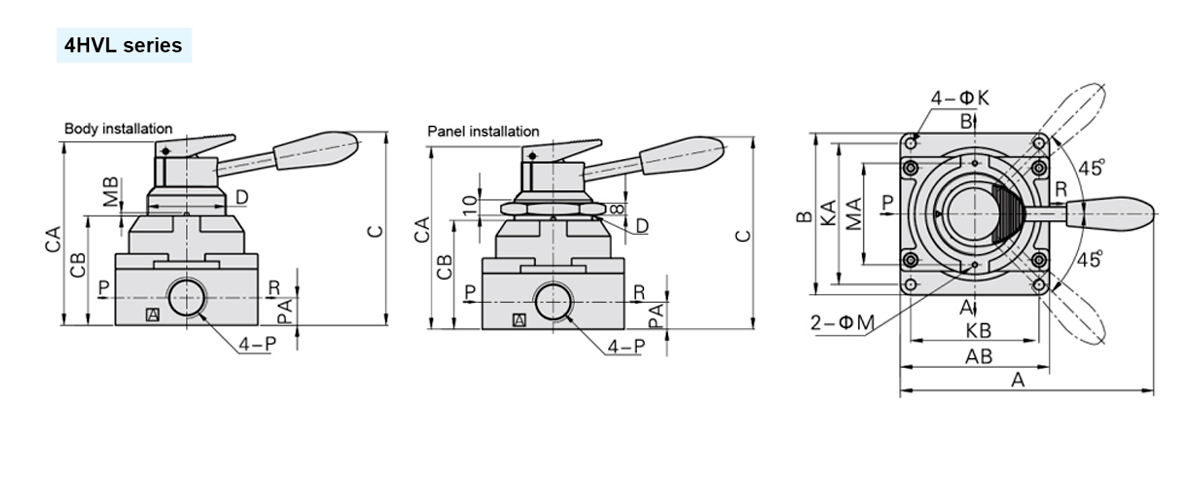

    Model/Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34 × 1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34 × 1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40 × 1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40 × 1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52 × 1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52 × 1,5 6.5 89 81 3 64 2 PT3/4 18
