Minivalec z nehrdzavejúcej ocele série CM2 (dvojčinný) Dodávatelia

Domov / Produkty / Vzduchový valec / Mini valec / Minivalec z nehrdzavejúcej ocele série CM2 (dvojčinný)

Minivalec z nehrdzavejúcej ocele série CM2 (dvojčinný) Minivalec z nehrdzavejúcej ocele série CM2 (dvojčinný)
  • Minivalec z nehrdzavejúcej ocele série CM2 (dvojčinný)
  • Minivalec z nehrdzavejúcej ocele série CM2 (dvojčinný)
Mini valec

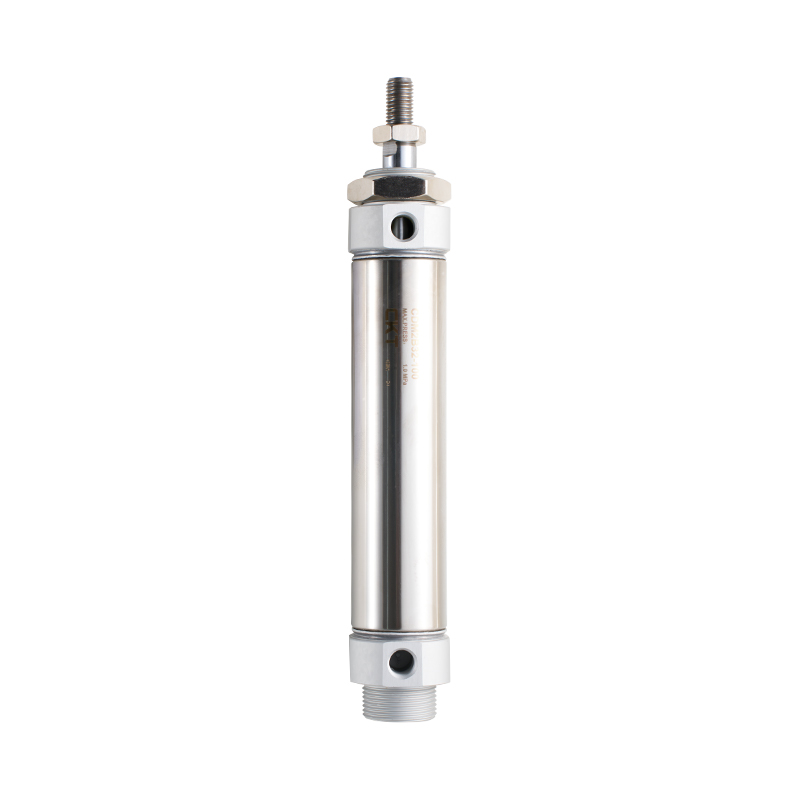

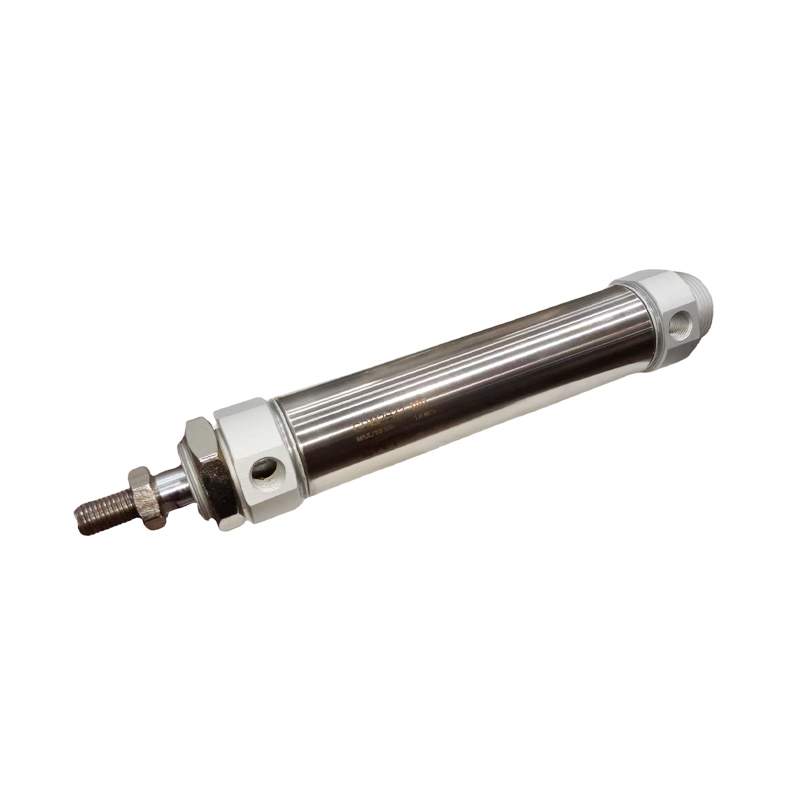

Minivalec z nehrdzavejúcej ocele série CM2 (dvojčinný)

Minivalec z nehrdzavejúcej ocele série CM2 (dvojčinný) je kompaktný ovládač z nehrdzavejúcej ocele navrhnutý pre pracovné podmienky s obmedzeným priestorom. Má dvojčinnú hnaciu silu, berúc do úvahy odolnosť proti korózii a štrukturálnu pevnosť, a je vhodný pre scenáre automatizácie s vysokými požiadavkami na odolnosť voči prostrediu a spoľahlivosť.

Základné vlastnosti:
· Prispôsobivosť dvojitého nárazníka: Vzduchový nárazník a nárazník s gumenou podložkou sú k dispozícii v dvoch konfiguráciách, aby vyhovovali požiadavkám na koncové brzdenie pri rôznych podmienkach zaťaženia.
· Ľahká konštrukcia odolná voči korózii: Hliníkový predný a zadný kryt znižuje celkovú hmotnosť a valec z nehrdzavejúcej ocele poskytuje základnú antikoróznu a koróznu bariéru.
·Základná tolerancia korózneho prostredia: Udržiavajte stabilnú prevádzku v prostrediach so slabou kyslou/zásaditou hmlou, vlhkosťou alebo miernym chemickým prostredím.
·Modulárne inštalačné rozhranie: Podporuje rôzne štandardné inštalačné príslušenstvo (ako sú čapy, pätky, príruby atď.), ktoré je možné flexibilne kombinovať podľa rozloženia priestoru zariadenia.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Minivalec z nehrdzavejúcej ocele série CM2 (jednočinný)
ĎALŠÍ:Minivalec z nehrdzavejúcej ocele série CJ2 (jednočinný)
  • Priemer valca (mm) 20 25 32 40
    Použitá kvapalina Vzduch (bez oleja*)
    Prevádzkový režim Dvojčinné
    Maximálny prevádzkový tlak 1,0 MPa
    Minimálny prevádzkový tlak 0,05 MPa
    Teplota okolia a kvapaliny Nemagnetický spínač: -10°C až 70°C, magnetický spínač: -10°C až 60°C
    Rýchlosť piestu 50~750 mm/s
    Ukladanie do vyrovnávacej pamäte Gumené odpruženie/vzduchové odpruženie
    Tolerancia dĺžky zdvihu (mm) 1.40
    * Mazanie Nevyžaduje sa
    Priemer pripojenia (Rc) 1/8 1/8 1/8 1/4
    *Ak je potrebné olejovanie, použite turbínový olej č. 1 ISOVG32.

  • Tabuľka modelov cestovných/magnetických spínačov
    Priemer valca
    (mm)     		Štandardný zdvih
    (mm) Poznámka 1     		Magnetický spínač Model Poznámka 2) Inštalačná časť Model  Poznámka 3 Model prstencového pásu
    20 25,50,75,100,
    125 150 200,
    250 300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Poznámka 1) K dispozícii sú neštandardné možnosti cestovania.
    Poznámka 2) Špecifikácie a charakteristiky magnetických spínačov nájdete v sérii magnetických spínačov.
    Označenie dĺžky drôtu: Bez označenia - 0,5 m, L - 3 m, Z - 5 m. Príklad: M9N, M9NL.
    Poznámka 3) Montážne diely a modely prstencového remeňa sa musia na použitie objednať spolu.

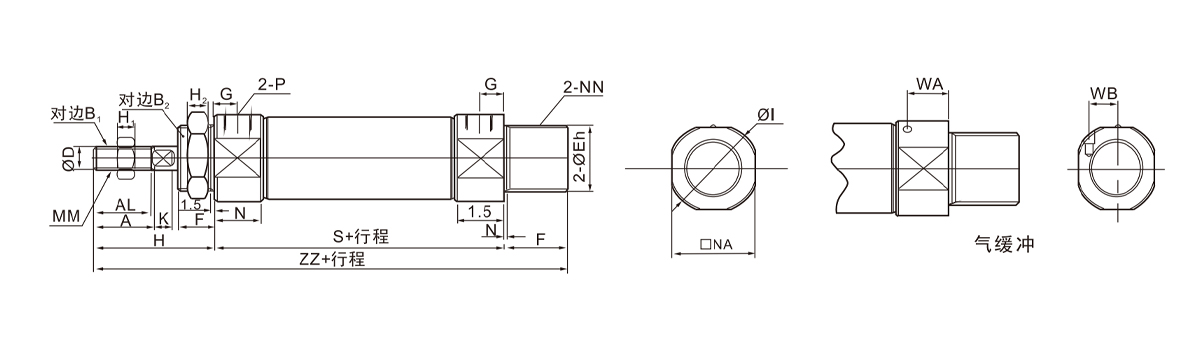

  • Priemer valca Cestovný itinerár A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8 × 1,25 15 24 M20 × 1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10 × 1,25 15 30 M26 × 1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10 × 1,25 15 34.5 M26 × 1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14 × 1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

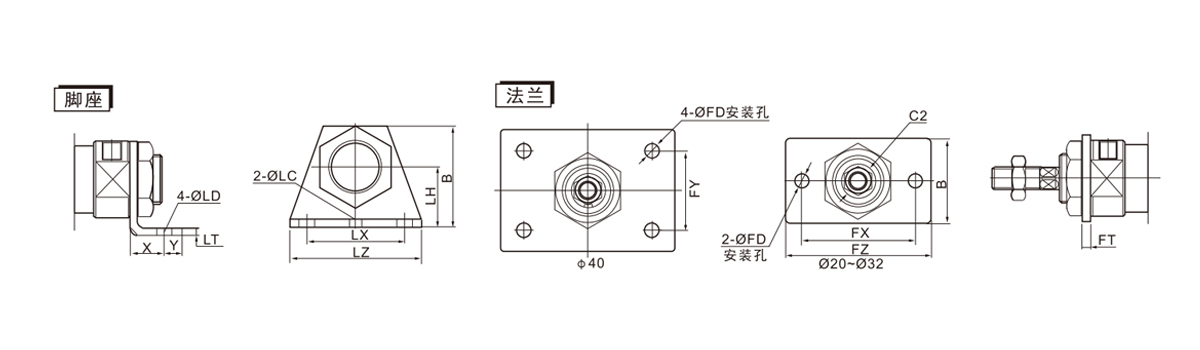

    Použiteľný priemer valca
    (mm)     		Opierka na nohy Príruba
    Číslo dielu X Y ØLD ØLC LX LZ LH LT B Číslo dielu FD FY FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

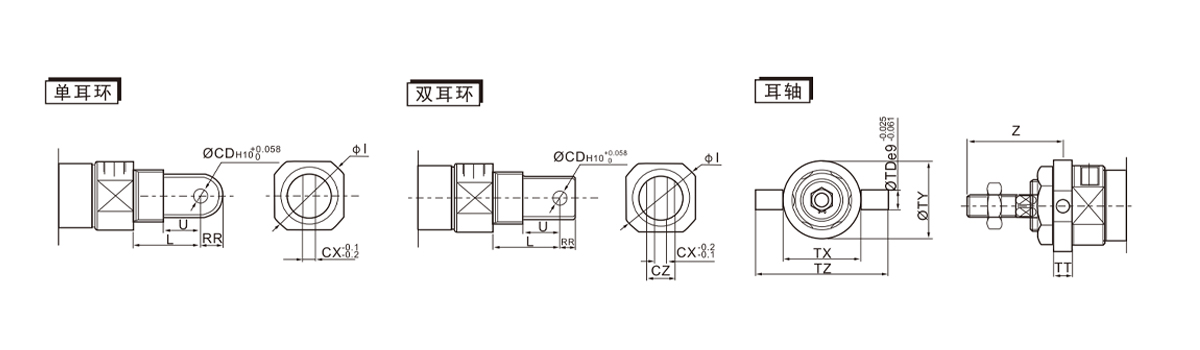

    Použiteľný priemer valca
    (mm)     		Jedna náušnica Dvojité náušnice Typ ucha nápravy
    Číslo dielu L U RR Øl ØCD CX Číslo dielu L U RR ØCD CX CZ Øl Číslo dielu TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

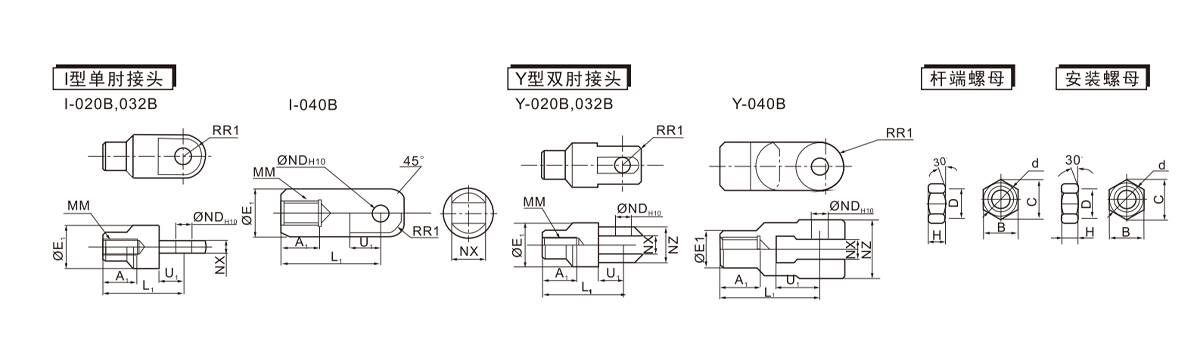

    Použiteľný priemer valca
    (mm)     		Jednoduchý lakťový kĺb typu I Dvojitý lakťový kĺb typu Y Koncová matica tyče Nainštalujte maticu.
    Číslo dielu A1 E1 L1 MM ØND H10 NX R1 U Číslo dielu A1 E1 L1 MM ØND NX NZ R1 U1 Číslo dielu B C d H Číslo dielu B C d H D
    20 1-020B 16 20 36 M8 × 1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8 × 1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8 × 1,25 5 SN-020B 26 30 M20 × 15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10 × 1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10 × 1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10 × 1,25 6 SN-032B 32 37 M26 × 15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14 × 1,5 8 SN-040B 41 47.3 M32 × 20 10 40.5
    0 -0,3 0.1

    Použiteľný priemer valca
    (mm)     		Cestovný itinerár A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8 × 1,25 15 24 M20 × 1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10 × 1,25 15 30 M26 × 1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10 × 1,25 15 34.5 M26 × 1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14 × 1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

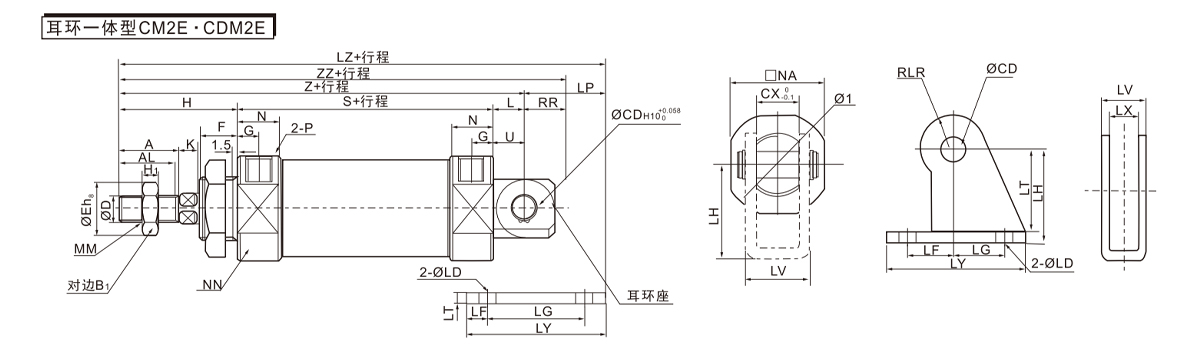

    Držiak na náušnice
    Použiteľný priemer valca
    (mm)     		Číslo dielu LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
