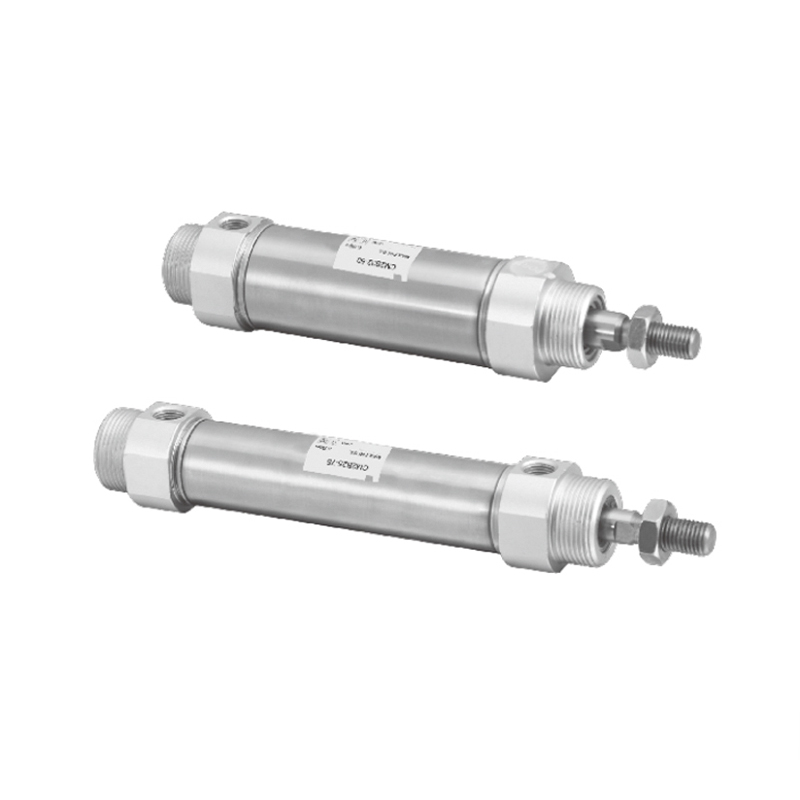

Minivalec z nehrdzavejúcej ocele série CM2 (jednočinný)
  • Minivalec z nehrdzavejúcej ocele série CM2 (jednočinný)
Mini valec

Minivalec z nehrdzavejúcej ocele série CM2 (jednočinný)

Mini valec z nehrdzavejúcej ocele série CM2 (jednočinný) je mini valec z nehrdzavejúcej ocele so sofistikovaným dizajnom. Prijíma jednočinný princíp pohonu a je vhodný najmä do priestorovo obmedzených a čistých prostredí odolných voči korózii. Jeho jadro sa spolieha na zapnutie a vypnutie hnacieho média a vstavanej pružiny na dosiahnutie smerového pohybu a automatického resetovania piestnej tyče.

· Piestna tyč sa pri jazde vysunie a pružina sa po odstránení tlaku vynuluje: Keď hnacie médium pôsobí na valec, prekoná silu zabudovanej pružiny a tlačí piestnu tyč smerom von, aby vykonala prácu; akonáhle je hnacie médium odstránené alebo prerušené, stlačená pružina okamžite uvoľní uloženú energiu a prinúti piestnu tyč, aby sa stabilne a spoľahlivo stiahla do počiatočnej polohy.
· Piestna tyč sa pri jazde stiahne a pružina sa vysunie, keď sa tlak uvoľní: Keď hnacie médium pôsobí na valec, stlačí zabudovanú pružinu a súčasne vtiahne piestnu tyč dovnútra; po odstránení alebo prerušení hnacieho média dominuje resetovacia sila pružiny, ktorá aktívne tlačí piestnu tyč smerom von a vracia sa do pôvodného vysunutého stavu.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Mini valce z nehrdzavejúcej ocele série MA
ĎALŠÍ:Minivalec z nehrdzavejúcej ocele série CM2 (dvojčinný)
  • Priemer valca (mm) 20 25 32 40
    Použitá kvapalina Vzduch
    Prevádzkový režim Jednočinný
    Maximálny prevádzkový tlak 1,0 MPa
    Minimálny prevádzkový tlak 0,18 MPa (stlačenie pružiny), 0,23 MPa (predĺženie pružiny)
    Teplota okolia a kvapaliny Nemagnetický spínač: -10°C až 70°C, magnetický spínač: -10°C až 60°C
    Rýchlosť piestu 50 ~ 750 mm/s
    Ukladanie do vyrovnávacej pamäte Gumené odpruženie
    Tolerancia zdvihu (mm) 1.4
    0
    * Mazanie Nevyžaduje sa
    Priemer pripojenia Rc 1/8 1/8 1/8 1/4
    *Ak je potrebné olejovanie, použite turbínový olej č. 1 ISOVG32.

  • Tabuľka modelov cestovných/magnetických spínačov
    Priemer valca (mm) Štandardný zdvih (mm) Model magnetického spínača   Poznámka 1) Model inštalačnej časti   Poznámka 2) Model prstencového pásu
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Poznámka 1) Špecifikácie a charakteristiky magnetických spínačov nájdete v sérii magnetických spínačov.
    Indikácia dĺžky vodiča: Bez označenia - 0,5 m, L - 3 m, Z - 5 m
    Príklad: M9N, M9NL.
    Poznámka 2) Montážne diely a krúžky je potrebné objednať a použiť v kombinácii.

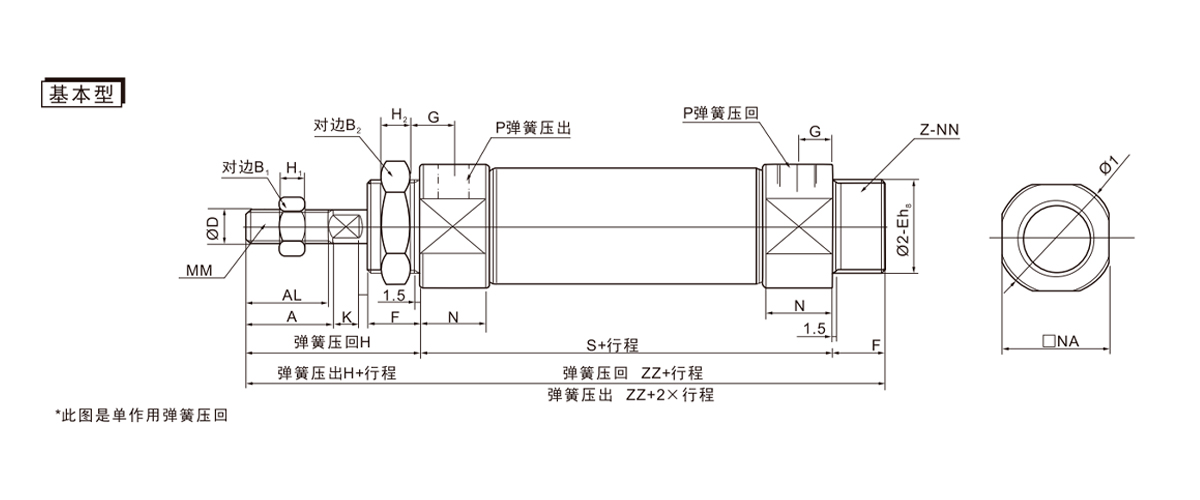

  • Priemer valca (mm) A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8 × 1,25 15 24 M20 × 1,5 1/8
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10 × 1,25 15 30 M26 × 1,5 1/8
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10 × 1,25 15 34.5 M26 × 1,5 1/8
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14 × 1,5 21.5 42.5 M32×2 1/4
    -0,039

    Itinerár 1~50 51~100 101 až 150 151-200 201 až 250
    Priemer valca S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

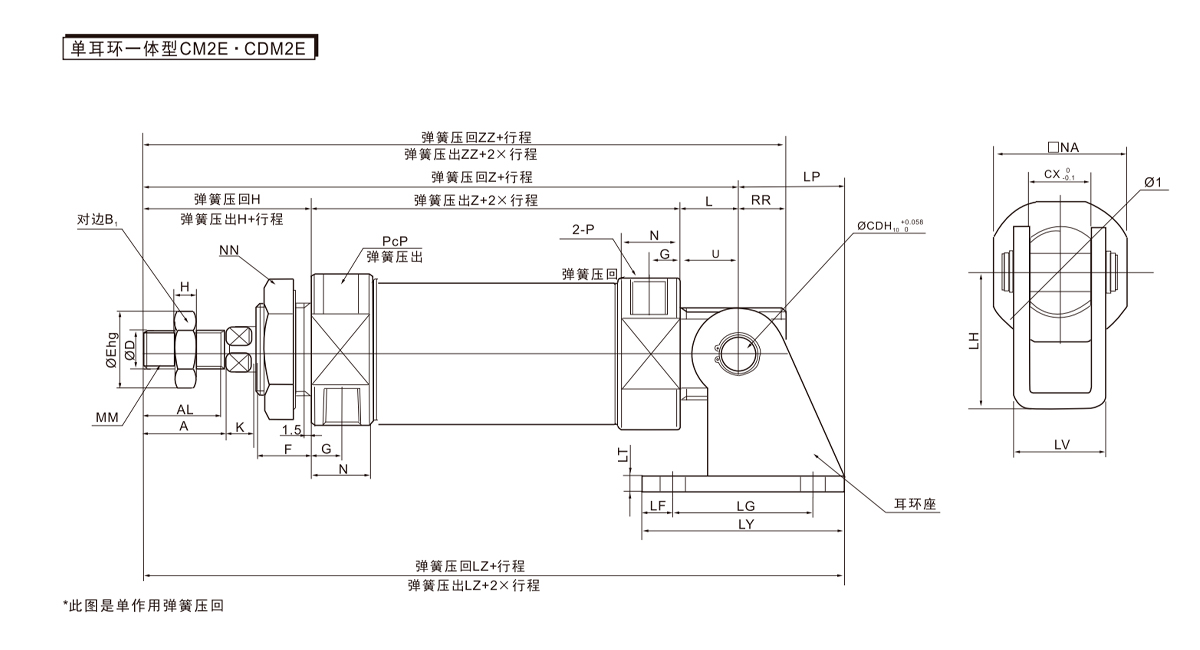

    Priemer valca (mm) A AL B1 CD CX D E F G H H1 I K L MM N NA NN P PR U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8 × 1,25 15 24 M20 × 1,5 1/8 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10 × 1,25 15 30 M26 × 1,5 1/8 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10 × 1,25 15 34.5 M26 × 1,5 1/8 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14 × 1,5 21.5 42.5 M32×2 1/4 12 14.5
    -0,039

    Itinerár 1~50 51~100 101 až 150 151-200 201 až 250
    Priemer valca S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Číslo dielu Priemer valca (mm) LD LF LG LH LP LT LV LY 1~50 51~100 101 až 150 151-200 201 až 250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
