Mini valce z nehrdzavejúcej ocele série MA Dodávatelia

Domov / Produkty / Vzduchový valec / Mini valec / Mini valce z nehrdzavejúcej ocele série MA

Mini valce z nehrdzavejúcej ocele série MA Mini valce z nehrdzavejúcej ocele série MA
  • Mini valce z nehrdzavejúcej ocele série MA
  • Mini valce z nehrdzavejúcej ocele série MA
Mini valec

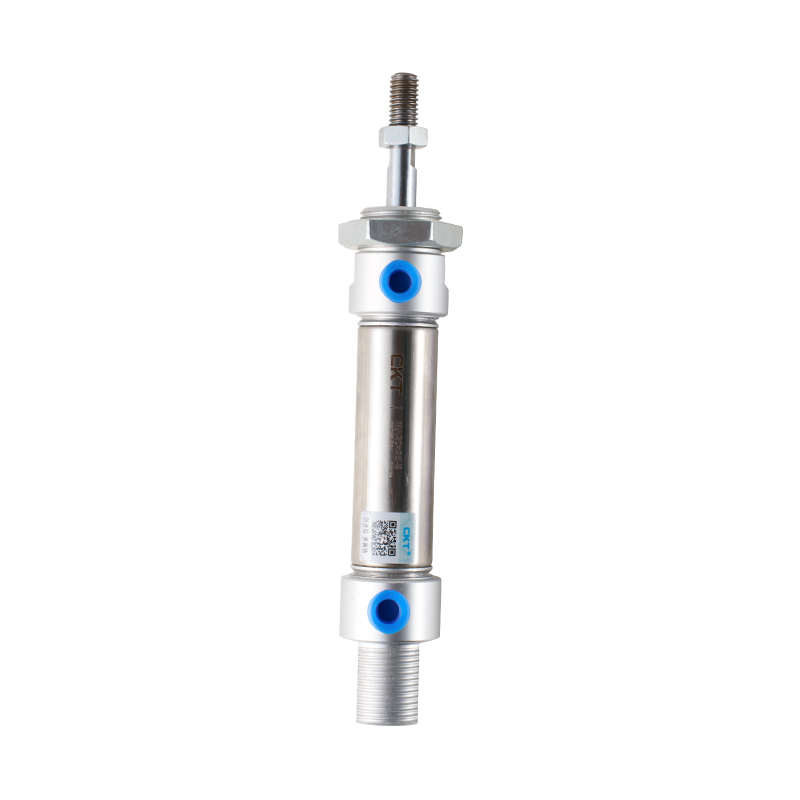

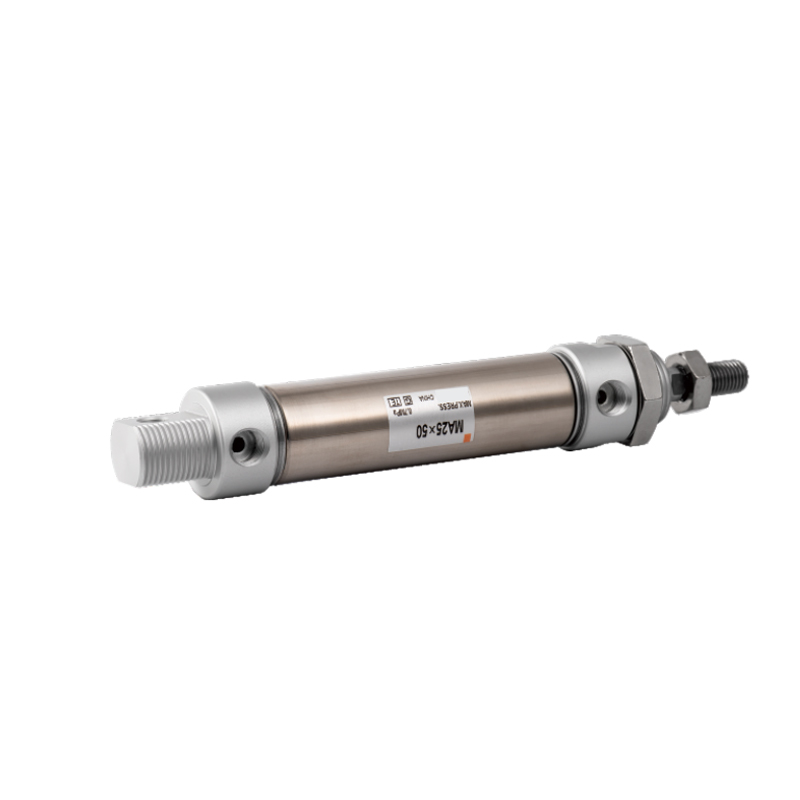

Mini valce z nehrdzavejúcej ocele série MA

1. Tesnenie piestu využíva špeciálne tvarovanú obojsmernú tesniacu štruktúru s kompaktnou veľkosťou a funkciou skladovania oleja;
2. Predný a zadný kryt sú vybavené pevnými protikolíznymi podložkami na zníženie spätného nárazu valca;
3. Rôzne formy zadného krytu uľahčujú inštaláciu valca;
4. Predný a zadný kryt a telo valca z nehrdzavejúcej ocele majú nitovanú rolovaciu štruktúru so spoľahlivým spojením;
5. Telo valca používa vysoko presné rúrky z nehrdzavejúcej ocele s vysokou pevnosťou a odolnosťou proti korózii;
6. Pre zákazníkov sú k dispozícii valce rôznych špecifikácií a príslušenstvo na inštaláciu valcov;
7. Všetky valce v tejto sérii sú pripevnené magnetmi.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Mini valec z hliníkovej zliatiny série MAL
ĎALŠÍ:Minivalec z nehrdzavejúcej ocele série CM2 (jednočinný)
  • Vnútorný priemer (mm) 16 20 25 32 40 50 63
    Typ akcie MSAI  MTA Jednočinný typ -
    MAR - Recipročný typ
    MAI  MADI  MAJ Recipročný typ -
    MACI  MACDI   MACJ - Dvojčinný typ odpruženia
    pracovné médium Vzduch
    Rozsah prevádzkového tlaku Recipročný typ 0,1~1,0MPa (15~145Psi)
    Jednočinný typ 0,2~1,0MPa (28~145Psi)
    Zaručená odolnosť voči tlaku 1,5 MPa (215 Psi)
    Rozsah prevádzkových teplôt °C -20-70
    Rozsah prevádzkových otáčok Jednočinný typ:50~800mm/s
    Opakujúci sa typ: 30~800 mm/s
    Rozsah tolerancie cestovania 0~150*10        >150 14
    Typ vyrovnávacej pamäte Séria C-MAC, C-MACD, C-MACJ: Nastaviteľná vyrovnávacia pamäť;
    Ďalšie série: Protikolízne podložky
    * Priemer prevzatia M5 × 0,8 PT1/8 PT1/4
    *Pre pripojenie sú k dispozícii typy závitov NPT a G.

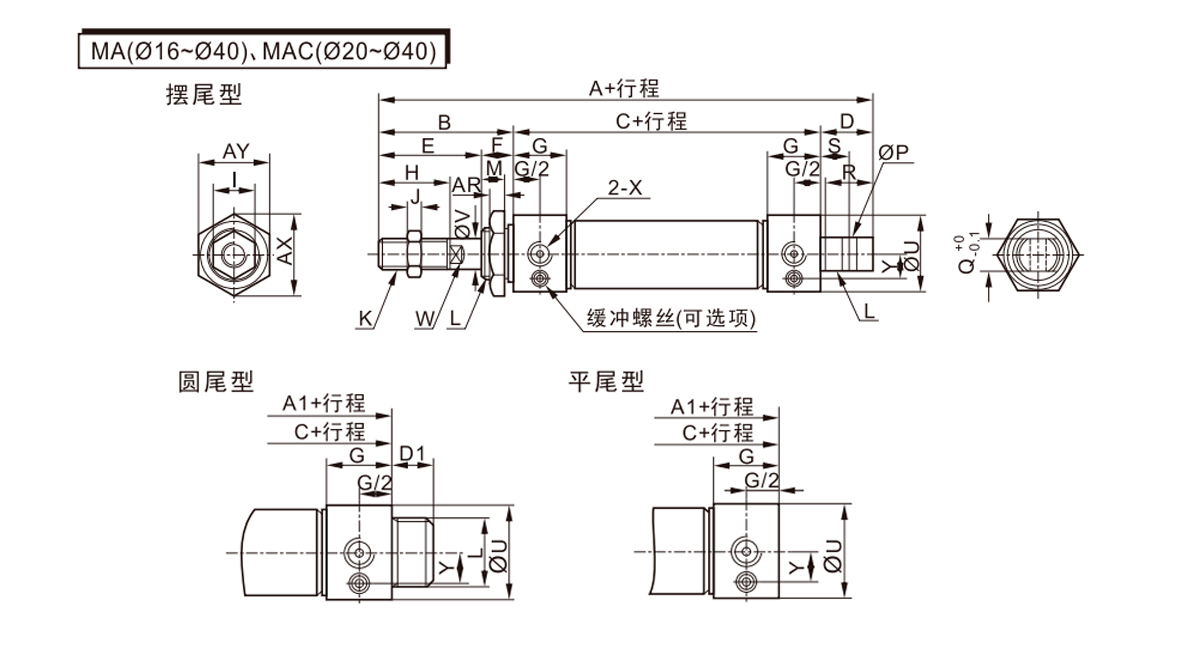

  • Vnútorný priemer/symbol A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR AX AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16 × 1,5 14 6 12 14 9 21 6 8 M5 × 0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8 × 1,25 M22 × 1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10 × 1,25 M22 × 1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10 × 1,25 M24 × 2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12 × 1,25 M30 × 2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

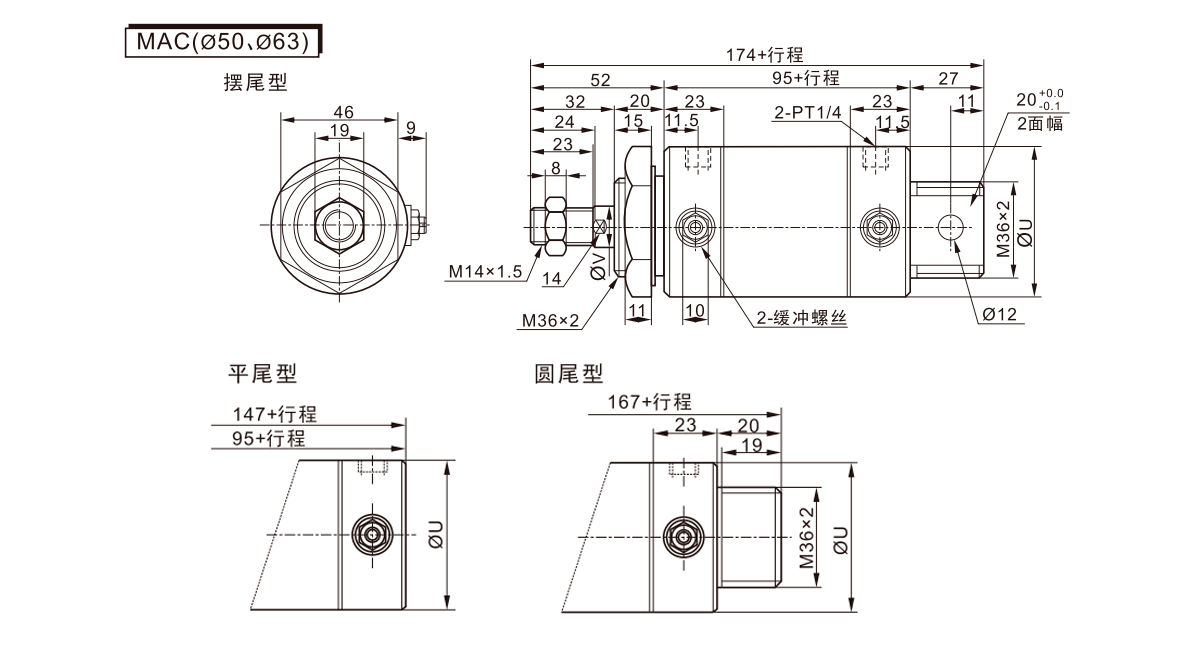

    Priemer valca/symbol U V
    50 53 16
    63 67 16

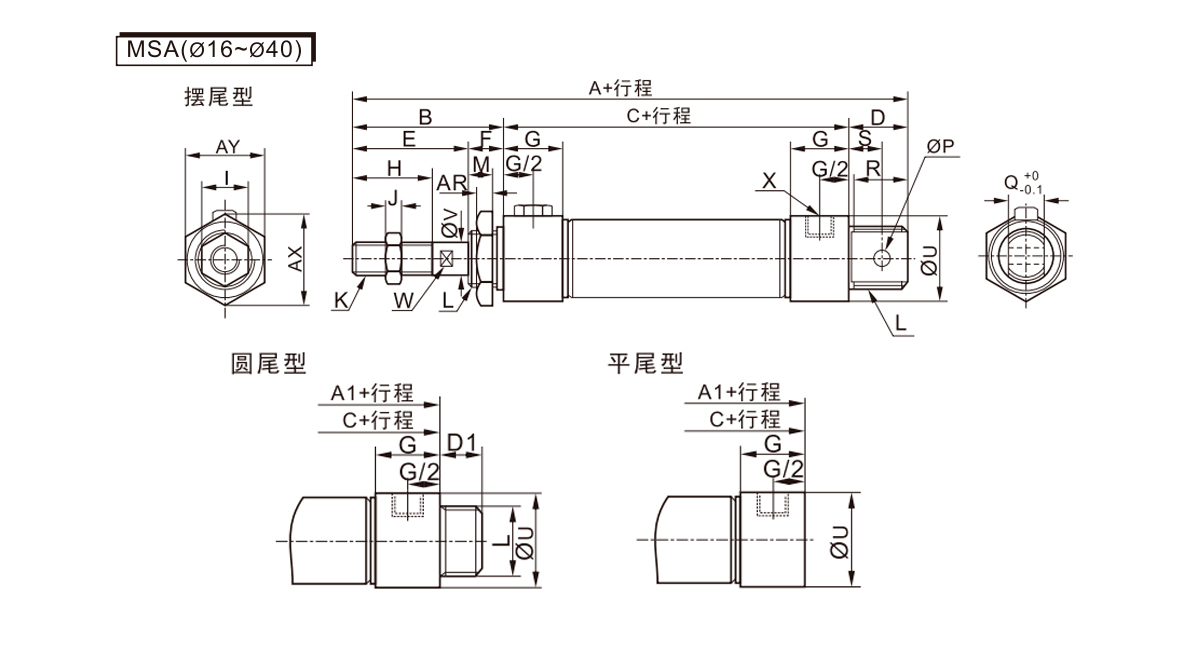

    Symbol A A1 B C D D1 E F G H I
    Vnútorný priemer/zdvih ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Vnútorný priemer/symbol J K L M P Q R S U V W X AR AX AY
    16 5 M6×1 M16 × 1,5 14 6 12 14 9 21 6 5 M5 × 0,8 5 25 22
    20 6 M8 × 1,25 M22 × 1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10 × 1,25 M22 × 1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10 × 1,25 M24 × 2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12 × 1,25 M30 × 2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

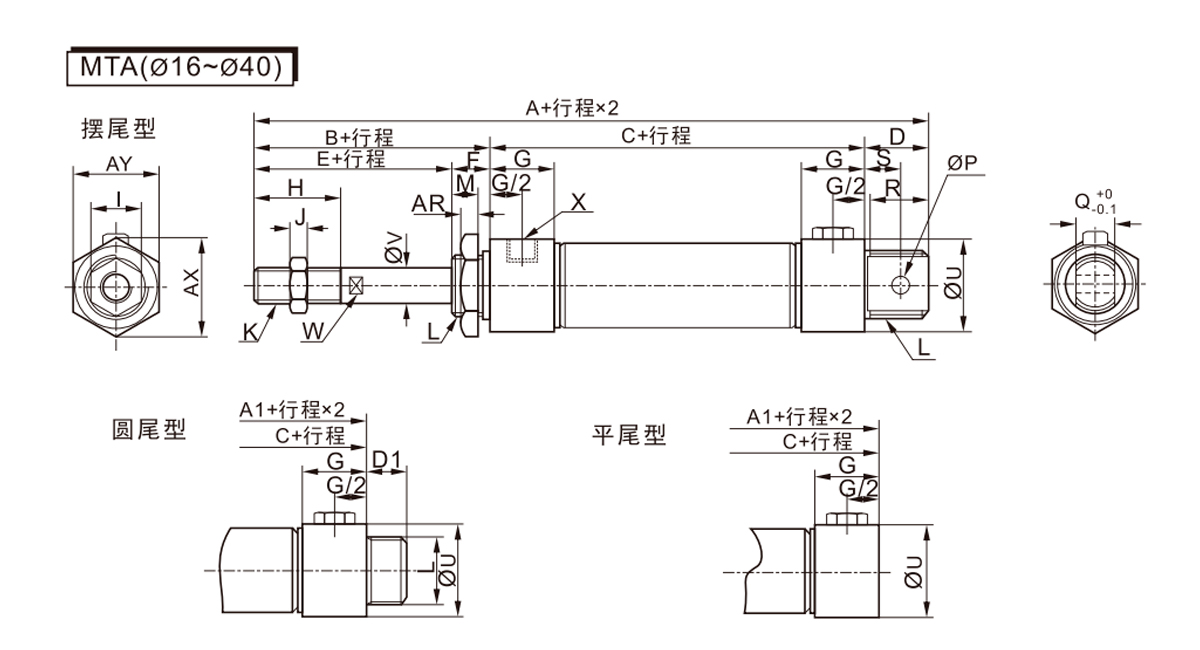

    Symbol A A1 B C D D1 E F
    Vnútorný priemer/zdvih ≤25 ≤50 ≤75 ≤ 100 ≤25 ≤50 ≤75 ≤ 100 ≤25 ≤50 ≤75 ≤ 100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Vnútorný priemer/symbol G H I J K L M P Q R S U V W X AR AX AY
    16 10 16 10 5 M6×1 M16 × 1,5 14 6 12 14 9 21 6 5 M5 × 0,8 6 25 22
    20 16 20 12 6 M8 × 1,25 M22 × 1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10 × 1,25 M22 × 1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10 × 1,25 M24 × 2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12 × 1,25 M30 × 2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

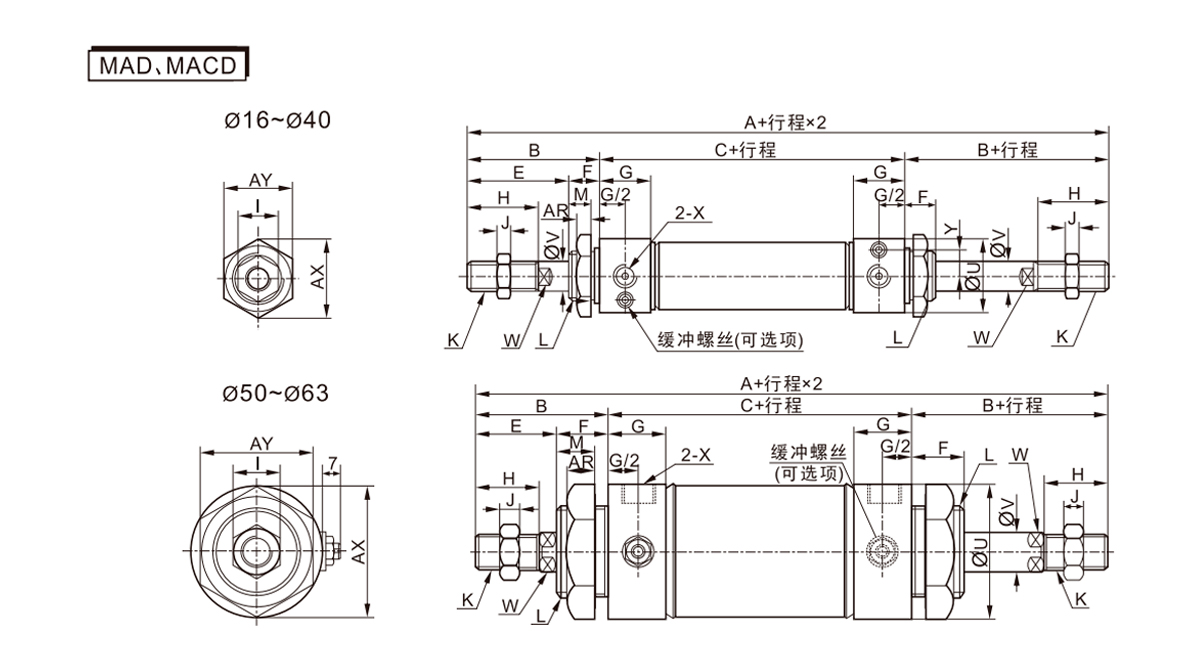

    Vnútorný priemer/symbol A B C E F G H I J K L M U V W X AR AX AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16 × 1,5 14 21 6 5 M5 × 0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8 × 1,25 M22 × 1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10 × 1,25 M22 × 1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10 × 1,25 M24 × 2,0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12 × 1,25 M30 × 2,0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14 × 1,5 M36 × 2,0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14 × 1,5 M36 × 2,0 15 67 16 14 PT1/4 11 53 46 -

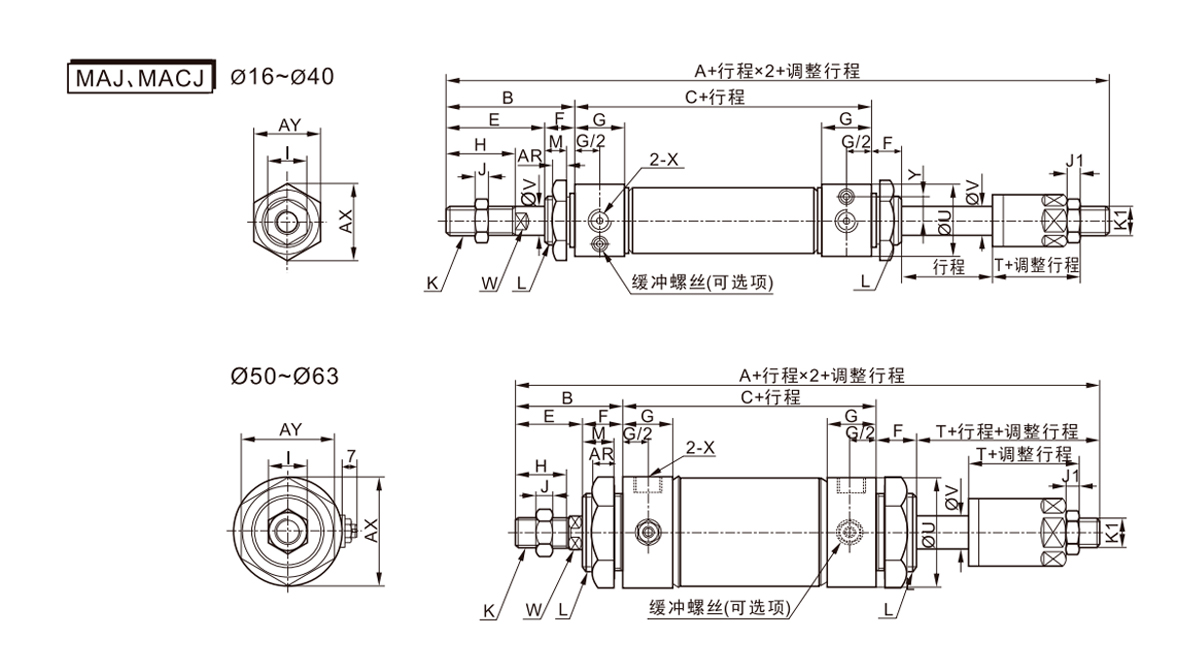

    Vnútorný priemer/symbol A B C E F G H I J J1 K K1 L M U V W X AR AX AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16 × 1,5 14 21 6 5 M5 × 0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8 × 1,25 M8 × 1,25 M22 × 1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10 × 1,25 M10 × 1,25 M22 × 1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10 × 1,25 M10 × 1,25 M24 × 2,0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12 × 1,25 M12 × 1,25 M30 × 2,0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14 × 1,5 M12 × 1,25 M36 × 2,0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14 × 1,5 M12 × 1,25 M36 × 2,0 15 67 16 14 PT1/4 11 53 46 - 28

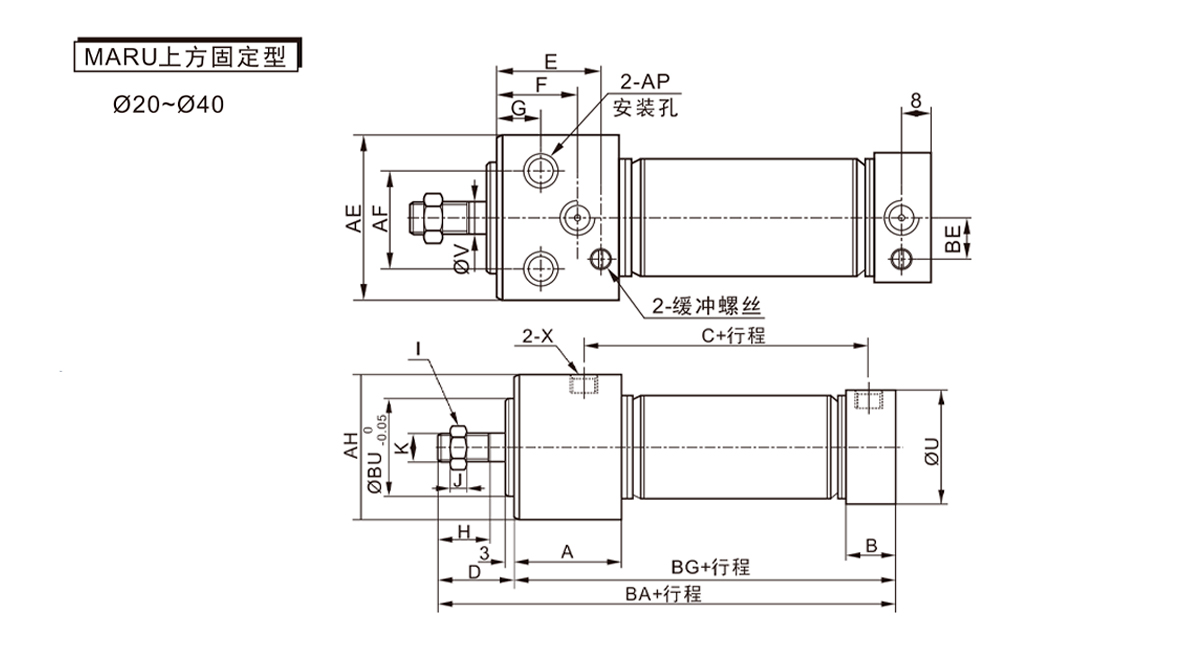

    Vnútorný priemer/symbol A B C D E F G H I J K U V X AE AF AP AH BA BE BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8 × 1,25 27 8 PT1/8 33.5 21 Ø9,5
    Hĺbka 6.5
    Priechodný otvor: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10 × 1,25 30 10 PT1/8 39 25 Ø11,0
    Hĺbka 7,5
    Priechodný otvor: Ø6,6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10 × 1,25 35 12 PT1/8 47 30 Ø14,0
    Hĺbka 10
    Priechodný otvor: 09,0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14 × 1,5 41.6 16 PT1/8 58.5 38 Ø17,5
    Hĺbka 12,5
    Priechodný otvor: Ø11     		52.3 132.6 15 97.6 32

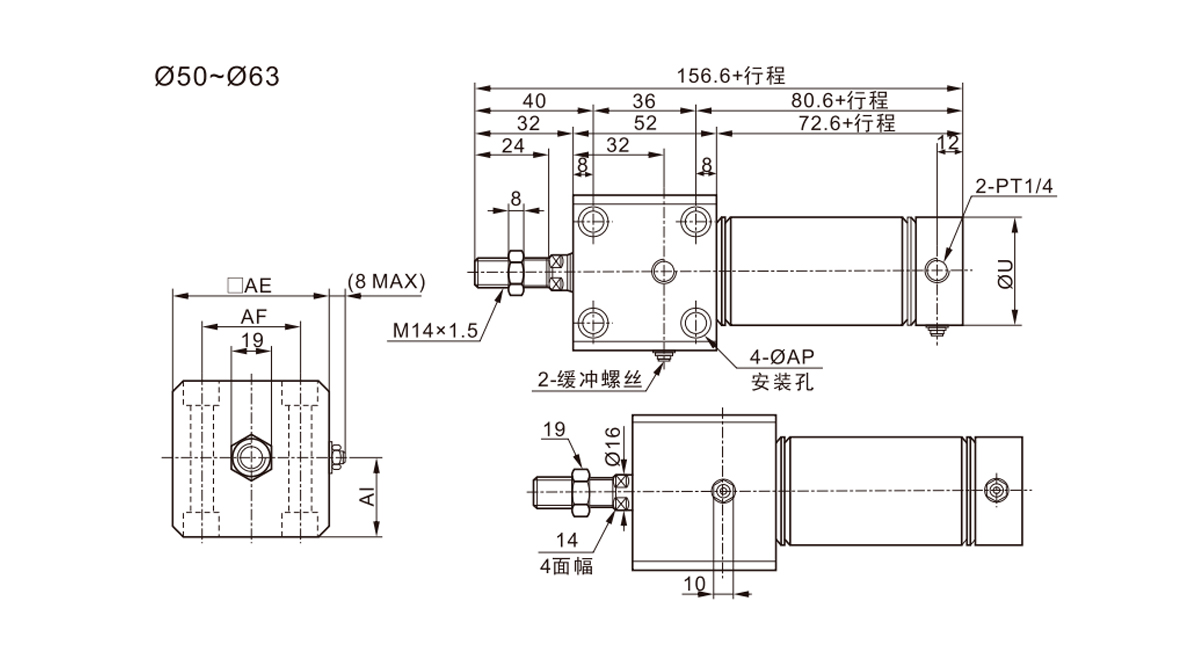

    Vnútorný priemer/symbol U AE AF Al AP
    50 53 62 44 31 Obojstranné: 011,0 dp 6,5
    Priechodný otvor: 06.6
    63 67 74 48 37 Obojstranné: Ø14,0 dp 8,5
    Priechodný otvor: Ø9,0

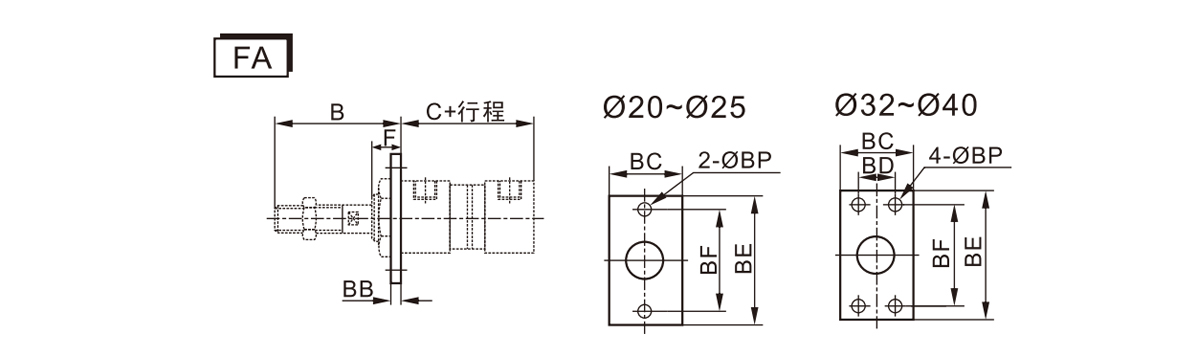

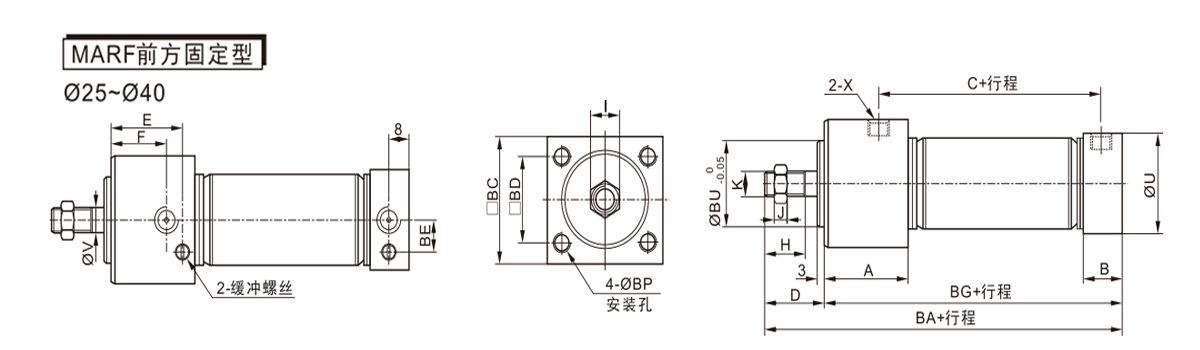

    Vnútorný priemer/symbol A B C D E F H 1 J K U V X BA BC BD BE BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8 × 1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 Hĺbka9 20
    25 29 16 59 33 24 22 22 17 9 M10 × 1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6 × 1,0 Hĺbka 11 26
    32 29 16 59 33 25 22 22 17 6 M10 × 1,25 35 12 PT1/8 122 42.5 30 12 89 M6 × 1,0 Hĺbka 11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14 × 1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8 × 1,25 Deep14 32

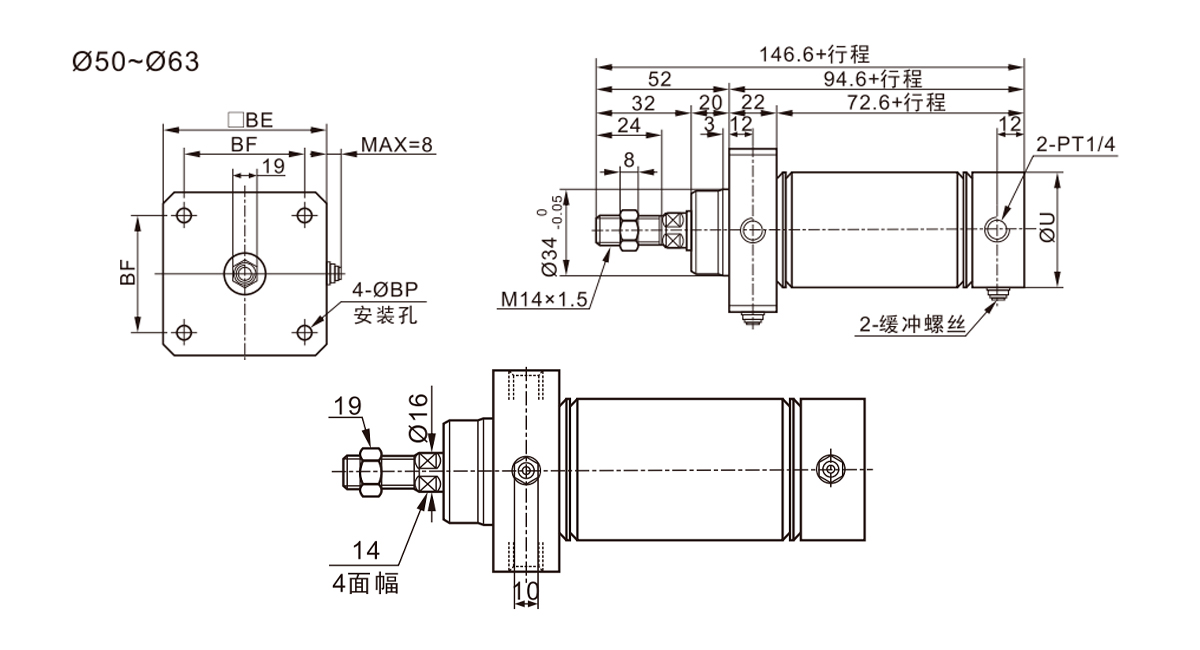

    Vnútorný priemer/symbol U BE BF BP
    50 53 62 48 6.6
    63 67 74 58 9

    Symbol B C (séria MA) C (séria MSA) BB BC BD BE BF BP F
    Vŕtanie/zdvih 0~50 51~100 101 až 150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

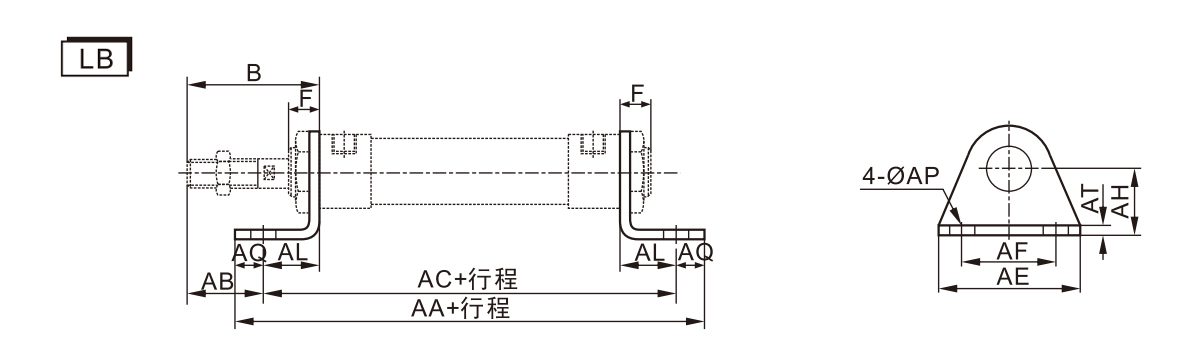

    Symbol B F AA (séria MA) AA (séria MSA) AB AC (séria MA) AC (séria MSA) AE AF AL AQ AP AT AH
    Vŕtanie/zdvih 0~50 51~100 101 až 150 0~50 51~100 101 až 150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

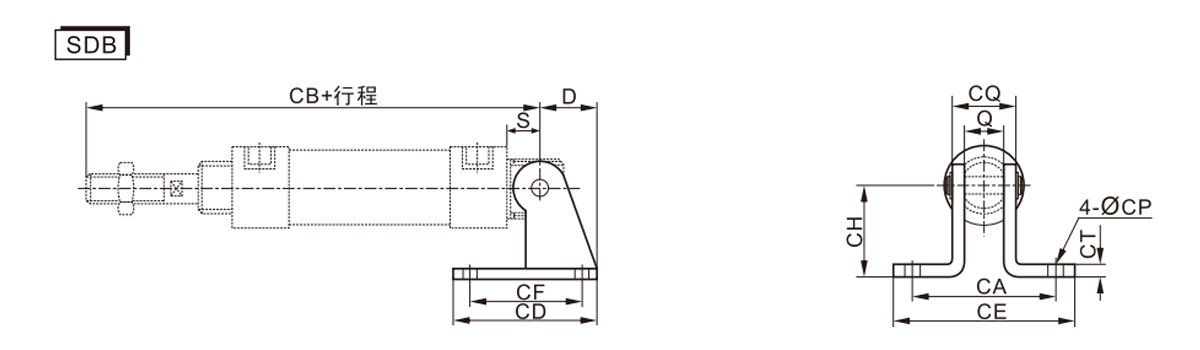

    Symbol D S Q CA CB (séria MA) CB (séria MSA) CD CE CF CH CT CP CQ
    Vŕtanie/zdvih 0~50 51~100 101 až 150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
