Mini valec z hliníkovej zliatiny série MAL Dodávatelia

Domov / Produkty / Vzduchový valec / Mini valec / Mini valec z hliníkovej zliatiny série MAL

Mini valec z hliníkovej zliatiny série MAL Mini valec z hliníkovej zliatiny série MAL Mini valec z hliníkovej zliatiny série MAL
  • Mini valec z hliníkovej zliatiny série MAL
  • Mini valec z hliníkovej zliatiny série MAL
  • Mini valec z hliníkovej zliatiny série MAL
Mini valec

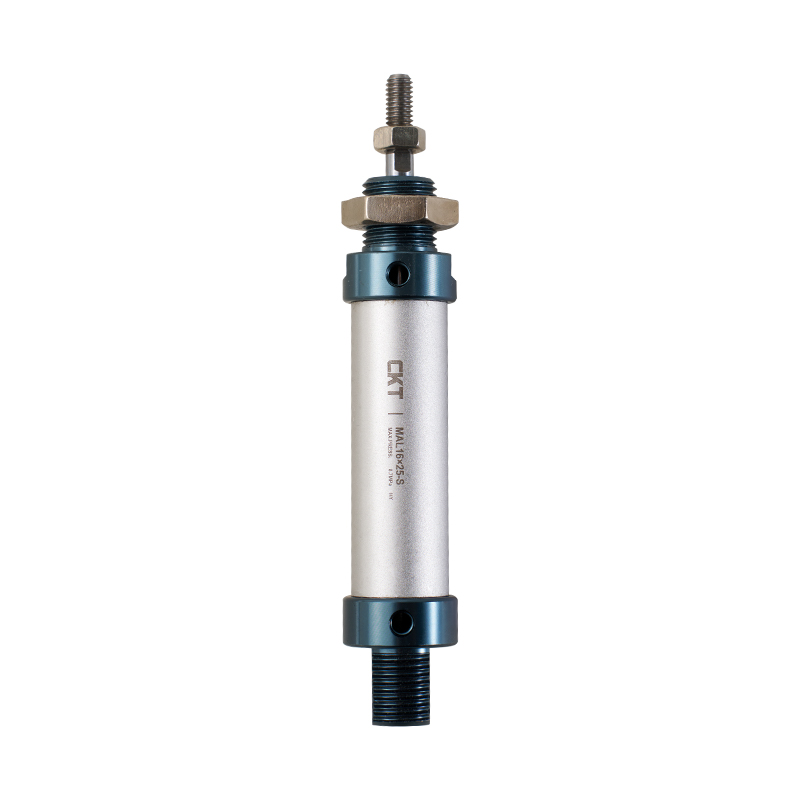

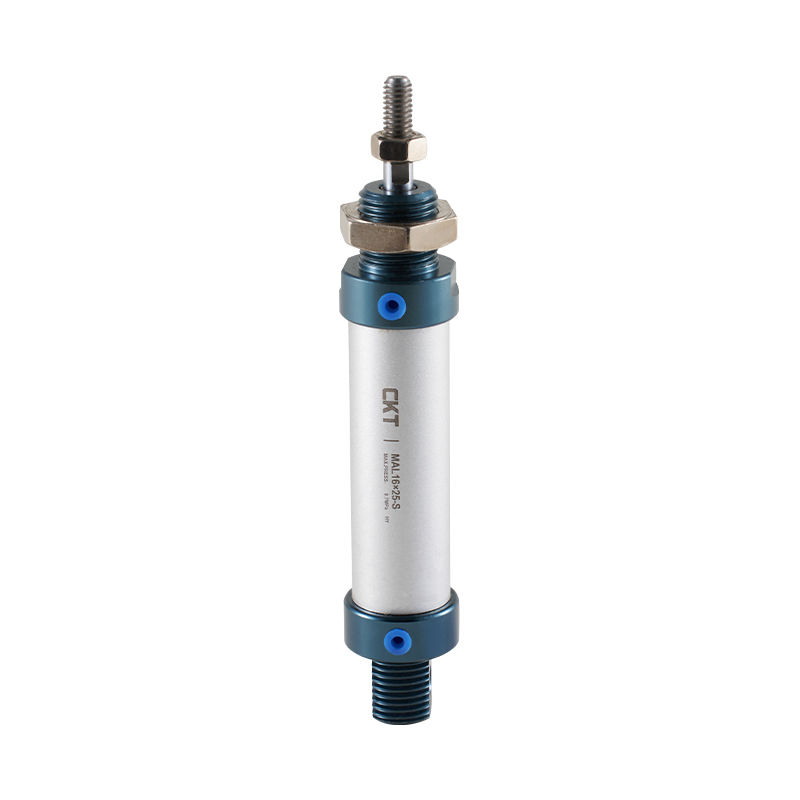

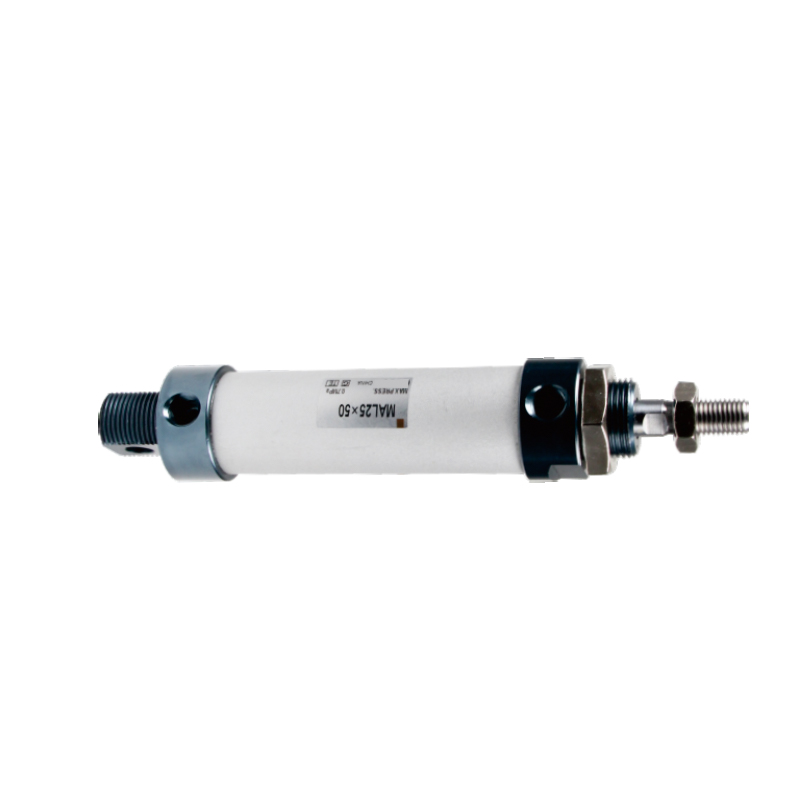

Mini valec z hliníkovej zliatiny série MAL

1. Implementujte štandardy spoločnosti a používajte hliníkové telo valca s okrúhlou rúrkou;
2. Predný a zadný kryt sú spojené s rúrkou valca pomocou závitov;
3. Tesnenie piestu využíva špeciálne tvarovanú obojsmernú tesniacu štruktúru s kompaktnou veľkosťou a funkciou skladovania oleja;
4. Predný kryt má samomazné ložiskové vedenie s dobrým mazacím a vodiacim výkonom;
5. Rôzne formy zadného krytu uľahčujú inštaláciu valca;
6. Fľaše rôznych špecifikácií a príslušenstvo na inštaláciu fliaš sú k dispozícii pre zákazníkov.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Mini valec z nehrdzavejúcej ocele série MI
ĎALŠÍ:Mini valce z nehrdzavejúcej ocele série MA
  • Vnútorný priemer (mm) 20 25 32 40
    Typ akcie Séria MSAL a MTAL Jednočinný typ
    Iné série Recipročný typ
    Pracovné médium Vzduch
    Rozsah tlaku Recipročný typ 0,1~1,0MPa (14~145Psi)
    Jednočinný typ 0,2~1,0MPa (28~145Psi)
    Zaručená odolnosť voči tlaku 1,5 MPa (215 Psi)
    Rozsah prevádzkových teplôt °C -20-70
    Rozsah prevádzkových otáčok Jednočinný typ：50~800mm/s
    Reaktívny typ: 30~800 mm/s
    Rozsah tolerancie cestovania 0~150 10 >150*1,4
    Typ vyrovnávacej pamäte Podložka nárazníka
    * Priemer prevzatia PT1/8 PT1/4
    *Pre pripojenie sú k dispozícii typy závitov NPT a G. Vyberte.

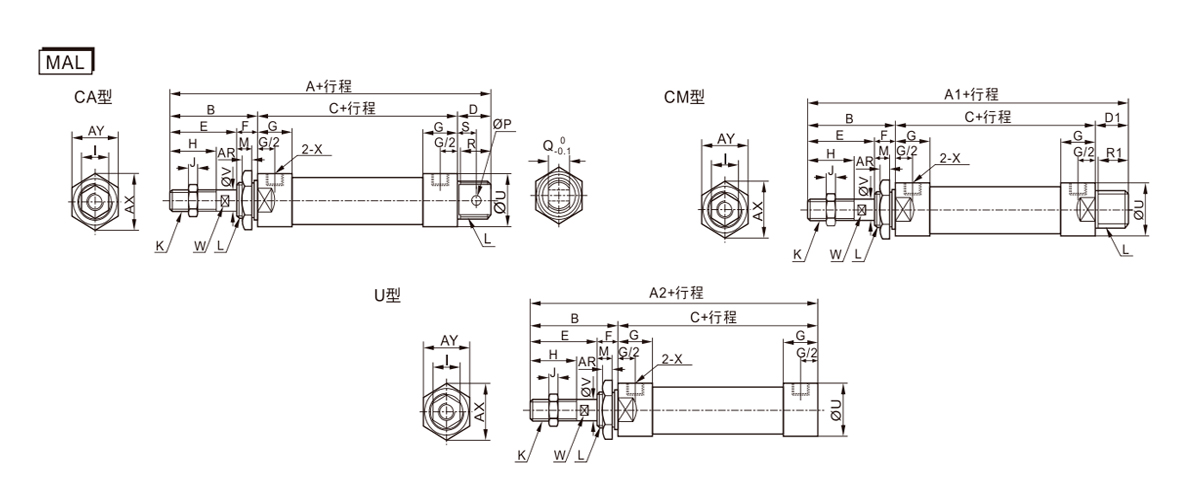

  • Priemer valca/symbol A A1 A2 B C D D1 E F G H I J K L M P Q R R1 S U V W X AR AX AY
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 M6×1 M16 × 1,5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 M8 × 1,25 M22 × 1,5 10 8 16 19 12 12 29 8 0 PT1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10 × 1,25 M22 × 1,5 12 8 16 19 14 12 34 10 8 PT1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 M10 × 1,25 M24 × 2,0 12 10 16 25 14 15 39.5 12 10 PT1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 M12 × 1,25 M30 × 2,0 12 12 20 25 14 15 49.5 16 14 PT1/4 9 47 41

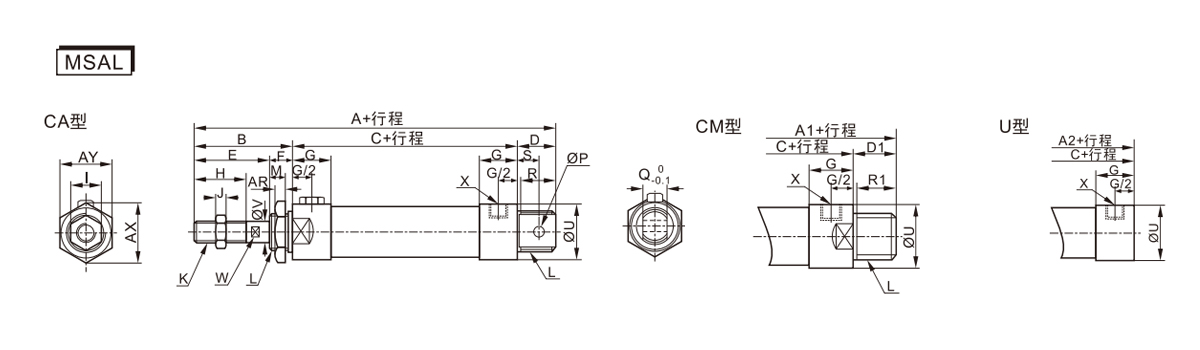

    Symbol A A1 A2 B C D D1 E F
    Vŕtanie/zdvih 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    Priemer valca/symbol G H 1 J K L M P Q R R1 S U V W X AR AX AY
    20 16 20 12 6 M8 × 1,25 M22 × 1,5 10 8 16 19 10 12 29 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10 × 1,25 M22 × 1,5 12 8 16 19 12 12 34 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10 × 1,25 M24 × 2,0 12 10 16 25 12 15 39.5 12 10 PT1/8 8 37 32
    40 22 24 17 7 M12 × 1,25 M30 × 2,0 12 12 20 25 12 15 49.5 16 14 PT1/4 9 47 41

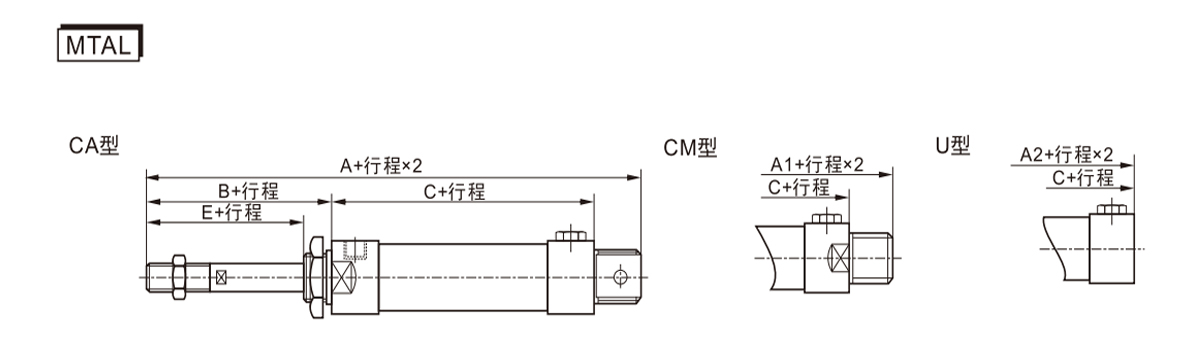

    Priemer valca/symbol A A1 A2 C
    Itinerár 0~25 26-50 51-75 76~100 0~25 26-50 51-75 76~100 0~25 26-50 51-75 76~100 0~25 26-50 51-75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

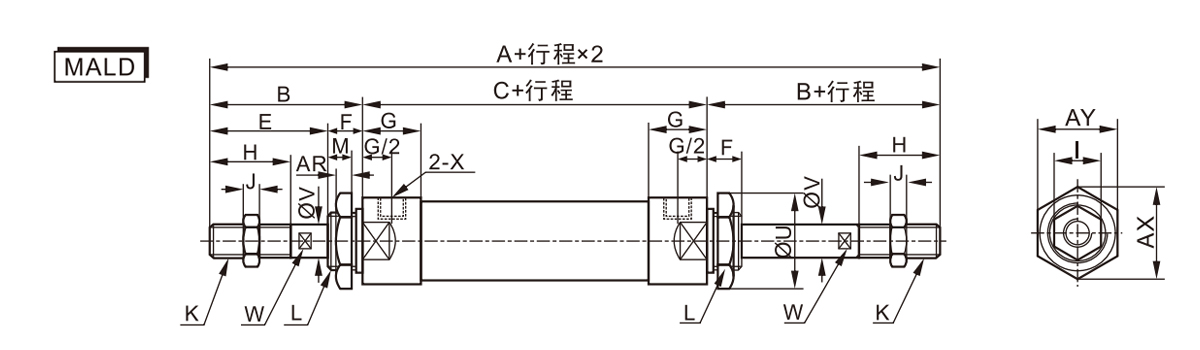

    Priemer valca/symbol A B C E F G H I J K L M U V W X AR AX AY
    20 150 40 70 28 12 16 20 12 6 M8 × 1,25 M22 × 1,5 10 29 8 6 PT1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 M10 × 1,25 M22 × 1,5 12 34 10 8 PT1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 M10 × 1,25 M24 × 2,0 12 39.5 12 10 PT1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 M12 × 1,25 M30 × 2,0 12 49.5 16 14 PT1/4 9 47 41

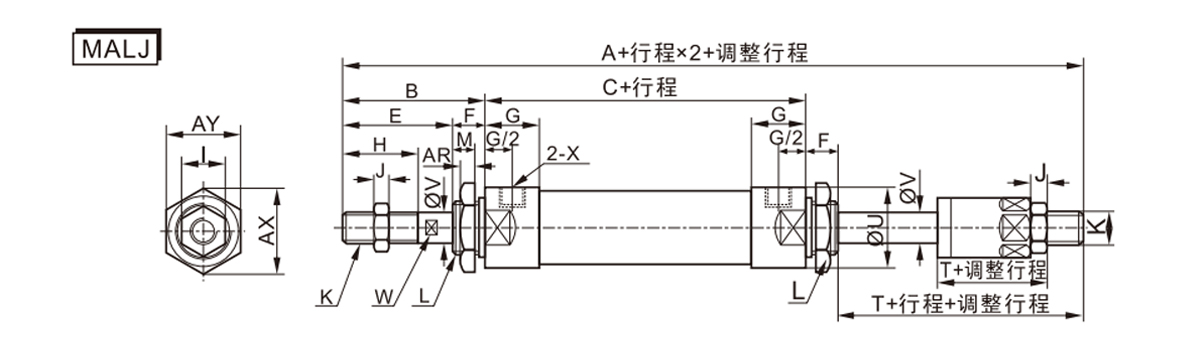

    Priemer valca/symbol A B C E F G H I J K L M T U V W X AR AX AY
    20 147 40 70 28 12 16 20 12 6 M8 × 1,25 M22 × 1,5 10 25 29 8 6 PT1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 M10 × 1,25 M22 × 1,5 12 27 34 10 8 PT1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 M10 × 1,25 M24 × 2,0 12 27 39.5 12 10 PT1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 M12 × 1,25 M30 × 2,0 12 28 49.5 16 14 PT1/4 9 47 41

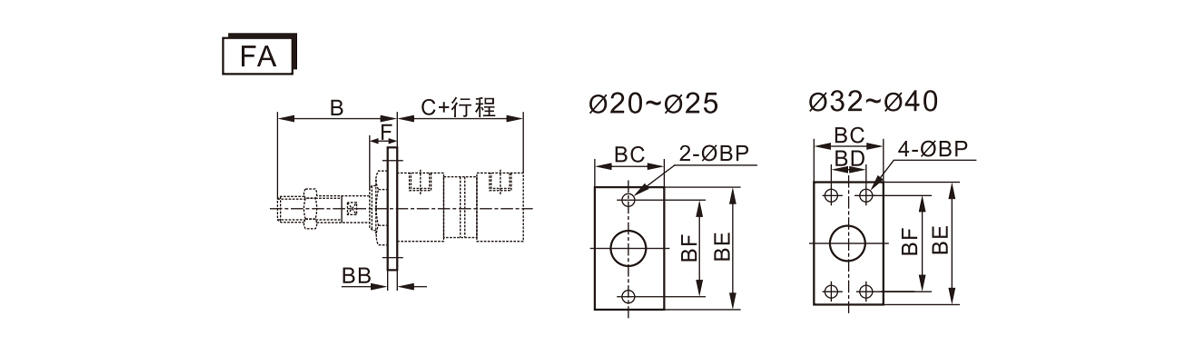

    Symbol B C
    (séria MAL)     		C(MSALseries) BB BC BD BE BF BP F
    Vŕtanie/zdvih 0~50 51~100 101 až 150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

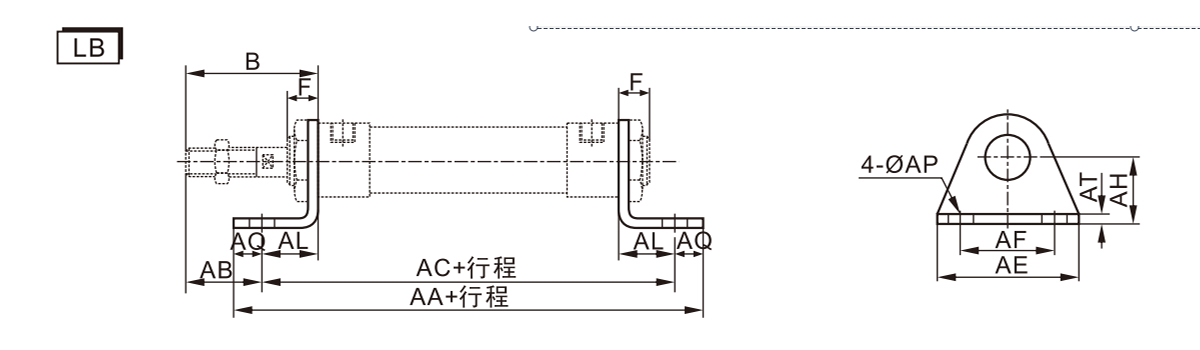

    Symbol B F AA
    (séria MAL)     		AA (séria MSAL) AB AC
    (séria MAL)     		AC (séria MSAL) AE AF AL AQ AP AT AH
    Vŕtanie/zdvih 0~50 51~100 101 až 150 0~50 51~100 101 až 150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

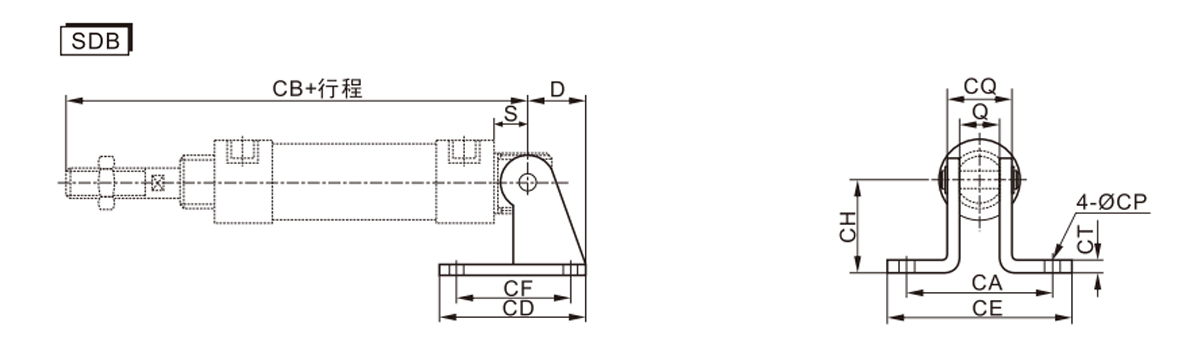

    Symbol D S Q CA CB
    (séria MAL)     		CB (séria MSAL) CD CE CF CH CT CP CQ
    Vŕtanie/zdvih 0~50 51~100 101 až 150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
