Mini valec z nehrdzavejúcej ocele série MI Dodávatelia

Domov / Produkty / Vzduchový valec / Mini valec / Mini valec z nehrdzavejúcej ocele série MI

Mini valec z nehrdzavejúcej ocele série MI Mini valec z nehrdzavejúcej ocele série MI
  • Mini valec z nehrdzavejúcej ocele série MI
  • Mini valec z nehrdzavejúcej ocele série MI
Mini valec

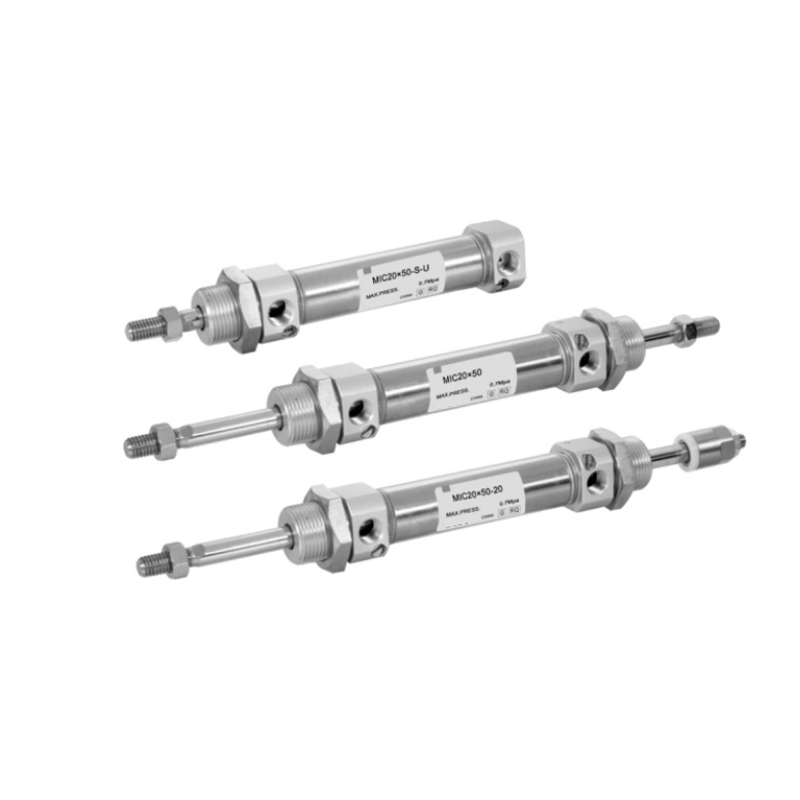

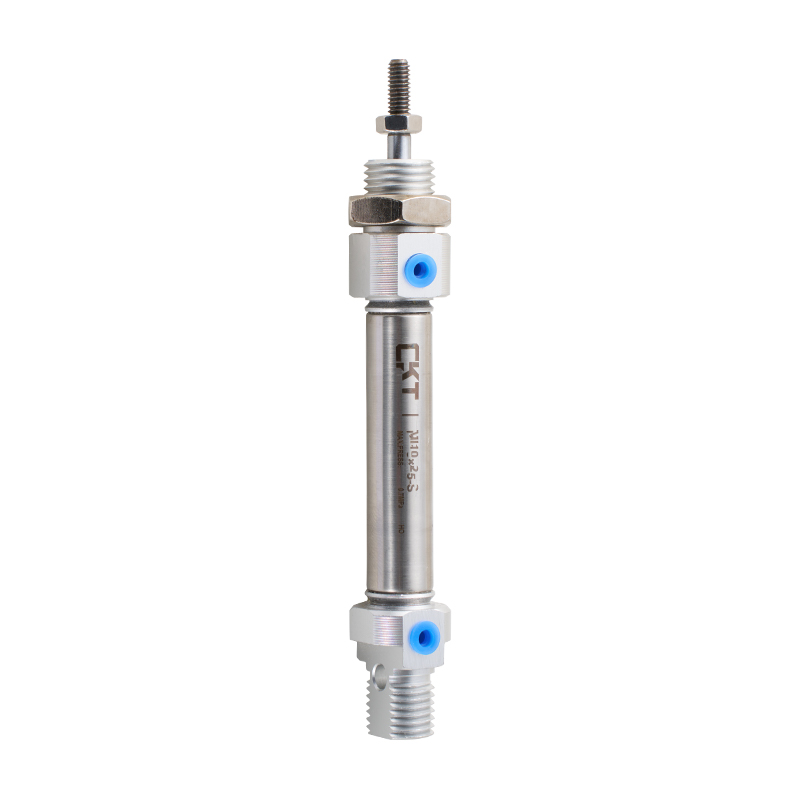

Mini valec z nehrdzavejúcej ocele série MI

1. Predný a zadný kryt sú vybavené pevnými protikolíznymi podložkami na zníženie spätného nárazu valca;
2. Rôzne typy zadného krytu uľahčujú inštaláciu valca;
3. Predný a zadný kryt a telo z nehrdzavejúcej ocele majú nitovanú rolovaciu štruktúru, ktorá je spoľahlivá v spojení;
4. Telo valca je vyrobené z nehrdzavejúcej ocele, takže valec sa môže prispôsobiť všeobecnému korozívnemu pracovnému prostrediu;
5. Zákazníci si môžu vybrať z fliaš rôznych špecifikácií a príslušenstva na inštaláciu fliaš.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Dvojčinný svetelný valec s jednou tyčou série CG1
ĎALŠÍ:Mini valec z hliníkovej zliatiny série MAL
  • Vnútorný priemer (mm) 8 10 12 16 20 25 32 40
    Typ akcie Dvojčinný typ, jednočinný typ vytláčania, jednočinný zavádzací typ
    - Dvojčinný typ odpruženia
    Pracovné médium Vzduch
    Rozsah prevádzkového tlaku Dvojčinný typ 0,1~1,0MPa (14~145Psi)
    Jednočinný typ 0,2~1,0MPa (28~145Psi)
    Zaručená odolnosť voči tlaku 1,5 MPa (215 Psi)
    Rozsah prevádzkových teplôt °C -20-70
    Rozsah prevádzkových otáčok Dvojčinný typ: 30–800
    Jednočinný typ: 50–800
    Rozsah tolerancie cestovania 0~150(0~ 1,0)     >150 14(0~ 1,0)
    Typ vyrovnávacej pamäte Séria MIC: Nastaviteľné odpruženie;
    Ďalšie série: Antikolízne podložky
    Preberací priemer M5 × 0,8 PT1/8 PT1/4

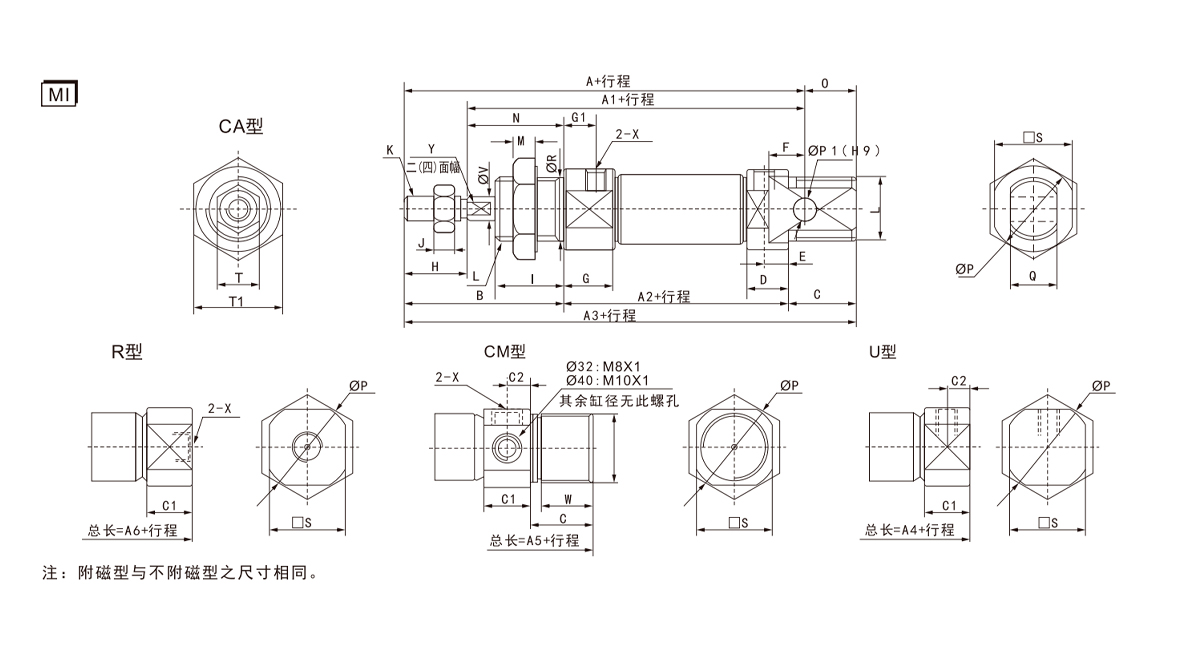

  • Priemer valca/Symbol A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    Priemer valca/Symbol J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4 × 0,7 M12 × 1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 - -
    10 2.2 M4 × 0,7 M12 × 1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 - -
    12 5 M6 × 1,0 M16 × 1,5 6 22 14 20 6 12 16 18 10 22 M5 × 0,8 6 - 5
    16 5 M6 × 1,0 M16 × 1,5 6 22 13 22 6 12 16 20 10 22 M5 × 0,8 6 13.5 5
    20 6 M8 × 1,25 M22 × 1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10 × 1,25 M22 × 1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10 × 1,25 M30 × 1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12 × 1,25 M38 × 1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

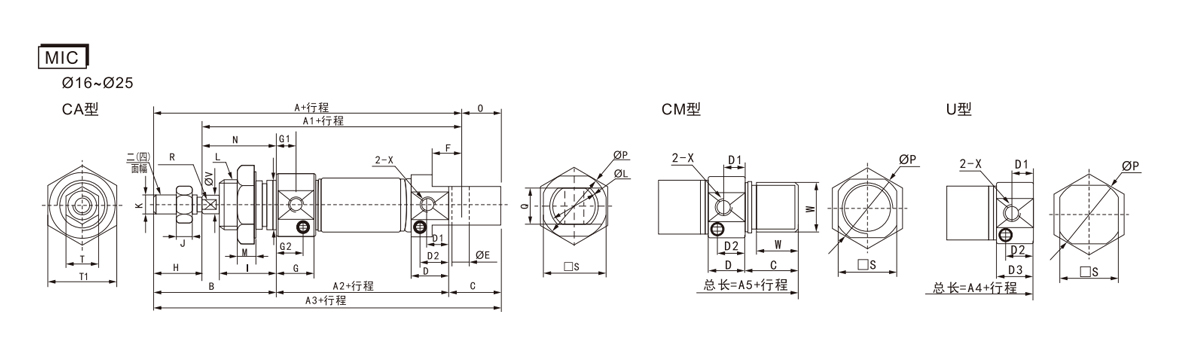

    Priemer valca/Symbol A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    Priemer valca/Symbol H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6 × 1,0 M16 × 1,5 6 22 13 22 12 5 20 10 22 6 13.5 M5 × 0,8
    20 20 20 6 M8 × 1,25 M22 × 1,5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10 × 1,25 M22 × 1,5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

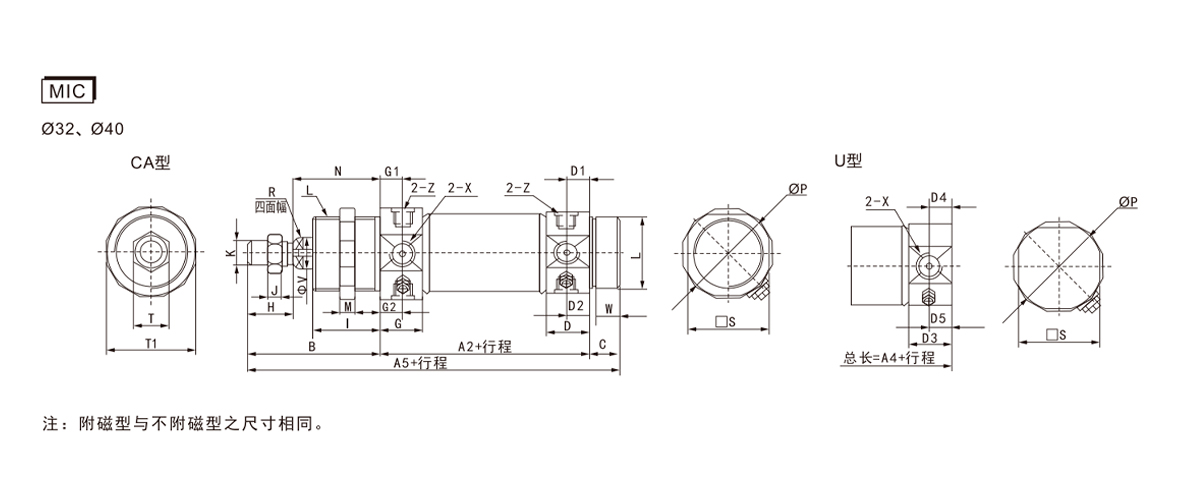

    Priemer valca/Symbol A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10 × 1,25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12 × 1,25

    Priemer valca/Symbol L M N P S T T1 V W X
    32 M30 × 1,5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38 × 1,5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

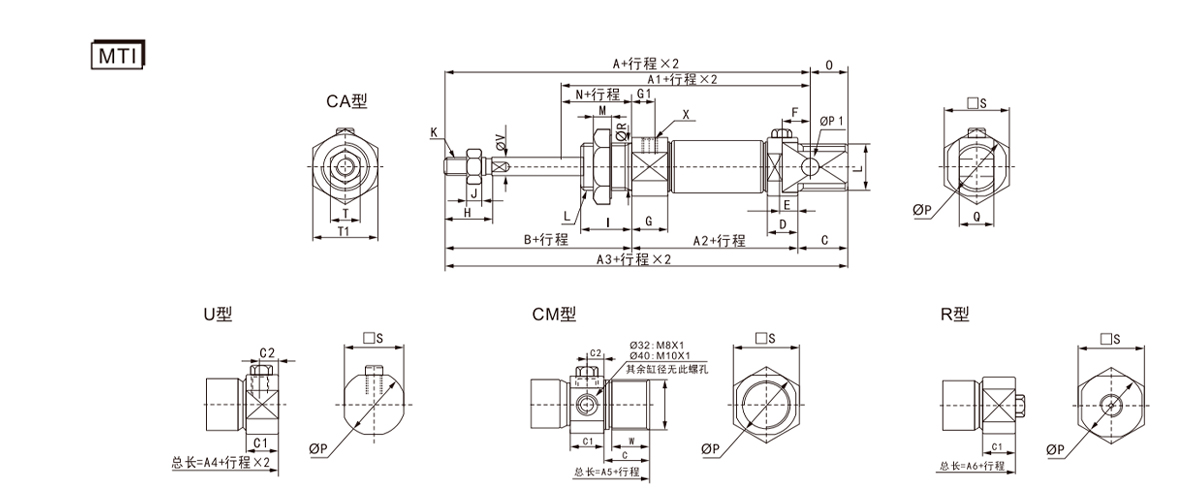

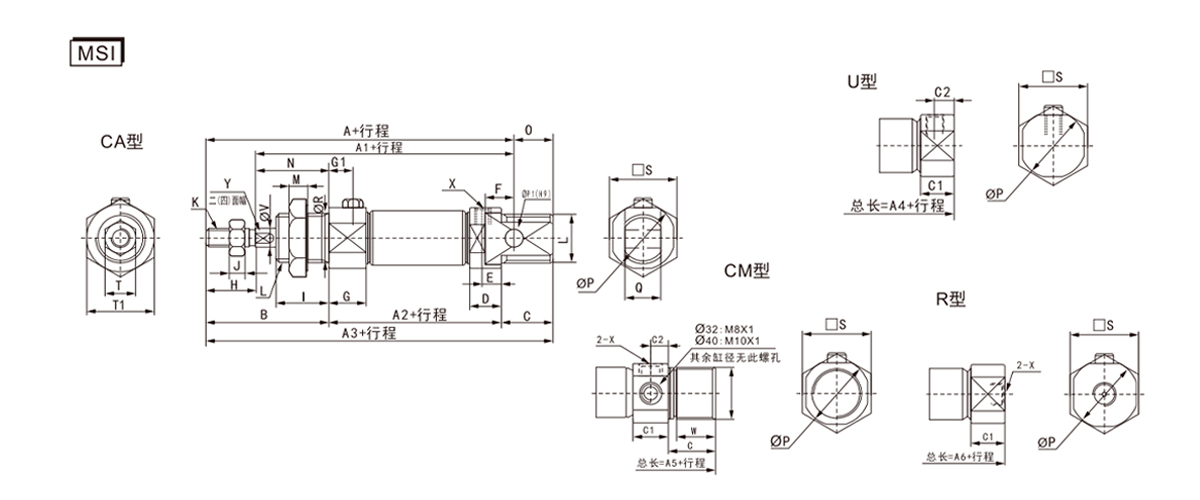

    Symbol A A1 A2 A3 A4
    Priemer valca/zdvih 0~50 51~100 101 až 150 0~50 51~100 101 až 150 0~50 51~100 101 až 150 0~50 51~100 101 až 150 0~50 51~100 101 až 150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    Symbol A5 A6 B C C1 C2 D E F G G1 H I J
    Priemer valca/zdvih 0~50 51~100 101 až 150 0~50 51~100 101 až 150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    Priemer valca/Symbol K L M N O P P1 Q R S T T1 X V W Y
    8 M4 × 0,7 M12 × 1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 -
    10 M4 × 0,7 M12 × 1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 - -
    12 M6 × 1,0 M16 × 1,5 6 22 14 20 6 12 16 18 10 22 M5 × 0,8 6 - 5
    16 M6 × 1,0 M16 × 1,5 6 22 13 20 6 12 16 20 10 22 M5 × 0,8 6 13.5 5
    20 M8 × 1,25 M22 × 1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10 × 1,25 M22 × 1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10 × 1,25 M30 × 1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10 × 1,25 M38 × 1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

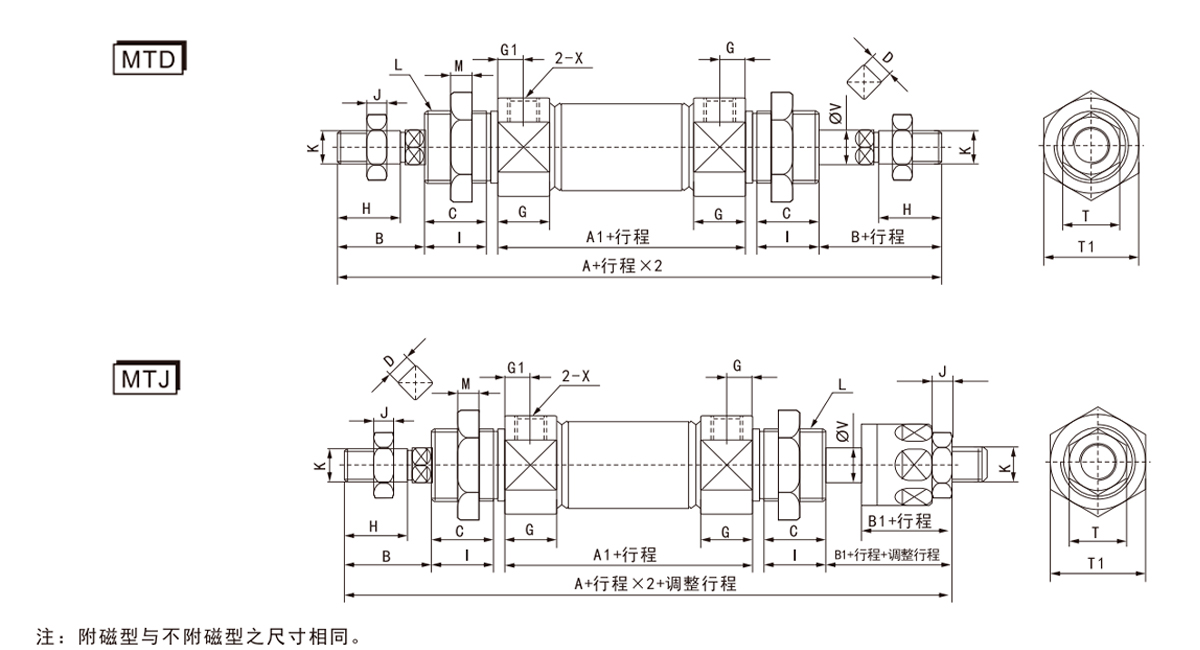

    Priemer valca/Symbol A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4 × 0,7 M12 × 1,25 6 7 17 4 M5 × 0,8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4 × 0,7 M12 × 1,25 6 7 17 4 M5 × 0,8
    12 128 52 128 21 21 14.5 5 (obojstranné) 12.5 8 14 17 5 M6 × 1,0 M16 × 1,5 6 10 22 6 M5 × 0,8
    16 134 58 134 21 21 13.5 5 (obojstranné) 12.5 8 14.5 17 5 M6 × 1,0 M16 × 1,5 6 10 22 6 M5 × 0,8
    20 150 62 151 24 25 16.5 6 (obojstranné) 14.5 7.5 18 20 6 M8 × 1,25 M22 × 1,5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8 (štvorstranný) 16 8 20.5 22 6 M10 × 1,25 M22 × 1,5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10 (štvorstranné) 16.5 9 17.5 30 6 M10 × 1,25 M30 × 1,5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14 (štvorstranný) 22 12 21 35 7 M10 × 1,25 M38 × 1,5 8 17 46 16 PT1/4

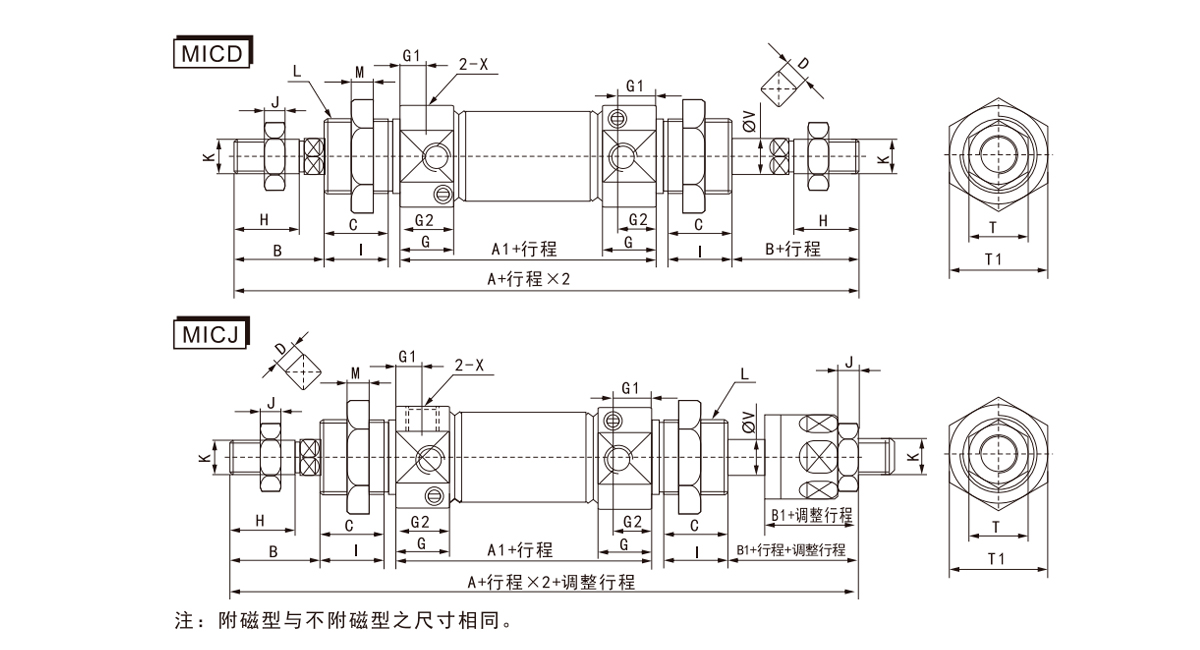

    Symbol/Priemer valca 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (obojstranné) 6 (obojstranné) 8 (štvorstranný) 10 (štvorstranné) 14 (štvorstranný)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8 × 1,25 M10 × 1,25 M10 × 1,25 M12 × 1,25
    L M16 × 1,5 M22 × 1,5 M22 × 1,5 M30 × 1,5 M38 × 1,5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5 × 0,8 PT1/8 PT1/8 PT1/8 PT1/8

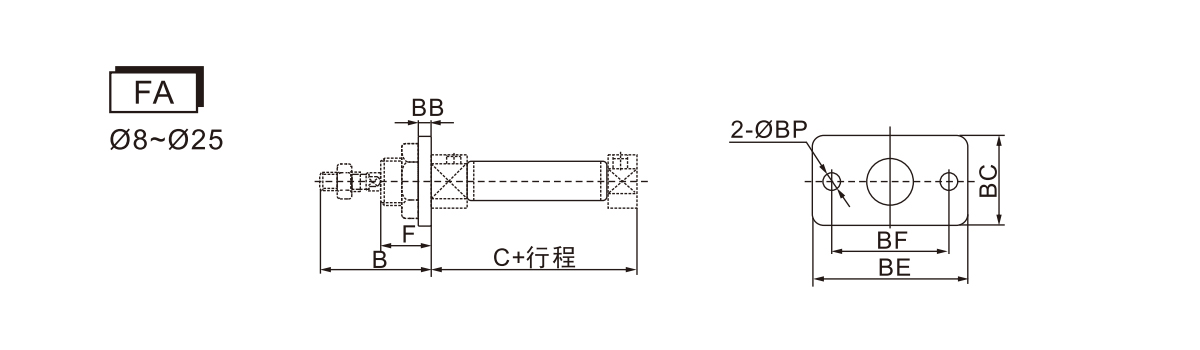

    Symbol/Priemer valca 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    BC 22 22 30 30 40 40
    BE 40 40 52 52 66 66
    BF 30 30 40 40 50 50
    BP 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

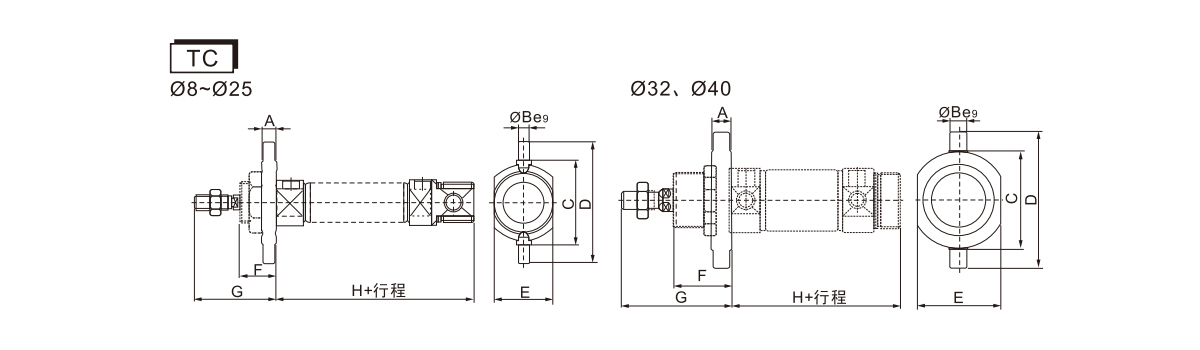

    Symbol/Priemer valca 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

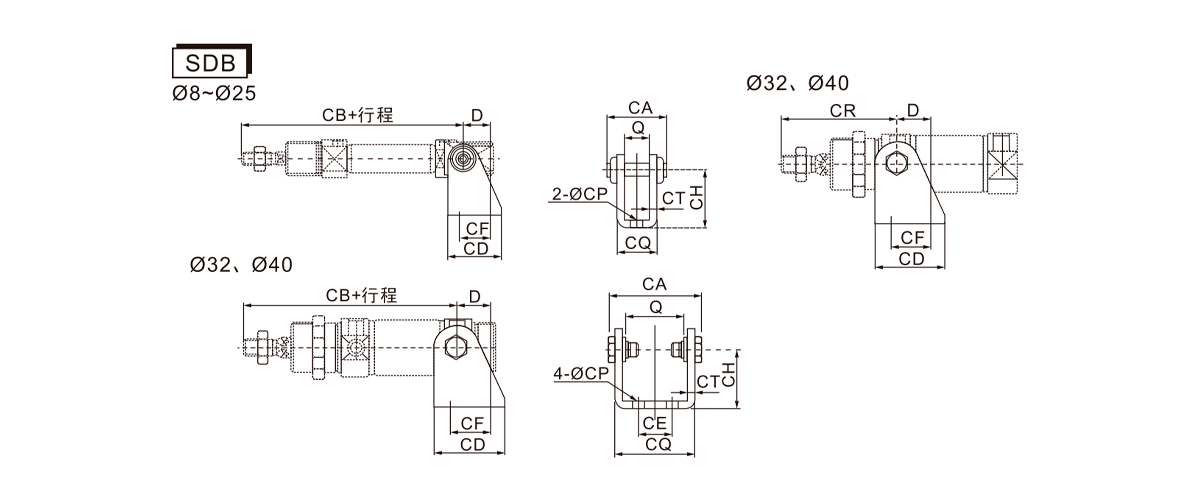

    Symbol/Priemer valca 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    CA 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    CD 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    CT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

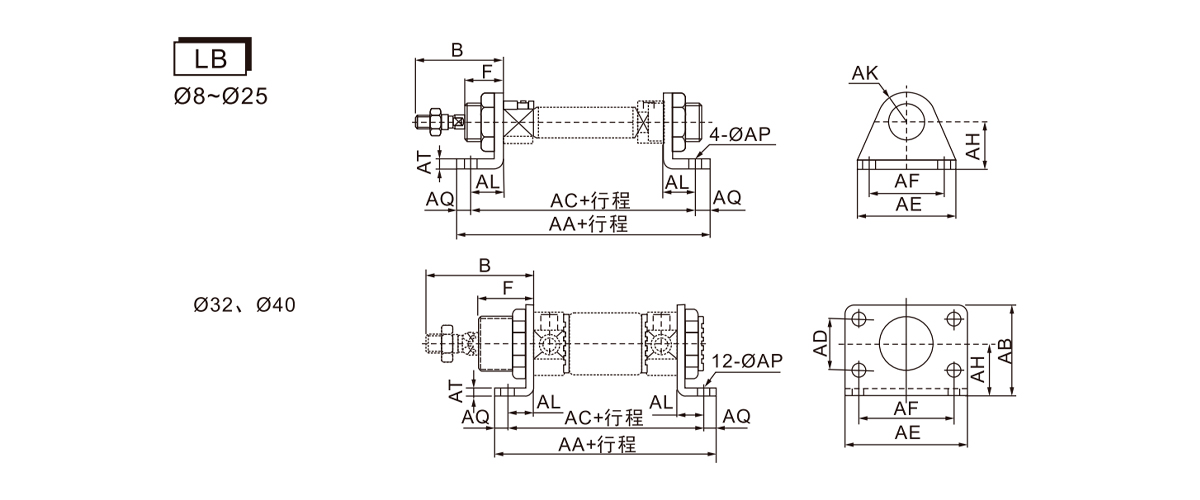

    Symbol/Priemer valca 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    AC 68 68 78 84 96 99 96 129
    AD - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    AH 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    AL 11 11 14 14 17 17 14 20
    AP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    AQ 5 5 6 6 8 8 7 10
    AT 3 3 4 4 5 5 4 5
