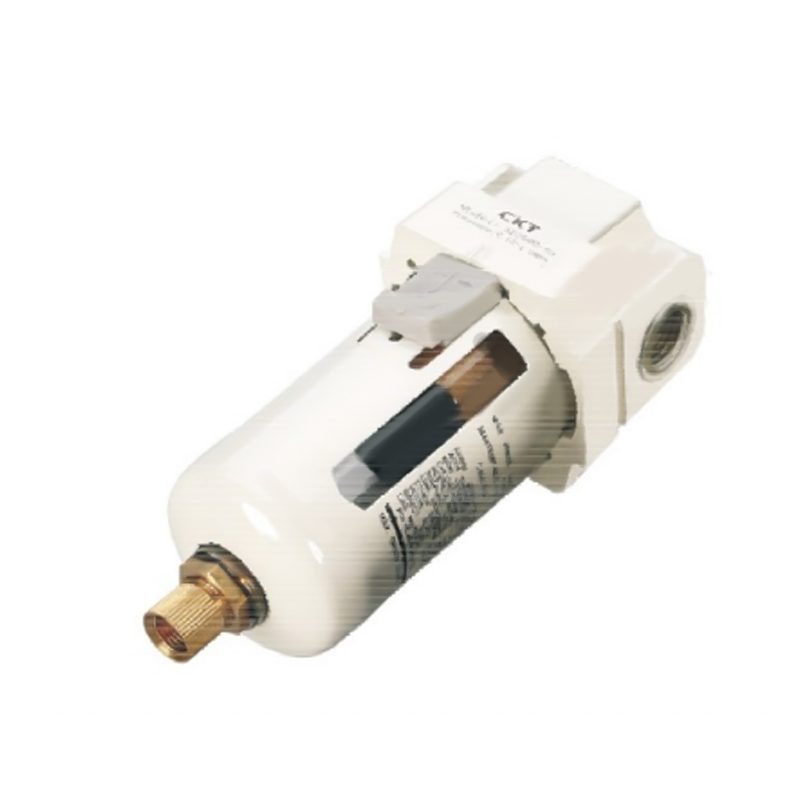

Vzduchové filtre série AF
  • Vzduchové filtre série AF
Modulárny F.R.L. Jednotky série AC

Vzduchové filtre série AF

Vzduchové filtre série AF sú kľúčovými komponentmi predúpravy na čistenie zdroja vzduchu v prostredí priemyselnej výroby a zaviazali sa poskytovať stabilné a spoľahlivé zabezpečenie kvality plynu pre rôzne pneumatické systémy.

1. Vynikajúca účinnosť čistenia zdroja vzduchu: Konštrukcia štruktúry materiálu jadrového filtra účinne oddeľuje kvapalnú vodnú hmlu, olejovú hmlu a nečistoty pevných častíc v stlačenom vzduchu, čím výrazne zlepšuje prevádzkovú spoľahlivosť a predlžuje životnosť nadväzujúcich zariadení využívajúcich plyn, pričom zabezpečuje čistotu média zdroja vzduchu v systéme.
2. Technická adaptabilita a pohodlie pri inštalácii: Dizajn modulárnej štruktúry zjednodušuje proces inštalácie na mieste; je vybavená rôznymi riešeniami na odvod kondenzátu (ako sú manuálne/poloautomatické/plnoautomatické odvádzače), aby sa prispôsobili rôznym pracovným podmienkam a návykom údržby.
3. Konfigurácia špecifikácie gradientu: Poskytnite modelovú sériu pokrývajúcu rôzne rozsahy prietokov a možnosti spracovania, aby ste splnili potreby širokého spektra scenárov od presného prívodu vzduchu do prístrojov až po veľké priemyselné zariadenia.
4. Možnosti flexibilného rozhrania potrubia: Rôzne štandardné kalibre potrubí sú štandardom, aby sa zabezpečila bezproblémová kompatibilita s existujúcimi systémami plynovodov, zjednodušila zložitosť systémovej integrácie a zlepšila sa efektivita inžinierskeho nasadenia.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Regulátor tlaku série AR
ĎALŠÍ:Žiadny ďalší článok
  • Dôkazný tlak 1.5Mpa{15.3kgf/cm²}
    Maximálny prevádzkový tlak 1.0Mpa{10.2kgf/cm²}
    Okolitá A teplota kvapalín 5 ~ 60 ℃
    Clona sitka 5 μm
    Materiál misky Polykarbonát
    Bowl Guard C-AF1000~2000 (bez)    C-AF3000~5000 (s)
    Poznámka: 2,10,20,40,70,100um pre voliteľné
    Model Špecifikácia Náhradné diely
    Hodnotený tok
    (l/min)     		Veľkosť portu
    Rc(PT)     		Kapacita misy
    (cm²)     		Hmotnosť
    (kgf)     		Misa kombinácia
    Ručné vypúšťanie Automatické vypúšťanie Ručné vypúšťanie Automatické vypúšťanie
    C-AF1000-M5 C-AF1000-M5D 110 M5 × 8 4 0.07 C100F AD61
    C-AF2000-02 C-AF2000-02D 750 45661 15 0.19 C200F AD62
    C-AF3000-02 C-AF3000-02D 1500 45661 20 0.29 C300F AD43
    C-AF3000-03 C-AF3000-03D 1500 45724 20 0.29 C300F AD43
    C-AF4000-03 C-AF4000-03D 4000 45724 45 0.55 C400F AD44
    C-AF4000-04 C-AF4000-04D 4000 45659 45 0.55 C400F AD44
    C-AF4000-06 C-AF4000-06D 6000 45720 45 0.58 C400F AD44
    C-AF5000-06 C-AF5000-06D 7000 45720 130 1.08 C400F AD44
    C-AF5000-10 C-AF5000-10D 7000 1 130 1.08 C400F AD44
    Poznámka: 1. Štandardný automatický odtok je normálne otvorený (N.O.), zatiaľ čo C-AF3000~4000 ponúka aj možnosť normálne uzavretého (N.C.). Minimálny prevádzkový tlak je: normálne otvorené - 0,1 MPa (1 kgf/cm²), normálne zatvorené - 0,15 MPa (1,5 kgf/cm²).
    2. Pri prívodnom tlaku 0,7 MPa (7,1 kgf/cm²).

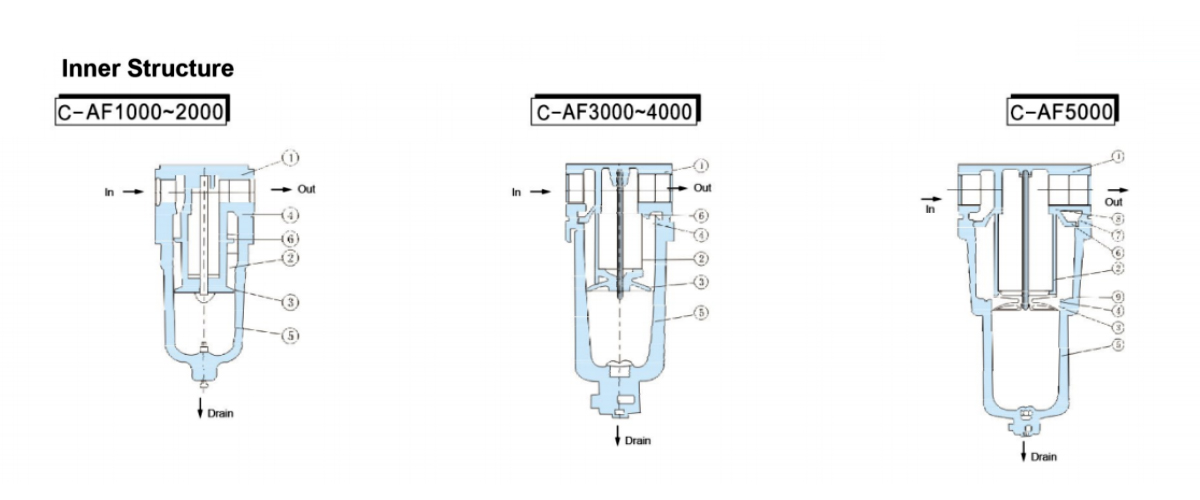

  • Hlavné komponenty
    Položka Meno Materiál Reamrk
    C-AF1000~2000 C-AF3000～4000/4000-06 C-AF5000
    1 Filter Bodu Hliník odlievaný pod tlakom Hliník odlievaný pod tlakom Hliník odlievaný pod tlakom Biela
    9 Drenážne sedadlo - Hliník odlievaný pod tlakom Biela

    Položka Meno Materiál Časť č.
    C-AF1000 C-AF2000 C-AF3000 C-AF4000 C-AF4000-06 C-AF5000
    2 Filter Element Živica - - - - - -
    Mosadz - - - - - -
    3 Prepážka ABS - - - - - -
    4 Tesniaci O-krúžok NBR - - - - - -
    5 Komponenty misy Polykarbonát - - - - - -
    6 Vychyľovacia doska ABS - - - - - -
    7 Tesniaci O-krúžok NBR - - - - - -
    8 Tesnenie NBR - - - - - -

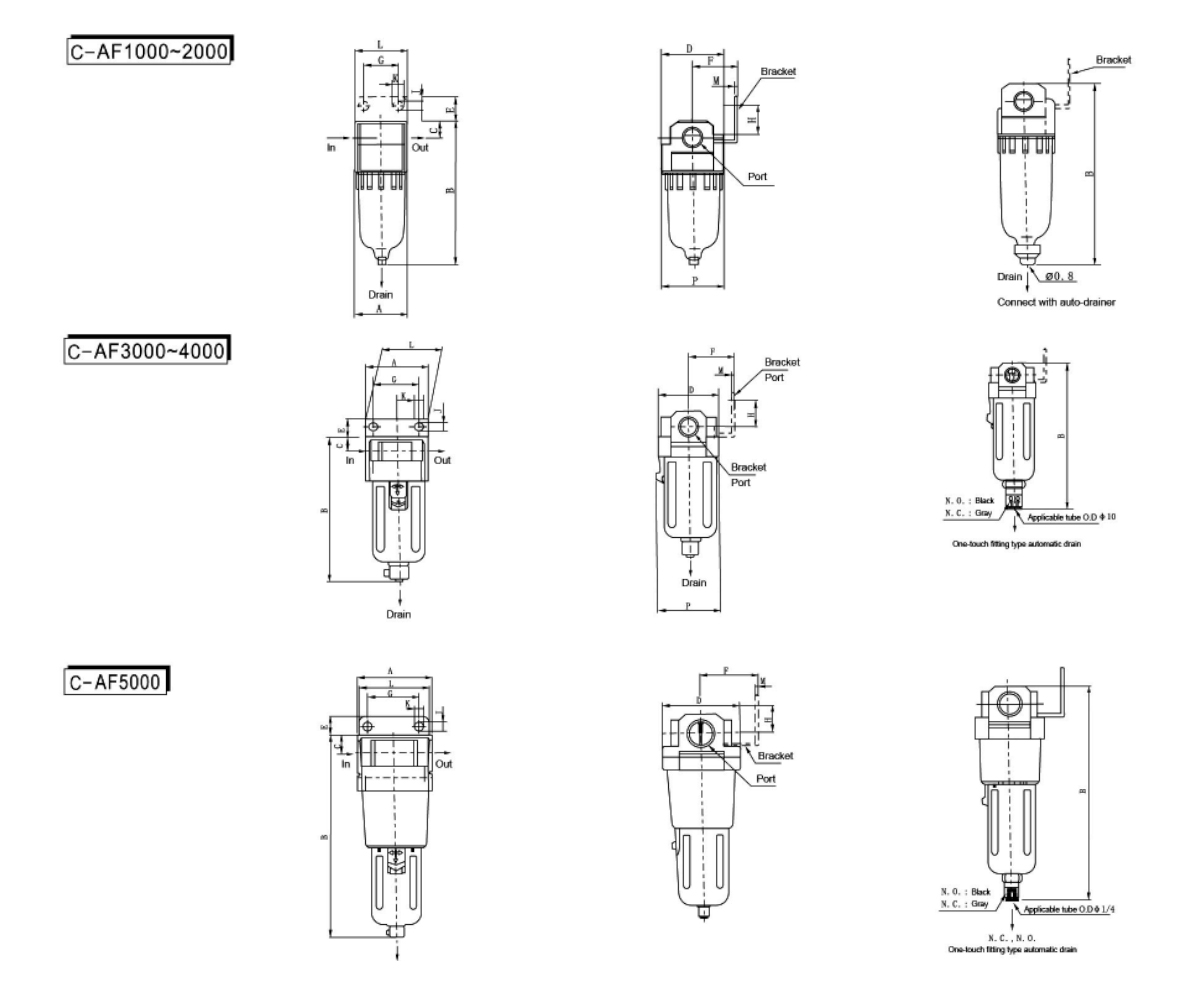

    Model Veľkosť portu A B C D E F G H J K L M P Spojte sa s
    Auto-odkvapkávač
    C-AF1000 M5 × 0,8 25 66 7 25 - - - - - - - - 26.5 86.5
    C-AF2000 45661 40 97.5 11 40 17 30 27 22 5.4 8.4 40 2.3 40 120.5
    C-AF3000 1/4 ·3/8 53 132.5 14 53 16 41 40 23 6.5 8 53 2.3 56 170
    C-AF4000 3/8 · 1/2 70 168.5 18 70 17 50 54 26 8.5 10.5 70 2.3 73 206
    C-AF4000-06 45720 75 172.5 20 70 14 50 54 25 8.5 10.5 70 2.3 73 210
    C-AF5000 3/4 ·1 90 247.5 24 90 23 70 66 35 11 13 90 3.2 90 285.5
