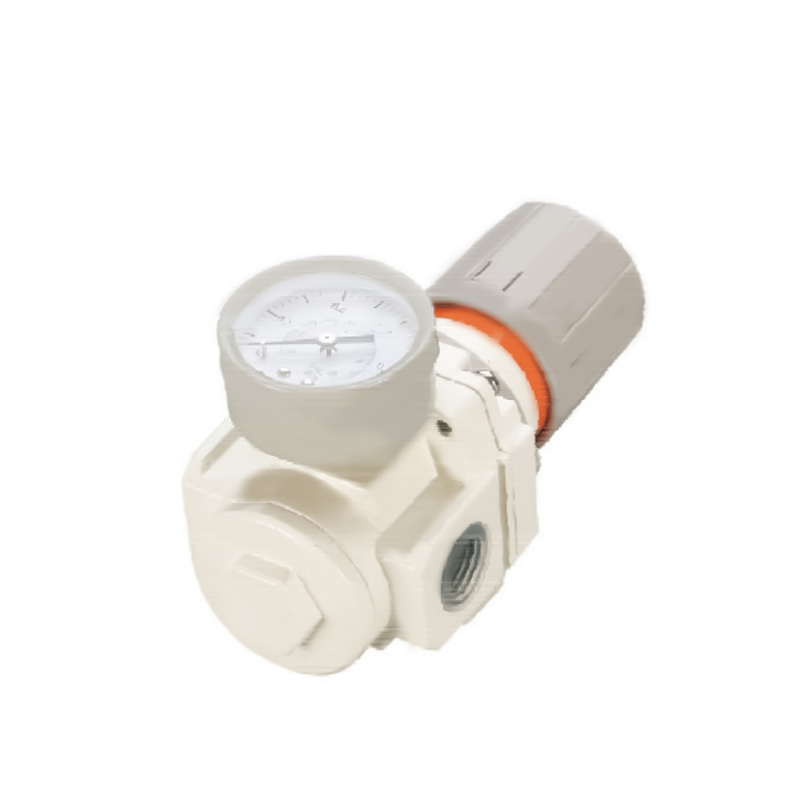

Regulátor tlaku série AR
  • Regulátor tlaku série AR
Modulárny F.R.L. Jednotky série AC

Regulátor tlaku série AR

Regulátor tlaku série AR je komponent systému riadenia tlaku v oblasti riadenia priemyselných tekutín. Dosahuje presné riadenie stredného tlaku prostredníctvom mechanizmu dynamickej rovnováhy a je vhodný pre požiadavky na stabilný tlak v rôznych zložitých pracovných podmienkach. Jeho dizajn kombinuje štrukturálnu redundanciu a princípy optimalizácie dynamiky tekutín, aby sa zabezpečil konzistentný výstup tlaku v systéme.

Základné vlastnosti

1. Plná prispôsobivosť tlaku

- Zabudovaný viacstupňový mechanizmus kompenzácie tlaku, kompenzuje kolísanie prietoku a poruchy tlaku proti prúdu prostredníctvom adaptívneho systému spätnej väzby jadra ventilu, vytvára doménu ustáleného tlaku a chráni koncové zariadenia pred náhlymi tlakovými rázmi.

2. Architektúra priateľská k systémovej integrácii

- Prijatie modulárneho dizajnu topológie rozhrania, podporuje axiálnu/radiálnu konfiguráciu viacrozmerného potrubia, je kompatibilné so štandardnými priemyselnými prírubami a systémami rýchlych konektorov a výrazne znižuje zložitosť nasadenia a náklady na rekonštrukciu potrubia.

3. Škálovateľné pokrytie tlakovým gradientom

- Poskytuje sériu produktovej matice naprieč úrovňami tlaku, ktorá pokrýva nízkotlakové jemné ladenie až po scenáre potlačenia vysokého tlaku a podporuje používateľov flexibilne prispôsobovať riešenia telesa ventilov pre zodpovedajúce tlakové rozsahy podľa prahových hodnôt tlaku v systéme.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Maznica série AL
ĎALŠÍ:Vzduchové filtre série AF
  • Dôkazný tlak 1.5Mpa{15.3kgf/cm²}
    Maximálny prevádzkový tlak 1.0Mpa{10.2kgf/cm²}
    Okolitá A teplota kvapalín 5 ~ 60 ℃
    Nastavte rozsah tlaku C-AR1000: 0,05 ~ 0,7 MPa (0,51 ~ 7,1 kgf/cm²)
    C-AR2000~5000:0,05~0,85Mpa (0,51~8,7kgf/cm²)
    Poznámka: C-AR2000 ~ 5000 má tiež rozsah tlaku: 0,02 ~ 0,2 MPa (Kgf / m²)

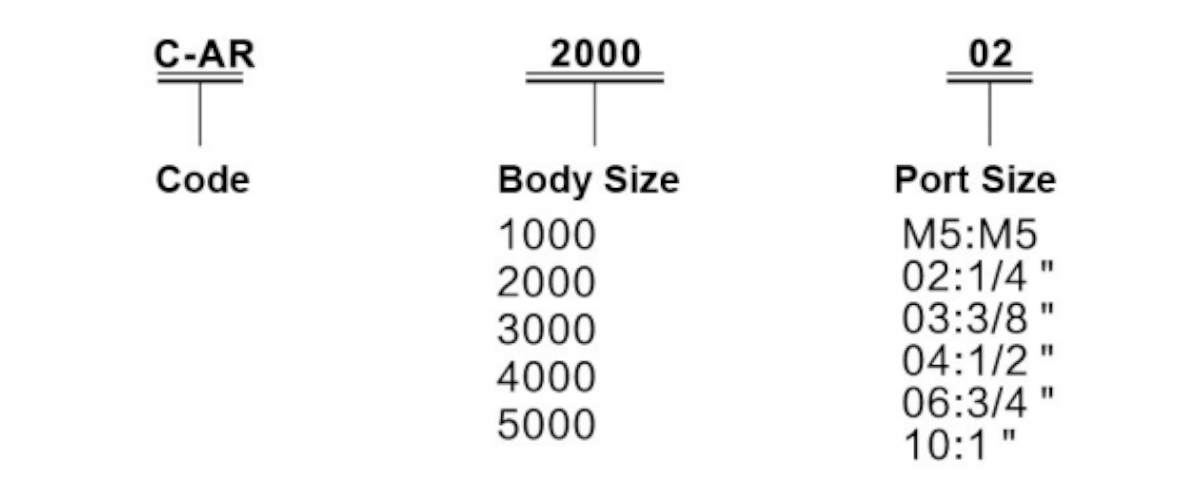

    Model Špecifikácia
    Menovitý prietok (l/min) Port Size Rc (PT) Veľkosť tlaku Rc (PT) Hmotnosť (kgf)
    C-AR1000-M5 100 M5 × 8 1/16 0.08
    C-AR2000-02 550 1/4 1/8 0.27
    C-AR3000-02 2500 1/4 1/8 0.41
    C-AR3000-03 2500 3/8 1/8 0.41
    C-AR4000-03 6000 3/8 1/4 0.84
    C-AR4000-04 6000 1/2 1/4 0.84
    C-AR4000-06 6000 3/4 1/4 0.94
    C-AR5000-06 8000 3/4 1/4 1.19
    C-AR5000-10 8000 1 1/4 1.19
    Poznámka: Prívod tlaku 0,7 MPa (7,1 kgf/cm²), druhý nastavený tlak je 0,5 MPa (5,1 kgf/cm²)

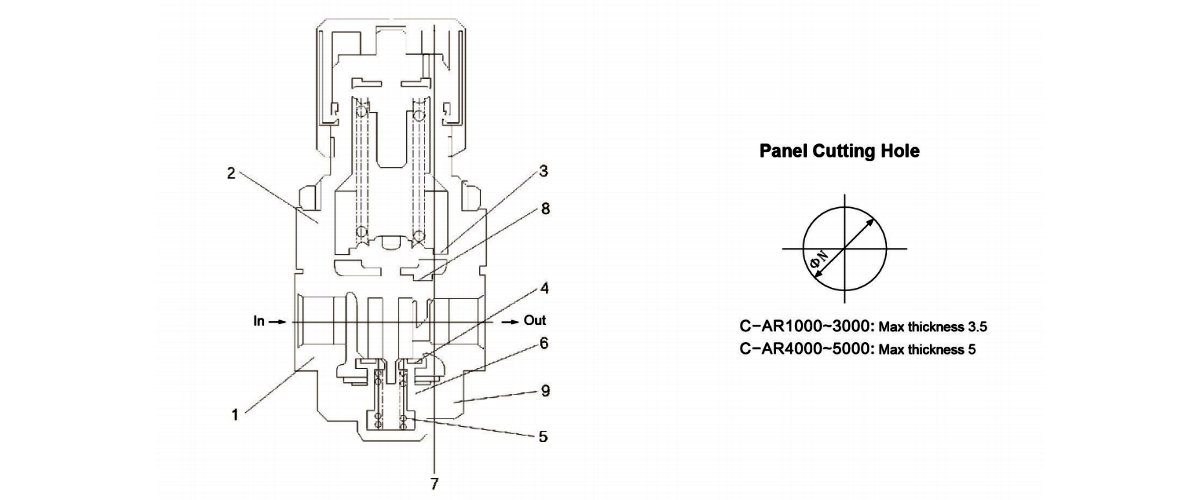

  • Hlavné komponenty
    Položka Meno Materiál Poznámka
    C-AR1000~2000 C-AR3000 C-AR4000～C-AR5000
    1 Telo Odliatok zinku Hliník odlievaný pod tlakom Hliník odlievaný pod tlakom Biela
    2 Kapota metacetaldehyd Hliník odlievaný pod tlakom Čierna

    Komponenty
    Položka Meno Materiál Časť č.
    C-AR1000 C-AR2000 C-AR3000 C-AR4000 C-AR4000-06 C-AR5000
    3 Membránová zostava NBR - - - - - -
    4 Zostava ventilov Mosadzný NBR - - - - - -
    5 Pružina ventilu Nerezová oceľ - - - - - -
    6 O-krúžok NBR - - - - - -
    7 Minimálny prsteň NBR - - - - - -
    8 O-krúžok NBR - - - - - -
    9 O-krúžok NBR - - - - - -
    10 Nastavovacia pružina - - - - - - -
    11 Výfukový ventil - - - - - - -

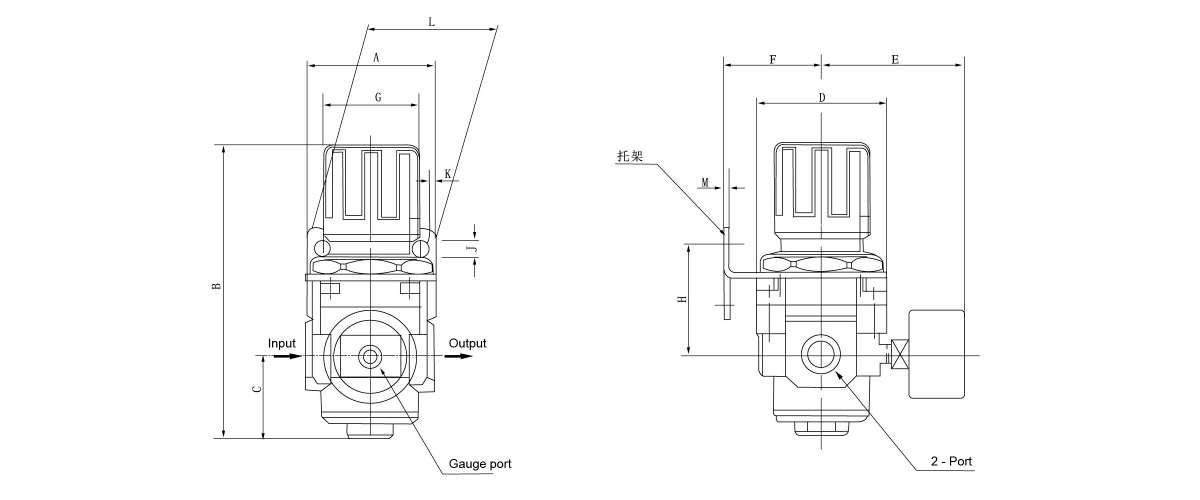

    Model A B C D E F G H J K L M N
    C-AR1000 M5 × 0,8 30 61.5 11 25 26 25 28 30 4.5 6.5 40 2.0 20.5
    C-AR2000 1/4 40 95 17 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5
    C-AR3000 1/4 ·3/8 53 127.5 35 53 60.8 41 41 46 6.5 8.0 53 2.3 42.5
    C-AR4000 3/8 · 1/2 70 149.5 37.5 70 65.5 50 50 54 8.5 10.5 70 2.3 52.5
    C-AR4000-06 3/4 75 154.5 40.5 70 69.5 50 50 56 8.5 10.5 70 2.3 52.5
    C-AR5000 3/4 ·1 90 168 48 90 75.5 70 70 65.8 11 13 90 3.2 52.5
