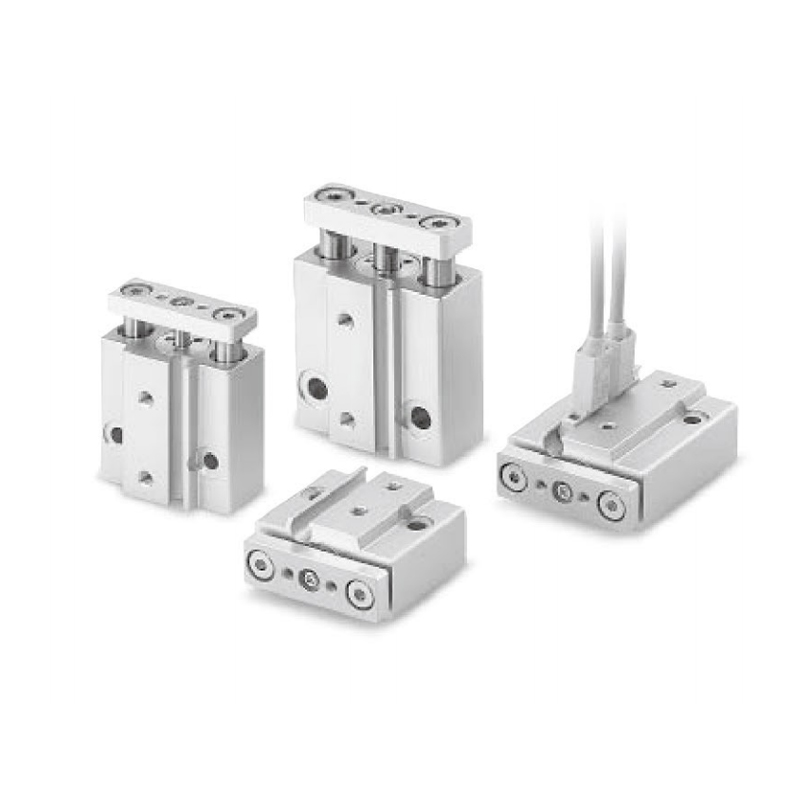

Miniatúrny valec série MGJ s vodiacou tyčou
  • Miniatúrny valec série MGJ s vodiacou tyčou
Viacosový valec

Miniatúrny valec série MGJ s vodiacou tyčou

Miniatúrny valec série MGJ s vodiacou tyčou je ultrakompaktný pneumatický pohon s integrovanými presnými vodiacimi prvkami, navrhnutý pre scenáre automatizácie s veľmi obmedzeným priestorom a vyžadujúci presné vedenie.
Flexibilita inštalácie: Dizajn tela podporuje pohodlnú inštaláciu spredu aj zboku a poskytuje bezproblémové riešenie prispôsobenia kompaktnému usporiadaniu vo vnútri zariadenia.
Dokonalá optimalizácia priestoru: Jeho hlavná výhoda spočíva v jeho prelomovej miniaturizácii a kompaktnom dizajne štruktúry, ktorý minimalizuje celkové zaberanie priestoru a zároveň poskytuje spoľahlivý lineárny pohyb a vedenie, čo z neho robí ideálnu možnosť pohonu pre presné mikro zariadenia a úzke pracovné jednotky.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok
ĎALŠÍ:Tenký valec série MGP s vodiacou tyčou
  • Špecifikácia
    Veľkosť otvoru (mm) 6 10
    Akcia Dvojité pôsobenie
    Tekutina Vzduch
    Dôkazný tlak 1,05 MPa
    Maximálny prevádzkový tlak 0,7 MPa
    Minimálny prevádzkový tlak 0,15 MPa
    Teplota okolia a kvapaliny -10~60 ℃ (bez mrazenia)
    Vankúš Gumový nárazník na oboch koncoch
    Mazanie Nevyžaduje sa
    Piston Speef 50–500 mm/s   *
    Tolerancia závitu JIS 2 stupeň
    Tolerancia dĺžky zdvihu 10 mm
    Veľkosť portu M3 × 0,5
    Veľkosť vodítka 05 06
    Poznámka*: Dávajte pozor, aby ste neprekročili povolenú kinetickú energiu valca.

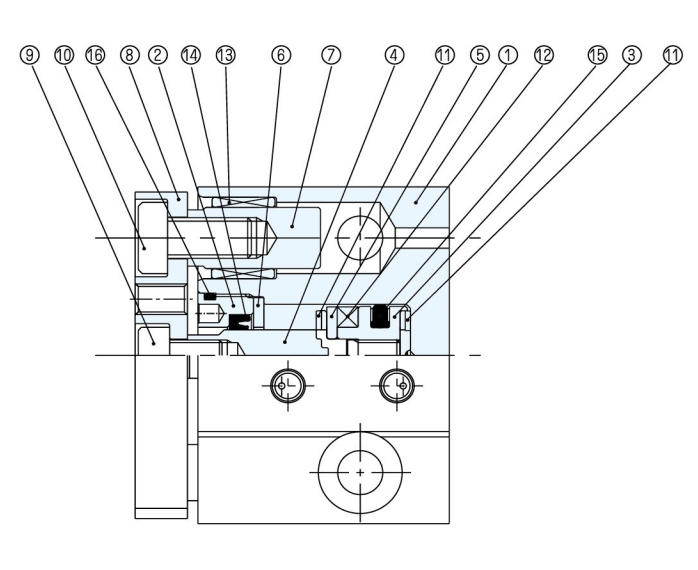

  • Zoznam dielov
    Nie Meno Materiál Poznámka
    1 Telo Zliatina hliníka Tvrdo eloxované
    2 Kryt tyče Zliatina hliníka Pochrómované
    3 Piest Zliatina hliníka Pochrómované
    4 Piest rod Nehrdzavejúca oceľ
    5 Držiak magnetu Zliatina hliníka Pochrómované,in case of φ6
    Nehrdzavejúca oceľ V prípade φ10
    6 Držiak tesnenia Zliatina hliníka Pochrómované,in case of φ6
    Nehrdzavejúca oceľ V prípade 中10
    7 Vodiaca tyč Uhlíková oceľ Tvrdý chróm galvanicky pokovovaný
    8 Doska Zliatina hliníka Tvrdo eloxované
    9 Momentová skrutka s nástrčnou hlavou Kabínová oceľ Poniklované, v prípade φ6
    Skrutka so šesťhrannou hlavou Uhlíková oceľ Poniklované, v prípade φ10
    10 Skrutka s vnútorným šesťhranom Uhlíková oceľ Poniklované
    11 Nárazník Živica
    12 Magnet -
    13 Objímka NBR
    14 Tesnenie tyče NBR
    15 Piest sea NBR
    16 O-krúžok NBR
