Tenký valec série MGP s vodiacou tyčou Dodávatelia

Domov / Produkty / Vzduchový valec / Viacosový valec / Tenký valec série MGP s vodiacou tyčou

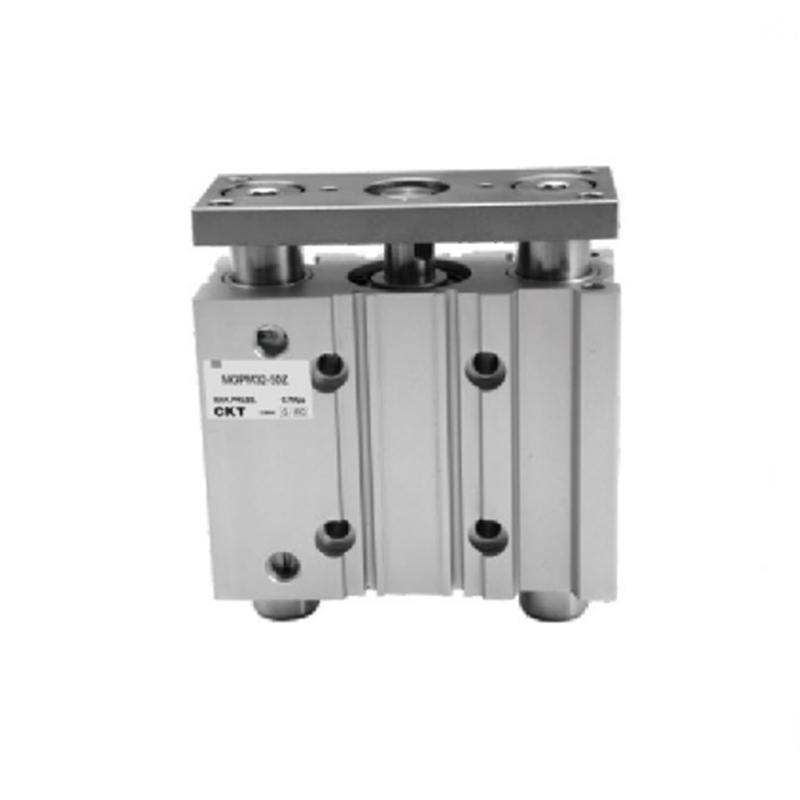

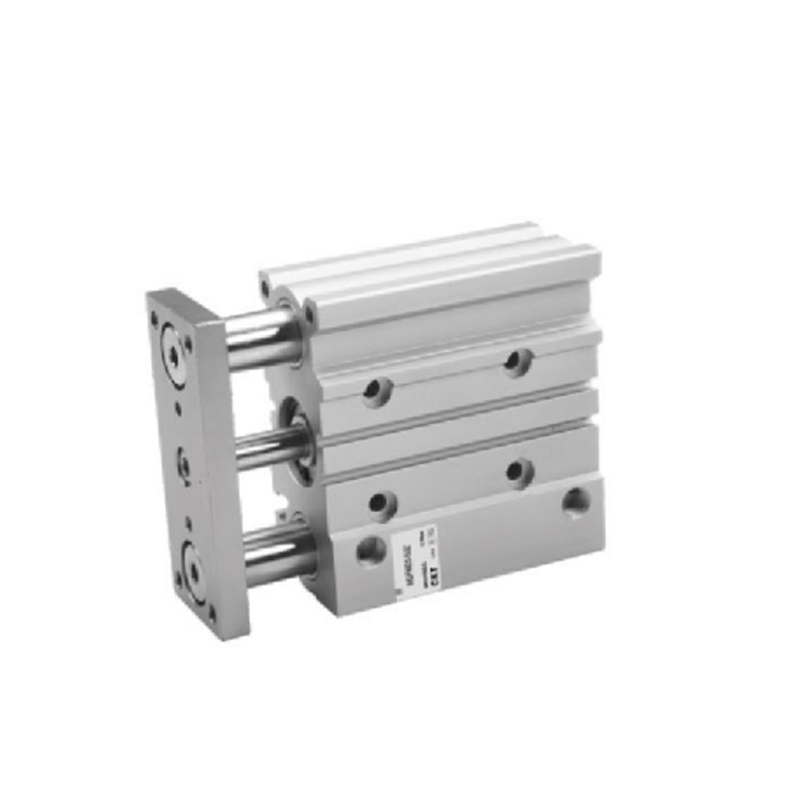

Tenký valec série MGP s vodiacou tyčou Tenký valec série MGP s vodiacou tyčou
  • Tenký valec série MGP s vodiacou tyčou
  • Tenký valec série MGP s vodiacou tyčou
Viacosový valec

Tenký valec série MGP s vodiacou tyčou

1. Malá veľkosť a nízka hmotnosť
2. Silná odolnosť voči bočnému zaťaženiu
3. Silná odolnosť voči krútiacemu momentu
4. Vysoká presnosť bez otáčania
5. Ložisko vodiacej tyče môže byť klzné alebo guľôčkové
6. Jednoduchá inštalácia
7. Polohu obojstranného potrubia je možné zvoliť

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Miniatúrny valec série MGJ s vodiacou tyčou
ĎALŠÍ:Cylinder s dvojitou tyčou série CXSW

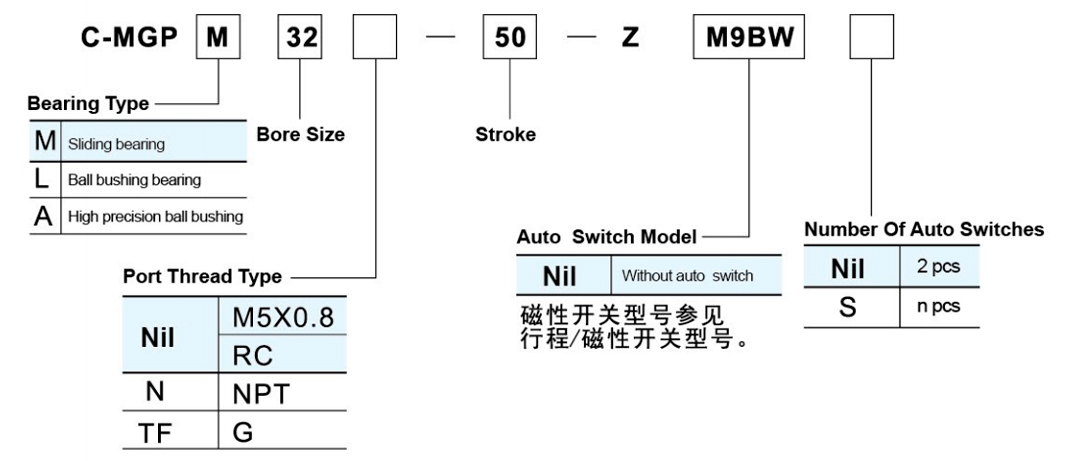

  • Štandardná špecifikácia
    Veľkosť otvoru (mm) 12 16 20 25 32 40 50 63 80 100
    Tekutina Vzduch
    Akcia Dvojité pôsobenie
    Maximálny prevádzkový tlak (MPa) 1.0
    Minimálny prevádzkový tlak (MPa) 0.12 0.1
    Teplota okolia a kvapaliny -10 ~ 60 ℃ (bez mrazenia)
    Rýchlosť piestu 50 ~ 500 mm/s 50-400 mm
    Vankúš Gumový nárazník na oboch koncoch
    Tolerancia dĺžky zdvihu 1,5 mm
    * Mazanie Nevyžaduje sa
    Ložisko Klzné ložisko/Guľôčkové puzdro/Vysoko presné guľôčkové puzdro
    Neotáčavé
    Presnosť
    (časť svorky)     		Posuvné ložisko ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Guľôčkové puzdro ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Vysoká presnosť
    Guľôčkové puzdro
    Potrubný port M5 × 0,8 1/8 1/4 3/8
    *Ak chcete použiť mazanie, použite  ISOVG32 .

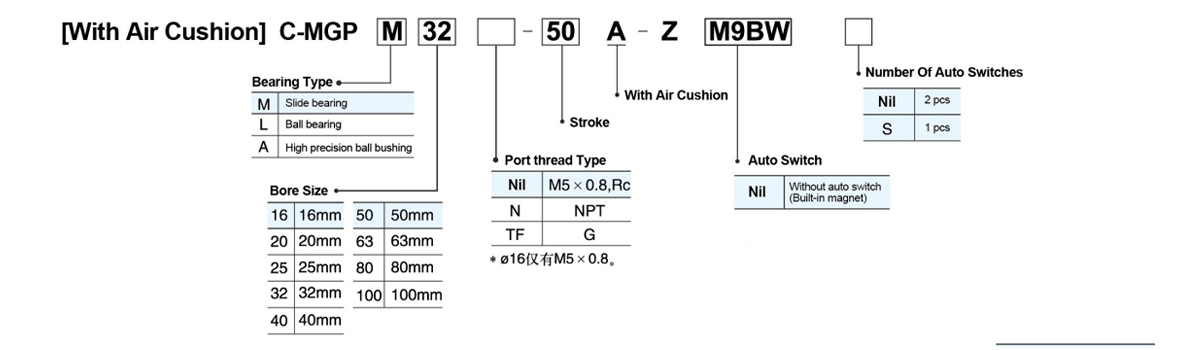

    Veľkosť otvoru (mm) 16 20,25,32,40,50,63,80,100
    Maximálny prevádzkový tlak (MPa) 1.0
    Minimálny prevádzkový tlak (MPa) 0.15 0.12
    Vankúš Vzduch cushion on both ends

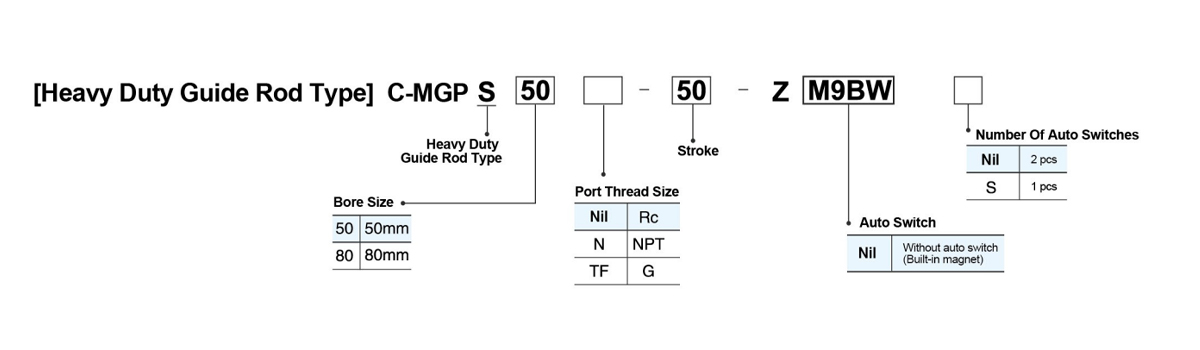

    Špecifikácia
    Veľkosť otvoru (mm) 50 80
    Rozsah prevádzkového tlaku (MPa) 0,1 až 1,0
    Prevádzková rýchlosť piestu (mm/s) 50-400
    Vankúš Gumový nárazník na oboch koncoch
    Štandardný zdvih 25,50,75,100,125,150,175,200
    Nerotujúca presnosť koncovej dosky ±0,05° ±0,04°

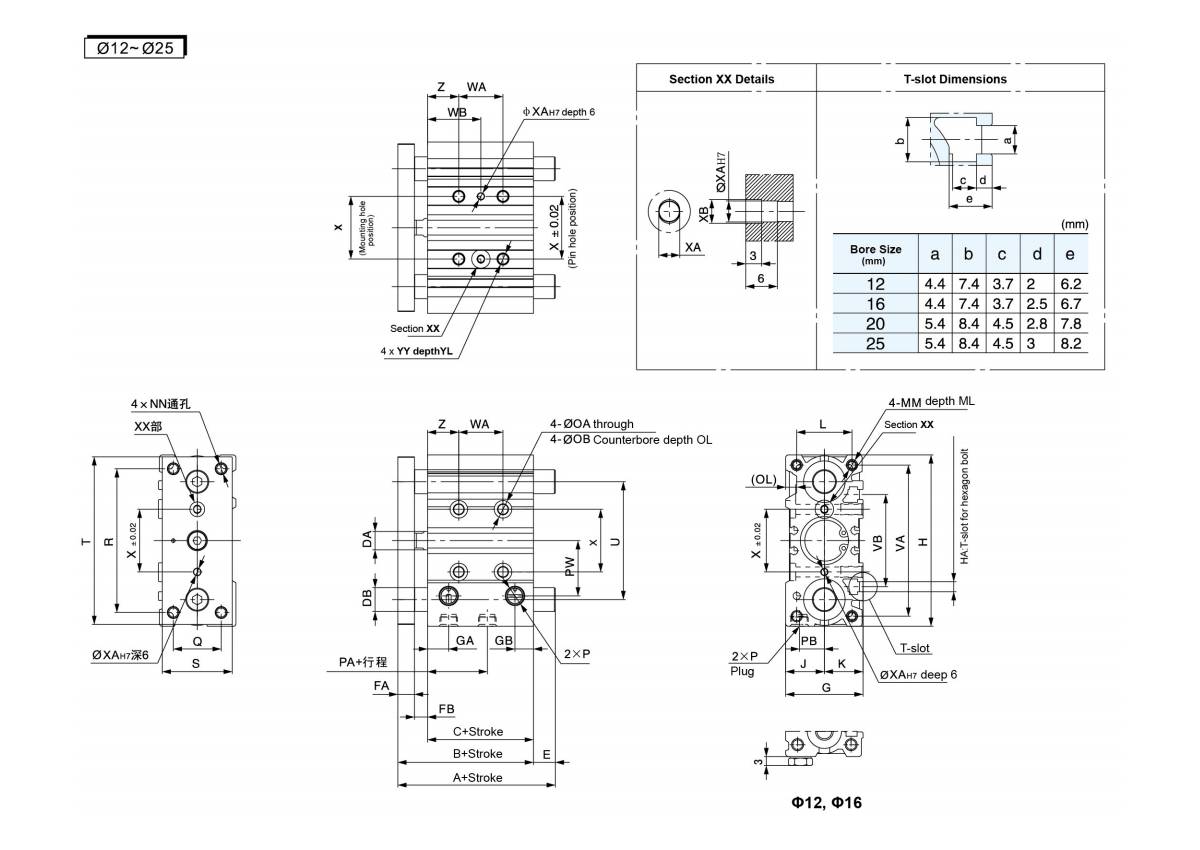

  • C-MGPM,C-MGPL,C-MGPA Bežné Rozmery                                                                                                                                                               (mm)
    Bore
    Veľkosť
    (mm)     		Zdvih (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    nula TN TF
    12 10,20,30,40,50,75,100,
    125 150 175 200,250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4 × 0,7 10 M4 × 0,7 4.3 8 4.5 M5 × 0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5 × 0,8 12 M5 × 0,8 4.3 8 4.5 M5 × 0,8 - -
    20 20,30,40,50,75,100 125 150,
    175 200 250 300 350 400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5 × 0,8 13 M5 × 0,8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6 × 1,0 15 M6 × 1,0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    Bore
    Veľkosť
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB YY YL Z
    30. resp
    Menej     		9sr3oS
    Menej     		Viac ako 100 st 200 alebo menej Viac ako 200 st 300 alebo menej Viac ako 300 st 30. resp
    Menej     		Viac ako 30 st 100 alebo menej Viac ako 100 st 200 alebo menej Viac ako 200 st. 300 st. alebo menej Viac ako 300 st
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5 × 0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5 × 0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6 × 1,0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6 × 1,0 12 17

    C-MGPM klzné ložisko IA,DB, rozmer E                                        (mm)
    Bore
    Veľkosť
    (mm)     		A DB E
    50 alebo menej Viac ako 50. 100. alebo menej Viac ako 100 st 200 alebo menej Viac ako 200 st 50 alebo menej Viac ako 50. 100. alebo menej Viac ako 100 st 200 alebo menej Viac ako 200 st
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (guľôčkové puzdro)
    C-MGPA (Hlgh presné guľôčkové puzdro)/rozmer A,DB,E   (mm)
    Veľkosť otvoru (mm) A DB E
    30. alebo menej Viac ako 30 st 100 alebo menej Viac ako 100 st 200 alebo menej Viac ako 200 st 30. alebo menej Viac ako 30 st 100 alebo menej Viac ako 100 st 200 alebo menej Viac ako 200 st
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

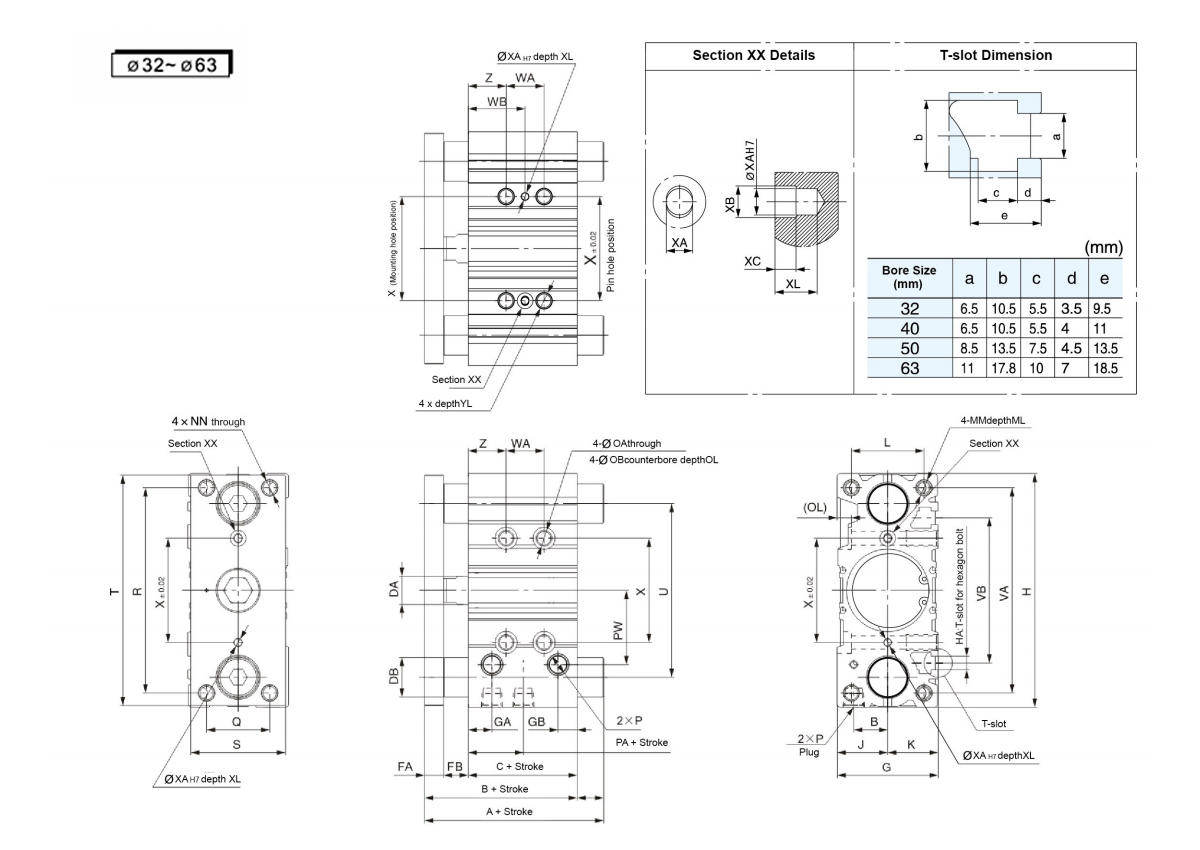

    C-MGPM,C-MGPL,C-MGPA Bežné Rozmery                                                                                                                                                               (mm)
    Bore
    Veľkosť
    (mm)     		Zdvih (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    nula TN TF
    32 25,50,75,
    100,125,150,
    175,200,250,
    300 350 400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8 × 1,25 20 M8 × 1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8 × 1,25 20 M8 × 1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10 × 1,5 22 M10 × 1,5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10 × 1,5 22 M10 × 1,5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    Bore
    Veľkosť
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL YY YL Z
    25. alebo menej Viac ako 25 st 100 alebo menej Viac ako 100 st 200 alebo menej Viac ako 200 st 300 alebo menej Viac ako 300 st 25. alebo menej Viac ako 25 st 100 alebo menej Viac ako 100 st 200 alebo menej Viac ako 200 st 300 alebo menej Viac ako 300 st
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8 × 1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8 × 1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10 × 1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10 × 1,5 20 24

    C-MGPM klzné ložisko IA,DB, rozmer E                                         (mm)
    Bore
    Veľkosť
    (mm)     		A DB E
    50. alebo menej Viac ako 50. 200. alebo menej Viac ako 200 st 50. alebo menej Viac ako 50. 200. alebo menej Viac ako 200 st
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (guľôčkové puzdro)
    C-MGPA (Hlgh presné guľôčkové puzdro)/A,DB,E rozmer (mm)
    Bore
    Veľkosť
    (mm)     		A DB E
    50. alebo menej Viac ako 50. 100. alebo menej Viac ako 100 st 200 alebo menej Viac ako 200 st 50. alebo menej Viac ako 50. 100. alebo menej Viac ako 100 st 200 alebo menej Viac ako 200 st
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

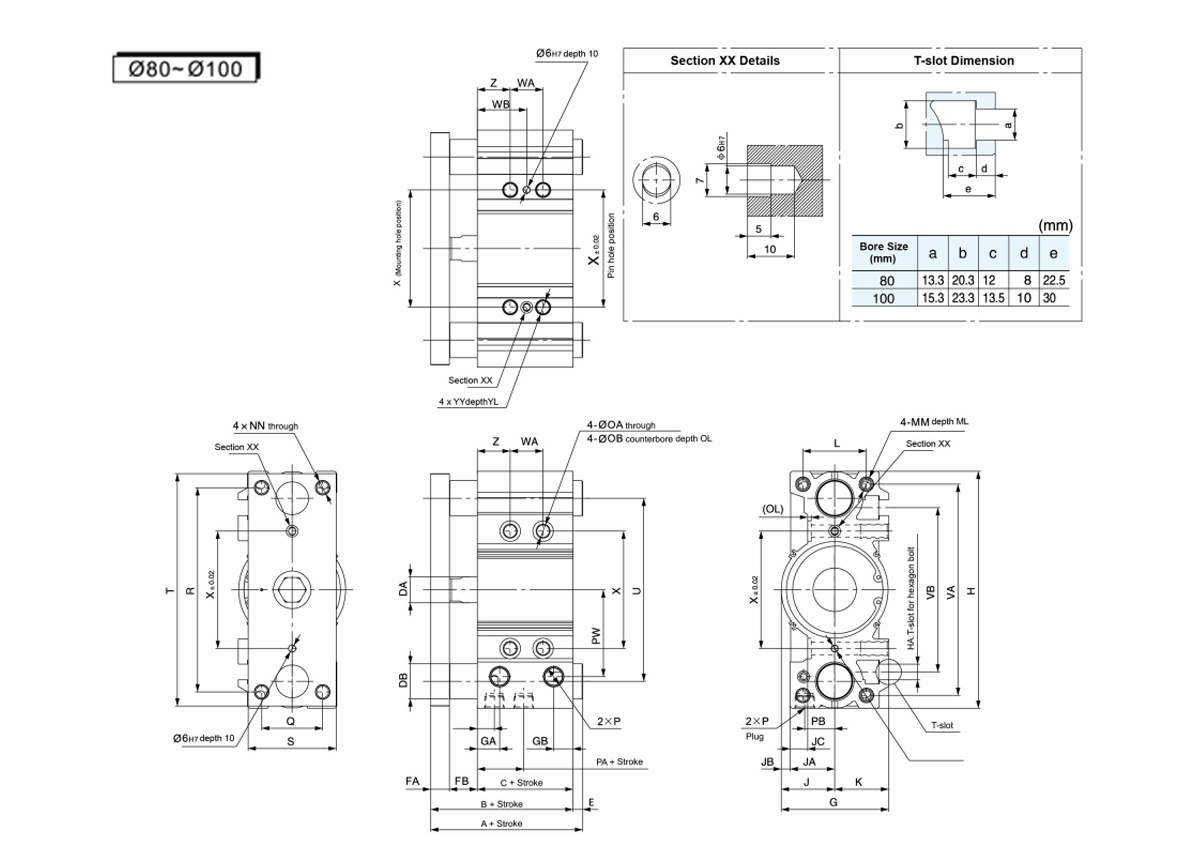

    C-MGPM,C-MGPL,C-MGPA Spoločné rozmery                                                                                                               (mm)
    Bore
    Veľkosť
    (mm)
    Mŕtvica
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB JC K L MM ML NN OA OB OL P
    nula TN TF
    80 25,50,75,100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12 × 1,75 25 M12 × 1,75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2,0 31 M14x2,0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    Bore
    Veľkosť
    (mm)     		PA PB PW Q R S T U VA VB WA WB X YY YL Z
    25. alebo menej Viac ako 25. 100. alebo menej Viac ako 100 st 200 alebo menej Viac ako 200 st 300 alebo menej Viac ako 300 st 25. alebo menej Viac ako 25. 100. alebo menej Viac ako 100 st 200 alebo menej Viac ako 200 st
    300 alebo menej     		Viac ako 300 st
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12 × 1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14 × 2,0 28 11

    C-MGPM klzné ložisko IA, DB, E rozmer
    (mm)
    Bore
    Veľkosť
    (mm)     		A DB E
    50. alebo menej Nad 50st
    200 alebo menej     		Viac ako 200 st 50. alebo menej Nad 50st
    200 alebo menej     		Viac ako 200 st
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (guľôčkové puzdro)
    C-MGPA (vysoko presné guľôčkové puzdro) / rozmer A, DB, E
    (mm)
    Bore
    Veľkosť
    (mm)     		A DB E
    25. alebo menej Viac ako 25. 50. alebo menej Viac ako 50. 200. alebo menej Viac ako 200 st 25. alebo menej Viac ako 25. 50. alebo menej Viac ako 50. 200. alebo menej Viac ako 200 st
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
