Cylinder s dvojitou tyčou série CXSW Dodávatelia

Domov / Produkty / Vzduchový valec / Viacosový valec / Cylinder s dvojitou tyčou série CXSW

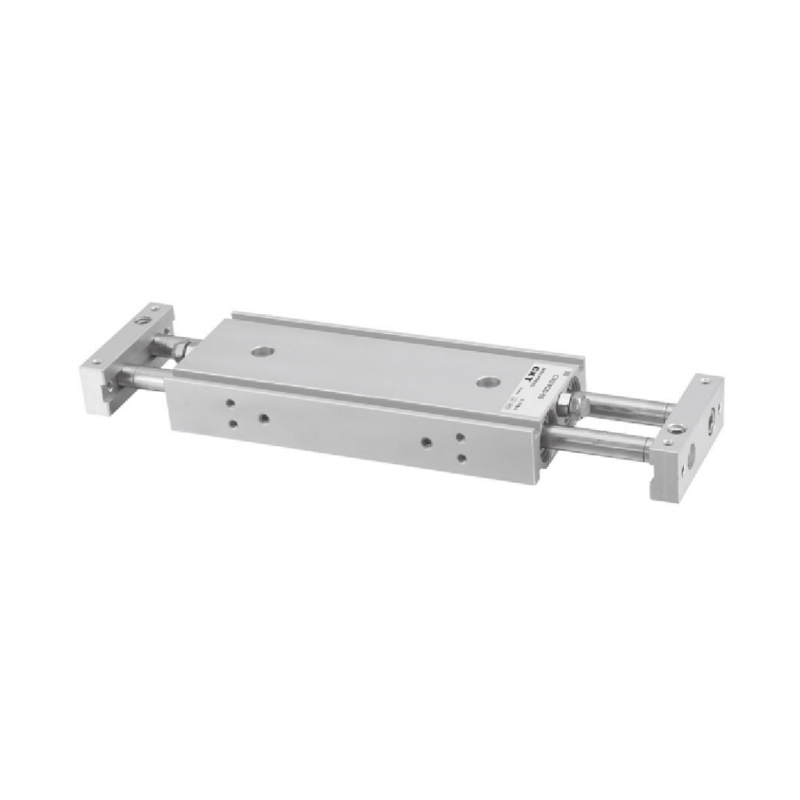

Cylinder s dvojitou tyčou série CXSW
  • Cylinder s dvojitou tyčou série CXSW
Viacosový valec

Cylinder s dvojitou tyčou série CXSW

1. Maximálne povolené zaťaženie je 2-3 krát väčšie ako u série CXS
2. Dvojvalcový dizajn, 2-násobok výstupnej sily
3. Vysoká presnosť bez otáčania
4. Silná odolnosť voči bočnému zaťaženiu
5. Štandardne so zariadením na nastavenie zdvihu: 0-10mm.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Tenký valec série MGP s vodiacou tyčou
ĎALŠÍ:Dvojvalec série CXS (základný typ)
  • Špecifikácia
    Veľkosť otvoru (mm) 6 10 15 20 25 32
    Tekutina Vzduch
    Akcia Dvojité pôsobenie
    Max.Operating Pressure
    (Mpa)     		0.7
    Min.Operating Pressure
    (Mpa)     		0.15 0.1
    Okolitá &teplota kvapalín -10 ~ 60 ℃ (bez mrazenia)
    Vankúš Gumový nárazník na oboch koncoch
    Prevádzková rýchlosť piestu
    (mm/s)     		50-500
    Štruktúra Dvojitá tyč (Dvakrát výstupná sila)
    * Mazanie Nevyžaduje sa
    Nastaviteľný rozsah zdvihu 0~-10 mm
    Ložisko Klzné ložisko/guličkové ložisko
    Potrubný port M5 × 0,8 Rc1/8
    *Ak chcete použiť mazanie, použite ISOVG32.

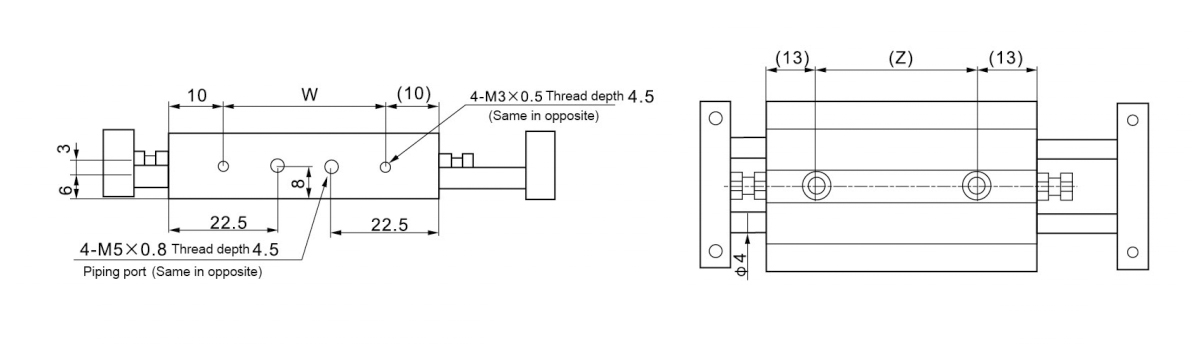

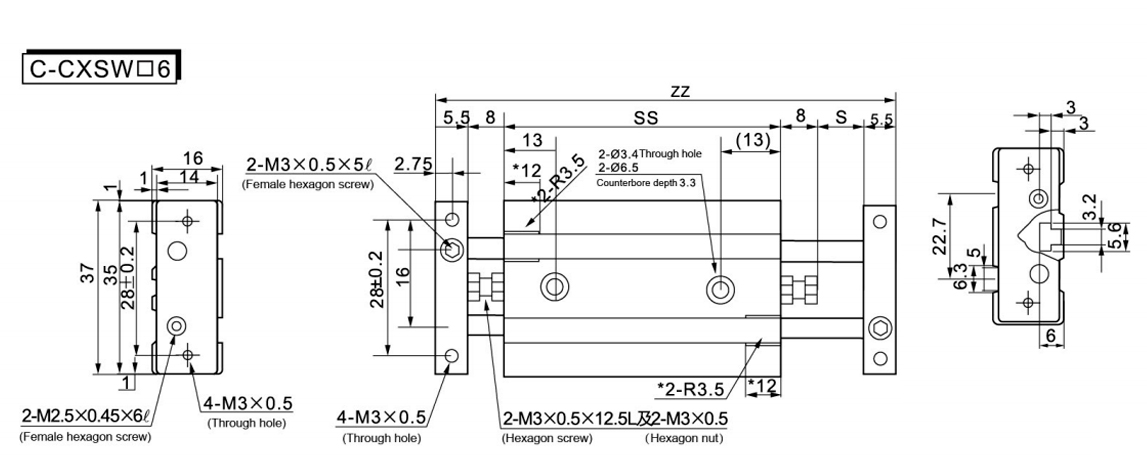

  • Model S SS ZZ Z W
    C-CXSW□6-10 10 66 103 40 46
    C-CXSW□6-20 20 76 123 50 56
    C-CXSW□6-30 30 86 143 60 66
    C-CXSW□6-40 40 96 163 70 76
    C-CXSW□6-50 50 106 183 80 86
    Ak chcete nainštalovať magnetické spínače pre cylindrické vložky C-CXSW□6-10   a C-CXSW□6-20  , odstráňte časť, ktorá slúži na zaistenie šachty magnetického spínača. (Rozmery označené *)

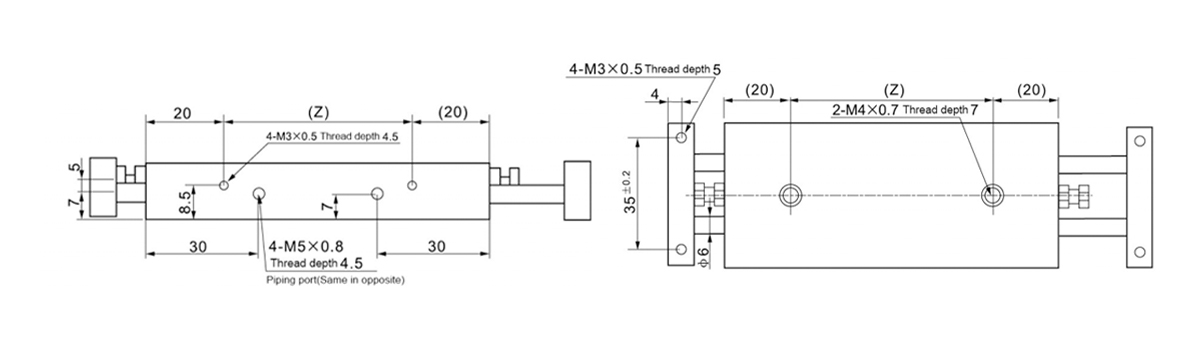

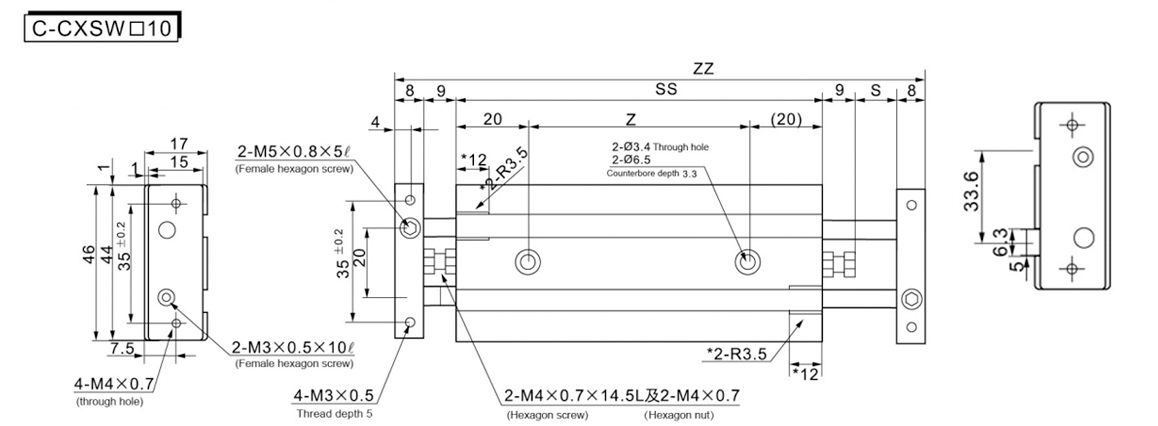

    Model S SS ZZ Z
    Štandardné
    Mŕtvica     		C-CXSW□10-10 10 92 136 52
    C-CXSW□10-20 20 102 156 62
    C-CXSW□10-30 30 112 176 72
    C-CXSW□10-40 40 122 196 82
    C-CXSW□10-50 50 132 216 92
    C-CXSW□10-75 75 157 266 117
    C-CXSW□10-100 100 182 316 142
    Dlhé
    Mŕtvica
    (-XB11)     		C-CXSW□10-125 125 207 366 167
    C-CXSW□10-150 150 232 416 192
    Ak chcete nainštalovať magnetické spínače pre cylindrické vložky C-CXSW□10-10 a C-CXSW□10-20, odstráňte časť otvoru magnetického spínača, ktorý sa používa na zaistenie magnetického spínača. (Rozmery označené *)

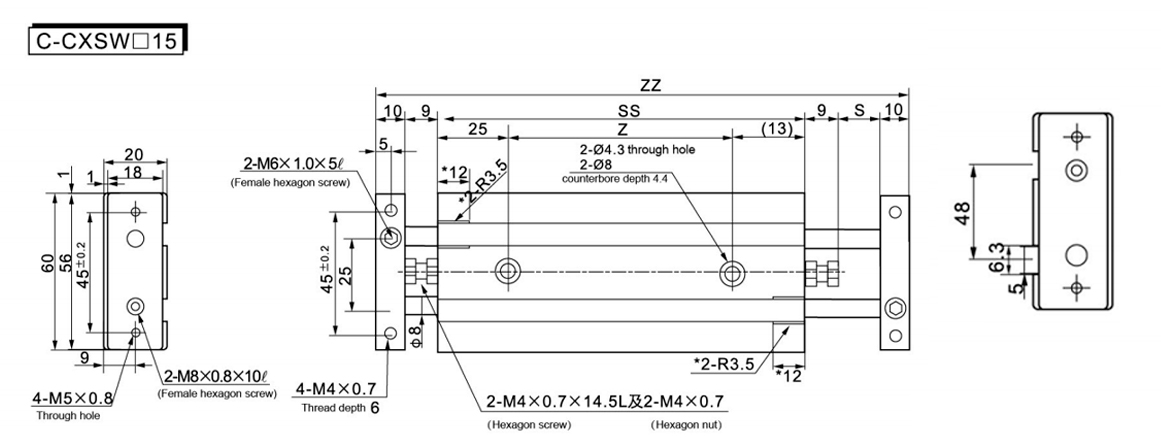

    Model S SS ZZ Z
    Štandardné
    Mŕtvica     		C-CXSW□15-10 10 105 153 55
    C-CXSW□15-20 20 115 173 65
    C-CXSW□15-30 30 125 193 75
    C-CXSW□15-40 40 135 213 85
    C-CXSW□15-50 50 145 233 95
    Dlhé
    Mŕtvica
    (-XB11)     		C-CXSW□15-75 75 170 283 120
    C-CXSW□15-100 100 195 333 145
    C-CXSW□15-125 125 220 383 170
    C-CXSW□15-150 150 245 433 195
    Ak chcete nainštalovať magnetické spínače pre cylindrické vložky C-CXSW□15-10 a C-CXSW□15-20, odstráňte časť, ktorá slúži na zaistenie šachty magnetického spínača. (Rozmery označené *)

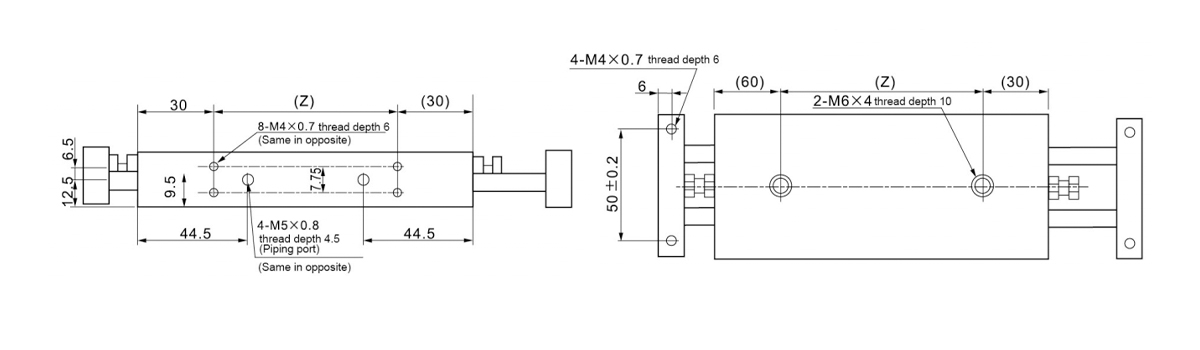

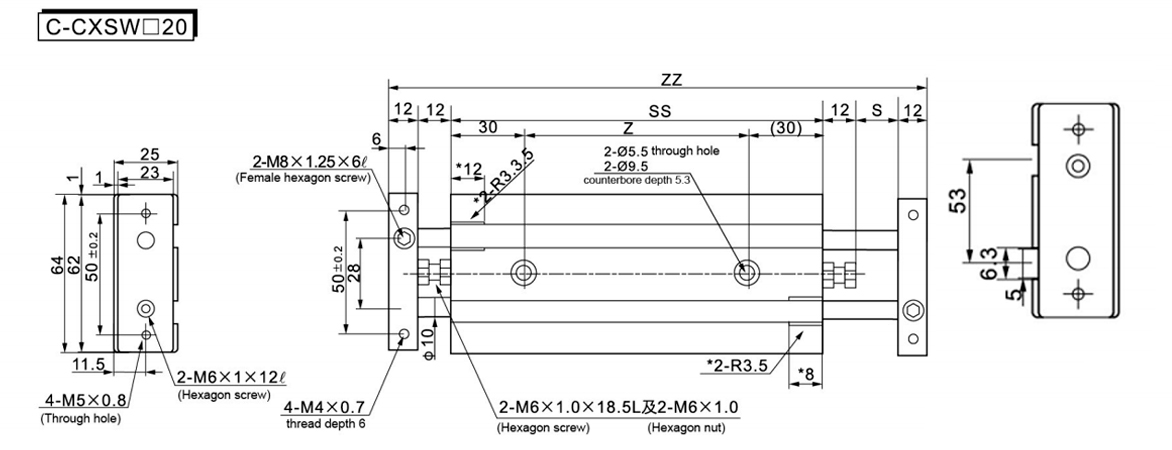

    Model S SS ZZ Z
    Štandardné
    Mŕtvica     		C-CXSW□-20-10 10 120 178 60
    C-CXSW□-20-20 20 130 198 70
    C-CXSW□20-30 30 140 218 80
    C-CXSW□20-40 40 150 238 90
    C-CXSW□20-50 50 160 258 100
    C-CXSW□20-75 75 165 308 125
    C-CXSW□20-100 100 210 358 150
    Dlhé
    Mŕtvica
    (-XB11)     		C-CXSW□20-125 125 235 408 175
    C-CXSW□20-150 150 260 458 200
    C-CXSW□20-175 175 285 508 225
    C-CXSW□20-200 200 310 558 250
    Ak chcete nainštalovať magnetický spínač pre cylindrickú vložku C-CXSW□20-10, odrežte časť otvoru magnetického spínača, ktorý sa používa na jeho zaistenie. (Rozmery označené *)

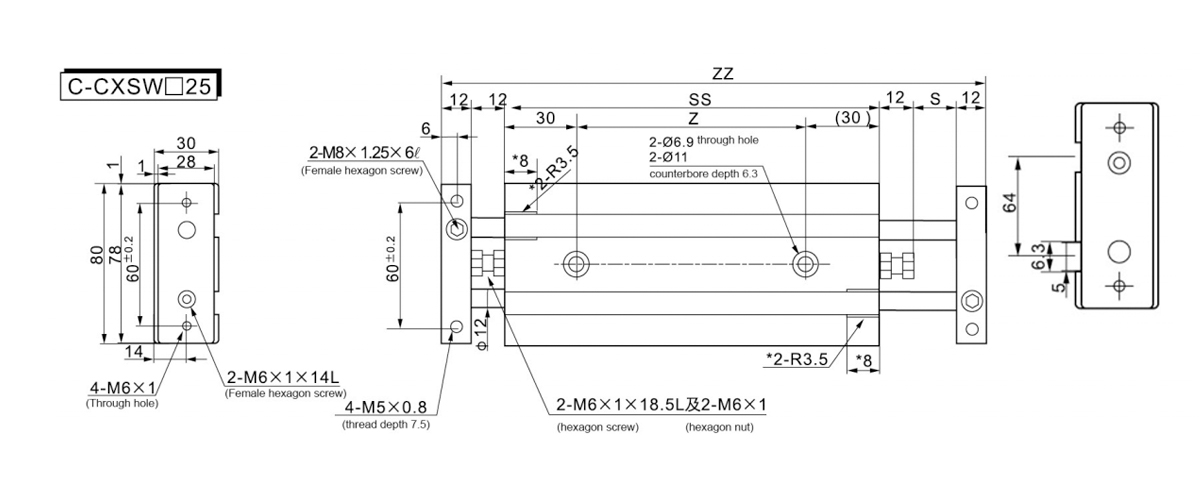

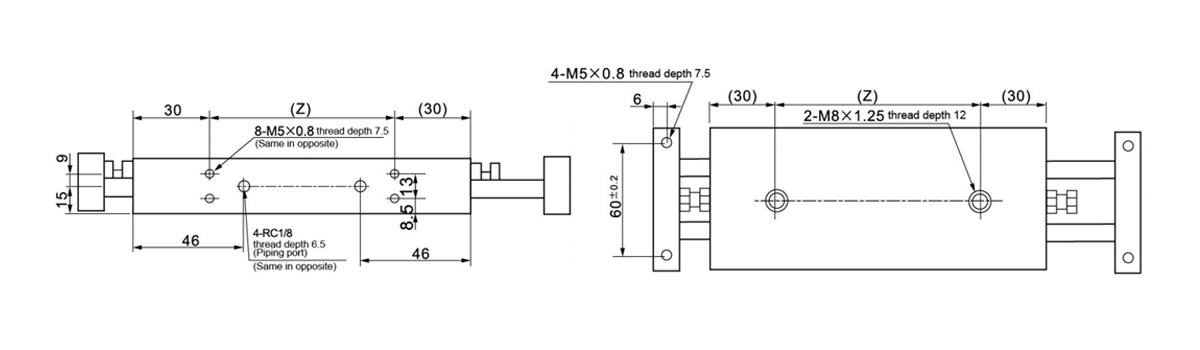

    Model S SS ZZ Z
    Štandardné
    Mŕtvica     		C-CXSW□25-10 10 122 180 62
    C-CXSW□25-20 20 132 200 72
    C-CXSW□25-30 30 142 220 82
    C-CXSW□25-40 40 152 240 92
    C-CXSW□25-50 50 162 260 102
    C-CXSW□25-75 75 187 310 127
    C-CXSW□25-100 100 212 360 152
    Dlhé
    Mŕtvica
    (-XB11)     		C-CXSW□25-125 125 237 410 177
    C-CXSW□25-150 150 262 460 202
    C-CXSW□25-175 175 287 510 227
    C-CXSW□25-200 200 321 560 252
    Ak chcete nainštalovať magnetický spínač pre cylindrickú vložku C-CXSW□25-10, odstráňte časť, ktorá slúži na zaistenie šachty magnetického spínača.
    (Rozmery označené *)

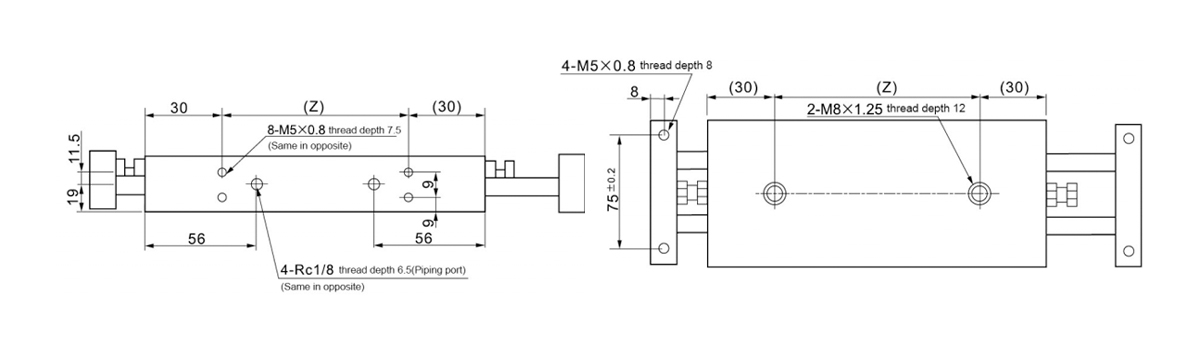

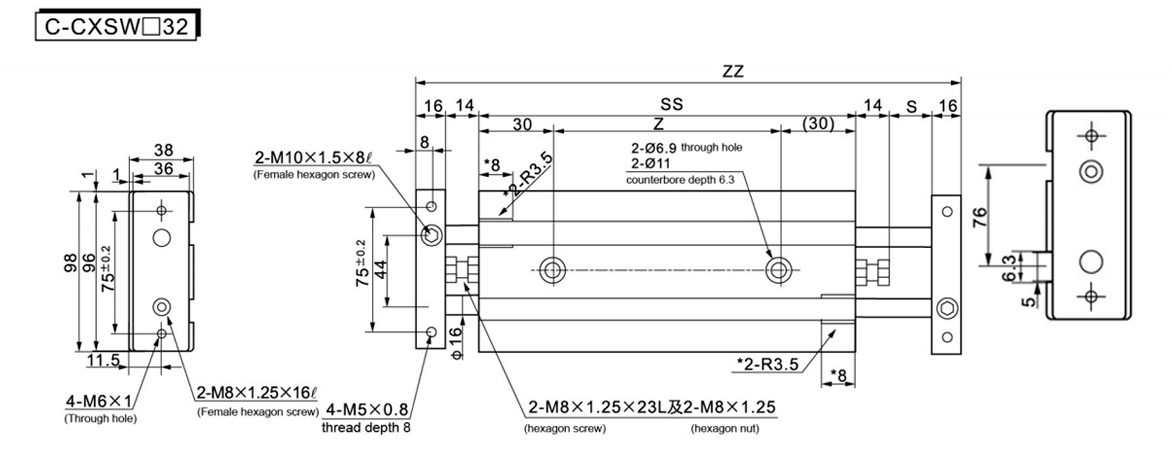

    Model S SS ZZ Z




    Štandardné
    Mŕtvica     		C-CXSW□32-10 10 143 213 83
    C-CXSW□32-20 20 153 233 93
    C-CXSW□32-30 30 163 253 103
    C-CXSW□32-40 40 173 273 113
    C-CXSW□32-50 50 183 293 123
    C-CXSW□32-75 75 208 343 148
    C-CXSW□32-100 100 233 393 173
    Dlhé
    Mŕtvica
    (-XB11)     		C-CXSW□32-125 125 258 443 198
    C-CXSW□32-150 150 283 493 223
    C-CXSW□32-175 175 308 543 248
    C-CXSW□32-200 200 333 593 273
    Ak chcete nainštalovať magnetický spínač pre cylindrickú vložku C-CXSW□32-10, odstráňte časť použitú na zaistenie šachty magnetického spínača. (Rozmery označené *)
