Dvojvalec série CXS (základný typ) Dodávatelia

Domov / Produkty / Vzduchový valec / Viacosový valec / Dvojvalec série CXS (základný typ)

Dvojvalec série CXS (základný typ) Dvojvalec série CXS (základný typ) Dvojvalec série CXS (základný typ)
  • Dvojvalec série CXS (základný typ)
  • Dvojvalec série CXS (základný typ)
  • Dvojvalec série CXS (základný typ)
Viacosový valec

Dvojvalec série CXS (základný typ)

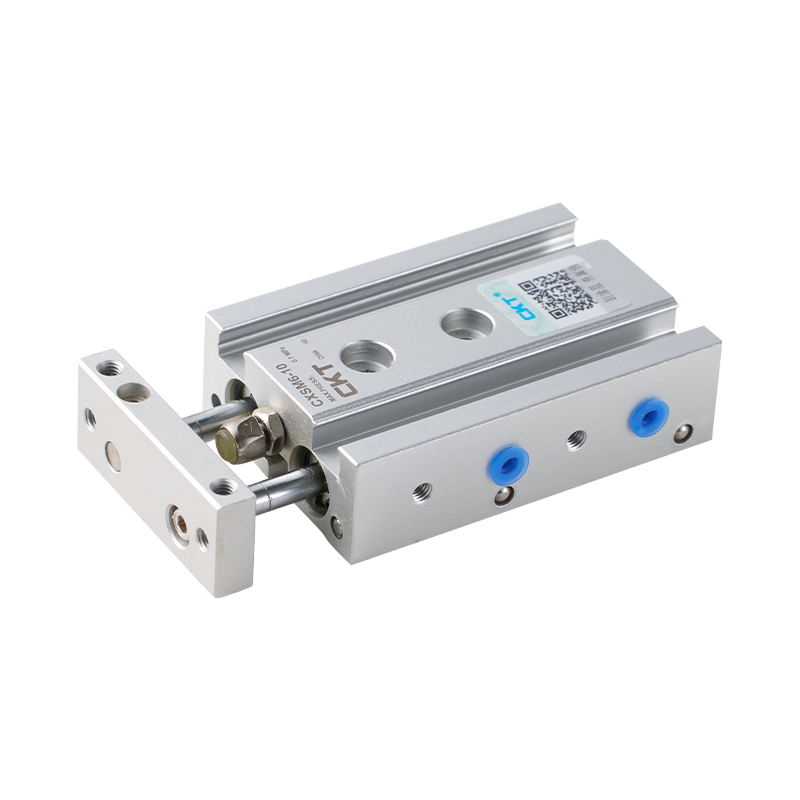

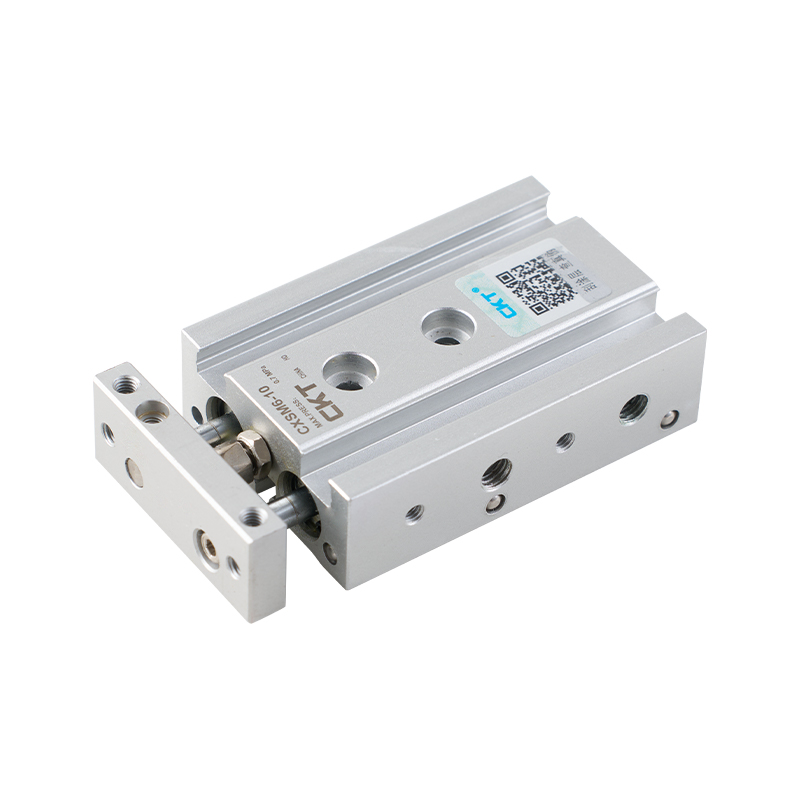

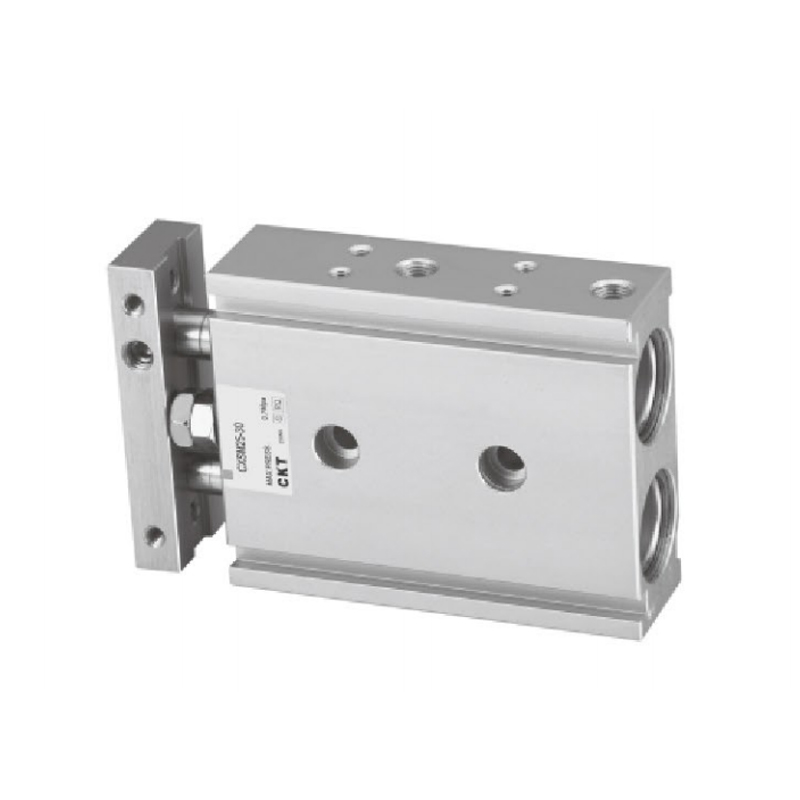

Dvojvalec série CXS (základný typ) je tenký paralelný valec s dvojitou piestnicou. Jeho kompaktná konštrukcia výrazne šetrí inštalačný priestor a konštrukcia s dvojitým piestom dosahuje teoretickú dvojnásobnú výstupnú silu. Táto séria valcov má vynikajúcu presnosť proti krúteniu (bez rotácie) a zvýšenú antilaterálnu zaťažiteľnosť a je určená pre automatizačné aplikácie s obmedzeným priestorom a vysokým ťahom, vysokou presnosťou a vysokou stabilitou.

Hlavné výhody:

1. Dvojitý výstup, kompaktný a tenký: Unikátna paralelná konštrukcia s dvojitým piestom poskytuje dvojnásobnú silu ťahu/ťahu v porovnaní s jednoduchým valcom s rovnakým priemerom valca pri veľmi malej montážnej výške.

2. Vysoká presnosť, bez rotácie: Presný zosilnený vodiaci systém zaisťuje nerotačný lineárny pohyb piestnej tyče na dosiahnutie presného polohovania.

3. Vysoká odolnosť proti bočnému zaťaženiu: Zosilnená piestna tyč a tuhá vodiaca konštrukcia účinne odolávajú excentrickým zaťaženiam a bočným silám, čím zaisťujú hladkú a spoľahlivú prevádzku.

4. Spoľahlivý základ: Štandardný zdvih, vstavaná vyrovnávacia pamäť a pevná konštrukcia spĺňajú všeobecné potreby automatizácie.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Cylinder s dvojitou tyčou série CXSW
ĎALŠÍ:Dvojvalec série TDA/TN (Ø10~Ø32)
  • Špecifikácia
    Veľkosť otvoru (mm) 6 10 15 20 25 32
    Tekutina Vzduch
    Akcia Dvojité pôsobenie
    Maximálny prevádzkový tlak (MPa) 0.7
    Min. prevádzkový tlak (MPa) 0.15 0.1 0.05
    Teplota okolia a kvapaliny -10 ~ 60 ℃ (bez mrazenia)
    Vankúš Obojstranný gumený nárazník
    Prevádzková rýchlosť piesta (mm/s) 30-300 30~800 30-700 30~600
    Štruktúra Dvojitá tyč (Dvakrát výstupná sila)
    * Mazanie Nevyžaduje sa
    Nastaviteľný rozsah zdvihu Spätný zdvih 0~-5mm
    Ložisko Klzné ložisko/guličkové ložisko
    Neotáčavé
    Tolerancia     		Klzné ložisko ±0,1°
    Guľôčkové puzdro
    Ložisko     		±0,1°
    Veľkosť portu M5 × 0,8 1/8
    *Ak chcete použiť mazanie, použite  ISOVG32 .

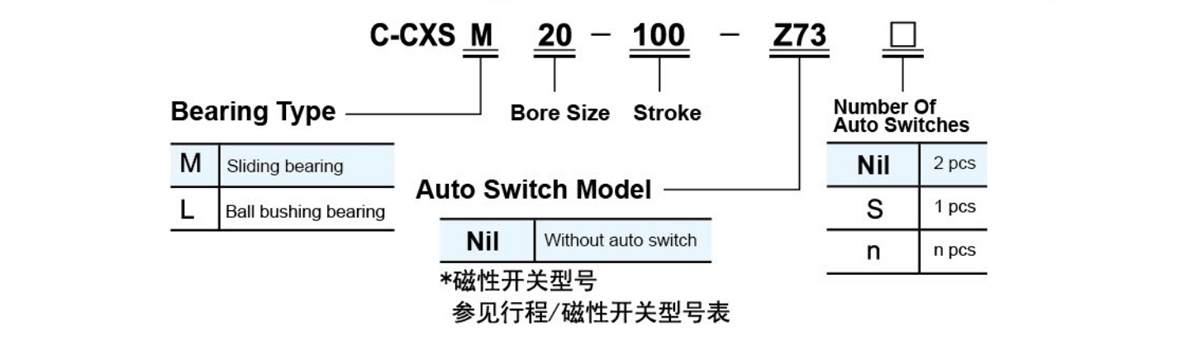

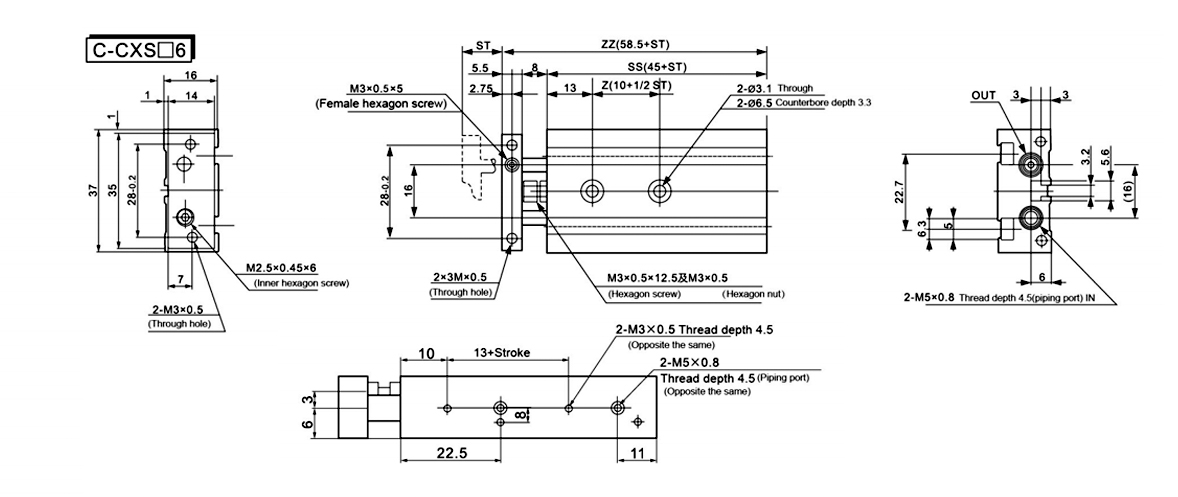

  • Model Mŕtvica 10 1/2 zdvih 13 Mŕtvica 45 zdvih 58,5 zdvih
    C-CXS□6-10 10 15 23 55 68.5
    C-CXS□6-20 20 20 33 65 78.5
    C-CXS□6-30 30 25 43 75 88.5
    C-CXS□6-40 40 30 53 85 98.5
    C-CXS□6-50 50 35 63 95 108.5

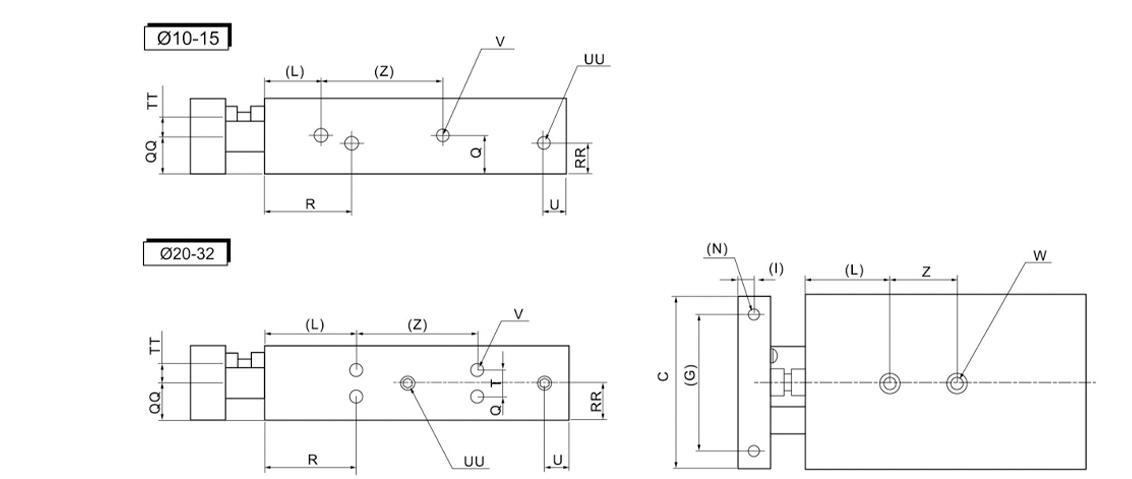

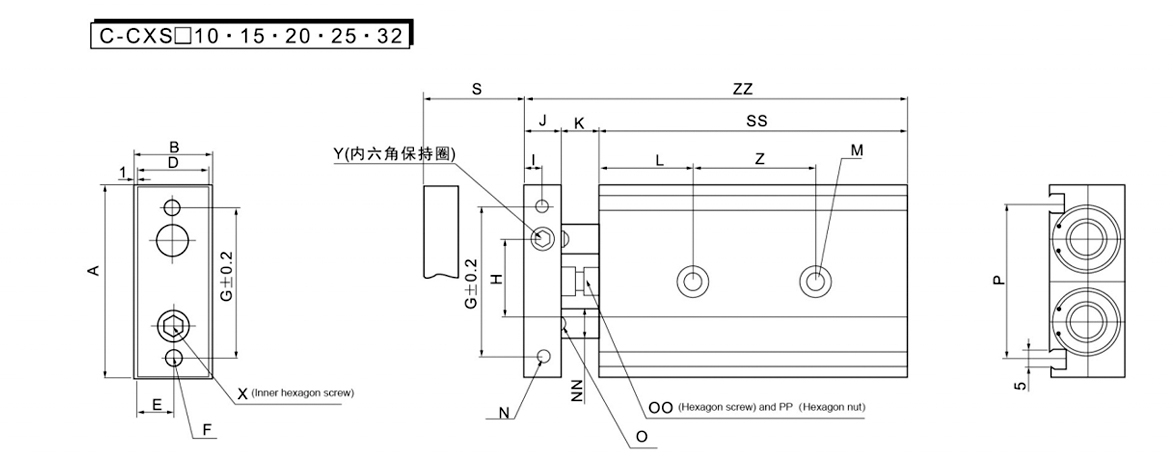

    Model A B C D E F G H I J K L M N NN O OO P PP Q QQ R RR S SS T TT U UU V W X Y Z ZZ
    C-CXS□10-10 46 17 44 15 7.5 2-M4×0,7 (cez otvor) 35 20 4 8 9 20 2-03.4
    Cez otvor
    2-06.5
    Zahĺbenie
    hĺbka 3.3     		2-M3X0,5
    Niť
    hĺbka 5     		Ø6 5 M4×0,7×14,5L 33.6 M4 × 0,7 8.5 7 30 7 10 65 - 5 8 2-M5X0,5
    Niť
    hĺbka 4,5
    Otvor na prívod vzduchu
    (To isté v
    opak)     		4-M3X0,5
    Niť
    hĺbka 4,5
    (To isté v
    opak)     		2-M4
    X0,7
    Niť
    hĺbka 7     		M3×0,5×10L M3×0,5×5L 30 82
    C-CXS□10-20 20 75 92
    C-CXS□10-30 30 85 40 102
    C-CXS□10-40 40 95 112
    C-CXS□10-50 50 105 122
    C-CXS□15-10 58 20 56 18 9 2-M5×0,8 (cez otvor) 45 25 5 10 9 30 2-24.3
    Cez otvor
    2-28
    Zahĺbenie
    hĺbka 4.4     		2-M4X0,7
    Niť
    hĺbka 6     		Ø8 6 M4×0,7×14,5L 48 M4 × 0,7 10 10 38.5 10 10 70 - 5 8 2-M5X0,8
    Niť
    hĺbka  4,5
    Otvor na prívod vzduchu
    (To isté v
    opak)     		4-M4X0,7
    Niť
    hĺbka 5
    (To isté v
    opak)     		2-M5
    X0,8
    Niť
    hĺbka 8     		M3×0,8×10L M4 × 0,7×4L 25 89
    C-CXS□15-20 20 80 99
    C-CXS□15-30 30 90 109
    C-CXS□15-40 40 100 35 119
    C-CXS□15-50 50 110 129
    C-CXS□20-10 64 25 62 23 11.5 2-M5×0,8 (cez otvor) 50 28 6 12 12 30 2-05.5
    Cez otvor
    2-09.5
    Zahĺbenie
    hĺbka 5.3     		2-M4X0,7
    Niť
    hĺbka 6     		Ø10 8 M6 × 1,0 × 18,5 l 53 M6 × 1,0 7.75 12.5 45 7.75 10 80 9.5 6.5 8 2-M5X0,8
    Niť
    hĺbka 4,5
    Otvor na prívod vzduchu
    (To isté v
    opak)     		8-M4X0,7
    Niť
    hĺbka 6
    (To isté v
    opak)     		2-M6
    X1,0
    Niť
    hĺbka 10     		M6 × 1,0×12L M5×0,8×5L 30 104
    C-CXS□20-20 20 90 114
    C-CXS□20-30 30 100 40 124
    C-CXS□20-40 40 110 134
    C-CXS□20-50 50 120 144
    C-CXS□20-75 75 145 60 169
    C-CXS□20-100 100 170 194
    C-CXS□25-10 80 30 78 28 14 2-M6 × 1,0 (priechodný otvor) 60 35 6 12 12 30 2-Q6.9
    Cez otvor
    2-011
    Zahĺbenie
    hĺbka 6.3     		2-M5X0,8
    Niť
    hĺbka 7.5     		Ø12 10 M6 × 1,0 × 18,5 l 64 M6 × 1,0 8.5 15 46 15 10 82 13 9 9 4-1/8X0,8
    Niť
    hĺbka 6.5
    Vstupný otvor Ai
    (To isté v
    opak)     		8-M8X0,8
    Niť
    hĺbka 7.5
    (To isté v
    opak)     		2-M8
    X1,25
    Niť
    hĺbka 12     		M6 × 1,0×14L M6×1,×5L 30 106
    C-CXS□25-20 30 92 116
    C-CXS□25-30 40 102 126
    C-CXS□25-40 50 122 40 136
    C-CXS□25-50 75 147 146
    C-CXS□25-75 100 172 60 17
    C-CXS□25-100 196
    C-CXS□32-10 98 38 96 36 18 2-M6 × 1,0 (cez otvor) 75 44 8 16 14 30 2-06.9
    Cez otvor
    2-011
    Zahĺbenie
    hĺbka 63     		2-M5X0,8
    Niť
    hĺbka 8     		Ø16 13 M8×12,5×23L 76 M8 × 1,25 9 19 56 19 10 92 20 11.5 10 4-1/8X0,8
    Niť
    hĺbka 6.5
    Otvor na prívod vzduchu
    (To isté v
    opak)     		8-M5X0,8
    Niť
    hĺbka 7.5
    (To isté v
    opak)     		2-M8
    X1,25
    Niť
    hĺbka 12     		M8 × 1,25×16L M8 × 1,25×8L 40 122
    C-CXS□32-20 20 102 132
    C-CXS□32-30 30 112 142
    C-CXS□32-40 40 122 50 152
    C-CXS□32-50 50 132 162
    C-CXS□32-75 75 157 70 187
    C-CXS□32-100 100 182 212
