Dvojvalec série TDA/TN (Ø10~Ø32) Dodávatelia

Domov / Produkty / Vzduchový valec / Viacosový valec / Dvojvalec série TDA/TN (Ø10~Ø32)

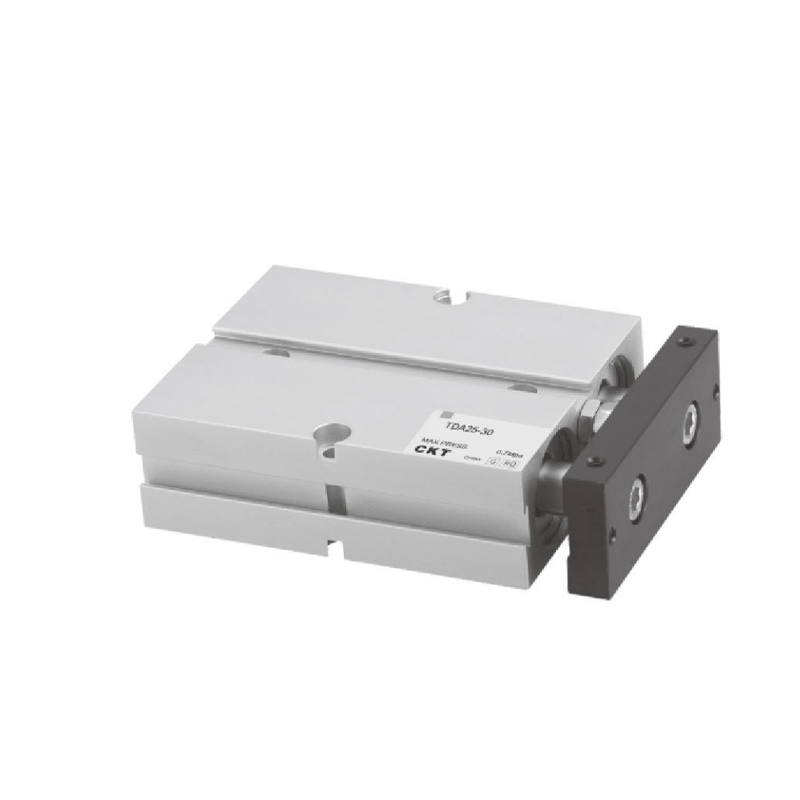

Dvojvalec série TDA/TN (Ø10~Ø32)
  • Dvojvalec série TDA/TN (Ø10~Ø32)
Viacosový valec

Dvojvalec série TDA/TN (Ø10~Ø32)

1. Vstavané telo je upevnené a nainštalované, aby sa ušetrilo miesto na inštaláciu;
2. Má určité vlastnosti proti ohybu a skrúteniu a môže vydržať určité bočné zaťaženie;
3. Na troch stranách upevňovacej dosky sú montážne otvory na uľahčenie viacpolohového nakladania;
4. Protikolízna podložka na prednom konci karosérie dokáže upraviť zdvih valca a zmierniť náraz;
5. Štandardná konfigurácia tejto série valcov je magnetický typ a bez magnetického typu neexistuje žiadna možnosť.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Dvojvalec série CXS (základný typ)
ĎALŠÍ:Žiadny ďalší článok
  • Špecifikácia
    Veľkosť otvoru (mm) 10 16 20 25 32
    Akcia Dvojité pôsobenie
    Tekutina Vzduch
    Rozsah prevádzkového tlaku 0,1~1,0MPa (14~145psi)
    Dôkazný tlak 1,5 MPa (215 psi)
    Prevádzková teplota
    (℃)     		-20-70
    Rozsah prevádzkových rýchlostí
    (mm/s)     		30~500
    Nastaviteľný zdvih -10~0
    Tolerancia dĺžky zdvihu 1.00
    Vankúš Nárazník
    Nerotačná tolerancia ±0,4° ±0,3°
    Veľkosť portu M5 × 0,8 PT1/8
    *Presnosť bez otáčania sa vzťahuje na uhol, pod ktorým sa môže doska na upevnenie valca otáčať, keď je valec úplne zasunutý；
    **Na pripojenie potrubia sú k dispozícii typy závitov NPT a G.

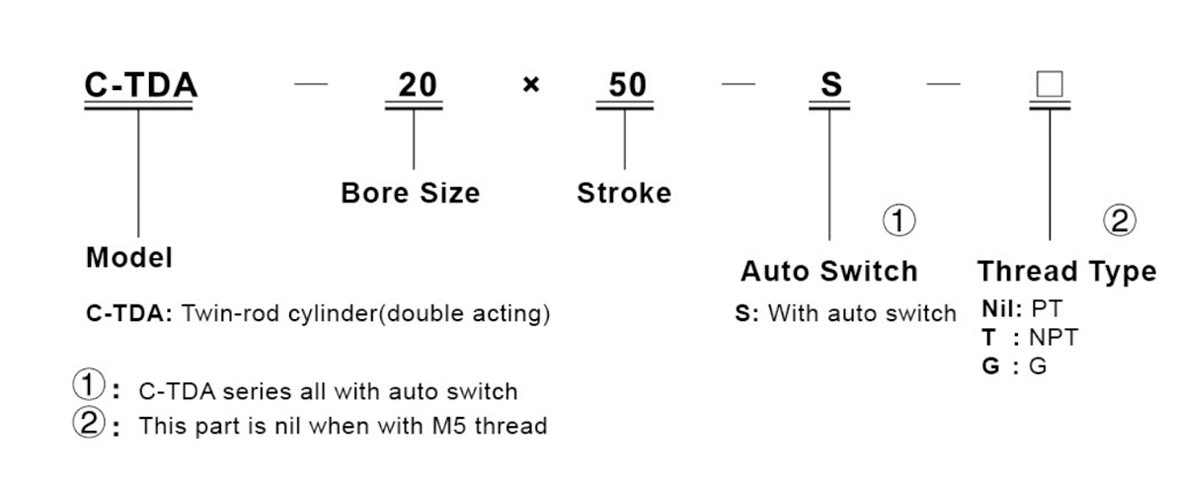

    Tiež: Séria C-TN plne magnetická.

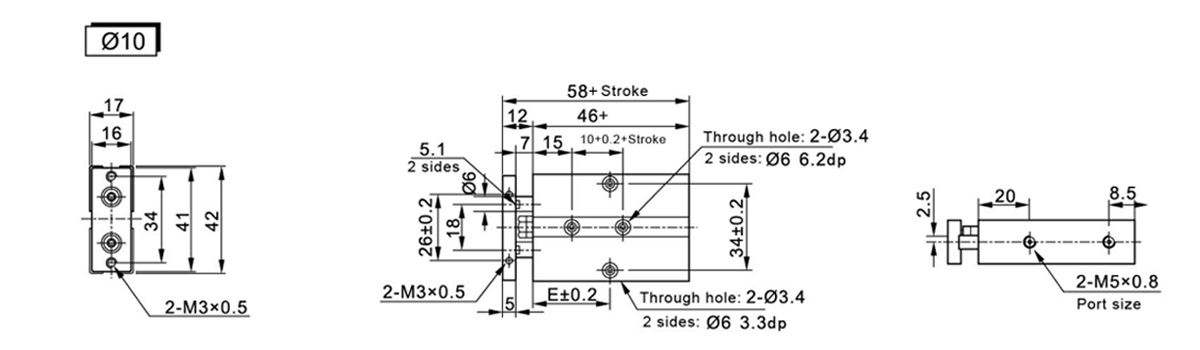

  • Symbol/Ťah 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

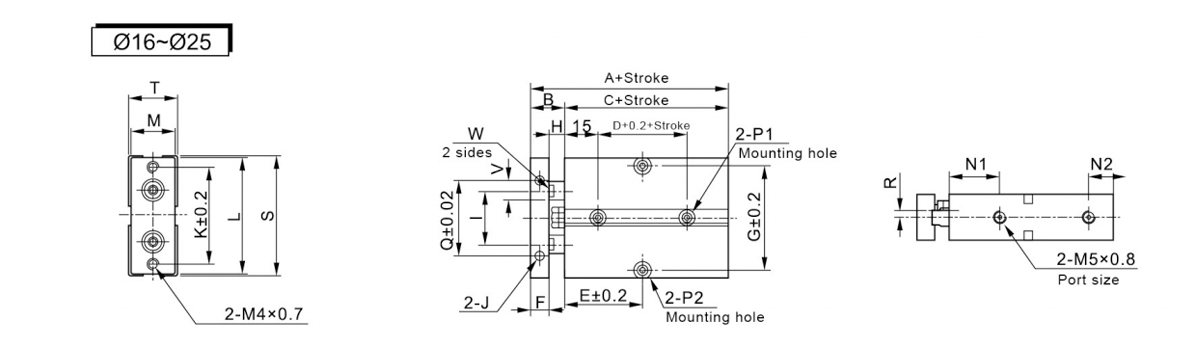

    Symbol/Ťah A B C D Mŕtvica≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Symbol/Ťah G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4 × 0,7 Hĺbka 5 47 53 20 22 11 Obe strany:07,5 Hĺbka 7,2 mm Priechodný otvor Ø4,5 Obe strany:08 Hĺbka4,5mm Priechodný otvorØ4,5 34 3 54 21 8 6.1
    20 55 10 28 M4 × 0,7 Hĺbka 5 55 61 24 25 12 Obe strany:07,5 Hĺbka 7,2 mm Priechodný otvor Ø4,5 Obe strany: 08 Hĺbka 4,5 mm Priechodný otvor Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4 × 0,7 Hĺbka 5 66 72 29 27 12 Obe strany:07,5 Hĺbka 7,2 mm Priechodný otvor Ø4,5 Obe strany:08 Hĺbka4,5mm Priechodný otvorØ4,5 56 6 73 30 12 10.1

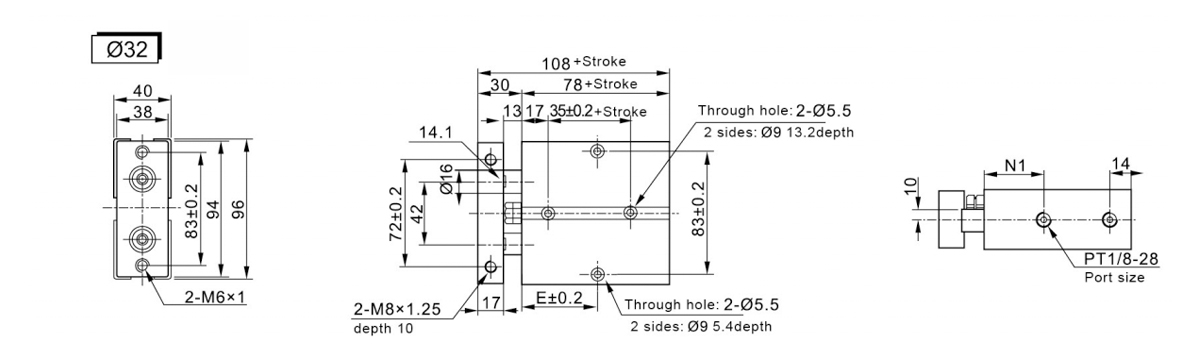

    Symbol/Ťah 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
