Magneticky spojený valec bez tyče radu CY1L (typ s guľôčkovým ložiskom) Dodávatelia

Domov / Produkty / Vzduchový valec / Valec bez tyče / Magneticky spojený valec bez tyče radu CY1L (typ s guľôčkovým ložiskom)

Magneticky spojený valec bez tyče radu CY1L (typ s guľôčkovým ložiskom) Magneticky spojený valec bez tyče radu CY1L (typ s guľôčkovým ložiskom)
  • Magneticky spojený valec bez tyče radu CY1L (typ s guľôčkovým ložiskom)
  • Magneticky spojený valec bez tyče radu CY1L (typ s guľôčkovým ložiskom)
Valec bez tyče

Magneticky spojený valec bez tyče radu CY1L (typ s guľôčkovým ložiskom)

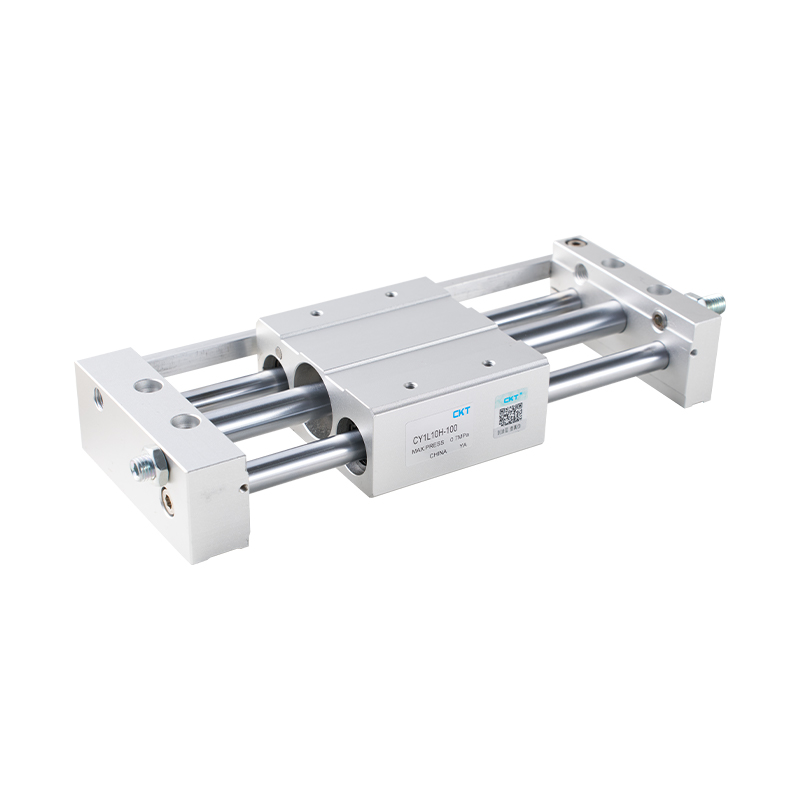

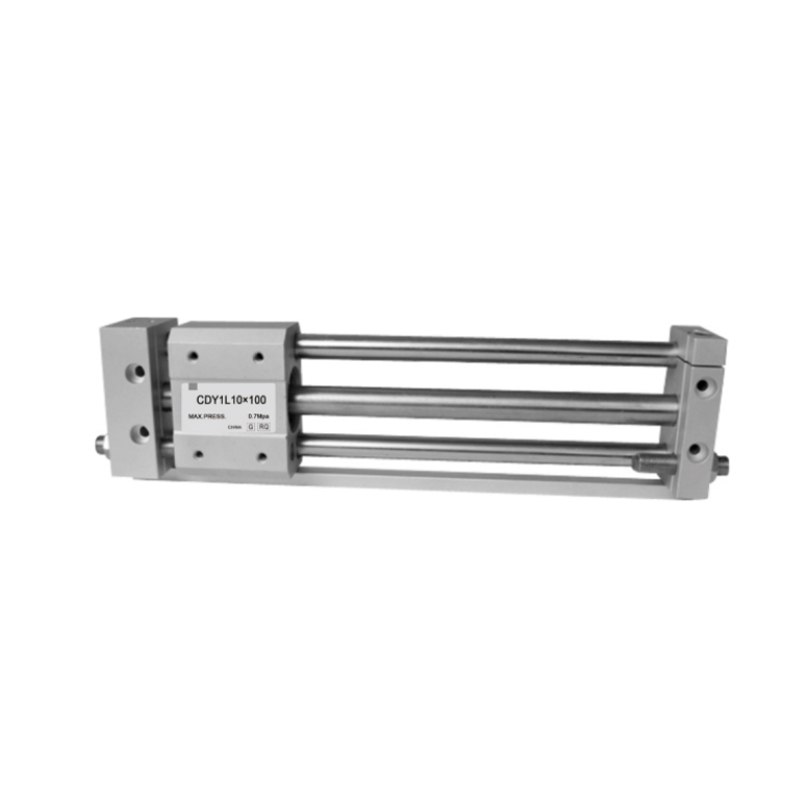

Magneticky spojený valec bez tyče radu CY1L (typ s guľôčkovým ložiskom) je lineárny hnací prvok šetriaci priestor, ktorý využíva princíp magnetickej spojky na dosiahnutie bezkontaktného prenosu sily medzi piestom a vonkajším posúvačom.

•Režim základnej hnacej sily: Jadro spočíva v spojke a spojení medzi vstavaným piestom a vonkajším posúvačom zaťaženia cez magnetické pole. Keď sa piest vo vnútri valca pohybuje pod pôsobením tlaku vzduchu, posúvač mimo valca môže byť poháňaný, aby sa dosiahol synchrónny lineárny pohyb pôsobením silného magnetického poľa bez fyzického preniknutia do valca.

• Mimoriadna úspora miesta: Keďže konštrukcia piestnice tradičného valca je vynechaná, montážna dĺžka tohto radu valcov je výrazne skrátená pri rovnakom zdvihu, čo je obzvlášť vhodné pre automatizačné príležitosti s obmedzeným inštalačným priestorom alebo vyžadujúce dlhý zdvih a kompaktné usporiadanie.

•Výhoda vnútorného tesnenia: Spôsob prenosu sily magnetickou spojkou spôsobuje, že piestna tyč nemusí vyčnievať z telesa valca, čím sa zásadne eliminuje riziko netesnosti pri dynamickom tesnení piestnej tyče tradičného valca ojnice a zlepšuje sa spoľahlivosť utesnenia vo vnútri valca.

•Prispôsobiteľné charakteristiky zaťaženia: Dizajn typu guľôčkového ložiska znamená, že jeho vonkajší posúvač využíva optimalizovanú štruktúru vedenia s guľôčkovým ložiskom. Táto konfigurácia je navrhnutá tak, aby poskytovala plynulú trajektóriu zaťaženia s nízkym trením, zlepšila schopnosť odolávať bočnému krútiacemu momentu, zlepšila stabilitu a presnosť vedenia posúvača počas pohybu a umožnila mu lepšie sa prispôsobiť požiadavkám aplikácie pri rôznych podmienkach zaťaženia.

• Univerzálnosť aplikácie: Vďaka priestorovej úspore, bez rizika úniku a dobrej prispôsobivosti zaťaženia je táto séria valcov široko používaná v rôznych staniciach, ktoré vyžadujú lineárny vratný pohyb v automatizovaných výrobných linkách, najmä pri manipulácii s materiálom, prenášaní a polohovaní s dlhými zdvihmi a kompaktným inštalačným priestorom.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Základný typ bezpiestového valca s magnetickou spojkou radu CY3B/CY3R/typ s priamou montážou
ĎALŠÍ:Magneticky spojený valec bez tyče radu CY1S (typ klzného ložiska)

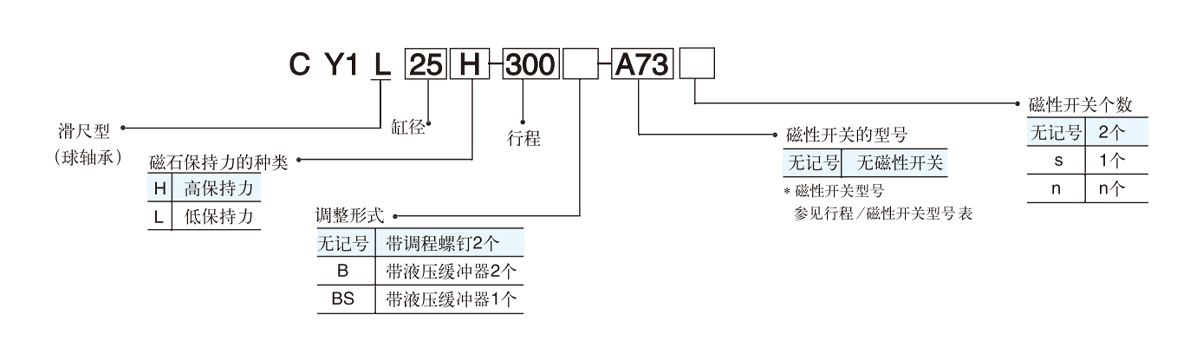

  • Štandardné špecifikácie
    Priemer valca (mm) 6 10 15 20 25 32 40
    Použitá kvapalina Vzduch
    Typ aktivácie Dvojitá akcia
    Maximálny prevádzkový tlak 0,7 MPa
    Minimálny prevádzkový tlak 0,18 MPa
    Teplota okolia a kvapaliny -10～ 60℃ (ale nie mrazené)
    Rýchlosť piestu 50 ~ 1000 mm/s
    Ukladanie do vyrovnávacej pamäte Gumový nárazník/hydraulický nárazník na oboch koncoch (voliteľné)
    Tolerancia zdvihu mm 0~250: 1    251~1000: 1,4 1001~:01,8
    * Mazanie Nevyžaduje sa
    Priemer pripojenia Rc M8 × 0,8 45665 45661
    Inštalačná poloha Neobmedzené
    *Ak je potrebné olejovanie, použite turbínový olej č. 1 ISOVG32.

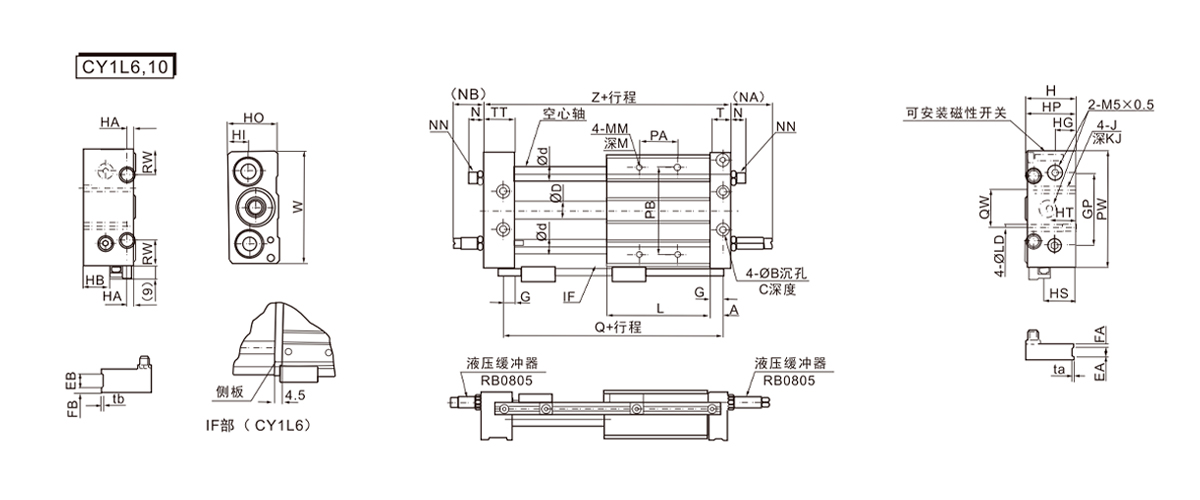

  • Model Cestovný itinerár A B C D d EA EB EA FB G GP H HA HB HG Ahoj HO HP HS HT
    CY1L6 ~300 7 6.5 3 7.6 8 - - - - 6 36 27 6 10 11 9 25 26 14 16
    CY1L10 ~500 8.5 8 4 12 10 6 12 3 5 7.5 50 34 6 17.5 14.5 13.5 33 33 21.5 18
    *Stred PA je rovnaký ako stred L.

    Model J JK L LD M MM N (NA) (pozn.) NN *PA PB PW Q QW RW T TT ta tb W Z
    CY1L6 M4 × 0,7 6.5 40 3.5 6 M4 × 0,7 10 30 24 M8 × 1,0 24 40 60 54 20 12 10 16 - - 56 68
    CY1L10 M5 × 0,8 9.5 68 4.3 8 M4 × 0,7 9.5 27 19 M8 × 1,0 30 60 80 85 26 17.5 12.5 20.5 0.5 1 77 103
    *Stred PA je rovnaký ako stred L.

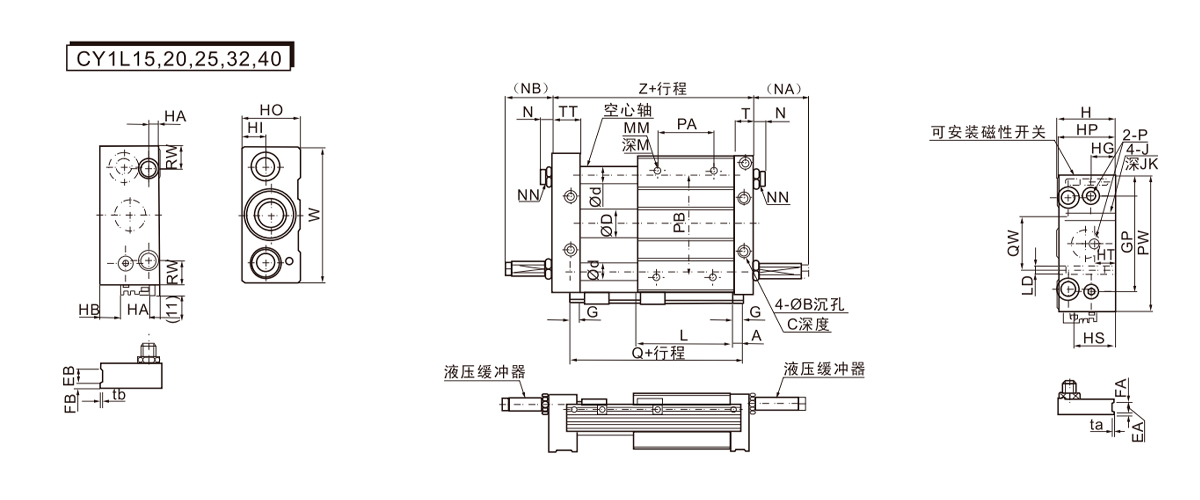

    Model Cestovný itinerár A B C D d EA EB FA FB G GP H HA HB HG Ahoj HO HO HS HT J JK L LD
    CY1L15 ~750 7.5 9.5 5 16.6 12 6 13 3 6 6.5 65 40 6.5 4 16 14 38 39 25 16 M6 × 1,0 9.5 75 5.6
    CY1L20 ~1500 9.5 9.5 5.2 21.6 16 - - - - 8.5 80 46 9 10 18 16 44 45 31 20 M6 × 1,0 10 86 5.6
    CY1L25 ~1500 9.5 11 6.5 26.4 16 8 14 4 7 8.5 90 54 9 18 23 21 52 53 39 20 M8 × 1,25 10 86 7
    CY1L32 ~1500 10.5 14 8 33.6 20 8 16 5 7 9.5 110 66 12 26.5 26.5 24.5 64 64 47.5 25 M10 × 1,5 15 100 9.2
    CY1L40 ~1500 11.5 14 8 41.6 25 10 20 5 10 10.5 130 78 12 35 30.5 28.5 76 74 56 30 M10 × 1,5 15 136 9.2
    *Stred PA je rovnaký ako stred L.

    Model M MM (N) (NA) (pozn.) NN P *PA PB PW Q QW RW T ta tb TT W Z Hydraulický nárazník
    CY1L15 8 M5 × 0,8 7.5 27 17 M8 × 1,0 M5 × 0,8 45 70 95 90 30 15 12.5 0.5 1 22.5 92 112 RB0805
    CY1L20 10 M6 × 1,0 10 29 20 M10 × 1,0 Rc(PT)'₈ 50 90 120 105 40 28 16.5 - - 25.5 117 130 RB1006
    CY1L25 10 M6 × 1,0 11 49 40 M14 × 1,5 Rc(PT)'₈ 60 100 130 105 50 22 16.5 0.5 1 25.5 127 130 RB1411
    CY1L32 12 M8 × 1,25 11.5 52 42 M20 × 1,5 Rc(PT)'₈ 70 120 160 121 60 33 18.5 0.5 1 28.5 157 149 RB2015
    CY1L40 12 M8 × 1,25 10.5 51 36 M20 × 1,5 Rc(PT)'/4 90 140 190 159 84 35 20.5 1 1 35.5 187 194 RB2015
    *Stred PA je rovnaký ako stred L.
