Malý posuvný valec série MXH (lineárne vedenie) (Ø6~Ø20) Dodávatelia

Domov / Produkty / Vzduchový valec / Posuvný valec / Malý posuvný valec série MXH (lineárne vedenie) (Ø6~Ø20)

Malý posuvný valec série MXH (lineárne vedenie) (Ø6~Ø20) Malý posuvný valec série MXH (lineárne vedenie) (Ø6~Ø20) Malý posuvný valec série MXH (lineárne vedenie) (Ø6~Ø20)
  • Malý posuvný valec série MXH (lineárne vedenie) (Ø6~Ø20)
  • Malý posuvný valec série MXH (lineárne vedenie) (Ø6~Ø20)
  • Malý posuvný valec série MXH (lineárne vedenie) (Ø6~Ø20)
Posuvný valec

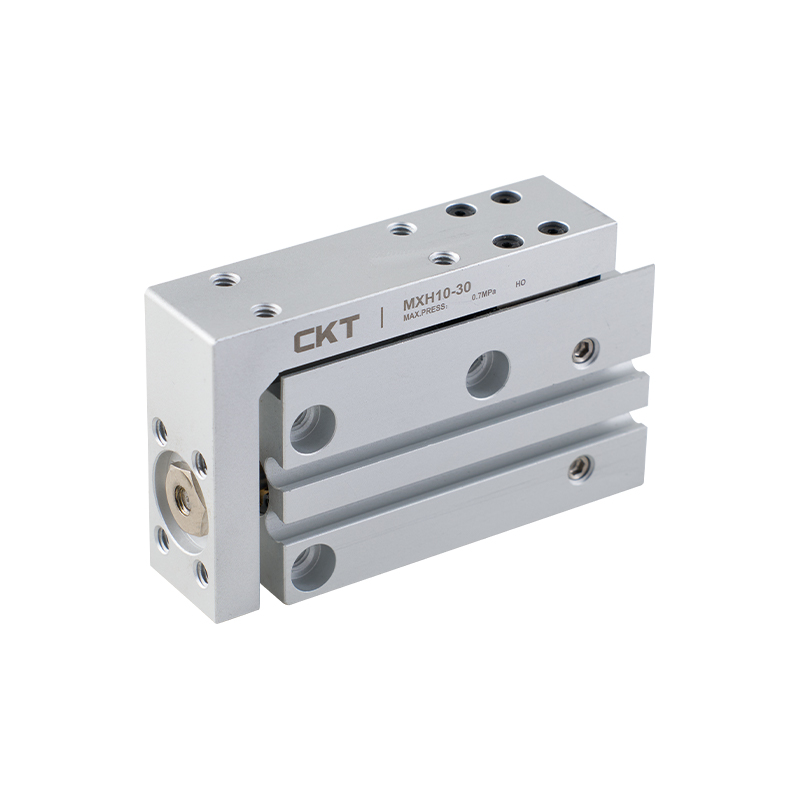

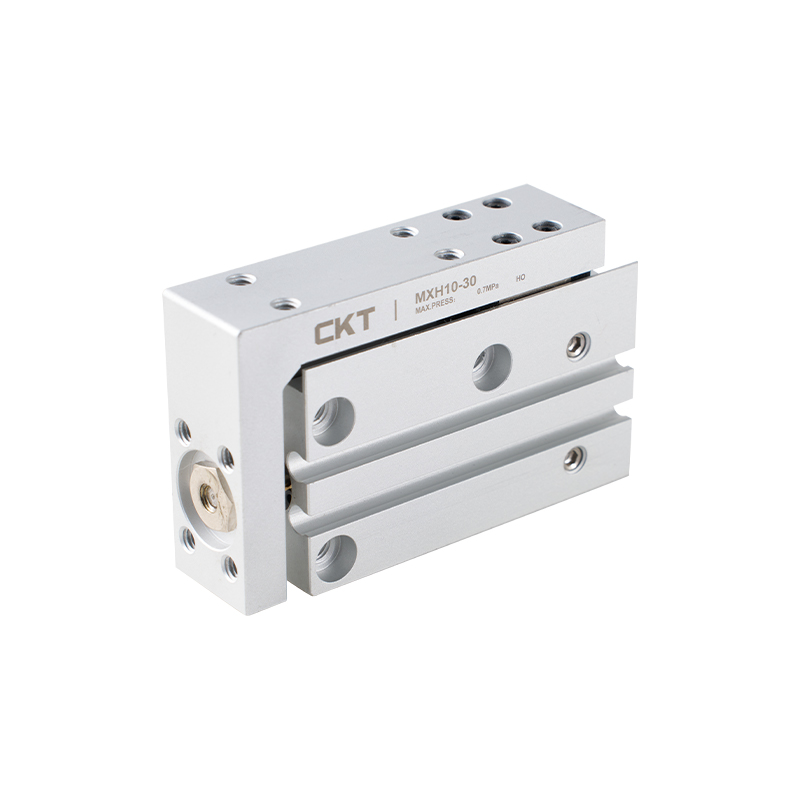

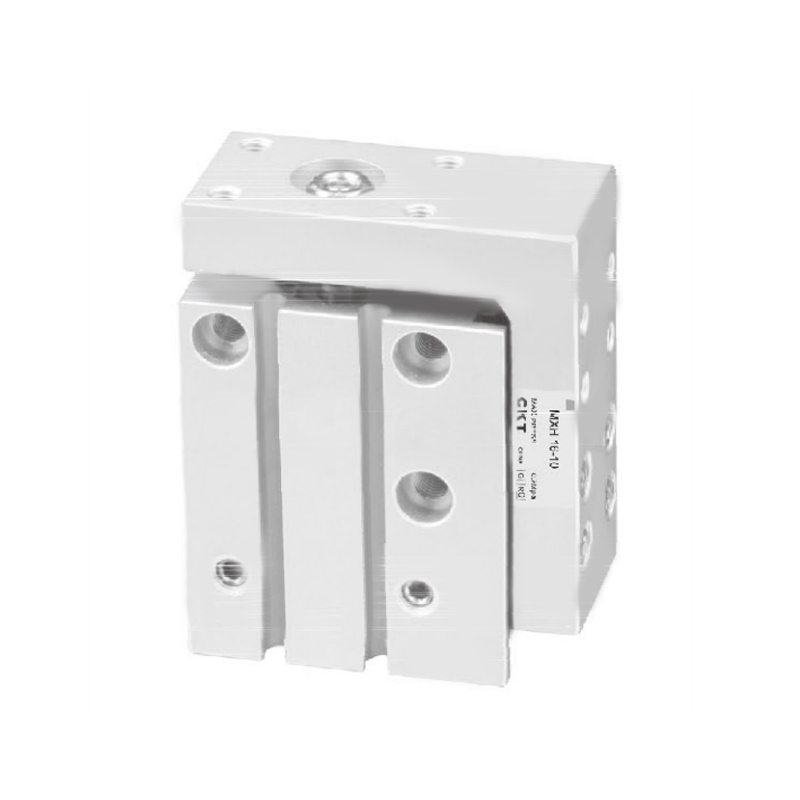

Malý posuvný valec série MXH (lineárne vedenie) (Ø6~Ø20)

1. Nainštalujte lineárne vodiace ložiská na zlepšenie presnosti otáčania piestnej tyče;
2. Štandardný vstavaný magnetický krúžok, môže byť inštalovaný s magnetickým spínačom na snímanie pohybu;

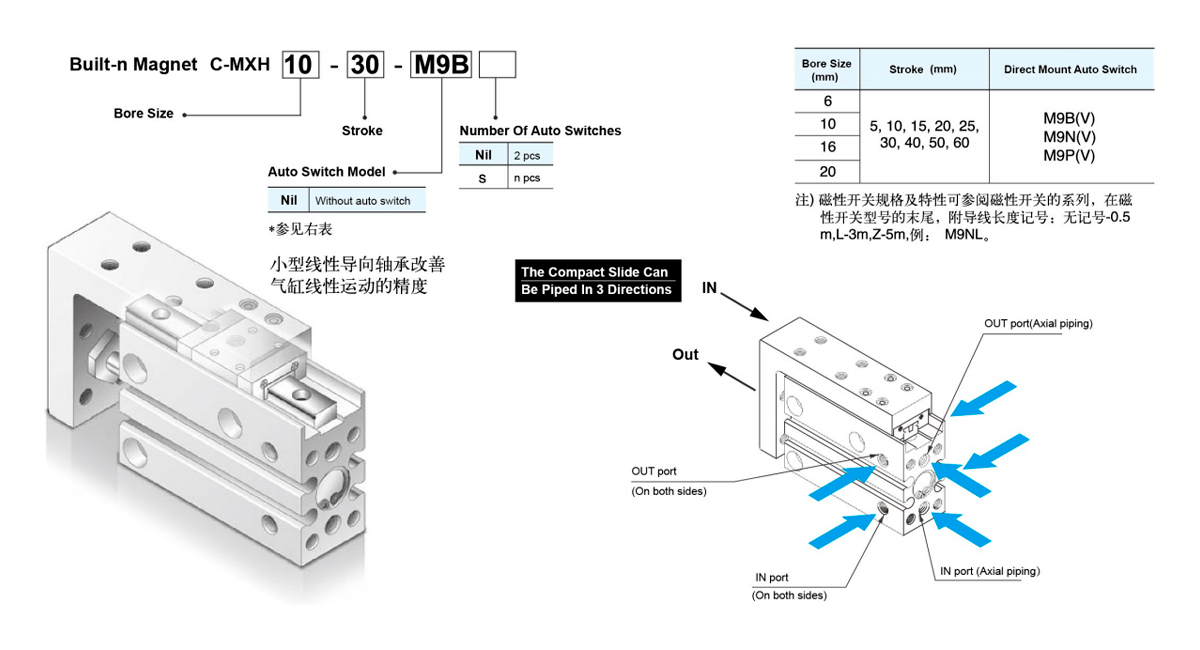

3. Možno pripojiť k zdroju vzduchu z troch strán;
4. Môže inštalovať magnetické spínače na dvoch stranách;
5. Štandardné gumené nárazníky na oboch koncoch;
6. Prípustný krútiaci moment je šesťkrát väčší ako u série MXU.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Posuvný valec série STM (Ø10~Ø25)
ĎALŠÍ:Posuvný valec série MXQ (obehové lineárne vedenie) Typ s dvojitým valcom (Ø6~Ø25)
  • Štandardná špecifikácia
    Veľkosť otvoru (mm) 6 10 16 20
    Šírka vodiaceho ložiska 5 7 9 12
    Tekutina Vzduch
    Akcia Dvojité pôsobenie
    Minimálny prevádzkový tlak 0,15 MPa 0,06 MPa 0,05 MPa
    Maximálny prevádzkový tlak 0,7   MPa
    Teplota okolia a kvapaliny Bez automatického prepínania: -10～ 70℃
    S automatickým prepínaním: -10～ 60℃     		(bez mrazenia)
    Rýchlosť piestu 50–500     mm/s
    Prípustná kinetická energia J 0.0125 0.025 0.05 0.1
    * Mazanie Nevyžaduje sa
    Vankúš Gumový nárazník na oboch koncoch
    Tolerancia dĺžky zdvihu (mm) 1.00
    Automatické prepínanie (voliteľné) Jazýčkový automatický spínač:D-A9□,
    Polovodičové automatické prepínanie: D-M9□
    Veľkosť potrubného portu M5 × 0,8
    *Ak chcete použiť mazanie, použite  ISOVG32 .

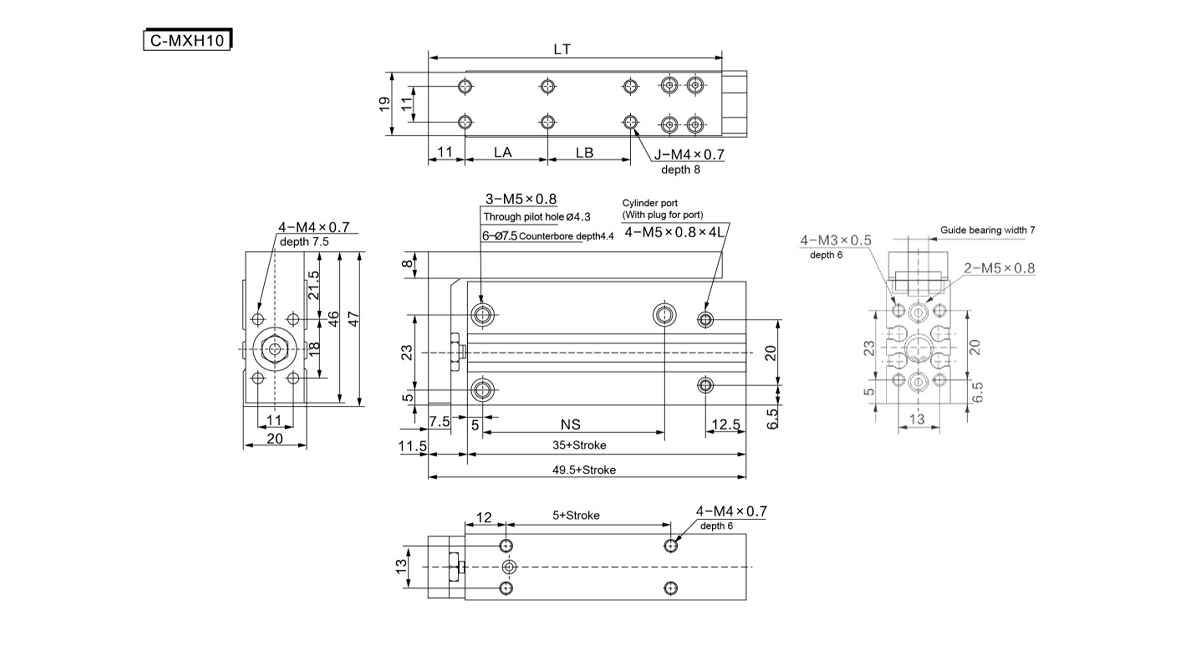

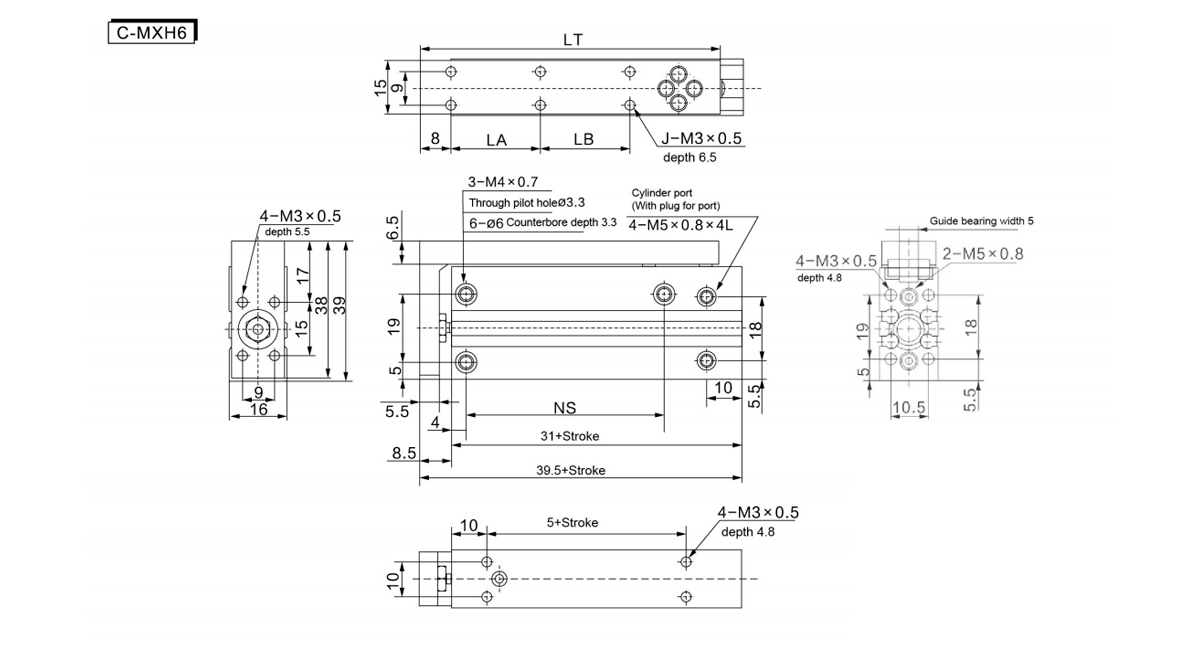

  • Model (mm) J LA LB LT NS
    5 4 10 - 42 14
    10 4 10 - 42 14
    15 4 20 - 52 24
    20 4 20 - 52 24
    25 4 30 - 62 30
    30 4 30 - 62 30
    40 6 20 20 72 45
    50 6 25 25 82 55
    60 6 30 30 92 60

    Model (mm) J LA LB LT NS
    5 4 10 - 49 14
    10 4 10 - 49 14
    15 4 20 - 59 24
    20 4 20 - 59 24
    25 4 30 - 69 30
    30 4 30 - 69 30
    40 6 20 20 79 45
    50 6 25 25 89 55
    60 6 30 30 99 60

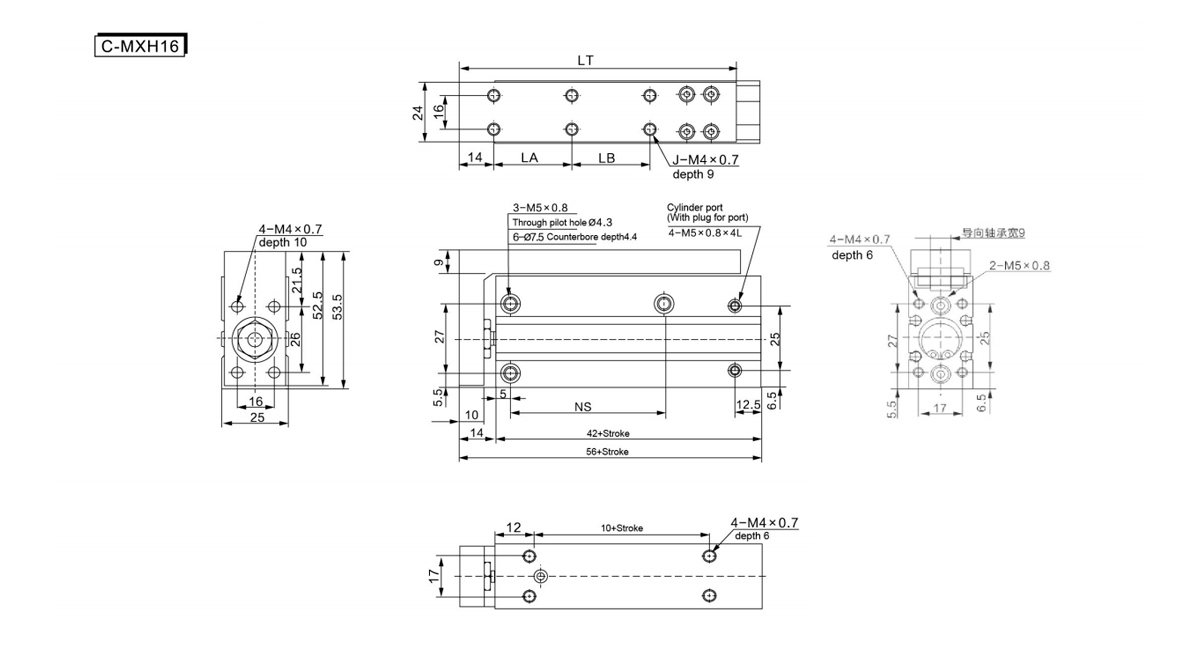

    Zdvih (mm) J LA LB LT NS
    5 4 10 - 58 20
    10 4 10 - 58 20
    15 4 20 - 68 30
    20 4 20 - 68 30
    25 4 30 - 78 40
    30 4 30 - 78 40
    40 6 20 20 88 50
    50 6 25 25 98 60
    60 6 30 30 108 60

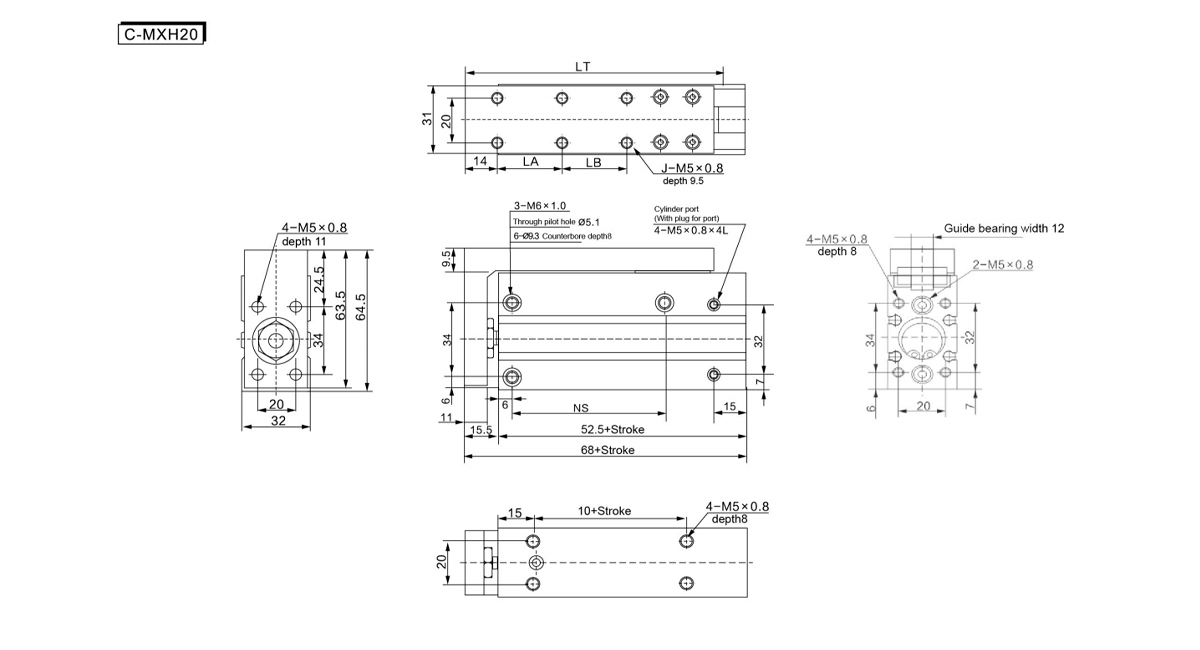

    Zdvih (mm) J LA LB LT NS
    5 4 10 - 64 20
    10 4 10 - 64 20
    15 4 20 - 74 30
    20 4 20 - 74 30
    25 4 30 - 84 40
    30 4 30 - 84 40
    40 6 20 20 94 50
    50 6 25 25 104 70
    60 6 30 30 114 70
