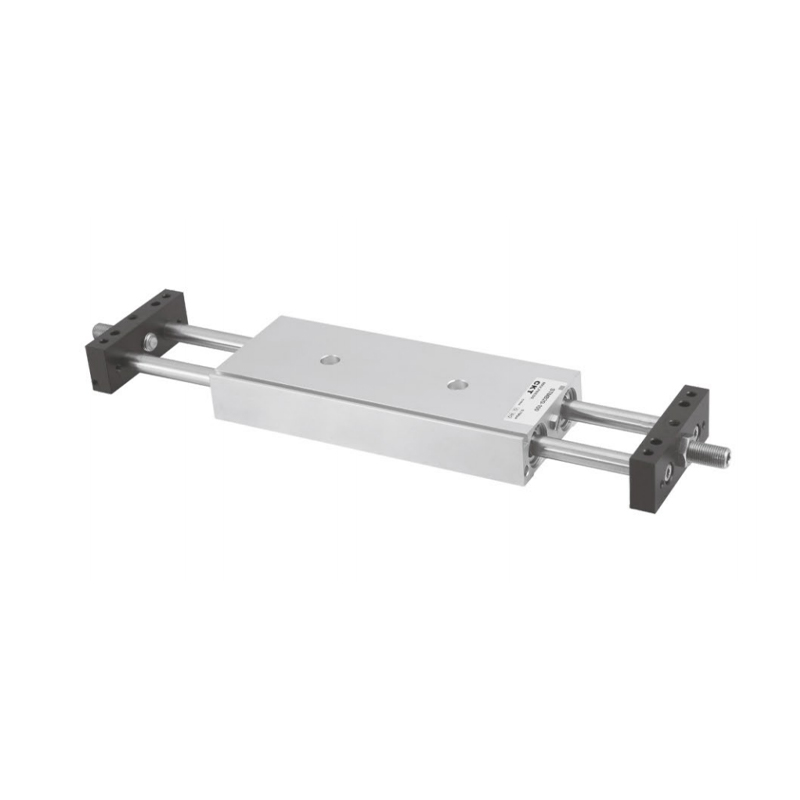

Posuvný valec série STM (Ø10~Ø25)
  • Posuvný valec série STM (Ø10~Ø25)
Posuvný valec

Posuvný valec série STM (Ø10~Ø25)

1. Dve formy inštalácie a upevnenia: inštalácia karosérie alebo inštalácia posúvača;
2. Štruktúra dvojitej piestovej tyče spôsobuje, že valec má lepšiu odolnosť proti ohybu a skrúteniu a môže vydržať veľké pohybové zaťaženie alebo bočné zaťaženie;
3. Tlmiace zariadenia, ako sú protikolízne podložky alebo tlmiče tlaku oleja na oboch koncoch, môžu účinne spomaliť rýchlosť nárazu a predĺžiť životnosť valca;
4. Vyberte tesniace materiály odolné voči vysokej teplote, aby ste zabezpečili normálnu prevádzku valca pri 150 °C.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok
ĎALŠÍ:Malý posuvný valec série MXH (lineárne vedenie) (Ø6~Ø20)
  • Štandardná        Špecifikácia
    Veľkosť otvoru (mm) 10 16 20 25
    Akcia Dvojité pôsobenie
    Tekutina Vzduch
    Rozsah prevádzkového tlaku 0,1~1,0MPa (14~145psi)
    Dôkazný tlak 1,5 MPa (215 ps)
    Prevádzková teplota (℃) -20-70
    Rozsah prevádzkovej rýchlosti (mm/s) 30~500
    Tolerancia dĺžky zdvihu 1.00
    Vankúš nula Nárazník alebo olejový nárazník (voliteľné)
    *Nerotačná presnosť ±0,1° ±0,05°
    * Potrubný port M5 × 0,8 PT1/8
    *Presnosť bez otáčania sa vzťahuje na uhol, pod ktorým sa môže doska na upevnenie valca otáčať, keď je valec úplne zasunutý.
    **Na pripojenie potrubia sú k dispozícii typy závitov NPT a G.
    Poznámka: Séria C-STM je plne magnetická.

  • Štandardná špecifikácia
    Veľkosť otvoru (mm) Štandardný zdvih (mm) Max. zdvih Povolený zdvih
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2 025 25 50 75 100 125 175 200 250 250 300
    Poznámka: 1. V rámci povoleného rozsahu zdvihu, keď je zdvih väčší ako maximálny zdvih, vykoná sa neštandardné spracovanie. Pre iné špeciálne zdvihy kontaktujte našu spoločnosť.

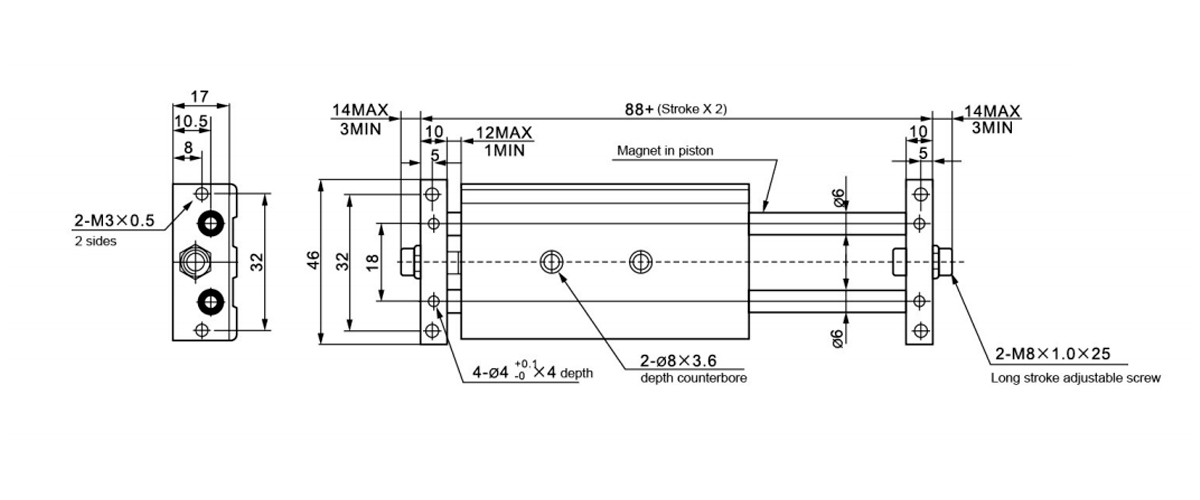

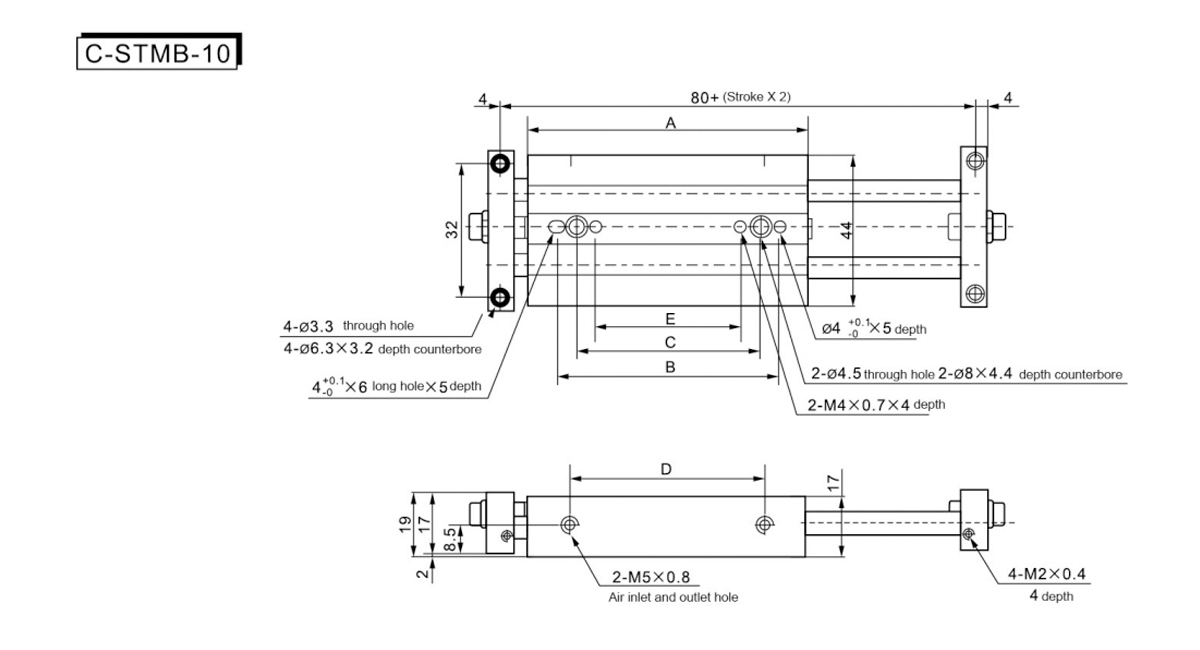

    Zdvih/Symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

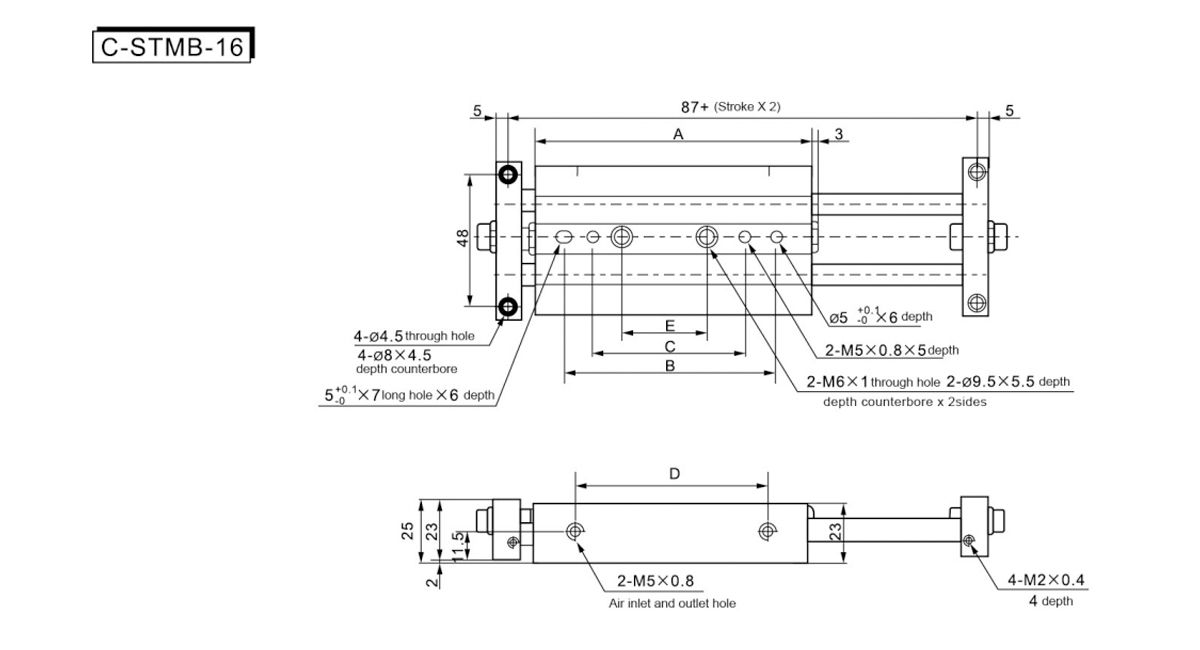

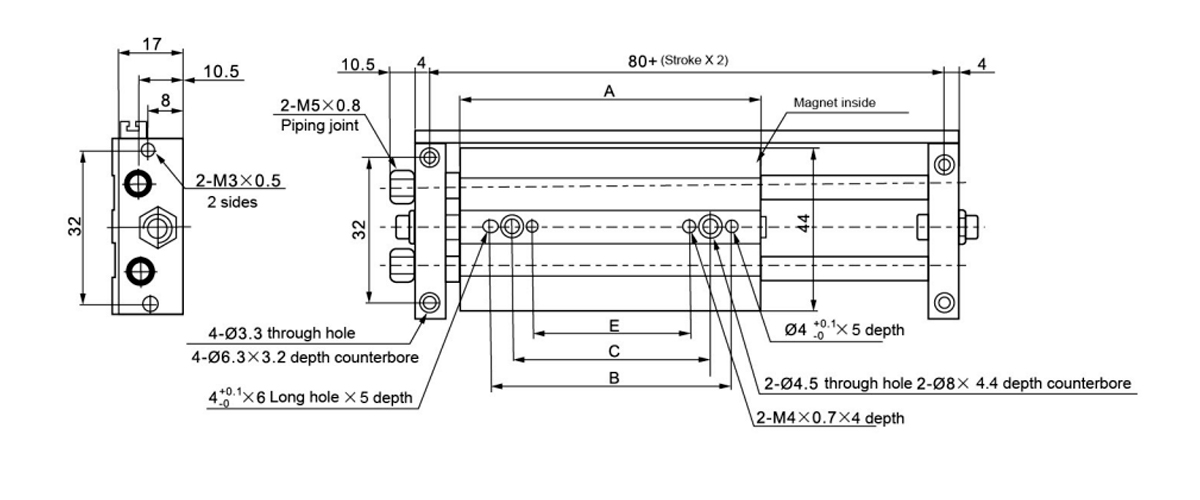

    Zdvih/Symbol A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

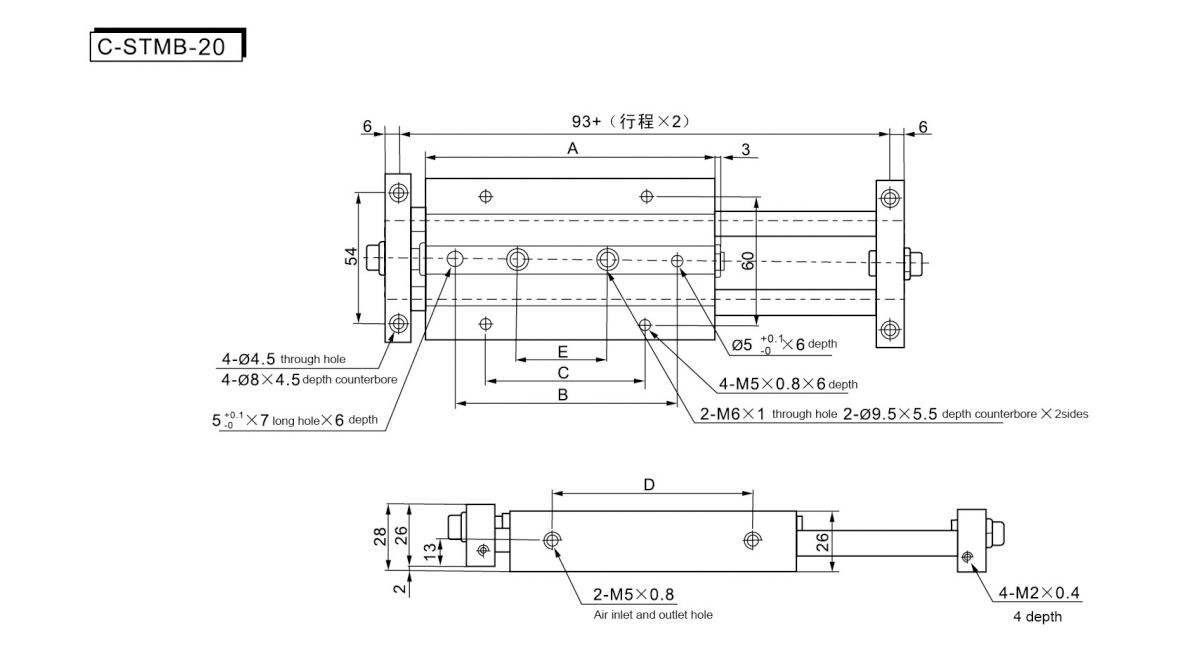

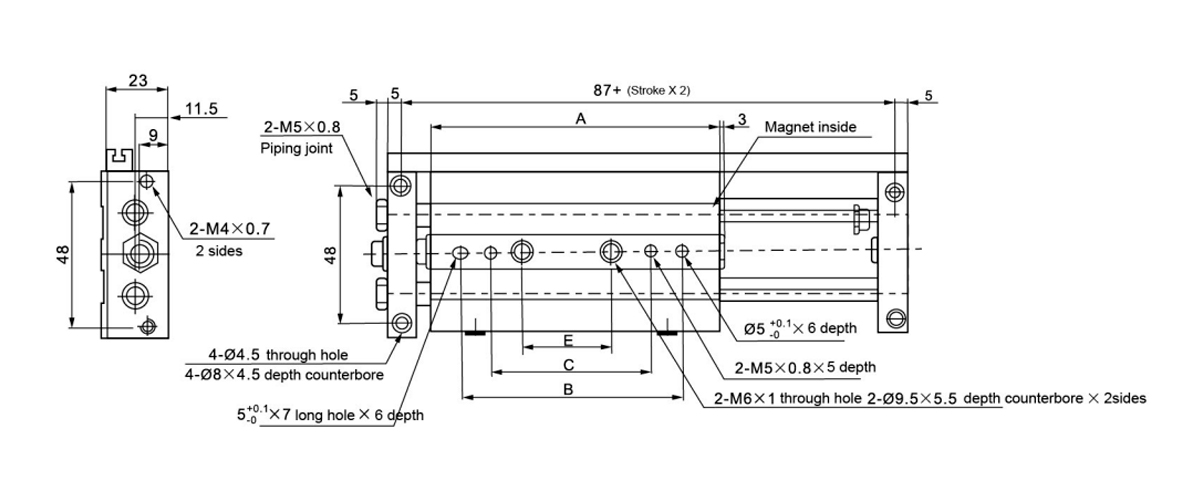

    Zdvih/Symbol A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

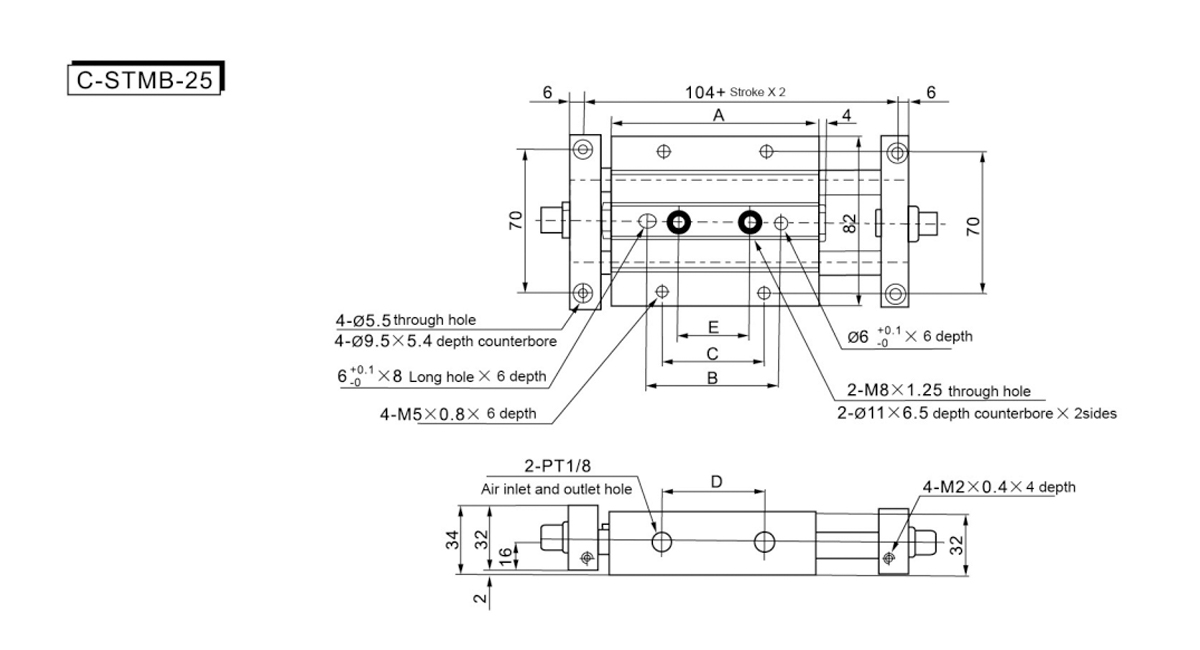

    Zdvih/Symbol A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

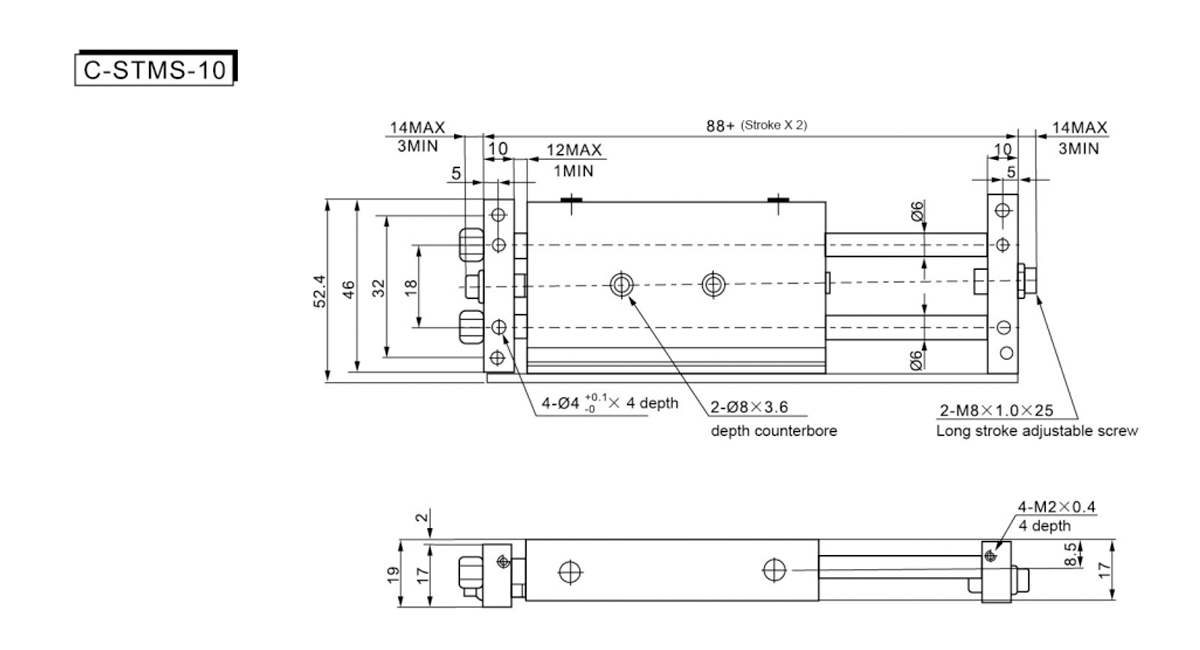

    Zdvih/Symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

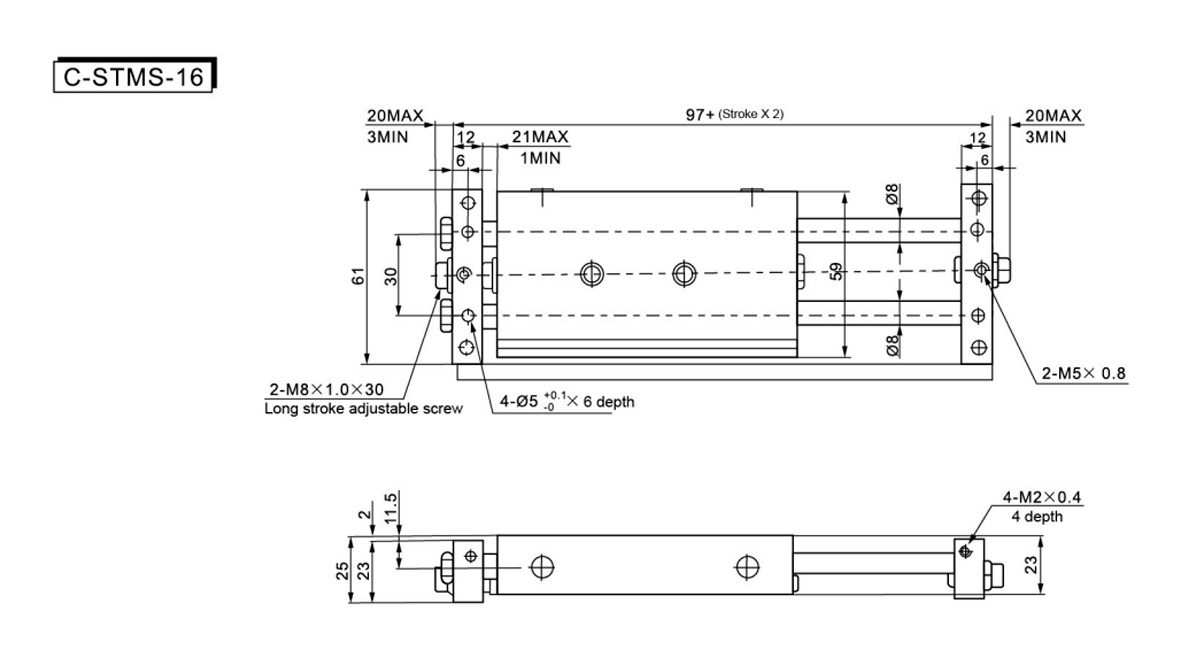

    Zdvih/Symbol A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

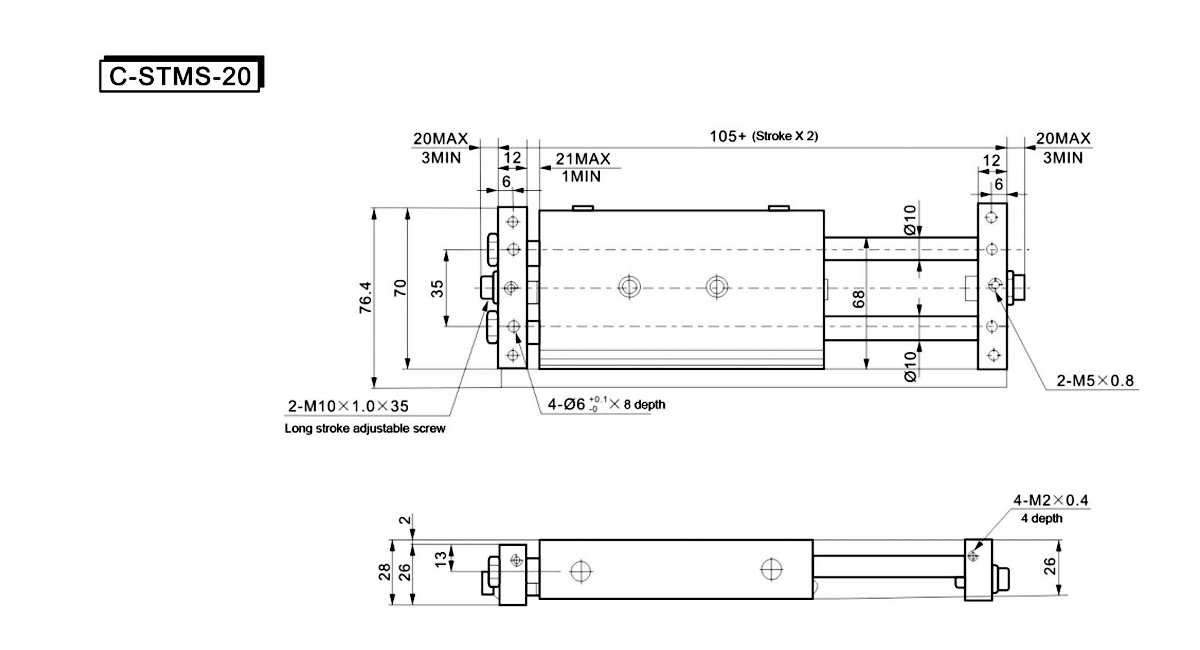

    Zdvih/Symbol A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

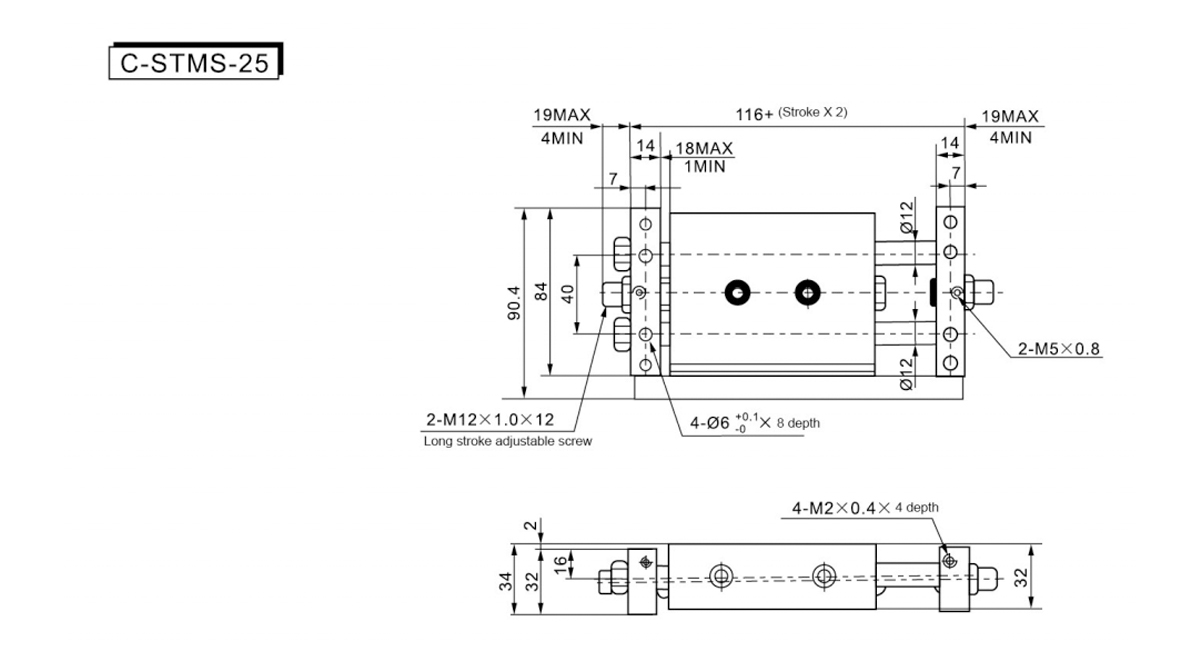

    Zdvih/Symbol A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
