Tenký valec série CQ2 (dlhý zdvih)
  • Tenký valec série CQ2 (dlhý zdvih)
Tenký valec

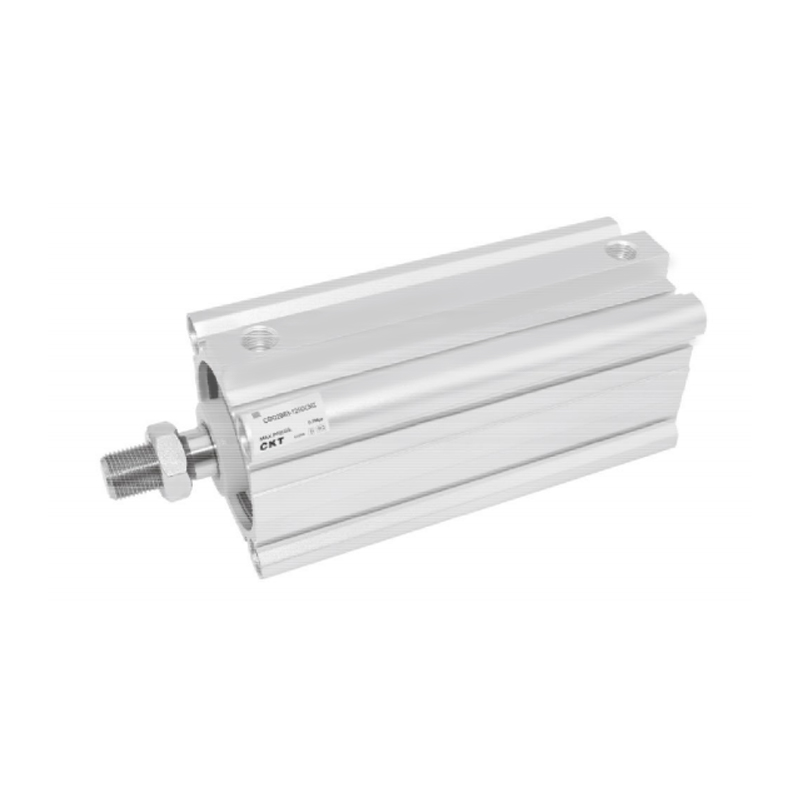

Tenký valec série CQ2 (dlhý zdvih)

Tenký valec série CQ2 (s dlhým zdvihom) je navrhnutý pre aplikácie s dlhým zdvihom s obmedzeným priestorom. Je známy svojou kompaktnou štruktúrou a spoľahlivým výkonom a je vhodný pre rôzne scenáre priemyselnej automatizácie.

• Vstavané vyrovnávacie zariadenie znižuje dopad: Predný kryt valca a piest využívajú pevné nárazníkové komponenty, ktoré účinne znižujú vibrácie a hluk pri prepínaní a zlepšujú stabilitu prevádzky.

• Kompaktný upevňovací mechanizmus zaisťuje spoľahlivosť: Hlaveň valca a koncový kryt sú spojené účinným zacvakávacím spôsobom s kompaktnou a stabilnou konštrukciou a zvýšenou celkovou odolnosťou.

• Pohodlná integrácia magnetického spínača: Špeciálna konštrukcia valca uľahčuje rýchlu inštaláciu magnetického spínača a optimalizuje integráciu snímacích funkcií.

• Flexibilné možnosti magnetického snímania: Magnet je možné selektívne nakonfigurovať tak, aby vyhovoval rôznym potrebám snímania a zlepšil prispôsobivosť aplikácií.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Tenký valec série CQ2 (veľká veľkosť otvoru)
ĎALŠÍ:Tenký valec série CQ2
  • Veľkosť otvoru (mm) 32 40 50 63 80 100
    Tekutina Vzduch
    Akcia Dvojčinné
    Rozsah prevádzkového tlaku 0,05 ~ 1,0 MPa
    Ambient &Fliud Teplota S automatickým prepínaním: -10 ℃ ~ 60 ℃, bez automatického prepínania: -10 ℃ ~ 70 ℃
    Závit na konci tyče Vnútorný závit (štandardný) Vnútorný závit (voliteľný)
    Rýchlosť piestu 50 ~ 500 mm/s
    Vankúš Štandardný gumený nárazník
    Tolerancia dĺžky ťahu
    (mm)     		1.40
    Mazanie Nevyžaduje sa
    Montáž Obidva konce poklepané (štandardné)
    Priemer rúry Rc 1/8 1/4 3/8
    *Ak chcete používať mazanie , použite  ISOVG32

  • ():Veľkosť magnetu s automatickým prepínaním okrem D-A7

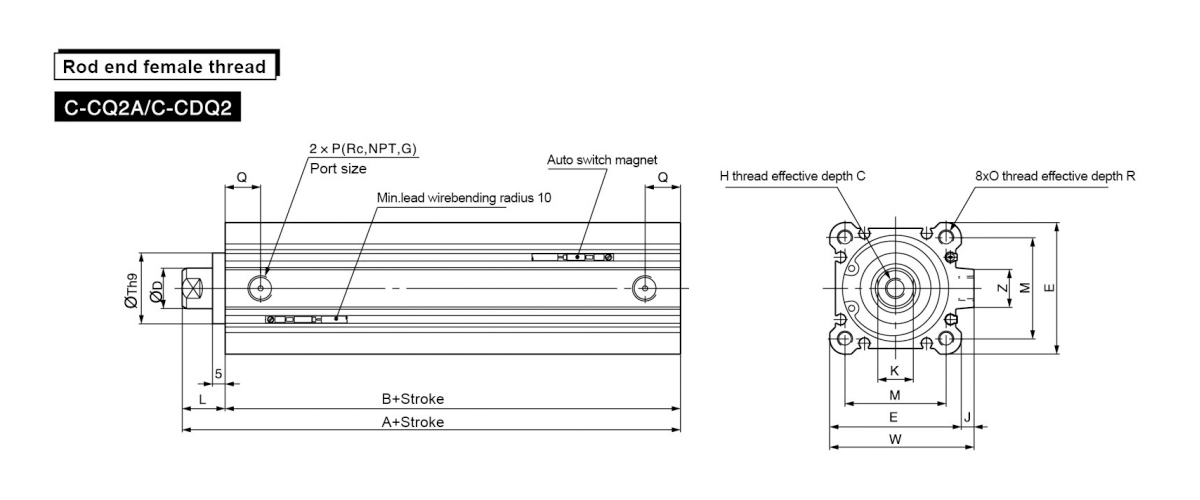

    Veľkosť otvoru
    (mm)     		Mŕtvica A B C D E G H I J K L M O P Q R S Thg U Z
    32 125-200
    250 300     		62.5 45.5 13 16 45 5 M8 × 1,25 60 4.5 14 17 34 M6 × 1,0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 M8 × 1,25 69 5 14 17 40 M6 × 1,0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 M10 × 1,5 86 7 17 18 50 M8 × 1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 M10 × 1,5 103 7 17 18 60 M10 × 1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 M16 × 2,0 132 6 22 20 77 M12 × 1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 M20 × 2,5 156 6.5 27 22 94 M12 × 1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

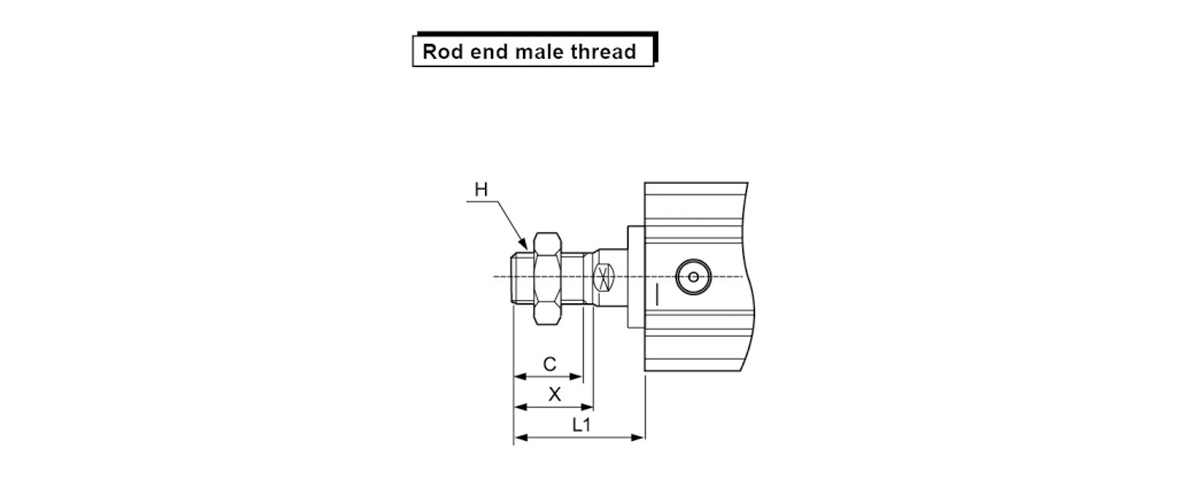

    Veľkosť otvoru
    (mm)     		C H L1 X
    32 20.5 M14 × 1,5 38.5 23.5
    40 20.5 M14 × 1,5 38.5 23.5
    50 26 M18 × 1,5 43.5 28.5
    63 26 M18 × 1,5 43.5 28.5
    80 32.5 M22 × 1,5 53.5 35.5
    100 32.5 M26 × 1,5 $ $ 53.5 35.5
