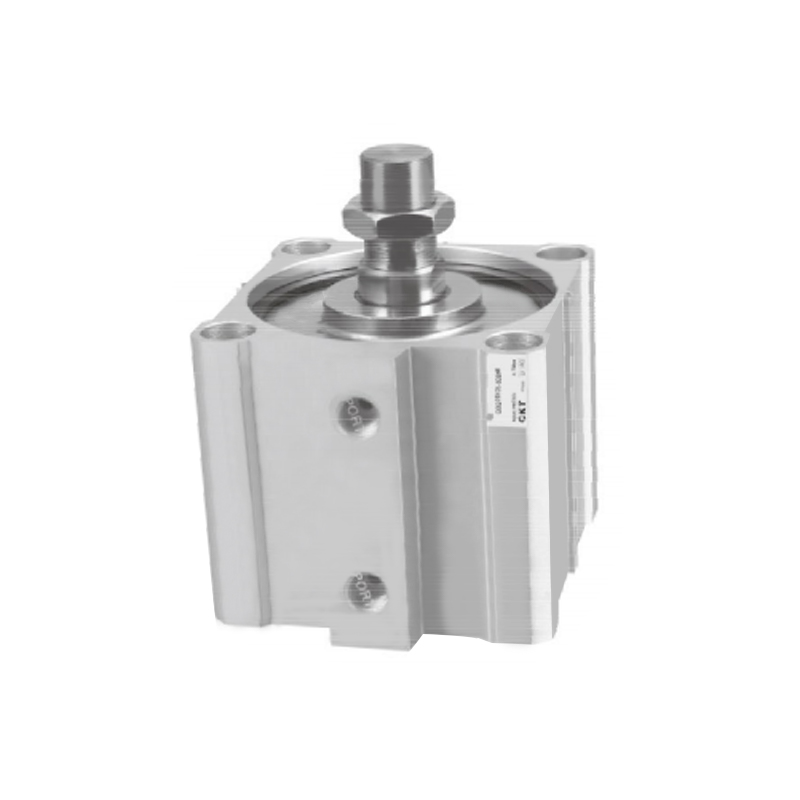

Tenký valec série CQ2 (veľká veľkosť otvoru)
  • Tenký valec série CQ2 (veľká veľkosť otvoru)
Tenký valec

Tenký valec série CQ2 (veľká veľkosť otvoru)

Tenký valec radu CQ2 (veľkosť vŕtania) je známy svojou veľkosťou vŕtania a je typickým riešením pre komponenty pohonu v priestorovo citlivých situáciách v oblasti priemyselnej automatizácie. Jeho hlavnou koncepciou je minimalizovať veľkosť axiálnej inštalácie a zároveň zabezpečiť potrebnú výstupnú silu, čo poskytuje väčšiu flexibilitu pri usporiadaní zariadenia.

• Súlad so štandardom: Jeho dizajn a výroba sú v súlade s požiadavkami prevládajúcich priemyselných základných špecifikácií.

• Konštrukčné spojenie: Telo cylindrickej vložky a koncový kryt využívajú jedinečný spôsob prstencového uzamykania na vytvorenie stabilného a spoľahlivého spojenia s extrémne malými axiálnymi rozmermi.

• Vlastnosti vnútornej steny: Vnútorná stena valca je ošetrená špeciálnym procesom spevnenia povrchu, ktorý mu dáva vynikajúcu odolnosť proti opotrebovaniu a zaisťuje dlhodobú životnosť.

• Priestorová výhoda: Výrazne optimalizovaná axiálna dĺžka je jeho vynikajúcou vlastnosťou, ktorá môže efektívne znížiť nároky na priestor na inštaláciu zariadenia.

• Integrácia snímania: Vonkajší obvod valca je navrhnutý so štandardizovanou štruktúrou drážok na uľahčenie rýchlej inštalácie a umiestnenia senzora detekcie polohy zdvihu.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Tenký valec série CQM (typ vodiacej tyče)
ĎALŠÍ:Tenký valec série CQ2 (dlhý zdvih)
  • Veľkosť otvoru (mm) 125 140 160 180 200
    Tekutina Vzduch
    Akcia Dvojčinné
    Dôkazný tlak 1,5 MPa (15,3 kgf/cm²)
    Maximálny prevádzkový tlak 1,0 MPa (10,2 kgf/cm²)
    Minimálny prevádzkový tlak 0,05 MPa (0,51 kgf/cm²)
    Teplota okolia a kvapaliny -10 ~ 60 ℃
    Závit na konci tyče Vnútorný závit (štandardný), vonkajší závit (voliteľný)
    Vankúš Štandardný gumený nárazník
    Piston Speef 50-500 mm/s 20-400 mm/s
    Tolerancia dĺžky zdvihu 1.40
    * Mazanie Nevyžaduje sa
    Montáž Cez motyku a oba konce poklepané
    Priemer rúrky Rc(PT)3/8 Rc(PT)1/2
    *Ak chcete použiť mazanie, použite ISOVG32.

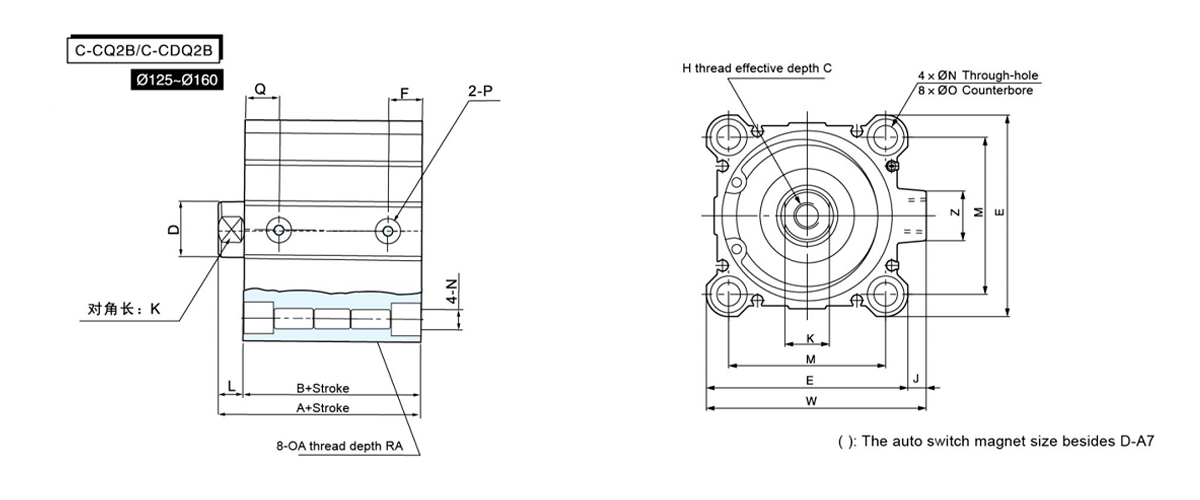

  • Bore
    Veľkosť     		Štandardný zdvih (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22 × 2,5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22 × 2,5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

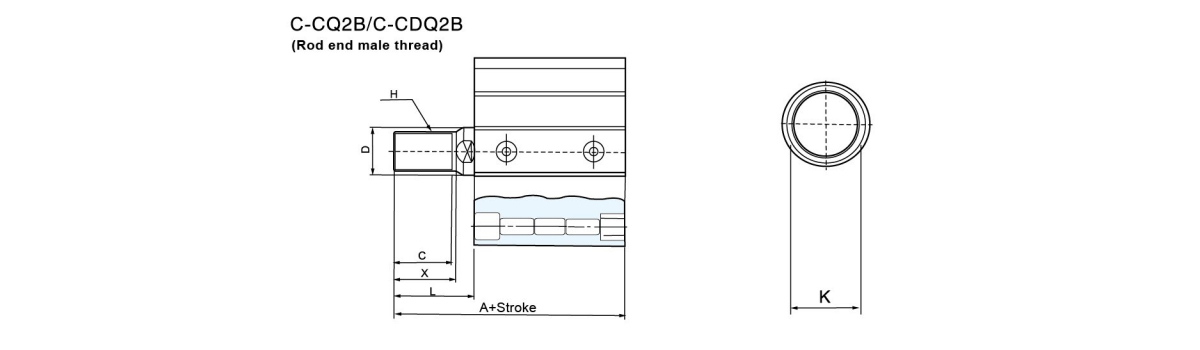

    Veľkosť otvoru
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30 × 1,5 32 58 45
    140 141 42 Ø 36 M30 × 1,5 32 58 45
    160 155 47 Ø40 M36 × 1,5 36 64 50

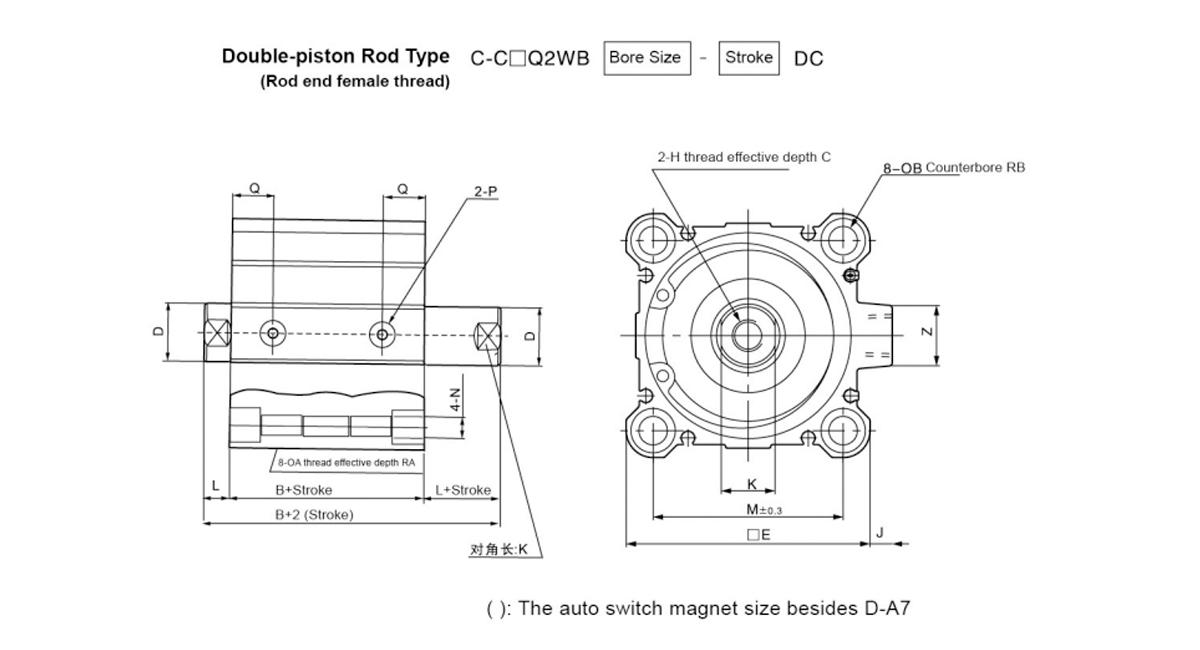

    Veľkosť otvoru Štandardný zdvih A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30 (22,5) Ø36 142 M22 × 2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30 (22,5) Ø36 158 M22 × 2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33 (26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

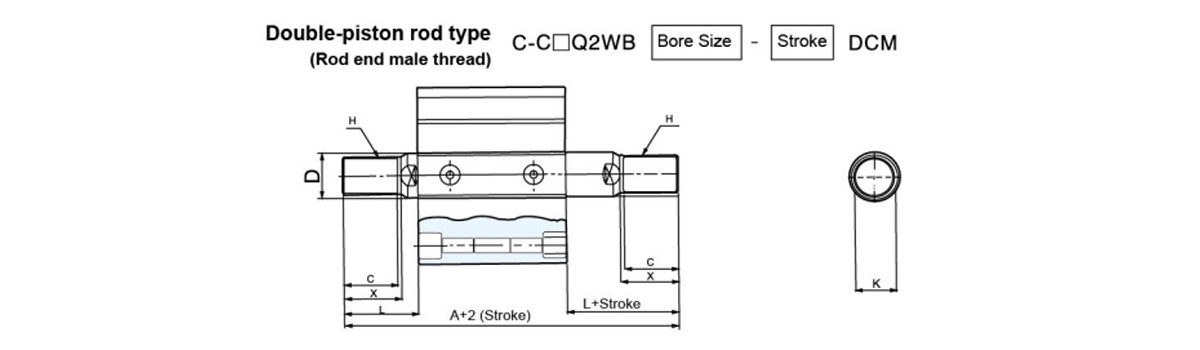

    Veľkosť otvoru A C D H K L X
    125 199 42 Ø36 M30 × 1,5 32 58 45
    140 199 42 Ø36 M30 × 1,5 32 58 45
    160 219 47 Ø40 M36 × 1,5 36 64 50
