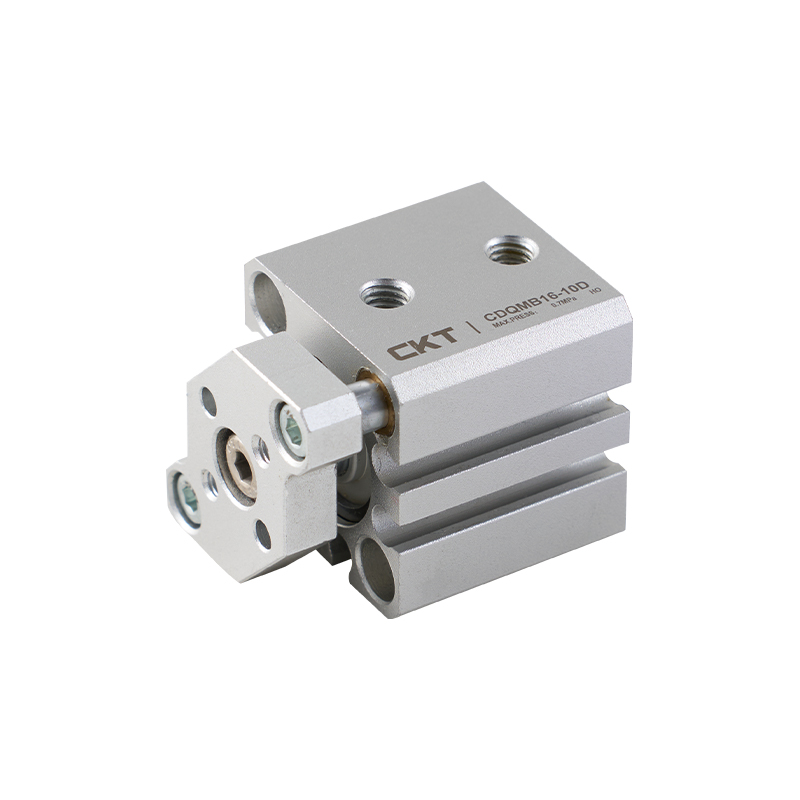

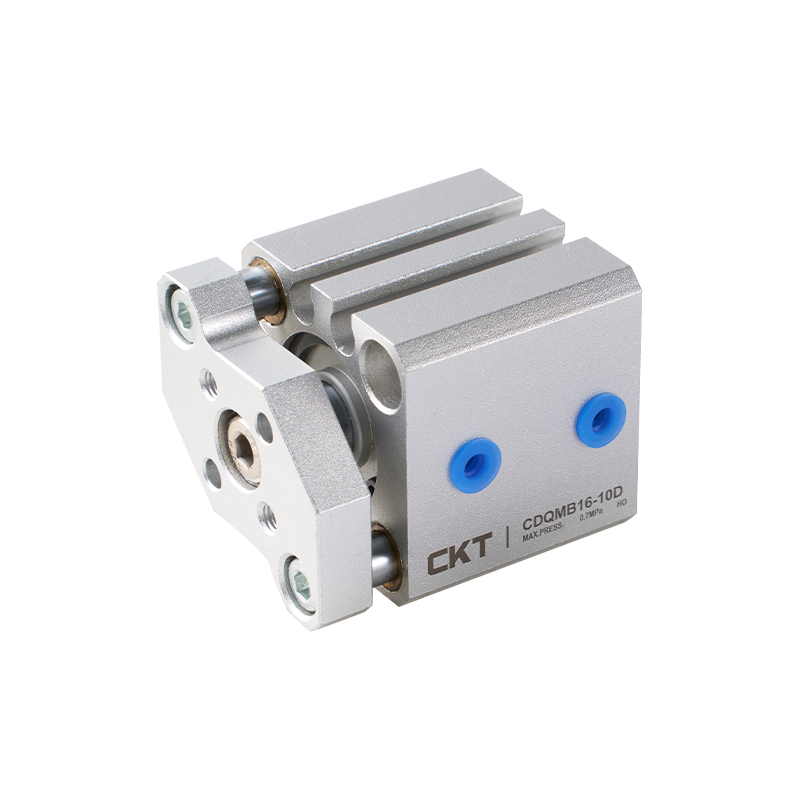

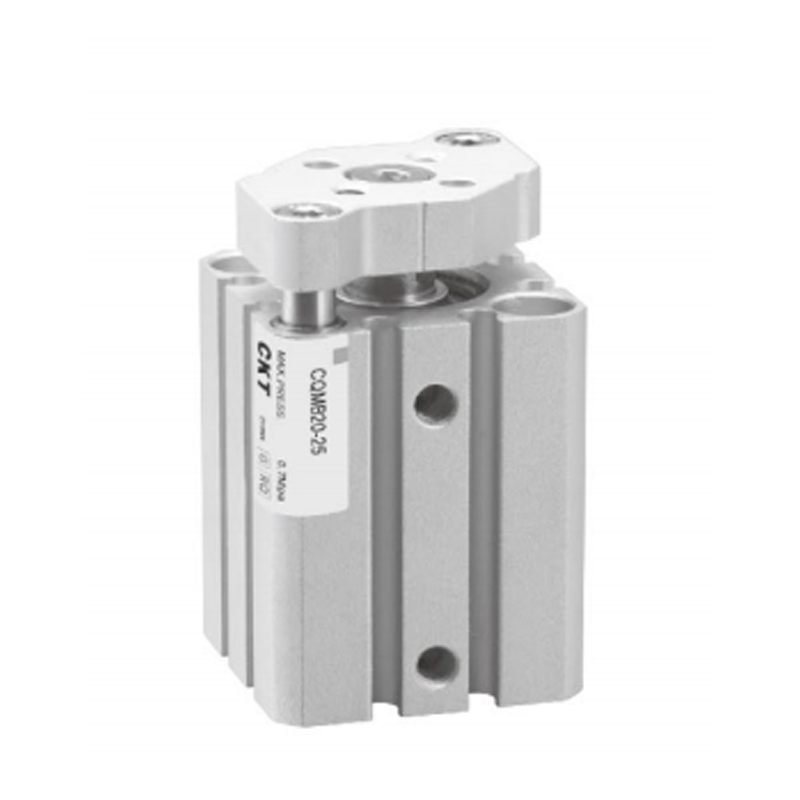

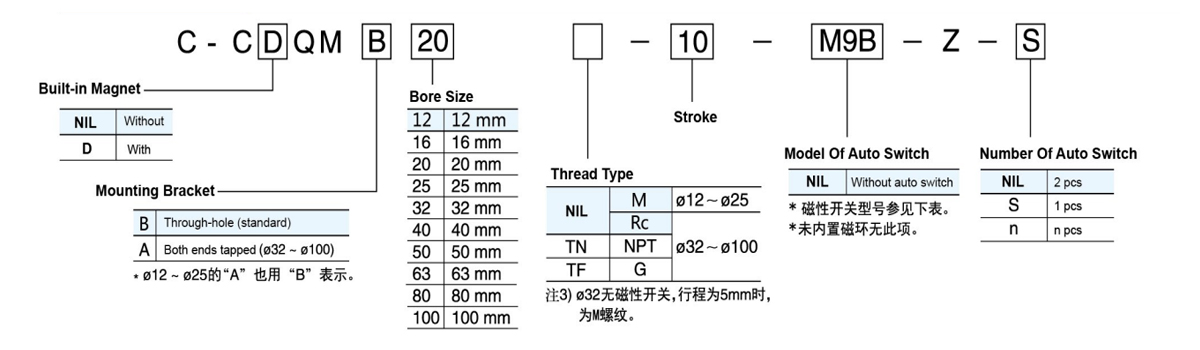

Tenký valec série CQM (typ vodiacej tyče)

Tenký valec série CQM (typ vodiacej tyče) je navrhnutý pre vysoko pevné vedenie a kompaktné priestorové podmienky. Integruje funkcie podpory zaťaženia a ochrany proti krúteniu prostredníctvom dvojitej konštrukcie vodiacej tyče, aby vyhovovala potrebám presného polohovania.

1. Štandardizovaná a zosilnená konštrukcia
Podľa štandardných špecifikácií JIS využíva integrovaný dizajn dvojitej vodiacej tyče, aby sa zabezpečila tuhosť konštrukcie a prevádzková stabilita.

2. Priestorová prispôsobivosť
Kompaktné telo výrazne znižuje požiadavky na inštalačný priestor a je vhodné pre scenáre automatizácie s obmedzeným priestorom.

3. Schopnosť kompozitného anti-excentrického zaťaženia
Systém dvojitej vodiacej tyče súčasne potláča rotačný posun, poskytuje vynikajúcu odolnosť proti ohýbaniu a skrúteniu a prispôsobuje sa asymetrickým podmienkam zaťaženia.

4. Vysoká kompatibilita zaťaženia
Mechanizmus vodiacej tyče môže prenášať veľké pohybové zaťaženie a bočné sily, čím sa znižuje stresový účinok konzolových podmienok na telo valca.

5. Presné ovládanie vedenia
Koncová presnosť bez rotácie je ≤ ± 0,2°, čo zaisťuje vysoko presnú trajektóriu lineárneho pohybu.

6. Kompatibilita inštalácie
Inštalačné rozmery hlavného telesa sú interoperabilné so štandardnou sériou tenkých valcov s rovnakými špecifikáciami, čo podporuje rýchlu výmenu alebo upgrade zariadenia.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Nový tenký valec série CQS
ĎALŠÍ:Tenký valec série CQ2 (veľká veľkosť otvoru)
  • Akcia Jedna tyč, dvojité pôsobenie
    Maximálny prevádzkový tlak 1,0   MPa
    Min.Prevádzka
    Tlak     		Ø12,Ø16 0,12   MPa
    Ø20~0100 0,1   MPa
    Ambinet & Teplota kvapaliny Bez automatického prepínania: -10 ~ 70 ℃, S automatickým prepínaním: -10 ~ 60 ℃ (bez zamŕzania)
    Vankúš Obojstranný nárazník
    Tolerancia dĺžky zdvihu 10 mm
    Rýchlosť piestu Ø12~Ø40 50 ~ 500     mm/s
    Ø50~Ø100 50~300     mm/s

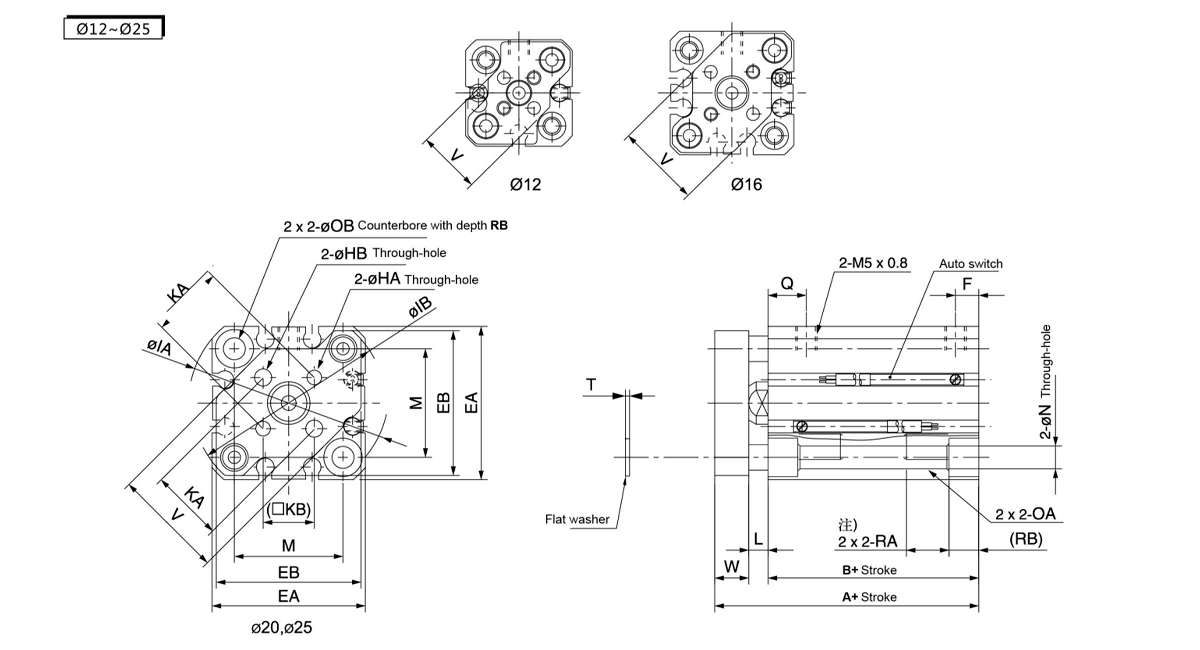

  • Bore
    Veľkosť
    (mm)     		Mŕtvica
    Rozsah
    (mm)     		Bez automatického prepínania S automatickým prepínaním EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3 × 0,5 M4 × 0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3 × 0,5 M4 × 0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4 × 0,7 M6 × 1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5 × 0,8 M6 × 1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

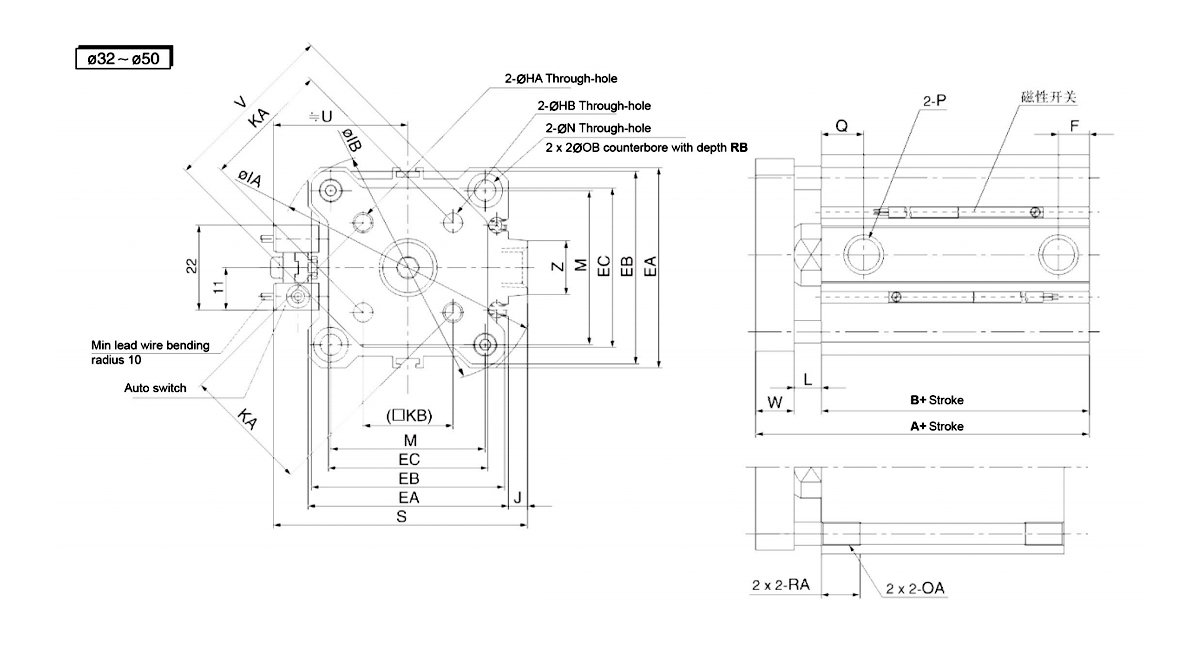

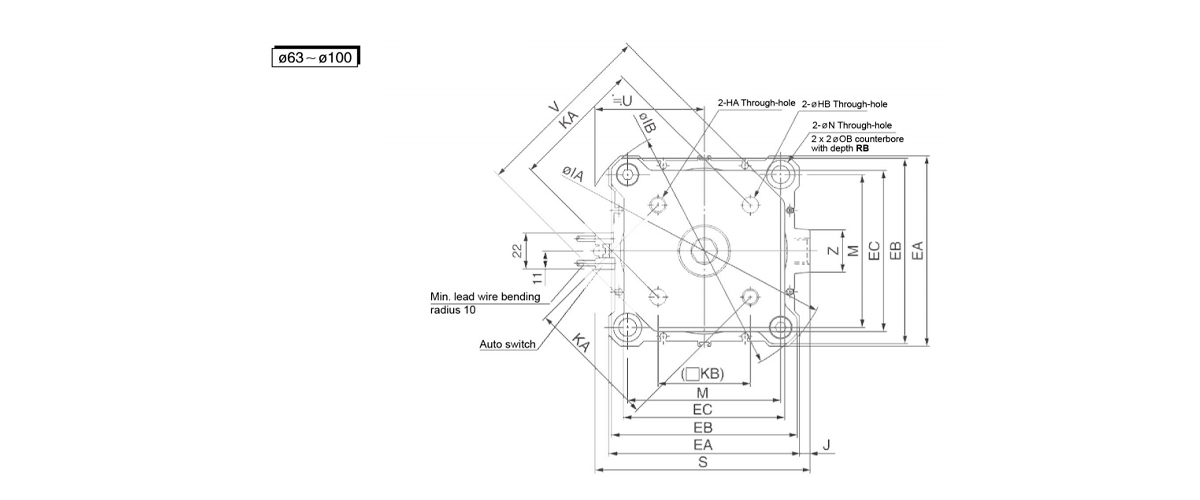

    Oba  konce  klepnuté  (C-CQMA)
    Veľkosť otvoru
    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5 × 0,8 M6 × 1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5 × 0,8 M6 × 1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6 × 1,0 M8 × 1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6 × 1,0 M10 × 1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8 × 1,25 M12 × 1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10 × 1,5 M12 × 1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    Veľkosť otvoru
    (mm)
    Mŕtvica Range
    (mm)     		Bez automatického prepínania S automatickým prepínaním EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5 × 0,8 - - 50 33 7.5 10.5 Rc1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 Rc1/8 NPT1/8 G1/8
    75 · 100 50 33
    40 5~50 46.5 29.5 8 11 Rc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Rc1/8 NPT1/8 G1/8 52 50 41.4
    75 · 100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 · 100 60.5 40.5
    63 10~50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 · 100 66 46
    80 10~50 67.5 43.5 12.5 16 Rc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Rc3/8 NPT3/8 G3/8 98 95 79.5
    75 · 100 77.5 53.5
    100 10~50 79 53 13 23 Rc3/8 NPT3/8 G3/8 89 63 13 23 Rc3/8 NPT3/8 G3/8 117 114 99
    75 · 100 89 63
