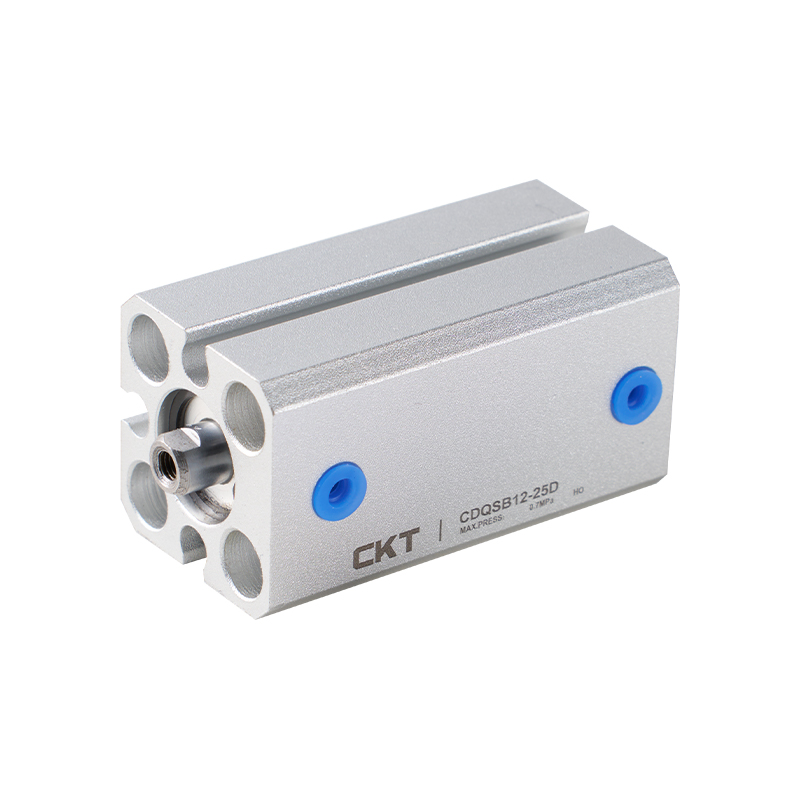

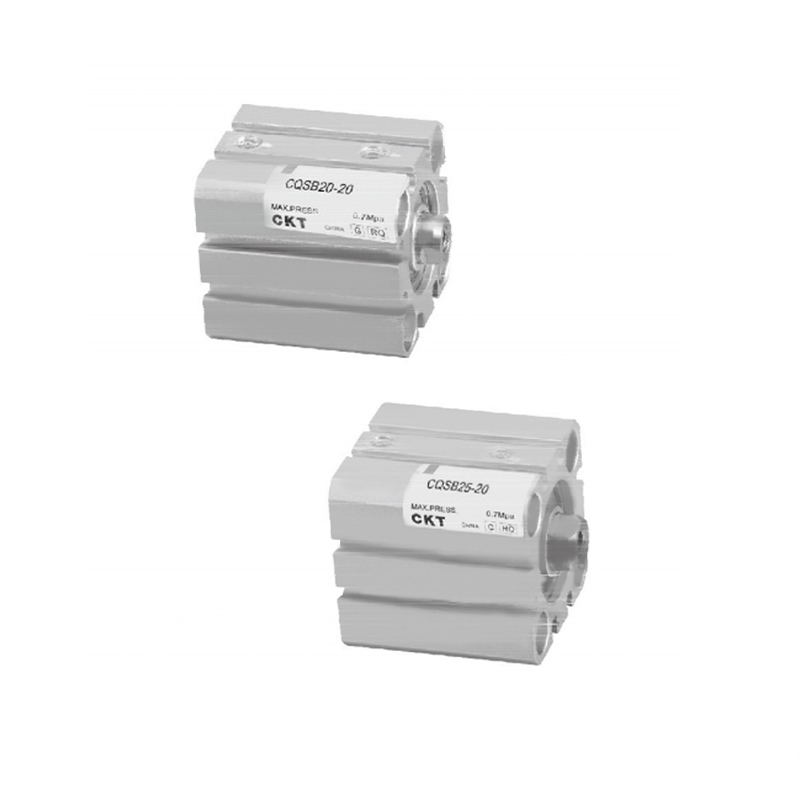

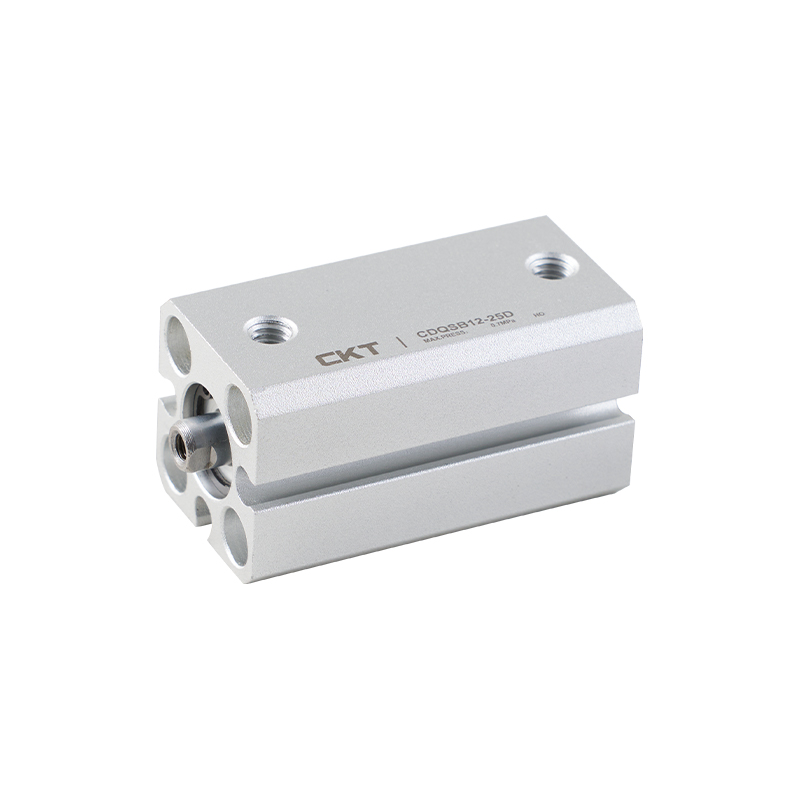

Nový tenký valec série CQS

Ako účinný pneumatický pohon v oblasti modernej priemyselnej automatizácie, nový tenký valec série CQS dosiahol koordinovanú optimalizáciu obsadenia priestoru a funkčnej konfigurácie prostredníctvom štrukturálnych inovácií, ktoré poskytujú flexibilnejšie riešenie pohonu pre kompaktné usporiadanie zariadení.

1. Návrh kompatibility viacsmernej inštalácie
Telo valca integruje viacrozmerné rozhranie na inštaláciu magnetického spínača. Medzi nimi špecifikácia malého priemeru valca poskytuje trojcestný inštalačný referenčný povrch a špecifikácie stredného a veľkého priemeru valca sú rozšírené na štvorstranný režim inštalácie vrátane referenčného povrchu portu, čo výrazne zlepšuje voľnosť rozloženia a prispôsobivosť snímacieho prvku.

2. Architektúra optimalizácie využitia priestoru
Vďaka kompaktnej konfigurácii s pozitívnou kompresiou sú kľúčové komponenty pohybu topologicky optimalizované. Za predpokladu zachovania štandardného výstupného výkonu sa súčasne zníži obsadenie axiálneho a radiálneho priestoru, čím sa efektívne uvoľnia vnútorné priestorové zdroje zariadenia.

3. Kompozitná inštalačná štruktúra
Základňa integruje priechodný otvor a závitové duálne inštalačné nosiče. Vďaka modulárnemu dizajnu rozhrania je kompatibilný s požiadavkami na pripojenie bežných mechanizmov, znižuje zložitosť systémovej integrácie a podporuje rýchle nasadenie vo viacerých scenároch.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Tenký valec série SDA
ĎALŠÍ:Tenký valec série CQM (typ vodiacej tyče)

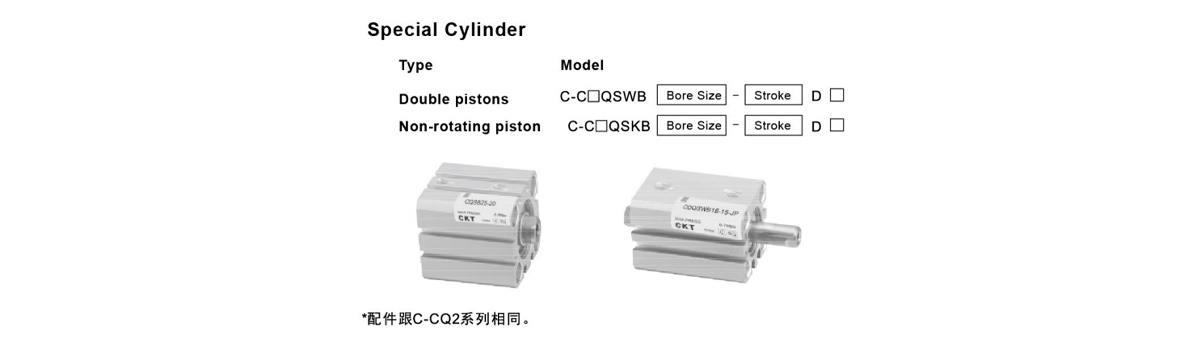

  • Veľkosť otvoru (mm) 12 16 20 25
    Tekutina Vzduch
    Akcia Dvojčinné, jednočinné: pružinový návrat / predĺženie
    Dôkazný tlak 1.5MPa{15.3kgf/cm²}
    Maximálny prevádzkový tlak 1.0MPa{10.2kgf/cm²}
    Teplota okolia a kvapaliny -10 ℃ ~ 60 ℃
    Závit na konci tyče Vnútorný závit (štandardný), vonkajší závit (voliteľný)
    Vankúš nula
    Rýchlosť piestu 50 ~ 500 mm/s
    Tolerancia dĺžky zdvihu 1
    * Mazanie Nevyžaduje sa
    Montáž Priechodný otvor, oba konce so závitom (univerzálne)
    Veľkosť portu M5 × 0,8
    *Ak chcete použiť mazanie, použite ISOVG32.

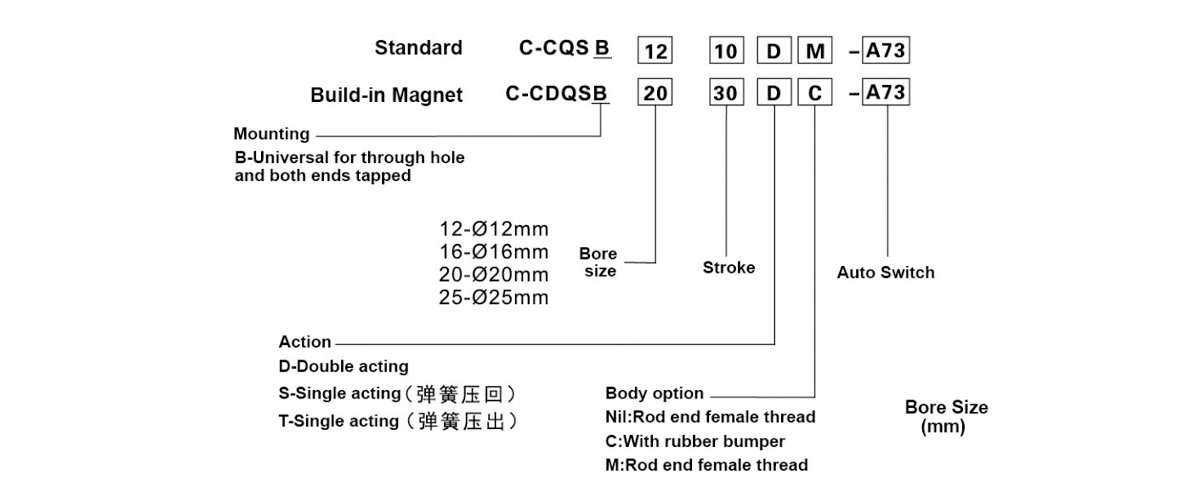

  • Zdvih/model  automatického  prepínača
    Veľkosť otvoru
    (mm)     		Štandardný zdvih (mm) Automatické prepínanie
    Dvojité pôsobenie Jednočinné Typ inštalácie tunela
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

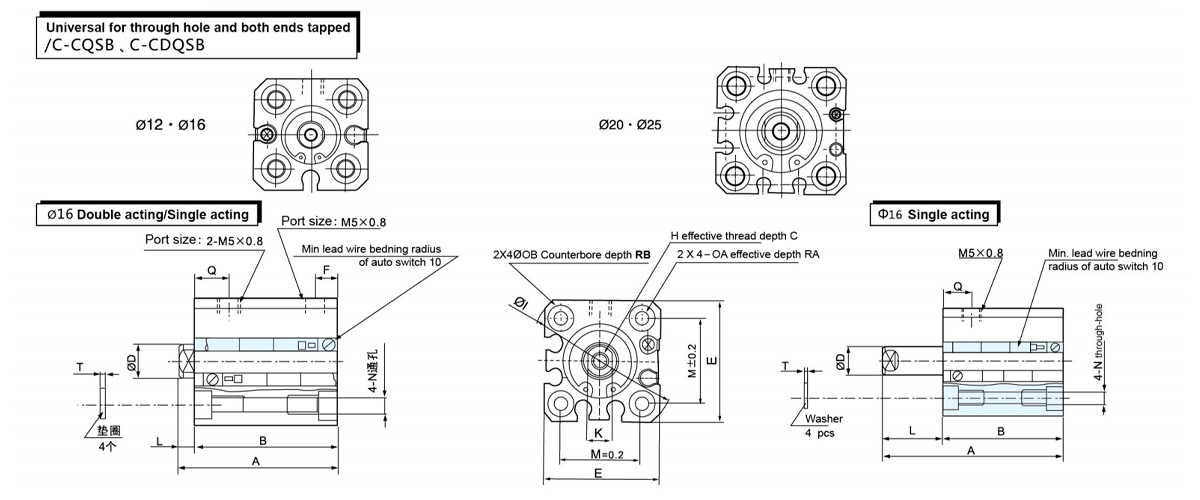

  • Rozmer pre dvojčinný/jednočinný
    Použiteľné
    Veľkosť otvoru
    (mm)     		Štandardné
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3 × 0,5 32 5 15.5 3.5 M4 × 0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4 × 0,7 38 6 20 3.5 M4 × 0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5 × 0,8 47 8 25.5 5.4 M6 × 1,0 9 10 7 1 9
    25 12 12 40 M6 × 1,0 52 10 28 5.4 M6 × 1,0 9 10 7 1 11

    Dvojčinné (ST = zdvih)
    Použiteľné
    Veľkosť otvoru
    (mm)     		Mŕtvica
    Rozsah
    (mm)     		Základný typ Vstavaný magnet
    A B F L Q A B
    12 5~30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    16 5~30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    20 5~50 24 st 19,5 st 5.5 4.5 9 34 st 29,5 st
    25 5~50 27,5 st 22,5 st 5.5 5 11 37,5 st 32,5 st

    Jednočinné (ST = zdvih)

    Použiteľné
    Veľkosť otvoru
    (mm)
    Mŕtvica
    Rozsah
    (mm)     		Štandardné Vstavaný magnet
    A B F L A B
    5ST 10ST 5ST 10ST 5ST 10ST 5ST 10ST
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

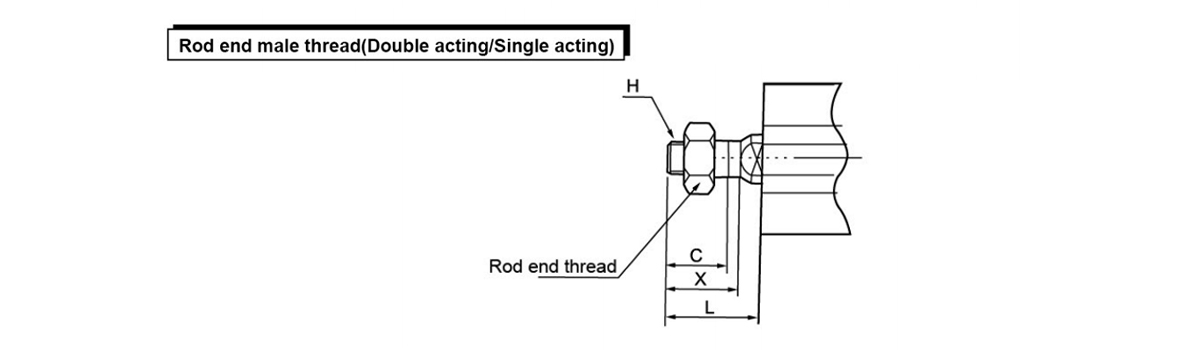

    Použiteľné
    Veľkosť otvoru
    (mm)     		C H L X
    12 9 M5 × 0,8 14 10.5
    16 10 M6 × 1,0 15.5 12
    20 12 M8 × 1,25 18.5 14
    25 15 M10 × 1,25 22.5 17.5

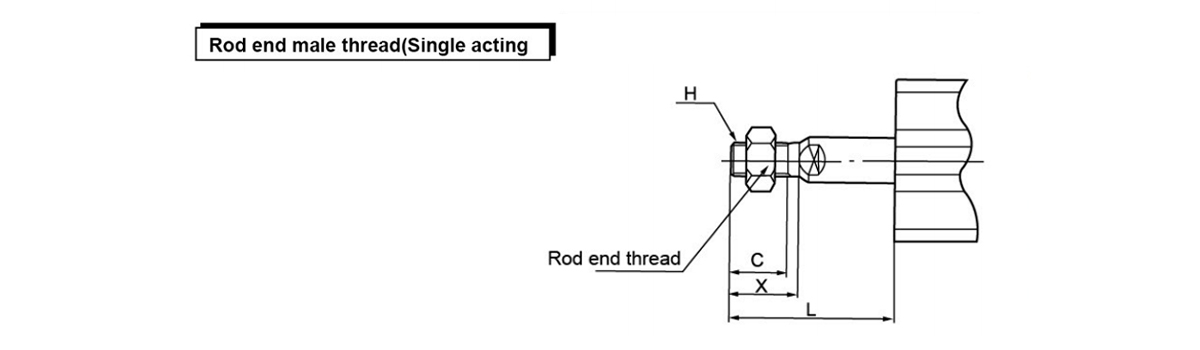

    Použiteľné
    Veľkosť otvoru
    (mm)     		C H L X
    5ST 10ST
    12 9 M5 × 0,8 19 24 10.5
    16 10 M6 × 1,0 20.5 25.5 12
    20 12 M8 × 1,25 23.5 28.5 14
    25 15 M10 × 1,25 27.5 32.5 17.5

    Jednočinné (ST=Itinerár)

    Použiteľné
    Veľkosť otvoru
    (mm)
    Mŕtvica
    Rozsah
    (mm)     		Štandardné Vstavaný magnet
    A B L Q A B
    5ST 10ST 5ST 10S 5 ST 10ST 5ST 10ST 5 ST 10ST
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
