Tenký dvojosový dvojčinný valec série SDAD Dodávatelia

Domov / Produkty / Vzduchový valec / Tenký valec / Tenký dvojosový dvojčinný valec série SDAD

Tenký dvojosový dvojčinný valec série SDAD Tenký dvojosový dvojčinný valec série SDAD
  • Tenký dvojosový dvojčinný valec série SDAD
  • Tenký dvojosový dvojčinný valec série SDAD
Tenký valec

Tenký dvojosový dvojčinný valec série SDAD

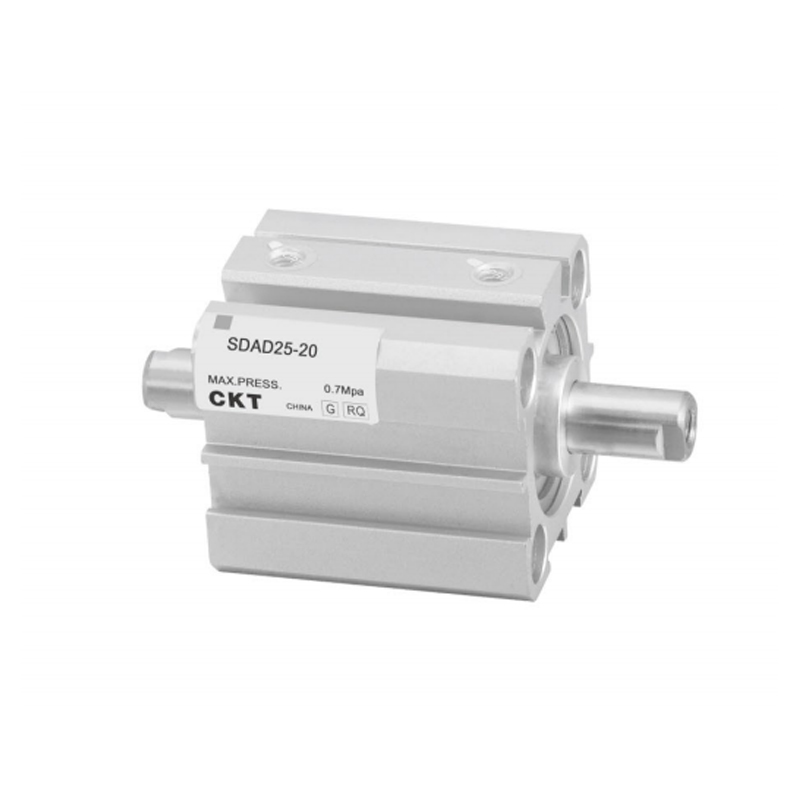

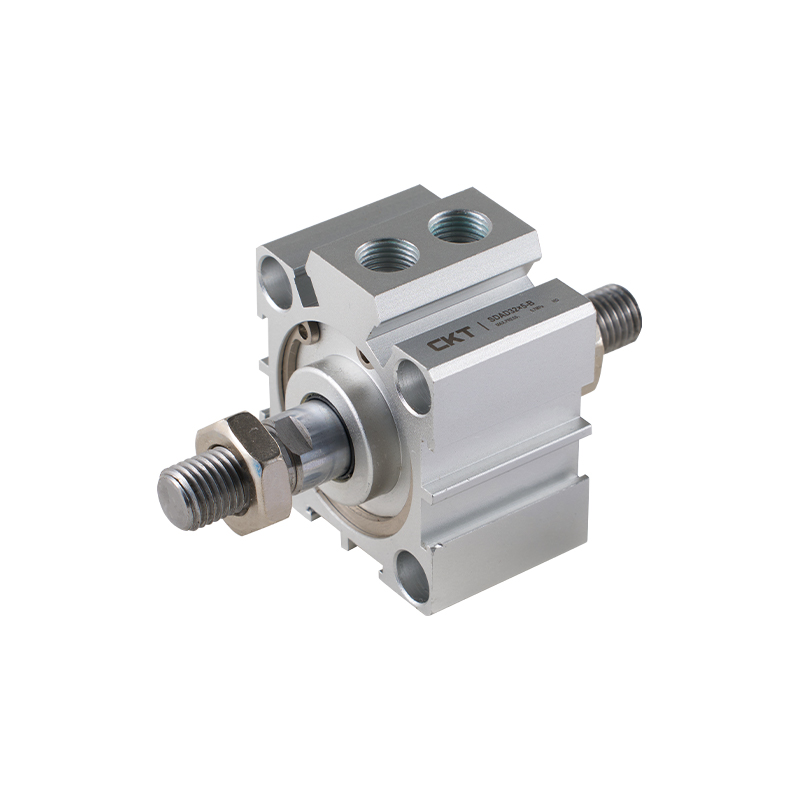

Tenký dvojosý dvojčinný valec série SDAD je kompaktný pneumatický pohon s tenkou skriňovou štruktúrou a integrovaným duálnym vodiacim mechanizmom piestnice. Dosahuje lineárny vratný pohyb prostredníctvom obojsmerného pneumatického pohonu. Jeho hlavnou vlastnosťou je vyriešiť požiadavky na pevný výstup v podmienkach obmedzeného inštalačného priestoru prostredníctvom optimalizácie fyzického priestoru a vysokej tuhosti vodiacej štruktúry.

• Koncepcia ultratenkej konštrukcie
Výška prierezu valca je výrazne stlačená a konštrukčná hĺbka je znížená asi o 30% - 50% v porovnaní s bežnými valcami. Je vhodný pre vstavanú inštaláciu alebo husto usporiadané scény, efektívne zlepšuje využitie priestoru zariadenia.

• Dvojosový antiexcentrický zaťažovací mechanizmus
Dve paralelné piestne tyče tvoria systém potlačenia krútiaceho momentu, ktorý súčasne znáša radiálne zaťaženie a krútiaci moment, zlepšuje stabilitu pohybu koncového efektora pri podmienkach excentrického zaťaženia a potláča riziko zaseknutia piestnice.

• Obojsmerný pneumatický dvojčinný režim
Štandardná konfigurácia architektúry pohonu s dvoma portami zabezpečuje obojsmerný výstup rovnakej sily z piestnej tyče prostredníctvom ovládania spätného ventilu. Dopredný aj spätný zdvih majú plný výkon bez potreby vratnej pružiny.

• Integrácia vysokopevných koľajníc
Vodiaci hriadeľ a telo valca majú integrálnu zosilnenú štruktúru a výkyv pohybu je redukovaný technológiou eliminácie vôle pred zaťažením. Tuhosť lineárneho vedenia je približne 2-krát vyššia ako tuhosť jednoosového valca, čo zaisťuje presnosť opakovaného polohovania v rámci tolerančného pásma ±0,1 mm.

• Modulárne rozhranie adaptéra
Koniec piestnej tyče je kompatibilný s plávajúcimi kĺbmi podľa normy ISO a telo valca je prednastavené s multiaxiálnymi montážnymi závitovými otvormi a montážnymi plochami koľajníc. Podporuje neštandardné konfigurácie, ako je obrátená inštalácia a bočná inštalácia, ktorú je možné jednoducho integrovať do automatizačného modulu.

• Optimalizácia dynamickej odozvy
Štruktúra malej dutiny skracuje dráhu nabíjania a vypúšťania prúdu vzduchu a spolupracuje s tesniacimi komponentmi s nízkym trením, aby sa dosiahla úplná kontrola času zdvihu v rozsahu 0,1-0,3 sekundy (v závislosti od špecifikácie zdvihu), čím sa spĺňajú požiadavky na strednú a vysokú rýchlosť.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Tenký nastaviteľný zdvihový valec série SDAJ
ĎALŠÍ:Tenký valec série SDA

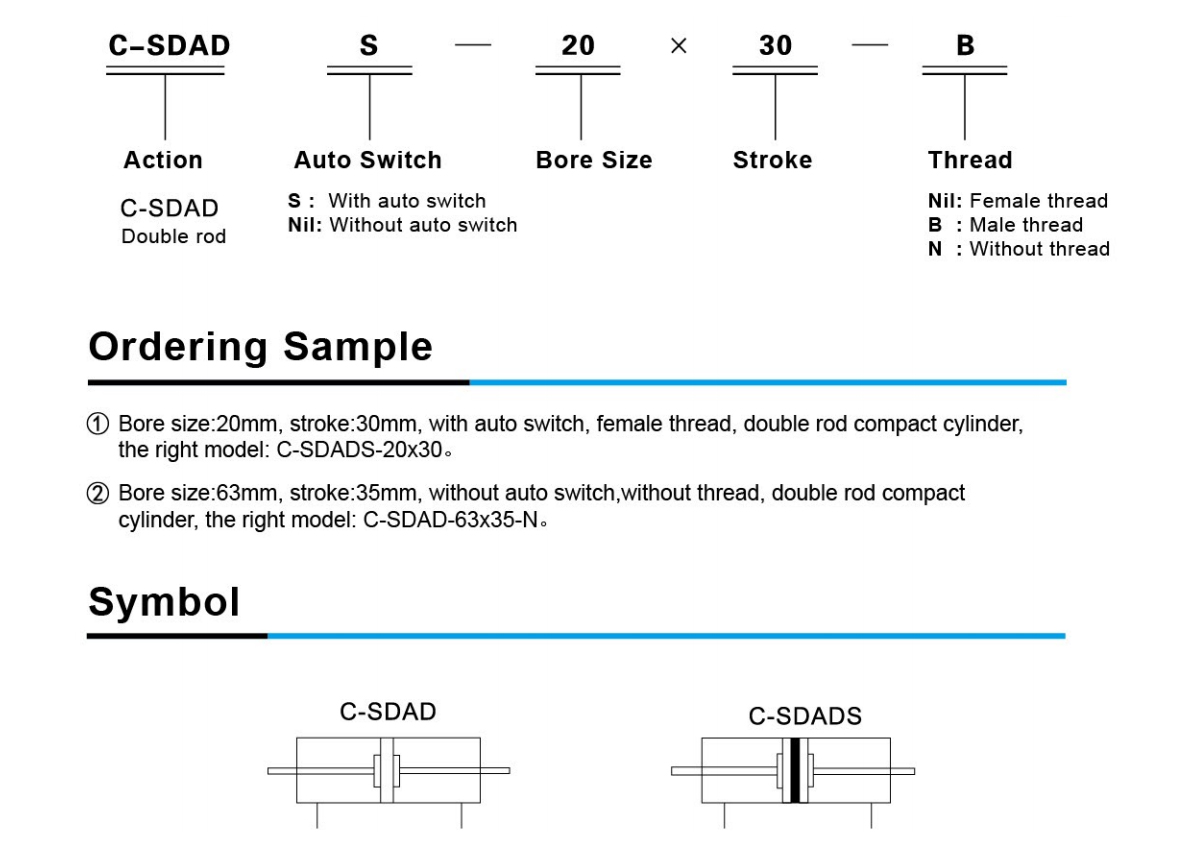

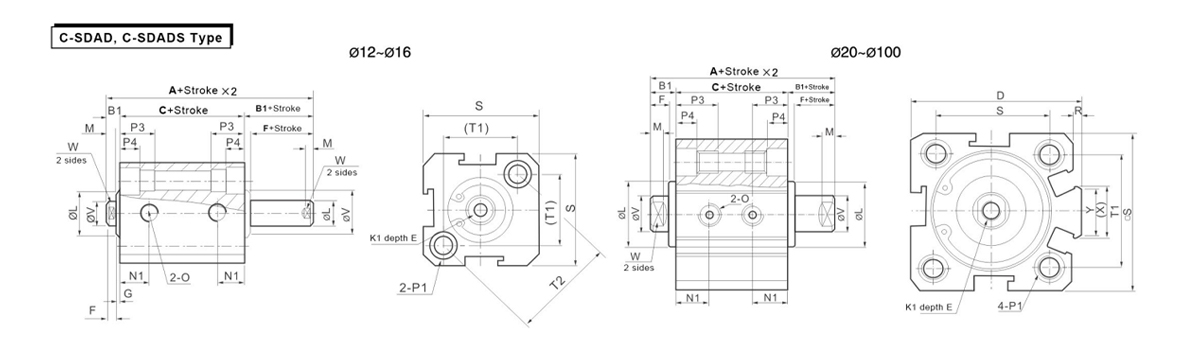

  • Formulár Bez automatického prepínania S automatickým prepínaním B1 D Mŕtvica≤10 Mŕtvica>10 F G K1 L M N1
    Veľkosť otvoru/symbol A C A C E S = 5 S>5
    12 27 17 37 27 5 - 6 4 1 M3 × 0,5 10.2 3 5.5 6.3
    16 29.5 18.5 39.5 28.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 6.5 7.3
    20 30.5 19.5 40.5 29.5 5.5 36 8 (6,5, keď je zdvih 5) 4 1.5 M4 × 0,7 13 3 7.5
    25 33 21 43 31 6 42 10 (7, keď je zdvih 5) 4 2 M5 × 0,8 17 3 8
    32 38.5 24.5 48.5 34.5 7 50 8 12 4 3 M6×1 22 3 8 9
    40 40 26 50 36 7 58.5 8 12 4 3 M8 × 1,25 28 3 8 10
    50 46 28 56 38 9 71.5 8 15 5 4 M10 × 1,5 38 3 8 10.5
    63 50 32 60 42 9 84.5 10 15 5 4 M10 × 1,5 40 3 9.5 11.8
    80 63 41 73 51 11 104 13 20 6 5 M14 × 1,5 45 4 11.5 14.5
    100 75 51 85 61 12 124 18 20 7 5 M18 × 1,5 55 4 16 20.5
    Veľkosť otvoru/symbol 0 P1 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Obe strany: φ6,5 závit M5×0,8 priechodný otvor:φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5 × 0,8 Obe strany: φ6,5 závit M5×0,8 priechodný otvor:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Obe strany: φ6,5 závit M5×0,8 priechodný otvor:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Obe strany:φ8,2 závit M6×1,0 priechodný otvor:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Obe strany:φ8,2 závit M6×1,0 priechodný otvor:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obe strany: φ10 závit M8×1,25 priechodný otvor:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obe strany:φ11 závit M8×1,25 priechodný otvor:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obe strany:φ11 závit M8×1,25 priechodný otvor:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Obe strany:φ14 závit M12×1,75 priechodný otvor:φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Obe strany:φ17,5 závit M14x2 priechodný otvor:φ11,3 30 13 10 114 90 - 32 27 35 26
