Tenký nastaviteľný zdvihový valec série SDAJ Dodávatelia

Domov / Produkty / Vzduchový valec / Tenký valec / Tenký nastaviteľný zdvihový valec série SDAJ

Tenký nastaviteľný zdvihový valec série SDAJ Tenký nastaviteľný zdvihový valec série SDAJ
  • Tenký nastaviteľný zdvihový valec série SDAJ
  • Tenký nastaviteľný zdvihový valec série SDAJ
Tenký valec

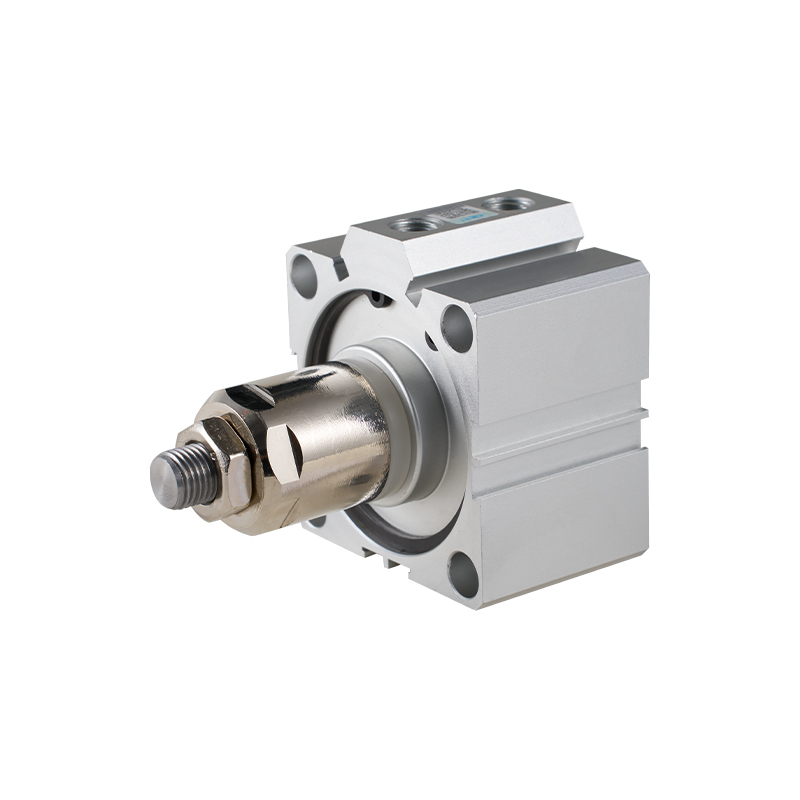

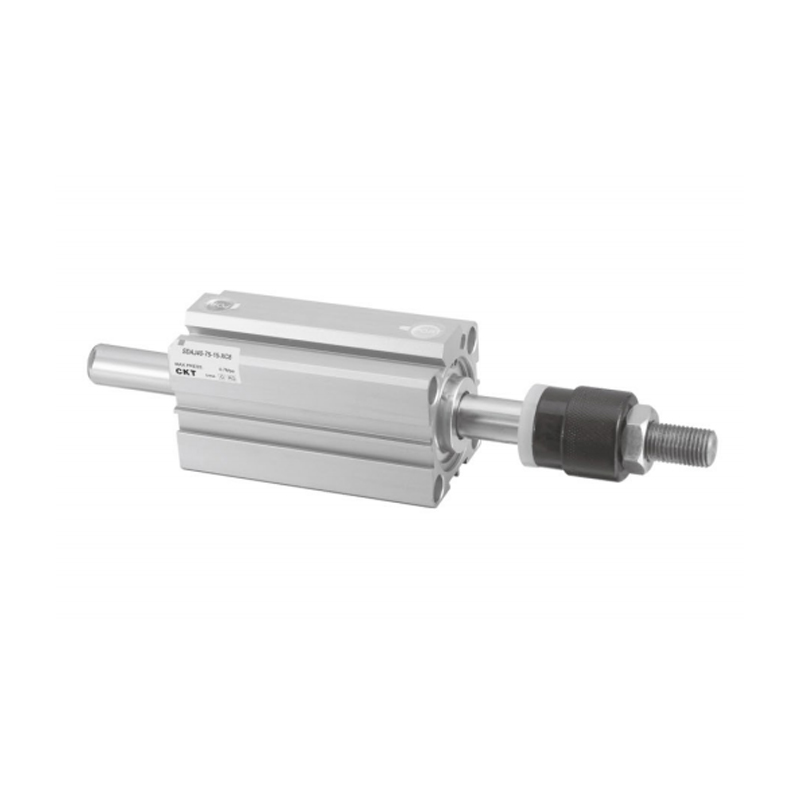

Tenký nastaviteľný zdvihový valec série SDAJ

Tenký nastaviteľný zdvihový valec série SDAJ je kompaktný tenký valec. Jeho hlavnou vlastnosťou je integrovaná funkcia nastavenia zdvihu. Pri zabezpečení nízkeho profilu telesa základného valca poskytuje možnosť flexibilne nastaviť konečnú polohu piestnej tyče na vysunutie alebo zatiahnutie, optimalizuje priestor rozloženia zariadenia a zlepšuje prispôsobivosť riadenia pohybu.

1. Kompaktný a tenký dizajn: Celková výška konštrukcie je výrazne nižšia ako u bežných valcov, čo efektívne šetrí axiálny inštalačný priestor, obzvlášť vhodné pre kompaktné automatizačné zariadenia alebo usporiadanie zariadení s obmedzeným priestorom.

2. Zabudovaný mechanizmus nastavenia zdvihu: Nastavenie zdvihu je zvyčajne navrhnuté na koncovom kryte telesa valca. Koncová poloha piestnej tyče môže byť nastavená plynule alebo po častiach pomocou jednoduchých operácií (ako je otáčanie nastavovacej skrutky alebo podobná konštrukcia), aby vyhovovala potrebám presného polohovania zdvihu v rôznych pracovných podmienkach.

3. Rozsah adaptívneho nastavenia: Umožňuje znížiť štandardný zdvih valca v rámci špecifického rozsahu (konkrétny rozsah sa líši podľa Modelu a špecifikácií), čo zvyšuje prispôsobivosť a flexibilitu valca rôznym aplikáciám.

4. Stabilita nastavenia zdvihu: Mechanizmus nastavenia zdvihu má uzamykaciu funkciu, aby sa zabezpečilo, že hodnota zdvihu nastavená v pracovnom cykle valca je stabilná a spoľahlivá, čím sa zabráni posunu polohy spôsobenému faktormi, ako sú vibrácie.

5. Zachovanie výkonu jadra: Pri dosahovaní tenkosti a nastaviteľného zdvihu si táto séria valcov stále zachováva základné výkonové charakteristiky štandardných valcov, ako je základná výstupná sila, prevádzková rýchlosť a životnosť.

Typické scenáre aplikácie: Bežne sa používa v situáciách, keď je potrebné presne kontrolovať konečnú polohu a inštalačný priestor je obmedzený, ako je umiestnenie materiálu, upnutie a uvoľnenie obrobku, dorazové zariadenia, presná montáž, malé automatizačné jednotky atď., čím sa poskytuje kľúčová podpora pohonu pre kompaktné automatizačné riešenia.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Tenký viacpolohový valec série SDAT
ĎALŠÍ:Tenký dvojosový dvojčinný valec série SDAD

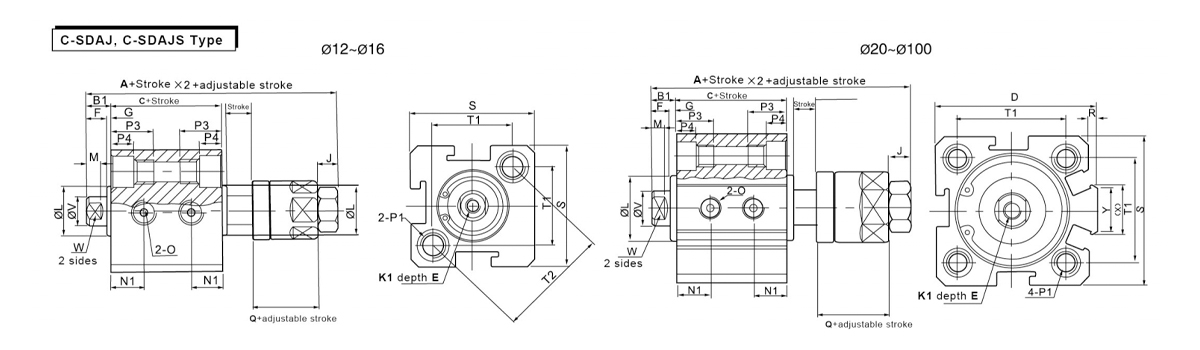

  • Formulár Bez automatického prepínania S automatickým prepínačom B1 D E F G J K1 L M N1
    Veľkosť otvoru/symbol A C A C Mŕtvica≤10 Mŕtvica>10 S = 5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3 × 0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3 × 0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8 (6,5, keď je zdvih 5) 4 1.5 5 M4 × 0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10 (7, keď je zdvih 5) 4 2 6 M5 × 0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8 × 1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10 × 1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10 × 1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14 × 1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18 × 1,5 $ $ 55 4 16 20.5

  • Formulár Bez Auto Prepínač s Auto Prepínač B1 D E F G J K1 L M N1
    Bore Veľkosť/ Symbol A C A C Mŕtvica≤10 Mŕtvica>10 S = 5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3 × 0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3 × 0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8 (6,5, keď je zdvih 5) 4 1.5 5 M4 × 0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10 (7, keď je zdvih 5) 4 2 6 M5 × 0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8 × 1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10 × 1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10 × 1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14 × 1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18 × 1,5 55 4 16 20.5
    Veľkosť otvoru/symbol O P1 P3 P4 Q R S T1 T2 V W X Y
    12 M5 × 0,8 Obe strany: 中6,5 závit M5×0,8 priechodný otvor:φ4,2 12 4.5 12 - 25 16.3 23 6 5 - -
    16 M5 × 0,8 Obe strany: φ6,5 závit M5×0,8 priechodný otvor:φ4,2 12 4.5 12 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Obe strany: φ6,5 závit M5×0,8 priechodný otvor:φ4,2 14 4.5 15 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Obe strany:φ8,2 závit M6×1,0 priechodný otvor:φ4,6 15 5.5 18 2 40 28 - 10 8 12 10
    32 PT1/8 Obe strany:φ8,2 závit M6×1,0 priechodný otvor:φ4,6 16 5.5 20 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obe strany: φ10 závit M8×1,25 priechodný otvor:φ6,5 20 7.5 20 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obe strany:φ11 závit M8×1,25 priechodný otvor:φ6,5 25 8.5 20 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obe strany:φ11 závit M8×1,25 priechodný otvor:φ6,5 25 8.5 20 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Obe strany:φ14 závit M12×1,75 priechodný otvor:φ9,2 25 10.5 23 10 94 74 - 25 22 36 26
    100 PT3/8 Obe strany:φ17,5 závit M14×2 priechodný otvor:φ11,3 30 13 23 10 114 90 - 32 27 35 26
