Pneumatické systémy sú chrbtovou kosťou modernej priemyselnej automatizácie – a pochopenie toho, ako fungujú, kde zlyhávajú a ako ich optimalizovať, môže priamo znížiť prestoje a prevádzkové náklady. Táto príručka pokrýva všetko od základných komponentov až po výkonnostné benchmarky so skutočnými číslami z produkčných prostredí.
Vysvetlenie základných komponentov pneumatických systémov
Kompresory
Rotačné skrutkové kompresory dominujú v priemyselných závodoch, pretože poskytujú nepretržité prúdenie vzduchu pri stálom tlaku. Typická 55 kW rotačná skrutková jednotka dokáže generovať zhruba 9–10 m³/min voľného vzduchu pri 7 baroch, čo je dostatočné na napájanie desiatok valcov strednej veľkosti súčasne. Piestové kompresory sú bežné pre menšie prevádzky a aplikácie s prerušovaným používaním.
Vzduchové prijímače
Akumulačné nádrže vyrovnávajú skoky dopytu a umožňujú kompresoru vypnúť sa počas období nízkeho zaťaženia. Platí pravidlo 6–10 litrov kapacity zberača na m³/min výkonu kompresora . Poddimenzovaný prijímač núti kompresor ku krátkemu cyklu, čím sa zvyšuje opotrebovanie a spotreba energie až o 20 %.
Jednotky FRL
Kombinácia filter-regulátor-maznica je poslednou líniou prípravy vzduchu pred každým strojom alebo skupinou pohonov. ISO 8573-1 Filtrácia triedy 1 sa zameriava na častice do 0,01 mikrónu, rosné body -70 °C a obsah oleja pod 0,01 mg/m³ – nevyhnutné na ochranu presných vzduchových fliaš a ventilov pred poruchami súvisiacimi s kontamináciou.
Smerové regulačné ventily
Tieto ventily smerujú stlačený vzduch na ktorýkoľvek koniec vzduchového valca alebo do výfukového otvoru. Štandardný 5/2-cestný solenoidový ventil môže prepínať prietokové cesty menej ako 20 milisekúnd , ktorý umožňuje frekvenciu cyklu nad 10 zdvihov za sekundu vo vysokorýchlostných aplikáciách. Dimenzovanie ventilu je rozhodujúce: poddimenzovaný ventil vytvára pokles tlaku, ktorý obmedzuje rýchlosť a silu pohonu.
Typy vzduchových valcov a kritériá výberu
Vzduchový valec je ťahúňom každého pneumatického systému, no prichádza v dostatočnom množstve variantov, že výber nesprávneho typu spôsobuje pretrvávajúce problémy s výkonom alebo údržbou. Nižšie uvedená tabuľka porovnáva najbežnejšie typy používané v produkčných prostrediach.
| Typ valca | Rozsah vŕtania | Dĺžka zdvihu | Typické použitie | Silový výstup pri 6 baroch |
|---|---|---|---|---|
| Štandard ISO (dvojčinný) | 12–320 mm | Až 2 000 mm | Všeobecná automatizácia, upínanie | 68 N – 483 kN |
| Kompaktný / krátky zdvih | 12–100 mm | 1–50 mm | Stiesnené miesta, lisovanie | 68 N – 47 kN |

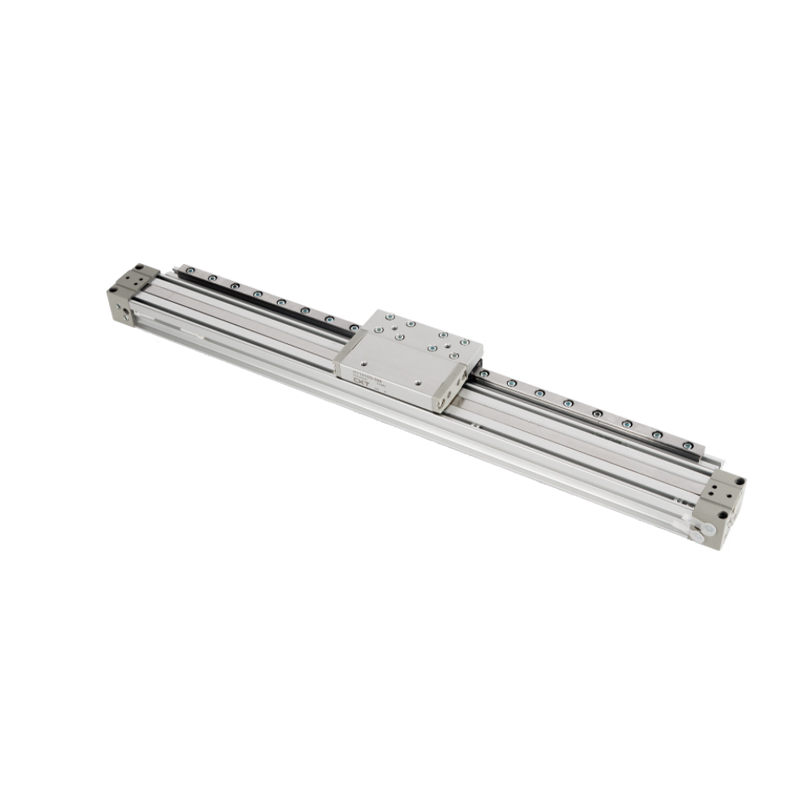

| Valec bez tyče | 16–80 mm | Až 10 000 mm | Doprava na dlhé vzdialenosti | 120 N – 30 kN |
| Jednočinný (jarný návrat) | 6–125 mm | Až 200 mm | Bezpečné upínanie, ventily | 28 N – 73 kN (netto) |
| Vedený / posuvný valec | 16–100 mm | Až 300 mm | Aplikácie bočného zaťaženia | 120 N – 47 kN |
| Rotačný pohon | lopatka 10-200 mm | Otáčanie 90°–270° | Indexovanie, otáčanie | krútiaci moment 0,3-500 Nm |
Pri výbere veľkosti vŕtania valca vždy pridajte a 25-30% bezpečnostná rezerva nad teoretickú požiadavku na silu na zohľadnenie trenia, poklesu tlaku v okruhu a opotrebovania tesnenia v priebehu času. Pre zaťaženie vyžadujúce 500 N zvoľte otvor, ktorý dodáva aspoň 650 N pri regulovanom tlaku systému.
Voľba dĺžky zdvihu je dôležitá aj nad rámec len prispôsobenia požadovanej dráhy. Dlhé zdvihy zvyšujú riziko vybočenia tyče pri tlakovom zaťažení. Pre akýkoľvek zdvih presahujúci zhruba 300 mm použite Eulerov vzorec vzperu alebo grafy zaťaženia výrobcu – mnohí inžinieri to ignorujú, kým sa tyč neohne a nepoškodí nástroj alebo rám stroja.
Ako regulácia tlaku ovplyvňuje výkon celého pneumatického systému
Mnohé zariadenia prevádzkujú celý rozvod závodu pri 8 alebo 10 baroch, keď väčšina pohonov potrebuje iba 5–6 barov. Tento jediný zvyk plytvá obrovským množstvom energie. Pri každom znížení tlaku v systéme o 1 bar sa spotreba energie kompresora zníži približne o 100%. 6 – 8 % . V závode, ktorý vynakladá 150 000 USD ročne na energiu stlačeného vzduchu, môže pokles z 8 na 6 barov na nekritických okruhoch ušetriť 18 000 – 24 000 USD ročne.
Riešením je zónová regulácia – pomocou vyhradených regulátorov tlaku na každom stroji alebo skupine strojov dodávajú iba tlak, ktorý každý pohon potrebuje, zatiaľ čo hlavný rozvod beží pri mierne vyššom tlaku v zberači kvôli rezerve v pohotovostnom režime. Správne zónované zariadenie zvyčajne znižuje priemerný tlak v sieti o 1–2 bary bez straty výrobnej kapacity.
Pokles tlaku: Silent Performance Thief
Pokles tlaku medzi výstupom prijímača a otvorom vzduchového valca je miestom, kde vzniká väčšina problémov s výkonom pneumatického systému. Každý meter poddimenzovaného potrubia, každé ostré 90-stupňové koleno, každý špinavý filtračný prvok pridáva odpor. Cieľom odvetvia je obmedziť celkový pokles tlaku z výstupu kompresora k ovládaču nie viac ako 0,5-1,0 bar v dobre udržiavanom systéme.
Bežní vinníci za nadmerným poklesom tlaku:
- Filtračné prvky zanesené hrdzou, vodným kameňom alebo kompresorovým olejom – rozdielový tlak na nasýtenom filtri môže presiahnuť 0,8 bar.
- Poddimenzované hlavné rozvody – rýchlosť vzduchu nad 6–8 m/s v rozvode spôsobuje turbulentné prúdenie a výraznú tlakovú stratu
- Rýchlospojovacie armatúry s vnútornými otvormi menšími ako je vŕtanie hadičiek
- Smerové regulačné ventily poddimenzované pre požadovaný prietok (nesúlad hodnoty Cv)
- Netesnosti – netesnosť s priemerom 1 mm pri tlaku 7 bar mrhá približne 1,1 m³/min voľného vzduchu za hodinu, čo je dostatočné množstvo na nepretržitý chod niekoľkých štandardných vzduchových fliaš
Spustenie prieskumu tlaku v distribučnej sieti – zaznamenávanie tlaku na prijímači, na každom sacom potrubí stroja a na výstupe valca pri zaťažení – presne odhalí, kde dochádza k stratám. Trvá to menej ako jeden deň a dôsledne identifikuje nápravné opatrenia, ktoré sa vrátia do jedného štvrťroka.
Normy kvality stlačeného vzduchu a prečo sú dôležité pre valce
Norma ISO 8573-1 definuje triedy kvality stlačeného vzduchu pre tri kontaminanty: pevné častice, vodu (rosný bod) a celkový olej. Väčšina priemyselných aplikácií spadá do triedy kvality 3 alebo 4 pre všeobecnú pneumatiku, ale presné vzduchové valce pri montáži elektroniky, spracovaní potravín alebo výrobe zdravotníckych pomôcok potrebujú vzduch triedy 1 alebo 2.
| Trieda kvality | Maximálna veľkosť častíc | Tlakový rosný bod | Maximálny obsah oleja | Typická aplikácia |
|---|---|---|---|---|
| trieda 1 | 0,1 mikrónu | -70 °C | 0,01 mg/m³ | Lekárske, polovodičové |
| trieda 2 | 1 mikrón | -40 °C | 0,1 mg/m³ | Potraviny, farmaceutické obaly |
| Trieda 3 | 5 mikrónov | -20 °C | 1 mg/m³ | Všeobecná výroba |
| 4. trieda | 15 mikrónov | 3 °C | 5 mg/m³ | Ťažký priemysel, outdoor |
| Trieda 5 | 40 mikrónov | 7 °C | 25 mg/m³ | Pneumatické náradie, fúkanie |
Prevádzka vzduchu triedy 4 alebo 5 cez presné vzduchové valce určené pre prevádzku triedy 2 alebo 3 rýchlo urýchľuje degradáciu tesnenia. Kontaminácia vlhkosťou je obzvlášť agresívna: kondenzovaná voda vo vnútri valca vzduchového valca spôsobuje hrdzu, ryhy na povrchu otvoru a prípadné zlyhanie tesnenia. Štúdie o spôsoboch zlyhania priemyselných ovládačov neustále pripisujú 40–60 % predčasných porúch kontaminovanému prívodu vzduchu namiesto mechanického preťaženia alebo opotrebovania na konci životnosti.
Chladnicové sušičky sú štandardným riešením pre aplikácie triedy 3 a 4. Ochladzujú prúd stlačeného vzduchu na približne 3 °C, čo spôsobuje kondenzáciu a odtekanie vlhkosti. Vysúšacie sušičky dosahujú mínusové rosné body požadované pre aplikácie triedy 1 a 2, ale spotrebujú viac energie – zvyčajne 15 – 20 % výkonu kompresora pre vyhrievanú regeneračnú jednotku.
Správne dimenzovanie vzduchového valca: Výpočty vŕtania, zdvihu a rýchlosti
Nesprávna veľkosť otvoru je jednou z najbežnejších a najdrahších konštrukčných chýb v inžinierstve pneumatických systémov. Príliš veľký valec plytvá stlačeným vzduchom a vytvára nadmerné problémy s odpružením; poddimenzovaný sa zastaví pri zaťažení alebo funguje blízko svojich limitov tlaku tesnenia.
Výpočet sily
Teoretická výstupná sila dvojčinného vzduchového valca pri predĺženom zdvihu je:
F = P × A = P × (π × D² / 4)
Kde F je sila v Newtonoch, P je prívodný tlak v Pa a D je priemer otvoru v metroch. Pre valec s vŕtaním 63 mm pri 6 baroch (600 000 Pa):
F = 600 000 × (3,14159 × 0,063² / 4) = 600 000 × 0,003117 = 1 870 N (približne 190 kgf)
Pri spätnom zdvihu tyč posunie časť otvoru, čím sa zníži sila. 63 mm vŕtanie s 20 mm tyčou dodáva približne 1 680 N pri stiahnutí pri rovnakom tlaku – 10 % zníženie, ktoré sa musí zohľadniť pri obojsmerných aplikáciách.
Rýchlosť a prietok
Rýchlosť valca závisí od objemu vzduchu dodaného za jednotku času. Rýchlosť pohonu sa vypočíta z:
Q = A × v × (P_abs / P_atm)
Kde Q je voľný prietok vzduchu v m³/s, A je plocha piesta, v je požadovaná rýchlosť piesta v m/s a P_abs je absolútny pracovný tlak. Na dosiahnutie rýchlosti 0,5 m/s pri vŕtaní 63 mm pri absolútnom tlaku 6 barov musí ventil a hadica prejsť približne 23 litrov/min voľného vzduchu — užitočná referenčná hodnota pre výber Cv ventilu.
Požiadavky na tlmenie
Pri rýchlostiach nad 0,2 m/s vyžadujú pneumatické valce odpruženie konca zdvihu, aby sa predišlo poškodeniu piestu, tyče a pripojených nástrojov tvrdým nárazom. Vstavané nastaviteľné vankúše pracujú pre mierne rýchlosti do približne 0,5 m/s. Okrem toho sú potrebné externé hydraulické tlmiče alebo programovateľné spomalenie pomocou proporcionálnych ventilov. Ignorovanie odpruženia na valci s priemerom 100 mm, ktorý sa pohybuje rýchlosťou 1 m/s, môže spôsobiť nárazové sily presahujúce 3–5 kN na koncovom uzávere – ďaleko za hranicou toho, čo väčšina montážneho hardvéru toleruje počas tisícok cyklov.
Stratégie energetickej účinnosti pre stlačený vzduch a pneumatické systémy
Stlačený vzduch sa vo výrobe často nazýva „štvrtý nástroj“ – a je trvalo najdrahší na základe jednotky práce. Účinnosť premeny elektrickej energie na mechanickú prácu pre systém stlačeného vzduchu je zvyčajne iba 10 – 15 % pri pohone, v porovnaní s 85–90 % pri priamych elektromotorických pohonoch. Optimalizácia energie je preto mimoriadne dôležitá.
Krok 1
Zmerajte skutočnú spotrebu vzduchu
Nainštalujte prietokomery na výstupe hlavného kompresora a na každej hlavnej skupine strojov. Väčšina závodov zistila, že 20 – 30 % strojov spotrebuje neúmerne veľké množstvo vzduchu v porovnaní s ich výrobným výkonom. Tieto sa stávajú prioritnými cieľmi pre zmenu veľkosti valcov, zníženie tlaku alebo prepracovanie procesu.
Krok 2
Znížte pracovný tlak správnej veľkosti
U každého stroja a vzduchového valca skontrolujte jeho aktuálnu tlakovú požiadavku. Vymeňte príliš veľké fľaše za správne dimenzované pri nižšom tlaku. Nainštalujte regulátory miesta použitia nastavené na minimálny požadovaný tlak. V zariadeniach s rôznymi požiadavkami na tlak zvážte rozdelenie na vysokotlakové a nízkotlakové distribučné okruhy namiesto toho, aby ste všetko dodávali pri špičkovom tlaku.
Krok 3
Obnovte teplo kompresora
Rotačné skrutkové kompresory odmietajú približne 80 – 90 % ich vstupnej energie tvorí teplo v procese kompresie. Inštalácia systému rekuperácie tepla na chladiaci okruh kompresora zachytáva túto tepelnú energiu na vykurovanie priestorov, ohrev procesnej vody alebo sušenie. Doba návratnosti rekuperácie tepla je zvyčajne 1–3 roky.
Krok 4
Vymeňte kompresory s konštantnými otáčkami za pohony s premenlivými otáčkami
Kompresor s premenlivými otáčkami (VSD) moduluje otáčky motora tak, aby zodpovedali skutočnej potrebe vzduchu v reálnom čase, namiesto nakladania a vykladania pri plnej rýchlosti. V závodoch s kolísavým dopytom ušetria kompresory VSD 20 – 35 % energie kompresora v porovnaní s jednotkami s pevnou rýchlosťou. Bod zvratu je zvyčajne vtedy, keď využitie systému klesne pod 80 % menovitej kapacity počas významných častí zmeny.
Krok 5
Implementujte program zisťovania netesností a opráv
Ultrazvukové detektory netesností dokážu identifikovať netesnosti prostredníctvom hluku pozadia na vzdialenosť až 10 metrov. Štruktúrovaný program – označovanie únikov, kvantifikovanie ich prietoku, určovanie priorít podľa nákladov a sledovanie dokončenia opráv – dôsledne dosahuje zníženie únikov z typických 20–30 % stratovosti pod úroveň 5 – 8 % v priebehu 12 mesiacov . To samo o sebe často eliminuje potrebu dodatočnej kapacity kompresora.
Pneumatické systémy vs. hydraulické systémy: Kedy si vybrať každý z nich
Pneumatické aj hydraulické systémy dodávajú silu cez tekuté médium, ale vďaka svojim vlastnostiam je každý vhodnejší pre špecifické aplikácie. Zámena týchto dvoch vedie k prepracovaným, drahým alebo nedostatočne výkonným systémom.
Charakteristický
Pneumatický systém
Hydraulický systém
Pracovný tlak
Typické 4-10 barov
Typický tlak 100-700 bar
Silový výstup
Praktické do ~50 kN
Až niekoľko MN
Rýchlosť
Rýchly; do 3 m/s bežné
Mierne; Typická rýchlosť 0,1-0,5 m/s
Ovládanie polohy
Ťažké (stlačiteľnosť vzduchu)
Výborná (nestlačiteľná kvapalina)
Riziko kontaminácie
Nízka (vyčerpaný vzduch)
Vysoká (úniky oleja, likvidácia)
Zložitosť údržby
Nižšie; štandardné zručnosti
Vyššie; potrebná analýza tekutín
Náklady na inštaláciu
Nižšia
Vyššie (zásobník, filtrácia, tesnenia)
Najlepší prípad použitia
Vysoká rýchlosť, ľahká až stredná sila, čisté prostredie
Vysoká sila, presné polohovanie, ťažký priemysel
Praktická hranica: kde požiadavky na silu zhruba presahujú 50 kN alebo tam, kde je presné držanie polohy v strede zdvihu povinné, je zvyčajne lepšou voľbou hydraulika. Pod touto hranicou vyhrávajú pneumatické systémy rýchlosťou, jednoduchosťou, čistotou a nižšími celkovými nákladmi na systém. V mnohých hybridných aplikáciách – ako sú pneumaticky ovládané svorky na hydraulickom lise – obe technológie koexistujú na rovnakom stroji.
Pneumatické aplikácie s vysokou silou a ako sa vzduchové valce zväčšujú
Keď štandardné veľkosti vŕtania vzduchového valca nedokážu dodať požadovanú silu pri dostupnom tlaku v systéme, niekoľko stratégií návrhu rozširuje možnosti pneumatického pohonu predtým, ako bude nutný prechod na hydrauliku.
Tandemové valce
Dve jednotky vzduchového valca namontované koaxiálne so spojenými tyčami znásobujú výstupnú silu bez zväčšenia veľkosti otvoru. Tandemový pár valcov s priemerom 100 mm pri 6 baroch poskytuje približne 9,4 kN — takmer dvojnásobný výkon jednej jednotky — pri zachovaní rovnakého priemeru valca pre obálky s malým priestorom. Kompromisom je zvýšená celková dĺžka a úmerne vyššia spotreba vzduchu.
Air-over-Oil zosilňovače
Tieto hybridné zariadenia využívajú pneumatický piest s veľkým priemerom poháňajúci hydraulický piest s malým priemerom na dosiahnutie hydraulického tlaku z pneumatického zdroja. Zosilňovač 10:1 napájaný pri 7 baroch produkuje 70 barov hydraulického výkonu, ktorý je vhodný na lisovanie, klinčovanie alebo nasadzovanie, ktoré si vyžaduje presnú silu s čistým výfukom. Systémy vzduch-olej eliminujú potrebu plnej hydraulickej pohonnej jednotky pri dosahovaní lisovacích síl 50–200 kN v kompaktných konfiguráciách pre montáž na stôl.
Pneumatické valcové multiplikátory prostredníctvom mechanického spojenia
Prepínacie mechanizmy, vačkové kladičky a pákové spojenia mechanicky zosilňujú výstup vzduchového valca v mieste aplikácie. Môže sa vyvinúť jednoduchá kĺbová svorka poháňaná valcom s priemerom 50 mm pri 6 baroch zvieracie sily väčšie ako 20 kN na konci jazdy, keď sa geometria páky priblíži k mŕtvemu stredu. Táto technika je široko používaná v zváracích prípravkoch a lisovacích nástrojoch.
Štandardné valce s väčším priemerom
Valce vyhovujúce norme ISO 15552 sú dostupné vo veľkostiach otvoru až do 320 mm. Pri 6 baroch dodáva vzduchový valec s priemerom 320 mm približne 483 kN teoretického ťahu – priblíženie sa k oblasti malého hydraulického valca. Tieto jednotky s veľkým priemerom spotrebúvajú značné objemy vzduchu na zdvih (pri zdvihu 300 mm pri otvore 320 mm sa vytlačí približne 24 litrov voľného vzduchu na jeden cyklus), preto je potrebné pred ich špecifikáciou dôkladne prehodnotiť veľkosť prijímača a kapacitu kompresora.
Výber vzduchových valcov pre špecifické priemyselné prostredia
Nie všetky telesá vzduchových valcov a tesniace materiály vyhovujú každému prevádzkovému prostrediu. Určenie nesprávneho variantu pre drsné alebo špeciálne podmienky spôsobuje zrýchlené zlyhanie bez ohľadu na to, ako dobre je navrhnutý zvyšok pneumatického systému.
- Jedlo a nápoje: Telo valcov z nehrdzavejúcej ocele s tesniacimi materiálmi vyhovujúcimi FDA (silikón alebo EPDM), žiadne vonkajšie mazanie a hladké vonkajšie profily, ktoré odolávajú usadzovaniu baktérií. Varianty s odolnosťou voči umývaniu (IP67 alebo IP69K) tolerujú cykly vysokotlakovej vody a chemického čistenia.
- Vysokoteplotné prostredie: Štandardné tesnenia NBR zlyhávajú nad 80 °C. Pre zlievárne, pece alebo aplikácie blízko procesu nad 100 °C špecifikujte fluoroelastomérové (FKM/Viton) tesnenia dimenzované na 200 °C. Pri teplote okolia vyššej ako 150 °C sú na ochranu prídržných krúžkov a koncových uzáverov potrebné aj vonkajšie tepelné štíty na tele valca.
- Korozívna atmosféra: Bezprúdovo poniklované alebo tvrdo eloxované hliníkové telesá odolávajú miernemu chemikáliám. V námornom, pobrežnom alebo chemickom prostredí ponúka úplne nehrdzavejúca oceľová konštrukcia s otvormi potiahnutými PTFE najlepšiu odolnosť proti korózii za cenu vyššej hmotnosti a ceny.
- ATEX/zóny odolné voči výbuchu: Pneumatické pohony sú vo svojej podstate bezpečnejšie ako elektrické pohony v nebezpečných zónach, pretože nevytvárajú žiadne iskry. Elektromagnety ventilov a snímače polohy pripojené k vzduchovému valcu však musia niesť príslušné hodnoty zóny ATEX. Samotné telo valca musí byť overené ako neiskrivé – hliník je vo všeobecnosti prijateľný, ale liatina by sa mala kontrolovať podľa požiadaviek na klasifikáciu zóny.
- Aplikácie v čistých priestoroch: Čisté priestory triedy ISO 5 a lepšie vyžadujú valce s tesnením bez uvoľňovania plynov, žiadne vonkajšie mazanie a materiály kompatibilné s vákuom. Niektorí výrobcovia polovodičových a plochých displejov používajú valce s plastovým telom, aby sa eliminovalo akékoľvek riziko kontaminácie kovov.
- Vonkajšie a stavebné zariadenia: Valce vystavené poveternostným vplyvom potrebujú zinkovo-niklové alebo tvrdé chrómové tyčové povlaky, odolné stieracie tesnenia na odstránenie nečistôt a eloxované alebo lakované telesá. Špecifikácie tlaku by mali brať do úvahy teplotné extrémy: pri -30 °C štandardné mazivá hustnú a tesniace materiály tuhnú, čo si vyžaduje nízkoteplotné mazivo a elastoméry odolné voči chladu.
Prispôsobenie špecifikácie vzduchového valca skutočnému prevádzkovému prostrediu – namiesto štandardného výberu z katalógu na všeobecné účely – je to, kde skúsení inžinieri pneumatických systémov pridávajú merateľnú hodnotu. Prírastkové náklady na správny variant sú takmer vždy nižšie ako jeden neplánovaný výmenný cyklus po skorej poruche v teréne.
Pneumatické systémy sú vo svojej podstate spoľahlivé, rýchle a cenovo výhodné keď sú navrhnuté so správnymi špecifikáciami komponentov, správnou kvalitou vzduchu, správnou veľkosťou a štruktúrovaným prístupom k údržbe. Vzduchový valec zostáva najviditeľnejším prvkom, ale jeho výkon je úplne závislý od kvality systému stlačeného vzduchu, ktorý ho dodáva. Investujte do prípravy vzduchu a riadenia tlaku a pohony na výstupe zabezpečia životnosť cyklu, ktorú ich dizajn zamýšľa.
